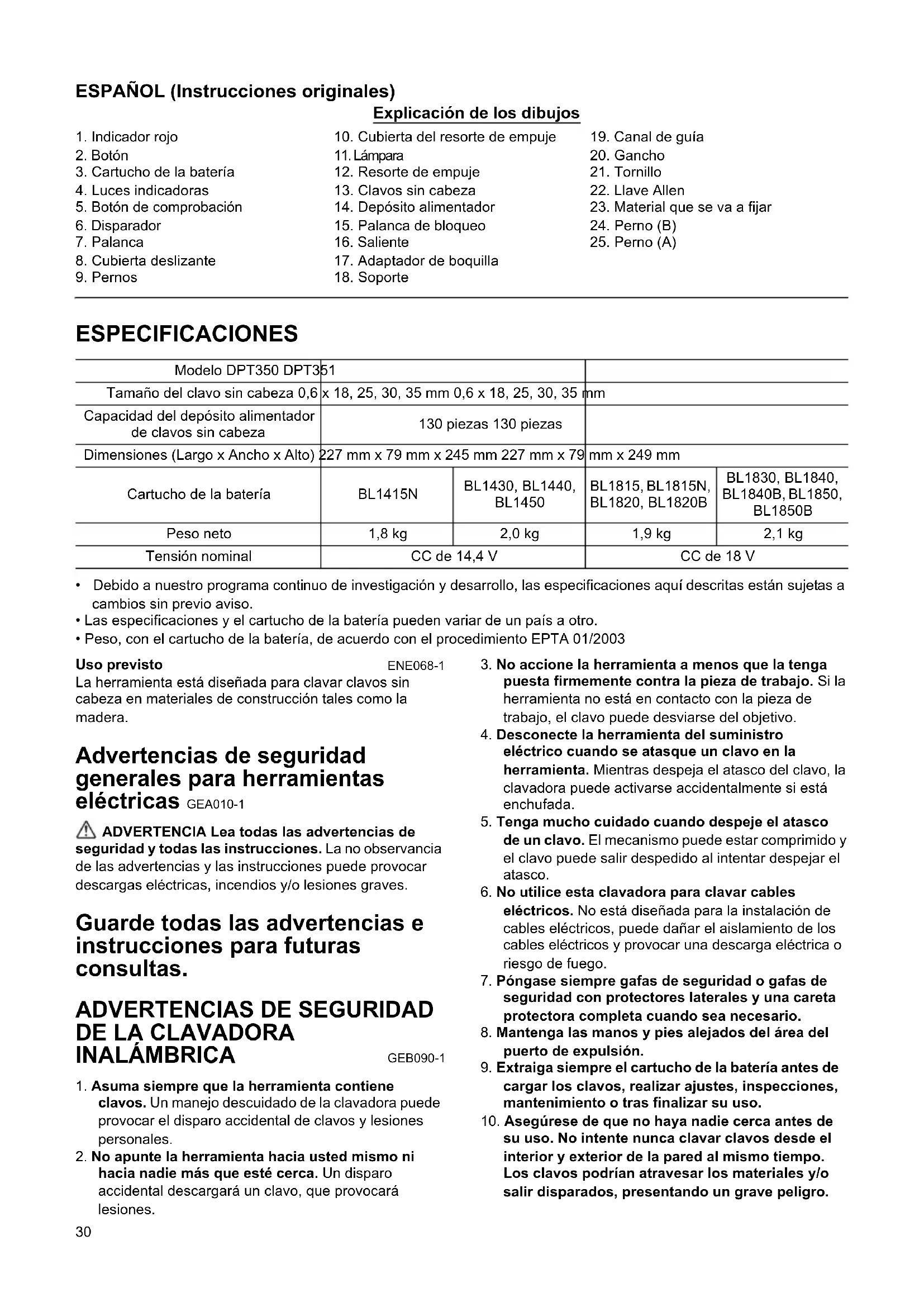

MANUAL DE USUARIO DPT351RMJ MAKITA

• Debido a nuestro programa continuo de investigación y desarrollo, las especificaciones aquí descritas están sujetas a cambios sin previo aviso.

• Las especificaciones y el cartucho de la batería pueden variar de un país a otro.

• Peso, con el cartucho de la batería, de acuerdo con el procedimiento EPTA 01/2003 Uso previsto ENE068-1 La herramienta está diseñada para clavar clavos sin cabeza en materiales de construcción tales como la madera. Advertencias de seguridad generales para herramientas eléctricas GEA010-1 ADVERTENCIA Lea todas las advertencias de seguridad y todas las instrucciones. La no observancia de las advertencias y las instrucciones puede provocar descargas eléctricas, incendios y/o lesiones graves. Guarde todas las advertencias e instrucciones para futuras consultas.

ADVERTENCIAS DE SEGURIDAD

1. Asuma siempre que la herramienta contiene

clavos. Un manejo descuidado de la clavadora puede provocar el disparo accidental de clavos y lesiones personales.

2. No apunte la herramienta hacia usted mismo ni

hacia nadie más que esté cerca. Un disparo accidental descargará un clavo, que provocará lesiones.

3. No accione la herramienta a menos que la tenga

puesta firmemente contra la pieza de trabajo. Si la herramienta no está en contacto con la pieza de trabajo, el clavo puede desviarse del objetivo.

4. Desconecte la herramienta del suministro

eléctrico cuando se atasque un clavo en la herramienta. Mientras despeja el atasco del clavo, la clavadora puede activarse accidentalmente si está enchufada.

5. Tenga mucho cuidado cuando despeje el atasco

de un clavo. El mecanismo puede estar comprimido y el clavo puede salir despedido al intentar despejar el atasco.

6. No utilice esta clavadora para clavar cables

eléctricos. No está diseñada para la instalación de cables eléctricos, puede dañar el aislamiento de los cables eléctricos y provocar una descarga eléctrica o riesgo de fuego.

7. Póngase siempre gafas de seguridad o gafas de

seguridad con protectores laterales y una careta protectora completa cuando sea necesario.

8. Mantenga las manos y pies alejados del área del

puerto de expulsión.

9. Extraiga siempre el cartucho de la batería antes de

cargar los clavos, realizar ajustes, inspecciones, mantenimiento o tras finalizar su uso.

10. Asegúrese de que no haya nadie cerca antes de

su uso. No intente nunca clavar clavos desde el interior y exterior de la pared al mismo tiempo. Los clavos podrían atravesar los materiales y/o salir disparados, presentando un grave peligro.

3. Cartucho de la batería

4. Luces indicadoras

5. Botón de comprobación

13. Clavos sin cabeza

14. Depósito alimentador

15. Palanca de bloqueo

17. Adaptador de boquilla

11. Observe el suelo donde pisa y mantenga su

equilibrio con la herramienta. Cuando trabaje en una ubicación elevada asegúrese de que nadie se encuentre debajo.

12. Compruebe las paredes, techos, suelos,

techumbres y elementos similares con cuidado para evitar descargas eléctricas, fugas de gas, explosiones, etc., ocasionadas por la perforación de cables con tensión, conductos o tuberías de gas.

13. Utilice solamente los clavos especificados en este

manual. La utilización de otros clavos puede ocasionar un mal funcionamiento de la herramienta.

14. No manipule la herramienta ni intente utilizarla

para ningún otro fin que no sea clavar clavos.

15. No utilice la herramienta sin clavos. Se acortará la

vida útil de la herramienta.

16. Pare inmediatamente la operación de clavado si

nota algo incorrecto o fuera de lo normal en la herramienta.

17. Nunca clave clavos en materiales que puedan

permitir que el clavo los perfore y salga despedido como un proyectil.

18. Nunca accione el interruptor disparador y la

palanca de seguridad al mismo tiempo hasta que esté preparado para clavar piezas de trabajo. Deje que la pieza de trabajo ejerza presión sobre la palanca de seguridad. Nunca impida su funcionamiento fijando la palanca de seguridad hacia atrás ni tirando de ella con la mano.

19. No manipule nunca la palanca de seguridad.

Compruebe el funcionamiento correcto de la palanca de seguridad frecuentemente. GUARDE ESTAS INSTRUCCIONES. ADVERTENCIA: NO deje que la comodidad o la familiaridad con el producto (a base de utilizarlo repetidamente) sustituya la estricta observancia de las normas de seguridad del producto en cuestión. El MAL USO o la no observancia de las normas de seguridad expuestas en este manual de instrucciones pueden ocasionar graves daños corporales.

INSTRUCCIONES DE SEGURIDAD

IMPORTANTES ENC007-9

PARA EL CARTUCHO DE LA

1. Antes de utilizar el cartucho de la batería, lea

todas las instrucciones y referencias de precaución que se encuentran en (1) el cargador de baterías, (2) la batería y (3) el producto que utiliza la batería.

2. No desmonte el cartucho de la batería.

3. Si el tiempo de funcionamiento es excesivamente

corto, deje de utilizar la herramienta de inmediato. De lo contrario, existe el riesgo de sobrecalentamiento, quemaduras e incluso explosión.

4. Si se produce contacto ocular con electrolito,

enjuáguese los ojos con agua limpia y acuda de urgencia al médico. Corre el riesgo de perder la visión.

5. No cortocircuite el cartucho de la batería:

(1) No toque los terminales con material conductor. (2) Evite guardar el cartucho de la batería en un recipiente con otros objetos metálicos, como clavos, monedas, etc. (3) No exponga el cartucho de la batería al agua o a la lluvia. Un cortocircuito puede provocar un elevado flujo de corriente, sobrecalentamiento, quemaduras o incluso una avería.

6. No almacene la herramienta ni el cartucho de la

batería en lugares donde la temperatura supere los 50 °C (122 °F).

7. No queme el cartucho de la batería aunque esté

gravemente dañado o completamente gastado. El cartucho de la batería puede explotar si entra en contacto con fuego.

8. Procure que la batería no sufra golpes ni caídas.

9. No utilice una batería dañada.

10. Siga las normativas locales relativas al desecho

de la batería. GUARDE ESTAS INSTRUCCIONES. Consejos para conseguir una mayor duración de la batería

1. Cargue la batería antes de que se descargue por

completo. Cuando observe que la herramienta tiene menos potencia, deje de utilizarla y cargue el cartucho de la batería.

2. No recargue nunca un cartucho de batería

completamente cargado. La sobrecarga acorta la vida útil de la batería.

3. Cargue el cartucho de la batería a una temperatura

ambiente que oscile entre 10 °C y 40 °C (50 °F - 104 °F). Antes de cargar un cartucho de batería caliente, deje que se enfríe.

4. Cargue el cartucho de la batería si no lo ha

utilizado durante un período prolongado (más de seis meses).

FUNCIONAMIENTO PRECAUCIÓN:

• Asegúrese siempre de apagar la herramienta y extraer el cartucho de la batería antes de intentar realizar cualquier tipo de ajuste o comprobación en ella. Instalación o extracción del cartucho de la batería (Fig. 1)

• Apague siempre la herramienta antes de instalar o extraer el cartucho de la batería.32

• Para quitar el cartucho de la batería, mantenga pulsado el botón de la parte frontal del cartucho y retírelo.

• Para instalar el cartucho de la batería, alinee la lengüeta situada en el cartucho de la batería con la ranura del alojamiento e insértela. Insértela completamente hasta que quede firmemente sujeta y se bloquee con un clic. Si puede ver el indicador rojo de la zona superior del botón, significa que el cartucho no está completamente bloqueado. Instálelo completamente hasta que el indicador rojo quede oculto. De lo contrario, el cartucho puede desprenderse accidentalmente de la herramienta y causar lesiones al operario o a alguna persona que se encuentre cerca.

• No haga fuerza al instalar el cartucho de la batería. Si no se inserta suavemente, significa que no lo está instalando correctamente. Indicación de la capacidad restante de la batería (Solo para cartuchos de la batería con “B” al final del número de modelo.) (Fig. 2) Pulse el botón de comprobación del cartucho de la batería para indicar la capacidad restante de la batería. Las luces indicadoras se encienden durante unos segundos.

• En función de las condiciones de uso y de la temperatura ambiente, la indicación puede diferir ligeramente de la capacidad real. Sistema de seguridad ADVERTENCIA:

• Asegúrese de que todos los sistemas de seguridad están en condiciones de funcionamiento antes de su utilización. De lo contrario, pueden producirse heridas. (Fig. 3) Antes de clavar los clavos sin cabeza, pruebe los sistemas de seguridad de la siguiente manera para ver si existe algún fallo.

1. Asegúrese de que la herramienta no esté cargada con

clavos sin cabeza antes de la prueba.

2. Tire de la cubierta deslizante del depósito alimentador

hacia usted. (Fig. 4)

3. La herramienta se pone en marcha accidentalmente si

sólo se tira del disparador aunque no se tire de la palanca.

4. La herramienta no funciona cuando se tira del

disparador mientras se tira de la palanca. En los casos 3 y 4 anteriores, los sistemas de seguridad están defectuosos. Disparador y palanca PRECAUCIÓN:

• Antes de insertar el cartucho de la batería en la herramienta, asegúrese siempre de que el interruptor disparador funciona como es debido y que vuelve a la posición “OFF” (apagado) al soltarlo. (Fig. 5) La herramienta se proporciona con una palanca como sistema de seguridad además del disparador habitual. (Fig. 6) Para clavar clavos sin cabeza primero debe tirar de la palanca y después del disparador. Ajuste de la profundidad de clavado ADVERTENCIA:

• Asegúrese siempre de que sus dedos no estén sobre el disparador o la palanca y que el cartucho de la batería se haya extraído antes de cargar la clavadora inalámbrica. (Fig. 7) En esta clavadora se puede ajustar la profundidad de clavado. Gire los dos pernos un cuarto usando la llave Allen proporcionada con la herramienta y la cubierta del resorte de empuje se deslizará hacia arriba o hacia abajo. La profundidad se puede ajustar 1,5 mm como máximo. Cuando logre la profundidad deseada, fíjelo con los dos pernos firmemente. Encender las lámparas PRECAUCIÓN:

• No mire hacia la luz ni mire directamente hacia la fuente de luz. (Fig. 8) Para encender la lámpara, tire de la palanca. Suelte la palanca para apagarla. NOTA:

• Utilice un paño seco para limpiar la suciedad del cristal de la lámpara. Procure no rayar el cristal de la lámpara, puesto que puede disminuir el grado de iluminación.

• Aunque la lámpara se encienda cuando la carga de la batería sea baja, es posible que la clavadora no pueda clavar clavos sin cabeza. En ese caso, cargue el cartucho de la batería. Dispositivo contra el disparo accidental PRECAUCIÓN:

• Asegúrese siempre de que sus dedos no estén sobre el disparador o la palanca y que el cartucho de la Luces indicadoras Capacidad restante Iluminada Apagado Parpadea 75% a 100% 50% a 75% 25% a 50% 0% a 25% Cargue la batería. Es posible que la batería se haya averiado.33 batería se haya extraído antes de cargar la clavadora inalámbrica. Cuando el número de clavos sin cabeza restantes en el depósito de alimentación esté entre 0 y 3 piezas, no se podrá tirar del disparador. En ese caso, inserte una nueva tira de clavos sin cabeza en el depósito alimentador y el disparador se volverá a poder accionar. NOTA:

• Cuando dispare clavos sin cabeza de longitud diferente al poco rato de que haya actuado el dispositivo contra disparo accidental, inserte una nueva tira de clavos sin cabeza en el depósito alimentador y dispare todos los clavos sin cabeza anteriores que hayan quedado sobre material de desecho. MONTAJE PRECAUCIÓN:

• Asegúrese siempre de que sus dedos no estén sobre el disparador o la palanca y que el cartucho de la batería se haya extraído antes de realizar cualquier trabajo en la clavadora. Carga de la clavadora PRECAUCIÓN:

• Asegúrese siempre de que sus dedos no estén sobre el disparador o la palanca y que el cartucho de la batería se haya extraído antes de cargar la clavadora inalámbrica.

• No deslice bruscamente el depósito alimentador de la clavadora cargado con clavos sin cabeza. La caída accidental de clavos sin cabeza, especialmente cuando se trabaja en ubicaciones elevadas puede provocar lesiones personales.

• Cargue los clavos sin cabeza en la dirección correcta. La carga en la dirección incorrecta puede provocar un desgaste prematuro, la rotura del resorte de empuje y daños en otras piezas. (Fig. 9) Extraiga el cartucho de la batería. Pulse la palanca de bloqueo y deslice el depósito alimentador. Coloque los clavos sin cabeza contra el depósito alimentador e insértelos en la abertura hasta el final. (Tenga cuidado de colocar los clavos sin cabeza en la dirección correcta.) Manteniendo los clavos sin cabeza en esta posición, insértelos hasta el final en el resorte de empuje. Devuelva el depósito alimentador a la posición original y bloquéelo con la palanca de bloqueo. PRECAUCIÓN:

• No utilice clavos sin cabeza que estén conectados y deformados. Utilice solamente los clavos sin cabeza especificados en este manual. El uso de clavos sin cabeza que no sean los especificados puede provocar atascos de clavos y la rotura de la clavadora. Descarga de la clavadora PRECAUCIÓN:

• Cuando extraiga clavos sin cabeza, asegúrese siempre de que sus dedos no estén sobre el disparador o la palanca y que el cartucho de la batería se haya extraído de la clavadora. Un disparo incorrecto puede provocar daños personales y materiales. Extraiga el cartucho de la batería. Pulse la palanca de bloqueo y deslice el depósito alimentador. Retire los clavos sin cabeza de la apertura del depósito alimentador. Adaptador de boquilla PRECAUCIÓN:

• Asegúrese siempre de que sus dedos no estén sobre el disparador o la palanca y que el cartucho de la batería se haya extraído antes de montar el adaptador de boquilla. (Fig. 10) Cuando dispare clavos sin cabeza sobre materiales con superficies que se estropean fácilmente, utilice el adaptador de boquilla. Para instalar el adaptador de boquilla, colóquelo sobre la cubierta del resorte de empuje para que el saliente dentro del adaptador de boquilla encaje en la apertura de la cubierta del resorte de empuje. Cuando no lo utilice, guarde el adaptador de boquilla en la parte posterior del depósito alimentador para evitar que se pierda. Gancho PRECAUCIÓN:

• Asegúrese siempre de que sus dedos no estén sobre el disparador o la palanca y que el cartucho de la batería se haya extraído antes de usar el gancho. (Fig. 11) PRECAUCIÓN:

• No cuelgue el gancho del cinturón. Si la clavadora se cae, lo que puede suceder si el gancho se sale de su lugar accidentalmente, se puede provocar un disparo accidental y lesiones personales. (Fig. 12) El gancho es útil para colgar la herramienta. Puede instalarse en cualquier lado de la herramienta. Para instalar el gancho, insértelo en una de las ranuras situadas a ambos lados de la herramienta y, a continuación, fíjelo con un tornillo. Para extraerlo, afloje el tornillo y quítelo. Almacenamiento de la llave Allen (Fig. 13) Cuando no la utilice, guarde la llave Allen como se muestra en la figura para evitar que se pierda. MANEJO Clavar clavos sin cabeza ADVERTENCIA:

• Antes de tirar del disparador, asegúrese siempre de que los clavos sin cabeza hagan contacto con el material que se debe fijar. Sólo con tirar del disparador se disparan los clavos. Un disparo erróneo puede provocar lesiones personales. (Fig. 14) Coloque la abertura de la herramienta por la que se disparan los clavos plana sobre el material que se debe fijar y sujete la herramienta firmemente contra el material. A continuación, tire de la palanca y vuelva a tirar completamente del disparador para clavar el clavo. La34 empuñadura tiene una forma que permite sujetar la herramienta firmemente con el dedo índice y el pulgar. Tras clavar un clavo sin cabeza, asegúrese de soltar totalmente el disparador. (Fig. 15) Cuando la parte superior del clavo sin cabeza permanezca por encima de la superficie del material, empuje el clavo sujetando la clavadora firmemente. NOTA:

• Cuando se tire del disparador tras una acción rápida del disparador, la clavadora puede no hacer nada aunque funcione momentáneamente y puede no disparar clavos sin cabeza. No se trata de ningún problema. Suelte el disparador una vez, vuelva a tirar de él y podrá disparar clavos sin cabeza.

• El uso continuo de la clavadora con la parte superior de clavos sin cabeza que sobresalen de la superficie del material que se debe fijar puede provocar daños en el resorte de empuje de la clavadora y atascos, etc. Extracción de clavos sin cabeza atascados ADVERTENCIA:

• Asegúrese siempre de que la palanca se haya soltado y que el cartucho de la batería se haya extraído antes de retirar los clavos atascados. (Fig. 16) Extraiga el cartucho de la batería de la clavadora inalámbrica. Extraiga los clavos sin cabeza que permanecen dentro del depósito alimentador. Afloje los pernos (A) y (B) girándolos aproximadamente dos vueltas mediante la llave Allen que se proporciona con la clavadora. Extraiga la cubierta del resorte de empuje deslizándola. Extraiga los clavos sin cabeza atascados, residuos, adhesivos, virutas, etc. del pasaje para los clavos sin cabeza. Compruebe que no haya clavos sin cabeza atascados en el resorte de empuje u otras materias extrañas y fíjelo con los dos pernos. MANTENIMIENTO PRECAUCIÓN:

• Asegúrese de apagar siempre la herramienta y extraer el cartucho de la batería antes de intentar realizar cualquier trabajo de inspección o mantenimiento en ella.

• Nunca utilice gasolina, benceno, disolvente, alcohol o un producto similar. Se puede provocar una decoloración, una deformación o grietas.

• Para conservar la SEGURIDAD y la FIABILIDAD del producto, los trabajos de reparación y otros trabajos de mantenimiento y ajuste deberán ser realizados en centros de servicio autorizados de Makita, utilizando siempre repuestos Makita. ACCESORIOS OPCIONALES PRECAUCIÓN:

• Se recomienda el uso de estos accesorios o complementos con la herramienta Makita especificada en este manual. El uso de otros accesorios o complementos puede conllevar el riesgo de ocasionar daños corporales. Utilice los accesorios o complementos solamente para su fin establecido. Si necesita cualquier ayuda para obtener más información relativa a estos accesorios, pregunte a su centro de servicio Makita local.

• Diversos tipos de baterías y cargadores originales de Makita

• Gafas de seguridad NOTA:

• Algunos elementos de la lista se pueden incluir en el paquete de la herramienta como accesorios estándar. Pueden ser diferentes de un país a otro. Ruido ENG905-1 Niveles típicos de ruido ponderado A determinados conforme a EN60745: Modelo DPT350 Nivel de presión de sonido (L

): 75 dB (A) Incertidumbre (K): 3 dB (A) El nivel de ruido durante el trabajo puede superar los 80 dB (A). Modelo DPT351 Nivel de presión de sonido (L

): 74 dB (A) Incertidumbre (K): 3 dB (A) El nivel de ruido durante el trabajo puede superar los 80 dB (A). Utilice protección para los oídos. Vibración ENG904-2 Valor de emisión de vibraciones determinado de acuerdo con EN60745: Emisión de vibraciones (a

• El valor de emisión de vibraciones se ha medido de acuerdo con el método de prueba estándar y se puede utilizar para comparar herramientas.

• El valor de emisión de vibraciones declarado también se puede usar en una evaluación preliminar de la exposición. ADVERTENCIA:

• La emisión de vibraciones durante el uso de la herramienta eléctrica puede diferir del valor de emisiones declarado, dependiendo de las formas en que se utiliza la herramienta.

• Asegúrese de identificar las mediciones correctas para proteger al operario, que se basan en una estimación de la exposición en condiciones de uso reales (teniendo en cuenta todas las partes del ciclo de operaciones, como los momentos en los que la herramienta está apagada y cuando funciona al ralentí además del tiempo en que está activado el interruptor). Solo para países europeos ENH101-18 Declaración de conformidad de la CE Makita declara que las siguientes máquinas: Designación de la máquina: Clavadora Inalámbrica Nº de modelo/ Tipo: DPT350, DPT35135 Cumplen con las siguientes Directivas europeas: 2006/42/CE Se han fabricado de acuerdo con los siguientes estándares o documentos estandarizados: EN60745 El archivo técnico de acuerdo con 2006/42/CE está disponible en: Makita, Jan-Baptist Vinkstraat 2, 3070, Bélgica
