MANUAL DE UTILIZADOR DPT351RMJ MAKITA

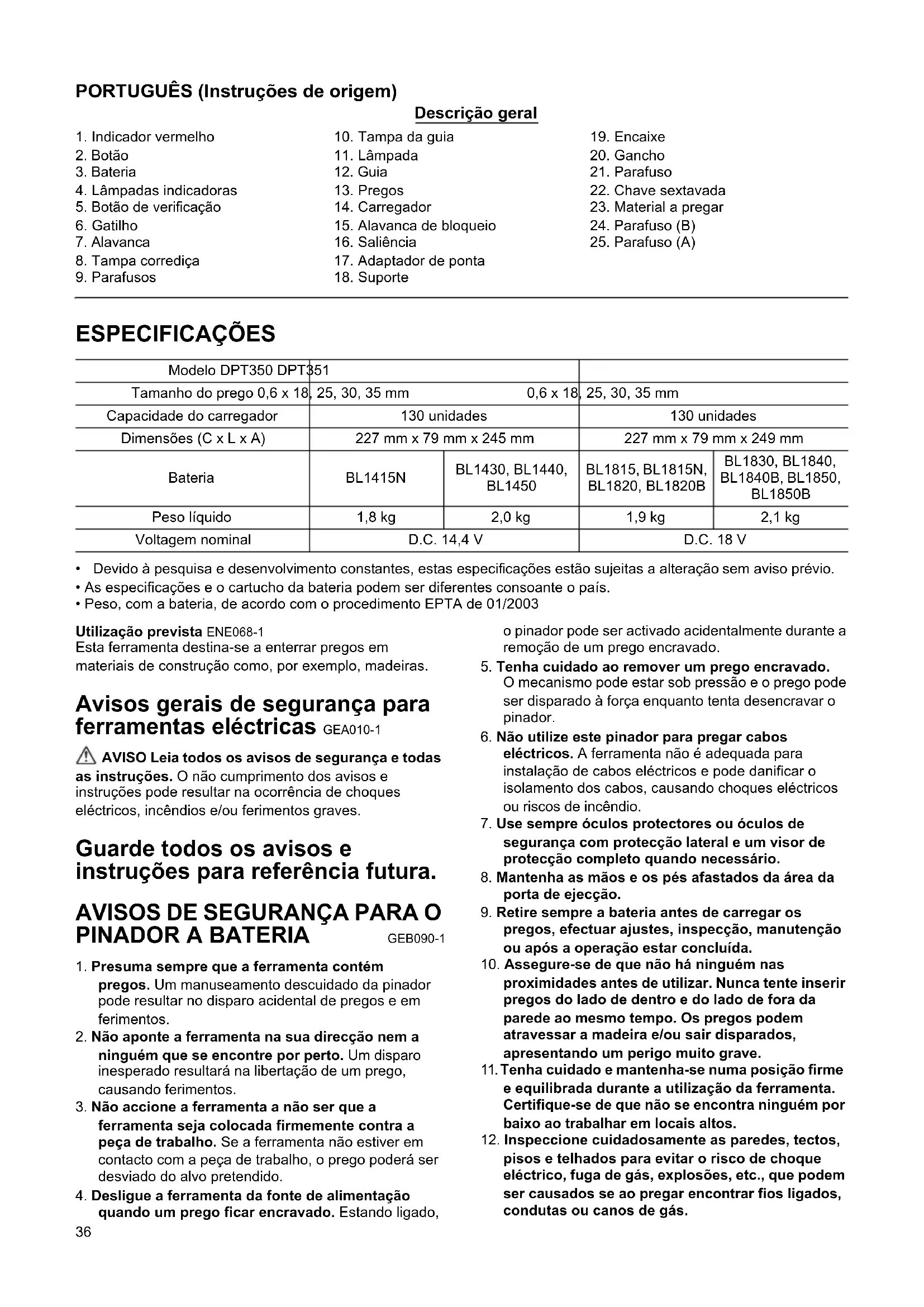

Yasushi Fukaya Director Makita, Jan-Baptist Vinkstraat 2, 3070, Bélgica36 PORTUGUÊS (Instruções de origem) Descrição geral ESPECIFICAÇÕES

• Devido à pesquisa e desenvolvimento constantes, estas especificações estão sujeitas a alteração sem aviso prévio.

• As especificações e o cartucho da bateria podem ser diferentes consoante o país.

• Peso, com a bateria, de acordo com o procedimento EPTA de 01/2003 Utilização prevista ENE068-1 Esta ferramenta destina-se a enterrar pregos em materiais de construção como, por exemplo, madeiras. Avisos gerais de segurança para ferramentas eléctricas GEA010-1 AVISO Leia todos os avisos de segurança e todas as instruções. O não cumprimento dos avisos e instruções pode resultar na ocorrência de choques eléctricos, incêndios e/ou ferimentos graves. Guarde todos os avisos e instruções para referência futura.

1. Presuma sempre que a ferramenta contém

pregos. Um manuseamento descuidado da pinador pode resultar no disparo acidental de pregos e em ferimentos.

2. Não aponte a ferramenta na sua direcção nem a

ninguém que se encontre por perto. Um disparo inesperado resultará na libertação de um prego, causando ferimentos.

3. Não accione a ferramenta a não ser que a

ferramenta seja colocada firmemente contra a peça de trabalho. Se a ferramenta não estiver em contacto com a peça de trabalho, o prego poderá ser desviado do alvo pretendido.

4. Desligue a ferramenta da fonte de alimentação

quando um prego ficar encravado. Estando ligado, o pinador pode ser activado acidentalmente durante a remoção de um prego encravado.

5. Tenha cuidado ao remover um prego encravado.

O mecanismo pode estar sob pressão e o prego pode ser disparado à força enquanto tenta desencravar o pinador.

6. Não utilize este pinador para pregar cabos

eléctricos. A ferramenta não é adequada para instalação de cabos eléctricos e pode danificar o isolamento dos cabos, causando choques eléctricos ou riscos de incêndio.

7. Use sempre óculos protectores ou óculos de

segurança com protecção lateral e um visor de protecção completo quando necessário.

8. Mantenha as mãos e os pés afastados da área da

9. Retire sempre a bateria antes de carregar os

pregos, efectuar ajustes, inspecção, manutenção ou após a operação estar concluída.

10. Assegure-se de que não há ninguém nas

proximidades antes de utilizar. Nunca tente inserir pregos do lado de dentro e do lado de fora da parede ao mesmo tempo. Os pregos podem atravessar a madeira e/ou sair disparados, apresentando um perigo muito grave.

11. Tenha cuidado e mantenha-se numa posição firme

e equilibrada durante a utilização da ferramenta. Certifique-se de que não se encontra ninguém por baixo ao trabalhar em locais altos.

12. Inspeccione cuidadosamente as paredes, tectos,

pisos e telhados para evitar o risco de choque eléctrico, fuga de gás, explosões, etc., que podem ser causados se ao pregar encontrar fios ligados, condutas ou canos de gás.

1. Indicador vermelho

5. Botão de verificação

15. Alavanca de bloqueio

13. Utilize apenas pregos especificados neste

manual. A utilização de pregos diferentes pode causar o mau funcionamento da ferramenta.

14. Não modifique a ferramenta nem tente usá-la para

além de inserir pregos.

15. Não utilize a ferramenta sem pregos. Tal diminui o

17. Nunca pregue em materiais que possam permitir

que o prego perfure ou atravesse como um projéctil.

18. Nunca accione o gatilho e a alavanca de

segurança ao mesmo tempo até estar preparado para pregar nas peças de trabalho. Permita que a peça de trabalho empurre a alavanca de segurança. Nunca tente contrariar o objectivo da alavanca mantendo-a puxada para trás ou premindo-a manualmente.

19. Nunca adultere a alavanca de segurança.

Verifique frequentemente a alavanca de segurança para assegurar o funcionamento correcto. GUARDE ESTAS INSTRUÇÕES. AVISO: NÃO deixe que o conforto ou familiaridade com o produto (obtida de uma utilização regular) substituam um cumprimento severo das regras de segurança do produto em causa. Uma UTILIZAÇÃO INCORRECTA ou não cumprimento das regras de segurança indicadas neste manual de instruções podem provocar ferimentos pessoais sérios.

1. Antes de utilizar a bateria, leias as instruções e

chamadas de atenção sobre: (1) o carregador da bateria, (2) a bateria e (3) o produto que utiliza a bateria.

2. Não desmonte a bateria.

3. Se o tempo de utilização com a bateria se tornar

demasiado curto, deve parar imediatamente. Se continuar, pode causar sobreaquecimento, incêndio e mesmo explosão.

4. Se o electrólito entrar em contacto com os olhos,

enxagúe-os com água limpa e consulte imediatamente um médico. Os riscos incluem perda de visão.

5. Não provoque um curto-circuito na bateria:

(1) Não deixe que quaisquer materiais condutores entrem em contacto com os terminais da bateria. (2) Evite guardar a bateria juntamente com outros objectos de metal como pregos, moedas, etc. (3) Não exponha a bateria a água ou chuva. Um curto-circuito na bateria pode criar uma grande carga eléctrica, sobreaquecimento, possiveis queimaduras e mesmo uma avaria.

6. Não guarde a ferramenta e a bateria em locais

onde a temperatura possa atingir ou exceder 50°C (122°F).

7. Não incinere a bateria, nem mesmo se esta estiver

irremediavelmente danificada ou completamente gasta. Pode explodir num incêndio.

8. Não a deixe cair e evite o choque com outros

9. Não utilize uma bateria danificada.

10. Siga os regulamentos locais relacionados com a

eliminação da bateria. GUARDE ESTAS INSTRUÇÕES. Sugestões para o máximo de tempo de vida da bateria

1. Não espere que a bateria se gaste completamente

para voltar a carregá-la. Pare a ferramenta e carregue a bateria sempre que detectar um baixo nível de energia.

2. Nunca volte a carregar uma bateria já

completamente carregada. O carregamento excessivo diminui o tempo de vida das baterias.

3. Carregue a bateria em locais onde a temperatura

se situe entre 10°C e 40°C (50°F - 104°F). Se a bateria estiver quente, deixe-a arrefecer antes de iniciar o carregamento.

4. Carregue a bateria em caso de inatividade durante

um longo período de tempo (mais de seis meses).

FUNCIONAMENTO PRECAUÇÃO:

• Certifique-se sempre de que a ferramenta está desligada e que a bateria foi removida antes de proceder a ajustes ou testar acessórios. Inserir ou retirar a bateria (Fig. 1)

• Desligue sempre a ferramenta antes de instalar ou retirar a bateria.

• Para retirar a bateria, mantenha premido o botão na frente da bateria e puxe.

• Para colocar a bateria, alinhe a respectiva saliência com a calha do compartimento e encaixe-a suavemente. Insira-a completamente até fixar em posição com um clique. Se ainda estiver visível o indicador vermelho na parte superior do botão, não estará bem encaixada. Coloque-a completamente, até deixar de ver o indicador vermelho. Caso contrário, pode cair da ferramenta e causar ferimentos em si, ou em alguém que esteja perto de si.

• Não exerça força ao colocar a bateria. Se não encaixar facilmente é porque não está correctamente posicionada. Indicar a carga restante da bateria (Apenas para baterias com “B” no final do número de modelo.) (Fig. 2) Prima o botão de verificação na bateria para indicar a carga restante da bateria. As lâmpadas indicadoras acendem-se durante alguns segundos.38

• Consoante as condições de utilização e a temperatura ambiente, a indicação pode ser ligeiramente diferente da carga real. Sistema de segurança AVISO:

• Certifique-se de que todos os sistemas de segurança estão a funcionar adequadamente antes de utilizar a ferramenta. Caso contrário, poderá causar ferimentos. (Fig. 3) Antes de proceder à inserção de pregos, e para detectar possíveis defeitos, teste os sistemas de segurança da seguinte forma.

1. Antes do teste, certifique-se de que a ferramenta não

está carregada com pregos.

2. Puxe a tampa corrediça do carregador na sua

3. A ferramenta é activada acidentalmente se apenas o

gatilho for premido, embora a alavanca não seja puxada.

4. A ferramenta não funciona quando o gatilho é

premido com a alavanca puxada. Nos casos 3 e 4 em cima, os sistemas de segurança apresentam defeitos. Gatilho e alavanca PRECAUÇÃO:

• Antes de inserir a pilha na ferramenta, verifique se o gatilho está a funcionar correctamente e se regressa à posição “OFF” quando o solta. (Fig. 5) Além do habitual gatilho, a ferramenta está também equipada com alavanca como sistema de segurança. (Fig. 6) Para disparar pregos, puxe primeiro a alavanca e depois o gatilho. Regular a profundidade de pregagem AVISO:

• Antes de carregar o pinador, certifique-se sempre de que os seus dedos não se encontram no gatilho ou na alavanca e que a bateria não se encontra na ferramenta. (Fig. 7) É possível regular a profundidade de pregagem nesta ferramenta. Utilizando a chave sextavada fornecida com a ferramenta, vire os dois parafusos um quarto de volta e a tampa da guia deslizará para cima ou para baixo. A profundidade pode ser regulada de 1,5 mm até ao máximo. Quando obtiver a profundidade desejada, aperte firmemente os dois parafusos. Acender as lâmpadas PRECAUÇÃO:

• Não olhe directamente para a luz da ferramenta. (Fig. 8) Para acender a lâmpada, puxe a alavanca. Para a apagar, liberte a alavanca. NOTA:

• Para limpar a lâmpada, utilize um tecido seco. Tenha cuidado para não riscar a lente da lâmpada, pois poderia diminuir a intensidade da iluminação.

• Mesmo que a lâmpada acenda quando o nível de energia da bateria estiver baixo, o pinador pode não disparar os pregos. Nesse caso, carregue a bateria. Dispositivo anti-accionamento PRECAUÇÃO:

• Antes de carregar o pinador, certifique-se sempre de que os seus dedos não se encontram no gatilho ou na alavanca e que a bateria não se encontra na ferramenta. Quando o número de pregos restantes no carregador for de 0 - 3 unidades., o gatilho já não poderá ser premido. Insira então um novo conjunto de pregos no carregador e o gatilho já poderá ser premido. NOTA:

• Ao disparar pregos de comprimento diferente pouco tempo depois do dispositivo anti-accionamento ter actuado, insira um novo conjunto de pregos no carregador e dispare todos os pregos anteriores que tiverem restado em material velho ou que não seja necessário. MONTAGEM PRECAUÇÃO:

• Antes de proceder a qualquer intervenção no pinador, certifique-se sempre de que os seus dedos não se encontram no gatilho ou na alavanca e que a bateria não se encontra na ferramenta. Carregar o pinador PRECAUÇÃO:

• Antes de carregar o pinador, certifique-se sempre de que os seus dedos não se encontram no gatilho ou na alavanca e que a bateria não se encontra na ferramenta. Lâmpadas indicadoras Carga restante Acesa Apagada Intermitente 75% a 100% 50% a 75% 25% a 50% 0% a 25% Carregue a bateria. A bateria pode ter avariado.39

• Não retire o carregador de forma súbita se este estiver carregado. A queda acidental de pregos, particularmente quando se trabalha em locais altos, pode causar ferimentos.

• Carregue os pregos na direcção correcta. O carregamento na direcção errada pode causar o desgaste prematuro da guia e danificar as outras peças. (Fig. 9) Retire a bateria. Prima a alavanca de bloqueio e retire o carregador. Coloque os pregos no carregador e introduza-os na ranhura até ao fundo. (Certifique-se de que coloca os pregos na direcção certa.) Mantendo os pregos nessa posição, introduza-os completamente na guia. Coloque o carregador na posição original e tranque-o com a alavanca de bloqueio. PRECAUÇÃO:

• Não utilize pregos deformados. Utilize apenas pregos especificados neste manual. A utilização de outros pregos pode causar encravamento de pregos e avaria da ferramenta. Descarregar o pinador PRECAUÇÃO:

• Ao retirar os pregos, certifique-se de que os seus dedos não se encontram no gatilho ou na alavanca e que a bateria não se encontra na ferramenta. Disparos acidentais podem causar ferimentos e danos materiais. Retire a bateria. Prima a alavanca de bloqueio e retire o carregador. Retire os pregos da ranhura do carregador. Adaptador de ponta PRECAUÇÃO:

• Antes de instalar o adaptador de ponta, certifique-se sempre de que os seus dedos não se encontram no gatilho ou na alavanca e que a bateria não se encontra na ferramenta. (Fig. 10) Utilize o adaptador de ponta quando pretender colocar pregos em material com superfícies facilmente danificáveis. Para instalar o adaptador de ponta, coloque- o sobre a tampa da guia de forma a que a saliência no interior do adaptador se encaixe na ranhura da tampa da guia. Quando não estiver a ser utilizado, guarde o adaptador de ponta no suporte da parte de trás do carregador para evitar que se perca. Gancho PRECAUÇÃO:

• Antes de utilizar o gancho, certifique-se sempre de que os seus dedos não se encontram no gatilho ou na alavanca e que a bateria não se encontra na ferramenta. (Fig. 11) PRECAUÇÃO:

• Não pendure o gancho no cinto. Deixar cair o pinador, o que pode acontecer caso o gancho se desencaixe acidentalmente, pode causar um disparo acidental e ferimentos. (Fig. 12) O gancho é muito útil para pendurar a ferramenta quando necessário. Pode ser instalado de qualquer dos lados. Para instalar o gancho, insira-o numa das ranhuras do corpo da ferramenta, em qualquer dos lados e, em seguida, fixe-o com um parafuso. Para o remover, basta desapertar o parafuso. Armazenamento da chave sextavada (Fig. 13) Quando não estiver a ser utilizada, guarde a chave sextavada tal como indicado na ilustração, para evitar que se perca. FUNCIONAMENTO Inserir pregos AVISO:

• Antes de premir o gatilho, certifique-se sempre de que a abertura por onde os pregos são disparados está em contacto com o material a pregar. O premir do gatilho faz disparar os pregos. Disparos acidentais podem causar ferimentos. (Fig. 14) Encoste a abertura por onde os pregos são disparados no material a pregar e segure firmemente a ferramenta contra o material. De seguida puxe a alavanca e depois prima completamente o gatilho para inserir o prego. A pega está configurada de forma a que a cabeça da ferramenta possa ser segurada com o dedo indicador e o polegar. Após a inserção de um prego, solte completamente o gatilho. (Fig. 15) Quando a cabeça de um prego permanecer acima da superfície do material, insira o prego segurando firmemente a cabeça do pinador. NOTA:

• Quando o gatilho é premido após uma rápida acção do gatilho, o pinador pode não funcionar a não ser momentaneamente e pode não disparar pregos. Tal não é um defeito. Quando isso acontecer, solte o gatilho uma vez, prima-o novamente e os pregos já poderão ser disparados.

• A utilização contínua do pinador em casos em que a cabeça de pregos disparados permanece acima da superfície do material a pregar pode causar danos na guia da ferramenta, bem como encravamento de pregos, etc. Retirar pregos encravados AVISO:

• Antes de retirar pregos encravados, certifique-se sempre de que a alavanca está libertada e que a bateria não se encontra na ferramenta. (Fig. 16) Retire a bateria do pinador. Retire os pregos que ainda se encontram no interior do carregador. Desaperte o parafuso (A) e o parafuso (B) rodando-os aproximadamente duas voltas, utilizando a chave sextavada fornecida com o pinador. Retire a tampa da guia fazendo-a deslizar. Retire pregos encravados, detritos, adesivos, lascas de madeira, etc., que se encontrem na passagem dos pregos.40 Verifique se a tampa da guia contém pregos encravados ou outros objectos estranhos e depois fixe-a com esses dois parafusos. MANUTENÇÃO PRECAUÇÃO:

• Certifique-se sempre de que a ferramenta está desligada e a bateria removida antes de efectuar operações de inspecção ou de manutenção.

• Nunca utilize gasolina, benzina, diluente, álcool ou semelhante. Podem formar-se descolorações, deformações ou fissuras.

• Para manter os níveis de SEGURANÇA e FIABILIDADE definidos para este produto, as reparações e os procedimentos de manutenção ou ajustes devem ser executados por centros de assistência Makita autorizados, utilizando sempre peças de substituição Makita.

• Os seguintes acessórios ou extensões são os recomendados para utilizar com a ferramenta Makita especificada neste manual. A utilização de quaisquer outros acessórios poderá representar um risco de ferimento para as pessoas. Apenas utilize o acessório para o fim indicado. Se precisar de informações adicionais relativas aos acessórios, contacte o centro local de assistência Makita.

• Vários tipos de baterias e carregadores Makita genuínos

• Óculos protectores NOTA:

• Alguns itens na lista podem estar incluídos no pacote de ferramentas como acessórios de série. Podem diferir de país para país. Ruído ENG905-1 Os níveis acústicos ponderados A típicos foram determinados segundo a EN60745: Modelo DPT350 Nível de pressão sonora (L

): 75 dB (A) Incerteza (K): 3 dB (A) O nível de ruído quando em funcionamento pode exceder os 80 dB (A). Modelo DPT351 Nível de pressão sonora (L

): 74 dB (A) Incerteza (K): 3 dB (A) O nível de ruído quando em funcionamento pode exceder os 80 dB (A). Use protecção para os ouvidos. Vibração ENG904-2 O valor de emissão das vibrações determinado de acordo com a EN60745: Emissão de vibração (a

• O valor da emissão de vibração declarado foi medido de acordo com o método de teste padrão e pode ser utilizado para comparar uma ferramenta com outra.

• O valor da emissão de vibração declarado pode também ser utilizado numa avaliação preliminar de exposição. AVISO:

• A emissão de vibração durante a utilização real da ferramenta eléctrica pode ser diferente do valor de emissão declarado, dependendo da forma como a ferramenta é utilizada.

• Certifique-se de que identifica medidas de segurança, para proteger o operador, que são baseadas numa estimativa de exposição nas condições reais de utilização (tendo em conta todas as partes do ciclo de funcionamento, como as vezes que a ferramenta é desligada e quando está a trabalhar ao ralenti, além do tempo de utilização). Apenas para países europeus ENH101-18 Declaração de conformidade CE A Makita declara que as máquinas: Designação da máquina: Pinador a Bateria Nº/Tipo de modelo: DPT350, DPT351 Estão em conformidade com as directivas europeias seguintes: 2006/42/EC São fabricadas de acordo com as normas e documentos normalizados seguintes: EN60745 A ficha técnica em conformidade com a norma 2006/42/EC está disponível a partir de: Makita, Jan-Baptist Vinkstraat 2, 3070, Bélgica
