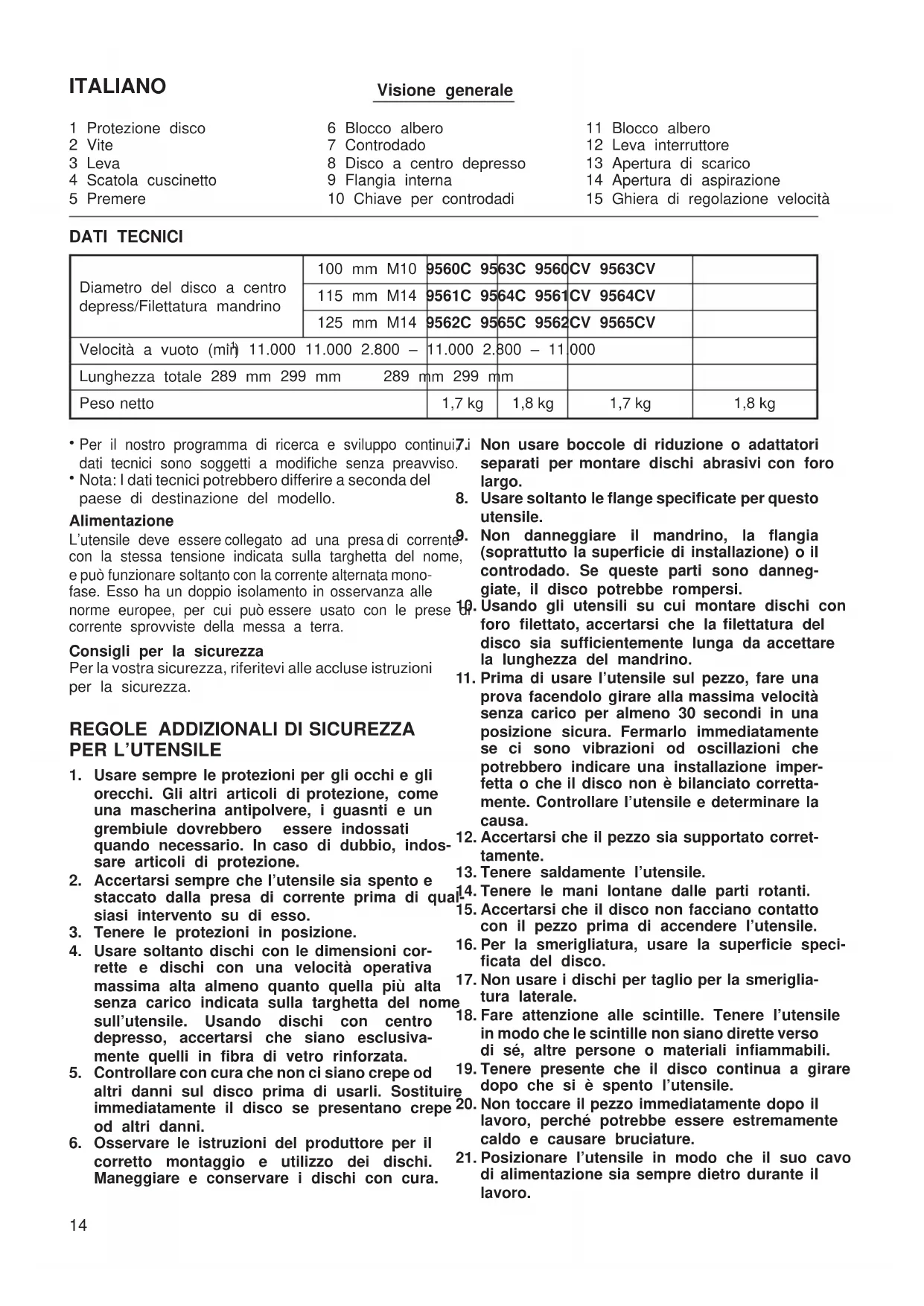

MANUALE UTENTE 9563C MAKITA
Per questo utensile vengono usati i simboli seguenti. Bisogna capire il loro significato prima di usare l'ute
Symbolen
1 Protezione disco
2 Vite
3 Leva
4 Scatola cuscinetto
5 Premere
6 Blocco albero
7 Controdado
8 Disco a centro depresso
9 Flangia interna
10 Chiave per controdadi
11 Blocco albero
12 Leva interruttore
13 Apertura di scarico
14 Apertura di aspirazione
15 Ghiera di regolazione velocità
DATI TECNICI
| Diametro del disco a centro depress/Filettatura mandrino | 100 mm M10 | 9560C 95 | 63C 9560 | CV 9563CV | |
| 115 mm M14 | 9561C 95 | 64C 9561 | CV 9564CV | ||
| 125 mm M14 | 9562C 95 | 65C 9562 | CV 9565CV | ||
| Velocità a vuoto (min) 11.000 11.000 2.800 - | 11.000 2.800 - 11.000 | ||||
| Lunghezza totale 289 mm 299 mm 289 mm 299 mm | |||||
| Peso netto | 1,7 kg | 1,8 kg | 1,7 kg | 1,8 kg | |
- Per il nostro programma di ricerca e sviluppo continui,7.i dati tecnici sono soggetti a modifiche senza preavviso.
- Nota: I dati tecnici potrebbero differire a seconda del paese di destinazione del modello.
Alimentazione
L'utensile deve essere collegato ad una presa di corrent con la stessa tensione indicata sulla targhetta del nome e può funzionare soltanto con la corrente alternata mono-fase. Esso ha un doppio isolamento in osservanza alle norme europee, per cui può essere usato con le prese corrente sprovviste della messa a terra.
Consigli per la sicurezza
Per la vostra sicurezza, riferitevi alle accluse istruzioni per la sicurezza.
REGOLE ADDIZIONALI DI SICUREZZA PER L'UTENSILE
- Usare sempre le protezioni per gli occhi e gli orecchi. Gli altri articoli di protezione, come una mascherina antipolvere, i guasnti e un grembiule dovrebbero essere indossati quando necessario. In caso di dubbio, indossare articoli di protezione.
- Accertarsi sempre che l'utensile sia spento e staccato dalla presa di corrente prima di qua siasi intervento su di esso.
- Tenere le protezioni in posizione.
- Usare soltanto dischi con le dimensioni corrette e dischi con una velocità operativa massima alta almeno quanto quella più alta senza carico indicata sulla targhetta del nome sull'utensile. Usando dischi con centro depresso, accertarsi che siano esclusivamente quelli in fibra di vetro rinforzata.
- Controllare con cura che non ci siano crepe od 1 altri danni sul disco prima di usarli. Sostituire immediatamente il disco se presentano crepe 2 od altri danni.
- Osservare le istruzioni del produttore per il corretto montaggio e utilizzo dei dischi. Maneggiare e conservare i dischi con cura.
Non usare boccole di riduzione o adattatori separati per montare dischi abrasivi con foro largo.
- Usare soltanto le flange specificate per questo utensile.
- Non danneggiare il mandrino, la flangia (soprattutto la superficie di installazione) o il controdado. Se queste parti sono danneggiate, il disco potrebbe rompersi.
- Usando gli utensili su cui montare dischi con foro filettato, accertarsi che la filettatura del disco sia sufficientemente lunga da accettare la lunghezza del mandrino.
- Prima di usare l'utensile sul pezzo, fare una prova facendolo girare alla massima velocità senza carico per almeno 30 secondi in una posizione sicura. Fermarlo immediatamente se ci sono vibrazioni od oscillazioni che potrebbero indicare una installazione imperfetta o che il disco non è bilanciato correttamente. Controllare l'utensile e determinare la causa.
- Accertarsi che il pezzo sia supportato correttamente.
- Tenere saldamente l'utensile.
- Tenere le mani lontane dalle parti rotanti.
- Accertarsi che il disco non facciano contatto con il pezzo prima di accendere l'utensile.
- Per la smerigliatura, usare la superficie specificata del disco.
- Non usare i dischi per taglio per la smerigliatura laterale.
- Fare attenzione alle scintille. Tenere l'utensile in modo che le scintille non siano dirette verso di sé, altre persone o materiali infiammabili.
- Tenere presente che il disco continua a girare e dopo che si è spento l'utensile.
- Non toccare il pezzo immediatamente dopo il lavoro, perché potrebbe essere estremamente caldo e causare bruciature.
-
Posizionare l'utensile in modo che il suo cavo di alimentazione sia sempre dietro durante il lavoro.
-
Se l'ambiente di lavoro è estremamente cald Montaggio e smontaggio di mole a centro o umido, oppure contaminato da polvere con-depresso (Fig. 5 e 6)
duttiva, usare un salvavita (30 mA) per la sicurezza.
-
Non usare l'utensile su materiali che contengono amianto.
-
Non usare acqua o lubrificanti di smerigliatura.
-
Accertarsi che le aperture di ventilazione siano aperte lavorando dove si fa polvere. I togliere la polvere, staccare prima l'utensile dalla presa di corrente (usare oggetti non metallici) per evitare di danneggiare le parti interne.
CONSERVATE QUESTE ISTRUZIONI.
ISTRUZIONI PER L'USO
Installazione della protezione del disco (Fig. 1 e 2)
Importante:
Accertarsi sempre che l'utensile sia spento e stacca dalla presa di corrente prima di installare o rimuove la protezione del disco.
Tirare la leva nella direzione della freccia dopo ave allentato la vite.
Installare la protezione del disco sulla scatola del cuscinetto regolando la parte convessa della protezione del disco sulla parte concava della scatola de cuscinetto.
Girare la protezione del disco di 180 gradi. Fissarla con la vite dopo aver tirato la leva nella direzione freccia. L'angolo della protezione del disco può essere regolato con la leva secondo il lavoro da fa
Rimozione della protezione del disco
Per rimuovere la protezione del disco, seguire il procedimento opposto di installazione.
Installazione dell'impugnatura laterale (manico ausiliario) (Fig. 3)
Importante:
Accertarsi sempre che l'utensile sia spento e stacca dalla presa di corrente prima di installare o rimuove l'impugnatura laterale.
Installare sempre saldamente l'impugnatura laterale sull'utensile prima dell'uso. L'impugnatura laterale può essere installata sul lato dell'utensile più come per il lavoro, ed essa mantiene la protezione del posizionata correttamente. Durante il lavoro, tenere sempre saldamente con entrambe le mani il mano dell'interruttore dell'utensile e l'impugnatura laterale.
Blocco dell'albero (Fig. 4)
Premere il blocco dell'albero per evitare la rotazione del mandrino durante l'installazione o la rimozione degli accessori.
ATTENZIONE:
Non si deve mai usare il blocco dell'albero mentre il mandrino è in movimento, perché si potrebbe danneggiare l'utensile.
Importante:
Sempre assicurasi che l'utensile non è attaccato alla presa e l'interruttore è staccato prima di cominciare il montaggio oppure lo smontaggio della mola.
Montare la flangia interna sull'albero. Adattare la mola sulla flangia interna quindi avvitare la flangia piana di fissaggio.
Per stringere il dado di bloccaggio, esercitare forte pressione sul bloccaggio dell'albero in modo che l'albero non possa muoversi, quindi usare la chiave di bloccaggio del dado e stringere con forza il dado nel senso delle lancette dell'orologio.
Per smontare la mola, seguire le istruzioni di montaggio nel senso inverso.
Funzionamento dell'interruttore (Fig. 7)
ATTENZIONE:
Prima di collegare l'utensile alla presa di corrente, accertarsi sempre che l'interruttore funzioni correttamente e che torni sulla posizione "OFF" quando si ato schiaccia il lato della leva dell'interruttore.
Per avviare l'utensile, spingere la leva dell'interruttore sulla posizione "I".
Per il funzionamento continuo, schiacciare la parte anteriore della leva dell'interruttore e spingerla sulla posizione "I" come sopra. L'interruttore si blocca in posizione per il funzionamento continuo.
Per fermare l'utensile dalla posizione di bloccaggio, spingere la leva interruttore sulla posizione "O" schiacciando allo stesso tempo la parte posteriore della leva interruttore.
Ghiera di regolazione velocità
(Modelli 9560CV, 9561CV, 9562CV, 9563CV, 9564CV, 9565CV) (Fig. 8)
La velocità di rotazione può essere cambiata girando la ghiera di regolazione della velocità su un dato numero di regolazione da 1 a 5.
Le velocità più alte si ottengono girando la leva nella direzione del numero 5.
Le velocità più basse si ottengono girando la leva to nella direzione del numero 1.
Per il rapporto tra i numeri delle regolazioni della ghiera e la velocità approssimativa di rotazione, riferirsi alla tabella sotto.
| oiso | Numero | min ^-1 (GIRI) |
| 1 | 2.800 | |
| 2 | 4.000 | |
| 3 | 6.500 | |
| 4 | 9.000 | |
| 5 | 11.000 |
ATTENZIONE:
- Se si fa funzionare continuamente l'utensile a bass velocità per un lungo periodo di tempo, si può causare il sovraccarico e il surriscaldamento del motore.
- La ghiera di regolazione della velocità può essere girata soltanto finoa5eindietro fino a 1. Non forzarla oltre il 5 o l'1, perché altrimenti la regolazione della velocità potrebbe diventare impossibile.
Gli utensili dotati di funzioni elettroniche sono facili usare per le caratteristiche seguenti:
Controllo elettronico della velocità, per una velocità costante.
• Controllo costante della velocità
Possibilità di rifiniture fini, perché la velocità di rotazione viene mantenuta costante anche nelle condizioni di carico.
• Caratteristica di avvio dolce
L'avvio è sicuro e dolce perché la scossa di avvio viene soppressa.
- Protezione contro il sovraccarico
Se si usa l'utensile oltre la sua capacità di carico, esso si ferma automaticamente per proteggere il motore e il disco. Quando il carico ritorna a un livello permissibile, l'utensile si riavvia automaticamente.
Lavorazione (Fig. 9)
ATTENZIONE:
Dopo l'uso, spegnere sempre l'utensile e aspettare che il disco si sia fermato completamente prima di posarlo.
Tenere l'utensile ben fermo con entrambe le mani.
Mettere in moto l'utensile e quindi avvicinare la mola oppure il disco alla superficie del pezzo da lavorare. In generale, mantenere l'estremità della mola o del disco ad una angolatura di 15° – 30° rispetto la superficie del pezzo da lavorare.
Quando si comincia la lavorazione con una mola nuova mai spostare l'utensile nella direzione indicata dalla freccia B altrimenti la mola si impianta sul pezzo da lavorare. Si può usare la mola nelle direzioni indicate dalle frecce A e B solo dopo che l'angolatura della mola e stata smussata dal consumo.
AVVERTIMENTO:
- Mettere la mola in contatto con la superficie di lavoro. Non fare forte pressione, perché così diminuireste la velocità del motore, otterreste un finitura scadente, ed il carico sul motore produrrà eccessivo logorio. Una forzatura e una eccessiva pressione possono divenire la causa di una pericolosa rottura della mola.
- L'uso continuo di un disco usurato può causarne l'esplosione e ferite gravi.
MANUTENZIONE
ssa ATTENZIONE:
Prima di eseguire qualsiasi lavoro sull'utensile, accer- tatevi sempre che sia spenta e staccata dalla presa di corrente.
Riparazione e manutenzione (Fig. 10)
L'utensile e le sue aperture di ventilazione per l'aria di traffreddamento devono sempre essere mantenuti puliti. Se sostanze estranee intasano tali parti, devono essere rimosse.
Per mantenere la sicurezza e l'affidabilità del prodotto, le riparazioni, la manutenzione o le regolazioni dovrebbero essere eseguite da un centro di assistenza Makita autorizzato.
1 Beschermkap
2 Schroef
3 Hendel
4 Kussenblokkast
5 Drukken
DICHIARAZIONE DI CONFORMITÀ CON LE NORME DELLA COMUNITÀ EUROPEA
Il sottoscritto Yasuhiko Kanzaki, con l'autorizzazione della Makita Corporation, 3-11-8 Sumiyoshi-Cho, Anjo, Aichi 446-8502 Japan, dichiara che questo prodotto
(Numero di serie: Produzione in serie)
fabbricato dalla Makita Corporation in Giappone è conformi alle direttive europee riportate di seguito:
HD400, EN50144, EN55014, EN61000
secondo le direttive del Consiglio 73/23/CEE, 89/336/CEE e 98/37/CE.
NEDERLANDS
EG-VERKLARING VAN CONFORMITEIT
Director Amministratore
Directeur Directeur
Direktor Director
MAKITA INTERNATIONAL EUROPE LTD.
Rumore e vibrazione del modello 9560C/9560CV/9561C/9561CV/9562C/9562CV
Il livello di pressione sonora pesata secondo la curva Aèl 83 dB (A).
Il livello di rumore durante il lavoro potrebbe superare gli 85 dB (A).
- Indossare i paraorecchi. -
Il valore quadratico medio di accellerazione è di 4 ^2 .m/s
NORSK
Rumore e vibrazione del modello 9563C/9563CV/9564C/9564CV/9565C/9565CV
Il livello di pressione sonora pesata secondo la curva 83 dB (A).
Il livello di rumore durante il lavoro potrebbe superare 85 dB (A).
- Indossare i paraorecchi. -
Il valore quadratico medio di accellerazione è di 5 ^2 m/s
