Merk	Makita
Model	9563C
Categorie	Tuinhakselaar
Producttype	Haakse slijper
Slijpschijfdiameter	100 mm
Schroefdraad van de as	M10
Onbelast toerental	11.000 tpm
Totale lengte	289 mm
Nettogewicht	1,7 kg
Voeding	Enkelfasig net, dubbele isolatie, zonder aarding
Nominale spanning	230 V (afhankelijk van land)
A-gewogen geluidsdrukniveau	83 dB(A)
Geluidsniveau tijdens gebruik	Kan 85 dB(A) overschrijden
Gewogen versnelling	4 m/s²
Hoofdfuncties	Snelheidsregeling (optioneel), automatische veiligheidsstop, zachte start, overbelastingsbeveiliging
Onderhoud en reiniging	Reinig regelmatig de ventilatieopeningen met een niet-metalen object na het loskoppelen
Veiligheid	Verstelbare beschermkap, zijhandgreep, blokkeerknop, verplichte oog- en gehoorbescherming
Reserveonderdelen en repareerbaarheid	Reparaties uitsluitend door een erkend Makita-servicecentrum
Algemene informatie	Handleiding beschikbaar in meerdere talen, gebruik met glasvezelversterkte schijven aanbevolen

Veelgestelde vragen - 9563C MAKITA

Welke soorten schijven kan ik gebruiken met de Makita 9563C?

Gebruik alleen schijven waarvan de maximale bedrijfssnelheid ten minste 11.000 tpm is. Gebruik voor snijden glasvezelversterkte slijpschijven.

Hoe installeer ik de beschermkap correct?

Koppel het gereedschap los, draai de schroef los, trek de hendel, plaats de kap op het lagerhuis door de bolle/bolle delen aan te passen, draai deze 180° en zet hem vast met de schroef nadat u de hendel heeft getrokken.

Kan ik de slijper zonder de zijhandgreep gebruiken?

Nee, de zijhandgreep moet altijd stevig worden bevestigd voor gebruik om een goede grip en veiligheid te garanderen.

Hoe stel ik de snelheid in op CV-modellen?

Draai de instelknop naar een getal van 1 tot 5. Hoe hoger het getal, hoe hoger de snelheid (1: 2.800 tpm, 5: 11.000 tpm). Forceer niet voorbij 1 of 5.

Wat te doen bij trillingen of onbalans tijdens het opstarten?

Voer minimaal 30 seconden een onbelaste test uit. Als abnormale trillingen aanhouden, stop dan onmiddellijk en controleer de montage van de schijf of vervang deze als deze beschadigd is.

Hoe vervang ik de slijpschijf?

Koppel het gereedschap los, druk op de blokkeerknop om de as te blokkeren en draai de borgmoer los met de pensteutelsleutel door naar rechts te draaien. Monteer in omgekeerde volgorde.

Het gereedschap stopt automatisch tijdens gebruik. Waarom?

De overbelastingsbeveiliging schakelt automatisch de stroom uit als de belasting de toegestane limiet overschrijdt. Laat het gereedschap afkoelen en verminder de druk op het werkstuk.

Welke veiligheidsmaatregelen moet ik nemen?

Draag altijd oog- en gehoorbescherming, evenals een stofmasker, handschoenen en een schort. Zorg ervoor dat het gereedschap spanningsloos en losgekoppeld is voordat u aanpassingen uitvoert.

Hoe reinig ik de ventilatieopeningen?

Koppel het gereedschap los en gebruik een niet-metalen object (zoals een penseel) om stof uit de luchtinlaat en -uitlaat te verwijderen.

Waar kan ik mijn gereedschap laten repareren?

Reparaties moeten uitsluitend worden uitgevoerd door een erkend Makita-servicecentrum om de veiligheid en betrouwbaarheid te behouden.

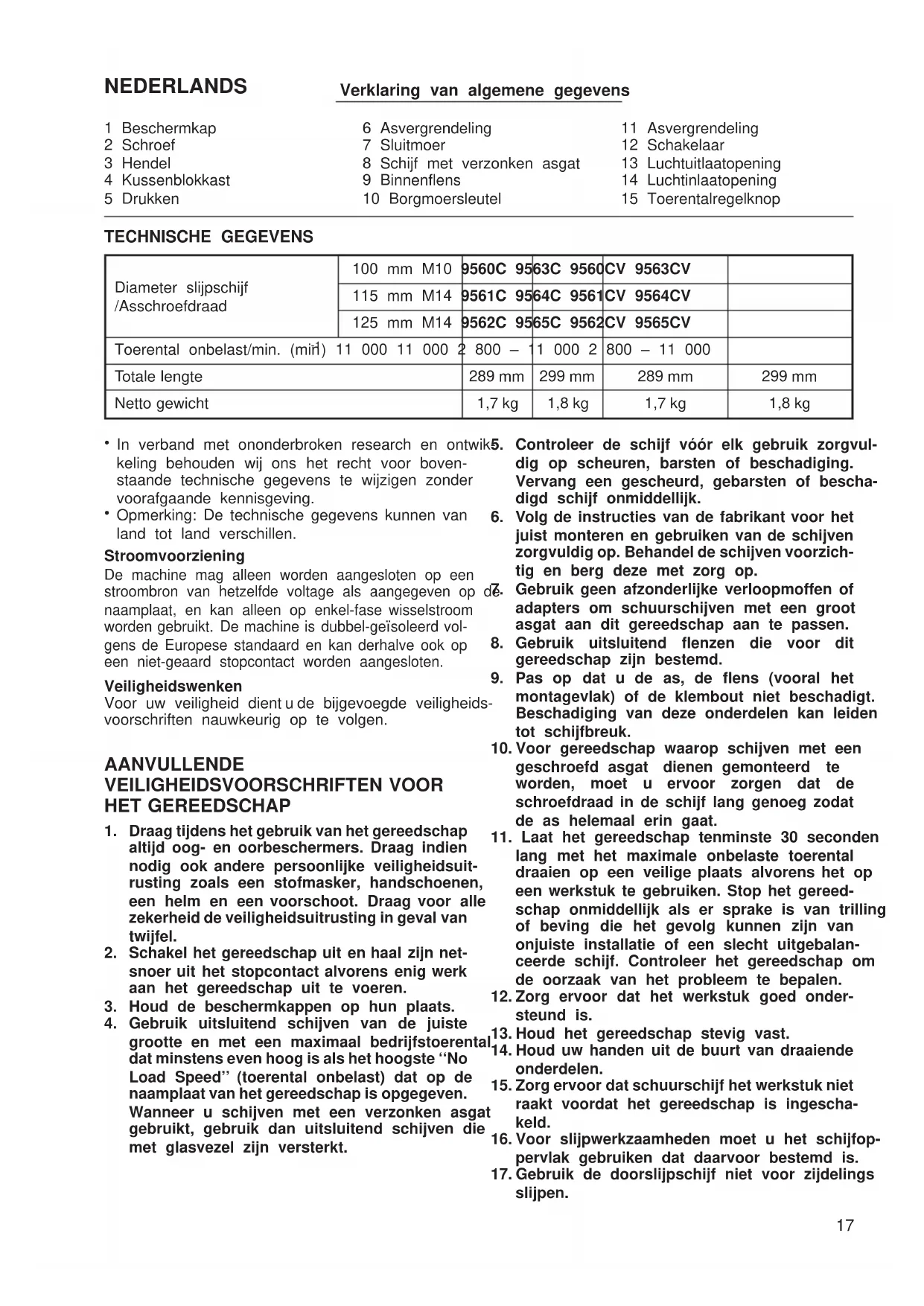

GEBRUIKSAANWIJZING 9563C MAKITA

Voor dit gereedschap worden de volgende symbolen gebruikt. Zorg ervoor dat u de betekenis van deze symbolen begrijpt alvorens het gereedschap te gebruiken.

Símbolos

6 Asvergrendeling
7 Sluitmoer
8 Schijf met verzonken asgat
9 Binnenflens
10 Borgmoersleutel

11 Asvergrendeling
12 Schakelaar
13 Luchtuitlaatopening
14 Luchtinlaatopening
15 Toerentalregelknop

TECHNISCHE GEGEVENS

Diameter slijpschijf /Asschroefdraad	100 mm M10	9560C 95	63C 9560	CV 9563CV
	115 mm M14	9561C 95	64C 9561	CV 9564CV
	125 mm M14	9562C 95	65C 9562	CV 9565CV
Toerental onbelast/min. (mirl) 11 000 11 000		2 800 - 1	1 000 2	800 - 11 000
Totale lengte		289 mm	299 mm	289 mm	299 mm
Netto gewicht		1,7 kg	1,8 kg	1,7 kg	1,8 kg

• In verband met ononderbroken research en ontwik5. keling behouden wij ons het recht voor bovenstaande technische gegevens te wijzigen zonder voorafgaande kennisgeving.
• Opmerking: De technische gegevens kunnen van land tot land verschillen.

Stroomvoorziening

De machine mag alleen worden aangesloten op een stroombron van hetzelfde voltage als aangegeven op naamplaat, en kan alleen op enkel-fase wisselstroom worden gebruikt. De machine is dubbel-geïsoleerd volgens de Europese standaard en kan derhalve ook op een niet-geaard stopcontact worden aangesloten.

Veiligheidswenken

Voor uw veiligheid dient u de bijgevoegde veiligheids-voorschriften nauwkeurig op te volgen.

AANVULLENDE

VEILIGHEIDSVOORSCHRIFTEN VOOR HET GEREEDSCHAP

1. Draag tijdens het gebruik van het gereedschap altijd oog- en oorbeschermers. Draag indien nodig ook andere persoonlijke veiligheidsuitrusting zoals een stofmasker, handschoenen, een helm en een voorschoot. Draag voor alle zekerheid de veiligheidsuitrusting in geval van twijfel.
2. Schakel het gereedschap uit en haal zijn netsnoer uit het stopcontact alvorens enig werk aan het gereedschap uit te voeren.
3. Houd de beschermkappen op hun plaats.

4. Gebruik uitsluitend schijven van de juiste grootte en met een maximaal bedrijfstoerental dat minstens even hoog is als het hoogste "No Load Speed" (toerental onbelast) dat op de naamplaat van het gereedschap is opgegeven. Wanneer u schijven met een verzonken asgat gebruikt, gebruik dan uitsluitend schijven die met glasvezel zijn versterkt.

5. Controleer de schijf vóór elk gebruik zorgvuldig op scheuren, barsten of beschadiging. Vervang een gescheurd, gebarsten of beschadigd schijf onmiddellijk.

6. Volg de instructies van de fabrikant voor het juist monteren en gebruiken van de schijven zorgvuldig op. Behandel de schijven voorzichtig en berg deze met zorg op.
   dë. Gebruik geen afzonderlijke verloopmoffen of adapters om schuurschijven met een groot asgat aan dit gereedschap aan te passen.
7. Gebruik uitsluitend flenzen die voor dit gereedschap zijn bestemd.
8. Pas op dat u de as, de flens (vooral het montagevlak) of de klembout niet beschadigt. Beschadiging van deze onderdelen kan leiden tot schijfbreuk.
9. Voor gereedschap waarop schijven met een geschroefd asgat dienen gemonteerd te worden, moet u ervoor zorgen dat de schroefdraad in de schijf lang genoeg zodat de as helemaal erin gaat.
10. Laat het gereedschap tenminste 30 seconden lang met het maximale onbelaste toerental draaien op een veilige plaats alvorens het op een werkstuk te gebruiken. Stop het gereedschap onmiddellijk als er sprake is van trilling of beving die het gevolg kunnen zijn van onjuiste installatie of een slecht uitgebalanceerde schijf. Controleer het gereedschap om de oorzaak van het probleem te bepalen.
11. Zorg ervoor dat het werkstuk goed ondersteund is.
12. Houd het gereedschap stevig vast.
13. Houd uw handen uit de buurt van draaiende onderdelen.
14. Zorg ervoor dat schuurschijf het werkstuk niet raakt voordat het gereedschap is ingeschakeld.
15. Voor slijpwerkzaamheden moet u het schijfoppervlak gebruiken dat daarvoor bestemd is.

16. Gebruik de doorslijpschijf niet voor zijdelings slijpen.

17. Pas op voor rondvliegende vonken. Houd heMonteren van de zijhandgreep gereedschap zodanig vast dat er geen vonker(hulphandgreep) (Fig. 3)

op uzelf, andere personen of ontvlambaar materiaal terecht kunnen komen.
19. Houd er rekening mee dat de schijf nog een tijdje blijft draaien nadat het gereedschap is uitgeschakeld.
20. Raak het werkstuk niet aan onmiddellijk na werk; het werkstuk kan gloeiend heet zijn en brandwonden veroorzaken.
21. Plaats het gereedschap zodanig dat zijn netsnoer tijdens het gebruik altijd achter het gereedschap blijft.
22. Indien de werkplaats uiterst warm en vochtig is, of erg verontreinigd is door geleidend sto gebruik dan een stroomonderbreker (30 mA) om de veiligheid van de gebruiker te verzekeren.
23. Gebruik het gereedschap niet op materialen die asbest bevatten.
24. Gebruik geen water of slijpolie.
25. Zorg dat de ventilatieopeningen niet geblokkeerd zijn wanneer u in stoffige omgevingen werkt. Indien stof verwijderd moet worden, trek dan eerst de stekker uit het stopcontact (gebruik niet-metalen voorwerpen) en let op dat u geen interne onderdelen van het geree schap beschadigt.

BEWAAR DEZE VOORSCHRIFTEN.

BEDIENINGSVOORSCHRIFTEN

Monteren van de beschermkap (Fig. 1 en 2)

Belangrijk:

Zorg er altijd voor dat de machine is uitgeschakeld de aansluiting op het stopcontact is verbroken, alvo rens de beschermkap te installeren of te verwijdere

Maak de schroef los en trek de hendel in de richti van het pijltje.

Monteer de beschermkap op de kussenblokkast zodanig dat het bolle gedeelte van de beschermkap past in het holle gedeelte van de kussenblokkast.

Draai de beschermkap 180 graden rechtsom. Trek hendel in de richting van het pijltje en zet dan de beschermkap vast door middel van de schroef. U k de hoek van de beschermkap met de hendel in de gewenste positie zetten om gemakkelijker te kunnen werken.

Verwijderen van de beschermkap

Om de beschermkap te verwijderen, volgt u de pro cedure voor het monteren in omgekeerde volgorde.

Belangrijk:

Zorg er altijd voor dat de machine is uitgeschakeld en de aansluiting op het stopcontact is verbroken, alvo-rens de zijhandgreep te installeren of te verwijderen.

Monteer de zijhandgreep altijd vast op het gereedschap voordat u met het slijpen begint. De zijhandgreep kan aan beide kanten van het gereedschap worden bevestigd; kies de positie die voor u het gemakkelijkst is en die de beschermkap op de juiste plaats houdt. Houd tijdens het slijpen de schakelaarhandgreep en de zijhandgreep altijd stevig vast met beide handen.

Asvergrendeling (Fig. 4)

Wanneer u accessoires installeert of verwijdert, moet u de asvergrendeling indrukken om te voorkomen dat de as kan draaien.

LET OP:

Druk de asvergrendeling nooit in terwijl de as nog draait. Hierdoor kan de machine beschadigd raken.

Installeren en verwijderen van de afbraamschijf (Fig. 5 en 6)

Belangrijk:

Zorg er altijd voor dat het apparaat uitgeschakeld is en de aansluiting op de voedingsbron verbroken is, alvorens de afbraamschijf te installeren of te verwijderen.

Monteer de binnenflens op de as. Plaats de schijf over de binnenflens en bevestig het geheel stevig door de sluitmoer op de as vast te draaien.

Voor het vastzetten van de sluitmoer, dient u stevig op den asvergrendeling te drukken zodat de as niet rond kan draaien en vervolgens met een nokkensleutel de sluitmoer stevig naar rechts vast te draaien.

Om de schijf te verwijderen dient u in omgekeerde volgorde van installatie te werk te gaan.

Werking van de schakelaar (Fig. 7)

LET OP:

Alvorens het gereedschap op een stopcontact aan te sluiten, moet u altijd controleren of de schakelaar behoorlijk werkt en naar de "OFF" positie terugkeert wanneer u de zijkant van de schakelaar neerdrukt.

^1 Schuif de schakelaar naar de "I" positie om het gereedschap te starten.

Voor doorlopend slijpen, drukt u het voorste gedeelte van de schakelaar neer en dan schuift u de schakelaar naar de "I" positie zoals hierboven. De schakelaar blijft dan in deze positie vastgezet voor continuë werking.

Om het gereedschap vanuit de vergrendelde stand te stoppen, schuift u de schakelhendel naar de "O" positie terwijl u het achterste gedeelte ervan indrukt.

Toerentalregelknop (Voor modellen 9560CV, 9561CV, 9562CV, 9563CV, 9564CV, 9565CV) (Fig. 8)

U kunt de draaisnelheid veranderen door de toerentalregelknop te draaien en in te stellen op een cijfe van 1 tot 5.

De snelheid verhoogt wanneer u de draaiknop in de richting van het cijfer 5 draait. De snelheid verlaagt wanneer u deze in de richting van het cijfer 1 draa Zie de onderstaande tabel voor de verhouding tussen de cijfers op de draaiknop en de approximatieve draaisnelheid.

Cijfer min	^-1 (RPM)
1 2 800
2 4 000
3 6 500
4 9 000
5 11 000

LET OP:

• Wanneer u het gereedschap lange tijd achtereen bijContinu gebruik van een versleten schijf kan er een lage snelheid gebruikt, kan de motor overbelastoorzaak van zijn dat de schijf explodeert met ernstig en oververhit worden. persoonlijk letsel als gevolg.
• De toerentalregelknop kan niet verder dan 5 en niet verder terug dan 1 worden gedraaid. Forceer de draaiknop niet voorbij 5 of 1, aangezien de toerentalregeling dan niet meer juist zal werken.

Gereedschappen die voorzien zijn van een elektro- nische functie zijn gemakkelijk te bedienen dank zij volgende kenmerken.

• Handhaving van een constant toerental Gereedschappen die voorzien zijn van een elektro nische functie zijn gemakkelijk te bedienen dank z de volgende kenmerken.
• Elektronische toerentalregeling verzekert een constant toerental.

U kunt fijn afwerken, aangezien de draaisnelheid tijdens belast draaien constant gelijk wordt gehouden.

Zachte start De aanloopschok wordt onderdrukt zodat u veilig kunt werken en zacht kunt starten.

- Beveiliging tegen overbelasting Wanneer de toelaatbare belasting van het gereedschap wordt overschreden, stopt het gereedschap automatisch om de motor en de schijf te beschermen.

Zodra de belasting tot het toelaatbare niveau is gedaald, kan het gereedschap weer automatisch worden gestart.

Bediening (Fig. 9)

LET OP:

Schakel na het gebruik de machine altijd uit en wacht totdat de schijf volledig tot stilstand is gekomen, alvorens de machine neer te zetten.

Houd het gereedschap met beide handen stevig vast. Schakel het apparaat in en breng vervolgens de schijf op het werkstuk. In het algemeen dient u de rand van de schijf in een hoek van 15° – 30° ten opzichte van het werkstukoppervlakte houden.

Bij gebruik van een nieuwe schijf dient u deze niet in de richting van B te gebruiken, aangezien deze hierdoor in het werkstuk kan snijden. Wanneer de rand van de schijf door gebruik ronder geworden is, kunt u de schijf zowel in de A als de B richting gebruiken.

WAARSCHUWING:

- U dient nooit kracht op het apparaat uit te oefenen. Het eigen gewicht van de machine levert voldoende druk op. Krachtzetten en overmatig druk kan resulteren in het breken van de schijf, hetgeen gevaarlijk is.

ONDERHOUD

LET OP:

Zorg er altijd voor dat de machine is uitgeschakeld er de stekker uit het stopcontact is verwijderd alvorens onderhoud aan de machine uit te voeren.

Reparatie en onderhoud (Fig. 10)

zijloud het gereedschap en zijn luchtkoelopeningen altijd schoon. Zorg ervoor dat deze openingen niet door verontreinigingen verstopt raken.

Opdat de machine veilig en betrouwbaar blijft, dienen alle reparaties, onderhoud of afstellingen te worden uitgevoerd bij een erkend Makita service centrum.

De ondergetekende, Yasuhiko Kanzaki, gevolmachtigd door Makita Corporation, 3-11-8 Sumiyoshi-Cho, Anjo, Aichi 446-8502 Japan verklaart dat dit produkt

(Serienr. : serieproduktie)

vervaardigd door Makita Corporation in Japan voldoet aan de volgende normen of genormaliseerde documenten, HD400, EN50144, EN55014, EN61000

in overeenstemming met de richtlijnen van de Raad 73/23/EEC, 89/336/EEC en 98/37/EC.

ESPAÑOL

Geluidsniveau en trilling van het model 9560C/9560CV/9561C/9561CV/9562C/9562CV

De typische gewogen effectieve versnellingswaarde is 4 m/§.

ESPAÑOL

Ruido y vibración del modelo 9560C/9560CV/9561C/9561CV/9562C/9562CV

Geluidsniveau en trilling van het model 9563C/9563CV/9564C/9564CV/9565C/9565CV

Het typische A-gewogen geluidsdrukniveau is 83 dB (A). Tijdens het werken kan het geluidsniveau 85 dB (A) over schrijden.

- Draag oorbeschermers. -

De typische gewogen effectieve versnellingswaarde is 5 m/s ^2 .
