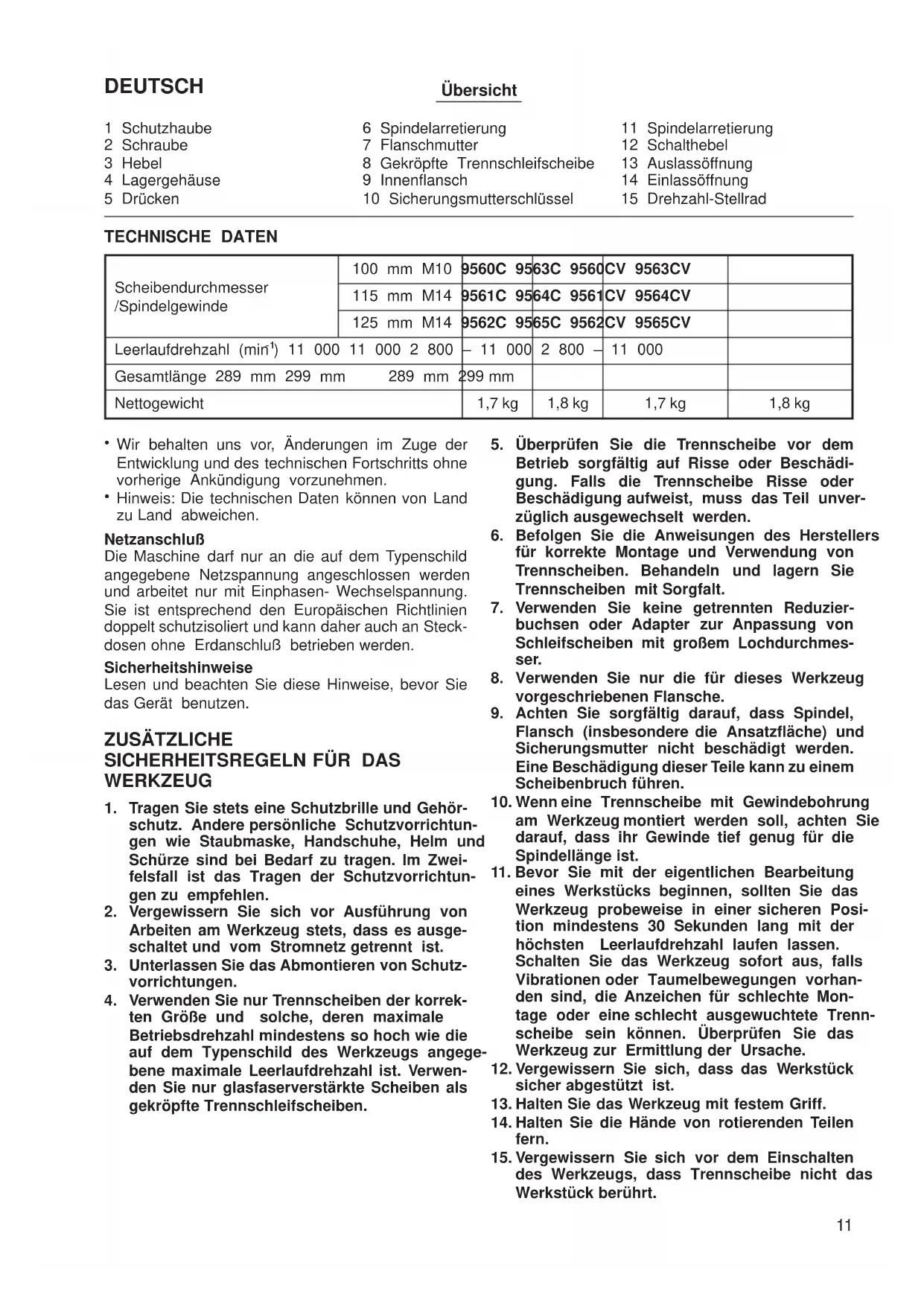

BEDIENUNGSANLEITUNG 9563C MAKITA
Die folgenden Symbole werden für die Maschine verwendet. Machen Sie sich vor der Benutzung unbeding ihrer Bedeutung vertraut.
Symboli
1 Schutzhaube
2 Schraube
3 Hebel
4 Lagergehäuse
5 Drücken
6 Spindelarretierung
7 Flanschmutter
8 Gekröpfte Trennschleifscheibe
9 Innenflansch
10 Sicherungsmutterschlüssel
11 Spindelarretierung
12 Schalthebel
13 Auslassöffnung
14 Einlassöffnung
15 Drehzahl-Stellrad
TECHNISCHE DATEN
| Scheibendurchmesser/Spindelgewinde | 100 mm M10 | 9560C 95 | 63C 9560 | CV 9563CV | |
| 115 mm M14 | 9561C 95 | 64C 9561 | CV 9564CV | ||
| 125 mm M14 | 9562C 95 | 65C 9562 | CV 9565CV | ||
| Leerlaufdrehzahl (min ^1 ) 11 000 11 000 2 800 | - 11 000 | 2 800 | - 11 000 | ||
| Gesamtlänge 289 mm 299 mm 289 mm | 299 mm | ||||
| Nettogewicht | 1,7 kg | 1,8 kg | 1,7 kg | 1,8 kg | |
- Wir behalten uns vor, Änderungen im Zuge der Entwicklung und des technischen Fortschritts ohne vorherige Ankündigung vorzunehmen.
- Hinweis: Die technischen Daten können von Land zu Land abweichen.
Netzanschluß
Die Maschine darf nur an die auf dem Typenschild angegebene Netzspannung angeschlossen werden und arbeitet nur mit Einphasen- Wechselspannung. Sie ist entsprechend den Europäischen Richtlinien doppelt schutzisoliert und kann daher auch an Steckdosen ohne Erdanschluß betrieben werden.
Sicherheitshinweise
Lesen und beachten Sie diese Hinweise, bevor Sie das Gerät benutzen.
ZUSÄTZLICHE
SICHERHEITSREGELN FÜR DAS WERKZEUG
- Tragen Sie stets eine Schutzbrille und Gehörschutz. Andere persönliche Schutzvorrichtungen wie Staubmaske, Handschuhe, Helm und Schürze sind bei Bedarf zu tragen. Im Zweifelsfall ist das Tragen der Schutzvorrichtungen zu empfehlen.
- Vergewissern Sie sich vor Ausführung von Arbeiten am Werkzeug stets, dass es ausgeschaltet und vom Stromnetz getrennt ist.
- Unterlassen Sie das Abmontieren von Schutzvorrichtungen.
-
Verwenden Sie nur Trennscheiben der korrekten Größe und solche, deren maximale Betriebsdrehzahl mindestens so hoch wie die auf dem Typenschild des Werkzeugs angegebene maximale Leerlaufdrehzahl ist. Verwenden Sie nur glasfaserverstärkte Scheiben als gekröpfte Trennschleifscheiben.
-
Überprüfen Sie die Trennscheibe vor dem Betrieb sorgfältig auf Risse oder Beschädigung. Falls die Trennscheibe Risse oder Beschädigung aufweist, muss das Teil unverzüglich ausgewechselt werden.
- Befolgen Sie die Anweisungen des Herstellers für korrekte Montage und Verwendung von Trennscheiben. Behandeln und lagern Sie Trennscheiben mit Sorgfalt.
- Verwenden Sie keine getrennten Reduzierbuchsen oder Adapter zur Anpassung von Schleifscheiben mit großem Lochdurchmesser.
- Verwenden Sie nur die für dieses Werkzeug vorgeschriebenen Flansche.
- Achten Sie sorgfältig darauf, dass Spindel, Flansch (insbesondere die Ansatzfläche) und Sicherungsmutter nicht beschädigt werden. Eine Beschädigung dieser Teile kann zu einem Scheibenbruch führen.
- Wenn eine Trennscheibe mit Gewindebohrung am Werkzeug montiert werden soll, achten Sie darauf, dass ihr Gewinde tief genug für die Spindellänge ist.
- Bevor Sie mit der eigentlichen Bearbeitung eines Werkstücks beginnen, sollten Sie das Werkzeug probeweise in einer sicheren Position mindestens 30 Sekunden lang mit der höchsten Leerlaufdrehzahl laufen lassen. Schalten Sie das Werkzeug sofort aus, falls Vibrationen oder Taumelbewegungen vorhanden sind, die Anzeichen für schlechte Montage oder eine schlecht ausgewuchtete Trennscheibe sein können. Überprüfen Sie das Werkzeug zur Ermittlung der Ursache.
- Vergewissern Sie sich, dass das Werkstück sicher abgestützt ist.
- Halten Sie das Werkzeug mit festem Griff.
- Halten Sie die Hände von rotierenden Teilen fern.
-
Vergewissern Sie sich vor dem Einschalten des Werkzeugs, dass Trennscheibe nicht das Werkstück berührt.
-
Verwenden Sie nur die vorgeschriebene Fläche der Schleifscheibe für Schleifarbeiten.
- Verwenden Sie keine Trennscheibe zum Flächenschleifen.
- Nehmen Sie sich vor Funkenflug in Acht. Ha- ten Sie das Werkzeug so, dass Sie und ande Personen oder leicht entzündliche Materialien nicht von den Funken getroffen werden.
- Beachten Sie, dass sich die Schleifscheibe nach dem Ausschalten der Maschine noch weiterdreht.
- Vermeiden Sie eine Berührung des Werkstücks unmittelbar nach der Bearbeitung, weies dann noch sehr heiß ist und Hautverbrennungen verursachen kann.
- Halten Sie das Werkzeug so, dass sich das Netzkabel während der Arbeit stets hinter der Werkzeug befindet.
- Falls der Arbeitsplatz sehr heiß, feucht oder durch leitfähigen Staub stark verschmutzt ist, verwenden Sie einen Kurzschlussschalter (30 mA) zum Schutz des Bedieners.
- Verwenden Sie dieses Werkzeug nicht zum Schneiden von asbesthaltigen Materialien.
- Verwenden Sie kein Wasser oder Schleiföl.
- Achten Sie beim Arbeiten unter staubigen Bedingungen darauf, dass die Ventilationsöffnungen frei gehalten werden. Sollte die Beteigung von Staub notwendig sein, trennen Sie das Werkzeug zuerst vom Stromnetz (nichtmetallische Gegenstände verwenden), und vermeiden Sie eine Beschädigung der Innenteile.
BEWAHREN SIE DIESE HINWEISE SORGFÄLTIG AUF.
BEDIENUNGSHINWEISE
Montage der Schutzhaube (Abb. 1 u. 2)
Wichtig:
Vergewissern Sie sich vor dem Montieren oder Demontieren der Schutzhaube stets, daß die Maschine ausgeschaltet und vom Stromnetz getrennt ist.
Den Hebel nach Lösen der Schraube in Pfeilrichtun ziehen.
Die Schutzhaube so am Lagergehäuse montieren, dass ihre Wölbung in der Vertiefung des Lagergehäuses sitzt.
Die Schutzhaube um 180 Grad drehen. Die Schutzhaube mit der Schraube befestigen, nachdem der Hebel in Pfeilrichtung gezogen worden ist. Je nach Arbeitszweck kann der Anstellwinkel der Schutzhaube mit dem Hebel eingestellt werden.
Entfernen der Schutzhaube
Zum Entfernen der Schutzhaube wenden Sie das Montageverfahren umgekehrt an.
Montage des Seitengriffs (Zusatzgriffs) (Abb. 3)
Wichtig:
Vergewissern Sie sich vor dem Montieren oder ab Demontieren des Seitengriffs stets, daß die Maschine ere ausgeschaltet und vom Stromnetz getrennt ist.
Bringen Sie stets den Seitengriff vor der Arbeit an der Maschine an. Der Seitengriff kann je nach Bevorzugung auf beiden Seiten der Maschine angebracht werden und hält den Schutz in der korrekten Position. Halten Sie die Maschine während der Arbeit stets mit beiden Händen sicher an Schaltergriff und Seitengriff.
\*Spindel-Arretiertaste (Abb. 4)
Drücken Sie die Spindel-Arretiertaste, um die Spindel beim Montieren oder Demontieren von Zubehör am Drehen zu hindern.
VORSICHT:
Betätigen Sie die Spindel-Arretiertaste niemals bei rotierender Spindel, weil dadurch die Maschine beschädigt werden kann.
Montage bzw. Demontage der Schleifscheibe (Abb. 5 u. 6)
Wichtig:
Vor der Montage bzw. Demontage der Schleifscheibe istets sicherstellen, daß der Winkelschleifer ausgeschaltet und der Netzstecker gezogen ist.
Den Innenflansch auf der Spindel anbringen. Die Schleifscheibe über den Innenflansch fügen und die Flanschmutter auf der Spindel befestigen.
Zum Anziehen der Flanschmutter die Spindel-Arretiertaste drücken, damit die Spindel sich nicht drehen kann. Dann die Flanschmutter mit dem Stirnlochschlüssel im Uhrzeigersinn fest andrehen.
Zur Demontage der Schleifscheibe die oben genann- ten Schritte in umgekehrter Reihenfolge ausführen.
Schalterbedienung (Abb. 7)
VORSICHT:
Vergewissern Sie sich vor dem Anschließen der Maschine Maschine stets, dass der Schalter ordnungsgemäß funktioniert und beim Drücken der Seite des Schalthebels in die AUS-Stellung zurückkehrt.
Zum Einschalten der Maschine den Schalthebel nach "I" schieben.
Für Dauerbetrieb den Schalthebel bei gleichzeitigem Niederdrücken seiner Vorderseite auf die Stellung "I" schieben, wie oben beschrieben. Der Schalter rastet dann in der Dauerbetriebsposition ein.
Um das Werkzeug von der eingerasteten Position aus auszuschalten, den Schalthebel bei gleichzeitigem Niederdrücken seiner Rückseite auf die Stellung "O" schieben.
Drehzahl-Stellrad (Für Modell 9560CV, 9561CV, 9562CV, 9563CV, 9564CV, 9565CV) (Fig. 8)
Die Drehzahl kann durch Drehen des Drehzahl-Stellrads auf eine der Stufen von 1 bis 5 verstellt werden.
Durch Drehen des Stellrads in Richtung der Stufe wird die Drehzahl erhöht.
Durch Drehen des Stellrads in Richtung der Stufe wird die Drehzahl verringert.
Die ungefähren Drehzahlen für die einzelnen Stellra Positionen sind aus der nachstehenden Tabelle ersichtlich.
| Position min | ^-1 (Drehzahl) |
| 1 2 800 | |
| 2 4 000 | |
| 3 6 500 | |
| 4 9 000 | |
| 5 11 000 |
VORSICHT:
- Wird das Werkzeug über längere Zeitspannen im Dauerbetrieb mit niedriger Drehzahl betrieben, wird der Motor überlastet und überhitzt.
- Das Drehzahl-Stellrad lässt sich nur bis 5 und zurück auf 1 drehen. Wird es gewaltsam über 5 oder 1 hinaus gedreht, lässt sich die Drehzahl möglicherweise nicht mehr einstellen.
Die mit Elektronikfunktionen ausgestatteten Maschinen weisen die folgenden Merkmale zur Bedienung erleichterung auf.
- Konstantdrehzahlregelung Elektronische Drehzahlregelung zur Aufrechterhaltung einer konstanten Drehzahl.
Feine Bearbeitung wird ermöglicht, weil die Drehzahl selbst unter Belastung konstant gehalten wird.
- Soft-Start-Funktion Diese Funktion gewährleistet Sicherheit und ruckfreies Anlaufen durch Anlaufstoßunterdrückung
- Überlastschalter Wird die zulässige Belastung der Maschine überschritten, wird sie automatisch abgeschaltet, um Motor und Schleifscheibe zu schützen. Verringert sich die Belastung wieder auf ein zulässiges Niveau, wird die Maschine automatisch wieder gestartet.
Bedienung (Abb. 9)
VORSICHT:
Schalten Sie die Maschine nach dem Betrieb stets aus, und warten Sie, bis die Schleifscheibe zum vollkommenen Stillstand gekommen ist, bevor Sie die Maschine hinlegen.
Halten Sie die Maschine mit beiden Händen fest. Schalten Sie die Maschine ein und warten, bis sie die max. Drehzahl erreicht hat. Dann die Schleifscheibe oder den Schleifteller auf das Werkstück aufsetzen. Im allgemeinen sollte die Unterkante der Schleif- scheibe bzw. des Schleiftellers in einem Winkel von ca. 15° – 30° zur Werkstückoberfläche gehalten werden.
Beim Einschleifen einer neuen Scheibe den Winkelschleifer nicht in Richtung B bewegen, da er sonst in das Material einschneidet. Sobald die Schleifscheibenkante durch Gebrauch abgerundet ist, kann die Schleifscheibe sowohl in Richtung A als auch in Richtung B bewegt werden.
WARNUNG:
- Eine zusätzliche Kraftausübung auf den Winkelschleifer ist in keinem Fall erforderlich. Durch das Gewicht der Maschine wird ausreichend Druck auf das Material ausgeübt. Forcierte Handhabung und ein zu starker Druck können zum Bruch der Schleif-scheibe und somit zur Gefährdung des Bedienen-den führen.
- Bei fortgesetztem Gebrauch einer abgenutzten Schleifscheibe kann diese zerbersten und schwere Verletzungen verursachen.
SWARTUNG
VORSICHT:
Vor Arbeiten an der Maschine vergewissern Sie sich, daß sich der Schalter in der "OFF"-Position befindet und der Netzstecker gezogen ist.
Reparatur und Wartung (Abb. 10)
Die Maschine und ihre Kühlluft-Ventilationsöffnungen müssen immer sauber gehalten werden. Wenn Fremdkörper diese Öffnungen blockieren, müssen sie entfernt werden.
Um die Sicherheit und Zuverlässigkeit dieses Gerätes zu gewährleisten, sollten Reparatur-, Wartungs-, und Einstellarbeiten nur von Makita autorisierten Werkstätten oder Kundendienstzentren unter ausschließlicher Verwendung von Makita-Originalersatzteilen ausgeführt werden.
CE-KONFORMITÄTSERKLÄRUNG
Hiermit erklärt der Unterzeichnete, Yasuhiko Kanzaki, Bevollmächtigter von Makita Corporation, 3-11-8 Sumiyoshi-Cho, Anjo, Aichi 446-8502 Japan, daß dieses von der Firma Makita Corporation in Japan hergestellte Produkt
(Serien-Nr.: Serienproduktion)
gemäß den Ratsdirektiven 73/23/EWG, 89/336/EWG und 98/37/EG mit den folgenden Normen bzw. Normendokumenten übereinstimmen:
Geräusch- und Vibrationsentwicklung des Modells 9560C/9560CV/9561C/9561CV/9562C/9562CV
Der typische A-bewertete Schalldruckpegel beträgt 83 dB (A).
Der Lärmpegel kann während des Betriebs 85 dB (A) überschreiten.
- Gehörschutz tragen. -
Der gewichtete Effektivwert der Beschleunigung beträgt 4 m/s.
SVENSKA
Geräusch- und Vibrationsentwicklung des Modells 9563C/9563CV/9564C/9564CV/9565C/9565CV
Der typische A-bewertete Schalldruckpegel beträgt 83 dB (A).
Der Lärmpegel kann während des Betriebs 85 dB (A) überschreiten.
- Gehörschutz tragen. -
Der gewichtete Effektivwert der Beschleunigung beträgt 5 m/s ^2 .
