MANUALE UTENTE PX BOWERS & WILKINS

1. Contenuto della confezione 3

Informazioni per l’ambiente 3

3. Carica della batteria 4

4. Utilizzo della cufa 4

5. Accensione e spegnimento 4

6. Connessione Bluetooth 5

6.1 Note sulla connessione Bluetooth 5

7. Controllo della riproduzione via Bluetooth

8. Ascolto in condizioni reali 5

9. Utilizzo della PX con uno smartphone 5

10. Utilizzo della cufa collegata via cavo

11. Aggiornamenti rmware 6

12. Ripristino e riavvio 6

Caratteristiche tecniche 7 Versione software – V7.134 ITALIANO

1. Contenuto della confezione

I Cufa PX Wireless II Cavo USB per audio e ricarica III Cavo audio con spinotti jack IV Custodia V Documentazione Informazioni per l’ambiente Questo prodotto è realizzato in conformità alle normative internazionali sulla limitazione delle sostanze pericolose (RoHS) come pure sulla registrazione, valutazione, autorizzazione e limitazione delle sostanze chimiche (REACH) e sullo smaltimento delle apparecchiature elettriche ed elettroniche (WEEE). Fare riferimento alle indicazioni dell’autorità del vostro Paese per il corretto riciclo o smaltimento del prodotto.

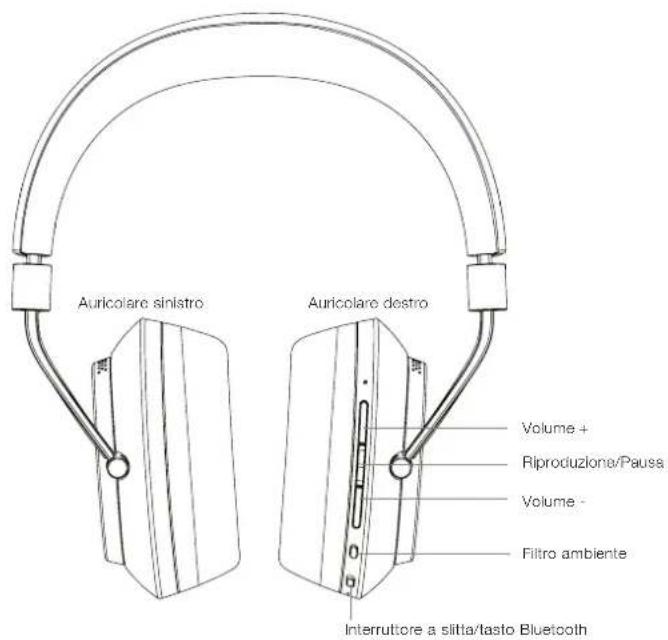

Una volta accesa tramite l’interruttore a slitta situato nella parte inferiore del padiglione dell’auricolare destro (che, quando premuto, svolge anche la funzione di tasto Bluetooth), la cufa PX può essere controllata con i tasti Riproduzione/Pausa, Volume+ e Volume – al centro del padiglione. Anche un dispositivo esterno collegato tramite Bluetooth o cavo USB può controllare il volume della cufa e la riproduzione audio. Un indicatore luminoso in prossimità dell’interruttore a slitta segnala lo stato della connessione Bluetooth ed il livello di carica della batteria. La cufa emette anche segnali acustici in risposta ad alcuni comandi o al vericarsi di determinate condizioni di funzionamento. Nota: Le informazioni fornite dall’indicatore luminoso sono elencate in Figura 7. Nota: Per attivare o disattivare i segnali acustici premere contemporaneamente i tasti Riproduzione/Pausa e Volume +. Nel padiglione destro sono presenti anche una presa USB ed una presa jack audio e, sotto il cuscinetto rimovibile, un piccolo foro permette di accedere con un oggetto a punta o una graffetta aperta al tasto di riavvio. Nota: Il collegamento della cufa tramite cavo audio con spinotti jack e cavo USB sono descritti nella Sezione 10. In ognuno degli auricolari sono collocati dei sensori di prossimità che permettono alla cufa di entrare in modalità standby e disconnettersi dai dispostivi Bluetooth due minuti dopo aver smesso di indossarla, salvo riprendere il normale funzionamento e riconnettersi all’ultimo dispositivo Bluetooth al quale era collegata una volta indossata di nuovo. Un altro tasto a anco dell’interruttore a slitta consente l’attivazione o la disattivazione del ltro ambiente che sovraintende alla cancellazione del rumore. Tale ltro agisce su tutti gli ingressi della cufa: Bluetooth, USB e jack audio. Nota: Le funzioni dei tasti della cufa sono riassunte in Figura 8. La cufa PX può essere controllata nelle sue funzioni, tra le quali ltro ambiente e passaggio delle voci, tramite la specica applicazione Bowers & Wilkins Headphones disponibile gratuitamente per dispositivi iOS ed Android. Anche la sensibilità dei rilevatori di prossimità può essere regolata attraverso tale applicazione. Figura 1 Principali comandi Presa jack audio Interruttore a slitta/tasto Bluetooth Volume - Filtro ambiente Foro di accesso al tasto di riavvio Riproduzione/Pausa Volume + Figura 2 Vista da sotto Presa USB Indicatore luminoso Auricolare destro Auricolare sinistro Auricolare sinistro Auricolare destro35 ITALIANO

3. Carica della batteria

La cufa PX viene spedita con la batteria parzialmente carica e può pertanto essere utilizzata immediatamente. Tuttavia è buona pratica ricaricare completamente la batteria prima di impiegarla. Possono essere necessarie no a 3 ore per raggiungere la piena carica, durante questo tempo è comunque possibile utilizzarla. Nota: Il colore assunto dall’indicatore luminoso all’atto dell’accensione segnala lo stato della batteria. Verde indica una carica superiore al 50%, giallo tra il 30 ed il 50% mentre rosso inferiore al 30%. Se l’indicatore lampeggia in rosso signica che la batteria è troppo scarica per assicurare il corretto funzionamento della cufa. Tutte le segnalazioni fornite dall’indicatore sono elencate in Figura 7. Per ricaricare la batteria seguire le indicazioni sotto riportate.

• Utilizzare il cavo USB in dotazione per collegare la cufa ad una presa USB alimentata, ad esempio di un computer oppure di un caricabatterie USB a 230 V o da auto.

• Durante la carica l’indicatore luminoso lampeggia in verde. All’aumentare del livello di carica l’indicatore lampeggerà con minor frequenza no a rimanere stabilmente acceso una volta raggiunta la piena carica.

4. Utilizzo della cufa

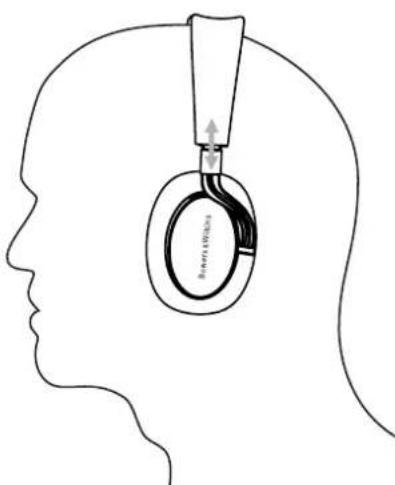

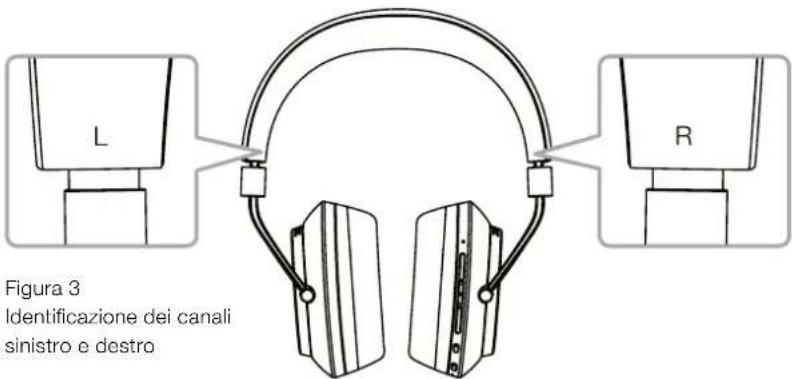

Il corretto utilizzo della cufa assicura di ottenere le massime prestazioni. Per prima cosa identicare i canali sinistro e destro tramite le lettere L (sinistra) ed R (destra) presenti nella parte bassa dell’archetto superiore, come indicato in Figura 3. Indossare la cufa regolando la posizione degli auricolari no a farli poggiare perfettamente centrati sulle orecchie come illustrato in Figura 4. Assicurarsi che gli auricolari non tirino verso l’alto provocando un’inutile pressione sulla testa. Si consiglia di riporre la PX nella sua custodia quando non utilizzata. Nota: Se si indossano occhiali, questi possono distorcere il prolo delle orecchie interferendo con le prestazioni del ltro ambiente. Allo stesso modo capelli intrappolati tra orecchie e auricolari possono compromettere il regolare funzionamento dei sensori di prossimità.

5. Accensione e spegnimento

Per accendere la PX spostare verso destra l’interruttore a slitta come indicato in Figura 5. La cufa è progettata per passare in modo intelligente alla modalità standby e disconnettersi dai dispositivi Bluetooth collegati quando non in uso e riprendere il normale funzionamento quando la si indossa nuovamente. In genere, quindi, non è necessario spegnerla. Se invece la si desidera spegnere denitivamente, spostare verso destra l’interruttore a slitta e tenerlo in quella posizione per 1 o 2 secondi. L’indicatore lampeggia in rosso per confermare lo spegnimento. All’accensione ed allo spegnimento la cufa emette un segnale acustico. Nota: Se la PX accesa non viene utilizzata per oltre 2 minuti, passa automaticamente alla modalità standby per preservare la carica della batteria. Nota: La sensibilità dei rilevatori di prossimità situati negli auricolari che comandano il passaggio da accensione a standby e viceversa può essere regolata tramite l’applicazione Bowers & Wilkins Headphones. Figura 3 Identicazione dei canali sinistro e destro Figura 4 Regolazione degli auricolari Figura 5 Accensione36 ITALIANO

6. Connessione Bluetooth

Per collegare la PX a un dispositivo audio Bluetooth è necessario prima “abbinarla” al dispositivo stesso. Una volta abbinati, sia il dispositivo Bluetooth, sia la cufa si “ricorderanno” l’uno dell’altra così da essere in grado di riconnettersi rientrando nel raggio d’azione. Quando si accende per la prima volta, la cufa entra automaticamente in modalità di abbinamento. Per abbinare un dispositivo seguire i seguenti passi:

• Assicurarsi che la cufa sia accesa ed in modalità di abbinamento. L’indicatore lampeggia in blu.

• Aprire le impostazioni Bluetooth sul dispositivo che si desidera abbinare e vericare che il Bluetooth sia attivo. Una volta individuata, la PX comparirà nell’elenco dei dispositivi disponibili come ‘PX Bowers & Wilkins’. Selezionarla e chiudere le impostazioni Bluetooth.

• L’indicatore luminoso sulla PX lampeggerà per segnalare l’abbinamento in corso e, una volta completato, si accenderà stabilmente in blu. Inoltre verrà emesso un segnale acustico di conferma dell’abbinamento.

• Una volta effettuata la connessione, assicurarsi che la PX sia selezionata come dispositivo di riproduzione nell’applicazione utilizzata per ascoltare musica. Per ogni successivo abbinamento di dispositivi la modalità di abbinamento deve essere attivata manualmente come illustrato in Figura 6.

• Con la cufa accesa, premere e mantenere premuto per 2 secondi il tasto Bluetooth incorporato nell’interruttore a slitta di accensione. L’indicatore lampeggia in blu e viene emesso un segnale acustico di conferma dell’attivazione della modalità di abbinamento.

• Ancora una volta aprire le impostazioni Bluetooth sul dispositivo che si desidera abbinare, vericare che il Bluetooth sia attivo e cercare nell’elenco dei dispositivi disponibili l’indicazione ‘PX Bowers & Wilkins’. Selezionarla e chiudere le impostazioni Bluetooth. Nota: La cufa esce automaticamente dalla modalità di abbinamento Bluetooth se nessun dispositivo viene abbinato entro 5 minuti. Nota: L’abbinamento ad un dispositivo può occasionalmente fallire. L’indicatore in questo caso emette dei lampi per 2 secondi. Ripetere l’operazione tenendo i due dispositivi uno in prossimità dell’altro.

6.1 Note sulla connessione Bluetooth

• La PX può memorizzare no a otto dispositivi Bluetooth abbinati. È possibile connettere contemporaneamente alla cufa due dispositivi per, ad esempio, riprodurre musica con uno e telefonare con l’altro.

• Al momento della riaccensione o a seguito di un periodo di standby, la cufa si ricollegherà all’ultimo dispositivo cui era connessa se quest’ultimo si trova acceso entro il raggio d’azione. Altri dispositivi non verranno connessi automaticamente, ma sarà necessario farlo manualmente agendo dalle rispettive impostazioni Bluetooth.

• Se disconnessa, premendo il tasto Bluetooth in qualsiasi momento la cufa tenterà di ricollegarsi all’ultimo dispositivo connesso se disponibile entro il raggio d’azione. Figura 6 Attivazione manuale della modalità di abbinamento Bluetooth

• Per disconnettere un dispositivo Bluetooth dalla PX premere il tasto Bluetooth due volte in rapida successione. Ciò scollegherà tutti i dispositivi Bluetooth connessi. La cufa emetterà un segnale acustico quando il Bluetooth viene disattivato.

• I dispositivi abbinati alla cufa possono essere cancellati dalla memoria premendo e mantenendo premuti per 2 secondi i tasti Volume – e Bluetooth. Una volta cancellata la memoria l’indicatore lampeggerà e la cufa verrà riavviata.

7. Controllo della riproduzione via

Bluetooth I tasti Riproduzione/Pausa, Volume + e Volume– possono essere utilizzati per controllare la riproduzione audio via Bluetooth.

• Per alzare il volume premere il tasto Volume +.

• Per abbassare il volume premere il tasto Volume -.

• Per avviare la riproduzione o metterla momentaneamente in pausa premere brevemente il tasto Riproduzione/Pausa.

• Per passare alla traccia successiva premere due volte in rapida successione il tasto Riproduzione/ Pausa.

• Per tornare alla traccia precedente premere tre volte in rapida successione il tasto Riproduzione/ Pausa.

8. Ascolto in condizioni reali

Il ltro ambiente della PX consente di attivare la cancellazione del rumore. Tale ltro (normalmente disattivato) si avvia premendo il relativo tasto sul lato del padiglione dell’auricolare destro. Sono disponibili tre differenti opzioni con caratteristiche di cancellazione del rumore ottimizzate per ambienti diversi, come Ufcio, Città, Aereo, selezionabili tramite l’applicazione Bowers & Wilkins Headphones. Il tasto consente di attivare o disattivare il ltro ambiente selezionando l’ultimo prolo di ltratura utilizzato. La funzione di passaggio delle voci permette di lasciar arrivare all’ascoltatore taluni suoni dell’ambiente circostante, come conversazioni, annunci o segnalazioni di sicurezza, in modo chiaro senza necessità di togliersi la cufa. L’attivazione della funzione e la regolazione del livello delle voci percepite avviene attraverso l’applicazione Bowers & Wilkins Headphones. Nota: Le funzioni di cancellazione del rumore e passaggio delle voci sono attive anche quando la cufa non riproduce segnali audio. Durante la riproduzione il grado di intellegibilità delle voci che giungono all’ascoltatore dipende dal tipo di musica e dal livello al quale viene ascoltata. Nota: Se si indossano occhiali, questi possono distorcere il prolo delle orecchie interferendo con le prestazioni del ltro ambiente. Allo stesso modo capelli intrappolati tra orecchie e auricolari possono compromettere il regolare funzionamento dei sensori di prossimità.

9. Utilizzo della PX con uno smartphone

La cufa PX può essere utilizzata per effettuare conversazioni telefoniche quando connessa tramite Bluetooth ad uno smartphone.

• Per rispondere ad una chiamata in arrivo premere brevemente il tasto Riproduzione/Pausa.

• Per riutare una chiamata in arrivo premere e mantenere premuto per 2 secondi il tasto Riproduzione/Pausa.

• Per terminare una chiamata premere brevemente iltasto Riproduzione/Pausa. Rispondendo ad una chiamata il usso audio trasmesso via Bluetooth viene messo in pausa e riprende al termine della telefonata. Nota: L’utilizzo della cufa per conversazioni telefoniche necessita che la stessa sia connessa via Bluetooth al dispositivo utilizzato per effettuare o ricevere le chiamate. 2 secondi37 ITALIANO

10. Utilizzo della cufa collegata via cavo

Oltre al funzionamento wireless, la PX può essere collegata ad una sorgente tramite i cavi audio con spinotti jack o USB forniti in dotazione. Il collegamento via cavo audio con spinotti jack è utile quando la cufa viene utilizzata a bordo di un aereo o con sorgenti sprovviste di Bluetooth, come, ad esempio, un sistema Hi-Fi tradizionale. Nota: La PX deve essere accesa ed avere la batteria carica per riprodurre musica utilizzando ilcavo audio. Il collegamento USB consente alla PX di funzionare come dispositivo di uscita audio USB quando collegata a un computer. Nota: I cavi audio e USB possono essere collegati contemporaneamente in modo da continuare la ricarica della batteria mentre si utilizza l’ingresso jack per riprodurre musica. Il collegamento del cavo audio alla presa jack e l’utilizzo della PX sono descritti di seguito:

• Prendere un’estremità del cavo audio ed inserire lo spinotto nella presa jack situata nella parte inferiore del padiglione dell’auricolare destro. Assicurarsi che lo spinotto sia completamente inserito. Collegare l’altra estremità alla presa cufa di un dispositivo di riproduzione audio.

• I controlli di volume della cufa ed il tasto Riproduzione/Pausa non sono attivi quando si utilizza questo tipo di collegamento.

• Collegando un cavo audio si mette automaticamente in pausa lo streaming Bluetooth della PX. Per ripristinare il funzionamento del Bluetooth, scollegare il cavo audio estraendo il jack dal padiglione dell’auricolare destro. Il collegamento del cavo USB all’omonima presa e l’utilizzo della PX sono descritti di seguito:

• Scollegare tutti i dispositivi Bluetooth premendo due volte in rapida successione il tasto Bluetooth sul padiglione dell’auricolare destro. Nota: Per riprodurre le audio tramite USB è necessario scollegare il Bluetooth.

• Inserire la piccola spina USB-C nella presa sul lato inferiore del padiglione dell’auricolare destro. Collegare la spina USB-A più grande in una presa USB del computer. Se la presa USB del computer è alimentata, la batteria della PX inizia immediatamente a caricarsi.

• Selezionare la cufa PX come dispositivo di riproduzione nel pannello di controllo dell’uscita audio del computer. I le audio selezionati nel software di riproduzione del computer verranno ora riprodotti in cufa.

• I controlli di volume della cufa ed il tasto Riproduzione/Pausa funzionano normalmente quando si impiega il collegamento USB.

• Per ripristinare le funzioni Bluetooth della cufa premere il pulsante Bluetooth. La PX tenterà di collegarsi all’ultimo dispositivo connesso, se disponibile.

11. Aggiornamenti rmware

Il rmware della PX potrà occasionalmente essere soggetto ad aggiornamenti per migliorare le prestazioni della cufa ed aggiungere nuove funzionalità. Quando si dovesse rendere disponibile un aggiornamento del rmware, verrà noticato tramite l’applicazione Bowers & Wilkins Headphones. Toccare la notica per avviare l’aggiornamento. Nota: La cufa e il dispositivo mobile devono rimanere accesi e nelle immediate vicinanze durante l’aggiornamento del rmware. Èimportante inoltre che la carica residua della batteria della cufa sia sufciente per completare il processo di aggiornamento. L’applicazione indicherà se la carica della batteria è insufciente per completare le operazioni di aggiornamento.

12. Ripristino e riavvio

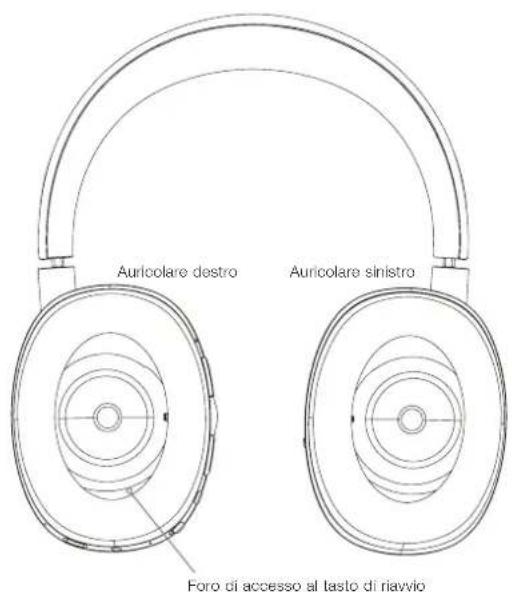

La cufa può essere riportata alle impostazioni predenite utilizzando l’opzione di ripristino alle condizioni di fabbrica presente nell’applicazione Bowers & Wilkins Headphones, oppure può essere riavviata premendo il relativo tasto sotto al piccolo foro all’interno dell’auricolare destro evidenziato in Figura 1. Per accedere al tasto di riavvio servirsi di un graffetta aperta o di altro oggetto a punta. Premere e mantenere premuto il tasto per 2 secondi. La cufa si spegnerà durante il processo di riavvio. Riaccenderla per completare l’operazione. Nota: Effettuando il riavvio tramite il relativo tasto non viene cancellato l’elenco dei dispositivi Bluetooth precedentemente abbinati.
