MANUALE UTENTE LB 60 BEURER

Umidifficatore dell´aria Instruzioni per l´uso

Gentile cliente, La ringraziamo per aver scelto un prodotto del nostro assortimento. Il nostro nome è garanzia di prodotti di elevata qualità, sottoposti a regolari controlli nei settori calore, pressione, temperatura corporea, peso, terapia dolce, massaggio ed aria. Per avere sempre grandi soddisfazioni dal suo prodotto, la preghiamo di leggere con estrema atten- zione queste istruzioni per l’uso. Le conservi per uso futuro e le metta a disposizione anche di eventuali altri utilizzatorii. Cordiali saluti Il vostro team Beurer22

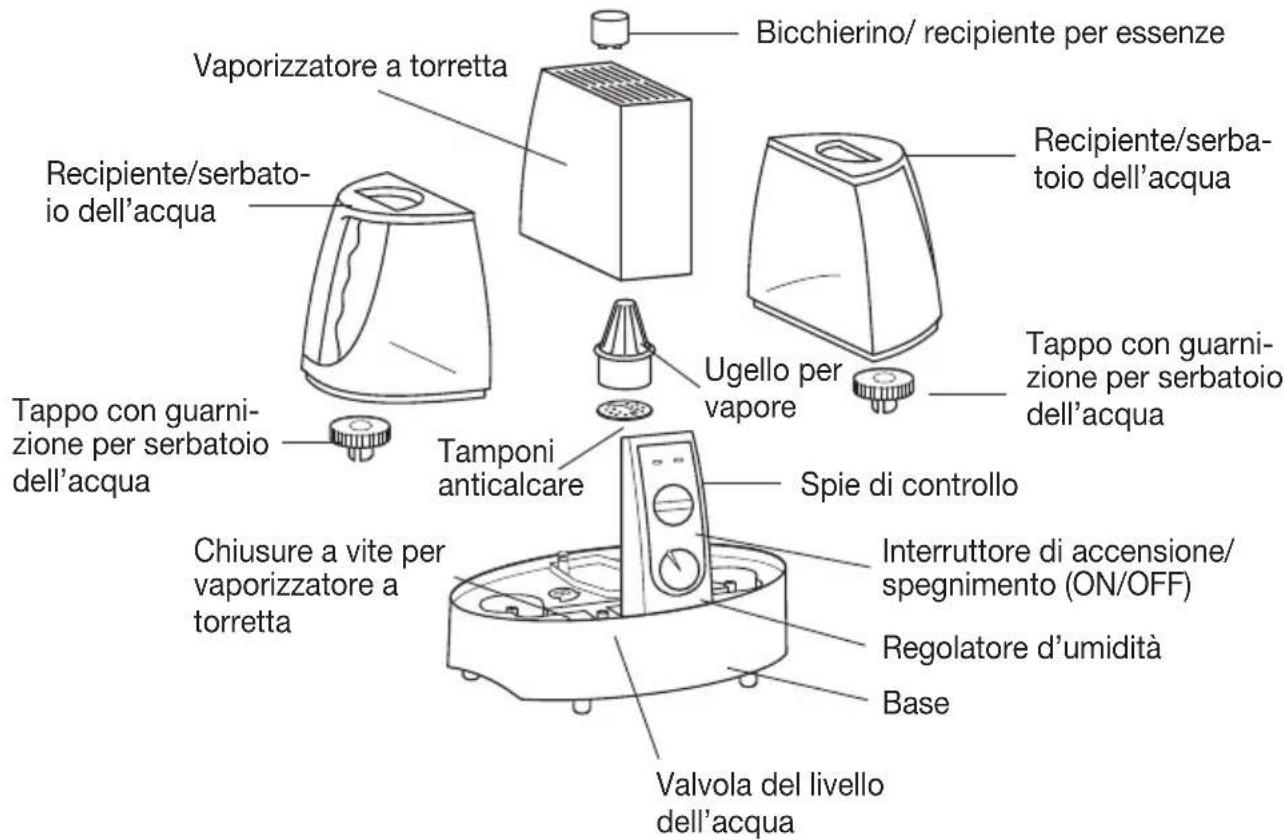

Chiusure a vite per vaporizzatore a torretta Valvola del livello dell’acqua Bicchierino/ recipiente per essenze Recipiente/serba- toio dell’acqua Recipiente/serbato- io dell’acqua Ugello per vapore Spie di controllo Interruttore di accensione/ spegnimento (ON/OFF) Regolatore d’umidità Base Tamponi anticalcare Tappo con guarni- zione per serbatoio dell’acqua Tappo con guarni- zione per serbatoio dell’acqua Vaporizzatore a torretta

1.2 Pannello di comando

1.2.1 Spie di controllo

verde: L’apparecchio è acceso

Premendo il pulsante, l’apparecchio si accende. Quando l’apparecchio è acceso la spia di controllo verde si accende.

1.2.3 Regolatore di umidità

Con questo regolatore è possibile impostare l’umidità relativa dell’aria desiderata. Se si desidera avere poca umidità, ruotare il regolare verso sinistra in direzione „gocce piccole“, se si vuole ottenere un’umidità elevata ruotarlo verso destra in direzione „gocce grandi“. Poiché l’umidità relativa dell’aria può essere regolata tra il ca. 20 e il 90%, è possibile impostare il valore secondo la propria personale percezione.

2. Importanti avvertenze

Leggere attentamente le istruzioni per l’uso e metterle a disposizione anche di altri eventuali utilizzatori onde evitare danni. - L’umidificatore non può essere azionato senza serbatoi dell’acqua. - ATTENZIONE: Poiché all’interno di questo umidificatore dell’aria vengono raggiunte temperature elevate, si raccomanda di adottare opportune misure precauzionali, in particolare in presenza di bambini, e di collocare l’apparecchio in un luogo inaccessibile ai bambini. - Posizionare l’apparecchio in modo che le feritoie d’uscita dell’aria non siano rivolte direttamente contro la parete. L’umidità potrebbe infatti danneggiare la parete, in particolare la tappezzeria. !23 - Proteggere l’apparecchio da sorgenti di calore troppo ravvicinate, quali ad es. forni, radiatori o luce solare diretta. - Utilizzare l’umidificatore esclusivamente in locali chiusi. - Non conservare benzina o altre sostanze infiammabili nelle vicinanze dell’apparecchio. - Per riempire i serbatoi utilizzare esclusivamente acqua del rubinetto fredda e pulita oppure acqua distillata. - Prima di mettere in funzione l’apparecchio, assicurarsi di avere perfettamente chiuso il serbatoio con il relativo tappo provvisto di guarnizione. - Non bloccare la valvola del livello dell’acqua/l’interruttore a galleggiante situati sulla base dell’apparecchio. - Non aggiungere sostanze profumate nell’acqua (soltanto nell’apposito recipiente per essenze). Dopo la pulizia dell’apparecchio, fare attenzione a rimuovere accuratamente tutti i detergenti prima del nuovo uso. - Fare attenzione che la plastica non venga a contatto con oli essenziali, che possono provocarne la deformazione. Se si desiderano utilizzare oli essenziali o sostanze aromatiche, chiarire con il produttore di tali sostanze la loro compatibilità con la plastica. Il recipiente per essenze è in poli- propilene (PP). - Evitare il contatto con superfici bollenti. ATTENZIONE: il vapore fuoriesce a una temperatura molto elevata: PERICOLO DI SCOTTATURE! - Collocare l’apparecchio soltanto su superfici robuste, piane e insensibili all’acqua. - Durante il funzionamento, non tenere in nessun caso mani e viso sull’uscita del vaporizzatore a torretta. - Non cercare di rimuovere il vaporizzatore a torretta, l’ugello del vapore o il tampone anticalcare durante il funzionamento o entro 15 minuti dallo spegnimento e dalla rimozione della spina. Si raccomanda comunque di smontare questi componenti per la pulizia. - Il presente apparecchio può essere azionato esclusivamente alla tensione indicata sulla targhetta. - Assicurarsi di avere sempre le mani asciutte quando si utilizza l’apparecchio. - Prima di mettere in funzione l’apparecchio, controllare che il cavo non sia danneggiato. - Collocare il cavo in modo che l’apparecchio non possa essere rovesciato. - Non è consentito ribaltare, spostare o svuotare l’apparecchio quando è acceso o collegato alla rete elettrica. - Se si desidera cambiare posizione all’apparecchio, prima di tutto spegnerlo, staccare la spina dalla presa di rete ed estrarre i serbatoi dell’acqua. - Fare attenzione che l’acqua non penetri all’interno dell’apparecchio, né raggiunga il cavo o la spina. - Spegnere sempre l’apparecchio quando i serbatoi sono vuoti oppure in caso di inutilizzo. - Se non si intende utilizzare l’apparecchio per periodi prolungati, estrarre sempre la spina dalla presa di rete e pulire l’apparecchio. - Prima di procedere alla pulizia, staccare la spina di rete. - Pulire l’apparecchio esclusivamente nel modo indicato. - Le riparazioni su apparecchi elettrici possono essere eseguite soltanto da tecnici specializzati. Eventuali riparazioni improprie possono causare gravi pericoli per l’utilizzatore. - L’eventuale uso improprio ovvero contrario a quanto indicato nelle presenti istruzioni per l’uso comporta, in certi casi, pericolo d’incendio!

3.1 Messa in funzione

Questo apparecchio serve per umidificare l’aria ambiente.

• Innanzitutto rimuovere tutte le protezioni di imballaggio e trasporto.

• Collocare l’apparecchio su una superficie robusta, piana e insensibile all’acqua.

• Verificare che nel recipiente di vaporizzatore vi sia un tampone anti-calcare (v. Capitolo „3.4 Tampone anticalcare“ ). A tal fine rimuovere i due serbatoi dell’acqua, sbloccare il vaporizzatore a torretta, ruotando le chiusure a vite verso l’esterno, ed estrarre la torretta. Ruotando energica- mente in senso antiorario è possibile allentare l’ugello del vapore ed estrarlo dal dispositivo di bloccaggio. A questo punto nel recipiente di vaporizzazione dovrebbe esservi un tampone anti- calcare disteso. Per rimontare l’apparecchio procedere in sequenza inversa, facendo attenzione a bloccare bene l’ugello del vapore e il vaporizzatore a torretta.24

• Riempire i serbatoi secondo la descrizione riportata al capitolo 3.2 e montare entrambi i recipienti sull’apparecchio. Per effetto del „principio dell’abbeveratoio per uccelli“, ora l’acqua può pene- trare nella base e nel recipiente del vaporizzatore, scorrendo sempre nella quantità necessaria alla vaporizzazione.

• Inserire a fondo la spina di rete nella presa.

• Accendere l’apparecchio - le spie di controllo si accendono per un istante. Ruotare il regolatore di umidità dell’aria verso destra fino ad avvertire un leggero clic, che segnala il superamento dell’umidità dell’aria rilevata dall’apparecchio nell’ambiente. Tale condizione dura alcuni minuti, fino al riscaldamento e all’entrata in funzione dell’apparecchio.

• Quando i serbatoi dell’acqua sono vuoti (ciò accade in genere dopo circa 24 ore d’esercizio), la spia di controllo rossa si accende e l’apparecchio si arresta.

• Quando il livello dell’acqua scende al di sotto del minimo durante il funzionamento, l’unità riscal

dante si spegne e si accende la spia di controllo rossa. L’apparecchio funziona fino a quando nei due serbatoi o nella base è presente acqua. In certi casi i serbatoi non si svuotano alla stessa velocità. L’apparecchio può funzionare con uno o con entrambi i serbatoi.

3.2 Riempimento dei serbatoi dell’acqua

• Innanzitutto spegnere l’apparecchio e staccare la spina.

• Togliere i serbatoi e aprire i coperchi. Riempirli con acqua fredda del rubinetto. Richiudere i ser

batoi ruotandoli a fondo in senso orario, facendo attenzione che sia presente la guarnizione e che chiuda perfettamente. A questo punto rimontare con precauzione i serbatoi sull’apparecchio, facendo attenzione che siano ben inseriti nella propria sede poiché, in caso contrario, l’umidificatore non può funzionare correttamente.

3.3 Utilizzo del recipiente per essenze

Con il recipiente per essenze è possibile liberare nell’ambiente sostanze aromatiche, erbe e profumi.

• Spegnere l’apparecchio e lasciare raffreddare la scatola e il vaporizzatore a torretta.

• Riempire con precauzione il recipiente con la sostanza desiderata. Si raccomanda di non riempirlo oltre la metà.

• A questo punto, collocare il recipiente con precauzione al centro della griglia d’uscita dell’aria del vaporizzatore a torretta.

3.4 Tampone anti-calcare

Poiché questo umidificatore funziona secondo il principio della vaporizzazione, nell’aria da respirare non arrivano particelle contenute nell’acqua, che rimangono invece nel recipiente del vaporizzatore. Sull’ampia superficie del tampone si accumulano le sostanze minerali presenti nell’acqua, in primo luogo il calcare, che può essere facilmente rimosso dall’apparecchio assieme al tampone, evitando così la formazione di depositi. L’apparecchio funziona anche senza tamponi, ma richiede in tal caso una pulizia più frequente. Durante il funzionamento l’acqua raggiunge una temperatura molto elevata. Se si intende rimuovere il tampone, occorre lasciare raffreddare l’acqua oppure utilizzare una pinzetta. La durata di un tampone dipende dal grado di durezza dell’acqua utilizzata nell’apparecchio. Nelle zone con grado di durezza medio, si raccomanda di sostituire il tampone dopo circa 3 settimane di funzionamento continuo. I tamponi anti-calcare di ricambio possono essere ordinati presso l’assistenza o il rivenditore locale (art. n° 066.98). Per controllare quando è necessario sostituire il tampone, lasciare raffreddare l’acqua, quindi estrarre il tampone. Se è rigido e non più flessibile, deve essere sostituito. Un ulteriore segnale della necessità di cambiare il tampone è rappresentato dai depositi di calcare sui lati interni del recipiente di vaporizzazione. Se dopo un certo tempo il tampone si dissolve, non utilizzare più tamponi in futuro. Ciò accade per lo più in caso di esercizio con acqua molto dolce.

4. Pulizia e manutenzione

L’acqua contiene calcare e altre particelle. Anche in caso di utilizzo dei tamponi, nel recipiente del25 vaporizzatore si possono formare depositi che compromettono le prestazioni dell’apparecchio. Nell’acqua possono inoltre accumularsi germi di diversa natura, in particolare su tutte le superfici a contatto con l’acqua. Per tali motivi è indispensabile pulire regolarmente l’apparecchio, che potrà così essere utilizzato a lungo con grande soddisfazione. Si segnala che l’utilizzo d’acqua con grado di durezza elevato richiede una pulizia più frequente.

1. Prima di procedere alla pulizia, spegnere l’apparecchio e staccare la spina dalla rete.

2. Togliere i serbatoi e svuotarli. Attendere come minimo 15 minuti dopo lo spegnimento, fino al

completo raffreddamento dell’acqua bollente all’interno dell’apparecchio. Rimuovere il vaporiz- zatore a torretta e l’ugello del vapore come descritto al capitolo 3.1 Messa in funzione.

3. Per decalcificare l’apparecchio, in primo luogo svuotare l’acqua contenuta nella base. Per

eseguire questa operazione afferrare l’apparecchio con entrambe le mani e rovesciare l’acqua LATERALMENTE dalla base. Non versare in nessun caso acqua sul pannello di comando, sul cavo di rete, sulle aperture della scatola o nelle aperture interne del pannello di comando e non tenere mai l’apparecchio sotto l’acqua corrente!

4. Versare decalcificante nella base (ad es. aceto bianco) in quantità tale da coprire completa-

mente tutte le parti in cui vi sia passaggio d’acqua (in particolare il recipiente di vaporizzazione e i tubi). Lasciare agire il liquido per circa 20-30 minuti. Attenersi alle istruzioni del produttore del decalcificante.

5. A questo punto rovesciare di nuovo l’apparecchio LATERALMENTE e rimuovere il liquido

decalcificante. Versare quindi acqua calda e pulita nei serbatoi e nel vaporizzatore a torretta, risciacquando i residui d’aceto. Rimuovere tutti i depositi nella base, se necessario utilizzando una spazzola dentata da eliminare. Svuotare di nuovo lateralmente l’apparecchio. Rimuovere con un raschietto metallico i depositi ancora eventualmente presenti nel recipiente di vaporizzazione. Non utilizzare lame metalliche sulle parti in plastica. Fare sempre attenzione a non versare acqua all’interno dell’apparecchio, nelle aperture o sul cavo!!!

6. Per pulire i serbatoi dell’acqua, sciogliere un cucchiaio da tè di cloro per uso domestico in circa

4 litri d’acqua. Durante l’operazione di disinfezione attenersi sempre alle istruzioni del produt- tore. Lasciare agire la soluzione per 20 minuti e muovere il serbatoio un paio di minuti, in modo da bagnare tutte le superfici. Quindi svuotare completamente i serbatoi e sciacquarli a fondo, fino a non avvertire più alcun odore di cloro. Riempire i serbatoi con acqua fredda e pulita e rimontarli sull’apparecchio.

7. Non utilizzare mai benzina, cherosene, liquidi lavavetri, abrasivi, detersivi per mobili, diluenti o

altri solventi per pulire l’umidificatore.

8. I serbatoi dell’acqua vanno svuotati ogni giorno, sciacquati e riempiti di nuovo con acqua del

9. Per pulire le superfici, si consiglia di usare acqua con un detergente delicato e un panno umido.

Lavare con acqua pulita e lasciare asciugare.

10. Quando l’apparecchio è pulito e asciutto, se necessario sostituire il tampone. Montare l’ugello

del vapore e ruotarlo in senso orario fino ad avvertire uno scatto. Installare il vaporizzatore a torretta e ruotare le chiusure a vite verso l’interno.

11. Se si sono formati depositi sulle valvole dei coperchi, pulirle con cautela con una spazzola

Se non si intende utilizzare l’umidificatore per periodi prolungati, ad es. nei mesi estivi, è partico- larmente importante attenersi alle seguenti istruzioni: - Pulire accuratamente l’umidificatore come descritto nel capitolo 4. - Verificare di avere svuotato completamente dall’acqua tutti i serbatoi. - Asciugare con cura l’apparecchio. - Svitare i coperchi dei serbatoi in modo da aerarli. - Riporre l’umidificatore nel cartone originale e conservarlo in un luogo fresco e asciutto.26

6. Ricerca ed eliminazione guasti

Guasto - Nessuna vaporizzazione - Fuoriuscita d’acqua - Il vapore fuoriesce senza forza - Spia rossa di controllo accesa Possibile causa

• I serbatoi dell’acqua sono vuoti

• I serbatoi dell’acqua non sono montati correttamente

• E’ stato raggiunto il valore di umidità dell’aria impostato

• I serbatoi sono installati ma non c’è acqua nel recipiente di vaporizzazione

• Il coperchio del serbatoio non è installato o non è chiuso correttamente

• Guarnizione mancante o non correttamente in sede

• Formazione di depositi di calcare nel recipiente di vaporizzazione

• Il livello dell’acqua è al di sotto della valvola di livello nella base

• La valvola del coperchio del serbatoio è coperta di uno strato di sporco

• Formazione di depositi di calcare nel recipiente di vaporizzazione

• Valvola del livello dell’acqua bloccatat Eliminazione Ë Riempire i serbatoi Ë Rimontare i serbatoi Ë Impostare il regolatore su un valore di umidità più elevato Ë l tubo del recipiente di vaporizzazione è ostruito, ad es. da calcare; rimuovere l’ostruzione Ë Avvitare a fondo i coperchi dei serbatoi Ë Inserire correttamente la guarnizione Ë Pulire l’apparecchio Ë Riempire i serbatoi Ë Pulire la valvola Ë Pulire l’apparecchio Ë Sbloccare la valvola
