MANUALE UTENTE DS120CD THOMSON

Corso Sempione 221, 20025 Legnano - MI, Italia

FABRIQUE EN CHINE / MADE IN CHINA

HOTLINE

Corso Sempione 221, 20025 Legnano - MI, Italia

FABRIQUE EN CHINE / MADE IN CHINA

HOTLINE

Corso Sempione 221, 20025 Legnano - MI, Italia

FABRIQUE EN CHINE / MADE IN CHINA

HOTLINE

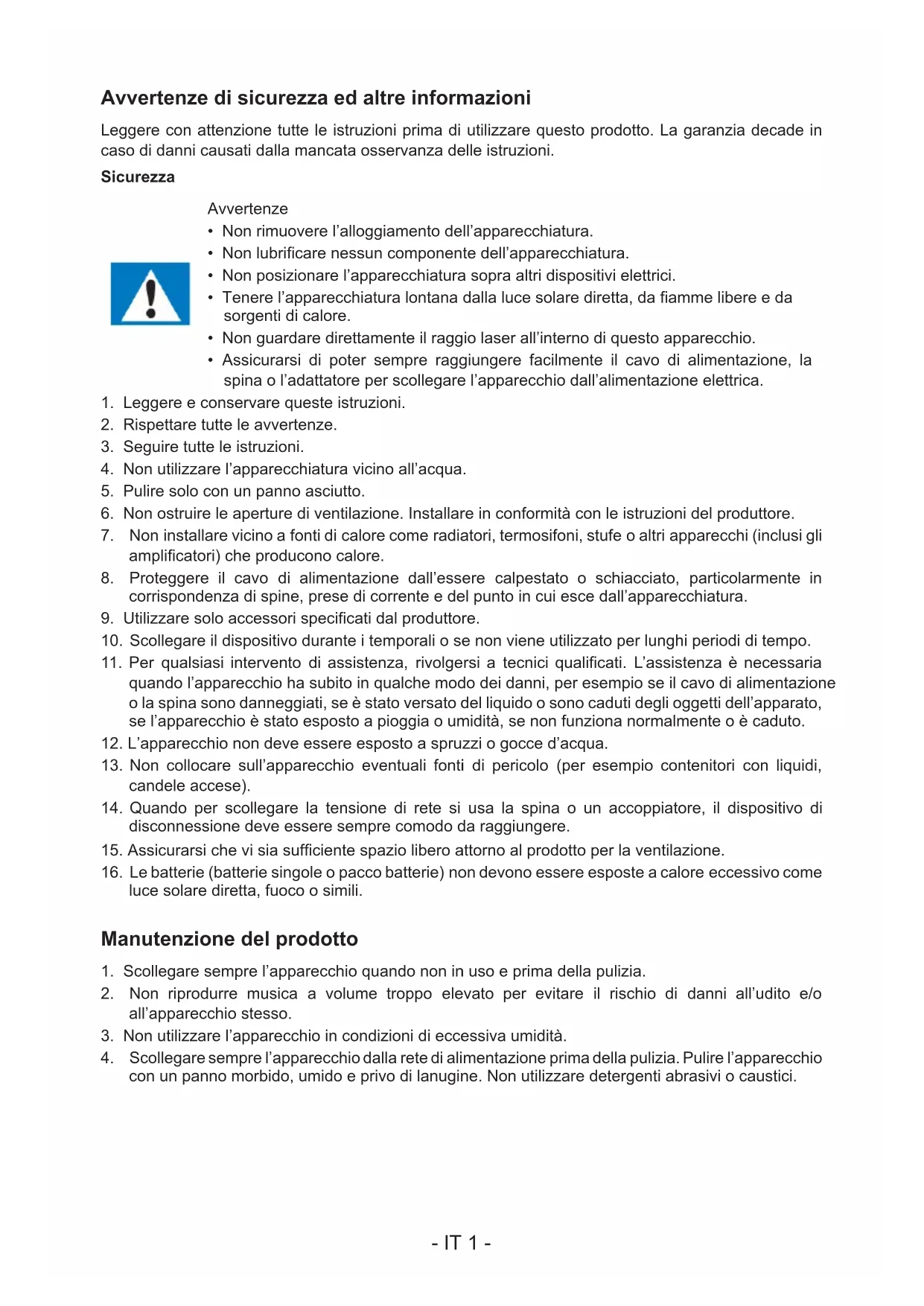

Avvertenze di sicurezza ed altre informazioni

Leggere conattenzione tutte le istruzioni prima diutilizzare questo prodotto. La garanzia decade in caso di danni causati alla mancata osservanza delle istruzioni.

Sicurezza

Awwertense

Non rimuovere l'alloggiamento dell'apparecchiatura.
- Non lubricicare nessun componente dell'apparecchiatura.
Non posizionare l'apparecchiatura sopra altri dispositivi elettrici.
- Tenere l'apparecchiatura lontana alla luce solare diretta, da fiamme libere e da sorgenti di calore.
- Non guardare direttamente il raggio laser all'interno di quello apparecchio.
- Assicurarsi di poter sempre raggiungere lavoramente il cavo di alimentazione, la spina o l'adattatore per scollegare l'apparecchio dall'alimentazione elettrica.

1. Leggere e conservare queste istruzioni.
2. Rispettare tutte le avvertenze.
3. Seguire toutes le istruzioni.
4. Nonutilizzare l'apparecchiatura vicino all'acqua.
5. Pulire solo con un panno asciutto.
6. Non ostruire le aperture di ventilazione. Installare in conformità con le istruzioni del produttore.
7. Non installare vicino a fonti di calore come radiatori, termosifoni, stufe o altri appearecchi (inclusi gli amplificatori) che producono calore.
8. Proteggere il cavo di alimentazione dall'essere calpestato o schiacciato, particolarmente in corrispondenza di spine, prese di corrente e del punto in cui esce dall'apparecchiatura.
9. Utilizzare solo accessori specificati dal produttore.
10. Scollegare il dispositivo durante i temporali o se non viene utilizzato per lunghi periodi di tempo.
11. Per qualsiasi intervento di assistenza, rivolgersi a tecnici qualiificati. L'assistenza è necessaria quando l'apparecchio ha subito in quale modo dei danni, per esempio se il cavo di alimentazione o la spina sono danneggiati, se è stato versato del liquido o sono caduti degli oggetti dell'apparato, se l'apparecchio è stato esposto a pioggia o umidità, se non funzione normalmente o è caduto.
12. L'apparecchio non deve essere esposto a spruzzi o gocce d'acqua.
13. Non collocate sull'apparecchio eventuali fonti di pericolo (per esempio contentitori con liquidi, candele accese).
14. Quando per scollegare la tensione di rete si usa la spina o un accoppiatore, il disposativo di disconnessione deve essere sempre comodo da raggiungere.
15. Assicurarsi che vi sia sufficiente spazio libero attorno al prodotto per la ventilazione.
16. Le batterie (batterie singole o pacco batterie) non devono essere esposte a calore eccessivo come luce solare diretta, fuoco o simili.

Manutenzione del prodotto

1. Scollegare sempre l'apparecchio quando non in uso e prima della pulizia.
2. Non riproduire musica a volume troppo elevato per evitare il rischio di danni all'udito e/o all'apparecchio stesso.
3. Non utilizzato l'apparecchio in condizioni di eccessiva umidità.
4. Scollegare sempre l'apparecchio alla rete di alimentazione prima della pulizia. Pulire l'apparecchio con un panno morbido, umido e privo di lanugine. Non utilizzato detergenti abrasivi o caustici.

Protezione dell'ambiente

Questo prodotto contiene batterie contemplate alla direttiva europea 2006/66/EC.

Il significato del bidone della spazzatura barrato da una croce indica che il prodotto è soggetto alla direttiva europea 2002/96/CE. Si prega di informarsi sulsystema di raccolta differenziata per i rifiuti RAEE (prodotti elettrici ed elettronici). Attenersi alle normative locali e non smaltire i vecchi prodotti con i normali rifiuti domestici. Lo smaltimento corretto del prodotto aiuta a prevenire potenziali consequences negative per l'ambiente e la salute.

Conformità

Questo prodotto è conforme ai requisiti dell'Unione europea sulle interferenze radio.

"I'll symbolo con il lampo e la freccia all'interno di un triangolo equilatero costituisce un'avventenza destinata ad avvisare l'utilizzatore della presenza di tensioni elettriche all'interno del prodotto, che possono provocare scosse elettriche."

Contenuto della confezione

Controllare identificare il contento della confezione:

1unità principale
1 antenna da interni
1 telecomando
1 cavo line-in
1 manuale di istruzioni

Per iniziare

• Estrarre l'apparecchiatura alla confezione.
  Rimuovere tutti i materiali di imballaggio dal prodotto.
• Posizione i materiali di imballaggio all'interno della confezione o smaltirli in modo sicuro.

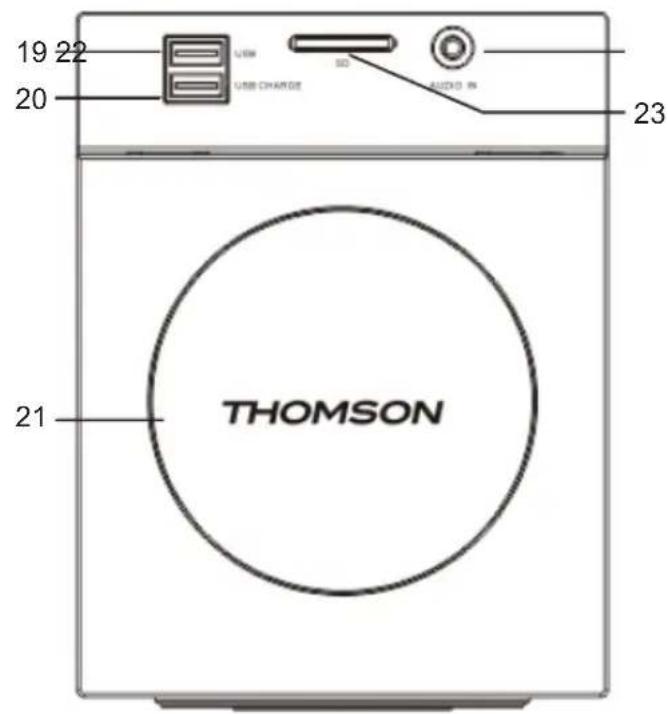

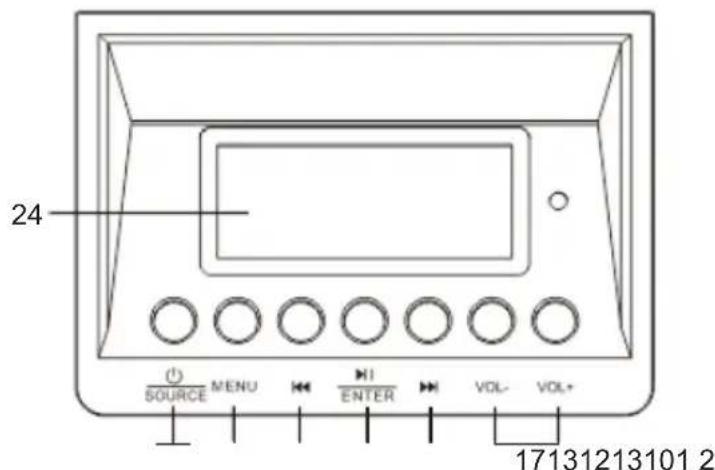

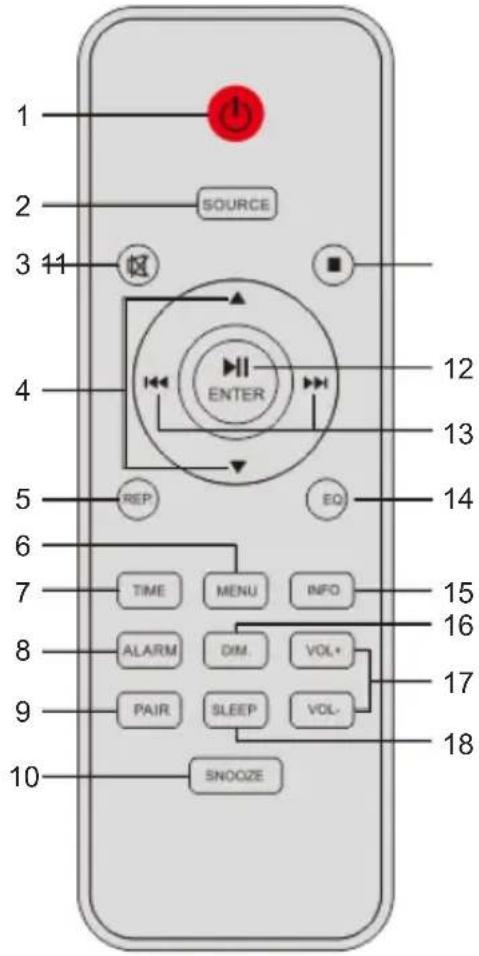

Descrizione delle parti

1. Pulsante di accensione/standby

Premere per accendere l'unità o attivare la modalità di standby. In modalità di standby, l'unità consuma una piccola quantità di corrente elettrica.

1. Selezione della sorgente audio: DAB-FM-CD-USB-CARD-BT-LINE.
2. Disattivazione dell'audio

Per riattivarlo, premere nuovamente il pulsante.

1. Selezione dell'opzione
2. Ripetizione
3. Menu
4. Impostazione del timer
5. Impostazione della sveglia
6. Abbinamento Bluetooth
7. Posticipo della sveglia
8. Arresto della riproduzione

9. Avvio o interruzione della riproduzione Selezione o conferma dell'opzione

10. Riproduzione della traccia successiva o precedente

Selezione di una stazione radio

Tenere premuto per cercare all'interno di una traccia/file USB/file SD.

1. Impostazione dell'equalizzatore
2. Informazioni
3. Regolazione della luminosità
4. Regolazione del livello del volume
5. Spegnimento automatico
6. Presa USB
7. Presa di ricarica USB
8. Vano CD
9. Presa di ingresso audio
10. Presa per schede SD
11. DISPLAY LCD

Alimentazione elettrica

ATTENZIONE

• Rischio di danni al prodotto! Assicurarsi che la tensione di alimentazione corrisponda a那一 alla indica sull'etichetta sul retro.
• Rischio di scossa elettrica! Quando si stacco il cavo di alimentazione CA, afferrare la spina per estrarla alla presa di corrente. Non tirare mai il cavo di alimentazione.
• Prima di collegare il cavo di alimentazione CA, accertarsi di aver eseguito tutti gli altri collegamenti.

Collocare l'unità nella posizione desiderata e srotolare il cavo di alimentazione. Inserire il cavo nella presa di alimentazione e accendere l'interruttore, se applicabile.

Auto standby

Durante la riproduzione di contentuti multimediali da un dispositivo connesso, l'apparecchio entra automaticamente in modalità standby se:

Non viene premuto nessun tasting per 10 minuti,
Non si riceve nessuna riproduzione audio/video da un dispositivo collegato per 10 minuti.

Impostazione del telecomando

Usare una batteria alcalina o al manganese.

Inserire la batteria in modo tale che i poli (+ e-) siano allineati con quelli riportati nel telecomando.

Chiudere il vano batteria.

Note: smaltire le batterie in modo sicuro. Le batterie contengono sostanje chimiche; rimuovere la batteria in previsione di un lungo periodo di inutilizzo del telecomando.

ATTENZIONE! Se installate scorrettamente, le batterie possono esplodere.

Orologio e timer

Impostazione dell'orologio

Dopo aver collegato l'unità alla presa di corrente, o dopo un'interruzione di corrente, sul display apparirà "0:00". L'unità deve essere in modalità di standby per poter impostare l'orologio.

1. Premere il pulsante TIME; le cifre sul display lampeggeranno.
2. Premere ripeturamente i pulsanti / sino a impostare l'ora corrente. Premere il pulsante ENTER per confirmare le ore.
3. Le cifre dei minuti lampeggeranno sul display.
4. Premere ripeturamente i pulsanti / no a impostare i minuti correnti. Premere il pulsante ENTER per confermare i minuti.

Impostazione della sveglia

L'unità pouè essere usata comme radiosveglia. É possiblefare in modo che il dispositivo Bluetooth, il dispositivo USB o la radio FM si attivino a una determinata ora.

1. Premere der attivare la modalita di standby.
2. Accertarsi di aver impostato l'orologio correttamente.
3. Premere il pulsante ALARM in modalità di spegnimento; sul display lampeggerà ON.
4. Premere il pulsante ENTER; le cîfre sul display lampeggeranno.
5. Premere ripetutamente i pulsanti / per impostare le ore. Premere ENTER per confermare.
6. Premere impostare i minuti.
7. Premere ENTER per confermare, quindi premere / per selezionare CD/DAB/FM/USB. Premere ENTER per confermare.
8. Il volume può essere regolato da 0 a 20.
9. Premere il pulsante ALARM in modalità di spegnimento; sul display lampeggerà ON.
10. Premere selezionale OFF per annullare la sveglia.

Posticipo della sveglia

1. Premere per posticipare la sveglia di 9 minuti.
2. Quando la sveglia suona nuovamente, premere per posticipare la sveglia di 9 minuti.
3. Premere per azzerare il posticipo della sveglia.

Spegnimento automatico

1. Tenere premuto il pulsante SLEEP; le cifre sul display lampeggeranno. Premere ripetutamente il pulsante finché sul display non appaiano le cifre dei minuti desiderati. É possibile impostare un intervallo di 90/60/45/30/15 minuti.
2. Il display lampeggerà tre volte come conferma, quando tornerà allo stato precedente. Per annullare lo spegnimento automatico, selezionare OFF; il display lampeggerà tre volte e lo spegnimento automatico sare annullato.

Riproduzione di file multimediali

Dischi

Ascolto di un CD

1. Premere ripetutamente SOURCE sino a selezionare DISC.
2. Inserire un CD con il lato stampato rivolto verso l'alto.
3. La coproduzione iniziera automaticamente; in caso contrario, premere
4. Premere VOL+/VOL - per regolare il volume.

Interrompere / riavviare la riproduzione

• Durante la riproduzione, premere la interrompere/riavviare la riproduzione.
• Durante la riproduzione, tenere premuto il pulsante | / | per scorrere velocemente la traccia in avanti o all'indietro.

Ascoltare una traccia specifica

Per CD:

1. Premere per selezionare un'altra traccia.
2. Premere VOL+VOL - per regolare il volume.

Per file MP3:

1. Premere / per selezionare un album o una cartella.
2. Premere /rɛnəˈdɛzionare una traccia o un file.
3. Premere VOL+/VOL - per regolare il volume.

USB/SD

Diminuire il volume e collegare il dispositivo USB o la scheda SD alla presa USB o SD.

Tenere ferma l'unità principale durante il collegamento o la rimozione del dispositivo USB.

1. Premere ripeturamente [Source] per selezionare "USB" o "SD"; il supporto USB o SD verrà riproduotto automaticamente.
2. Premere per selezionare la cartella; premere / / sezionare la traccia.
3. Premere VOL + / VOL - per regolare il livello del volume.

Ricarica USB

L'uscita della presa di ricarica USB è 5 V/1 A max.

Bluetooth®

É possible collegare un dispositivo audio e riproduire la musica senza fili grazie alla Tecnologia Bluetooth®.

Configurazione

• Attivare la funzione Bluetooth® sul dispositivo e avvincare il dispositivo all'impianto stereo.

• Seguire le istruzioni del proprio dispositivo per i dettagli.

• Premere ripeturamente [SOURCE] per selezionare la modalità Bluetooth; sul display lampeggerà "ABBINAMENTO".

• Selezionare "DS120DABCD" dal menu Bluetooth del dispositivo.

Se viene richiesta una password, inserire "0000".

Al termine della procedura di abbinamento, il dispositorio si collegherà automaticamente all'impiano stereo.

Per quale secondo apparirà il nome del dispositivo collegato.

1. Quando l'impiano stereo è collegato a un dispositivo Bluetooth, tenere premuto il pulsante [II] per scollegarlo, finché sul display non apparirà [NO BT].
2. Avviare la riproduzione sul dispositivo.
3. premere [ ] pe'altare la traccia
4. Premere i pulsanti [VOL+/VOL-] o ruotare la manopola VOLUME per regolare il volume.

Ingresso audio

É possibile riproduire audio da dispositivi esterni, ad esempiolettori MP3,attraverso esta unità.

Presa Line in (e necessario un cavo da 3,5 mm)

1. Collegare un cavo da 3,5 mm alla presa Line in sul pannello superiore. Collegare l'altra estremità del cavo da 3,5 mm allettore MP3 o a unalto dispositivo audio.
2. Premere ripeturamente il pulsante [SOURCE] per selezionare la modalità Line in.
3. Usare i controlli sul dispositivo collegato per avviare la riproduzione.

Radio DAB

Estendere completeness l'antenna telescopica.

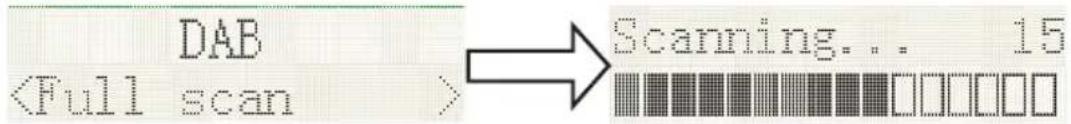

Ricerca automatica

1. Premere il pulsante [SOURCE] per selezionare la modalità DAB.

Ala prima attivazione della modalità DAB, l'unità effettuerà una ricerca automatica delle stazioni disponibili (se la modalità DAB è giornata utilizzata in precedenza, l'unità si sintonizzera automaticamente sull'ultima stazione ascoltata).

1. Premere il pulsante [ENTER] per avviare la ricerca automatica delle stazioni disponibili. Durante la ricerca, sulla linea inferiore del display apparirà una barra, aindicare la progressione della ricerca.

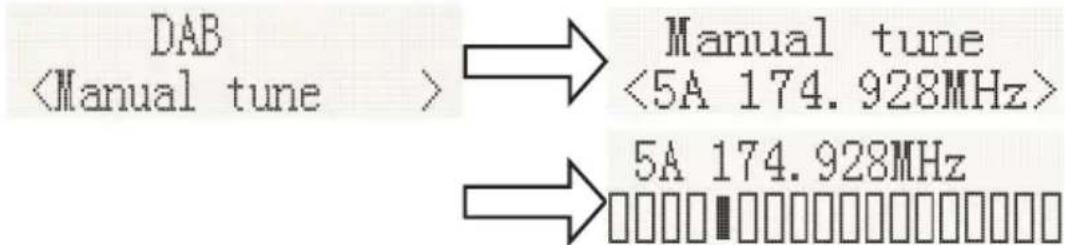

Ricerca manuale

1. Premere il pulsante [SOURCE] sull'unità principale per selezionare la modalità DAB.
2. Premere il pulsante [1] o [1] per selezionare "Ricerca manuale"; premere il pulsante [ENTER] per accedere al menu.
3. Premere [ ] pointonizzarsi su una stazione. Sul display apparirà la forza del segnale.
4. Premere [MENU] o [ ]r terminare la ricerca.

1. Se non è stata trovata alcuna stazione, assicurarsi che l'antenna sia estesa e testare la ricezione effettuando la ricerca in un'altra posizione.

DRC (compressionione della gamma dinamica)

La compressione della gamma dinamica (DRC) è una technologia utilizzata per rendere più facile l'ascolto di suoni bassi in ambienti rumorosi.

1. In modalità DAB, premere il pulsante [←] o [▶] e selezionare “DRC”. Premere il pulsante [ENTER]; sull'angolo superiore destro apparirà il symbolo “*”.
2. Premere il pulsante MENU per confermare. Il display ritornera normale.

DRC DISATTIVO - DRC è spento: il DRC inviato sare ignorato.

DRC BASSO - Il livello DRC è impostato a metà di quello inviato alla stazione.

DRC ALTO - Il livello DRC è parl a quello inviato alla stazione.

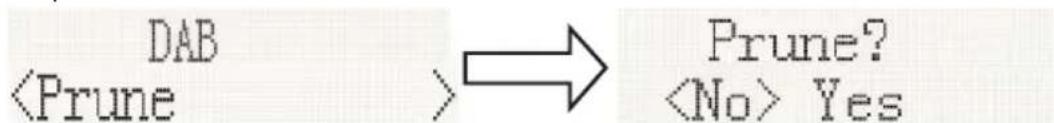

Elimina (per rimuovere le stazioni elencate ma non disponibile)

In modalità DAB, premere il pulsante [1] o [▶] per visualizzare il sottomenu "Elimina". Premere il pulsante ENTER e selezionare "Elimina".

Sistema (DAB)

In modalità DAB, premere | o | per visualizzare il sottomenu "SISTEMA". Premere il pulsante ENTER e selezionare il sottomenu delle impostazioni.

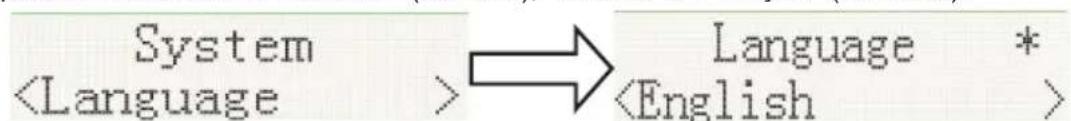

1. Lingua

Premere [ENTER] per selezionare la lingua. La lingua predefinita è l'inglese; la lingua selezionata è individata da un **"nell'angolo superiore destro.

É possibile selezionare "Deutsch" (tedesco), "Italiano" e "Francais" (francese).

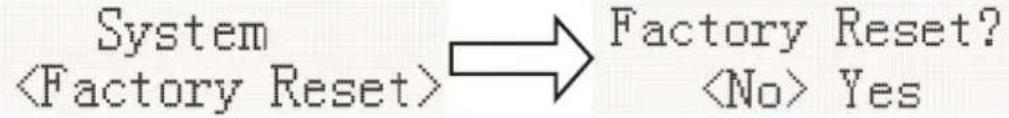

2. Ripristino delle impostazioni predefinite

Premere [ENTER] per ripristinare le impostazioni predefinite. Per ripristinare le impostazioni predefinite, premere o che sul display non è evidenziato "Sl". Verra eseguito il ripristino totale dell'unità. Tutte le stazioni memorizzate verranno eliminare.

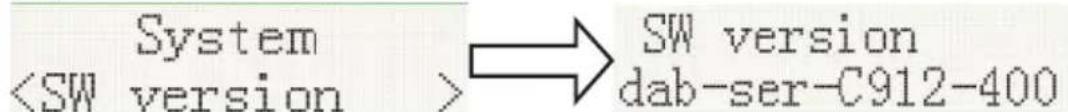

3. Versione software

Premere [ENTER] per visualizzare la versione del software DAB. Premere Menu o | . Il display ritornerà normale.

*Se non viene premuto alcun pulsante entro 30 secondi, la radiosveglia tornerà in modalità normale.

Memorizzazione delle stazioni

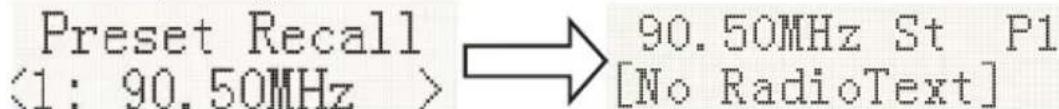

1. Sezione di una stazione memorizzata

In modalità DAB, premere | pe-elezionare "Stazioni memorizzate"; quindi premere [ENTER] per sintonizzarsi sulla stazione memorizzata.

Note: se non è stata memorizzata alcuna stazione, premendo quello pulsante sul display apparirà "Memoria vuota".

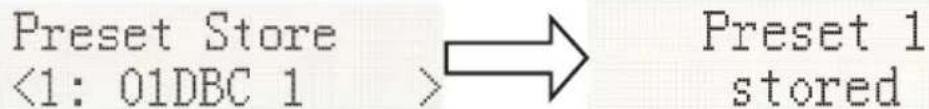

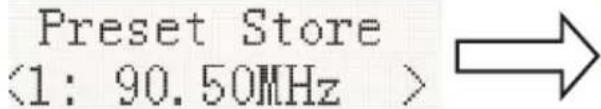

2. Memorizzazione delle stazioni

possibile memorizzare le proprie stazioni DAB preferite. possibile memorizzare sono a 20
stazioni. Le stazioni rimarranno memorizzate anche in caso di interruzione di corrente.
La procedura per la memorizzazione della stazione è identica a quella della modalità DAB.
In modalità DAB, selezionare la frequenza desiderata. Premere [A, ] per visualizzare le
stazioni memorizzate, premere | p dinitonizzarsi sulla stazione desiderata come
descritto in precedenza, quando premere [ENTER] per selezionare il numero di memorizzazione. Premere [ENTER] per confirmare.

Radio FM

Estendere completeness l'antenna telescopica.

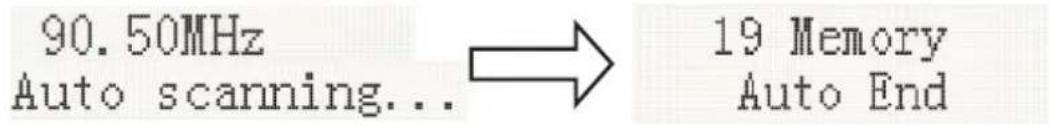

Ricerca automatica

1. Premere il pulsante [SOURCE] per selezionare la modalità FM.
2. Tenere premuto il pulsante l'unità effettuerà una ricerca automatica e si arresterà al rilevamento di una stazione con segnale sufficientemente forte.
3. Dopo quale secondo, il display si aggiornera e visualizzera la frequenza della stazione. Se il segnale è sufficientemente forte e contiene dati RDS, sul display apparirà il nome della stazione.
4. Per trovare altre stazioni, tenere premuto il pulsante

5. Per scansionare la banda FM in direzione opposta (dalle alte frequenze alle basse frequenze), tenere premuto il pulsante per 2 secondi.

6. Al raggiungimento del termine della banda, l'unità ricomincera la ricerca a parte dall'altra estremità della banda.

Ricerca manuale

1. Premere il pulsante [ SOURCE ] sull'unità principale per selezionare la modalità FM.
2. Se necessario, selezionare la modalità FM come descritto in precedenza.
3. Premere | o | per sintonizzarsi su una stazione. Ciacuna pressione augmenteda o diminuir la frequenza di 50kHz
4. Al raggiungimento del termine della banda, l'unità ricomincera la ricerca a parte dall'altra estremità della banda. Se non è stata trovata alcuna stazione, assicurarsi che l'antenna sia estesa e testare la ricezione effettuando la ricerca in un'altra posizione.

Menu

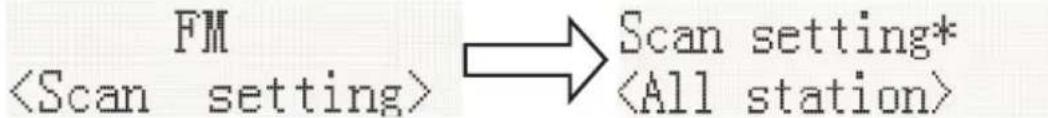

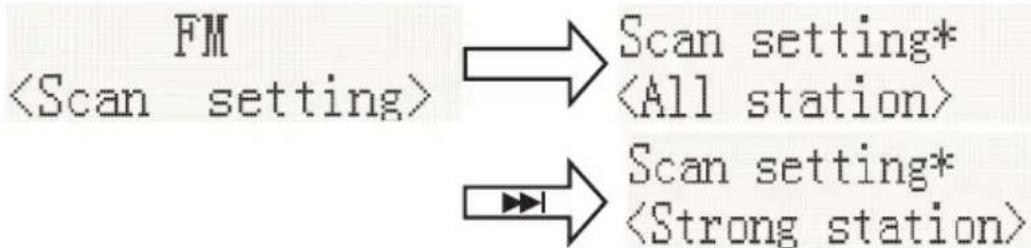

1. Impostazioni di ricerca

In modalità FM, premere [MENU] e accederere alle impostazioni FM, premere | p>1 selezioneare [Impostazioni di ricerca], quando premere [ENTER] per impostare la sensibilità.

1.1. Tutte le stazioni: 15 dB

1.2. Solo stazioni forti: 19 dB

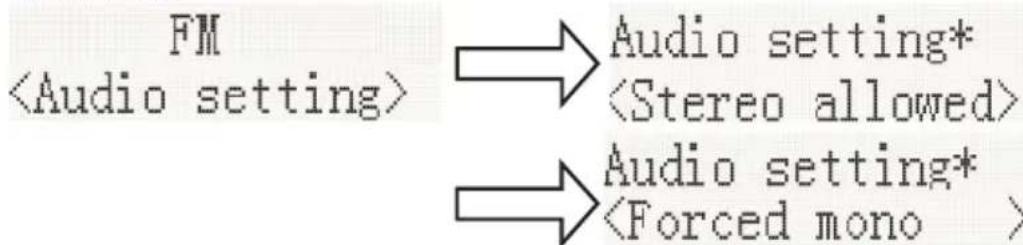

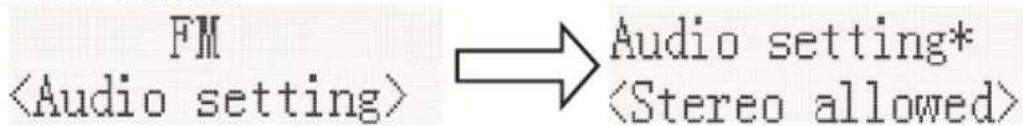

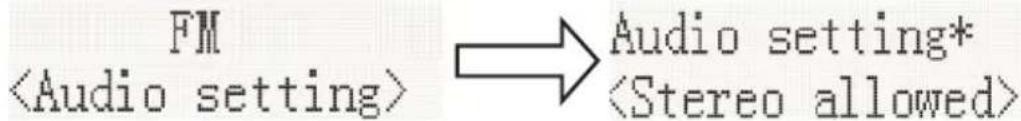

1. Impostazione audio:

2.1. Stereo consentito

2.2. Mono forzato

2.3. Sistema (sistema FM), identico alle impostazioni del sistema DAB

1. MEMORIZZAIONE DELLE STAZIONI

3.1. Selezione di una stazione memorizzata

Premere [ENTER] per sintonizzarsi su una stazione memorizzata.

3.2. Memorizzazione delle stazioni

É possibile memorizzare le proprie stazioni FM preferite. É possibile memorizzare sono a 20 stazioni. Le stazioni rimarranno memorizzate anc'he in caso di interruzione di corrente. La procedura per la memorizzazione della stazione è identica a quella della modalità DAB.

In modalità FM, selezionale la frequenza desiderata. Premere [▲,▼] per visualizzare le stazioni memorizzate, premere o sintonizzarsi sulla stazione desiderata come descritto in precedenza, quando premere [ENTER] per selezionare il numero di memorizzazione. Premere [ENTER] per confirmare.

Preset 1
stored

Specifiche tecniche

• Alimentazione elettrica: 230V 50Hz
• Consumo elettrico max.: 10 W
  Sensibilità in ingresso: LINE IN 775 MV
  Impedenza altoparlanti: 8 ohm
  S/N(A):86dB
• THD (1 kHz, 1 W): 0,5%
  Rispostainfrequenza:100Hz-20KHz
• Banda di frequenza Bluetooth: 2402-2480 MHz
• Frequenza FM: 88,8-108,00 MHz
• Frequenza DAB: 174,928 MHz - 239,200 MHz
• Uscita totale audio: 5 W X2

INFORMAZIONI SUI DISCHI

	Maneggio Non toccare la parte inferiore dei dischi. Tenere i dischi dai bordi per evitare di lasciare impronte sulla superficie. Polvere, impronto o graffi possono causare malfunzionamenti. Non applicare etichette o nastro adesivo sui dischi.
	Conservazione Riporre i dischi nella relativa custodia dopo l'uso. Non esporre i dischi alla luce diretta del sole o a fonti di calore. N lasciare i dischi all'interno di un'auto parcheggiate completeness al sole.
	Pulizia Utilizzare un panno pulito, morbido e che non lascia pelucchi per pulire i dischi, eseguire la pulizia partendo dal centro e procedere verso l'esterno seguito una linea retta. Non utilizzato solventi come benzina, diluenti, detergenti disponibili sul mercato o spray antistatici per vinili.

Nota:

Non gettare gli appearecchi elettrici ed elettronici tra i rifiuti indifferentziati.

• Depositarare gli appearecchi presso un apposto punto di raccolta.
• Alcuni componenti contenuti in questi apparetti possono essere pericolosi per la salute e per l'ambiente.

Per risparmiare energia, quando l'unità non emette uscita audio per un certo periodo di tempo, l'unità passa automaticamente in modalità stand-by. Può essere riaccesa utilizzando il selettore di alimentazione.

Se il proprio telefono cellulare riceve una chiamata nelle è collegato a DS120DABCD, la riproduzione musicale si interremporà durante la chiamata e riprenderà al termine della chiamata (a seconda dello smartphone, la riproduzione potrebbe non riprendere al termine della chiamata).

Il marchio, il logo e la parola Bluetooth® sono marchi registrati di proprietà di Bluetooth SIG, Inc. e l'uso di tali marchi da parte di Bigben Interactive è molto licenza. Altrari marchi e nomi commerciali sono di proprietà dei rispetti titolari.

THOMSON è un marchio registrato di TECHNICOLOR SA o dei loro affiliati, utilizzato su licenza da Bigben Interactive.

Il sottoscritto, Bigben Interactive dichiara che l'apparecchiatura radioelettrica del tipo DS120DABCD è conforme alla direttiva 2014/53/UE.

Per scaricare la dichiarazione di conformità integrale, visitare il nostro site web

e la sezione "declaration of conformity" (dichiarazione di conformità).

Fabbricato da BIGBEN INTERACTIVE SA

396, Rue de la Voyette

CRT2-FRETIN

CS 90414

59814 LESQUIN Cedex - Francia

www/bigben.eu

Prodotto in Cina

Fabricant:BigbenInteractive FRANCE

396, Rue de la Voyette, C.R.T. 2 Fretin, CS 90414 - 59814 LESQUIN Cedex, France

Corso Sempione 221, 20025 Legnano - MI, Italia

FABRIQUE EN CHINE / MADE IN CHINA

HOTLINE

DRC (Controlo da Gama Dinamica)

Corso Sempione 221, 20025 Legnano - MI, Italia

FABRIQUE EN CHINE / MADE IN CHINA

HOTLINE

Corso Sempione 221, 20025 Legnano - MI, Italia

FABRIQUE EN CHINE / MADE IN CHINA

HOTLINE

Corso Sempione 221, 20025 Legnano - MI, Italia

FABRIQUE EN CHINE / MADE IN CHINA

HOTLINE

Corso Sempione 221, 20025 Legnano - MI, Italia

FABRIQUE EN CHINE / MADE IN CHINA

HOTLINE

Corso Sempione 221, 20025 Legnano - MI, Italia

FABRIQUE EN CHINE / MADE IN CHINA

HOTLINE

Corso Sempione 221, 20025 Legnano - MI, Italia

FABRIQUE EN CHINE / MADE IN CHINA

HOTLINE

2.1. Stereo allowed (Stereo povoleno):

2.2. Forced mono (Nucené mono)

Corso Sempione 221, 20025 Legnano - MI, Italia

FABRIQUE EN CHINE / MADE IN CHINA

HOTLINE

Corso Sempione 221, 20025 Legnano - MI, Italia

FABRIQUE EN CHINE / MADE IN CHINA

HOTLINE

Corso Sempione 221, 20025 Legnano - MI, Italia

FABRIQUE EN CHINE / MADE IN CHINA

HOTLINE
