MANUALE UTENTE Vypyr VIP PEAVEY

IMPORTANTI NORME DI SICUREZZA: ATTENZIONE: Durante uso di apparecchiature elettriche vanno osservate alcune precauzioni basilari, tra cui le seguenti:

1. Leggete queste istruzioni.

2. Conservate le istruzioni.

3. Rispettate tutte le avvertenze.

4. Seguite le istruzioni.

5. Non usate questo prodotto vicino all’acqua.

6. Pulite esclusivamente con un panno asciutto.

7. Non ostruite le fessure di ventilazione. Installate il dispositivo seguendo le istruzioni del produttore.

8. Il prodotto va collocato lontano da sorgenti di calore quali radiatori, pompe di calore, stufe o altri dispositivi che generano calore (compresi gli amplificatori). 9. Non eliminate i dispositivi di sicurezza come spine polarizzate o con messa a terra. La spina polarizzata ha due lame, una più grande dell’altra. La spina con messa a terra ha due contatti più un terzo per la terra. Il contatto più largo o terzo polo è indispensabile per la vostra sicurezza. Se la spina fornita non adatta alla vostra presa, mettetevi in contatto con un elettricista per la sostituzione della presa obsoleta. 10. Fate attenzione a non camminare o incastrare il cavo di alimentazione, soprattutto in prossimità della spina o del punto in cui si collega all’apparecchiatura.

11. Usate solo accessori originali forniti dal costruttore.

12. L’apparato va usato esclusivamente con il supporto indicato dal produttore o venduto con l’apparato. Se intendete adoperare un carrello su ruote, fate attenzione quando spostate apparecchio e supporto per evitare che la loro caduta possa causare danni a cose o persone. 13. Scollegatelo l’apparecchio dalla presa di corrente durante un temporale con fulmini o quando non s’intende usare per un lungo periodo. 14. L’assistenza va eseguita esclusivamente da personale autorizzato. È necessario ricorrere all’assistenza se il dispositivo ha subito danni, per esempio si sono rovinati il cavo di alimentazione o la spina, all’interno è caduto del liquido o un oggetto, il dispositivo è rimasto esposto alla pioggia o all’umidità, non funziona normalmente o è caduto a terra. 15 Non rimuovete lo spinotto della terra. Collegate il dispositivo esclusivamente a una presa di corrente del tipo indicato accanto alla targhetta posta vicino al cavo di alimentazione.

16. Se questo prodotto deve essere montato a rack, è necessario sostenerlo anche nella parte posteriore.

17. Nota per UK: Se i colori dei fili nel cavo di alimentazione per questa unità non corrispondono con i terminali della vostra spina, procedere come segue: a) Il filo di colore verde/giallo deve essere collegato al terminale che marcato con lettera E, o simbolo di terra, o colore verde o verde/giallo. b) Il filo di colore blu deve essere collegato al terminale marcato con la lettera N o di colore Nero. c) Il filo di colore marrone deve essere collegato al terminale marcato con la lettera L o di colore Rosso. 18. Questo apparato elettrico non deve essere esposto a gocce o schizzi, va in ogni caso evitato di appoggiare oggetti contenenti liquidi, come bicchieri, sull'apparecchio. 19. L'interruttore on/off in questa unità non interrompe entrambi i lati della rete di alimentazione. All'interno dell'apparecchio può essere presente elettricità anche con interruttore on/off in posizione off. La spina o il cavo di alimentazione è utilizzato come sezionatore, il dispositivo di sezionamento deve restare sempre operativo. 20. L’esposizione a livelli di volume molto elevati può causare la perdita permanente dell’udito. La predisposizione alla perdita dell’udito causata da livelli elevati di volume varia notevolmente da persona a persona, ma quasi tutti subiscono una perdita di udito almeno parziale se soggetti a volume di livello elevato per un tempo sufficientemente lungo. L’ufficio Lavoro e Salute del governo degli USA (OSHA) ha elaborato la seguente tabella di tolleranza ai rumori: Esposizione giornaliera in ore Livello sonoro dBA, Slow response

1⁄4 o minore 115 Secondo l’OSHA, l’esposizione a livelli di volume al di sopra dei limiti stabiliti può causare una perdita almeno parziale dell’udito. Quando si adopera questo sistema di amplificazione, è necessario indossare auricolari o apposite protezioni per il condotto auditivo, per evitare la perdita permanente dell’udito se l’esposizione supera i limiti sopra riportati.Per evitare di esporvi al rischio di danni derivanti da elevati livelli di pressione sonora, si raccomanda di adoperare delle protezioni per gli orecchi quando si usano attrezzature in grado di produrre elevati livelli sonori, come quest’amplificatore.

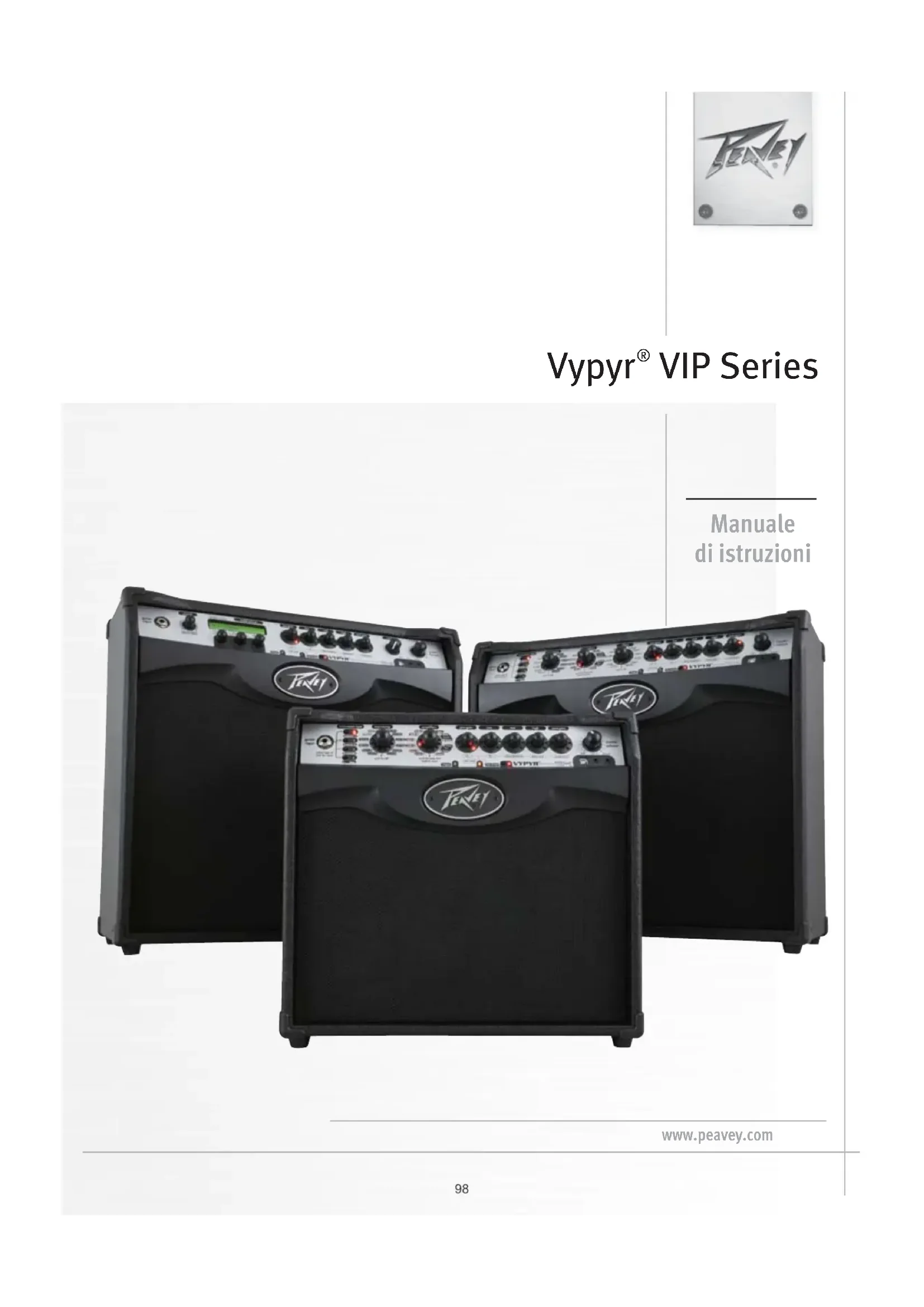

VIP Series Manuale di istruzioni99 ITALIANO VIP 1

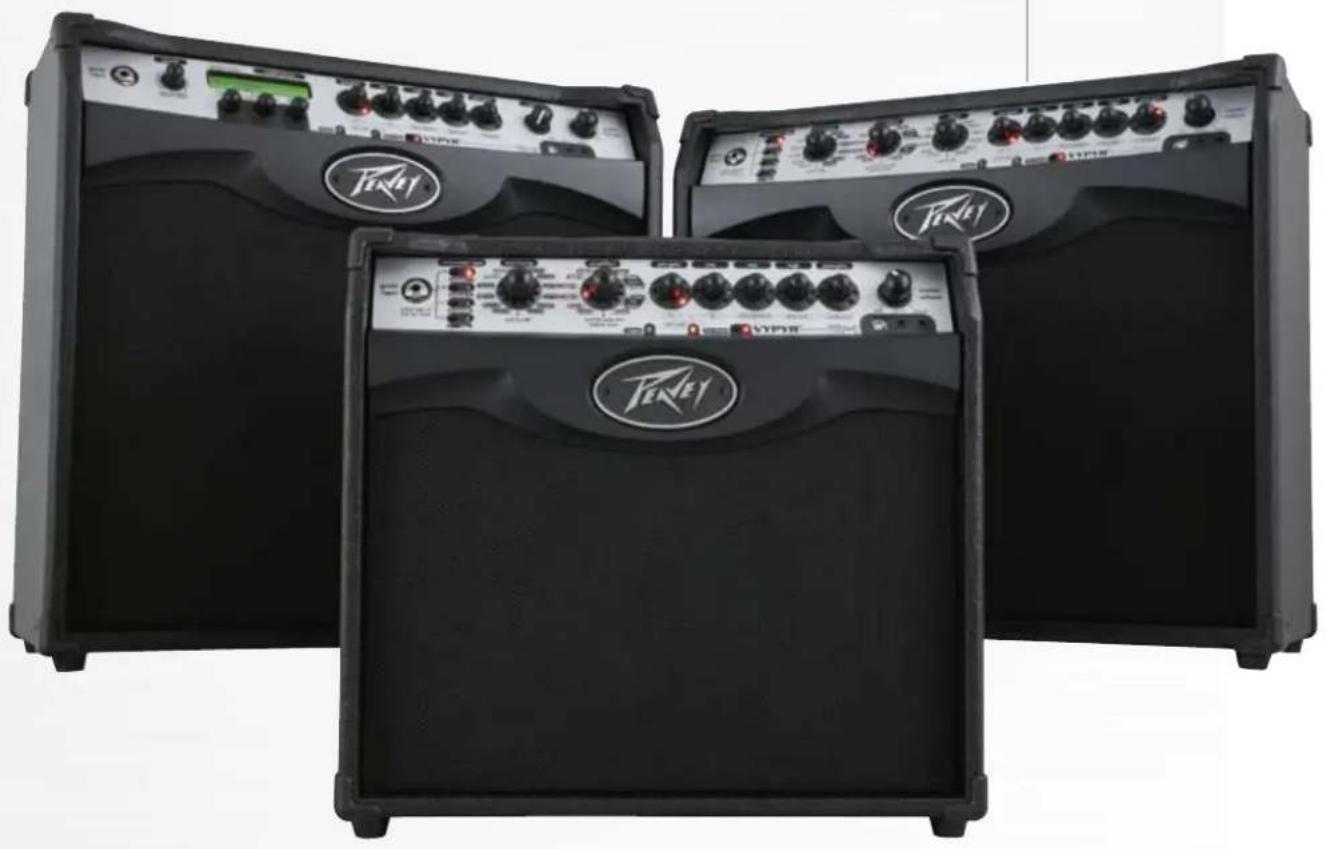

• Variable Instrument Performance Amplifier• 20 Watt RMS• Simulazione chitarra acustica• Simulazione chitarra basso• Retro semi-chiuso acusticamente ottimizzato • Tecnologia TRANSTUBE brevettata• 22 effetti di amplificazione accessibili• 36 modelli di amplificazione su scheda (incluso 6 modelli amplificazione basso e 6 modelli amplificazione acustico)• Sintonizzatore cromatico migliorato• Looper su scheda*• Controlli spia WYSIWYG LED• Doppi controlli parametri di amplificazione accessibili in tempo reale• Riverbero e ritardo globale amplificazione accessibile• USB bidirezionale (Dati-MIDI-Uscita registrazione audio)• Ingresso AUX/MP3/CD• Uscita cuffia qualità studio• Fino a 4 effetti simultaneamente*• Battuta tempo VIP 2
• Variable Instrument Performance Amplifier• 40 Watt RMS• Robusto altoparlante sonoro personalizzato da 12"• Tecnologia TRANSTUBE brevettata• Retro semi-chiuso acusticamente ottimizzato • 10 modelli strumento• Sintonizzatore cromatico migliorato• 12 modelli Stompbox di amplificazione accessibili• 36 modelli di amplificazione su scheda • 6 modelli di amplificazione basso• 6 modelli di amplificazione acustica• 25 effetti di amplificazione su scheda accessibili in totale• Looper su scheda*• Controlli spia WYSIWYG LED • Controlli parametri di amplificazione accessibili in tempo reale• Riverbero e ritardo globale amplificazione accessibile• Battuta tempo• USB bidirezionale (Dati-MIDI-Uscita registrazione audio)• Uscita cuffia qualità studio• Ingresso AUX/MP3/CD• Fino a 5 effetti simultaneamente* VIP 3
• Variable Instrument Performance Amplifier• 100 Watt RMS• Robusto altoparlante sonoro personalizzato da 12"• Power Sponge da 100 Watt a 1 Watt• Retro semi-chiuso acusticamente ottimizzato• Oltre 400 effetti di amplificazione preimpostati accessibili• Display LCD per Preimpostazione rapida, Modello e Selezione Effetto • 10 modelli strumento• Sintonizzatore cromatico migliorato• 12 modelli Stompbox di amplificazione accessibili• 36 modelli di amplificazione su scheda • 6 modelli di amplificazione basso• 6 modelli di amplificazione acustica• 25 effetti di amplificazione su scheda accessibili in totale• Looper su scheda*• Controlli spia WYSIWYG LED• Controlli parametri di amplificazione accessibili in tempo reale• Riverbero e ritardo globale amplificazione accessibile• Battuta tempo• USB bidirezionale (Dati-MIDI-Uscita registrazione audio)• Uscita cuffia qualità studio• Ingresso AUX/MP3/CD• Fino a 5 effetti simultaneamente* Ancora una volta Peavey Electronics rivoluziona il settore dell'amplificazione. Presentando il primo amplificatore Variable Instrument Performance del mondo, il VYPYR

VIP — il primo amplificatore al mondo che contiene modelli di amplificatore per chitarra elettrica, acustica e basso. Ora per la prima volta usando il nostro Variable Instrument Input, un singolo amplificatore può fornire amplificazione per una varietà di tipi di strumenti. Non solo modifica l'amplificatore da un amplificatore basso a un amplificatore acustico, a un amplificatore elettrico, ma per la prima volta un amplificatore di questa categoria consente a colui che suona la chitarra elettrica di accedere ai modelli di strumento. Usando una tecnologia appropriata, Peavey utilizza una combinazione di potente processore SHARC a virgola mobile a 32 bit e circuiteria analogica brevettata TransTube

per creare i migliori amplificatori che meglio modellano il suono disponibili. Niente suona meglio di un VYPYR. È possibile accedere a tutti gli effettiVYPYR, ai modelli di amplificatore e ai controlli di parametro attraverso lo stesso amplificatore, con nessuna necessità di collegare l'amplificatore a un computer. La superficie di controllo Peavey's WYSIWYG consente rapidamente all'utente di vedere e regolare la posizione di controllo — nessuna supposizione su dove dovrebbe trovarsi il controllo o spostamento manuale dove esso dovrebbe essere preimpostato. La nuova porta dati e audio bidirezionale USB di VYPYR fornisce un modo semplice per registrare e/o collegarsi al nostro software VYPYR e memorizzare le pre-impostazioni, ricevere lezioni e fare pratica a creare tracce di sottofondo mentre si collega al computer. Tutte le funzionalità rivoluzionare della serie VYPYR originale, sono ora migliorate. Più potenza, più effetti, più modelli di amplificazione, Variable Instrument Input, modelli strumento, e tanto altro rendono questo amplificatore eccezionale. *Con Sanpera

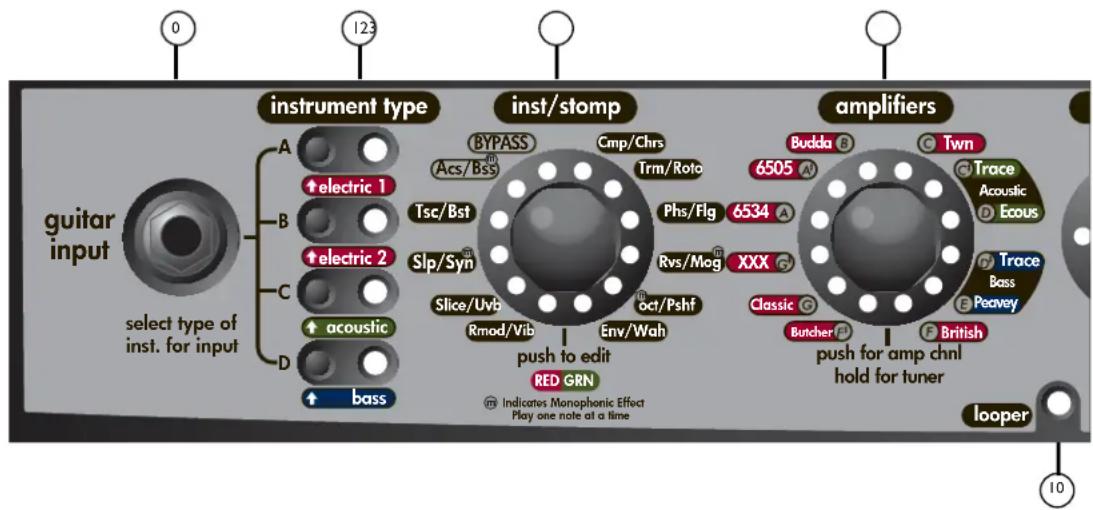

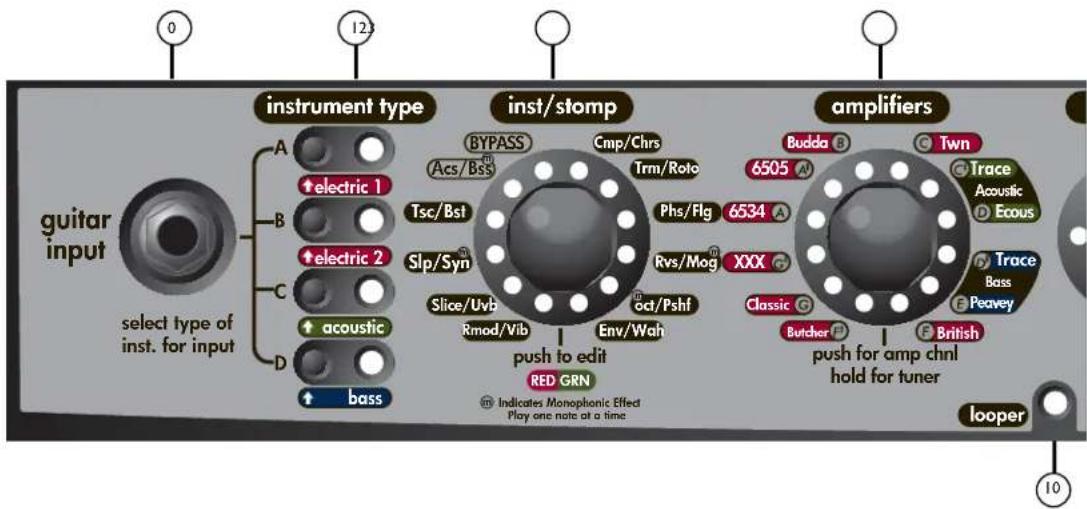

Su VIP 1, potete collegare chitarra elettrica, acustica o basso. Ci sono tre modelli di amplificazione per tutti e 3 i tipi di strumento. Una volta collegato all'amplificatore, selezionate il tipo di strumento sulla destra (elemento 1). L'amplificatore cambia quindi la sua sensibilità di ingresso e la struttura di guadagno per adattarsi alla selezione. NOTA: Gli amplificatori VIP sono progettati per essere usati con strumenti con elettronica passiva. Quando si usano strumenti con elettronica attiva, il volume dello strumento può dover essere ridotto per prevenire il clipping (distorsione non desiderata).

TIPO STRUMENTO/PREIMPOSTAZIONI

Con questi pulsanti è possibile selezionare il tipo di strumento che si sta usando con l'amplificatore. Ci sono 4 banchi con 4 preimpostazioni ciascuno, per un totale di 16 preimpostazioni. I nomi dei banchi delle preimpostazioni sono associati al tipo di strumento usato. Per accedere alle diverse preimpostazioni nel banco attuale, continuare semplicemente a premere il pulsante e il LED cambia colore a indicare che la preimpostazione è stata selezionata. Qualsiasi modifica apportata alle impostazioni (fatta eccezione per il livello volume master) può essere salvata alla preimpostazione se lo si desidera. Per salvare le impostazioni sulla preimpostazione caricata, basta premere e tenere premuto il suo pulsante banco finché il suo LED inizia a lampeggiare e quindi continuare a tenere premuto il pulsante finché il LED smette di lampeggiare. Premere il pulsante Battuta Tempo per annullare il salvataggio. Per salvare le modifiche alla preimpostazione corrente su una diversa preimpostazione, premere e tenere premuto il pulsante banco finché il suo LED inizia a lampeggiare. I LED per qualsiasi altro banco in cui la preimpostazione può essere salvata lampeggeranno. Selezionare il banco in cui salvare toccando il pulsante banco desiderato - esso continuerà a lampeggiare ma gli altri LED del banco si spengono. Se il LED del banco non è del colore della preimpostazione che si desidera sovrascrivere, toccare nuovamente il pulsante del banco finché il colore non corrisponde al numero di preimpostazione desiderato. Per completare il salvataggio, premere e tenere premuto il pulsante del banco finché il LED non smette di lampeggiare. Premendo il pulsante Battuta Tempo si annulla il salvataggio. NOTA: Quando si selezionano le preimpostazioni basso o acustico (banchi C & D) il VIP 1 e VIP2 limiterà l'accesso solo a quei modelli di amplificazione associati al banco dello strumento selezionato. Premendo e tenendo premuti i pulsanti B & D durante l'accensione si apriranno tutti i modelli di amplificazione in qualsiasi preimpostazione.

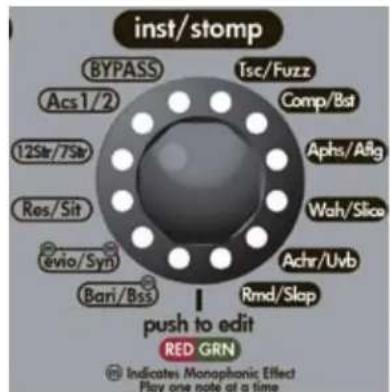

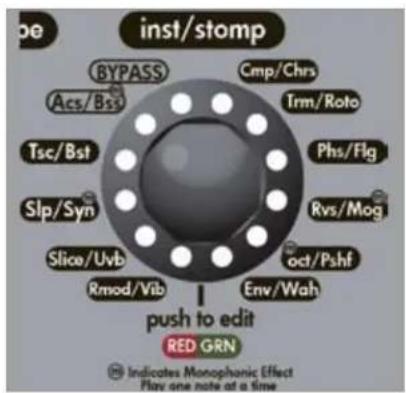

ENCODER STRUMENTO/STOMPBOX

Ruotare questa manopola per selezionare l'effetto desiderato del pre-amplificatore (se presente). Basta pensare, 20 pedali, non dovrai comprarli mai! Inoltre, ci sono 2 modelli di strumento tra cui scegliere, una simulazione acustica e una simulazione basso! Premere temporaneamente l'encoder per accedere alla modalità Modifica (Elemento 11). Si noterà anche una piccola 'm' su alcuni effetti e la simulazione basso. Questo perché ci sono effetti monophonic e in quanto tali, si dovrà far attenzione a suonare una nota per volta affinché funzionino correttamente. I LED su questo encoder sono bicolore. Nella parte bassa dell'encoder c'è una guida che mostra la corrispondenza colore ed effetto. Pannello anteriore VIP 1

Indicates Monophonic Effect Play one note at a time RED GRN ENCODER AMPLIFICATORI Ruotare questa manopola per selezionare il modello di amplificatore. Ogni amplificatore ha 3 canali: se il LED è rosso, sei sul canale di guadagno alto, giallo per guadagno medio e verde per guadagno basso. Se si sta usando una preimpostazione acustica (Elemento 1, Banco C) solo gli amplificatori acustici saranno disponibili. Se si sta usando una preimpostazione basso (Elemento 1, Banco D) solo gli amplificatori bassi saranno disponibili. MODALITÀ SINTONIZZATORE: Premere e tenere premuto per 2 secondi per accedere alla modalità sintonizzatore. I LED intorno all'encoder dell'amplificatore diranno quale nota stai sintonizzando. Allo stesso momento, i LED intorno all'encoder Stompbox (Elemento 2) indicheranno se la nota è diesis o bemolle. Se il LED è alla destra della posizione a ore 12:00 la nota è diesis (sintonizzazione verso il basso). Se il LED è alla sinistra della posizione a ore 12:00 la nota è bemolle (sintonizzazione verso l'alto). Se tutti i LED intorno all'encoder Effetti sono accesi, si è sintonizzati. PRE GUADAGNO Ruotare questa manopola per aumentare il guadagno — considerarlo come quanta distorsione si vuole che l'amplificatore produca. In modalità Modifica questa manopola controlla il parametro 1 dello Stompbox o Effetto selezionato. ENCODER BASSO Regolazione equalizzazione bassa. In modalità Modifica questa manopola controlla il parametro 2 dello Stompbox o Effetto selezionato. ENCODER MEDIO Regolazione equalizzazione media. In modalità Modifica questa manopola controlla il Feedback dell'effetto Ritardo. Il Feedback è il numero di volte di ripetizione del ritardo. ENCODER ALTO Regolazione equalizzazione alta. In modalità Modifica questa manopola controlla il Livello o la quantità di effetto Ritardo. Tutto a sinistra è zero e tutto a destra è max. POST GUADAGNO È il singolo volume preimpostato. In modalità Modifica questa manopola controlla la quantità di Riverbero.

Indicates Monophonic Effect Play one note at a time RED GRN ENCODER AMPLIFICATORI Ruotare questa manopola per selezionare il modello di amplificatore. Ogni amplificatore ha 3 canali: se il LED è rosso, sei sul canale di guadagno alto, giallo per guadagno medio e verde per guadagno basso. Se si sta usando una preimpostazione acustica (Elemento 1, Banco C) solo gli amplificatori acustici saranno disponibili. Se si sta usando una preimpostazione basso (Elemento 1, Banco D) solo gli amplificatori bassi saranno disponibili. MODALITÀ SINTONIZZATORE: Premere e tenere premuto per 2 secondi per accedere alla modalità sintonizzatore. I LED intorno all'encoder dell'amplificatore diranno quale nota stai sintonizzando. Allo stesso momento, i LED intorno all'encoder Stompbox (Elemento 2) indicheranno se la nota è diesis o bemolle. Se il LED è alla destra della posizione a ore 12:00 la nota è diesis (sintonizzazione verso il basso). Se il LED è alla sinistra della posizione a ore 12:00 la nota è bemolle (sintonizzazione verso l'alto). Se tutti i LED intorno all'encoder Effetti sono accesi, si è sintonizzati. PRE GUADAGNO Ruotare questa manopola per aumentare il guadagno — considerarlo come quanta distorsione si vuole che l'amplificatore produca. In modalità Modifica questa manopola controlla il parametro 1 dello Stompbox o Effetto selezionato. ENCODER BASSO Regolazione equalizzazione bassa. In modalità Modifica questa manopola controlla il parametro 2 dello Stompbox o Effetto selezionato. ENCODER MEDIO Regolazione equalizzazione media. In modalità Modifica questa manopola controlla il Feedback dell'effetto Ritardo. Il Feedback è il numero di volte di ripetizione del ritardo. ENCODER ALTO Regolazione equalizzazione alta. In modalità Modifica questa manopola controlla il Livello o la quantità di effetto Ritardo. Tutto a sinistra è zero e tutto a destra è max. POST GUADAGNO È il singolo volume preimpostato. In modalità Modifica questa manopola controlla la quantità di Riverbero.

VOLUME MASTERAlzalo, i nostri vanno a 13!NOTA: A causa delle impostazioni di preguadagno basse per i modelli di amplificatore acustico e basso, il volume master può dover essere impostato più alto quando si usano le chitarre basso o acustica rispetto a quando si usano le chitarre elettriche. Provare con vari livelli di preguadagno, postguadagno e volume master per ottenere i risultati desiderati.INDICATORE LOOPERQuesta funzione richiede un controllo a pedale Sanpera I o Sanpera II. Non perdere tempo a fare questo acquisto — il looper consentirà ore e ore di divertimento. È possibile registrare 30 o più secondi di qualcosa, commutare la tua tonalità (preimpostazione) e suonare sulla tua registrazione. Ad esempio, cercare di registrare una traccia di basso, quindi modificare la tonalità a tonalità guida e suonare sopra! Nota che il LED che corrisponde allooper sull'encoder si accenda quando si registra o si riproduce il loop. FIG. 1

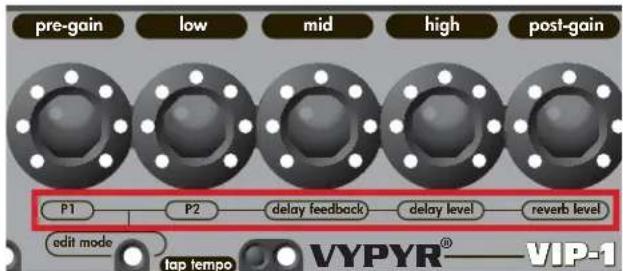

MODALITÀ MODIFICA INST/STOMPBOX

La modalità Modifica cambia semplicemente i 5 controlli dell'amplificatore alla loro funzione alternativa come riportato nella parte bassa dell'encoder (la casella rossa nella Fig. 1). Su VIP1, nella modalità Modifica il colore del LED dice se l'effetto è prima dell'amplificazione (rosso) o dopo l'amplificazione (verde). Per accedere alla modalità Modifica, premere semplicemente l'encoder Stompbox (Elemento 2). Per uscire dalla modalità Modifica premere semplicemente di nuovo lo stesso encoder.NOTA: In qualsiasi momento si desidera accedere a Ritardo o Riverbero si dovrà accedere alla modalità Modifica. BATTUTA TEMPOToccare questo pulsante per impostare il tempo dell'effetto Ritardo. Se non si sente alcun ritardo accedere alla modalità Modifica (Elemento 11) per aumentare il livello. Pannello anteriore VIP 1

L'uscita di registrazione VYPYR USB non richiede ulteriori driver — basta collegare un cavo USB 2.0 standard al proprio computer ed esso sarà rilevato come dispositivo audio. Aprire il programma di registrazione preferito e iniziare la registrazione. Non preoccuparti, l'uscita è microfono/cabinet simulata e suonerà direttamente nel tuo computer. NOTA: L'altoparlante è silenziato intenzionalmente quando l'uscita USB è in uso, sebbene l'uscita cuffia sia attiva per il monitoraggio in tempo reale. La porta USB può essera anche usata per scaricare gli aggiornamenti del firmware e collegare un computer per usare Vypyr Edit Graphic User Interface. Anche MIDI funziona su USB. INGRESSO AUX Collega il tuo lettore mp3 preferito, tamburo o lettore CD e suona.

USCITA CUFFIA/REGISTRAZIONE

Abbiamo veramente speso molto tempo nel creare un jack cuffia di qualità studio. Grazie ad esso, e con gli idonei adattatori (non forniti), è possibile usare questa uscita per registrare come da porta USB. NOTA: Se le cuffie sono in uso, l'altoparlante si silenzia e il Volume Master (Elemento 9) controlla il livello della cuffia.

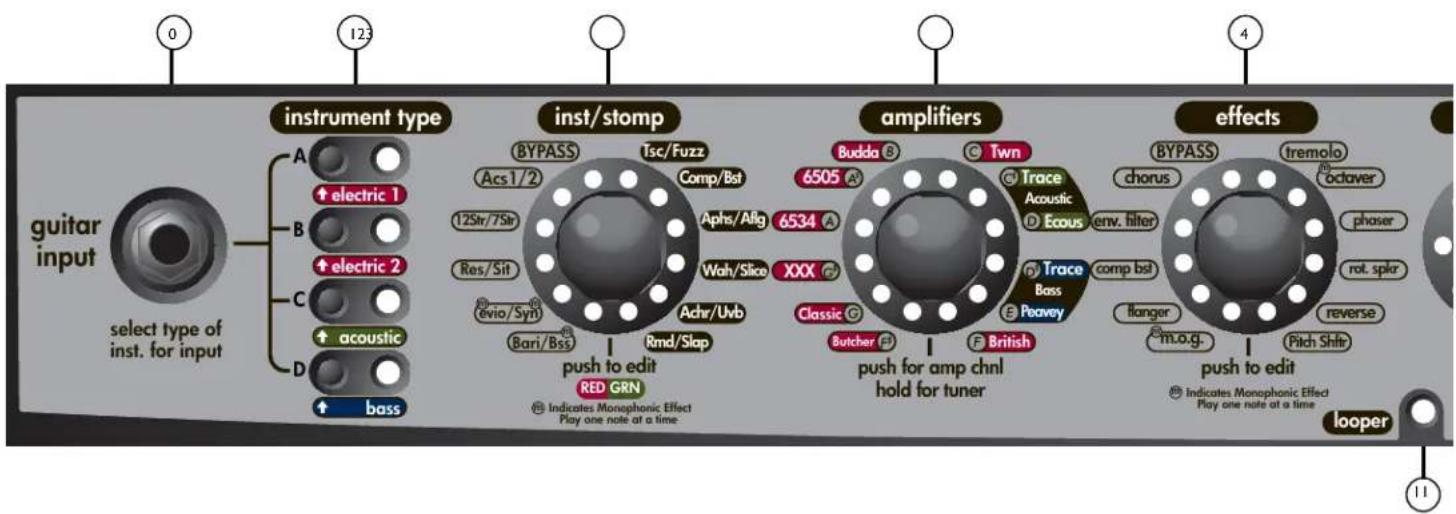

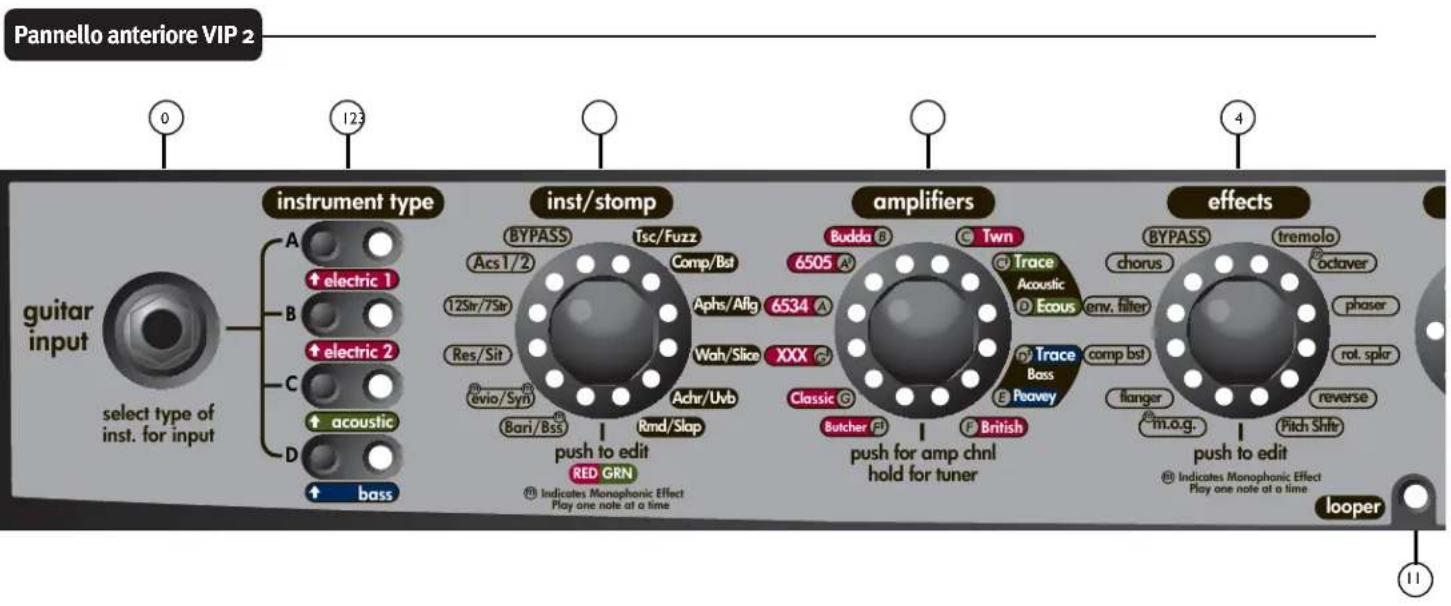

Su VIP 2, potete collegare chitarra elettrica, acustica o basso. Ci sono tre modelli di amplificazione per tutti e 3 i tipi di strumento. Una volta collegato all'amplificatore, selezionate il tipo di strumento sulla destra (elemento 1). L'amplificatore cambia quindi la sua sensibilità di ingresso e la struttura di guadagno per adattarsi alla selezione. NOTA: Gli amplificatori VIP sono progettati per essere usati con strumenti con elettronica passiva. Quando si usano strumenti con elettronica attiva, il volume dello strumento può dover essere ridotto per prevenire il clipping (distorsione non desiderata).

serie VIP è stato ideato per essere utilizzato con chitarre elettriche, acustiche e basso! Con questi pulsanti è possibile selezionare il tipo di strumento che si sta usando con l'amplificatore. Ci sono 4 banchi con 4 preimpostazioni ciascuno, per un totale di 16 preimpostazioni. I nomi dei banchi delle preimpostazioni sono associati al tipo di strumento usato. Per accedere alle diverse preimpostazioni nel banco attuale, continuare semplicemente a premere il pulsante e il LED cambia colore a indicare che la preimpostazione è stata selezionata. Qualsiasi modifica apportata alle impostazioni (fatta eccezione per il livello volume master) può essere salvata alla preimpostazione se lo si desidera. Per salvare le impostazioni sulla preimpostazione caricata, basta premere e tenere premuto il suo pulsante banco finché il suo LED inizia a lampeggiare e quindi continuare a tenere premuto il pulsante finché il LED smette di lampeggiare. Premere il pulsante Battuta Tempo per annullare il salvataggio. Per salvare le modifiche alla preimpostazione corrente su una diversa preimpostazione, premere e tenere premuto il pulsante banco finché il suo LED inizia a lampeggiare. I LED per qualsiasi altro banco in cui la preimpostazione può essere salvata lampeggeranno. Selezionare il banco in cui salvare toccando il pulsante banco desiderato - esso continuerà a lampeggiare ma gli altri LED del banco si spengono. Se il LED del banco non è del colore della preimpostazione che si desidera sovrascrivere, toccare nuovamente il pulsante del banco finché il colore non corrisponde al numero di preimpostazione desiderato. Per completare il salvataggio, premere e tenere premuto il pulsante del banco finché il LED non smette di lampeggiare. Premendo il pulsante Battuta Tempo si annulla il salvataggio.

ENCODER STRUMENTO/STOMP

Per la prima volta anche in un amplificatore modellante, è possibile accedere ai modelli dello strumento! Utilizzando la chitarra elettrica, è possibile accedere a 10 diversi modelli di strumento, dalle chitarre acustiche alle chitarre baritono e anche un sintetizzatore! L'altro lato dell'encoder è dedicato agli stompbox, quindi è possibile accedere a un'intera gamma di effetti stompbox! Ruotare questa manopola per selezionare l'effetto desiderato del pre-amplificatore (se presente). Premere temporaneamente l'encoder per accedere alla modalità Modifica (Elemento 12). Si noterà anche una piccola 'm' su alcuni effetti e la simulazione basso. Questo perché ci sono monophonic effects e in quanto tali, si dovrà far attenzione a suonare una nota per volta affinché funzionino correttamente. I LED su questo encoder sono bicolore. Nella parte bassa dell'encoder c'è una guida che mostra la corrispondenza colore ed effetto. Pannello anteriore VIP 2

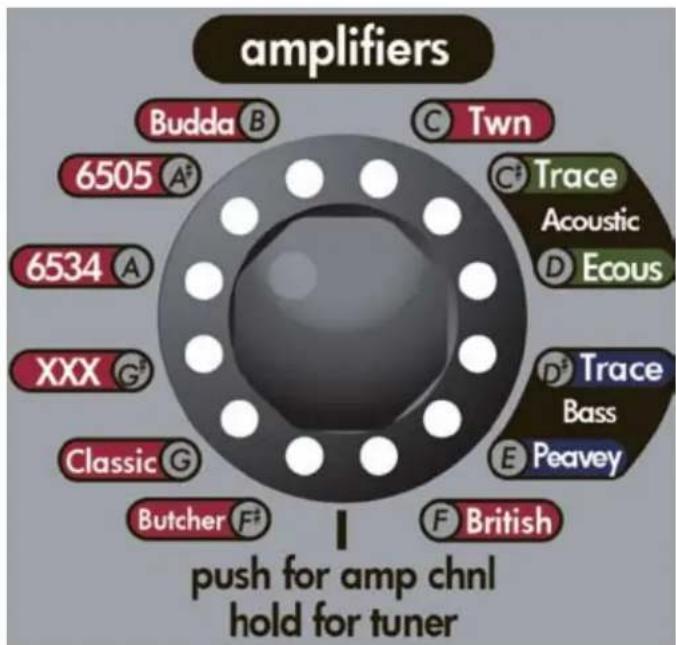

ENCODER AMPLIFICATORI Ruotare questa manopola per selezionare il modello di amplificatore. Ogni amplificatore ha 3 canali: se il LED è rosso, sei sul canale di guadagno alto, giallo per guadagno medio e verde per guadagno basso. Se state usando una preimpostazione acustica (Elemento 1, Banco C) solo gli amplificatori acustici saranno disponibili. Se si sta usando una preimpostazione basso (Elemento 1, Banco D) solo gli amplificatori bassi saranno disponibili. Premere e tenere premuto per 2 secondi per accedere alla modalità sintonizzatore. I LED intorno all'encoder dell'amplificatore diranno quale nota stai sintonizzando. Allo stesso momento, i LED intorno all'encoder Effetti (Elemento 4) indicheranno se la nota è diesis o bemolle. Se il LED è alla destra della posizione a ore 12:00 la nota è diesis (sintonizzazione verso il basso). Se il LED è alla sinistra della posizione a ore 12:00 la nota è bemolle (sintonizzazione verso l'alto). Se tutti i LED intorno all'encoder Effetti sono accesi, si è sintonizzati. ENCODER EFFETTI Ruotare questa manopola per selezionare qualsiasi effetto "Rack". Questi effetti possono trovarsi legati agli effetti loop di un amplificatore. Premere temporaneamente l'encoder per accedere alla modalità Modifica. PRE GUADAGNO Ruotare questa manopola per aumentare il guadagno — considerarlo come quanta distorsione si vuole che l'amplificatore produca. In modalità Modifica questa manopola controlla il parametro 1 dello Stompbox o Effetto selezionato. ENCODER BASSO Regolazione equalizzazione bassa. In modalità Modifica questa manopola controlla il parametro 2 dello Stompbox o Effetto selezionato. ENCODER MEDIO Regolazione equalizzazione media. In modalità Modifica questa manopola controlla il Feedback dell'effetto Ritardo. Il Feedback è il numero di volte di ripetizione del ritardo.

Indicates Monophonic Effect Play one note at a time Indicates Monophonic Effect Play one note at a time RED GRN106 ENCODER ALTO Regolazione equalizzazione alta. In modalità Modifica questa manopola controlla il Livello o la quantità di effetto Ritardo. Tutto a sinistra è zero e tutto a destra è max. POST GUADAGNO È il singolo volume preimpostato. In modalità Modifica questa manopola controlla la quantità di Riverbero. VOLUME MASTER Alzalo, i nostri vanno a 13! INDICATORE LOOPER Questa funzione richiede un controllo a pedale Sanpera

I o Sanpera II. Non perdere tempo a fare questo acquisto — il looper consentirà ore e ore di divertimento. È possibile registrare 30 o più secondi di qualcosa, commutare il tuo tono (preimpostazione) e suonare sulla tua registrazione. Ad esempio, cercare di registrare una traccia di basso, quindi modificare la tonalità a tonalità guida e suonare sopra! Nota il LED che corrisponde al looper sull'encoder si accenda quando si registra o si riproduce il loop. FIG. 1 Pannello anteriore VIP 2

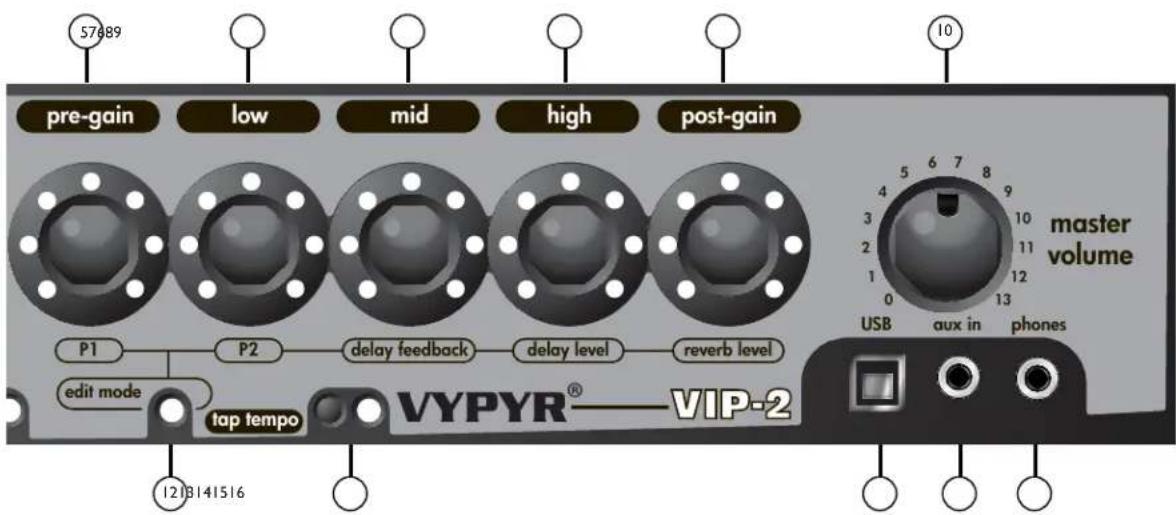

guitar input master volume VIP-2 looper tap tempo VYPYR®m mmmmm Indicates Monophonic Effect Play one note at a time Indicates Monophonic Effect Play one note at a time RED GRN MODALITÀ MODIFICA La modalità Modifica cambia semplicemente i 5 controlli dell'amplificatore alla loro funzione alternativa come riportato nella parte bassa dell'encoder (la casella rossa nella Fig. 1). Quando si è in modalità Modifica il LED diventa verde se si stanno modificando gli Effetti, o rosso se si stanno modificando gli Stompbox. Inoltre, il LED corrispondente alla funzione che si sta modificando lampeggia mentre si è in modalità Modifica. Per accedere alla modalità Modifica, premere semplicemente l'encoder Stompbox (Elemento 2) o l'encoder Effetti (Elemento 4). Per uscire dalla modalità Modifica premere semplicemente di nuovo lo stesso encoder. In qualsiasi momento si desidera accedere a Ritardo o Riverbero si dovrà accedere alla modalità Modifica! BATTUTA TEMPO Toccare questo pulsante per impostare il tempo dell'effetto Ritardo. Se non si sente alcun ritardo accedere alla modalità Modifica per aumentare il livello.

USCITA REGISTRAZIONE USB

L'uscita di registrazione VYPYR USB non richiede ulteriori driver — basta collegare un cavo USB 2.0 standard al proprio computer ed esso sarà rilevato come dispositivo audio. Aprire il programma di registrazione preferito e iniziare la registrazione. Non preoccuparti, l'uscita è microfono/cabinet simulata e suonerà direttamente nel tuo computer. NOTA: L'altoparlante è silenziato intenzionalmente quando l'uscita USB è in uso, sebbene l'uscita cuffia sia attiva per il monitoraggio in tempo reale. La porta USB può essere anche usata per scaricare gli aggiornamenti del firmware e collegare un computer per usare Vypyr Edit Graphic User Interface. Anche MIDI funziona su USB. INGRESSO AUX Collega il tuo lettore mp3 preferito, tamburo o lettore CD e suona.

USCITA CUFFIA/REGISTRAZIONE

Abbiamo veramente speso molto tempo nel creare un jack cuffia di qualità studio. Grazie ad esso, e con gli idonei adattatori (non forniti), è possibile usare questa uscita per registrare come da porta USB. NOTA: Se le cuffie sono in uso, l'altoparlante si silenzia e il Volume Master (Elemento 9) controlla il livello della cuffia.

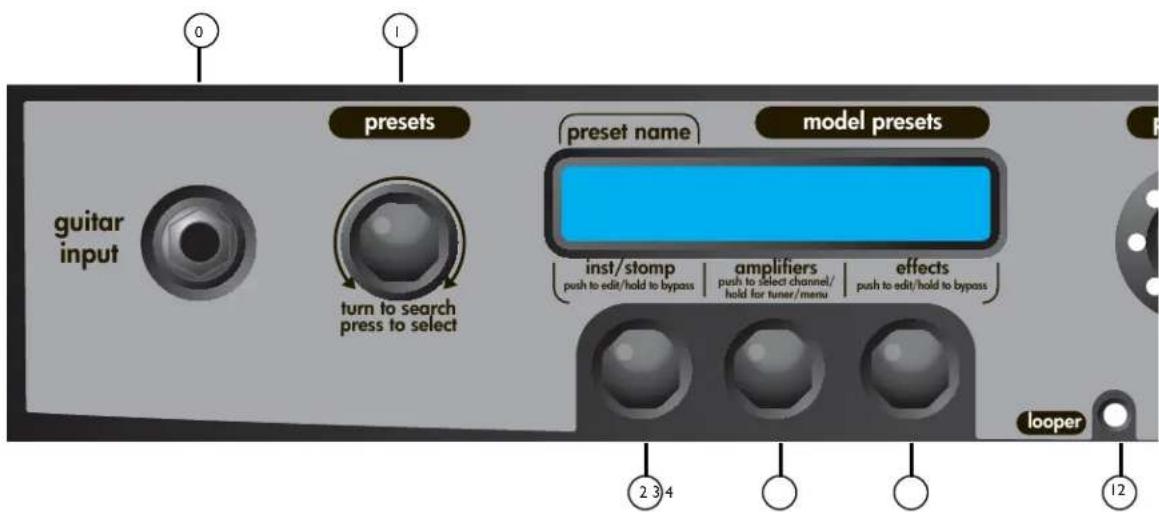

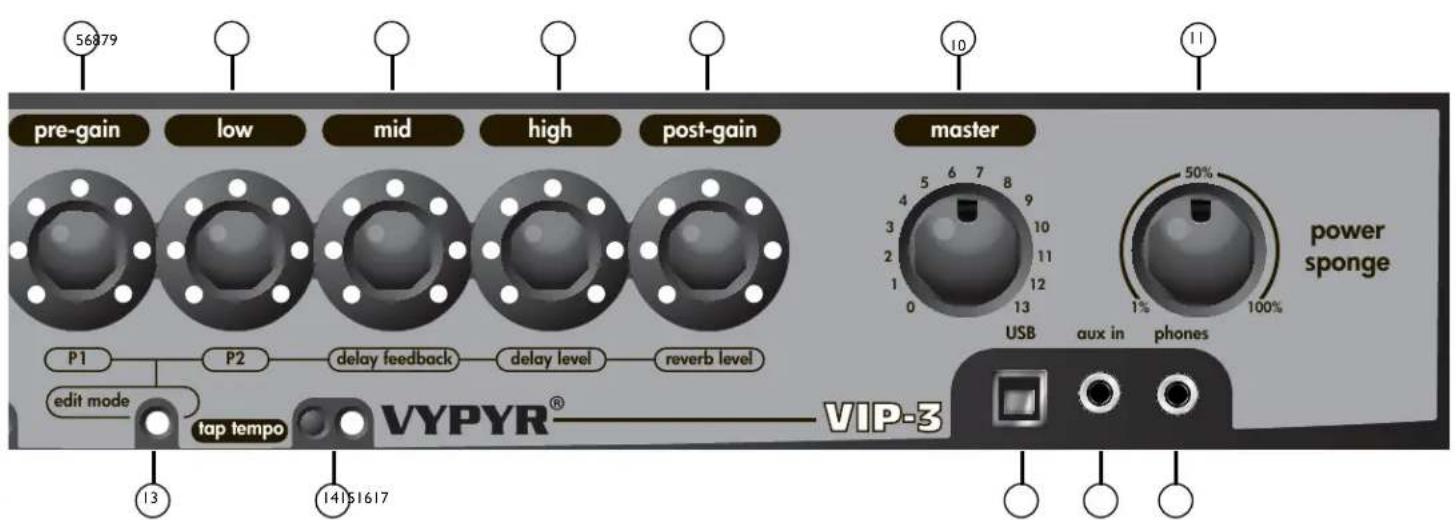

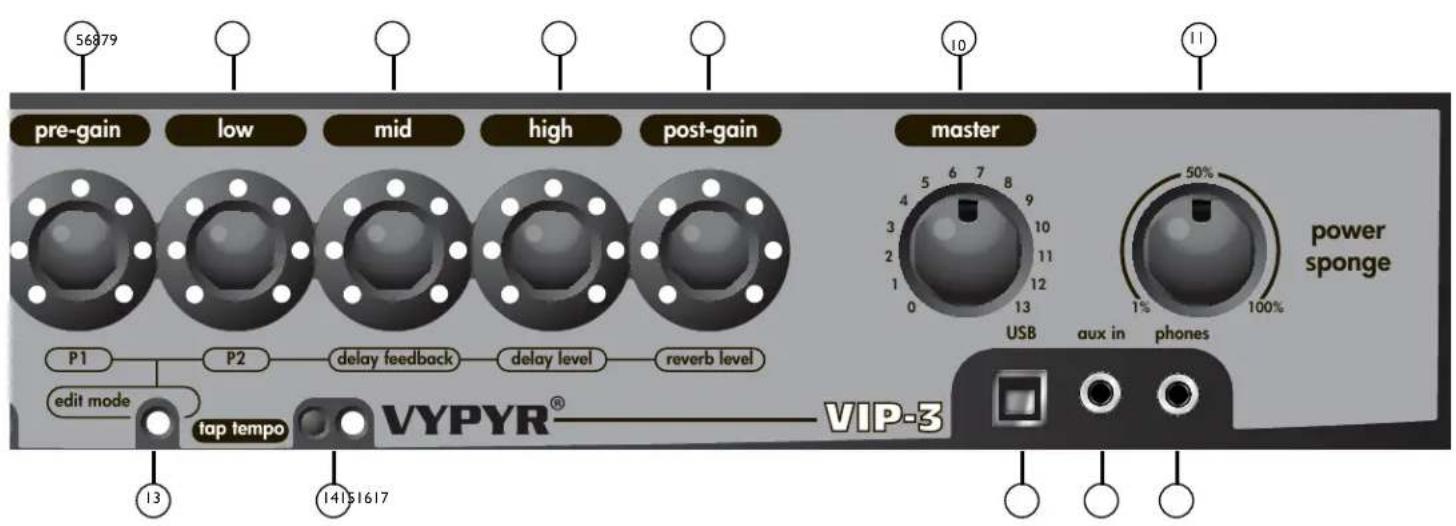

Su VIP 3, potete collegare chitarra elettrica, acustica o basso. Ci sono tre modelli di amplificazione per tutti e 3 i tipi di strumento. Una volta collegato all'amplificatore, selezionate il banco dello strumento. L'amplificatore cambia quindi la sua sensibilità di ingresso e la struttura di guadagno per adattarsi alla selezione. NOTA: Gli amplificatori VIP sono progettati per essere usati con strumenti con elettronica passiva. Quando si usano strumenti con elettronica attiva, il volume dello strumento può dover essere ridotto per prevenire il clipping (distorsione non desiderata). ENCODER PREIMPOSTAZIONI VIP 3 include oltre 400 posizioni preimpostate definibili dall'utente! Utilizzare questo encoder per spostarsi tra di esse e quando si trova la preimpostazione desidarata, premere l'encoder per richiamare l'impostazione. Le preimpostazioni sul banco C sono designate per essere utilizzate con chitarra acustica e le preimpostazioni sul banco D per Basso.

ENCODER STRUMENTO/STOMP

Ruotando l'encoder Strumento/Stompbox l'utente può selezionare lo strumento o l'utente desiderato evidenziando l'effetto e premendo l'encoder. Dopo aver effettuato la scelta, premere temporaneamente l'encoder per accedere alla modalità Modifica (Elemento 13). Premendo e tenendo premuto l'encoder si attiva o disattiva l'effetto o strumento. Quando l'effetto o lo strumento è acceso, il nome sarà in MAIUSCOLE. Quando l'effetto o lo strumento è escluso, il nome sarà visualizzato in MINUSCOLE. NOTA: Questo encoder svolge anche altre funzioni, si veda la Sezione Preimpostazioni per maggiori informazioni. ENCODER AMPLIFICATORI Ruotare questa manopola per selezionare il modello di amplificatore, quindi premere l'encoder per effettuare la selezione. Ogni amplificatore ha 3 canali, nessuna icona (6505) rappresenta il canale vuoto, un quadrato (6505■) rappresenta il canale con guadagno medio e un asterisco (6505*) rappresenta il canale con guadagno alto. Premendo momentaneamente l'encoder degli amplificatori si cambierà canale sull'amplificatore. Premere e tenere premuto per 2 secondi per accedere alla modalità Sintonizzatore, tenere premuto per accedere alla modalità Menu Sistema. NOTA: Questo encoder svolge anche altre funzioni, si veda la Sezione Preimpostazioni per maggiori informazioni. MODALITÀ SINTONIZZATORE: ll sintonizzatore è visualizzato sullo scheermo e un'icona indica se la nota è diesis o bemolle. Se l'icona è alla destra del centro la nota è diesis (sintonizzazione verso il basso). Se l'icona è alla sinistra del centro la nota è bemolle (sintonizzazione verso l'alto). La chitarra è nella tonalità quando l'icona è direttamente al centro. Pannello anteriore VIP 3

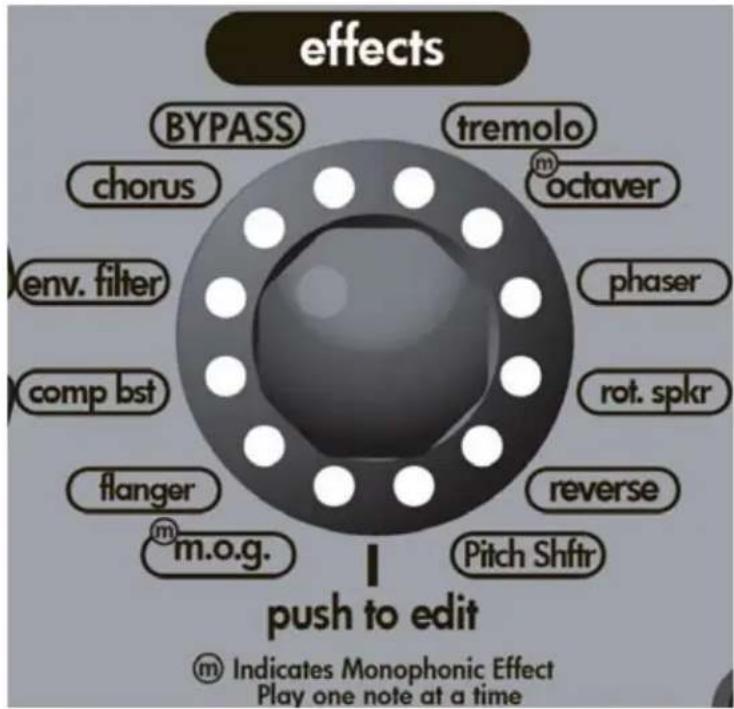

ENCODER EFFETTI Ruotare questa manopola per selezionare qualsiasi effetto "Rack". Questi effetti possono trovarsi legati agli effetti loop di un amplificatore. Premere temporaneamente l'encoder per accedere alla modalità Modifica. NOTA: Questo encoder svolge anche altre funzioni, si veda la Sezione Preimpostazioni per maggiori informazioni. PRE GUADAGNO Ruotare questa manopola per aumentare il guadagno — considerarlo come quanta distorsione si vuole che l'amplificatore produca. In modalità Modifica questa manopola controlla il parametro 1 dello Stompbox o Effetto selezionato. ENCODER BASSO Regolazione equalizzazione bassa. In modalità Modifica questa manopola controlla il parametro 2 dello Stompbox o Effetto selezionato. ENCODER MEDIO Regolazione equalizzazione media. In modalità Modifica questa manopola controlla il Feedback dell'effetto Ritardo. Il Feedback è il numero di volte di ripetizione del ritardo.

ENCODER EFFETTI Ruotare questa manopola per selezionare qualsiasi effetto "Rack". Questi effetti possono trovarsi legati agli effetti loop di un amplificatore. Premere temporaneamente l'encoder per accedere alla modalità Modifica. NOTA: Questo encoder svolge anche altre funzioni, si veda la Sezione Preimpostazioni per maggiori informazioni. PRE GUADAGNO Ruotare questa manopola per aumentare il guadagno — considerarlo come quanta distorsione si vuole che l'amplificatore produca. In modalità Modifica questa manopola controlla il parametro 1 dello Stompbox o Effetto selezionato. ENCODER BASSO Regolazione equalizzazione bassa. In modalità Modifica questa manopola controlla il parametro 2 dello Stompbox o Effetto selezionato. ENCODER MEDIO Regolazione equalizzazione media. In modalità Modifica questa manopola controlla il Feedback dell'effetto Ritardo. Il Feedback è il numero di volte di ripetizione del ritardo.

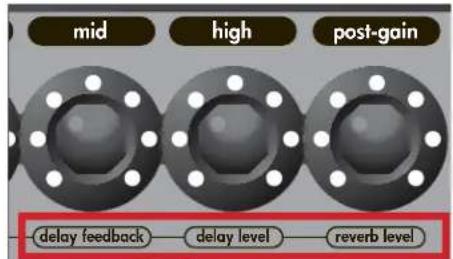

ENCODER ALTO Regolazione equalizzazione alta. In modalità Modifica questa manopola controlla il Livello o la quantità di effetto Ritardo. Tutto a sinistra è zero e tutto a destra è max. POST GUADAGNO È il singolo volume preimpostato. In modalità Modifica questa manopola controlla la quantità di Riverbero. VOLUME MASTER Alzalo, i nostri vanno a 13! POWER SPONGE Questa manopola consente di ridurre l'uscita di potenza dell'amplificatore. Non confondere questo con il controllo Volume Master. Power Sponge regola la quantità di potenza che l'amplificatore è in grado di produrre. Questo circuito consente di ottenere quel suono distorto a livelli camera da letto. Power Sponge può regolare l'uscita massima di potenza dell'amplificatore da 100 watt fino a 1 watt. INDICATORE LOOPER Questa funzione richiede un controllo a pedale Sanpera

I o Sanpera II. Non perdere tempo a fare questo acquisto — il looper consentirà ore e ore di divertimento. È possibile registrare 30 o più secondi di qualcosa, commutare il tuo tono (preimpostazione) e suonare sulla tua registrazione. Ad esempio, cercare di registrare una traccia di basso, quindi modificare la tonalità a tonalità guida e suonare sopra! Nota il LED che corrisponde al looper sull'encoder si accenda quando si registra o si riproduce il loop MODALITÀ MODIFICA La modalità Modifica cambia semplicemente i 5 controlli dell'amplificatore alla loro funzione alternativa come riportato nella parte bassa dell'encoder. Quando si è in modalità Modifica il LED diventa verde se si stanno modificando gli Effetti, o rosso se si stanno modificando gli Stompbox. Per accedere alla modalità Modifica, premere semplicemente l'encoder Stompbox (Elemento 2) o l'encoder Effetti (Elemento 4). Per uscire dalla modalità Modifica premere semplicemente di nuovo lo stesso encoder. Pannello anteriore VIP 3

In qualsiasi momento si desidera accedere a Ritardo o Riverbero si dovrà accedere alla modalità Modifica! BATTUTA TEMPO Toccare questo pulsante per impostare il tempo dell'effetto Ritardo. Se non si sente alcun ritardo accedere alla modalità Modifica per aumentare il livello.

USCITA REGISTRAZIONE USB

L'uscita di registrazione VYPYR USB non richiede ulteriori driver — basta collegare un cavo USB 2.0 standard al proprio computer ed esso sarà rilevato come dispositivo audio. Aprire il programma di registrazione preferito e iniziare la registrazione. Non preoccuparti, l'uscita è microfono/cabinet simulata e suonerà direttamente nel tuo computer. NOTA: L'altoparlante è silenziato intenzionalmente quando l'uscita USB è in uso, sebbene l'uscita cuffia sia attiva per il monitoraggio in tempo reale. La porta USB può essere anche usata per scaricare gli aggiornamenti del firmware e collegare un computer per usare Vypyr Edit Graphic User Interface. Anche MIDI funziona su USB. INGRESSO AUX Collega il tuo lettore mp3 preferito, tamburo o lettore CD e suona.

USCITA CUFFIA/REGISTRAZIONE

Abbiamo veramente speso molto tempo nel creare un jack cuffia di qualità studio. Grazie ad esso, e con gli idonei adattatori (non forniti), è possibile usare questa uscita per registrare come da porta USB. NOTA: Se le cuffie sono in uso, l'altoparlante si silenzia e il Volume Master (Elemento 9) controlla il livello della cuffia.

In qualsiasi momento si desidera accedere a Ritardo o Riverbero si dovrà accedere alla modalità Modifica!BATTUTA TEMPOToccare questo pulsante per impostare il tempo dell'effetto Ritardo. Se non si sente alcun ritardo accedere alla modalità Modifica per aumentare il livello.USCITA REGISTRAZIONE USBL'uscita di registrazione VYPYR USB non richiede ulteriori driver — basta collegare un cavo USB 2.0 standard al proprio computer ed esso sarà rilevato come dispositivo audio. Aprire il programma di registrazione preferito e iniziare la registrazione. Non preoccuparti, l'uscita è microfono/cabinet simulata e suonerà direttamente nel tuo computer.NOTA: L'altoparlante è silenziato intenzionalmente quando l'uscita USB è in uso, sebbene l'uscita cuffia sia attiva per il monitoraggio in tempo reale. La porta USB può essere anche usata per scaricare gli aggiornamenti del firmware e collegare un computer per usare Vypyr Edit Graphic User Interface. Anche MIDI funziona su USB.INGRESSO AUXCollega il tuo lettore mp3 preferito, tamburo o lettore CD e suona. USCITA CUFFIA/REGISTRAZIONEAbbiamo veramente speso molto tempo nel creare un jack cuffia di qualità studio. Grazie ad esso, e con gli idonei adattatori (non forniti), è possibile usare questa uscita per registrare come da porta USB. NOTA: Se le cuffie sono in uso, l'altoparlante si silenzia e il Volume Master (Elemento 9) controlla il livello della cuffia.

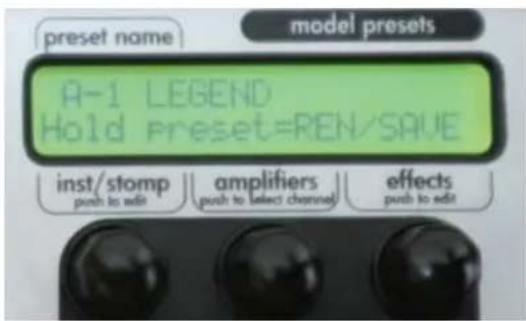

1. Per salvare una preimpostazione modificata, prima premere e tenere premuto l'encoder Preimpostazioni

per 2 secondi, quindi rilasciare. La schermata ora apparirà come la Fig 1. Ora è possibile rinominare e salvare le preimpostazioni.

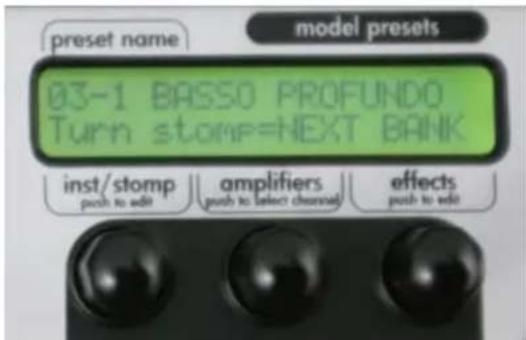

2. In questa modalità, la riga inferiore sul display scorre attraverso i comandi. In questo esempio, il display

mostra "Turn Stomp=NEXT BANK" che significa che l'encoder strumento/stomp è usato per spostarsi rapidamente tra i banchi permettendo di scegliere il banco desiderato in cui salvare la preimpostazione corrente (si veda la Fig. 2).

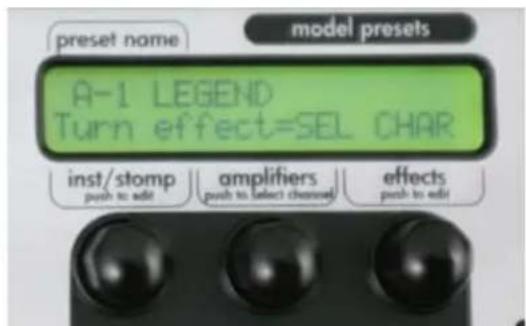

3. Gli amplificatori e gli encoder defli effetti sono usati per rinominare la preimpostazione. Utilizzare

l'encoder amplificatori per spostare il cursore e utilizzare l'encoder effetto per modificare il carattere scelto (si veda Fig. 3 e Fig. 4). Per salvare la preimpostazione, premere semplicemente l'ENCODER PREIMPOSTAZIONE. NOTA: In qualsiasi momento durante la modalità di salvataggio, premere il pulsante BATTUTA TEMPO per annullare il salvataggio e ritornare alla riproduzione normale. Fig. 1 Fig 2 Fig 3 Fig 4 0781234561011912131%50%100% inst/stomp amplifiers effects aux inUSB phones preset name turn to search press to select P1 P2 delay feedback delay level reverb level push to select channel/ hold for tuner/menu push to edit/hold to bypass push to edit/hold to bypass edit mode pre-gainmodel presetspresets low mid high post-gain master guitar input power sponge loopertap tempo VIP-3 VYPYR ®113

COMANDI MENU SISTEMA

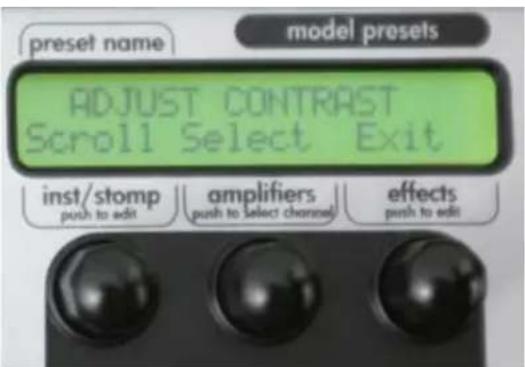

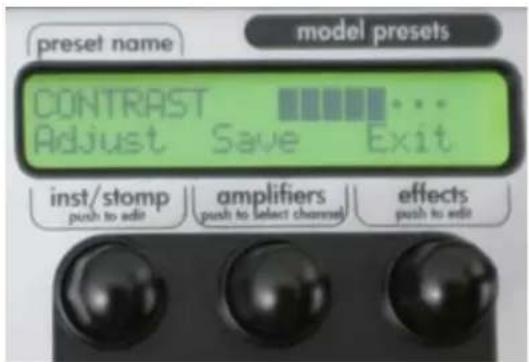

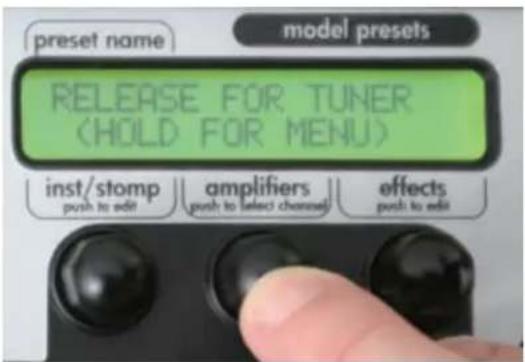

1. Per accedere al Menu Sistema, premere e tenere premuto il pulsante Sintonizzatore (Fig. 5).

La schermata visualizzerà 3 scelte in questo menu: REGOLAZIONE CONTRASTO (per modificare il contrasto del display), DISABILITA MODALITÀ DEMO (spegnere il "gioco di luci") e RIPRISTINNA ALLE IMPOSTAZIONI DI FABBRICA (cancella tutte le preimposazioni definite dall'utente e riporta l'amplificatore alle impostazioni di fabbrica. Per disabilitaree la MODALITÀ DEMO, usare l'encoder strumento/stomp per scorrere finché il display visualizza DISABILITA MODALITÀ DEMO e premere il encoder amplificatori per selezionare. IMPORTANTE, SEBBENE IL MENU DI SISTEMA CHIEDE DI SELEZIONARE SÌ O NO QUANDO SI EFFETTA IL RIPRISTINO ALLE IMPOSTAZIONI DI FABBRICA, NON FARE CLIC SU "SÌ" SE NON SI È SICURI, IN QUANTO IL RIPRISTINO ALLE IMPOSTAZIONI DI FABBRICA È IRREVERSIBILE

2. Per regolare il contrasto, premere l'encoder amplificatore, poi usare l'encoder strumento/stomp (Fig.

6) per regolare il contrasto. Quindi, premere l'encoder amplificatori per salvare le modifiche o l'endoder

effetti per uscire senza salvare le modifiche (Fig. 7). Fig 5 Fig 6 Fig 7114 Encoder Stompbox Il primo encoder alla destra del jack di ingresso è l'encoder Strumento/Stompbox. Questo controllo seleziona il modello Strumento o Stompbox (unità effetti pavimento tradizionale) che è esattamente come collegare la chitarra al pedale preferito e quindi nell'amplificatore. Con l'encoder Strumento/Stompbox è possibile selezionare numerosi modelli di strumento unici, nonché pedali distorsione e boost. Combinare questi con le varie impostazioni del canale dell'amplificatore ed è possibile ottenere alcune tonalità eccezionali. Ruotare semplicemente l'encoder Strumento/Stompbox per selezionare l'effetto desiderato. Se si vogliono regolare i parametri, premdere semplicemente l'encoder per accadere alla modalità Modifica. Fare riferimento a VIP Matrix per vedere quali stompbox, strumenti ed effetti esistono per ciascun modello. OPZIONI SULL'ENCODER STRUMENTO/STOMPBOX: 12 CORDE*: Simulazione di una chitarra a 12 corde con corpo piccolo. P1: Corpo (pieno) P2: Corda (luminosità) 7 CORDE*: Riduce la tonalità di 5 intevalli e mezzo per simulare una chitarra a 7 corde. P1: Corpo, P2: Corde ACUSTICA 1: Chitarra acustica lucida con corpo piccolo. P1: Corpo, P2: Corde ACUSTICA 2*: Chitarra acustica dreadnought jumbo con corpo profondo. P1: Corpo, P2: Corde BARITONO* Sintonizzare lo strumento verso il basso su A, simulando la chitarra baritono. P1: Corpo, P2: Corde BASSO: Modello Monophonic che sintonizza lo strumento abbassando di un'intera ottava, simulando una chitarra basso. P1: Corpo, P2: Corde EVIO*: Simulazione violino elettrico Monophonic P1: Colore, P2: Strisciato (impostazioni elevate strisceranno tra le note). RESONATOR*: Simulazione di una chitarra Resonator, comunemente usata nella musica Blues e Country. Cercare diverse impostazioni sulla vostra chitarra con la selezione di pickup e il controllo del tono per raggiungere il più elevato realismo con lo strumento. P1: Corpo, P2: Corde. SITAR*: Simulazione dello strumento tradizionale usato nella musica indiana. P1: Corpo, P2: Corde.

• Non disponibile su VIP1 NOTA: I MODELLI MONOPHONIC SONO INTESI PER RIPRODURRE UNA NOTA PER VOLTA PER I MIGLIORI RISULTATI. TSC: Distorsione overdrive classica con un tocco di boost medio. Eccezionale rispetto a quasi tutti i modelli di amplificatore. Provare con un TWN pulito per principianti. Regolazione parametri: Guida P1, Livello P2 ANALOG BOOST: Uno degli effetti più utile, il boost offre un livello di boost pulito che si trova a partata di mano quando si vuole fare un assolo con un suono pulito o se si necessita di un boost quando si suona un assolo duro. Ciò sarà utile quando si possiede il pedale opzionale Sanpera

I o II, in cui l'uso di questo effetto darà un boost in assolo in "modalità manuale". Fare riferimento al manuale Sanpera per ulteriori informazioni. Guida P1, Livello P2 VIP 1 VIP 2115

Strumenti Acoustic1 Acoustic2 12string 7string Resonator Sitar EVIO Synth Bari Bass Stompbox TSC Fuzz Comp Slap Wah Phaser Flanger Synth Slice EnvFilter Pitchshifter Chorus Octaver Rotary MOG Tremolo Reverse Uvb RingMod Vibrato Boost Effetti Tremolo Octaver Phaser Rot.Spkr Reverse PitchShft mog Flanger Compbst Env.Filter Chorus SLAP: Una ripetizione molto breve e rapida della nota originale, suona come se la nota ti "colpisse". Questo effetto è eccezionale per suonare la musica country. Regolazione parametri: P1 Tempo, P2 Mix SyNTH: Il sintetizzatore è un effetto Monophonic (una nota per volta) che crea un'onda quadra alla frequenza della corda di ingresso e procede attraverso un filtro integrato e un controller di tonalità strisciata. Il parametro Attacco controlla la quantità di modulazione del filtro - valori più alti comportano un maggior filtraggio come wah. Il parametro Strisciato controlla il tempo di passaggio da una nota all'altra. I valori più alti risultano in uno scorrimento più udibile tra le note. P1 Attacco, P2 Strisciato SLICER: Lo Slicer attiva e disattiva il segnale in modo molto rapido o molto lento. È possibile creare effetti ritmici con lo Slicer, basta solo sperimentare. P1 Velocità, P2 Ampiezza NOTA: I pedali opzionali Sanpera I e Sanpera

II modificano la velocità di questo effetto. UVB: Originariamente ideato per essere un simulatore di altoparlante rotante, Uvb ha trovato subito la sua strada. È diventato uno degli effetti più popolari da quanto Hendrix l'ha fatto sentire per il National Anthem a Woodstock: P1 Velocità, P2 Profondità RING MODULATOR: Il Ring Modulator combina due forme d'onda ed emette la somma e la differenza delle frequenze presenti in ciascuna forma d'onda. Come si vedrà questo effetto è un po' diverso, ma può essere molto divertente. Ascolta l'assolo di chitarra in "Paranoid" e sentirai un Ring Modulator combinato con una distorsione Fuzz. Regolazione parametri: P1 Frequenza trasportatore, P2 Mix VIBRATO: Diversamente dal Tremolo, che modifica il volume del segnale per creare l'effetto, Vibrato modifica leggermente la tonalità per creare l'effetto. P1 Velocità, P2 Profondità COMP: Questo compressore consente di impostare un livello di uscita e sensibilità a cui sfonda (modalità Modifica). I compressori possono produrre suoni di percussione su una chitarra pulita - o sostegno tranquillo per il lavoro. Provare questo effetto stompbox su un canale pulito e toccare morbidamente le corde prima e in modo più forte per sentire l'effetto. Regolazione parametri: P1 Sensibilità, P2 Livello CHORUS: Questo inconfondibile modello di coro analogico caldo classico rappresenta senza dubbio un elemento di rilievo nel tuo arsenale preimpostato. P1 Velocità, P2 Profondità ANALOG PHASE: Analog Phase è un effetto comunemente confuso con il Flanging. Phasing utilizza modifiche nello spettro di frequenza per creare picchi e discese nel segnale audio. Provate "Ain't Talking 'Bout Love." P1 Velocità, P2 Profondità ANALOG FLANGE: Flanging è un effetto audio basato sul tempo che si verifica quando due segnali identici sono mischiati con un segnale leggermente ritardato. Questo ritardo produce un effetto di filtro comb sweep. - Provare l'introduzione di "Cowboys from Hell" o "Barracuda". P1 Velocità, P2 Profondità WAH: Il wah automatico usa sweep del filtro di frequenza nella gamma tipicamente associata alle vocali per dare alla chitarra un suono "Wah". Pensa "Voodoo Child" su pilota automatico. P1 Velocità, P2 Profondità sweep116 Encoder amplificatori Una delle funzionalità più esclusive dell'amplificatore VYPYR

è l'encoder di selezione canale. Ciascuna modalità dell'amplificatore contiene tre modalità canale, guadagno basso, guadagno medio e guadagno alto. Ruotare l'encoder per selezionare il modello di amplificatore desiderato. Per modificare la modalità canale, premere semplicemente l'encoder Amplificatori. INFORMAZIONI SULL'EQUALIZZATORE: Quando si modellano gli amplificatori per VYPYR modelliamo anche l'equalizzatore e come i controlli dell'equalizzatore funzionano su vari amplificatori. Ad esempio l'XXX, ha l'equalizzatore attivo sul canale Lead. Si noterà quando si è sul modello di canale rosso dell'XXX che l'equalizzatore agisce in modo molto diverso rispetto a un Green channel Twn. Alcuni equalizzatori hanno effetti drastici e alcuni, come l'amplificatore British che abbiamo modellato, avrà scarso effetto. BRITISH: Il suono classico dei Queen e di tante band britanniche dagli anni '60 ad oggi. Lo stack di tonalità sull'amplificatore di Brian May è stato ridotto, quindi su questo modello i controlli di tonalità hanno risposta limitata. BUTCHER

: Moderno su uno stack britannico classico. Questo amplificatore molto versatile può andare da tonalità belle e pulite a più dure e moderne. CLASSIC

: Il Peavey Classic 50 è uno degli amplificatori di maggior successo di tutti i tempi. Con la sua struttura di guadagno disponibile e tonalità calda/incisiva. Gli amplificatori per chitarra Classic Series sono venerati dagli amanti del blues, appassionti di country e nuovi rocker. XXX: Il Peavey XXX è un amplificatore estremamente versatile. Con un canale ultra-pulito, un canale dal ritmo britannico modificato e un canale con guadagno super da far urlare, XXX può diventare il tuo amplificatore preferito. 6534+: Il leggendario suono del 6505+, ma con una sezione di potenza EL34 per un po' di inclinazione britannica. EL34 aggiuge un "colpo" all'intervallo medio che è diventato preferito per la maggior parte degli artisti di Peavey.117 Encoder amplificatori

+: Nominato per festaggiare i primi 40 anni di Peavey, la serie 6505 è anche il rilancio della serie 5150, gli amplificatori estremamente popolari di Peavey progettati con Edward Van Halen. Anche noti come 5150, questi amplificatori sono diventati gli amplificatori per chitarra senza pari per le band di rock, hardcore e metal grazie al loro tono grezzo, inesorabile potenza e affidabilità dimostrata sul campo. 6505 è ancora una scelta indiscutibile per una lista di appassionati sempre crescente e da anni è diventata il suono del metal nel mondo. BUDDA

: Budda Amplification è specializzata in amplificatori cablati a mano e cabint che bilanciano le fasi di guadagno del tubo caldo con attacco sensibile definito. Budda ha segnato la rivoluzione del basso vattaggio negli amplificatori per chitarre oltre un decennio fa con il Budda Twinmaster

cablato a mano, e l'innovazione continua oggi con la serie Superdrive

combina le migliori caratteristiche di classe A e classe AB per produrre tonalità vive definite dalla forte dinamica e complesse sovratinalità in armoniche di secondo e terzo ordine, con separazione completa per permettere di suonare la chitarra. TWN: Pulita California classica. Per ottenere tonalità overdriven, abbiamo aggiunto la distorsione stompbox davanti all'amplificatore sui canali Arancione e Rosso. TRACE ACOUSTIC: Oltre due decenni fa, Trace Elliot ha rivoluzionato il mondo della strumentazione acustica con la sua originale serie TA

. Trace Elliot ha portato la riproduzione acustica di qualità studio sul palco attraverso design che hanno incorporato ingressi a impedenza molto elevata (pickup piezo), filtri di tacca, alimentazione phantom, effetti DSP e Dynamic Correction

, circuiteria unica che riproduce i risultati brillanti di uno strumento acutico senza fare affidamento a trombe ad alta frequenza (che possono produrre sovratonalità stridule non desiderate). PEAVEy ECOUSTIC

: Gli amplificatori della serie Peavey Ecoustic sono sistemi di amplificazione altamente versatili ideati per strumenti acustici, canto e dispositivi livello linea come campionatori e lettori audio in applicazioni nel corso di esibizioni e prove. TRACE BASS: Trace Elliot ha rivoluzionato l'amplificazione dei bassi negli anni '80 con un'intera linea di amplificatori e cabinet. Prova le tonalità a marchio Trace Elliot e vedrai perché moltissimi artisti nel corso degli anni si sono affidati a Trace Elliot. PEAVEy BASS: Per oltre 40 anni, gli amplificatori di bassi Peavey hanno rappresentato un punto di forza nell'industria musicale. Arrotondato, immenso, alto, profondo; ci sono tanti modi per descrivere il suono dell'amplificatore per bassi Peavey.118 Encoder Effetti Il terzo encoder da destra è l'encoder Effetti. Questo encoder seleziona qualsiasi effetto "Rack" desiderato. Il termine "Rack effect" è usato per identificare i componenti dell'effetto che possono essere tipicamente trovati collegati a un loop effetti su un amplificatore. Questi effetti sono solitamente post-ingresso, post-equalizzazione e suonano in modo chiaramente diverso rispetto agli effetti pre-amplificati (Stompbox). Per selezionare l'effetto, girare semplicemente l'encoder in modo che il LED sia vicino all'effetto desiderato. TREMOLO: Questo effetto si ottiene attraverso la modulazione di ampiezza. La nota diventa leggermente più alta e morbida in rapida successione. Si noti che questo effetto è diverso da Rotary. Con Tremolo non c'è nessuna fluttuazione della tonalità. Questo effetto si trova sull'encoder strumento/stomp sul VIP 1. P1 Velocità, P2 Profondità OCTAVER: Proprio come suggerisce il nome questo effetto Monophonic produrrà una tonalità un'ottava sotto la nota che si sta suonando. Questo effetto si trova sull'encoder strumento/stomp sul VIP 1. P1 Mix (quantità dell'effetto di segnale asciutto VS), P2Livello ottava PHASER: Diversamente dal modello Analog Phaser sull'encoder Stompbox, questo phaser utilizza un processo a 8 fasi. Comportando molto più suono in phasing rispetto a quanto si trova in un stompbox. P1 Velocità, P2 Profondità ROTARy: Questo effetto simula il suono di un'altoparlante rotante. Ascolta con attenzione questo effetto e noterai come l'altoparlante simula la rotazione, sentirai uno spostamento di tonalità dovuto all'effetto Doppler. Questo effetto si trova sull'encoder strumento/stomp sul VIP 1. NOTA: I pedali opzionali Sanpera I e Sanpera II modificano la velocità di questo effetto. P1 Velocità, P2 Profondità REVERSE: Come suggerisce il nome, strimpella o suona una nota - e sarà riprodotta al contrario. Questo effetto si trova sull'encoder strumento/stomp sul VIP 1. P1 Tempo, P2 Mix PITCH SHIFT: Modifica la tonalità della nota che si sta suonando. Con la pedaliera Sanpera

I o II opzionale è possibile assegnare questo effetto al controller a pedale e spostarsi dalla nota originale alla nota selezionata nella regolazione parametri. Questo effetto si trova sull'encoder strumento/stomp sul VIP

1. P1 Intervallo, P2 Mix

NOTA: I pedali opzionali Sanpera I e Sanpera II modificano il prametro di questo effetto.119 Encoder Effetti

Strumenti Acoustic1 Acoustic2 12string 7string Resonator Sitar EVIO Synth Bari Bass Stompbox TSC Fuzz Comp Slap Wah Phaser Flanger Synth Slice EnvFilter Pitchshifter Chorus Octaver Rotary MOG Tremolo Reverse Uvb RingMod Vibrato Boost Effetti Tremolo Octaver Phaser Rot.Spkr Reverse PitchShft mog Flanger Compbst Env.Filter Chorus MOG: Un effetto di nostra creazione. MOG sta per Monophonic Octave Generator. Fondamentalmente generiamo un segnale un'ottava al di sopra del segnale che si sta suonando e un altro un'ottava al di sotto. Questo effetto non è inteso per l'uso con cori, quindi provare prima con note singole. Questo effetto si trova sull'encoder strumento/stomp sul VIP 1. P1 Livello ottava sopra, P2 Livello ottava sotto FLANGER: Diversametne dal modello Analog Flanger sull'encoder Stompbox, questo flanger utilizza una linea di ritardo più lunga. Essenzialmente ciò permette al flanger di enfatizzare le frequenze più basse. Regolazione parametri: P1 Velocità, P2 Profondità COMP BST: Funziona in modo simile al Comp. Tuttavia, Comp BST comprime la gamma dinamica dopo il modello di amplificatore, ma prima dei controlli della tonalità. P1: Sensibilità, P2: Livello ENV FILTER: Breve per Envelope Filter, questo effetto è simile a Auto-Wah. La differenza principale è nella regolazione dei parametri. Con Env Filter consentiamo accesso a "Q" (Ampiezza della banda di frequenza filtrata) che consente di andare oltre dal suono di un Wah automatico. Questo effetto si trova sull'encoder strumento/stomp sul VIP 1. P1 Sensibilità (Soglia), P2 Intensità (Q) CHORUS: In modo simile a Analog Chorus sull'encoder Stompbox, ma con una linea di ritardo più lunga. Cosa significa? Significa che questo effetto consentirà di creare un segnale "Wetter" che normalmente si trova su un pedale per coro stompbox. Infatti nella sua impostazione più intensa è possibile sentire in modo chiaro un effetto raddoppiante del segnale. P1 Velocità, P2 Profondità LOOPER: (non su una manopola encoder, questa funzione richiede un controller a pedale Sanpera I o Sanpera II). Non perdere tempo a fare questo acquisto — il looper consentirà ore e ore di divertimento. È possibile registrare 30 o più secondi di qualcosa, commutare la tua tonalità (preimpostazione) e suonare su di esso. NOTA: Il LED che corrisponde al looper sull'encoder si accenda quando si registra o si riproduce il loop.120 Note tecniche STOMP P1 P2 Note TSC Guida Livello Manopola tonalità a ore 12:00, 12dB in più di guadagno rispetto al pedale al max. Fuzz Guida Livello Modello russo, tonalità a ore 11:00, 10dB in più di guadagno potenziale Comp Sensibilità Livello Slap Tempo Mix Mix Max = 50/50 Asciutto/Bagnato, 50ms<T<167ms Auto Wah Velocità Profondità Alla Profondità min., Param1 funge come fisso Analog Phase Velocità Profondità La profondità aggiunge rigenerazione per maggiore intensità Analog Flange Velocità Profondità La profondità combina l'ampiezza e la rigenerazone del pedale originale Synth Attacco Scorrimento Slice Velocità Ampiezza Chorus Velocità Profondità Filtri impostati a ore 12:00, bemolle UVB Velocità Profondità Ring Modulator Freq Mix Modulazione di frequenza da 80 Hz a 2 Khz Vibrato Velocità Profondità Boost Guida Livello EFFETTO P1 P2 Note Tremolo Velocità Profondità Octave Mix Livello Phaser Velocità Profondità Phaser a 8 livelli Rotary Altoparlante Velocità Profondità Reverse Tempo Mix Mix Max = 0/100 Asciutto/Bagnato, 250ms<T<1s Pitch Shifter Intervallo Mix Al Mix Minimo, Param1 controlla desintonizzazione MOG Ottava sopra Ottava sotto Controlli livello Flanger Velocità Profondità Linea di ritardo=7ms Comp bst Sensibilità Livello Env Filter Sensibilità Intensità (Q) Chorus Velocità Profondità Linea di ritardo=15ms121 Matrice effetti/amplificatori

I o Sanpera II. Questo modello particolare di jack MIDI fornisce alimentazione ai controlle a pedale Sanpera ed è necessario per il loro funzionamento. INTERRUTTORE ALIMENTAZIONE Questo interruttore a due vie alimenta l'unità quando posto in posizione ON. ATTENZIONE: L'interruttore di accensione/spegnimentoto in questa unità non interrompe completamente l'alimentazione. Tensione pericolosa può essere presente all'interno dello chassis anche quando l'interruttore di accensione/spegnimentoto è in posizione OFF. INGRESSO ALIMENTAZIONE CA: Si tratta del connettore per il cavo della linea IEC il quale fornisce l'alimentazione CA all'unità. Collegare il cavo di linea a questo connettore per fornire energia all'unità. In caso di utilizzo della tensione di linea errata potrebbero verificarsi dei danni all'apparecchiatura. (Vedere il simbolo della tensione della linea sull'unità). Non rompere mai la spina di messa a terra su nessuna apparecchiatura. Essa, infatti, è stata fornita per la sicurezza dell'utente. Se la presa non è dotata di una spina di messa a terra, deve essere utilizzato un adattatore di messa a terra e il terzo cavo deve essere messo a terra adeguatamente. Per prevenire il rischio di elettrocuzioni o incendi, accertare sempre che l'amplificatore e tutta l'apparecchiatura associata sia messa a terra in maniera adeguata. NOTE: FOR U.K. ONLy As the colors of the wires in the mains lead of this apparatus may not correspond with the colored markings identifying the terminals in your plug, proceed as follows: (1) The wire which is colored green and yellow must be connected to the terminal which is marked by the letter E, or by the Earth symbol, or colored green or green and yellow. (2) The wire which is colored blue must be connected to the terminal which is marked with the letter N, or the color black. (3) The wire which is colored brown must be connected to the terminal which is marked with the letter L, or the color red. Note tecniche

VIP 1 - SPECIFICHE ALIMENTAZIONE

Carico e potenza nominale: (5% THD, 1kHz, linea 120V CA) 20 W RMS in 8 Ohm Consumo energetico (Uscita di alimentazione 1/8a): 20W @ 50/60Hz, 100-120V CA 20W @ 50/60Hz, 220-240V CA Dimensioni e Peso 15" alt. x 16,584" largh. x 8,5" diam. 17,5 libbre.

VIP 2 - SPECIFICHE ALIMENTAZIONE

Carico e potenza nominale: (5% THD, 1kHz, linea 120V CA) 40 W RMS in 8 Ohm Consumo energetico (Uscita di alimentazione 1/8a): 40W @ 50/60Hz, 100-120V CA 40W @ 50/60Hz, 220-240V CA Dimensioni e Peso 17,7" alt. x 19,59" largh. x 10" diam. 26 libbre.

VIP 3 - SPECIFICHE ALIMENTAZIONE
