MODE D'EMPLOI Vypyr VIP PEAVEY

ATTENTION: L’utilisation de tout appareil électrique doit être soumise aux precautions d’usage incluant:

1. Lire ces instructions.

2. Gardez ce manuel pour de futures références.

3. Prétez attention aux messages de précautions de ce manuel.

4. Suivez ces instructions.

5. N’utilisez pas cette unité proche de plans d’eau.

6. N’utilisez qu’un tissu sec pour le nettoyage de votre unité.

7. N’obstruez pas les systèmes de refroidissement de votre unité et installez votre unité en fonction des instructions de ce manuel.

8. Ne positionnez pas votre unité à proximité de toute source de chaleur.

9. Connectez toujours votre unité sur une alimentation munie de prise de terre utilisant le cordon d’alimentation fourni.

10. Protégez les connecteurs de votre unité et positionnez les cablages pour éviter toutes déconnexions accidentelles.

11. N’utilisez que des fixations approuvées par le fabriquant.

12. Lors de l’utilsation sur pied ou pole de support, assurez dans le cas de déplacement de l’ensemble enceinte/support de prévenir tout basculement intempestif de celui-ci.

13. Il est conseillé de déconnecter du secteur votre unité en cas d’orage ou de durée prolongée sans utilisation.

14. Seul un technicien agréé par le fabriquant est à même de réparer/contrôler votre unité. Celle-ci doit être contrôlée si elle a subit des dommages de manipulation, d’utilisation ou de stockage (humidité,…).

15. Ne déconnectez jamais la prise de terre de votre unité.

16. Si votre unité est destinée a etre montée en rack, des supports arriere doivent etre utilises.

17. Note pour les Royaumes-Unis: Si les couleurs de connecteurs du cable d’alimentation ne correspond pas au guide de la prise secteur, procédez comme suit: a) Le connecteur vert et jaune doit être connectrer au terminal noté E, indiquant la prise de terre ou correspondant aux couleurs verte ou verte et jaune du guide. b) Le connecteur Bleu doit être connectrer au terminal noté N, correspondnat à la couleur noire du guide. c) Le connecteur marron doit être connectrer au terminal noté L, correspondant à la couleur rouge du guide. 18. Cet équipement électrique ne doit en aucun cas être en contact avec un quelconque liquide et aucun objet contenant un liquide, vase ou autre ne devrait être posé sur celui-ci. 1 9. L’interrupter (on-off) dans cette unité ne casse pas les deux côtés du primaire principal. L’énergie hasardeuse peut être preésente dans châssis quand l’interrupter (on-off) est dans le de la position. Le bouchon principal ou atelage d’appareil est utilisé comme le débrancher l’appareil restera facilement opérable. 20. Une exposition à de hauts niveaux sonores peut conduire à des dommages de l’écoute irréversibles. La susceptibilité au bruit varie considérablement d’un individu à l’autre, mais une large majorité de la population expériencera une perte de l’écoute après une exposition à une forte puissance sonore pour une durée prolongée. L’organisme de la santé américaine (OSHA) a produit le guide ci-dessous en rapport à la perte occasionnée: Durée par Jour (heures) Niveau sonore moyen (dBA)

1⁄2 110 1⁄4 ou inférieur 115 D’après les études menées par le OSHA, toute exposition au delà des limites décrites ce-dessus entrainera des pertes de l’écoute chez la plupart des sujets. Le port de système de protection (casque, oreilette de filtrage,…) doit être observé lors de l’opération cette unité ou des dommages irréversibles peuvent être occasionnés. Le port de ces systèmes doit être observé par toutes personnes susceptibles d’être exposées à des conditions au delà des limites décrites ci-dessus.

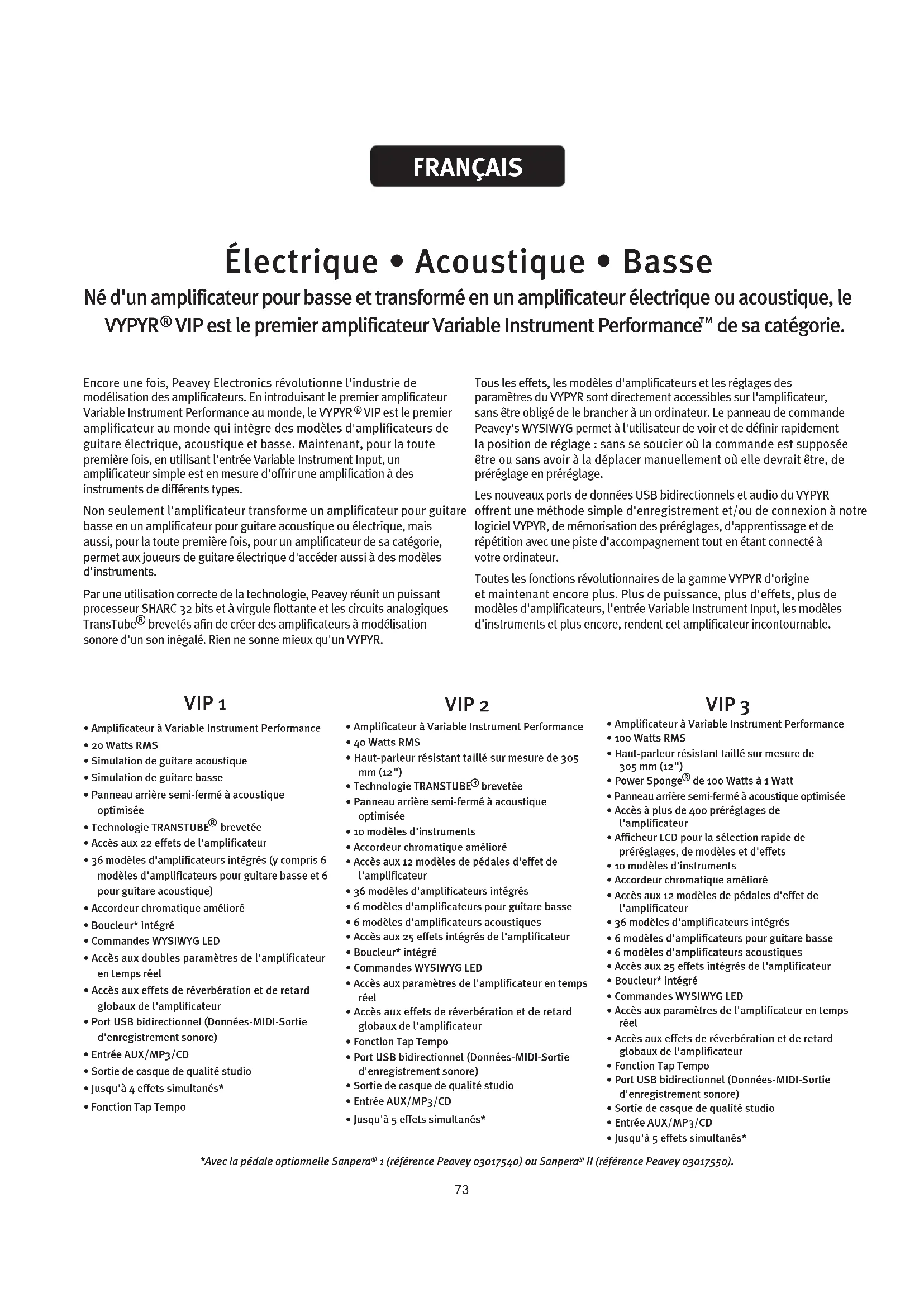

VIP Manuel d'utilisation73 FRANÇAIS VIP 1

• Amplificateur à Variable Instrument Performance• 20 Watts RMS• Simulation de guitare acoustique• Simulation de guitare basse• Panneau arrière semi-fermé à acoustique optimisée • Technologie TRANSTUBE brevetée• Accès aux 22 effets de l'amplificateur• 36 modèles d'amplificateurs intégrés (y compris 6 modèles d'amplificateurs pour guitare basse et 6 pour guitare acoustique)• Accordeur chromatique amélioré• Boucleur* intégré• Commandes WYSIWYG LED• Accès aux doubles paramètres de l'amplificateur en temps réel• Accès aux effets de réverbération et de retard globaux de l'amplificateur• Port USB bidirectionnel (Données-MIDI-Sortie d'enregistrement sonore)• Entrée AUX/MP3/CD• Sortie de casque de qualité studio• Jusqu'à 4 effets simultanés*• Fonction Tap Tempo VIP 2
• Amplificateur à Variable Instrument Performance• 40 Watts RMS• Haut-parleur résistant taillé sur mesure de 305 mm (12")• Technologie TRANSTUBE brevetée• Panneau arrière semi-fermé à acoustique optimisée • 10 modèles d'instruments• Accordeur chromatique amélioré• Accès aux 12 modèles de pédales d'effet de l'amplificateur• 36 modèles d'amplificateurs intégrés • 6 modèles d'amplificateurs pour guitare basse• 6 modèles d'amplificateurs acoustiques• Accès aux 25 effets intégrés de l'amplificateur• Boucleur* intégré• Commandes WYSIWYG LED• Accès aux paramètres de l'amplificateur en temps réel
• Accès aux effets de réverbération et de retard globaux de l'amplificateur• Fonction Tap Tempo• Port USB bidirectionnel (Données-MIDI-Sortie d'enregistrement sonore)• Sortie de casque de qualité studio• Entrée AUX/MP3/CD• Jusqu'à 5 effets simultanés* VIP 3
• Amplificateur à Variable Instrument Performance• 100 Watts RMS• Haut-parleur résistant taillé sur mesure de 305 mm (12")• Power Sponge de 100 Watts à 1 Watt• Panneau arrière semi-fermé à acoustique optimisée• Accès à plus de 400 préréglages de l'amplificateur• Afficheur LCD pour la sélection rapide de préréglages, de modèles et d'effets • 10 modèles d'instruments• Accordeur chromatique amélioré• Accès aux 12 modèles de pédales d'effet de l'amplificateur• 36 modèles d'amplificateurs intégrés • 6 modèles d'amplificateurs pour guitare basse• 6 modèles d'amplificateurs acoustiques• Accès aux 25 effets intégrés de l'amplificateur• Boucleur* intégré• Commandes WYSIWYG LED• Accès aux paramètres de l'amplificateur en temps réel
• Accès aux effets de réverbération et de retard globaux de l'amplificateur• Fonction Tap Tempo• Port USB bidirectionnel (Données-MIDI-Sortie d'enregistrement sonore)• Sortie de casque de qualité studio• Entrée AUX/MP3/CD• Jusqu'à 5 effets simultanés*Encore une fois, Peavey Electronics révolutionne l'industrie de modélisation des amplificateurs. En introduisant le premier amplificateur Variable Instrument Performance au monde, le VYPYR VIP est le premier amplificateur au monde qui intègre des modèles d'amplificateurs de guitare électrique, acoustique et basse. Maintenant, pour la toute première fois, en utilisant l'entrée Variable Instrument Input, un amplificateur simple est en mesure d'offrir une amplification à des instruments de différents types.Non seulement l'amplificateur transforme un amplificateur pour guitare basse en un amplificateur pour guitare acoustique ou électrique, mais aussi, pour la toute première fois, pour un amplificateur de sa catégorie, permet aux joueurs de guitare électrique d'accéder aussi à des modèles d'instruments.Par une utilisation correcte de la technologie, Peavey réunit un puissant processeur SHARC 32 bits et à virgule flottante et les circuits analogiques TransTube brevetés afin de créer des amplificateurs à modélisation sonore d'un son inégalé. Rien ne sonne mieux qu'un VYPYR.Tous les effets, les modèles d'amplificateurs et les réglages des paramètres du VYPYR sont directement accessibles sur l'amplificateur, sans être obligé de le brancher à un ordinateur. Le panneau de commande Peavey's WYSIWYG permet à l'utilisateur de voir et de définir rapidement la position de réglage : sans se soucier où la commande est supposée être ou sans avoir à la déplacer manuellement où elle devrait être, de préréglage en préréglage.Les nouveaux ports de données USB bidirectionnels et audio du VYPYR offrent une méthode simple d'enregistrement et/ou de connexion à notre logiciel VYPYR, de mémorisation des préréglages, d'apprentissage et de répétition avec une piste d'accompagnement tout en étant connecté à votre ordinateur.Toutes les fonctions révolutionnaires de la gamme VYPYR d'origine et maintenant encore plus. Plus de puissance, plus d'effets, plus de modèles d'amplificateurs, l'entrée Variable Instrument Input, les modèles d'instruments et plus encore, rendent cet amplificateur incontournable. Électrique • Acoustique • Basse Né d'un amplificateur pour basse et transformé en un amplificateur électrique ou acoustique, le VYPYR

VIP est le premier amplificateur Variable Instrument Performance

de sa catégorie. *Avec la pédale optionnelle Sanpera 1 (référence Peavey 03017540) ou Sanpera II (référence Peavey 03017550).74

VARIABLE INSTRUMENT INPUT

Sur le VIP 1, vous pouvez brancher une guitare basse, acoustique ou électrique. Des modèles d'amplificateurs existent pour les 3 types d'instruments. Une fois branché à l'amplificateur, vous choisissez le type d'instruments sur la droite (élément 1). L'amplificateur change alors sa sensibilité d’entrée et la structure du gain pour répondre à votre sélection. REMARQUE : Les amplificateurs VIP sont conçus pour être utilisés avec des instruments à composants électroniques passifs. Si vous utilisez des instruments à composants électroniques actifs, le volume de l'instrument doit être éventuellement réduit pour éviter la saturation (distorsion indésirable).

TYPE D'INSTRUMENTS/PRÉRÉGLAGES

À l'aide de ces boutons, vous sélectionnez le type d'instruments que vous souhaitez utiliser avec l'amplificateur. Il y a 4 banques de 4 préréglages chacune, pour un total de 16 préréglages. Les noms des banques de préréglages sont associés au type d'instruments utilisé. Pour accéder aux différents préréglages au sein de la banque actuelle, appuyez simplement de façon continue le bouton et la LED changera de couleur pour indiquer le préréglage choisi. Tout changement effectué sur les réglages (sauf le niveau de volume principal) est sauvegardé avec le préréglage si vous le souhaitez. Pour sauvegarder les paramètres du préréglage chargé, appuyez simplement de façon prolongée le bouton de la banque tant que la LED ne se met à clignoter et continuez à enfoncer le bouton tant que la LED ne s'arrête de clignoter. L'appui sur le bouton Tap Tempo annule la sauvegarde. Pour sauvegarder les modifications du préréglage actuel sur un autre préréglage, appuyez longuement sur le bouton de sa banque tant que la LED ne se met à clignoter. La LED de toute autre banque, dans laquelle le préréglage peut être sauvegardé, clignotera également. Sélectionnez la banque de sauvegarde en appuyant sur le bouton de la banque souhaitée : elle continuera de clignoter mais les LEDs des autres banques s'éteindront. Si la LED de la banque n'est pas de la couleur du préréglage souhaité à remplacer, appuyez à nouveau sur la bouton-codeur de de la banque tant que la couleur ne corresponde au numéro de préréglage souhaité. Pour terminer la sauvegarde, appuyez longuement sur le bouton de la banque tant que la LED ne s'arrête de clignoter. L'appui sur le bouton Tap Tempo annule la sauvegarde. REMARQUE : Lors de la sélection des préréglages pour guitare basse ou acoustique (banques C et D), les amplificateurs VIP 1 et VIP2 limiteront l'accès aux seuls modèles d'amplificateurs associés à la banque d'instruments choisie. Un appui long sur les boutons B et D, à la mise sous tension, ouvrira tous les modèles d'amplificateurs à tous les préréglages.

BOUTON-CODEUR DES INSTRUMENTS/PÉDALES D'EFFET

Tournez cette commande pour sélectionner l'effet souhaité du préamplificateur (le cas échéant). Pensez juste aux 20 pédales que vous ne devrez jamais acheter ! En plus, 2 modèles d'instruments sont disponibles pour choisir entre une simulation de guitare basse ou acoustique ! Appuyez brièvement sur le bouton-codeur pour entrer en mode de réglage (Élément 11). Vous noterez également la petite lettre "m" sur certains effets et la simulation de guitare basse. Il s'agit en fait des effets monophoniques et comme tels, vous devrez faire attention à jouer une note à la fois pour qu'ils fonctionnent correctement. Les voyants de ce bouton-codeur sont bicolores. Une indication, au bas du bouton-codeur, est donnée pour préciser quelle couleur correspond à quel effet. VIP 1 Panneau avant

Tournez cette commande pour sélectionner votre modèle d'amplificateurs. Chaque amplificateur possède 3 canaux : si la LED est rouge, le canal est à haut gain, jaune à gain moyen et verte à faible gain. Si vous utilisez un préréglage acoustique (élément 1, banque C), seuls les amplificateurs acoustiques sont disponibles. Si vous utilisez un préréglage pour guitare basse (élément 1, banque D), seuls les amplificateurs de guitare basse sont disponibles. MODE ACCORDEUR : Appuyez de façon prolongée pendant 2 secondes pour entrer en mode accordeur. Les LED autour du bouton-codeur des amplificateurs vous indiquent la note que vous êtes en train d'accorder. En même temps, les LEDs autour du bouton-codeur des pédales d'effet (Élément 2) indiqueront si la note est trop haute ou trop basse. Si la LED est à la droite de la position 12:00, vous êtes trop haut (accordez plus bas). Si la LED est à la gauche de la position 12:00, vous êtes trop bas (accordez plus haut). Quand toutes les LEDs autour du bouton-codeur d'effets s'allument, vous êtes accordé. PRÉ-GAIN Tournez cette commande pour incrémenter d'un cran le gain : pensez à la quantité de distorsion que vous souhaitez tirer de l'amplificateur. En mode édition, ce bouton commande le paramètre 1 de l'effet ou de la pédale d'effet sélectionné. BOUTON-CODEUR BAS Réglage de l'égalisation des basses fréquences. En mode édition, ce bouton commande le paramètre 2 de l'effet ou de la pédale d'effet sélectionné. BOUTON-CODEUR MOYEN Réglage de l'égalisation des moyennes fréquences. En mode édition, ce bouton commande la rétroaction de l'effet retard. La rétroaction est le nombre de fois que le retard se répète. BOUTON-CODEUR ÉLEVÉ Réglage de l'égalisation des hautes fréquences. En mode édition, ce bouton commande le niveau ou la quantité de l'effet retard. Tout à gauche, la valeur est à zéro et tout à droite la valeur est au maximum. POST-GAIN Il s'agit du volume individuel du préréglage. En mode édition, ce bouton commande la quantité de réverbération.

Tournez cette commande pour sélectionner votre modèle d'amplificateurs. Chaque amplificateur possède 3 canaux : si la LED est rouge, le canal est à haut gain, jaune à gain moyen et verte à faible gain. Si vous utilisez un préréglage acoustique (élément 1, banque C), seuls les amplificateurs acoustiques sont disponibles. Si vous utilisez un préréglage pour guitare basse (élément 1, banque D), seuls les amplificateurs de guitare basse sont disponibles. MODE ACCORDEUR : Appuyez de façon prolongée pendant 2 secondes pour entrer en mode accordeur. Les LED autour du bouton-codeur des amplificateurs vous indiquent la note que vous êtes en train d'accorder. En même temps, les LEDs autour du bouton-codeur des pédales d'effet (Élément 2) indiqueront si la note est trop haute ou trop basse. Si la LED est à la droite de la position 12:00, vous êtes trop haut (accordez plus bas). Si la LED est à la gauche de la position 12:00, vous êtes trop bas (accordez plus haut). Quand toutes les LEDs autour du bouton-codeur d'effets s'allument, vous êtes accordé. PRÉ-GAIN Tournez cette commande pour incrémenter d'un cran le gain : pensez à la quantité de distorsion que vous souhaitez tirer de l'amplificateur. En mode édition, ce bouton commande le paramètre 1 de l'effet ou de la pédale d'effet sélectionné. BOUTON-CODEUR BAS Réglage de l'égalisation des basses fréquences. En mode édition, ce bouton commande le paramètre 2 de l'effet ou de la pédale d'effet sélectionné. BOUTON-CODEUR MOYEN Réglage de l'égalisation des moyennes fréquences. En mode édition, ce bouton commande la rétroaction de l'effet retard. La rétroaction est le nombre de fois que le retard se répète. BOUTON-CODEUR ÉLEVÉ Réglage de l'égalisation des hautes fréquences. En mode édition, ce bouton commande le niveau ou la quantité de l'effet retard. Tout à gauche, la valeur est à zéro et tout à droite la valeur est au maximum. POST-GAIN Il s'agit du volume individuel du préréglage. En mode édition, ce bouton commande la quantité de réverbération.

VOLUME PRINCIPALTournez la commande, la nôtre va jusqu'au niveau 13 ! REMARQUE : En raison des réglages faibles de pré-gain pour les modèles d'amplificateurs pour guitare basse ou acoustique, le volume principal doit éventuellement être réglé plus haut lors de l'utilisation d'une guitare acoustique ou basse que lors de l'utilisation d'une guitare électrique. Essayez différents niveaux de pré-gain, post-gain et de volume principal pour obtenir le résultat souhaité.INDICATEUR LOOPERCette fonction nécessite une pédale Sanpera I ou Sanpera II. Ne perdez pas de temps en faisant cet achat : le looper vous offre des heures et des heures de divertissement. Vous serez en mesure d'enregistrer plus de 30 secondes de n'importe quoi, réglez votre son (préréglage) et jouez accompagné de votre enregistrement. Par exemple, essayez d'enregistrer une piste pour guitare basse, puis changez votre son pour un son leader et jouez le tout par-dessus ! Notez que le voyant lumineux qui correspond au looper sur le bouton-codeur s'allumera lors de l'enregistrement ou la lecture de la boucle. FIG. 1 MODE ÉDITION DES INSTRUMENTS/PÉDALES D'EFFETLe mode édition bascule simplement les 5 commandes de l'amplificateur à leur fonction alternative comme indiqué sous le bouton-codeur (Encadré rouge de la figure 1). Sur le VIP 1, la couleur de la LED du mode édition indique si l'effet est inséré avant l'amplificateur (rouge) ou après l'amplificateur (vert). Pour accéder au mode édition, appuyez simplement le bouton-codeur des pédales d'effet (Élément 2). Pour quitter le mode édition, appuyez simplement à nouveau le bouton-codeur.REMARQUE : Chaque fois que vous souhaitez accéder au Retard ou à la Réverbération, vous devez entrer en mode édition. TAP TEMPO Appuyez sur ce bouton pour régler le tempo de l'effet Retard. Si vous n'entendez aucun retard, entrez en mode édition (Élément 11) pour accroître le niveau. VIP 1 Panneau avant

La sortie d'enregistrement VYPYR USB n'a besoin d'aucun pilote de périphérique supplémentaire : branchez simplement un cordon USB 2.0 à votre ordinateur et le dispositif audio sera détecté. Lancez votre programme d'enregistrement préféré et commencez à enregistrer. Ne vous inquiétez pas, la sortie est un microphone/boîtier simulé et le son sera exceptionnel sur votre ordinateur. REMARQUE : Le son du haut-parleur est coupé de façon intentionnelle quand la sortie USB est utilisée. Toutefois la sortie de casque est active pour le monitorage en temps réel. Le port USB est aussi utilisé pour télécharger les mises à jour du micrologiciel et pour la connexion à un ordinateur pour utiliser la fonction Vypyr Edit Graphic User Interface. L'interface MIDI fonctionne aussi bien sur le port USB.

Branchez votre lecteur MP3, boîte à rythme, ou lecteur CD préféré et jouez en accompagnement.

SORTIE DE CASQUE/ENREGISTREMENT

Nous avons passé beaucoup de temps pour vous garantir que la prise de casque est de qualité studio. Pour cela et avec les adaptateurs adéquats (non fournis), vous êtes en mesure d'utiliser cette sortie ainsi que le port USB pour enregistrer. REMARQUE : Quand un casque est employé, le son du haut-parleur est coupé et le volume principal (Élément 9) commande le niveau de sortie.

La sortie d'enregistrement VYPYR USB n'a besoin d'aucun pilote de périphérique supplémentaire : branchez simplement un cordon USB 2.0 à votre ordinateur et le dispositif audio sera détecté. Lancez votre programme d'enregistrement préféré et commencez à enregistrer. Ne vous inquiétez pas, la sortie est un microphone/boîtier simulé et le son sera exceptionnel sur votre ordinateur. REMARQUE : Le son du haut-parleur est coupé de façon intentionnelle quand la sortie USB est utilisée. Toutefois la sortie de casque est active pour le monitorage en temps réel. Le port USB est aussi utilisé pour télécharger les mises à jour du micrologiciel et pour la connexion à un ordinateur pour utiliser la fonction Vypyr Edit Graphic User Interface. L'interface MIDI fonctionne aussi bien sur le port USB.

Branchez votre lecteur MP3, boîte à rythme, ou lecteur CD préféré et jouez en accompagnement.

SORTIE DE CASQUE/ENREGISTREMENT

Nous avons passé beaucoup de temps pour vous garantir que la prise de casque est de qualité studio. Pour cela et avec les adaptateurs adéquats (non fournis), vous êtes en mesure d'utiliser cette sortie ainsi que le port USB pour enregistrer. REMARQUE : Quand un casque est employé, le son du haut-parleur est coupé et le volume principal (Élément 9) commande le niveau de sortie.

Sur le VIP 2, vous pouvez brancher une guitare basse, acoustique ou électrique. Des modèles d'amplificateurs existent pour les 3 types d'instruments. Une fois branché à l'amplificateur, vous choisissez le type d'instruments sur la droite (élément 1). L'amplificateur change alors sa sensibilité d’entrée et la structure du gain pour répondre à votre sélection. REMARQUE : Les amplificateurs VIP sont conçus pour être utilisés avec des instruments à composants électroniques passifs. Si vous utilisez des instruments à composants électroniques actifs, le volume de l'instrument doit être éventuellement réduit pour éviter la saturation (distorsion indésirable).

VIP est conçue pour les guitares basses, électriques ou acoustiques ! À l'aide de ces boutons, vous sélectionnez le type d'instruments que vous souhaitez utiliser avec l'amplificateur. Il y a 4 banques de 4 préréglages chacune, pour un total de 16 préréglages. Les noms des banques de préréglages sont associés au type d'instruments utilisé. Pour accéder aux différents préréglages au sein de la banque actuelle, appuyez simplement de façon continue le bouton et la LED changera de couleur pour indiquer le préréglage choisi. Tout changement effectué sur les réglages (sauf le niveau de volume principal) est sauvegardé avec le préréglage si nécessaire. Pour sauvegarder les paramètres du préréglage chargé, appuyez simplement de façon prolongée le bouton de la banque tant que la LED ne se met à clignoter et continuez à enfoncer le bouton tant que la LED ne s'arrête de clignoter. L'appui sur le bouton Tap Tempo annule la sauvegarde. Pour sauvegarder les modifications du préréglage actuel sur un autre préréglage, appuyez longuement sur le bouton-codeur de sa banque tant que la LED ne se met à clignoter. La LED de toute autre banque, dans laquelle le préréglage peut être sauvegardé, clignotera également. Sélectionnez la banque de sauvegarde en appuyant sur le bouton de la banque souhaitée : elle continuera de clignoter mais les LEDs des autres banques s'éteindront. Si la LED de la banque n'est pas de la couleur du préréglage souhaité à remplacer, appuyez à nouveau sur la LED de la banque tant que la couleur ne corresponde au numéro de préréglage souhaité. Pour terminer la sauvegarde, appuyez longuement sur le bouton de la banque tant que la LED ne s'arrête de clignoter. L'appui sur le bouton Tap Tempo annule la sauvegarde.

BOUTON-CODEUR DES INSTRUMENTS/PÉDALES D'EFFET

Pour la toute première fois dans un amplificateur à modélisation, vous êtes en mesure d'accéder aux modèles d'instruments ! En utilisant votre guitare électrique, vous pourrait accéder à 10 différents modèles d'instruments, des guitares acoustiques aux guitares barytons et même à un synthétiseur ! L'autre côté du bouton-codeur est dédié aux pédales d'effet, de façon à avoir accès à une gamme complète de pédales d'effet ! Tournez cette commande pour sélectionner l'effet souhaité du préamplificateur (le cas échéant). Appuyez brièvement sur le bouton-codeur pour entrer en mode de réglage (Élément 12). Vous noterez également la petite lettre "m" sur certains effets et la simulation de guitare basse. Il s'agit en fait des monophonic effects et comme tels, vous devrez faire attention à jouer une note à la fois pour qu'ils fonctionnent correctement. Les voyants de ce bouton-codeur sont bicolores. Une indication, au bas du bouton-codeur, est donnée pour préciser quelle couleur correspond à quel effet. VIP 2 Panneau avant

Tournez cette commande pour sélectionner votre modèle d'amplificateur. Chaque amplificateur possède 3 canaux : si la LED est rouge, le canal est à haut gain, jaune à gain moyen et verte à faible gain. Si vous utilisez un préréglage acoustique (élément 1, banque C), seuls les amplificateurs acoustiques sont disponibles. Si vous utilisez un préréglage pour guitare basse (élément 1, banque D), seuls les amplificateurs de guitare basse sont disponibles. Appuyez de façon prolongée pendant 2 secondes pour entrer en mode accordeur. Les LEDs autour du bouton-codeur des amplificateurs vous indiquent la note que vous êtes en train d'accorder. En même temps, les LEDs autour du bouton-codeur d'effets (Élément 4) indiqueront si la note est trop haute ou trop basse. Si la LED est à la droite de la position 12:00, vous êtes trop haut (accordez plus bas). Si la LED est à la gauche de la position 12:00, vous êtes trop bas (accordez plus haut). Quand toutes les LEDs autour du bouton-codeur d'effets s'allument, vous êtes accordé. BOUTON-CODEUR D'EFFETS Tournez cette commande pour sélectionner n'importe quel effet en "rack". Ce sont des effets qui sont éventuellement disponibles sur la boucle d'effet d'un amplificateur. Appuyez brièvement sur le bouton-codeur pour entrer en mode de réglage. PRÉ-GAIN Tournez cette commande pour incrémenter d'un cran le gain : pensez à la quantité de distorsion que vous souhaitez tirer de l'amplificateur. En mode édition, ce bouton commande le paramètre 1 de l'effet ou de la pédale d'effet sélectionné. BOUTON-CODEUR BAS Réglage de l'égalisation des fréquences basses. En mode édition, ce bouton commande le paramètre 2 de l'effet ou de la pédale d'effet sélectionné. BOUTON-CODEUR MOYEN Réglage de l'égalisation des moyennes fréquences. En mode édition, ce bouton commande la rétroaction de l'effet de retard. La rétroaction est le nombre de fois que le retard se répète.

Tournez cette commande pour sélectionner votre modèle d'amplificateur. Chaque amplificateur possède 3 canaux : si la LED est rouge, le canal est à haut gain, jaune à gain moyen et verte à faible gain. Si vous utilisez un préréglage acoustique (élément 1, banque C), seuls les amplificateurs acoustiques sont disponibles. Si vous utilisez un préréglage pour guitare basse (élément 1, banque D), seuls les amplificateurs de guitare basse sont disponibles. Appuyez de façon prolongée pendant 2 secondes pour entrer en mode accordeur. Les LEDs autour du bouton-codeur des amplificateurs vous indiquent la note que vous êtes en train d'accorder. En même temps, les LEDs autour du bouton-codeur d'effets (Élément 4) indiqueront si la note est trop haute ou trop basse. Si la LED est à la droite de la position 12:00, vous êtes trop haut (accordez plus bas). Si la LED est à la gauche de la position 12:00, vous êtes trop bas (accordez plus haut). Quand toutes les LEDs autour du bouton-codeur d'effets s'allument, vous êtes accordé. BOUTON-CODEUR D'EFFETS Tournez cette commande pour sélectionner n'importe quel effet en "rack". Ce sont des effets qui sont éventuellement disponibles sur la boucle d'effet d'un amplificateur. Appuyez brièvement sur le bouton-codeur pour entrer en mode de réglage. PRÉ-GAIN Tournez cette commande pour incrémenter d'un cran le gain : pensez à la quantité de distorsion que vous souhaitez tirer de l'amplificateur. En mode édition, ce bouton commande le paramètre 1 de l'effet ou de la pédale d'effet sélectionné. BOUTON-CODEUR BAS Réglage de l'égalisation des fréquences basses. En mode édition, ce bouton commande le paramètre 2 de l'effet ou de la pédale d'effet sélectionné. BOUTON-CODEUR MOYEN Réglage de l'égalisation des moyennes fréquences. En mode édition, ce bouton commande la rétroaction de l'effet de retard. La rétroaction est le nombre de fois que le retard se répète.

Indicates Monophonic Effect Play one note at a time Indicates Monophonic Effect Play one note at a time RED GRN80 BOUTON-CODEUR ÉLEVÉ Réglage de l'égalisation des hautes fréquences. En mode édition, ce bouton commande le niveau ou la quantité de l'effet retard. Tout à gauche, la valeur est à zéro et tout à droite la valeur est au maximum. POST-GAIN Il s'agit du volume individuel du préréglage. En mode édition, ce bouton commande la quantité de réverbération. VOLUME PRINCIPAL Tournez la commande, la nôtre va jusqu’à niveau 13 ! INDICATEUR LOOPER Cette fonction nécessite une pédale Sanpera

I ou Sanpera II. Ne perdez pas de temps en faisant cet achat : le looper vous offre des heures et des heures de divertissement. Vous serez en mesure d'enregistrer plus de 30 secondes de n'importe quoi, réglez votre son (préréglage) et jouez accompagné de votre enregistrement. Par exemple, essayez d'enregistrer une piste pour guitare basse, puis changez votre son pour un son leader et jouez le tout par-dessus ! Notez que le voyant lumineux qui correspond au looper sur le bouton-codeur s'allumera lors de l'enregistrement ou la lecture de la boucle. FIG. 1 VIP 2 Panneau avant

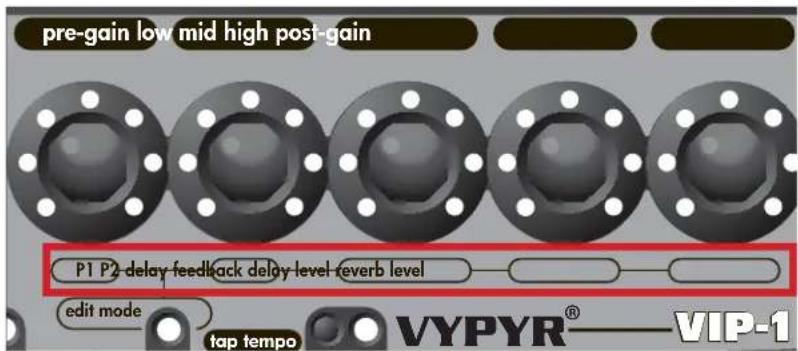

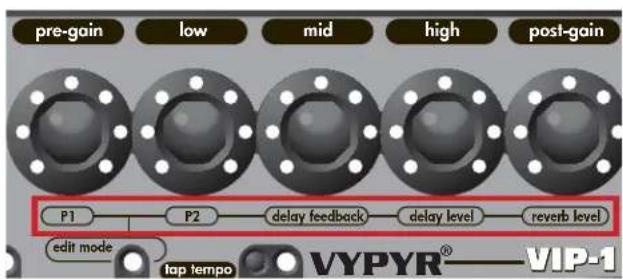

Indicates Monophonic Effect Play one note at a time RED GRN MODE ÉDITION Le mode édition bascule simplement les 5 commandes de l'amplificateur à leur fonction alternative comme indiqué sous le bouton-codeur (Encadré rouge de la figure 1). En mode édition, la LED du mode édition sera soit verte si vous éditez des effets, soit rouge si vous éditez des pédales d'effet. En plus, la LED correspondante à la fonction que vous êtes en train d'éditer clignotera tant que vous êtes en mode édition. Pour accéder au mode édition, appuyez simplement le bouton-codeur de pédales d'effet (Élément 2) ou le bouton-codeur d'effets (Élément 4). Pour quitter le mode édition, appuyez simplement à nouveau le bouton-codeur. Chaque fois que vous souhaitez accéder au Retard ou à la Réverbération, vous devez entrer en mode édition ! TAP TEMPO Appuyez sur ce bouton pour régler le tempo de l'effet Retard. Si vous n'entendez aucun retard, entrez en mode édition pour accroître le niveau.

SORTIE D'ENREGISTREMENT USB

La sortie d'enregistrement VYPYR USB n'a besoin d'aucun pilote de périphérique supplémentaire : branchez simplement un cordon USB 2.0 à votre ordinateur et le dispositif audio sera détecté. Lancez votre programme d'enregistrement préféré et commencez à enregistrer. Ne vous inquiétez pas, la sortie est un microphone/boîtier simulé et le son sera exceptionnel sur votre ordinateur. REMARQUE : Le son du haut-parleur est coupé de façon intentionnelle quand la sortie USB est utilisée toutefois la sortie de casque est active pour le monitorage en temps réel. Le port USB est aussi utilisé pour télécharger les mises à jour du micrologiciel et pour la connexion à un ordinateur pour utiliser la fonction Vypyr Edit Graphic User Interface. L'interface MIDI fonctionne aussi bien sur le port USB.

Branchez votre lecteur MP3, boîte à rythme, ou lecteur CD préféré et jouez en accompagnement.

SORTIE DE CASQUE/ENREGISTREMENT

Nous avons passé beaucoup de temps pour vous garantir que la prise de casque est de qualité studio. Pour cela et avec les adaptateurs adéquats (non fournis), vous êtes en mesure d'utiliser cette sortie ainsi que le port USB pour l'enregistrement. REMARQUE : Quand un casque est employé, le son du haut-parleur est coupé et le volume principal (Élément 9) commande le niveau de sortie.

guitar input master volume VIP-2 looper tap tempo VYPYR®m mmmmm Indicates Monophonic Effect Play one note at a time Indicates Monophonic Effect Play one note at a time RED GRN MODE ÉDITION Le mode édition bascule simplement les 5 commandes de l'amplificateur à leur fonction alternative comme indiqué sous le bouton-codeur (Encadré rouge de la figure 1). En mode édition, la LED du mode édition sera soit verte si vous éditez des effets, soit rouge si vous éditez des pédales d'effet. En plus, la LED correspondante à la fonction que vous êtes en train d'éditer clignotera tant que vous êtes en mode édition. Pour accéder au mode édition, appuyez simplement le bouton-codeur de pédales d'effet (Élément 2) ou le bouton-codeur d'effets (Élément 4). Pour quitter le mode édition, appuyez simplement à nouveau le bouton-codeur. Chaque fois que vous souhaitez accéder au Retard ou à la Réverbération, vous devez entrer en mode édition ! TAP TEMPO Appuyez sur ce bouton pour régler le tempo de l'effet Retard. Si vous n'entendez aucun retard, entrez en mode édition pour accroître le niveau.

SORTIE D'ENREGISTREMENT USB

La sortie d'enregistrement VYPYR USB n'a besoin d'aucun pilote de périphérique supplémentaire : branchez simplement un cordon USB 2.0 à votre ordinateur et le dispositif audio sera détecté. Lancez votre programme d'enregistrement préféré et commencez à enregistrer. Ne vous inquiétez pas, la sortie est un microphone/boîtier simulé et le son sera exceptionnel sur votre ordinateur. REMARQUE : Le son du haut-parleur est coupé de façon intentionnelle quand la sortie USB est utilisée toutefois la sortie de casque est active pour le monitorage en temps réel. Le port USB est aussi utilisé pour télécharger les mises à jour du micrologiciel et pour la connexion à un ordinateur pour utiliser la fonction Vypyr Edit Graphic User Interface. L'interface MIDI fonctionne aussi bien sur le port USB.

Branchez votre lecteur MP3, boîte à rythme, ou lecteur CD préféré et jouez en accompagnement.

SORTIE DE CASQUE/ENREGISTREMENT

Nous avons passé beaucoup de temps pour vous garantir que la prise de casque est de qualité studio. Pour cela et avec les adaptateurs adéquats (non fournis), vous êtes en mesure d'utiliser cette sortie ainsi que le port USB pour l'enregistrement. REMARQUE : Quand un casque est employé, le son du haut-parleur est coupé et le volume principal (Élément 9) commande le niveau de sortie.

Sur le VIP 3, vous pouvez brancher une guitare basse, acoustique ou électrique. Des modèles d'amplificateurs existent pour les 3 types d'instruments. Une fois branché à votre amplificateur, sélectionnez la banque d'instruments. L'amplificateur change alors sa sensibilité d’entrée et la structure du gain pour répondre à votre sélection. REMARQUE : Les amplificateurs VIP sont conçus pour être utilisés avec des instruments à composants électroniques passifs. Si vous utilisez des instruments à composants électroniques actifs, le volume de l'instrument doit être éventuellement réduit pour éviter la saturation (distorsion indésirable).

BOUTON-CODEUR DE PRÉRÉGLAGES

L'amplificateur VIP 3 contient plus de 400 emplacements de préréglages personnalisables ! Utilisez ce bouton-codeur pour les faire défiler et dès que vous avez trouvé le préréglage souhaité, appuyez le bouton-codeur pour l'appeler. Les préréglages de la banque C sont destinés à une guitare acoustique et ceux de la banque D à une guitare basse.

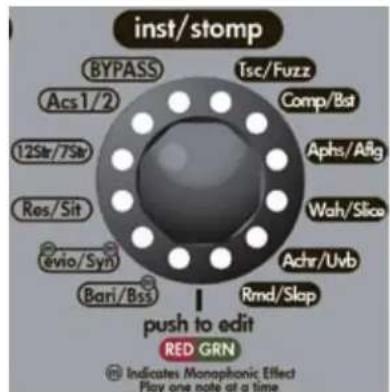

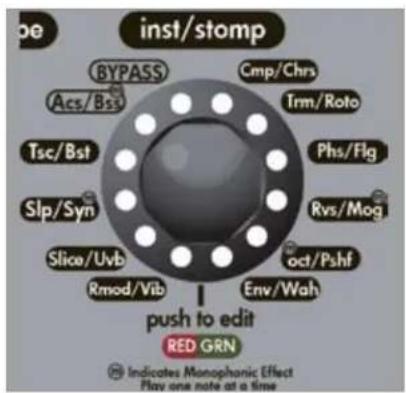

BOUTON-CODEUR DES INSTRUMENTS/PÉDALES D'EFFET

La rotation du bouton-codeur des instruments/pédales d'effet permet à l'utilisateur de sélectionner l'instrument ou l'effet souhaité en mettant en évidence l'effet et en appuyant sur le bouton-codeur. Après sélection, appuyez brièvement sur le bouton-codeur pour entrer en mode de réglage (Élément 13). Un appui long sur le bouton-codeur fait basculer l'option d'activation ou de désactivation de l'effet ou l'instrument. Quand l'effet ou l'instrument est activé, son nom sera mis en MAJUSCULE. Quand l'effet ou l'instrument est désactivé, son nom sera mis en minuscule. REMARQUE : Ce bouton-codeur sert aussi à d'autres fonctions, voir le paragraphe Préréglage pour plus d'informations.

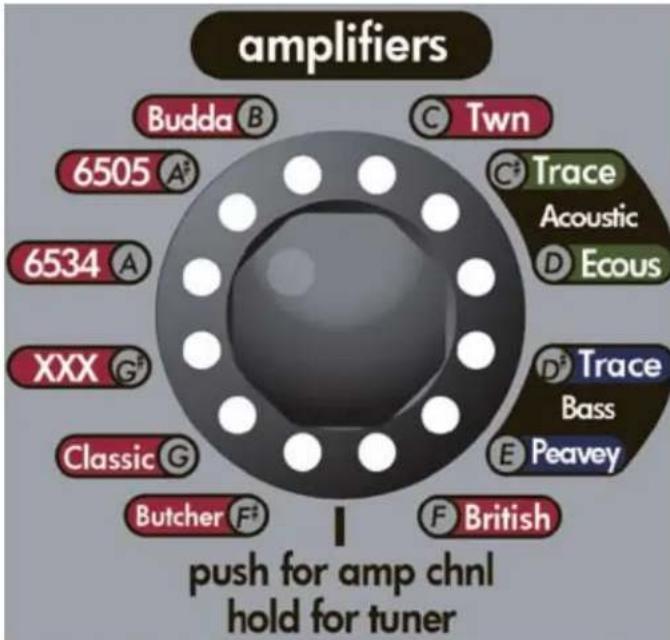

BOUTON-CODEUR DES AMPLIFICATEURS

Tournez cette commande pour sélectionner votre modèle d'amplificateurs puis appuyez sur le bouton-codeur pour effectuer la sélection. Chaque amplificateur possède 3 canaux, aucune icône (6505) représente le canal propre, un carré (6505■) représente le canal à gain moyen et une étoile (6505*) représente le canal à haut gain. Un appui bref sur le bouton-codeur des amplificateurs changera le canal de l'amplificateur. Appuyez-le de façon prolongée pendant 2 secondes pour entrer en mode accordeur, continuez d'appuyer pour entrer en mode Menu Système. REMARQUE : Ce bouton-codeur sert aussi à d'autres fonctions, voir le paragraphe Préréglage pour plus d'informations. MODE ACCORDEUR : L'accordeur est affiché sur l'écran et une icône précise si la note est plus haute ou plus basse. Si l'icône est à la droite de la position médiane, vous êtes trop haut (Accordez plus bas). Si l'icône est à la gauche de la position médiane, vous êtes trop bas (Accordez plus haut). La guitare est accordée quand l'icône est en face de la position médiane. VIP 3 Panneau avant

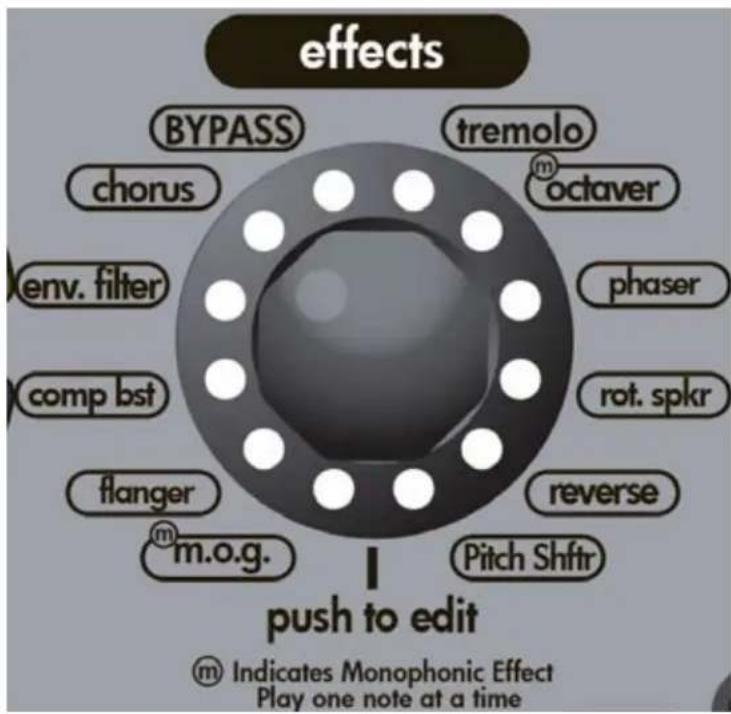

BOUTON-CODEUR D'EFFETS Tournez cette commande pour sélectionner n'importe quel effet en "rack". Ce sont des effets qui sont éventuellement disponibles sur la boucle d'effet d'un amplificateur. Appuyez brièvement sur le bouton-codeur pour entrer en mode de réglage. REMARQUE : Ce bouton-codeur sert aussi à d'autres fonctions, voir le paragraphe Préréglage pour plus d'informations. PRÉ-GAIN Tournez cette commande pour incrémenter d'un cran le gain : pensez à la quantité de distorsion que vous souhaitez tirer de l'amplificateur. En mode édition, ce bouton commande le paramètre 1 de l'effet ou de la pédale d'effet sélectionné. BOUTON-CODEUR BAS Réglage de l'égalisation des fréquences basses. En mode édition, ce bouton commande le paramètre 2 de l'effet ou de la pédale d'effet sélectionné. BOUTON-CODEUR MOYEN Réglage de l'égalisation des moyennes fréquences. En mode édition, ce bouton commande la rétroaction de l'effet de retard. La rétroaction est le nombre de fois que le retard se répète.

BOUTON-CODEUR D'EFFETS Tournez cette commande pour sélectionner n'importe quel effet en "rack". Ce sont des effets qui sont éventuellement disponibles sur la boucle d'effet d'un amplificateur. Appuyez brièvement sur le bouton-codeur pour entrer en mode de réglage. REMARQUE : Ce bouton-codeur sert aussi à d'autres fonctions, voir le paragraphe Préréglage pour plus d'informations. PRÉ-GAIN Tournez cette commande pour incrémenter d'un cran le gain : pensez à la quantité de distorsion que vous souhaitez tirer de l'amplificateur. En mode édition, ce bouton commande le paramètre 1 de l'effet ou de la pédale d'effet sélectionné. BOUTON-CODEUR BAS Réglage de l'égalisation des fréquences basses. En mode édition, ce bouton commande le paramètre 2 de l'effet ou de la pédale d'effet sélectionné. BOUTON-CODEUR MOYEN Réglage de l'égalisation des moyennes fréquences. En mode édition, ce bouton commande la rétroaction de l'effet de retard. La rétroaction est le nombre de fois que le retard se répète.

BOUTON-CODEUR ÉLEVÉ Réglage de l'égalisation des hautes fréquences. En mode édition, ce bouton commande le niveau ou la quantité de l'effet retard. Tout à gauche, la valeur est à zéro et tout à droite la valeur est au maximum. POST-GAIN Il s'agit du volume individuel du préréglage. En mode édition, ce bouton commande la quantité de réverbération. VOLUME PRINCIPAL Tournez la commande, la nôtre va jusqu'au niveau 13 ! POWER SPONGE Cette commande vous permet de réduire la puissance de sortie de l'amplificateur. Ne la confondez pas avec la commande de volume principal. Power Sponge définit la puissance que l'amplificateur est capable de produire. Ce circuit vous permet d'obtenir un son à plein volume en fonction de la pièce. La fonction Power Sponge permet de régler la sortie maximale de l'amplificateur de puissance de 100 Watts jusqu'à 1 Watt. INDICATEUR BOUCLEUR Cette fonction nécessite une pédale Sanpera

I ou Sanpera II. Ne perdez pas de temps en faisant cet achat : le boucleur vous offre des heures et des heures de divertissement. Vous serez en mesure d'enregistrer plus que 30 secondes de n'importe quoi, réglez votre son (préréglage) et jouez accompagné de votre enregistrement. Par exemple, essayez d'enregistrer une piste pour guitare basse, puis changez votre son pour un son leader et jouez le tout par-dessus ! Notez que le voyant lumineux qui correspond au boucleur sur le bouton-codeur s'allumera lors de l'enregistrement ou la lecture de la boucle. MODE ÉDITION Le mode édition bascule simplement les 5 commandes de l'amplificateur à leur fonction alternative comme indiqué sous le bouton-codeur. En mode édition, la LED du mode édition sera soit verte si vous éditez des effets ou rouge si vous éditez des pédales d'effet. Pour accéder au mode édition, appuyez simplement le bouton-codeur de pédales d'effet (Élément 2) ou le bouton-codeur d'effets (Élément 4). Pour quitter le mode édition, appuyez simplement à nouveau le bouton-codeur. VIP 3 Panneau avant

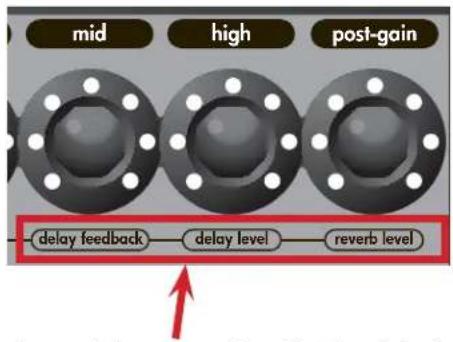

Chaque fois que vous souhaitez accéder au Retard ou à la Réverbération, vous devez entrer en mode édition ! TAP TEMPO Appuyez sur ce bouton pour régler le tempo de l'effet Retard. Si vous n'entendez aucun retard, entrez en mode édition pour accroître le niveau.

SORTIE D'ENREGISTREMENT USB

La sortie d'enregistrement VYPYR USB n'a besoin d'aucun pilote de périphérique supplémentaire : branchez simplement un cordon USB 2.0 à votre ordinateur et le dispositif audio sera détecté. Lancez votre programme d'enregistrement préféré et commencez à enregistrer. Ne vous inquiétez pas, la sortie est un microphone/boîtier simulé et le son sera exceptionnel sur votre ordinateur. REMARQUE : Le son du haut-parleur est coupé de façon intentionnelle quand la sortie USB est utilisée toutefois la sortie de casque est active pour le monitorage en temps réel. Le port USB est aussi utilisé pour télécharger les mises à jour du micrologiciel et pour la connexion à un ordinateur pour utiliser la fonction Vypyr Edit Graphic User Interface. L'interface MIDI fonctionne aussi bien sur le port USB.

Branchez votre lecteur MP3, boîte à rythme, ou lecteur CD préféré et jouez en accompagnement.

SORTIE DE CASQUE/ENREGISTREMENT

Nous avons passé beaucoup de temps pour vous garantir que la prise de casque est de qualité studio. Pour cela et avec les adaptateurs adéquats (non fournis), vous êtes en mesure d'utiliser cette sortie ainsi que le port USB pour l'enregistrement. REMARQUE : Quand un casque est employé, le son du haut-parleur est coupé et le volume principal (Élément 9) commande le niveau de sortie.

Chaque fois que vous souhaitez accéder au Retard ou à la Réverbération, vous devez entrer en mode édition !TAP TEMPOAppuyez sur ce bouton pour régler le tempo de l'effet Retard. Si vous n'entendez aucun retard, entrez en mode édition pour accroître le niveau.SORTIE D'ENREGISTREMENT USBLa sortie d'enregistrement VYPYR USB n'a besoin d'aucun pilote de périphérique supplémentaire : branchez simplement un cordon USB 2.0 à votre ordinateur et le dispositif audio sera détecté. Lancez votre programme d'enregistrement préféré et commencez à enregistrer. Ne vous inquiétez pas, la sortie est un microphone/boîtier simulé et le son sera exceptionnel sur votre ordinateur.REMARQUE : Le son du haut-parleur est coupé de façon intentionnelle quand la sortie USB est utilisée toutefois la sortie de casque est active pour le monitorage en temps réel. Le port USB est aussi utilisé pour télécharger les mises à jour du micrologiciel et pour la connexion à un ordinateur pour utiliser la fonction Vypyr Edit Graphic User Interface. L'interface MIDI fonctionne aussi bien sur le port USB.ENTRÉE AUXILIAIREBranchez votre lecteur MP3, boîte à rythme, ou lecteur CD préféré et jouez en accompagnement. SORTIE DE CASQUE/ENREGISTREMENTNous avons passé beaucoup de temps pour vous garantir que la prise de casque est de qualité studio. Pour cela et avec les adaptateurs adéquats (non fournis), vous êtes en mesure d'utiliser cette sortie ainsi que le port USB pour l'enregistrement.REMARQUE : Quand un casque est employé, le son du haut-parleur est coupé et le volume principal (Élément 9) commande le niveau de sortie.

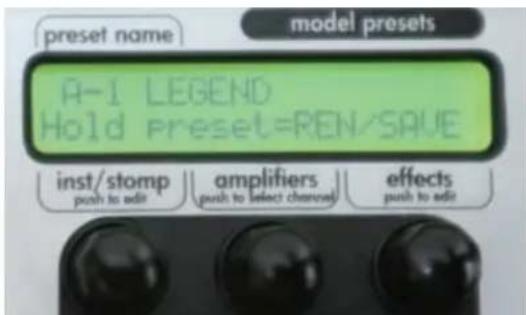

1. Pour sauvegarder un préréglage modifié, appuyez d'abord, de façon prolongée, sur le bouton-codeur

de préréglage pendant 2 secondes, puis relâchez. L'écran ressemble à celui de la figure 1. Vous êtes en mesure à présent de renommer et sauvegarder votre préréglage.

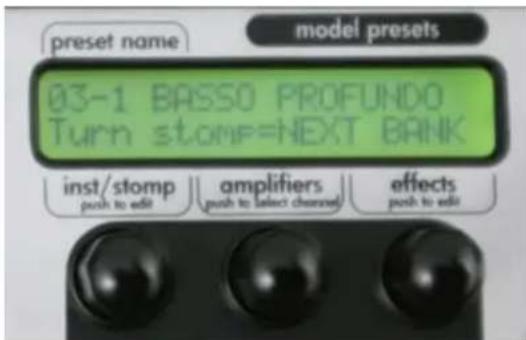

2. Dans ce mode, la ligne au bas de l'afficheur permet de faire défiler les différentes commandes. Dans

cet exemple, l'écran affiche "Turn Stomp=NEXT BANK" qui signifie que le bouton-codeur des instruments/ pédales d'effet est utilisé pour faire défiler rapidement la banque dans laquelle il sera possible de sauvegarder le préréglage actuel (Voir Fig. 2).

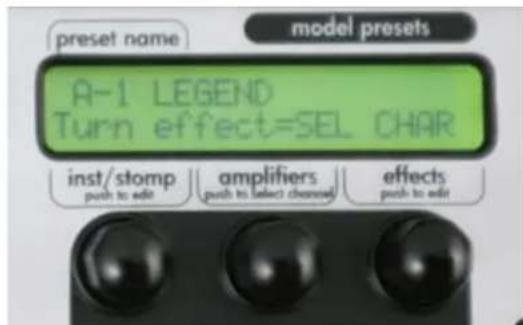

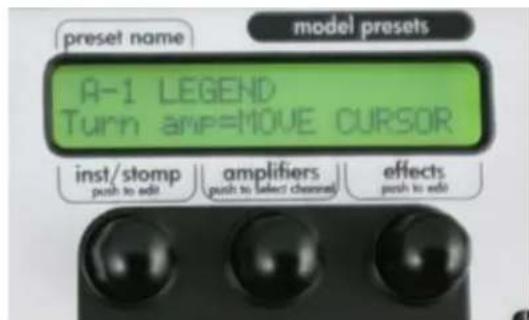

3. Les boutons-codeurs des amplificateurs et des effets sont utilisés pour renommer le préréglage.

Utilisez le bouton-codeur des amplificateurs pour déplacer le curseur et utilisez le bouton-codeur des effets pour modifier le caractère choisi (Voir Fig. 3 et Fig. 4). Pour sauvegarder le préréglage, appuyez simplement le bouton-codeur de PRÉRÉGLAGE. REMARQUE : À tout moment, en mode de sauvegarde, appuyez sur le bouton TAP TEMPO pour quitter le mode de sauvegarde et revenir à la reproduction normale. Fig. 1 Fig. 2 Fig. 3 Fig. 4 0781234561011912131%50%100% inst/stomp amplifiers effects aux inUSB phones preset name turn to search press to select P1 P2 delay feedback delay level reverb level push to select channel/ hold for tuner/menu push to edit/hold to bypass push to edit/hold to bypass edit mode pre-gainmodel presetspresets low mid high post-gain master guitar input power sponge loopertap tempo VIP-3 VYPYR ®87

COMMANDE DE MENU SYSTÈME

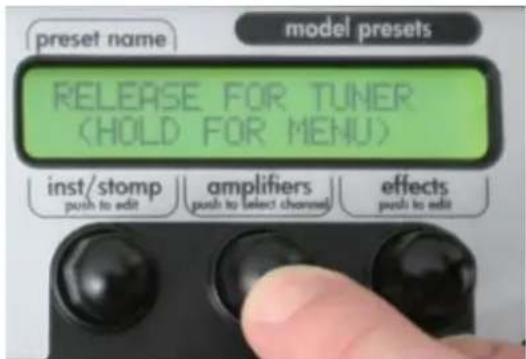

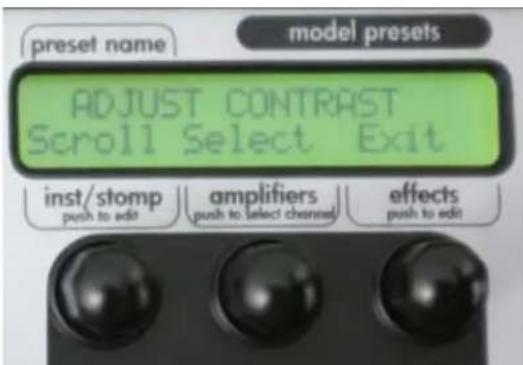

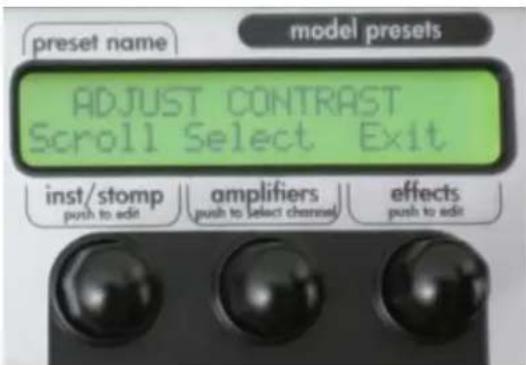

1. Pour accéder au Menu Système, appuyez de façon prolongée le bouton de l'accordeur (Fig. 5). L'écran

affichera 3 choix dans ce menu. ADJUST CONTRAST (pour changer le contraste de l'afficheur), DISABLE DEMO MODE (désactiver la "présentation directe") et FACTORY RESET (effacer tous les préréglages personnels et revenir aux préréglages d'origine en usine). Pour désactiver DEMO MODE, utilisez le bouton-codeur des instruments/pédales d'effet pour faire défiler les options tant que l'afficheur n'indique DISABLE DEMO MODE et appuyez sur le bouton-codeur des amplificateurs pour valider. IMPORTANT : MÊME SI LE MENU SYSTÈME VOUS INVITE À VALIDER PAR OUI OU NON LORS DE LA RÉINITIALISATION AUX VALEURS D'USINE, NE CLIQUEZ PAS SUR "OUI" TANT QUE VOUS N'ÊTES PAS SÛR, CAR CETTE OPÉRATION EST IRRÉVERSIBLE.

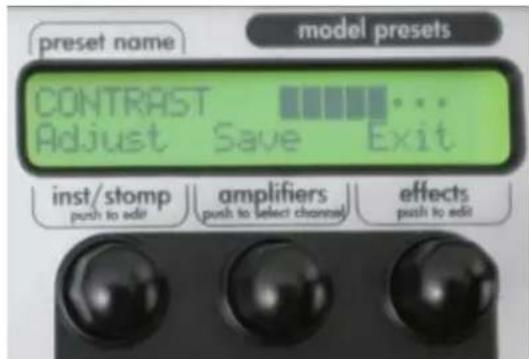

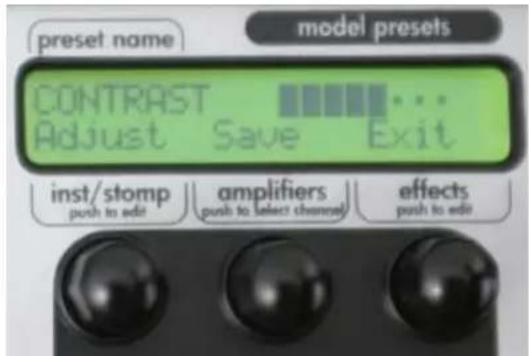

2. Pour régler le contraste, appuyez le bouton-codeur des amplificateurs, puis utilisez le bouton-codeur

des instruments/pédales d'effet (Fig. 6) pour le réglage. Ensuite, appuyez sur le bouton-codeur des amplificateurs pour sauvegarder vos modifications ou le bouton-codeur des effets pour quitter sans modification (Fig. 7) Fig. 5 Fig. 6 Fig. 788 Bouton-codeur des pédales d'effet Le premier bouton-codeur à droite de la prise d'entrée est le bouton-codeur des instruments/pédales d'effet. Cette commande permet la sélection du modèle d'instruments ou de la pédale d'effet (unité au sol traditionnelle) qui ressemble précisément à la connexion de votre guitare à votre pédale préférée puis à votre amplificateur. À l'aide du bouton-codeur des instruments/pédales d'effet, vous pouvez sélectionner plusieurs modèles d'instruments uniques, ainsi que les pédales d'amplification et de distorsion. Combinez-les avec les différents réglages de canal de l'amplificateur et vous obtiendrez de belles tonalités surprenantes. Tournez simplement le bouton-codeur des instruments/pédales d'effet pour sélectionner l'effet que vous souhaitez. Si vous voulez régler des paramètres, appuyez simplement le bouton-codeur pour entrer en mode édition. Consultez le VIP Matrix pour connaître les pédales d'effets, les instruments et les effets disponibles pour chaque modèle. OPTIONS DU BOUTON-CODEUR DES INSTRUMENTS/PÉDALES D'EFFET : 12 STRING*: Simulation d'une guitare électrique à 12 cordes avec un corps de faibles dimensions. P1 : Corps (plein) P2 : Corde (Plus aigus) 7 STRING*: Abaisse la note de 5 demi-tons pour simuler une guitare à 7 cordes. P1 : Corps, P2 : Corde ACOUSTIC 1: Guitare acoustique clair avec un corps de faibles dimensions. P1 : Corps, P2 : Corde ACOUSTIC 2*: Guitare acoustique Jumbo Dreadnought avec un corps profond. P1 : Corps, P2 : Corde BARITONE* Accorde l'instrument sur le LA grave, simulant une guitare baryton. P1 : Corps, P2 : Corde BASS: Modèle monophonique qui accorde l'instrument une octave entière plus bas, simulant une guitare basse. P1 : Corps, P2 : Corde EVIO*: Simulation d'un violon électrique monophonique P1 : Couleur, P2 : Glissé (les réglages supérieurs permettent de glisser entre les notes). RESONATOR*: Simulation d'une guitare à résonateur, habituellement utilisée dans la musique Blues et Country. Essayez différents réglages sur votre guitare avec la sélection de micros et la commande de tonalité pour obtenir un son le plus réaliste avec votre instrument. P1 : Corps, P2 : Corde. SITAR*: Simulation d'un instrument traditionnel utilisé dans la musique indienne. P1 : Corps, P2 : Corde.

• Non disponible sur le VIP1 REMARQUE : LES MODÈLES MONOPHONIQUES PRÉVOIENT DE JOUER UNE NOTE À LA FOIS POUR OBTENIR LES MEILLEURS RÉSULTATS. TSC: Distorsion saturation classique avec juste une touche d'amplification dans les moyennes fréquences. Excellent par rapport à la plupart des modèles d'ampli. Essayez-le en face d'un TWN propre pour débutants. Réglage de paramètre : P1 Commande, P2 Niveau ANALOG BOOST: L'un des effets le plus utile, l'amplification offre un niveau d'amplification propre que vous trouverez pratique quand vous souhaitez faire un solo avec un son propre ou si vous avez besoin d'une amplification lors de l'exécution d'un solo difficile. C'est très pratique quand vous avez une pédale optionnelle Sanpera

I ou II, pour laquelle, l'utilisation de cet effet vous offre une amplification solo en "mode manuel". Consultez le manuel de la pédale Sanpera pour plus d'information. P1 Commande, P2 Niveau VIP 1 VIP 289

Instruments Acoustic1 Acoustic2 12 string 7 string Resonator Sitar EVIO Synth Bari Bass Pédalesd'effet TSC Fuzz Comp Slap Wah Phaser Flanger Synth Slice EnvFilter Pitchshifter Chorus Octaver Rotary MOG Tremolo Reverse Uvb RingMod Vibrato Boost Effets Tremolo Octaver Phaser Rot.Spkr Reverse PitchShft mog Flanger Compbst Env.Filter Chorus SLAP: Une très courte, brève répétition de la note originale, qui sonne comme une note qui "frappe" derrière vous. Cet effet est excellent pour jouer de la musique country. Réglages de paramètre : P1 Durée, P2 Mixage SYNTH: L'effet synth est un effet monophonique (une note à la fois) qui crée un signal de forme carré à la fréquence de la corde d'entrée et qui passe à travers un filtre d'enveloppe intégré et un contrôleur de glissé de note. Le paramètre d'attaque contrôle la quantité de modulation du filtre : des valeurs plus grandes produisent plutôt un filtrage de type wah. Le paramètre de glissé contrôle la durée du glissé d'une note à l'autre. Des valeurs plus grandes produisent plutôt un glissement sonore entre les notes. P1 Attaque, P2 Glissé SLICER: L'effet Slicer active ou désactive le signal très rapidement ou très lentement. Vous serez en mesure de créer un effet rythmique avec le Slice, essayez-le simplement. P1 Vitesse, P2 largeur REMARQUE : Les pédales optionnelles Sanpera I et Sanpera

II modifient la vitesse de cet effet. UVB: Conçu initialement pour être un simulateur de haut-parleur rotatif, l'effet UVb a pris rapidement son propre chemin. Il est devenu l'un des effets le plus populaire depuis que Hendrix le sortit pour l'hymne nationale à Woodstock : P1 Vitesse, P2 Profondeur RING MODULATOR: L'effet Ring Modulator combine deux formes d'ondes et produit en sortie la somme et la différence des fréquences présentes de chaque forme d'onde. Comme vous le verrez, cet effet est certainement légèrement différent mais peut vous plaire énormément. Écoutez le solo de guitare de "Paranoid" et vous entendrez l'effet Ring Modulator marié à une distorsion Fuzz. Réglages de paramètre : P1 Fréquence de la porteuse, P2 Mixage VIBRATO: Au contraire du Tremolo, qui change le volume du signal pour produire l'effet, le Vibrato change légèrement la note pour produire l'effet. P1 Vitesse, P2 Profondeur COMP: Ce compresseur vous permet de définir le niveau de sortie et la sensibilité à laquelle il entre en action (Mode édition). Les compresseurs peuvent produire des percussions, des sons claquants sur une guitare propre ou un son moelleux soutenu pour le travail du thème principal. Essayez cet effet de pédales sur un canal propre et frappez doucement les cordes au début et ensuite plus fort pour entendre et apprécier l'effet. Réglages de paramètre : P1 Sensibilité, P2 Niveau CHORUS: Ce modèle de chorus analogique, chaud et classique, unique sera sans aucun doute un incontournable dans votre arsenal de préréglages. P1 Vitesse, P2 Profondeur ANALOG PHASE: Analog Phase est habituellement un effet confondu à l'effet Flange. Le phaseur met en œuvre des variations dans le spectre de fréquences pour créer des pics et des creux dans le signal audio. Vérifiez-le avec "Ain't Talking 'Bout Love." P1 Vitesse, P2 Profondeur ANALOG FLANGE: L'effet Flange est un effet sonore basé sur le temps qui se produit quand deux signaux identiques sont mélangés ensemble avec un signal légèrement retardé. Ce retard produit un effet de filtre à peigne balayé. Vérifiez-le dans l'introduction de "Cowboys from Hell" ou "Barracuda". P1 Vitesse, P2 Profondeur WAH: L'effet auto-wah utilise le balayage d'un filtre de fréquence dans la bande typiquement associée à la voix pour offrir à une guitare un son "Wah". Pensez à "Voodoo Child" en mode automatique. P1 Vitesse, P2 Profondeur de balayage90 Bouton-codeur des amplificateurs L'une des fonctions les plus uniques de l'amplificateur VYPYR

est le bouton-codeur de sélection de canal. Chacun des modes d'amplificateur possèdent trois modèles de canal : gain faible, gain moyen et gain élevé. Tournez le bouton-codeur pour sélectionner le modèle d'amplificateur souhaité. Pour changer de modèle de canal, appuyez simplement sur le bouton-codeur des amplificateurs. QUELQUES MOTS À PROPOS DE L'ÉGALISEUR: Lors de la modélisation des amplificateurs pour le VYPYR, nous avons aussi minutieusement modélisé l'égaliseur et la façon dont les commandes de l'égaliseur fonctionnent sur les différents amplificateurs. Par exemple, l'amplificateur XXX possède un égaliseur actif sur la voie principale. Vous noterez que, quand vous êtes sur le modèle de canal Rouge de l'amplificateur XXX, l'égaliseur se comporte vraiment de façon différente que sur le canal vert du Twn. Certains égalisateurs auront des effets dramatiques et d'autre, comme l'amplificateur British que nous avons modélisé, aura peu d'effet dans la totalité. BRITISH: Le son classique de Queen et de nombreux groupes anglais des années 60 jusqu'à nos jours. L'étage de tonalité sur l'amplificateur de Brian May a été réduit, donc, sur ce modèle, les commandes de tonalité ont une réponse limitée. BUTCHER

: Le son moderne pris sur un étage classique British. Cet amplificateur très polyvalent offre d'un son propre et agréable, à un son chaud et moderne modifié. CLASSIC

: L'ampli Peavey Classic 50 est l'un des amplificateurs le plus réussi de tous les temps. Avec sa structure de gain qui répond bien et un son chaud/percutant. Les amplificateurs de guitare de la gamme Classic sont vénérés par les accrocs du blues rugueux, les chasseurs de poulet de la country et les rockers prétendant être les nouveaux Stones. XXX: Le Peavey XXX est un amplificateur extrêmement polyvalent. Avec un canal propre ultra-propre, un canal rythmique British modifié et un canal principal avec un gain au-dessus de tout pour des thèmes principaux qui sonnent, le XXX peut devenir votre amplificateur préféré.91 Bouton-codeur des amplificateurs 6534+: Le son légendaire de la tête d'amplification 6505+, mais avec une section de puissance EL34 pour un peu de style British. L'étage EL34 ajoute une "écorce" aux moyennes fréquences de l'amplificateur qui est devenu le préféré de nombreux artistes Peavey.

+: Nommé pour fêter les premiers 40 ans de Peavey, la gamme 6505 est aussi la gamme de relance des 5150, les amplificateurs Peavey énormément populaires conçus par Edward Van Halen. Alors connu sous le nom 5150, ces amplificateurs deviennent les amplificateurs incontestés et destinés à la guitare pour les partitions rock, les groupes hardcore et métal en raison de leur son brut, leur puissance implacable et leur fiabilité éprouvée. Le 6505 est encore le choix incontestable d'une liste de témoins qui n'arrête pas de grandir et, au fil des années, est devenu le son du genre métal dans le monde entier. BUDDA

: L'amplification Budda se spécialise dans les caissons et amplificateurs câblés à main qui équilibrent des étages à gain chaud de lampe à une attaque réactive et définie. Budda déclencha la révolution des amplificateurs de guitare de faible puissance plus d'une décennie passée avec le Budda Twinmaster™ câblé à main et l'innovation continue aujourd'hui avec la gamme Superdrive™II. Les circuits Budda Dual Class Hot Bias Circuit associent les meilleurs caractéristiques de la classe A et de la classe AB pour produire des tonalités vives définies par des dynamiques abondantes et des accents complexes dans les secondes et troisièmes harmoniques, avec une forte séparation afin de laisser votre guitare chanter. TWN: Son propre classique californien. Pour obtenir des sons saturés, nous avons ajouté une distorsion de type pédale d'effet en amont de l'amplificateur sur les canaux Orange et Rouge. TRACE ACOUSTIC: Il y a deux décennies, Trace Elliot révolutionnait le monde des instruments acoustiques avec sa gamme originale TA

. Trace Elliot amenait la reproduction acoustique de qualité studio sur scène par l'intermédiaire de technologie qui intégrait des entrées à très hautes impédances (microphones piézoélectrique), des filtres coupe-bande, une alimentation fantôme, des effets DSP et les circuits Dynamic Correction

uniques, qui reproduisent la brillance des gammes supérieures d'un instrument acoustique sans s'appuyer sur des pavillons acoustiques à hautes fréquences (qui peuvent produire des harmoniques indésirables et dures). PEAVEY ECOUSTIC

: Les amplificateurs de la gamme Peavey Ecoustic sont des systèmes d’amplification hautement polyvalent conçus pour les instruments acoustiques, les dispositifs de niveau de ligne et vocaux comme les échantillonneurs et les lecteurs audio pour les applications de reproduction et de répétition musicale. TRACE BASS: Trace Elliot révolutionnait l'amplification pour guitare basse dans les années 1980 avec une gamme d'amplificateurs et d'enceintes pleine gamme. Donnez une chance à la signature sonore du Trace Elliot et vous verrez, pourquoi pendant des années, des artistes, qui ne se comptent plus, se sont appuyés sur le Trace Elliot. PEAVEY BASS: Pendant plus de 40 ans, les amplificateurs pour guitare basse Peavey ont été les piliers dans le domaine de la musique. Rond, énorme, fort, profond : il y a plusieurs façons de décrire le son d'un amplificateur pour guitare basse Peavey.92 Bouton-codeur d'effets Le troisième bouton-codeur à partir de la droite est celui des effets. Ce bouton-codeur permet la sélection de tout effet en "Rack" voulu. Le terme "Rack effect" est utilisé pour identifier les composants d'effet qui se trouvent typiquement connectés à une boucle d'effets sur un amplificateur. Ces effets sont habituellement en aval de l'entrée, de l'égaliseur et sonnent différemment et se distinguent des effets du préamplificateur (Pédale d'effets). Pour sélectionner votre effet, tournez simplement le bouton-codeur de façon à ce que la LED pointe sur l'effet que vous souhaitez. TREMOLO: Cet effet est obtenu par une modulation d'amplitude. Les notes deviennent légèrement plus fortes et plus douces et se succèdent rapidement. Notez que cet effet se distingue de l'effet Rotary. Avec l'effet Tremolo, il n'y a pas de variation de la note. Cet effet est sur le bouton-codeur des instruments/ pédales d'effet sur le VIP 1. P1 Vitesse, P2 Profondeur OCTAVER: Comme le nom l'indique, cet effet monophonique produira une hauteur d'une octave plus basse de la note jouée. Cet effet est sur le bouton-codeur des instruments/pédales d'effet sur le VIP 1. P1 Mixage (quantité de signal sec d'effet VS dry signal), P2 Niveau d'octave PHASER: Contrairement au modèle Analog Phaser sur le bouton-codeur des pédales d'effet, ce phaseur applique un traitement sur 8 étages. Le résultat est un son bien mieux mis en phase que celui que vous trouveriez sur une pédale d'effet. P1 Vitesse, P2 Profondeur ROTARY: Cet effet simule le son d'un haut-parleur tournant. Écoutez attentivement cet effet et vous noterez, alors que le haut-parleur simulé tourne, un décalage de la note dû à l'effet Doppler. Cet effet est sur le bouton-codeur des instruments/pédales d'effet sur le VIP 1. REMARQUE : Les pédales optionnelles Sanpera I et Sanpera

II modifient la vitesse de cet effet. P1 Vitesse, P2 Profondeur REVERSE: Comme le nom l'indique, jouez ou frappez une note : elle sonnera inversé. Cet effet est sur le bouton-codeur des instruments/pédales d'effet sur le VIP 1. P1 Durée, P2 Mixage PITCH SHIFT: Changez la hauteur de la note que vous jouez. Avec les pédales optionnelles Sanpera

I ou II, vous pouvez confier cet effet à la pédale et balayez de la note initiale à la note choisie dans le réglage des paramètres. Cet effet est sur le bouton-codeur des instruments/pédales d'effet sur le VIP 1. P1 Intervalle, P2 Mixage REMARQUE : Les pédales optionnelles Sanpera I et Sanpera II modifient le paramètre de cet effet.93 Bouton-codeur d'effets

Instruments Acoustic1 Acoustic2 12 string 7 string Resonator Sitar EVIO Synth Bari Bass Pédalesd'effet TSC Fuzz Comp Slap Wah Phaser Flanger Synth Slice EnvFilter Pitchshifter Chorus Octaver Rotary MOG Tremolo Reverse Uvb RingMod Vibrato Boost Effets Tremolo Octaver Phaser Rot.Spkr Reverse PitchShft mog Flanger Compbst Env.Filter Chorus MOG: Un effet de notre propre création. MOG signifie Monophonic Octave Generator. Nous produisons fondamentalement un signal d'une octave au-dessus du signal joué et un autre d'une octave en-dessous. Cet effet ne prévoit pas d'être utilisé avec les accords, donc essayez-le avec une simple note d'abord. Cet effet est sur le bouton-codeur des instruments/pédales d'effet sur le VIP 1. P1 Niveau de plus une octave, P2 Niveau de moins une octave FLANGER: Contrairement au modèle Analog Flanger sur le bouton-codeur Stompbox, cet effet flanger utilise une longue ligne de retard. Il se produit fondamentalement que l'effet flanger met l'accent sur les fréquences plus basses. Réglages de paramètre : P1 Vitesse, P2 Profondeur COMP BST: Il agit de façon similaire à l'effet Comp. Cependant, l'effet Comp BST comprime la plage dynamique après le modèle d'amplificateur mais avant les commandes de tonalité. P1 : Sensibilité, P2 : Niveau ENV FILTER: Abrégé de Envelop Filter, cet effet est identique à l'effet Auto-Wah. La différence principale est le réglage des paramètres. Avec l'effet Env Filter, nous vous permettons d'accéder au paramètre "Q" (Largeur de la bande de fréquences filtrée) qui vous autorise à vous éloigner du son de l'effet Auto-Wah. Cet effet est sur le bouton-codeur des instruments/pédales d'effet sur le VIP 1. P1 Sensibilité (Seuil), P2 Intensité (Q)) CHORUS: Similaire à l'effet Analog Chorus sur le bouton-codeur Stompbox mais avec une ligne de retard plus longue. Que cela signifie ? Cela signifie que cet effet vous permet de créer un signal plus "Wetter" (plus traité) de celui que vous trouveriez normalement sur une pédale d'effet chorus. En fait, en réglant les paramètres aux valeurs plus intenses, vous pouvez entendre clairement un effet de doublage sur le signal. P1 Vitesse, P2 Profondeur LOOPER: (Il ne s'agit pas d'un bouton-codeur, cette fonction exige une pédale Sanpera I ou Sanpera II). Ne perdez pas de temps en faisant cet achat : le looper vous offre des heures et des heures de divertissement. Vous serez en mesure d'enregistrer plus de 30 secondes de n'importe quoi, réglez votre son (préréglage) et jouez en accompagnement. REMARQUE : La LED qui correspond au looper sur le bouton-codeur s'allumera lors de l'enregistrement ou la lecture de la boucle.94 Notes techniques PÉDALES D'EFFET P1 P2 Notes TSC Commande Niveau Commande de tonalité à 12:00. 12 dB de gain en plus que la pédale au maximum Fuzz Commande Niveau Modèle russe, Tonalité à 11:00, 10 dB de gain en plus potentiel Comp Sensibilité Niveau Slap Durée Mixage Max Mix = 50/50 Propre/Traité, 50 ms<T<167 ms Auto Wah Vitesse Profondeur À la profondeur min, le paramètre agit comme déni Analog Phase Vitesse Profondeur La profondeur ajoute de la régénération pour plus d'intensité Analog Flange Vitesse Profondeur La profondeur combine la largeur et la régénération de la pédale originale Synth Attaque Glissé Slice Vitesse Largeur Chorus Vitesse Profondeur Les ltres sont dénis à 12:00, à plat UVB Vitesse Profondeur Ring Modulator Fréquence Mixage Fréquence de modulation de 80 Hz à 2 kHz Vibrato Vitesse Profondeur Boost Commande Niveau EFFECT P1 P2 Notes Tremolo Vitesse Profondeur Octave Mixage Niveau Phaser Vitesse Profondeur Phaseur à 8 étages Rotary Speaker Vitesse Profondeur Reverse Durée Mixage Max Mix = 0/100 Propre/Traité, 250 ms<T<1 s Pitch Shifter Intervalle Mixage Au minimum Mixage, le paramètre 1 contrôle le désaccord MOG Plus une octave Moins une octave Commandes de niveau Flanger Vitesse Profondeur Ligne de retard = 7 ms Comp bst Sensibilité Niveau Env Filter Sensibilité Intensité (Q) Chorus Vitesse Profondeur Ligne de retard = 15 ms95 Matrice effets/amplis

I ou Sanpera II ici. Ce style particulier de prise MIDI alimente les pédales Sanpera et est nécessaire à leur alimentation. COMMUTATEUR D'ALIMENTATION Quand cet interrupteur à bascule à deux positions est sur ON, l'appareil est alimenté. ATTENTION: L'interrupteur marche/arrêt de cet appareil ne le coupe pas de l'alimentation primaire du réseau. Le châssis peut contenir une énergie dangereuse, même quand l'interrupteur d'alimentation est sur OFF. PRISE ENTRÉE D'ALIMENTATION SECTEUR : C'est la prise prévue pour un cordon d'alimentation IEC qui fournit l'alimentation AC à l'appareil. Branchez ici le cordon d'alimentation pour alimenter l'appareil. L'équipement peut s'endommager si une tension de ligne incorrecte est appliquée. (Voir la marque de tension de ligne de l'appareil). Ne jamais supprimer la broche de mise à la terre des équipements. Elle est présente pour votre sécurité. Si la prise de courant est dépourvue de broche de terre, un adaptateur de mise à la terre approprié doit être utilisé et le troisième fil doit être mis à la terre convenablement. Pour éviter tout risque de choc électrique ou d'incendie, s'assurer toujours que l'amplificateur et tous les équipements associés soient correctement mis à la terre.

VIP 1 : SPÉCIFICATIONS ÉLECTRIQUES

Charge et Puissance nominale : (5% THD, 1kHz, 120V CA sur secteur) 20 W RMS sous 8 Ohms Consommation électrique (1/8ème puissance de sortie) : 20 W à 50/60 Hz, 100-120 V CA 20 W à 50/60 Hz, 220-240V CA Dimensions et Poids 15" H x 16,584" L x 8,5" P

VIP 2 : SPÉCIFICATIONS ÉLECTRIQUES

Charge et Puissance nominale : (5% THD, 1kHz, 120V CA sur secteur) 40W RMS sous 8 Ohms Consommation électrique (1/8ème puissance de sortie) : 40W à 50/60 Hz, 100-120 V CA 40W à 50/60 Hz, 220-240V CA Dimensions et Poids 17,7" H x 19,59" L x 10" P 26 livres.

VIP 3 : SPÉCIFICATIONS ÉLECTRIQUES

Charge et Puissance nominale : (5% THD, 1kHz, 120V CA sur secteur) 100W RMS sous 8 Ohms Consommation électrique (1/8ème puissance de sortie) : 42W à 50/60 Hz, 100-120 V CA 42W à 50/60 Hz, 220-240V CA Dimensions et Poids 19" H x 19,566" L x 10" P 31 livres.98 www.peavey.com Vypyr
