MW 82 100 9 PALPLUS - Televisione GRUNDIG - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Televisore CRT
Marca	Grundig
Modello	MW 82 100 9 PALPLUS
Tensione di rete	220-240 V, 50/60 Hz
Consumo in stand-by	6 W
Consumo in funzionamento	185 W
Gamme di ricezione	Canali C01...C99, speciali S01...S41
Norme	NE 60065, NE 55013, NE 55020
Potenza audio (con altoparlanti esterni)	120 W (musicale efficace): anteriore 2 x 20 W, subwoofer 40 W, surround 40 W
Potenza audio (senza altoparlanti esterni)	80 W (musicale efficace): anteriore 2 x 20 W, subwoofer 40 W
Risoluzioni VGA supportate	640x480 @60Hz, 640x400 @70Hz, 640x350 @70Hz
Distanza di visione consigliata	5 volte la diagonale dello schermo
Funzioni speciali	MEGALOGIC, Dolby Surround Pro Logic, Easy Dialog System, PIP, teletext
Manutenzione dello schermo	Pulire con un panno morbido umido e solo acqua pulita
Sicurezza	Non coprire le fessure di aerazione, evitare liquidi, scollegare in caso di temporale
Riparabilità	Apertura e manutenzione riservate a personale specializzato autorizzato
Compatibilità	Conforme alle direttive CE (73/23/CEE, 89/336/CEE)
Accessori inclusi	Cavo SCART Megalogic-EURO/AV

Domande frequenti - MW 82 100 9 PALPLUS GRUNDIG

Come collegare un computer al televisore?

Collegare la sorgente VGA (PC, console di gioco) alla presa Canon del modulo VGA utilizzando un cavo VGA standard. Se si utilizza un computer portatile, disabilitare il display integrato. Per l'audio, collegare l'uscita audio alle prese Cinch del modulo VGA con un cavo Cinch. Il televisore supporta le risoluzioni 640x480, 640x400 e 640x350.

Qual è la distanza di visione consigliata per questo televisore?

La distanza ideale è di 5 volte la diagonale dello schermo. Ad esempio, se il vostro schermo ha una diagonale di 82 cm, la distanza consigliata è di circa 4,1 metri.

Come effettuare la ricerca automatica dei canali?

Dopo l'accensione, confermare la lingua di dialogo "Italiano". Se il menu non appare, premere il tasto i e poi OK. Nel Dialogcenter, selezionare "Programmazione automatica" e poi "Nuova programmazione". Confermare il proprio paese e la ricerca si effettua automaticamente.

Cosa fare in caso di temporale per proteggere il televisore?

Per evitare danni causati dal fulmine, scollegare il cavo di alimentazione e il cavo dell'antenna. Anche se spento, l'apparecchio può essere danneggiato dal fulmine attraverso la rete elettrica o l'antenna.

Come pulire lo schermo del televisore?

Utilizzare un panno morbido e umido imbevuto di solo acqua pulita. Non utilizzare mai prodotti chimici o abrasivi. Assicurarsi che nessun liquido penetri all'interno dell'apparecchio.

Posso utilizzare altoparlanti esterni con questo televisore?

Sì, per la modalità Dolby Surround, è possibile collegare altoparlanti anteriori (L/R) alle prese AUDIO OUT, un altoparlante centrale alla presa "Center" e altoparlanti surround alla presa "Surround". L'impedenza nominale deve essere di 4-8 ohm per gli altoparlanti anteriori e superiore a 4 ohm per i surround.

Cos'è il sistema MEGALOGIC?

Il sistema MEGALOGIC consente, quando si collega un videoregistratore Grundig compatibile tramite il cavo SCART fornito, di trasferire automaticamente i canali e i dati del programma al videoregistratore durante la ricerca dei canali. Questo rende inutile la ricerca ATS sul videoregistratore.

Quali sono le risoluzioni VGA supportate in modalità PC?

Il televisore supporta le seguenti risoluzioni: 640x480 pixel a 60 Hz, 640x400 pixel a 70 Hz e 640x350 pixel a 70 Hz.

Come attivare la modalità Dolby Surround?

La modalità Dolby Surround Pro Logic è disponibile quando si ricevono trasmissioni codificate in Dolby Surround Stereo. Per usufruirne, è necessario collegare altoparlanti aggiuntivi (anteriore, centrale, surround) come descritto nel manuale. La regolazione avviene tramite il menu audio del Dialogcenter.

Dove trovare le istruzioni dettagliate per il telecomando?

Le funzioni del telecomando sono spiegate in dettaglio nel Dialogcenter sotto la voce "Telecomando". Premere il tasto i e poi OK per accedere al Dialogcenter e navigare fino a questa sezione.

MANUALE UTENTE MW 82 100 9 PALPLUS GRUNDIG

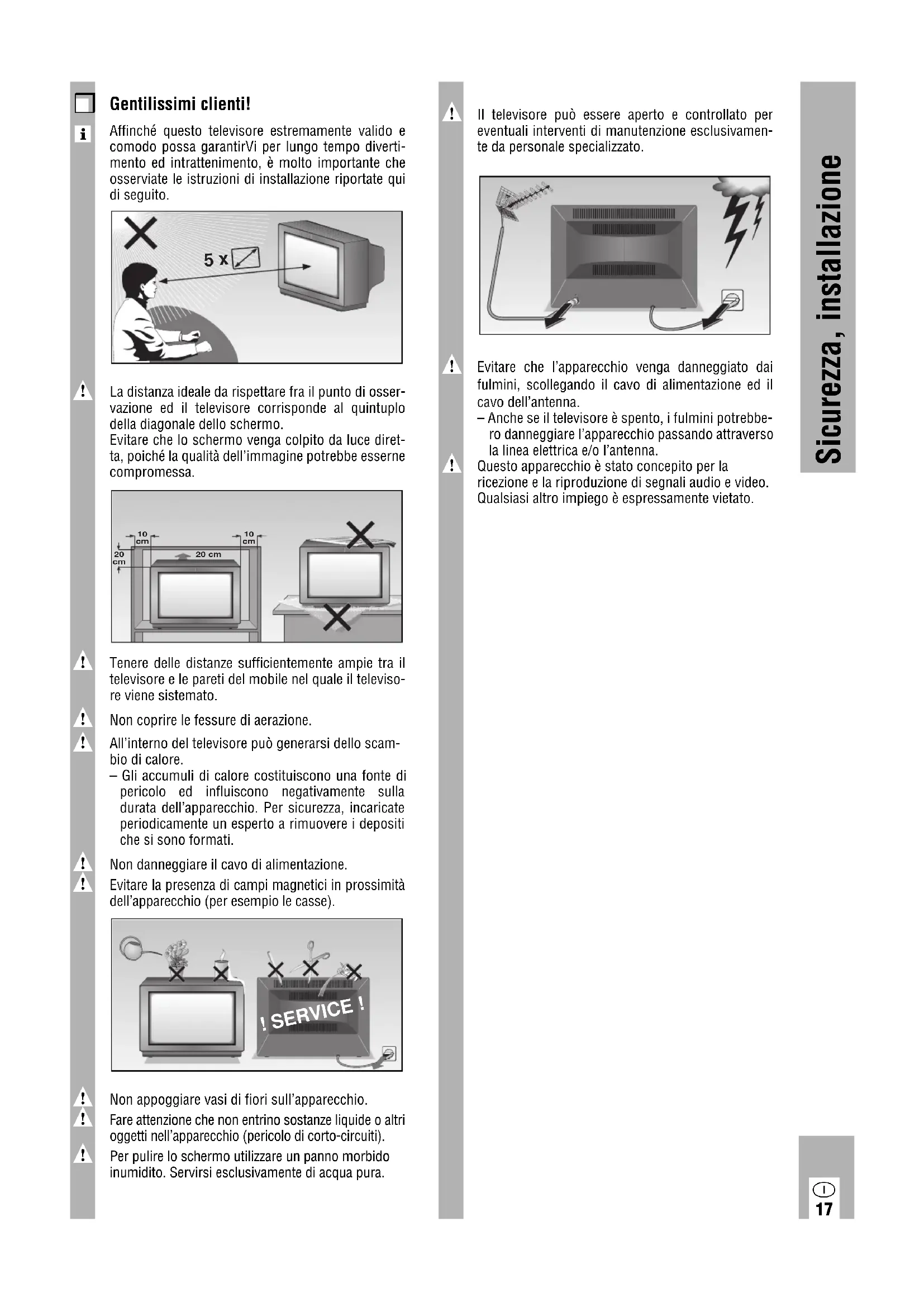

Gentilissimi clienti!

Affinché questo televisore estremamente valido e comodo possa garantirVi per lungo tempo divertimento ed intrattenimento, è molto importante che osserviate le istruzioni di installazione riportate qui di seguito.

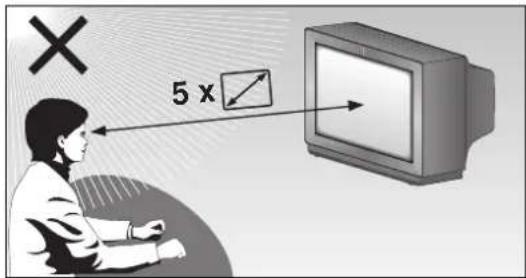

5 x

La distanza ideale da rispettare fra il punto di osservazione ed il televisore corrisponde al quintuplo della diagonale dello schermo.

Evitare che lo schermo venga colpito da luce diretta, poiché la qualità dell'immagine potrebbe esserne compromessa.

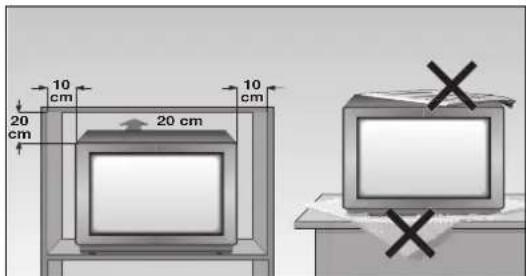

10 cm 20 cm 20 cm 10 cm × ×

Tenere delle distanze sufficientemente ampie tra il televisore e le pareti del mobile nel quale il televisore viene sistemato.

Non coprire le fessure di aerazione.

All'interno del televisore può generarsi dello scambio di calore.

- Gli accumuli di calore costituiscono una fonte di pericolo ed influiscono negativamente sulla durata dell'apparecchio. Per sicurezza, incaricate periodicamente un esperto a rimuovere i depositi che si sono formati.

Non danneggiare il cavo di alimentazione.

Evitare la presenza di campi magnetici in prossimità dell'apparecchio (per esempio le casse).

SERVICE!

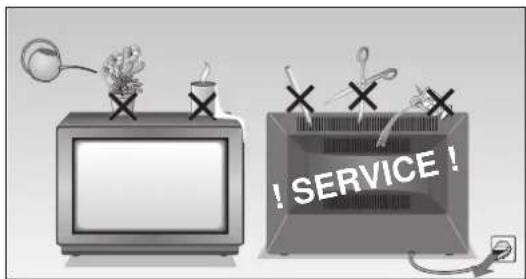

Non appoggiare vasi di fiori sull'apparecchio.

Fare attenzione che non entrino sostanze liquide o altri oggetti nell'apparecchio (pericolo di corto-circuiti).

Per pulire lo schermo utilizzare un panno morbido inumidito. Servirsi esclusivamente di acqua pura.

Il televisore può essere aperto e controllato per eventuali interventi di manutenzione esclusivamente da personale specializzato.

Evitare che l'apparecchio venga danneggiato dai fulmini, scollegando il cavo di alimentazione ed il cavo dell'antenna.

- Anche se il televisore è spento, i fulmini potrebbero danneggiare l'apparecchio passando attraverso la linea elettrica e/o l'antenna.

Questo apparecchio è stato concepito per la ricezione e la riproduzione di segnali audio e video. Qualsiasi altro impiego è espressamente vietato.

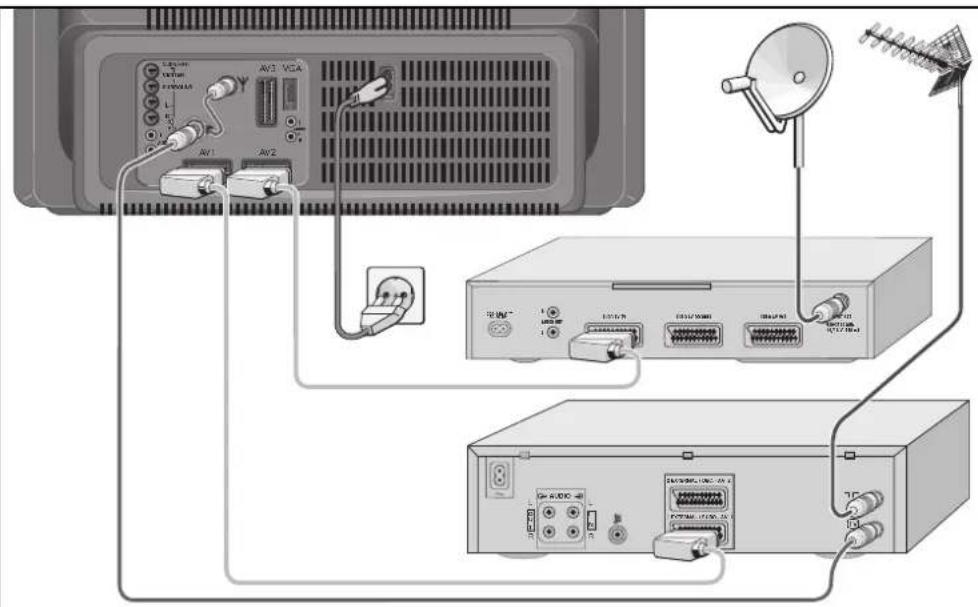

Esempio di collegamento (Televisore, ricevitori SAT e Videoregistratore)

i Questo televisore ad alta tecnologia digitale offre una qualità video e audio ottimale.
! Le premesse essenziali per un funzionamento ottimale sono le seguenti:
Impianto antenna perfettamente funzionante e cavi di collegamento dell'antenna ad alta schermatura (85 dB), per il collegamento fra televisore e presa dell'antenna o fra televisore e videoregistratore.
! Evitare che i cavi facciano delle curve in prossimità dell'apparecchio
! Nella sezione di menu del Dialogcenter » collegamenti audio/video « si trovano ulteriori indicazioni utili per il collegamento dei diversi apparecchi ausiliari (ad es. ricevitori SAT, decodificatori).

Sistema GRUNDIG MEGALOGIC

Questo televisore è dotato di sistema MEGALOGIC.

Se si collega un videoregistratore GRUNDIG con sistema MEGALOGIC a questo televisore, mediante il cavo Megalogic-EURO/AV (Scart) fornito in dotazione, ogni volta che viene eseguita la funzione di «Riprogrammazione dei programmi TV», i programmi televisivi terrestri (e tutti i dati relativi alle rispettive posizioni di programma) vengono automaticamente trasferiti al videoregistratore (VCR). La funzione di «Impostazione dei programmi televisivi sul videoregistratore» non è più necessaria.

Collegamento al PC (VGA)

Il televisore è provvisto di un'interfaccia compatibile con il sistema VGA e può essere utilizzato come monitor per il computer.

Nel funzionamento VGA il televisore può sintoni-zzarsi sui seguenti segnali d'ingresso:

640 x 480 Pixel, 60 Hz/31.5 kHz

640 x 400 Pixel, 70 Hz/31.5 kHz

640 x 350 Pixel, 70 Hz/31.5 kHz

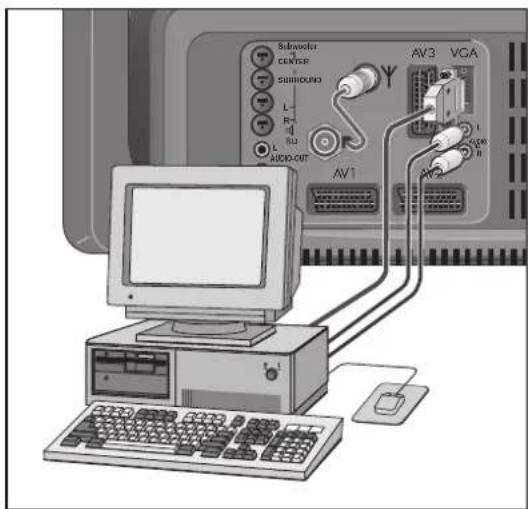

Collegamento

Collegare la fonte VGA (ad es. PC, la consolle dei giochi) alla presa Canon del modulo VGA con uno dei cavi VGA in commercio. Quando si collega un laptop, il display del laptop deve essere spento.

Collegare l'uscita audio (se presente) alle prese Cinch del modulo VGA mediante un cavo Cinch reperibile in commercio.

Subwoofer CENTER SUBROUND L- R- R1 R2 AUDIO-OUT AV1 AV3 VGA AV2 AV1 AV2 AV3 AV2 AV1

Accendere/spegnere il televisore

Premere il tasto ⊙ sul televisore.

Se successivamente è acceso solamente il LED nel tasto generale l'apparecchio si trova in funzione di attesa.

Accendere quindi l'apparecchio con il telecomando premendo il tasto ① oppure △.

Memorizzare i programmi

Questo televisore è dotato del sistema di ricerca automatica dei programmi ATS euro plus, che semplifica notevolmente l'operazione di memorizzazione dei programmi.

Dopo aver acceso il televisore, selezionare » Italiano « per la lingua della riga di dialogo, con il tasto OK.

Se non viene visualizzata la pagina »Inserire linguaggio« premere uno dopo l'altro i tasti ⓘ e OK.

Compare dialog center,

Selzionare con i tasti △ o √ la riga »Programmazione automatica«. Premere il tasto OK.

Selezionare con i tasti o √ la riga »Riprogrammazione completa« e poi premere il tasto OK

Confermare il paese d'installazione del televisore con OK.

Al termine della memorizzazione automatica dei programmi, vengono fornite indicazioni relative al sistema Easy Dialog.

II sistema Easy Dialog

Questo televisore è dotato del sistema » Easy Dialog System«. Questo voul dire, che nel televisore è integrato un'istruzione d'uso elettronica.

II Dialogcenter

Il Dialogcenter è la «centralina di comando» di questo televisore. Esso viene richiamato premendo il tasto ① e confermando con il tasto OK. Da qui è possibile eseguire svariate funzioni, richiamare informazioni e ricevere una guida per l'impiego del televisore (come ad esempio la spiegazione del telecomando, l'indice analitico, consigli e trucchi vari).

Provatelo subito! Non può accadere niente di sbagliato.

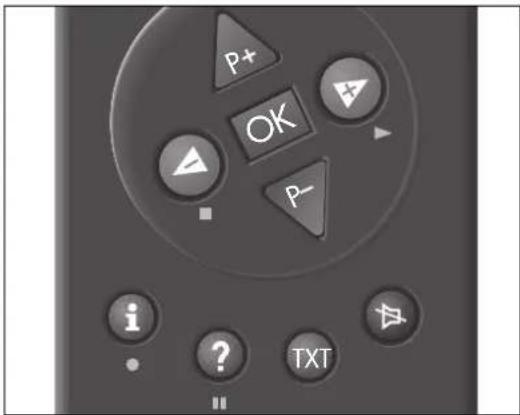

L'azionamento fondamentale

I caratteri di dialogo indicano, per ogni fase d'azionamento, con quali tasti è possibile eseguire determinate funzioni.

Spostamento della barra gialla verso l'alto/il basso.

In caso di menu a due pagine, provoca il passaggio alla seconda pagina.

Regolazione dei valori.

Conferma della funzione selezionata.

Ritorno all'immagine televisiva.

Richiamo della guida attuale.

Dolby Surround Pro Logic\*

Per ottenere l'impressione acustica ottimale del Dolby Surround Stereo, sono necessari altoparlanti supplementari (vedere fig. A nell'ultima pagina).

Per tutto ciò vi presentiamo le soluzioni procedenti:

Collegamento altoparlanti frontali

Per gli altoparlanti frontali potete adoperare anche altoparlanti del Vostro HiFi disponibile. Per questo collegante il Vostro impianto HiFi alle prese AUDIO OUT (fig. B).

0

Collegate ulterioramente gli altoparlanti frontali alle prese L e R. L'altoparlente centrale viene collegato alla presa centrale (fig. C).

Gli altoparlanti devono avere un'impedenza nominale di 4-8 Ohm.

Collegamento altoparlanti Surround

Collegare gli altoparlanti Surround alla presa Surround (fig. D).

Se al canale surround vengono collegati più alto-parlanti, dovete dare attenzione, che non rimanete al disotto di 4 Ohm della impedenza nominale.

* Su licenza della Dolby Laboratories Licensing Corporation.

DOLBY e il simbolo della doppia D □□ sono marchi registrati della Dolby Laboratories Licensing Corporation.

In questa pagina sono spiegati i tasti del telcomando, in forma sintetica.

Nel Dialogcenter, alla voce » Telecomando «, si trovano le spiegazioni di tutte le funzioni del telecomando.

Provate tranquillamente queste funzioni.

①...⑨ Selezione canali ed accensione AV① del televisore dallo stato di stand-by oppure - selezione della positione AV - Immissione dei numeri di pagi- na in modalità televideo Accensione del televisore dalla modalità di stand-by. Passaggio da un canale all'altro in sequenza (1, 2, 3 ...) Passaggio da un canale all'altro in sequenza (... 3, 2, 1) oppure Movimento del cursore verso l'alto/il basso Volume oppure Movimento del cursore verso sinistra/destra Se si tiene premuto uno dei tasti o v, vengono visualizzate e fatte scorrere veloce- mente le sigle delle emittenti. Quando si rilascia il tasto, il televisore si imposta sul canale desiderato. OK Modifica ed attivazione di diver- se funzioni Dis./e attivazione dell'ora Impostazione immagini. Seleziona accesso al menu «Impostazioni immagini» Fermo immagine, oppure AUX e Program scan + Contrasto colori SAT Per telecomandare il ricevitore satellite Grundig esterno (tenere premuto il tasto SAT). Premere una volta il tasto: l'appa- recchio si commuta in attesa. Premere due volte il tasto: L'appa- recchio si spegne completamente (supposto che l'interruttore di rete energia è attivato). Extra DIALOG CENTER Audio ON/OFF (funzione di mute) Passaggio dalla modalità Televideo/Teletext alla modalità TV. Richiama la guida rapida Impostazioni audio. Seleziona accesso al menu «Impostazioni audio» + Luminosità Commutazione formato immagine Tasto di selezione di diverse funzio- ni; per esempio AUX e cor- rispondono a «Program scan» Informazioni sulle trasmissioni cor- renti. PIP Premere una volta PIP per Double Winsow. Premere due volte PIP per richiamare la funzione di immagine en l'immagine. VIDEO Utilizzare il telecomando per il videoregistratore (Vedi il testo sotto riportato)

Tensione di rete

220-240 V, 50/60 Hz

(campo di regolazione dell'alimentatore: 190...264 V)

Potenza assorbita:

Nel modo di attesa (stand-by) 6 W

Durante il funzionamento 185 W

Stadio finale audio

Funzionamento Dolby:

Stereo 5-canale potenza musicale 120 W

DICHIRAZIONE DI CONFORMITA 'EX ART. 2 PAR. b)- D.M. 26.03.1992

Questo apparecchio è fabbricato nella Comunità Economica Europea nel rispetto delle disposizioni di cui al D.M. 26.03.1992 ed in particolare è conforme alle prescrizioni dell'art. 1 dello stesso D.M.

Dichiarazione di conformità ai sensi del D.M. 28.08.95, n. 548.

Si dichiara che l'apparecchio illustrato nel presente libretto di istruzioni per l'uso risponde alle prescrizioni dell'articolo 2, comma 1 del D.M. 28 Agosto 1995, n. 548.

Fatto a: Fuerth il 24.07.1997

GRUNDIG AG

Kurgartenstrasse 37

D - 90762 Fuerth Bayern

Potenza musicale Sinistra/destra Impedenza nominale

Altoparlante frontale 2 x 20 W 2 x 10 W 4-8 Ω
Altoparlante centrale	20 W	10 W	4-8 Ω
Surround	20 W	10 W	4-8 Ω
Subwoofer (nell'apparecchio)	40 W	20 W

Senza altoparlanti esterni

Stereo, 3 canali, 80 W di potenza musicale 80 W = 40 W subwoofer, 2 altoparlanti frontali da 20 W (40 W sinussoidali = 20 W + 2 volte 10 W)

Gamme di ricezione:

C01 ... C99

Canali speciali S01 ... S41

Norme:

Consigli di servizio per il rivenditore:

L'apparecchio deve essere utilizzato esclusivamente con i cavi di alimentazione forniti in dotazione. Questi cavi sono schermati contro i disturbi della rete e sono un elemento integrante dell'omologazione dell'apparecchio.

In caso di sostituzione, ordinare presso un punto di assistenza specializzato soltanto cavi del tipo » GWN 9.22/Codice 8290.991-316 «.

L'apparecchio è conforme alle direttive europee 89/336 CEE. 73/23 CEE e 93/68 CEE.

Con riserva di modifiche ed errori!

Equipaggiamento supplementare:

L'apparecchio è preparato per la ricezione satellite. InformateVi presso il Vostro rivenditore di fiducia.

Disposizione dei contatti nella presa EURO-AV

Se si vogliono collegare apparecchi supplementari (ad es. computer, amplificatore) al televisore, il rivenditore di fiducia potrà eseguire un collegamento standard in base alla seguente tabella:

Pin Segnale

1 = Uscita audio destra

2 = Ingresso audio destra

3 = Uscita audio sinistra

4 = Massa audio

5 = Massa blu

6 = Ingresso audio sinistra

7 = Ingresso blu RGB

8 = Tensione di commutazione

9 = Massa verde

10 = Cavo dati (MEGALOGIC)

11 = Ingresso verde RGB

12 = -

13 = Massa rossa

14 = Massa

15 = Ingresso rosso RGB

(S-Video = Chroma)

16 = Tensione di commutazione RGB

17 = Massa video

18 = Massa tensione di

commutazione RGB

19 = Uscita video

20 = Ingresso video

(S-Video = Luminanz)

21 = Schermatura/massa
