MANUALE UTENTE ST 55 800 GRUNDIG

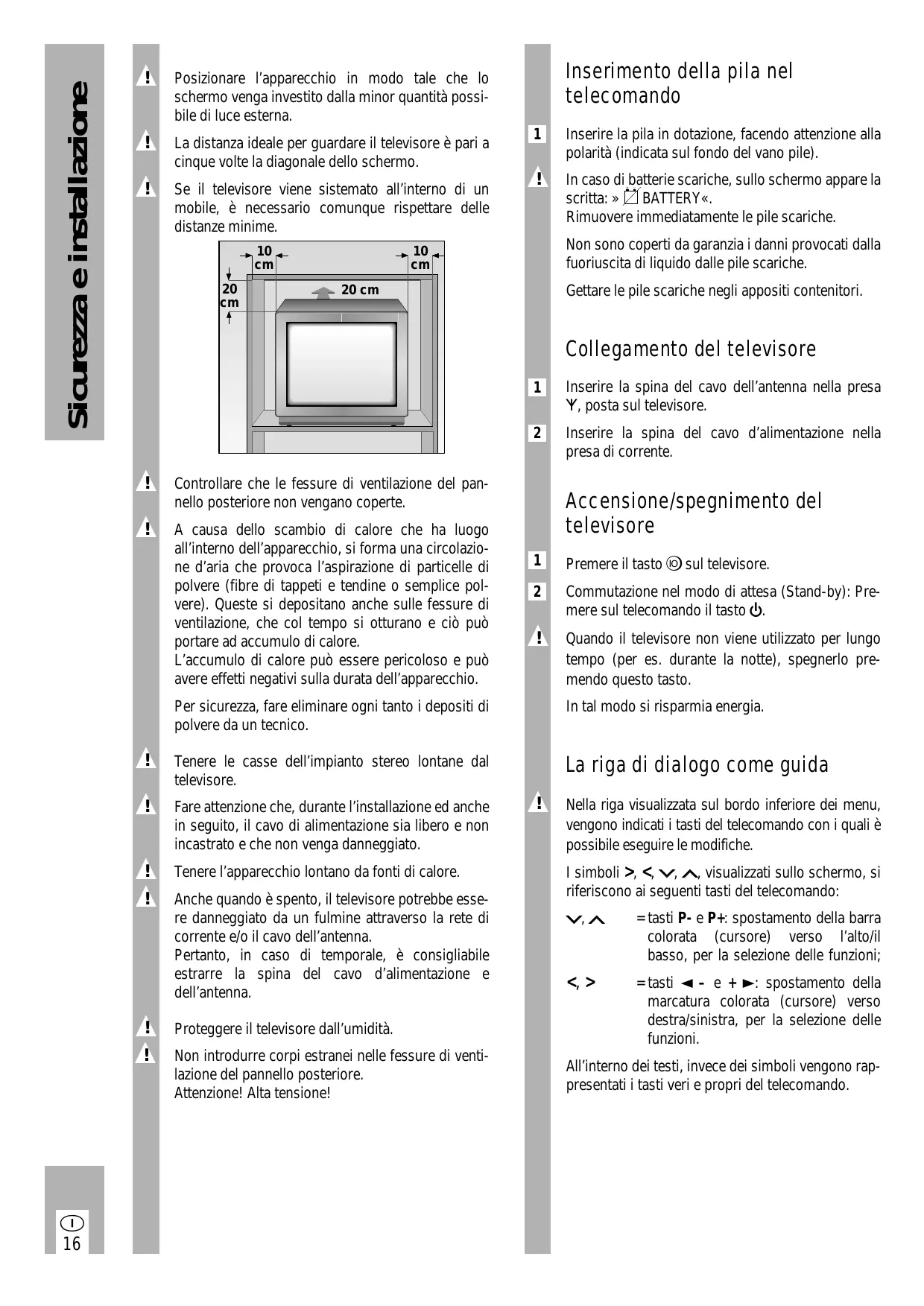

Sicurezza e installazione

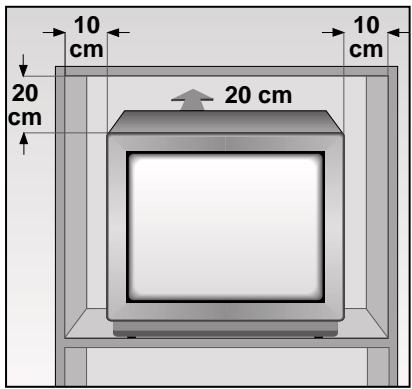

Se il televisore viene sistemato all’interno di un mobile, è necessario comunque rispettare delle distanze minime.

Inserire la pila in dotazione, facendo attenzione alla polarità (indicata sul fondo del vano pile). In caso di batterie scariche, sullo schermo appare la scritta: » BATTERY«. Rimuovere immediatamente le pile scariche. Non sono coperti da garanzia i danni provocati dalla fuoriuscita di liquido dalle pile scariche.

Gettare le pile scariche negli appositi contenitori.

Collegamento del televisore 1 2

La distanza ideale per guardare il televisore è pari a cinque volte la diagonale dello schermo.

Inserimento della pila nel telecomando

Posizionare l’apparecchio in modo tale che lo schermo venga investito dalla minor quantità possibile di luce esterna.

Controllare che le fessure di ventilazione del pannello posteriore non vengano coperte. A causa dello scambio di calore che ha luogo all’interno dell’apparecchio, si forma una circolazione d’aria che provoca l’aspirazione di particelle di polvere (fibre di tappeti e tendine o semplice polvere). Queste si depositano anche sulle fessure di ventilazione, che col tempo si otturano e ciò può portare ad accumulo di calore. L’accumulo di calore può essere pericoloso e può avere effetti negativi sulla durata dell’apparecchio.

Inserire la spina del cavo dell’antenna nella presa

É, posta sul televisore.

Inserire la spina del cavo d’alimentazione nella presa di corrente.

Accensione/spegnimento del televisore 1

Commutazione nel modo di attesa (Stand-by): Premere sul telecomando il tasto Ǽ.

IO Quando il televisore non viene utilizzato per lungo tempo (per es. durante la notte), spegnerlo premendo questo tasto.

Per sicurezza, fare eliminare ogni tanto i depositi di polvere da un tecnico.

In tal modo si risparmia energia.

Tenere le casse dell’impianto stereo lontane dal televisore.

La riga di dialogo come guida

Fare attenzione che, durante l’installazione ed anche in seguito, il cavo di alimentazione sia libero e non incastrato e che non venga danneggiato. Tenere l’apparecchio lontano da fonti di calore. Anche quando è spento, il televisore potrebbe essere danneggiato da un fulmine attraverso la rete di corrente e/o il cavo dell’antenna. Pertanto, in caso di temporale, è consigliabile estrarre la spina del cavo d’alimentazione e dell’antenna. Proteggere il televisore dall’umidità. Non introdurre corpi estranei nelle fessure di ventilazione del pannello posteriore. Attenzione! Alta tensione!

Nella riga visualizzata sul bordo inferiore dei menu, vengono indicati i tasti del telecomando con i quali è possibile eseguire le modifiche.

I simboli >, <, , , visualizzati sullo schermo, si riferiscono ai seguenti tasti del telecomando:

= tasti P- e P+: spostamento della barra colorata (cursore) verso l’alto/il basso, per la selezione delle funzioni; = tasti ņ – e + ŀ: spostamento della marcatura colorata (cursore) verso destra/sinistra, per la selezione delle funzioni.

All’interno dei testi, invece dei simboli vengono rappresentati i tasti veri e propri del telecomando.

Il sistema di memoria delle emittenti » ATS « Il sistema di ricerca automatica dei programmi ATS esplora l’intera gamma di ricezione e memorizza automaticamente tutti i programmi trovati.

Mediante immissione diretta dei numeri di canale

Questa funzione è consigliabile solamente nel caso in cui si conoscano i numeri di canale dei programmi.

Se la memorizzazione dei programmi è stata eseguita con la ricerca automatica ATS, questa regolazione non è necessaria.

Se il televisore si trova nel modo di attesa (standby), accenderlo premendo i tasti 1 ... 9.

Premere il tasto P/C per ca. 4 secondi, finché non appare il menu ATS.

Avviare la ricerca automatica con il tasto OK. La procedura di ricerca automatica può durare anche più di un minuto. Al termine della ricerca, le regolazioni del televisore sono concluse. Vi auguriamo buon divertimento e buona visione.

Se la sequenza in base alla quale sono state automaticamente memorizzate le posizioni di programma non corrisponde ai propri gusti personali, è possibile sostituire a piacere i programmi memorizzati su tali posizioni. Con il tasto automatica.

si può interrompere la ricerca

Premere il tasto P/C Sullo schermo appare il menu Programma.

Alla voce » PR «, digitare la posizione di programma 05, a due cifre, con i tasti 0…9.

Premere il tasto OK La procedura è conclusa.

Per ritornare al normale funzionamento del televisore, premere il tasto Ǻ.

Selezionare la posizione desiderata con il tasto ņ – o + ŀ: 2

» PR «selezionare la posizione di programma da memorizzare con i tasti P+/P-; »CH« digitare il numero di canale (per i canali speciali: » S « invece » C «, con il tasto P+). Premere il tasto + ŀ. Digitare il numero del canale desiderato servendosi dei tasti numerici.

Esempio: supponiamo che si voglia «spostare» un programma dalla posizione 5 alla posizione 2. Selezionare la posizione di programma 2.

Attenzione: ciò non è possibile nella posizione AV.

Modificare l’ordine dei programmi

Premere il tasto P/C; sullo schermo appare il menu Programma.

Memorizzazione dei programmi

Tenendo premuto il tasto P+ o P- viene avviata la ricerca automatica dei canali, che si arresta ad ogni programma ricevibile. » DEC «Se in questa posizione di programma viene memorizzato un programma codificato, ed è stato collegato un Descrambler (decodificatore) idoneo, occorre selezionare »ON«. » FT « Se dopo aver memorizzato un programma si rende necessaria una sintonizzazione di precisione: Premere il tasto P+ o P- fino ad ottenere la qualità d’immagine e di suono soggettivamente migliori. 3

Memorizzare i valori modificati con OK. Sullo schermo appaiono i dati relativi alla posizione di programma seguente.

Per ritornare al normale programma TV, premere il tasto Ǻ.

Se su una posizione di programma viene memorizzato il numero di canale 00, tutte le posizioni di programma seguenti non potranno più essere selezionate con i tasti P+ / P-.

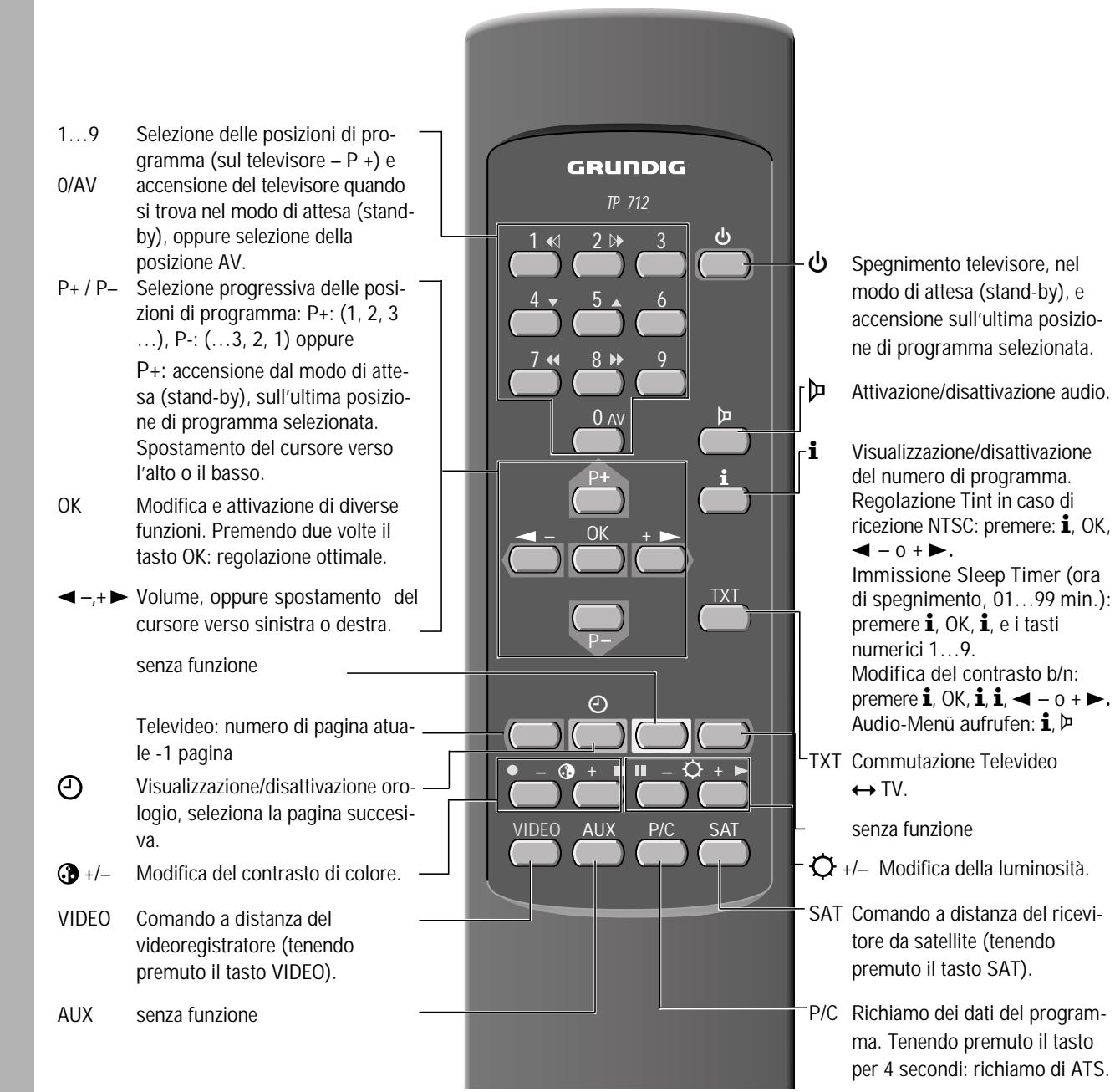

Selezione delle posizioni di programma (sul televisore – P +) e 0/AV accensione del televisore quando si trova nel modo di attesa (standby), oppure selezione della posizione AV. P+ / P– Selezione progressiva delle posizioni di programma: P+: (1, 2, 3 …), P-: (…3, 2, 1) oppure

P+: accensione dal modo di atte-

sa (stand-by), sull’ultima posizione di programma selezionata. Spostamento del cursore verso l’alto o il basso.

OK Modifica e attivazione di diverse funzioni. Premendo due volte il tasto OK: regolazione ottimale.

ņ –,+ ŀ Volume, oppure spostamento

cursore verso sinistra o destra.

Visualizzazione/disattivazione orologio, seleziona la pagina succesiva.

Attivazione/disattivazione audio. Visualizzazione/disattivazione del numero di programma. Regolazione Tint in caso di ricezione NTSC: premere: Ǻ, OK, ņ – o + ŀ. Immissione Sleep Timer (ora di spegnimento, 01…99 min.): premere Ǻ, OK, Ǻ, e i tasti numerici 1…9. Modifica del contrasto b/n: premere Ǻ, OK, Ǻ, Ǻ, ņ – o + ŀ. Audio-Menü aufrufen: Ǻ, ʀ

TXT Commutazione Televideo ɫ TV. senza funzione

v +/– Modifica della luminosità.

VIDEO Comando a distanza del videoregistratore (tenendo premuto il tasto VIDEO).

SAT Comando a distanza del ricevitore da satellite (tenendo premuto il tasto SAT).

P/C Richiamo dei dati del programma. Tenendo premuto il tasto per 4 secondi: richiamo di ATS.

Operazioni preliminari:

Ogni valore modificato viene automaticamente memorizzato dopo ca. 8 secondi, oppure quando si spegne il televisore (in stand-by).

Tenendo premuto il tasto VIDEO attivate il telecomando per il funzionamento video. Premete successivamente il tasto della funzione desiderata.

Il televisore è stato collaudato con il massimo contrasto. A seconda del luogo d’installazione e della luminosità dell’ambiente in cui si trova il televisore, è opportuno ridurre leggermente il contrasto, in modo da ottenere una qualità ottimale dell’immagine. Con il tasto Ǻ è possibile visualizzare in modo continuo l’indicazione del programma. Per disattivare l’indicazione, premere di nuovo il tasto Ǻ.

Spegnimento televisore, nel modo di attesa (stand-by), e accensione sull’ultima posizione di programma selezionata.

Modifica del contrasto di colore.

Televideo: numero di pagina atuale -1 pagina

La seguente lista indica come utilizzare le diverse funzioni. ĵķ (tasto numerico 1)= ricerca ĶŁ

d‘immagine in avanti (tasto numerico 2)= ricerca d‘immagine indietro (tasto – i) = inizio registrazione (tasto + i) = arresto (tasto numerico 7)= riavvolgimento veloce (tasto numerico 8)= avanzamento veloce (tasto – v) = pausa (tasto – v) = inizio riproduzione (tasto numerico 4)= posizione di programma (tasto numerico 5)= posizione di programma +

Richiamo del Televideo:

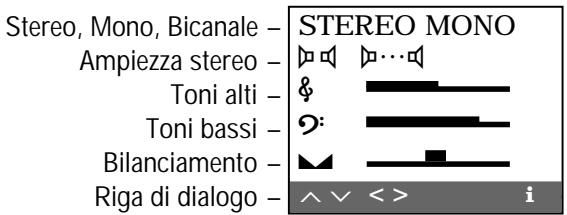

Richiamare il menu Audio 1

Premere il tasto Ǻ e poi il tasto appare la pagina » Menu Audio «. Stereo, Mono, Bicanale Ampiezza stereo Toni alti Toni bassi Bilanciamento Riga di dialogo

premere il tasto TXT.

Selezione diretta delle pagine con i tasti 0 … 9

(pagine disponibili: 100-899)

Richiamare il sommario Premere il tasto Ǻ.

Richiamo della riga di dialogo: premere il

Il » Menu Audio « può essere disattivato, dopo ogni regolazione, con il tasto Ǻ .

ķʄ ķX Trasmissione Stereo, Mono, Bicanale

Se il televisore riceve trasmissioni bicanale, come per es. un film in lingua originale sul canale audio 2 (DUAL B) e la versione doppiata sul canale audio 1 (DUAL A), è possibile selezionare il canale audio. 1

Selezionare la prima riga con il tasto P- o P+.

Selezionare il canale audio con i tasti ņ –, + ŀ .

Quando il televisore riceve trasmissioni in stereofonia, esso commuta automaticamente sulla riproduzione stereo. Nel caso in cui la riproduzione audio stereo non sia ottimale, con i tasti ņ –, + ŀ è possibile commutare su » Mono «.

La regolazione «Mono» può essere memorizzata in corrispondenza di una posizione di programma, premendo il tasto OK .

Indicazione del tipo di trasmissione audio Ogni volta che l’emittente cambia il tipo di trasmissione audio (per esempio da Mono a Stereo), sullo schermo appare per ca. 4 secondi l’indicazione corrispondente. Essa appare anche quando si cambia programma, tuttavia solamente per i tipi di trasmissione audio che differiscono da quello Mono.

Selezionare la riga corrispondente con il tasto P- o P+. Eseguire la modifica con il tasto ņ – o + ŀ (la regolazione dell’ampiezza stereo rimane impostata anche quando si cambia programma).

Alti, bassi, bilanciamento

Le regolazioni di queste funzioni possono essere modificate secondo i gusti personali. 1

Selezionare la riga corrispondente con i tasti P-, P+.

Eseguire le correzioni con il tasto ņ – o + ŀ.

= Raddoppiare l’altezza dei caratteri = Trascorrere i tempi di attesa (funzionamento attuale). = Richiamare direttamente una sottopagina = Visualizzare le risposte = Arresto delle pagine Selezionare le funzioni con il tasto ņ – o + ŀ e richiamarle con il tasto OK. Le funzioni 1, 3, 4 e 5 sono eseguibili anche senza richiamare la riga di dialogo, nel modo seguente. Raddoppiare la grandezza dei caratteri: premere il tasto + . Richiamare direttamente le sottopagine: premere il tasto – . Visualizzare le risposte: premere il tasto + ŀ. Arresto delle pagine: premere il tasto ņ –.

Ampiezza stereo Allarga lo spettro acustico durante le trasmissioni stereo e lo migliora durante le trasmissioni in mono.

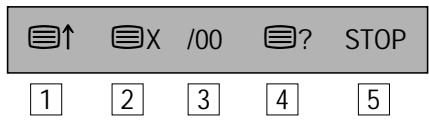

significa che si possono selezionare le pagine senza dover inserire i relativi numeri. Per mezzo del cursore si possono scegliere le pagine Televideo desiderate direttamente dai sommari (pagine i cui numeri sono a tre cifre). Con questa funzione si risparmia il fastidio di dover sempre immettere il numero di pagina a tre cifre. Premere il tasto P+ o P-. Sul bordo superiore dell´immagine viene visualizzato «Page-Catching». In corrispondenza del primo e/o dell´ultimo numero di pagina del sommario lampeggia un punto luminoso rettangolare (cursore). Per mezzo dei tasti P+ o P- posizionare il cursore sul numero di pagina desiderato. Premere il tasto OK. La pagina appare sullo schermo.

Floftext Con Floftext i tasti colorati conducono ai temi sovraimpressi sulla riga dialogo.

Possibilità di collegamento

Collegamento di un videoregistratore o di un ricevitore da satellite

Collegamento di un Descrambler (decodificatore) o di un apparecchio esterno (videoregistratore)

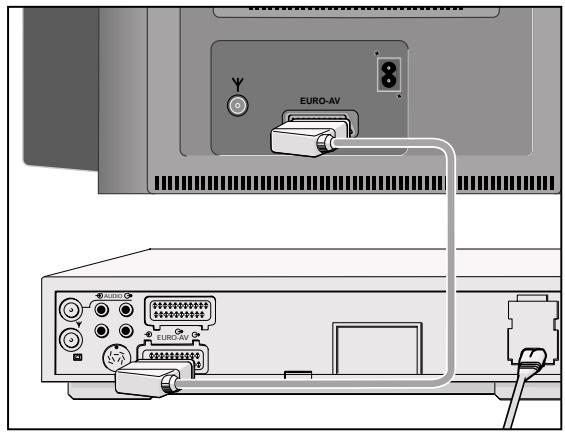

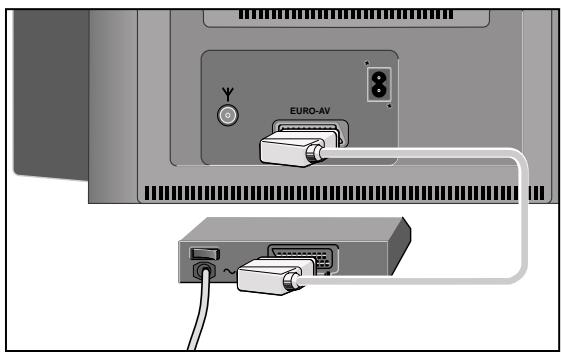

EURO-AV EURO-AV AUDIO EURO-AV Collegare il videoregistratore o il ricevitore da satellite alla presa AV del televisore, usando un cavo AV corrispondente.

Alcune emittenti, i cui programmi vengono trasmessi via cavo o tramite satellite, codificano le loro trasmissioni. In questo modo, il televisore non è in grado di riconoscere i segnali dell’immagine e del suono. Con un decodificatore è possibile decodificare questo tipo di programmi.

Azionamento del videoregistratore

Collegare il decodificatore/videoregistratore alla presa EURO-AV.

Premere il tasto 0 AV finché non appare AV 1. Avviare la riproduzione del videoregistratore. Sullo schermo appaiono le immagini riprodotte dal videoregistratore.

Decodificatore: selezionare la posizione di programma in cui è memorizzato il programma codificato.

E’ anche possibile collegare un

videoregistratore S-VHS Videoregistratore: selezionare la posizione di programma sulla quale si desidera osservare la riproduzione del videoregistratore.

In questo caso, occorre commutare la presa AV su S-VIDEO. 1

Premere il tasto P/C.

Premere il tasto P/C.

Selezionare S-VIDEO con il tasto ņ – o + ŀ.

Selezionare DEC con il tasto ņ – o + ŀ.

Premere il tasto P+ o P- per commutare su ON.

Memorizzare con il tasto OK.

Per uscire dal menu, premere il tasto Ǻ.

Per uscire dal menu, premere il tasto Ǻ.

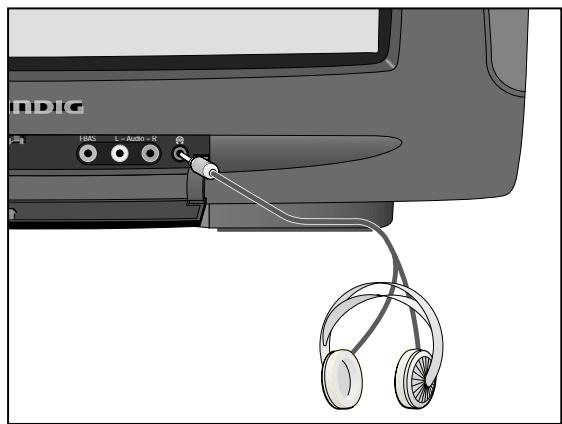

Collegamento Collegare un paio di cuffie (con spinotto di ø 3,5 mm) alla presa (gli altoparlanti vengono disattivati).

Modificare il volume d’ascolto delle cuffie 1

Eseguire la modifica con i tasti ņ –, + ŀ.

Possibilità di collegamento

Collegamento di una videocamera (VHS, Video 8)

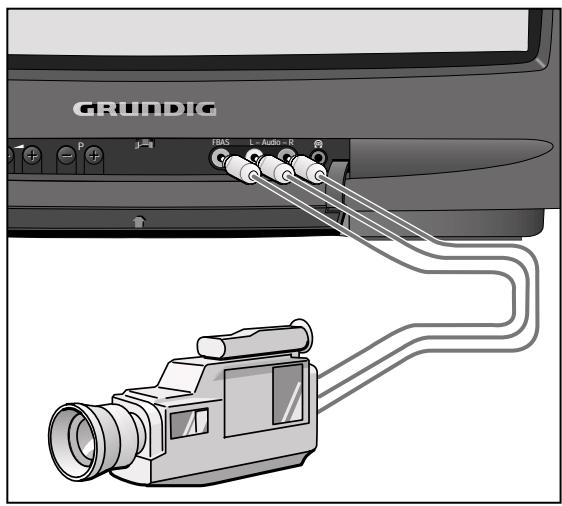

Segnale video Collegare la presa VIDEO IN alla presa corrispondente della videocamera.

Segnale audio Collegare le prese L AUDIO IN R alle prese audio della videocamera. In caso di riproduzione Mono, occorre collegare la presa L AUDIO IN alla presa audio corrispondente della videocamera.

Azionamento della videocamera 1

Con il tasto 0 AV selezionare – AV 2 Avviare la riproduzione della videocamera. Sullo schermo appaiono le immagini riprodotte dalla videocamera. (Non è possibile la duplicazione attraverso la presa Euro-AV!)

Tensione di rete: 220 – 240V, 50/60Hz (campo di regolazione 165 … 265 V)

«Questo apparecchio può essere utilizzato solamente con il cavo d’alimentazione in dotazione, il quale impedisce eventuali disturbi derivanti dalla rete ed è parte integrante dell’apparecchio omologato.

In caso di sostituzione, ordinare solamente il kit per il cavo d’alimentazione con la denominazione GWN 9.22/numero di codice 8290.991-316, presso un Centro di Assistenza autorizzato».

Potenza assorbita: ca. 70 W nel modo di attesa (stand by): 9 W

Gamme di ricezione: C01 … C99 Canali speciali S01 … S41

Stadio finale audio: 2 x 8 W potenza musicale (2 x 4 W sinusoidale) Il presente apparecchio è conforme alle normative di sicurez-za VDE e alle norme prescritte dalle Poste Tedesche (vedi adesivo con marchio di omologazione sul retro dell'apparecchio) nonché alla direttiva per la prevenzione di danni causati dai raggi X. L'emissione di raggi X attraverso il tubo catodico è sufficientemente schermata e perciò completamente innocua. Tensione d'accelerazione max. 29kV/ corrente del fascio media 1,0mA. Interventi inadeguati sull'apparecchio, in particolare la modifica dell'alta tensione o il montaggio di un tubo a raggi catodici di tipo diverso, possono causare un'emissione di raggi X molto più intensa rispetto a quella normale. Gli apparecchi così modificati non corrispondono più a questa omologazione e non possono pertanto essere utilizzati.

Disposizione dei contatti nella presa EURO-AV Se si vogliono collegare apparecchi supplementari (ad es. computer, amplificatore) al televisore, il rivenditore di fiducia potrà eseguire un collegamento standard in base alla seguente tabella: Pin 11 12 13 14 15 16 17 18 19 10 11 12 13 14 15 16 17 18 19 20 21

Segnale = = = = = = = = = = = = = = = = = = = = = 20

Uscita audio destra Ingresso audio destra Uscita audio sinistra Massa audio Massa blu Ingresso audio sinistra Ingresso blu RGB Tensione di commutazione Massa verde – Ingresso verde RGB – Massa rossa Massa Ingresso rosso RGB Tensione di commutazione RGB Massa video Massa tensione di commutazione RGB Uscita video Ingresso video Schermatura/massa 2

DICHIRAZIONE DI CONFORMITA ' EX ART. 2 PAR. b)- D.M. 26.03.1992 Questo apparecchio è fabbricato nella Comunità Economica Europea nel rispetto delle disposizioni di cui al D.M. 26.03.1992 ed in particolare è conforme alle prescrizioni dell'art. 1 dello stesso D.M. Dichiarazione di conformità ai sensi del D.M. 28.08.95, n. 548. Si dichiara che l'apparecchio illustrato nel presente libretto di istruzioni per l'uso risponde alle prescrizioni dell'articolo 2, comma 1 del D.M. 28 Agosto 1995, n. 548. Fatto a: Fuerth il 16.12.1996 GRUNDIG AG Kurgartenstrasse 37 D – 90762 Fuerth Bayern L’apparecchio è conforme alle direttive europee 89/336 CEE. 73/23 CEE e 93/68 CEE.
