ST 55 800 - Télévision GRUNDIG - Notice d'utilisation et mode d'emploi gratuit

Taille de l'écran	55 cm (environ 21 pouces)
Type d'écran	Tube cathodique couleur (CRT)
Dimensions (L x H x P)	623 x 472 x 475 mm
Tuner	PLL numérique VHF/UHF
Nombre de présélections	99 + 2 entrées AV
Normes TV supportées	PAL BG, NTSC 4,43 MHz
Puissance audio (sinus)	2 x 4 W
Puissance audio (musicale)	2 x 8 W
Haut-parleurs	2 haut-parleurs intégrés
Connectiques	Péritel (SCART), S-Vidéo, entrée AV Cinch (RCA)
Vidéotexte (Télétext)	Oui
Mode hôtel	Oui
Minuterie de mise en veille	Oui
Alimentation	165 - 265 V AC
Année de sortie	1997

FOIRE AUX QUESTIONS - ST 55 800 GRUNDIG

Comment programmer les chaînes sur le GRUNDIG ST 55 800 ?

Accédez au menu de réglage via la télécommande et lancez la recherche automatique de chaînes. Le tuner PLL numérique VHF/UHF peut mémoriser jusqu'à 99 présélections plus 2 entrées AV. Une fois la recherche terminée, les chaînes sont enregistrées automatiquement dans l'ordre de réception.

Quelles prises de connexion possède ce téléviseur ?

Le GRUNDIG ST 55 800 dispose d'une prise Péritel (SCART), d'une entrée S-Vidéo et d'une entrée AV composite (RCA/Cinch). Ces connectiques permettent de brancher un magnétoscope, un lecteur DVD ou une console de jeu de l'époque.

Comment connecter un magnétoscope ou un lecteur DVD ?

Utilisez la prise Péritel pour une connexion complète audio/vidéo, ou l'entrée AV Cinch (jaune pour la vidéo, rouge et blanc pour l'audio). Sélectionnez ensuite la source AV correspondante via la télécommande ou les touches façade.

Comment activer et utiliser le Vidéotexte (Télétext) ?

Appuyez sur la touche Télétext de la télécommande pour activer le service. Saisissez le numéro de page à trois chiffres pour accéder directement à une page. Pour revenir à l'image normale, appuyez à nouveau sur la touche Télétext.

Comment régler la minuterie de mise en veille (sleep timer) ?

Accédez à la fonction minuterie depuis le menu ou via une touche dédiée de la télécommande. Sélectionnez la durée souhaitée (généralement 15, 30, 60 ou 90 minutes). Le téléviseur s'éteint automatiquement à l'expiration du délai.

Le téléviseur ne s'allume pas, que faire ?

Vérifiez d'abord que le câble secteur est bien branché et que la prise fonctionne. Le ST 55 800 fonctionne sur une tension de 165 à 265 V. Si le voyant de veille ne s'allume pas, vérifiez le fusible interne. En cas de claquement au démarrage sans image, le tube cathodique ou l'alimentation peut être défaillant.

L'image est floue ou les couleurs sont mauvaises, comment corriger ?

Accédez au menu image pour ajuster la luminosité, le contraste et la couleur. Vérifiez que le standard TV est bien réglé sur PAL pour les chaînes françaises. Un dégaussage automatique se déclenche à chaque allumage pour corriger les perturbations magnétiques du tube.

Comment utiliser le mode hôtel de ce téléviseur ?

Le mode hôtel permet de verrouiller les réglages et de limiter le volume maximum ou les chaînes accessibles. Son activation nécessite un accès au menu service. Ce mode est destiné aux installations professionnelles (chambres d'hôtel, établissements collectifs).

La télécommande ne fonctionne plus, que faire ?

Remplacez les piles et vérifiez leur polarité. Assurez-vous qu'aucun obstacle ne se trouve entre la télécommande et le capteur infrarouge du téléviseur. Si le problème persiste, le capteur IR du téléviseur peut être à nettoyer ou défaillant.

Peut-on recevoir les chaînes TNT avec ce téléviseur ?

Non, le GRUNDIG ST 55 800 est un téléviseur analogique des années 1990. Il ne dispose pas de tuner TNT (DVB-T). Pour recevoir la télévision numérique terrestre, il faudrait lui connecter un adaptateur TNT externe via la prise Péritel ou l'entrée AV.

Quelles normes de diffusion ce téléviseur prend-il en charge ?

Le ST 55 800 est compatible avec les normes PAL (BG) et NTSC 4,43 MHz. Il est donc conçu pour la réception analogique en Europe. La norme SECAM (utilisée en France) peut ne pas être gérée directement selon la variante du modèle.

MODE D'EMPLOI ST 55 800 GRUNDIG

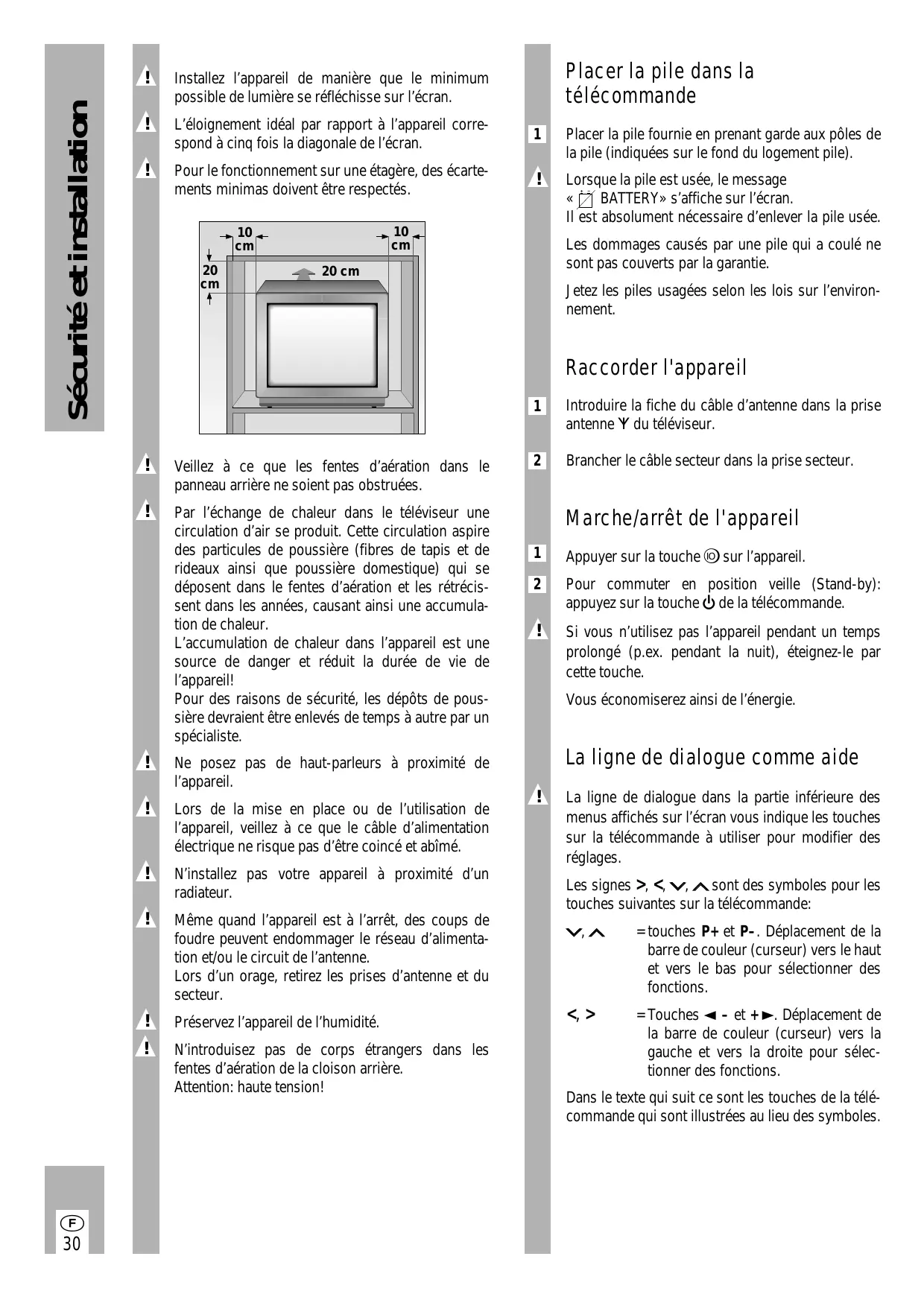

! Installez l'appareil de manière que le minimum possible de lumière se reflète sur l'écran. ! L'éloignement idéal par rapport à l'appareil correspond à cinq fois la diagonale de l'écran. ! Pour le fonctionnement sur une étagère, des écartements minima doivent être respectés.

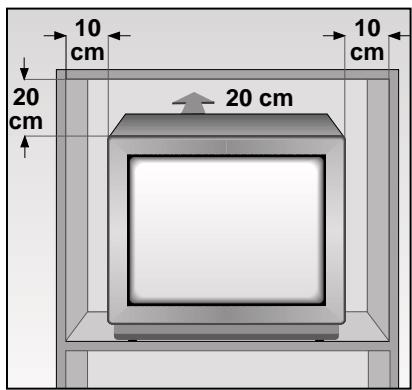

! Veillez à ce que les fentes d'aération dans le panneau arrière ne soient pas obstruées. ! Par l'échange de chaleur dans le téléviseur, une circulation d'air se produit. Cette circulation aspire des particules de poussière (fibres de tapis et de rideaux ainsi que poussière domestique) qui se déposent dans les fentes d'aération et les rétrécit dans les années, causant ainsi une accumulation de chaleur.

L'accumulation de chaleur dans l'appareil est une source de danger et réduit la durée de vie de l'appareil!

Pour des raisons de sécurité, les dépôts de poussière devraient être enlevés de temps à autre par un spécialiste.

! Ne posez pas de haut-parleurs à proximité de l'appareil. ! Lors de la mise en place ou de l'utilisation de l'appareil, veillez à ce que le câble d'alimentation électrique ne risque pas d'être coincé et abimé. ! N'installez pas votre appareil à proximité d'un radiateur. ! Même quand l'appareil est à l'arrêt, des coups de foudre peuvent endommager le réseau d'alimentation et/ou le circuit de l'antenne. Lors d'un orage, retirez les prises d'antenne et du secteur. ! Préservez l'appareil de l'humidité. ! N'introduisez pas de corps étrangers dans les fentes d'aération de la cloison arrêté.

Placer la pile dans la télécommande

1. Placer la pile fournie en prenant garde aux pôles de la pile (indiqués sur le fond du logement pile). ! Lorsque la pile est usée, le message

BATTERY s'affiche sur l'écran.

Il est absolument nécessaire d'enlever la pile usée.

Les dommages causés par une pile qui a coulé ne sont pas couverts par la garantie.

Jetez les piles usagées selon les lois sur l'environnement.

Raccorder l'appareil

1. Introduire la fiche du câble d'antenne dans la prise antenne Y du téléviseur. 2. Brancher le câble secteur dans la prise secteur.

Marché/arrêt de l'appareil

1. Appuyer sur la touche sur l'appareil. Pour commuter en position veille (Stand-by) : appuyez sur la touche de la télécommande. ! Si vous n'utilisez pas l'appareil pendant un temps prolongé (p. ex. pendant la nuit), éteignez-le par cette touche.

Vous économiserez ainsi de l'énergie.

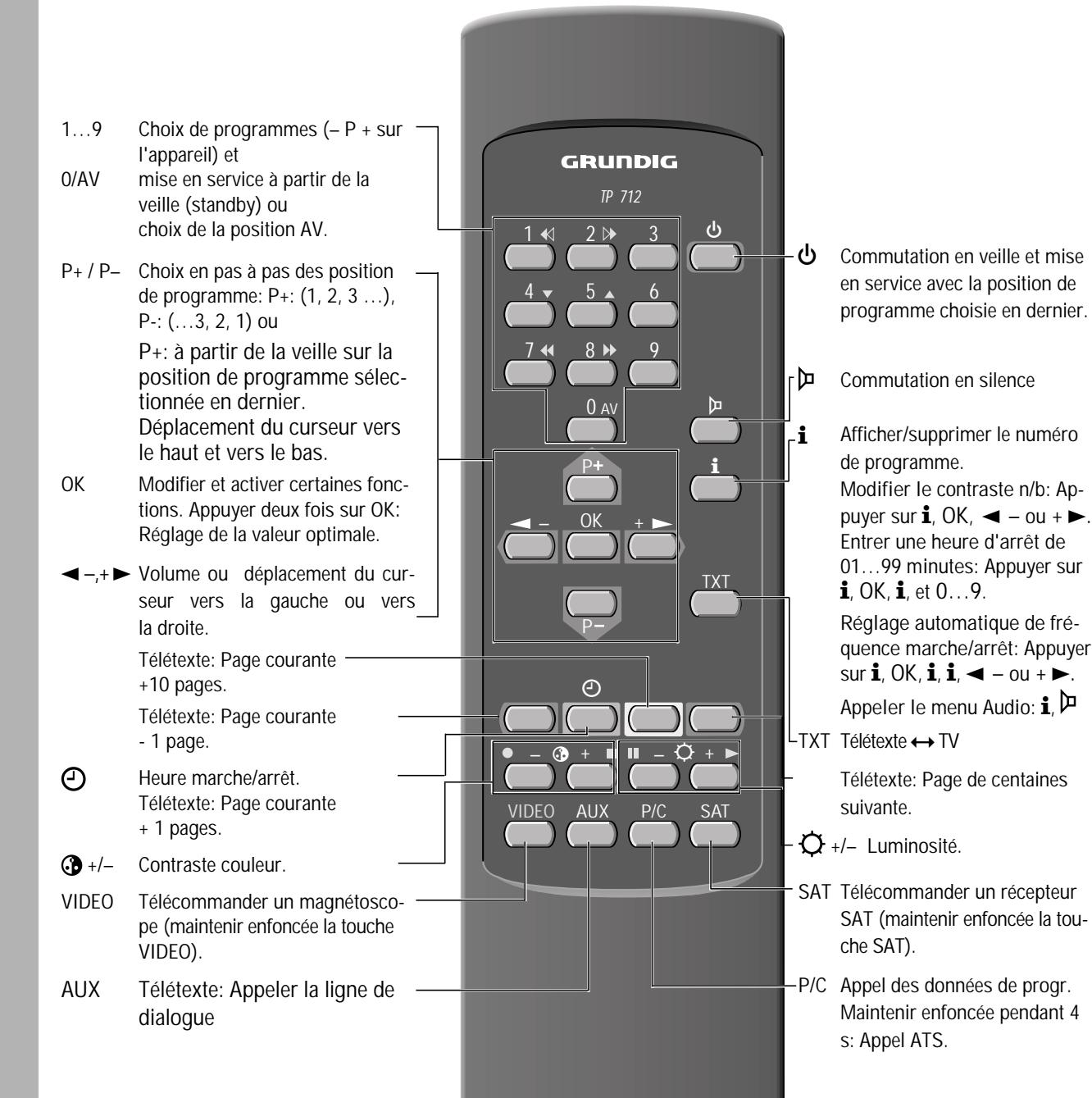

La ligne de dialogue dans la partie inférieure des menus affichés sur l'écran vous indique les touches sur la télécommande à utiliser pour modifier des réglages.

Les signes >, <, , sont des symboles pour les touches suivantes sur la télécommande:

, = touches P+ et P-. Déplacement de la barre de couleur (curseur) vers le haut et vers le bas pour sélectionner des fonctions.

<,> = Touches - et + ▷. Déplacement de la barre de couleur (curseur) vers la gauche et vers la droite pour sélectionner des fonctions.

Dans le texte qui suit, ce sont les touches de la télécommande qui sont illustrées au lieu des symboles.

1ÈRE Possibilité

Le système de mémorisation «ATS»

Le système de mise en mémoire automatique «ATS» (Auto Tuning System) balaye la plage de réception dans la totalité et mémorise les chaînes trouvées sur les positions de programme.

Procedez comme suit:

1 Mettez le téléviseur en service à partir de la veille par l'une des touches 1...9. 2 Appuyez pendant 4 secondes environ sur la touche P/C jusqu'à ce que le menu ATS s'affiche. 3 Appuyez sur OK pour démarrer la recherche.

L'opération ATS peut durer une minute ou plus longtemps. Le réglage de l'appareil est alors terminé. Nous vous souhaitons beaucoup de plaisir en regardant la télé.

Si l'ordre des émetteurs sur les positions de programme ne vous convient pas, vous pouvez déplacer les émetteurs sur les positions de programme de votre choix.

Appuyez sur i pour quitter le «ATS«. Placer les programmes dans l'ordre désiré

L'émetteur reçu sur la position de programme 2 doit être déplacé sur la position de programme 5.

1 Sélectionnez la position de programme 2. 2 Appuyez sur la touche P/C. Le menu programmes s'affiche. 3 Sous «PR», entrez la nouvelle position de programme 05 en deux chiffres avec les touches 1...9. 4 Appuyez sur la touche OK. L'opération est terminée. 5 Appuyez sur 1 pour retourner au mode TV.

2ÈME Possibilité

Entrée directe des numéros de canal

Ce mode de réglage n'est d'intérêt que lorsque vous connaissiez les numérios de canal des chaînes TV.

Si l'attribution des positions de programme a déjà été effectuée par la recherche ATS, il n'est plus nécessaire de faire ce réglage.

Procedez comme suit:

Appuyez sur la touche P/C pour afficher le menu programmes. ATTENTION! Ne pas possible sur la position AV.

Sélectionnez l'option souhaitée du menu par la touche - ou + Sous «PR» sélectionnez la position de programme à affecter avec la touche P + / P-

»CH« entre le numéro de canal (pour un canal spécifique, sélectionnez «C» au lieu de «S» avec la touche P+ ).

Appuyez sur la touche P+. Entrez le numéro de canal souhaité à l'aide des touches numériques.

Si la touche P+ ou P- est maintenue enfoncée, la recherche des canaux démarre. Elle s'arrête sur chaque programme qui peut être reçu.

Appuyez sur i pour quitter le menu.

»DEC« Si un programme crypté est affecté à cette position de programme et un désembrouilleur correspondant est raccordé, il faut-il «ON». »FT« Si un accord fin du canal est nécessaire sur la position de programme affectée, appuyez sur la touche « jusqu'à ce que les chiffres sous FT deviennent vert.

Appuyez sur la touche (\mathsf{P}+) ou P- jusqu'à ce que la qualité de l'image et du son vous convient.

Appuyez sur la touche OK pour mémoriser le réglage modifié. Les données de la position de programme suivant sont affichées. Appuyez sur la touche i pour revenir à la fonction TV. Si le canal 00 est mémorisé sur une position de programme, il n'est plus possible de sélectionner les positions suivantes par la touche P+ ou P-

Chaque réglage modifié est mémorisé automatiquement après 8 secondes ou en commutant en veille. L'appareil a été testé avec un contraste maximum. Selon le lieu et la luminosité de la pièce (lumière ambiante), il est toutefois logique de réduire un peu le contraste pour obtenir la meilleure rendu d'image possible. Si vous souhaitez que le numéro de la position de programme soit affiché en permanence, appuyez sur la touche i puis, pendant 10 secondes environ, ne touchez aucune touche.

Pour supprimer l'affichage, appuyez une nouvelle fois sur la touche i.

Télécommander un magnétoscope

Avec la télécommande de ce téléviseur, vous pouvez aussi télécommander un magnétoscope Grundig. Notre revendeur vous indiquera ceux qui s'y rapportent.

Appuyer sur la touche VIDEO et MAINTENIR la pression. Vous commutez ainsi la télécommande en mode magnétoscope.

Appuyer ensuite sur les touches désirées.

La table suivante vous indique avec quelles touches vous pouvez commander votre magnétoscope.

(Touche 1) = recherche visuelle arrêtée (Touche 2) = recherche visuelle avant (Touche ③) = début de l'enregistrement (Touche +) = arrêt (Touche 7) = retour rapide (Touche 8) = avance rapide (Touche ②) = pause (Touche +) = début de la lecture (Touche 4) = position de programme - (Touche 5) = position de programme +

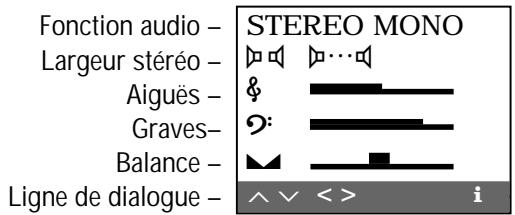

Appeler le menu audio

1. Appuyez sur la touche i puis sur la touche pour afficher le menu audio.

Vous pouvez supprimer le menu audio après chaque réglage en appuyant sur la touche i.

Stereo, mono et double-son

Si le téléviseur reçoit des émissions en double-son, par exemple un film de cinéma avec le son original sur le canal 2 du son (DUAL B) et la version synchronisée sur le canal 1 du son (DUAL A), vous pouvez sélectionner le canal du son.

Sélectionnez la première ligne par la touche P+ ou P- Sélectionnez le canal avec les touches -, +

Si le téléviseur capte des émissions stéreo, il commute automatiquement sur stéreo.

Si le son stéreo est d'une mauvaise qualité, commute sur «Mono» par les touches -, +. Le réglage mono peut être mémorisé individuellement pour chaque position de programme en appuyant sur la touche OK.

Affichage du mode de transmission

Chaque fois ou l'émetteur change le mode de transmission (p. ex. de mono sur stéréo), une indication correspondante apparait pour env. 4 secondes. Cet affichage s'effectue également dans le cas de changement de programme, mais uniquement pour les modes autres que mono.

Largeur stéréo

Cette fonction élargit la tonalité des émissions stéréo et l'améliore pour des émissions en mono.

Sélectionnez la ligne correspondante par la touche P+ ou P- Modifiez le réglage par la touche - ou + (le réglage est maintenu lorsque l'on change de programme).

Aigues, graves, balance

Les réglages du son peuvent être corrigés comme bon vous semble. Avec la touche P+ ou P-, sélectionnez la ligne correspondante. Corrigez avec les touches ou +.

Appeler télétexte

Appuyez sur la touche TXT.

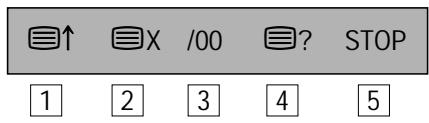

Choix direct des pages par les touches 1...9 (pages prévues: 100-899) Appeler la ligne de dialogue : Appuyez sur la touche AUX.

1 = Augmenter la taille des caractères. 2 = Remplir les temps d'attente (mode actuel). 3 = Appel direct d'une sous-page. 4 = Répondre 5 = Arrêt sur page.

Sélectionnez la fonction par la touche -ou + et activez-la par la touche OK.

Les fonctions 1, 3, 4 et 5 peuvent également être exécutées sans faire appel à la ligne de dialogue.

Tailles des caractères: Appuyez sur la touche + ⓥ. Sous-page: Appuyez sur la touche - ①. Répondre: Appuyez sur la touche + ▲. Arrêt sur page: Appuyez sur la touche -

Sélectionner des pages avec le curseur (page catching)

C'est à dire désirsir les pages sans taper le numéro de page. Dans ce cas, vous sélectionnez la page souhaitée directement à l'aide d'un curseur dans des pages-sommaire (pages contenant des nombres de page à trois chiffres). Cette fonction vous épargne la frappe des nombres de page à trois chiffres.

Appuyez sur la touche P+ ou P-

Le message «Page Catching» est affiché au bord supérieur de l'écran.

Un point rectangulaire lumineux (le curseur) clignote à la position du premier ou dernier numéro de page dans la page-sommaire.

Appuyez sur la touche P+ ou P- pour déplacer le curseur vers le numéro de page souhaité.

Appuyez sur la touche OK.

La page est affichée sur l'écran.

Pour le texte (Flof), les touches de couleur permettent d'accéder aux sujets affichés dans la ligne de dialogue.

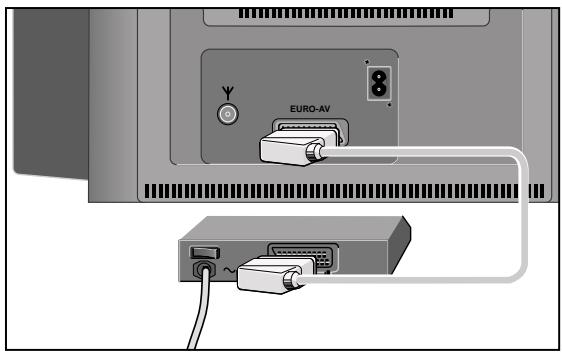

Raccordement d'un magnétoscope, d'un caméscope ou d'un récepteur satellite

Raccordement

Raccordez le magnétoscope, le caméoscope ou le récepteur satellite à l'aide d'un câble péritel à la prise AV.

Emploi du magnétoscope

1 Appuyez de manière répétée sur la touche OAv jusqu'à ce que AV 1 soit affiché.

Démarrez la lecture sur le magnétoscope.

La lecture vidéo est visible sur l'écran.

Vous pouvez également raccorder un magnétoscope s-vhs

Pour cela, il faut commuter la prise AV sur S-VIDEO.

1. Appuyez sur la touche P/C. 2. Sélectionnez S-VIDEO avec la touche - ou +. 3. Quittez le menu avec la touche i.

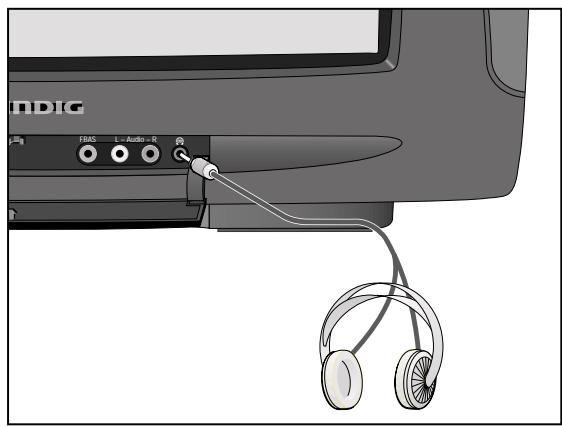

Raccordement

Brancher le casque (3,5 mm ø jack) dans la prise © (les haut-parleurs sont mis hors service).

Régler le niveau de volume du casque

1 Modifier le réglage avec les touches △〈 -, +

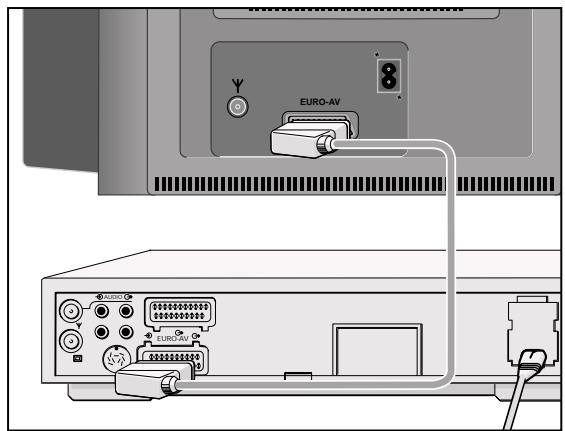

Raccordement d'un désembrouilleur (décodeur) ou d'un appareil externe (magnétoscope)

Quelques émetteurs dont les programmes sont reçus par le réseau cable ou un récepteur satellite embrouillent leurs émissions. Le son et l'image deviennent ainsi brouillés. Avec un désembrouilleur (décodeur), vous pouvez décoder ces programmes.

Comment procéder:

Raccordez le décodeur/magnétoscope à la prise péritélevision (EURO-AV).

Décodeur:

Sélectionnez la position de programme sur laquelle le programme crypté est reçu.

Magnétoscope:

Sélectionnez la position de programme sur laquelle vous souhaitez voir la lecture vidéo.

1. Appuyez sur la touche P/C. 2. Sélectionnez DEC avec la touche ou + 3. Commutez sur ON (marche) avec la touche P+ ou P-

Une position de programme qui est préparée pour un décodeur est à reconnaître à un point qui apparaît derrière le P lorsque l'on change de programme.

4 Mémorisez avec la touche OK. 5 Quittez le menu avec la touche i.

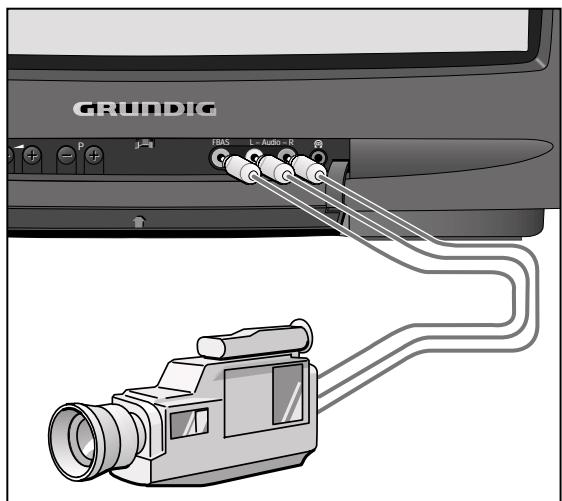

Raccordement... pour caméscope (VHS, Video 8)

Raccordement

Reliez la prise VIDEO IN (FBAS) avec un câble approprié à la prise vidéo correspondante du caméoscope.

Reliez les prises L AUDIO R avec les prises audio du caméoscope. Dans le cas de lecture en mono, reliez la prise L AUDIO sur la prise audio du caméoscope.

Emploi du caméscope

Sélectionnez - AV 2 - à l'aide de la touche 0AV. Démarrez la lecture sur le caméscope. La lecture vidéo est visible sur l'écran. (Aucune copie n'est possible vers la prise péritel!)

Tension secteur:

220-240V, 50/60Hz

( plaque de réglage du bloc secteur165... 265 V)

L'appareil ne doit être mis en service qu'avec le jeu de câbles secteur approprié. Cela évite les perturbations dans le secteur et fait partie intégrale de l'autorisation de l'appareil.

Pour le remplacement, ne commandez, auprès d'un service après-vente, que la référence GWN 9.22/numéro de produit 8290.991-316.

Consommation en puissance:

env. 70 W

En veille: 9 W

Gammes de réception:

C01... C99

Canaux spéciaux S01... S41

Puissance de sortie:

2 × 8 W puissance musicale (2 x 4 W sinusoidale)

L'appareil est conforme aux consignes de sécurité VDE et aux règlements de la poste allemande (référence de l'autorisation : voir autocollant signalétique sur la face arrière de l'appareil), concernant la réglementation sur la protection contre les dommages causés par des rayonnements X. Le rayonnement X - émis par le tube cathodique - est complètement arrêté et rendu ainsi totalement inoffensif. Tension d'accélération max. 29kV/courant du faisceau moyen 1,0mA.

Des interventions inappropriées et notamment la modification de la haute-tension ou le montage d'un autre type de tube cathodique peuvent provoquer une forte augmentation du rayonnement X. Les appareils ainsi modifiés ne correspondent plus à cette autorisation et ne doivent plus être mis en service.

Répartition des broches de la prise péritélévision

Si vous souhaitez raccorder à votre téléviseur des appareils supplémentaires (ordinateur, amplificateur par ex.), leur revendeur spécialisé peut effectuer une connexion conforme aux normes au moyen du tableau de raccordement suivant:

Broche signal

1 = sortie audio droite 2 = entrée audio droite 3 = sortie audio gauche 4 = masse audio 5 = masse, bleu 6 = entrée audio gauche 7 = entrée, bleu, RVB 8 = tension de commutation 9 = masse, vert

10 = - 11 = entrée, RVB, vert 12 = - 13 = masse, rouge 14 = masse 15 = entrée, rouge, RVB 16 = tension de commutation RVB 17 = masse video 18 = masse, tension de commutation, RVB 19 = sortie videoo 20 = entrée video 21 = masse/blindage
