Batterij in de afstandsbediening plaatsen

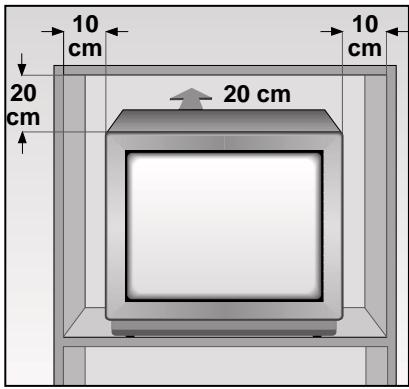

Stel het toestel zo op, dat zo min mogelijk licht van buitenaf op het beeldscherm valt. De ideale kijkafstand is de vijfvoudige beeldbuisdiagonaal. Bij gebruik in een kast moeten de minimumafstanden in acht genomen worden. 10 cm

Bijgevoegde batterij plaatsen, daarbij op de polen van de batterij letten (in de bodem van het batterijvakje gemarkeerd). Bij een lege batterij verschijnt op het beeldscherm de melding: » BATTERY«. Lege batterij beslist verwijderen. Voor schaden, die door een lekkende batterij ontstaan, stellen wij ons niet aansprakelijk.

Voer lege batterijen mileuvriendelijk af. Bij dit produkt zijn batterijen geleverd. Wanneer deze leeg zijn, moet u ze niet weggooien maar inleveren als KCA.

Veiligheid en opstellen

Toestel aansluiten Let erop, dat de ventiliatiesleuven van de achterwand nicht afgedekt worden. Door warmte-uitwisseling in het toestel ontstaat er een luchtcirculatie. Daarbij worden stofdeeltjes (tapijt- en gordijnvezels en huisstof) aangezogen. Deze deeltjes slaan o.a. in de ventilatiesleuven neer, vernauwen de sleuven in de loop der jaren en kunnen daardoor een ophoping van warmte veroorzaken. Ophopingen van warmte zijn een bron van gevaar en verkorten de levensduur van het toestel. Laat voor alle zekerheid af en toe de neerslag door een vakman verwijderen.

Stekker van het antennesnoer in de antennebus van het TV-toestel steken.

Stekker van het netsnoer in het stopcontact steken.

Toestel in-/uitschakelen 1

Op het toestel de toest

In klaar voor gebruik (Stand-by) schakelen: =p de afstandsbediening van de toets Ǽ indrukken.

Plaats geen luidsprekerboxen naast het toestel.

Ook als het toestel uitgeschakeld is, kunnen door blikseminslag in het stroomnet en/of in de antenneleiding beschadigingen optreden. Bij onweer moet u daarom de net- en antenne-stekker eruit trekken. Bescherm het toestel tegen vocht. Steek geen vreemde voorwerpen in de ventilatiesleuven in de achterwand. Opgelet hoogspanning!

IO Als u het toestel langdurig (bijvoorbeeld ‘s nachts) niet gebruikt, dan schakelt u het met deze toets uit. U bespaart daardoor energie.

Let er a.u.b. op, dat tijdens het opstellen en het verdere gebruik het netsnoer vrij ligt, niet afgekneld of beschadigd wordt. Plaats het toetsel niet in de buurt van de verwarming.

De dialoogregel als hulpmiddel In de regel op de onderste rand van het beeld van de menu-meldingen ziet u met welke toetsen van de afstandsbediening veranderingen verricht kunnen worden.

De tekens >, <, , op het beeldscherm zijn symbolen voor de volgende toetsen van de afstandsbediening:

= Toetsen P+ en P-. Bewegen van de balk (cursor) naar boven/beneden voor het oproepen van de functie. = Toetsen ņ – en + ŀ. Bewegen van de aanwijzer (cursor) naar rechts/ links voor het oproepen van de functie.

In de teksten worden in plaats van de symbolen de toetsen van de afstandsbediening afgebeeld.

Zenderplaatsen indelen

Het zendergeheugen-systeem » ATS « De ATS-programma-zoekfunctie zoekt het gehele ontvangstgebied af en legt alle gevonden zenders automatisch vast.

Door direct invoeren van de kanaalnummers

Dit is alleen zinvol, als u de kanaalnummers van de zenders kent.

Gaat u als volgt te werk:

Werd de indeling van de zenderplaatsen met de ATS-kanaalzoekfunctie uitgevoerd, dan is het niet nodig deze instelling te verrichten.

Toestel met de toetsen 1…9 vanuit standby inschakelen.

Gaat u als volgt te werk:

Toets P/C ca. 4 sec. indrukken, tot het ATS-menu verschijnt.

Zoekfunctie met toets OK starten.

Het zoeken kan langer dan een minuut duren. De instelling van het toestel is nu afgesloten. Wij wensen u veel plezier tijdens het televisiekijken.

Als de automatische indeling van de zenderplaatsen u niet bevalt, kunt u de op de zenderplaatsen vastgelegde zenders naar wens verwisselen (omzetten). Worden sommige zenders door de ATS-zoekfunctie niet gevonden, dan kunt u die met de 2e mogelijkheid – door direct invoeren van de kanaalgetallen – op de zenderplaatsen zetten.

Toets P/C indrukken, het zender-menu verschijnt in beeld. Attentie – in AV-stand niet mogelijk.

Onder » PR « met P+/P- in te delen zenderplaats kiezen. "

Toets P/C indrukken. Het zender-menu verschijnt in beeld.

Onder » PR « nieuwe zenderplaats 05 met de toetsen 0…9 met twee cijfers invoeren.

Toets OK indrukken. De handeling is afgesloten.

Met toets Ǻ terug naar televisie-modus.

Wordt één van de toetsen P+ of Pingedrukt gehouden, dan start de kanaalzoekfunctie. De kanaalzoek-functie stopt bij elke zender, die u kunt ontvangen. »DEC«Wordt op deze zenderplaats een gecodeerde zender gezet en een bijpassende descrambler (decoder) aangesloten, dan moet » ON « gekozen worden. » FT « Is, na het idelen, fijn afstemmen nodig, dan Toets P+ of P- indruken en daarmee beste beeld- en geluidsindruk kiezen.

» CH « Kanaalnummer invoeren, (bij speciaal kanaal met toets P+ in plaats van » C «een » S «). Toets + ŀ indrukken. Met de cijfertoetsen het gewenste Kanaalnummer invoeren.

Voorbeeld: De zender van zenderplaats 2 moet naar zenderplaats 5.

Met toets ņ – of + ŀ de gewenste positie kiezen.

Indeling van de zenderplaats veranderen

Zenderplaats 2 kiezen.

Met toets Ǻ kan de zoekfunctie afgebroken worden.

Met toets OK de veranderde waarden vastleggen. De zendergegevens van de volgende zenderplaats worden weergegeven. Met toets Ǻ terug naar de televisiemodus. Wordt op een zenderplaats kanaal 00 ingevoerd, dan kunnen met de toetsen P+ of P- alle daarop volgende zenderplaatsen niet meer gekozen worden.

0/AV Zenderplaats kiezen (op toestel – P +) en toestel inschakelen vanuit standby); of AV-stand kiezen

P+ / P– Zenderplaatsen stap voor stap doorschakelen: P+: (1, 2, 3 …), P–: (…3, 2, 1) of P+: vanuit standby inschakelen op laatst gekozen zenderplaats. Cursor (aanwijzer) – beweging naar boven respectievelijk naar beneden.

OK Veranderen en activeren verschillende functies. Toets OK twee keer indrukken – instelling van de optimale waarde.

P/C Geluid aan/uit (geluidloos schakelen).

Zendernummer weergeven/ laten verdwijnen (status-kant). Veranderen ZW contrast: Ǻ, OK, ņ – of + ŀ indrukken. Sleep timer (uitschakeltijd 01…99 min.) invoeren: Ǻ, OK, Ǻ, en cijfertoetsen 0…9 indrukken. Automatische frequentiebijstelling aan/uit: Ǻ, OK, Ǻ, Ǻ, ņ – of + ŀ indrukken. Audio-menu oproepen: Ǻ, TXT Teletekst-modus ɫ TV-modus.

Teletekst: Huidige paginanummer –1 pagina

In standby schakelen en inschakelen op laatst gekozen zenderplaats.

P Teletekst: Huidige paginanummer +10 pagina’s.

of cursor (aanwijzer) – Beweging naar links of rechts.

Tijd aan/uit. teletekst: Huidige paginanummer +1 pagina

Teletekst: volgende 100 pagina.

v +/– Helderheid veranderen.

Kleurcontrast veranderen.

VIDEO Videorecorder op afstand bedienen (daarvoor toets VIDEO ingedrukt houden).

SAT Satelliet-receiver op afstand bedienen (daarvoor toets SAT ingedrukt houden).

AUX P/C Zendergegevens oproepen. Toets 4 seconden ingedrukt houden: ATS oproepen

Teletekst: Dialoogregel oproepen

Elk veranderde waarde wordt automatisch na ca. 8 seconden of door schakelen in standby vastgelegd. Het TV-toestel werd met maximaal contrast getest. Afhankelijk van de plaats van het toestel en het licht in de ruimte is het echter zinvol, het contrast iets te reduceren om de subjectief beste beeldindruk te verkrijgen. Wilt u de zenderplaats permanent weergegeven hebben, druk dan op de toets Ǻ. Laten verdwijnen door opnieuw indrukken van de toets Ǻ.

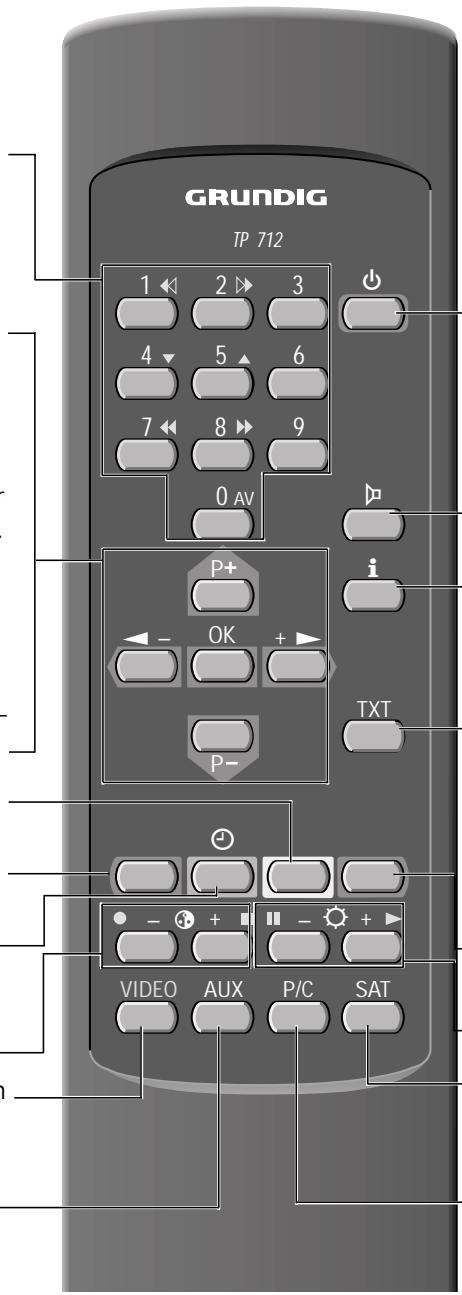

De afstandsbediening

Videorecorder op afstand bedienen Met de afstandsbediening van dit televisietoestel kunt u ook Grundig-videorecorders op afstand bedienen. Welke hiervoor geschikt zijn, kan uw dealer u vertellen. Toets VIDEO indrukken en ingedrukt houden. Daarme schakelt u de afstandsbediening op videorecorder-modus. Vervolgens de gewenste toets indrukken. Uit het volgende overzicht kunt u halen, met welke toetsen de recorderfuncties in werking gezet kunnen worden. ĵķ (Cijfertoets 1) ĶŁ (Cijfertoets 2) l (Toets – ) n (Toets i +) ĵĵ (Cijfertoets 7) ŁŁ (Cijfertoets 8) l l (Toets – v) ı (Toets v +) Ľ (Cijfertoets 4) Ń (Cijfertoets 5)

= Beeldzoekfunctie achteruit = Beeldzoekfunctie vooruit = Opnamestart = Stop = Snel terugspoelen = Snel vooruitspoelen = Pauze = Weergavestart = Programmaplaats – = Programmaplaats +

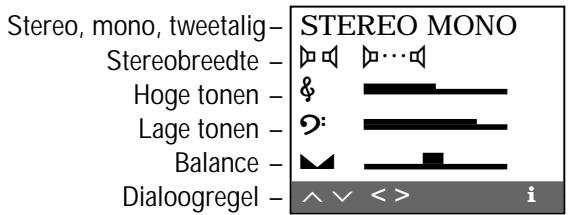

Audio-menu oproepen 1

Toets TXT indrukken.

De toets Ǻ en daarna toets indrukken; de pagina »Audio-menu« wordt weergegeven.

Pagina’s oproepen Pagina’s met toetsen 0…9 direct oproepen

(Voorhanden pagina’s: 100-899)

Overzichtspagina oproepen

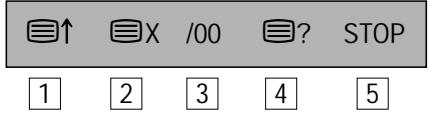

Dialoogregel oproepen

Toets AUX indrukken.

Het » audio-menu « kunt u na elke instelling met toets Ǻ laten verdwijnen.

Stereo-, mono- en tweetalige uitzending Ontvangt het toestel tweetalige uitzendingen, – b.v. een speelfilm met origineel geluid op geluidskanaal 2 (DUAL B) en de gesynchroniseerde versie op geluidskanaal 1, – (DUAL A) – dan kunt u het geluidskanaal kiezen. 1

Met de toets P+ of P- de eerste regel oproepen.

i indrukken. Subpagina’s direct oproepen: De toets – i indrukken.

Antwoord geven: De toets + ŀ indrukken.

Pagina-stop: De toets ņ – indrukken.

Pagina’s met de cursor oproepen (page catching)

Met de toets P+ of P- de passende regel oproepen.

Hoge tonen, lage tonen, balance

Corrigeren met de toets ņ – of + ŀ.

Toets P+ of P- indrukken. Op de bovenste rand van het beeld wordt » Page Catching « weergegeven. Bij het eerste resp. laatste paginanummer van het overzicht knippert een rechthoekige lichtpunt (cursor).

Veranderen met toets ņ – of + ŀ (De instelling van de stereobreedte blijft ook na een zenderwissel behouden).

Tekenhoogte vergroten: De toets +

d.w.z. pagina’s kiezen zonder het paginanummer in te typen. Met de cursor kunt u de gewenste teletekstpagina uit de overzichts-pagina’s (pagina’s, waarin de uit drie cijfers bestaande paginanummers staan) direct oproepen.

De instellingen van deze functies kunnen indien nodig gecorrigeerd worden.

De instelling »mono« kan door indrukken van de toets OK voor een bepaalde zenderplaats vastgelegd worden.

Met de toets P+, P- de passende regel oproepen.

= Wachttijd overbruggen (actuele modus).

Bij slechte stereo-geluidsweergave kunt u met de toetsen ņ –, + ŀ naar geluid »mono« schakelen

Functies met toets ņ – of + ŀ oproepen en met toets OK oproepen. De functies 1 , 3 , 4 en 5 kunnen ook zonder oproepen van de dialoogregel als volgt uitgevoerd worden.

Verbreedt bij stereo-uitzendingen de klankkleur en verbetert dit bij mono-uitzendingen.

= Tekenhoogte vergroten

Ontvangt het toestel stereo-uitzendingen, dan schakelt het automatisch op stereogeluids-weergave.

Steeds als door de zender de soort geluids-transmissie gewisseld wordt (bijvoorbeeld van mono naar stereo) volgt ca 4 sec. de overeenkomstige weergave. Dit gebeurt ook na het wisselen van zender, echter alleen bij ander soorten geluidstransmissie dan mono.

ņ –, + ŀ het geluidskanaal kiezen.

Weergave van de soort geluidstransmissie

Met de toetsen P+ of P- de cursor naar het gewenste paginanummer brengen.

Toets OK indrukken. De pagina verschijnt op het beeldscherm.

Flof – teletekst Bij Floftekst leiden de gekleurde toetsen naar de, in de dialoogregel weergegeven, thema’s.

Aansluiten van een descrambler (decoder) of een extern toestel (videorecorder)

EURO-AV EURO-AV AUDIO EURO-AV

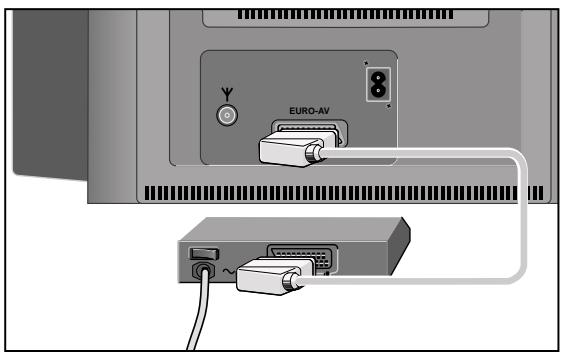

Videorecorder, camcorder of satellietreceiver met AV-snoer op de bus AV aansluiten.

Sommige zenders – waarvan de programma’s via kabelnetten of satellietreceiver doorgegeven worden – coderen hun uitzendingen. Beeld en geluid zijn daardoor onherkenbaar. Met een decoder kunt u dergelijke programma’s decoderen.

Bedienen van de videorecorder

Gaat u als volgt te werk:

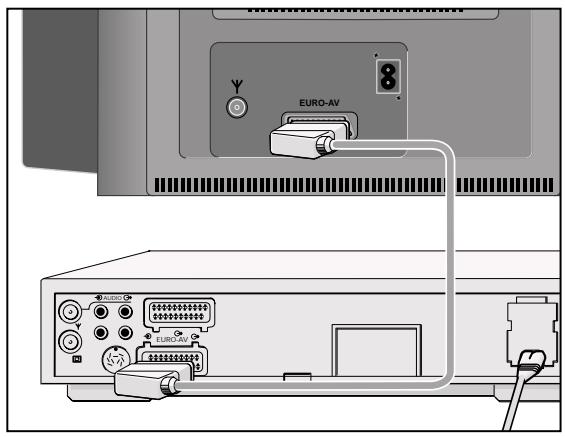

Sluit de decoder/videorecorder op de EURO-AV-bus aan.

Toets 0 AV zo vaak indrukken, tot AV 1 te zien is. Weergave van de videorecorder starten. Op het beeldscherm ziet u de recorder-weergave.

Decoder: Kies de zenderplaats, waarop het gecodeerde programma ingedeeld is.

U kunt ook een S-VHS-recorder aansluiten.

Videorecorder: Kies de zenderplaats, waarop u de weergave van de videorecorder wilt zien.

Hiervoor moet de bus AV op S-VIDEO omgeschakeld worden. 1

De toets P/C indrukken.

Met de toets ņ – of + ŀ S-VIDEO oproepen.

Menu met de toets Ǻ verlaten.

Aansluiten van een hoofdtelefoon

Aansluitmogelijkheden

Aansluiten van een videorecorder, camcorder of satellietreceiver

De toets P/C indrukken.

Met de toets ņ – of + ŀ DEC oproepen.

Toets P+ of P- indrukken, om op ON te schakelen. Een voor decodergebruik voorbereide zenderplaats herkent u aan de punt na de P bij zenderwissel.

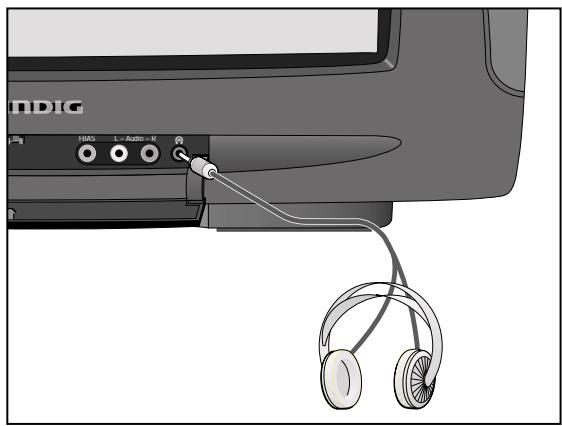

L – Audio – R Aansluiten Hoofdtelefoon (3,5 mm ø klink) met bus den (de luidsprekers zijn uitgeschakeld).

Met de toets OK vastleggen.

Menu met de toets Ǻ verlaten.

Volume van de hoofdtelefoon veranderen 1

Veranderen met toetsen ņ –, + ŀ.

Aansluitmogelijkheden

Aansluiten van een camcorder (VHS, Video 8)

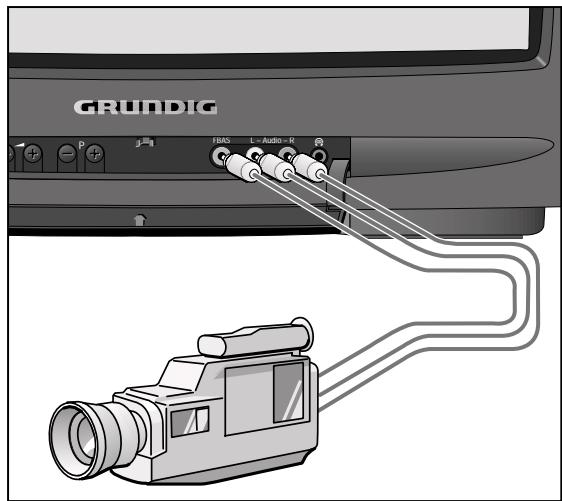

Aansluiten Aansluiting van het beeldsignaal Verbind de bus VIDEO IN met een geschikt snoer met de desbetreffende beeld-bus van de camcorder.

Aansluiting van het geluidssignaal Verbind de bussen L AUDIO IN R met de geluidsbussen van de camcorder. Bij mono-weergave met de bussen L AUDIO IN.

Bedienen van de camcorder 1

Met toets 0 AV – AV 2 oproepen. Weergave van de camcorder starten. Op het beeldscherm ziet u de recorder-weergave. (Geen kopiâren naar de Euro-AV-bus mogelijk)

Netspanning : 220 – 240 V, 50/60 Hz (Regelgebied van de adapter 165 … 265 V) „Het toestel mag alleen met het bijgevoegde netsnoerset gebruikt worden. Het voorkomt storingen uit het net en is onderdeel van de goedkeuring van het toestel.

Voor vervanging bestelt u a.u.b. bij één van de servicecentra alleen het netsnoerset met de aanduiding GWN 9.22/coderingummer 8290.991-316”.

Geluidseindtrap: 2 x 8 W muziekvermogen (2 x 4 W sinus) Het toestel voldoet aan de VDE-veiligheids-bepalingen en de voorschriften van de Duitse Post (goedkeuringsbewijs zie typesticker op de achter-kant van het toestel), verder aan de verordening inzake de bescherming tegen schaden door rönt-genstralen. De röntgenstraling – veroorzaakt door de beeldbuis – is voldoende afgeschermd en is daarom geheel ongevaarlijk. Versnellingsspanning max. 29kV/gemiddelde straalstroom 1,0mA. Ondeskundige ingrepen, met name veranderen van de hoogspanning of inbouwen van een ander beeldbuistype, kunnen ertoe leiden, dat röntgen-straling in aanzienlijke sterkte optreedt. Op die manier gewijzigde toestellen voldoen niet meer aan deze goedkeuring en mogen niet gebruikt worden.

Pennenschema EURO-AV-bus Als u op het TV-toestel extra apparaten wilt aansluiten (b.v. computer, versterkerinstallatie), dan kan uw dealer aan de hand van de volgende aansluittabel een genormaliseerde verbinding tot stand brengen: Pen 11 12 13 14 15 16 17 18 19 10 11 12 13 14 15 16 17 18 19 20 21

Signaal = = = = = = = = = = = = = = = = = = = = = 20

Audio uitgang rechts Audio ingang rechts Audio uitgang links Audio massa Blauw massa Audio ingang links RGB blauw ingang Schakelspanning Groen massa – RGB groen ingang – Rood massa massa RGB rood ingang RGB schakelspanning Video massa RGB Schakelspanning massa Video uitgang Video ingang Afscherming/massa
