Produkttyp	CRT-Fernseher
Marke	GRUNDIG
Modell	ST 55 800
Bildschirmgröße	55 cm (Diagonale)
Stromversorgung	220-240 V, 50/60 Hz
Stromverbrauch	70 W (Betrieb), 9 W (Standby)
Empfangsbereiche	Kanäle C01-C99, S01-S41
Audioleistung	2 × 8 W (Musik), 2 × 4 W (Sinus)
Senderabstimmung	ATS (Auto Tuning System) mit automatischer Speicherung
Audiofunktionen	Stereo, Dual-Sound (DUAL), Mono, Stereo-Breite, Höhen, Tiefen, Balance
Teletext	Ja, mit direkter Seitenwahl und Page-Catching-Funktion
Anschlüsse	Scart (Euro-AV), Video-/Audio-Eingang (für Camcorder), Kopfhöreranschluss 3,5 mm
Fernbedienung	Ja, mit TV-Funktionen und Grundig-Videorecorder-Steuerung
Standby	Ja, über Fernbedienung
Zusatzfunktionen	Feinabstimmung, S-VHS-Umschaltung, Kompatibilität mit externem Decoder
Wartung	Reinigung der Lüftungsschlitze durch Fachpersonal
Sicherheit	Lüftungsschlitze nicht blockieren, Feuchtigkeit vermeiden, bei Gewitter Stecker ziehen
Reparierbarkeit	Ersatzteile beim Kundendienst erhältlich (Netzkabel Ref. GWN 9.22)
Fernbedienungsbatterie	1 Batterie (Typ nicht angegeben), ersetzen bei Meldung BATTERY

Häufig gestellte Fragen - ST 55 800 GRUNDIG

Wie nutze ich die ATS-Funktion zum Speichern der Sender?

Schalten Sie den Fernseher aus dem Standby mit einer Taste 1...9 ein. Drücken Sie die Taste P/C für etwa 4 Sekunden, bis das ATS-Menü erscheint. Drücken Sie OK, um den automatischen Suchlauf zu starten. Die gefundenen Sender werden auf den Programmspeicherplätzen gespeichert.

Wie stelle ich den Ton auf Stereo oder Mono ein?

Drücken Sie die Taste i und dann die Taste ▷, um das Audio-Menü anzuzeigen. Mit den Tasten P+ und P- wählen Sie die Zeile 'Stereo/Mono/DUAL'. Verwenden Sie die Tasten - und +, um den gewünschten Modus auszuwählen. Um die Mono-Einstellung pro Programm zu speichern, drücken Sie OK.

Wie verwende ich die Fernbedienung zur Steuerung eines Grundig-Videorecorders?

Halten Sie die Taste VIDEO gedrückt, um die Fernbedienung in den Videorecorder-Modus zu schalten. Die folgenden Tasten steuern den Videorecorder: 1 (Rückwärtssuche), 2 (Vorwärtssuche), 3 (Aufnahme), + (Stopp), 7 (Schnellrücklauf), 8 (Schnellvorlauf), ② (Pause), + (Wiedergabe), 4/5 (Programmwechsel).

Wie schließe ich einen Decoder zum Empfang verschlüsselter Sender an?

Schließen Sie den Decoder an die Scart-Buchse (EURO-AV) an. Wählen Sie die verschlüsselte Programmspeicherposition. Drücken Sie P/C, dann wählen Sie mit den Tasten - oder + 'DEC'. Schalten Sie es mit P+ oder P- auf ON, dann bestätigen Sie mit OK. Ein Punkt erscheint hinter dem P, um die Decoder-Bereitschaft anzuzeigen.

Wie reinige ich den Fernseher?

Aus Sicherheitsgründen sollten Staubablagerungen in den Lüftungsschlitzen von Zeit zu Zeit von einem Fachmann entfernt werden. Verwenden Sie keine Flüssigkeiten oder Sprays direkt am Gerät. Wischen Sie den Bildschirm mit einem weichen, trockenen Tuch ab.

Was tun, wenn die Fernbedienung nicht mehr funktioniert?

Überprüfen Sie zuerst die Batterie: Wenn die Meldung BATTERY auf dem Bildschirm erscheint, ersetzen Sie die Batterie unter Beachtung der Polarität. Wenn die Fernbedienung weiterhin nicht funktioniert, stellen Sie sicher, dass kein Hindernis das Signal blockiert und dass Sie sich in angemessener Reichweite befinden.

Wie stelle ich den Bildkontrast ein?

Drücken Sie die Taste i und verwenden Sie die Taste ▷, um die Bildeinstellungen aufzurufen. Wählen Sie 'Kontrast' mit P+/P- und passen Sie ihn mit den Tasten - oder + an. Ein reduzierter Kontrast kann je nach Umgebungsbeleuchtung die Darstellung verbessern.

Wie aktiviere ich den Teletext?

Drücken Sie die Taste TXT, um den Teletext zu aktivieren. Verwenden Sie die Zifferntasten 1...9, um eine Seite (100-899) auszuwählen. Die Taste AUX zeigt die Dialogzeile an. Die Farbtasten ermöglichen den Zugriff auf Themen im Textmodus (FLOF).

Wie schließe ich einen Camcorder an?

Verbinden Sie die VIDEO IN (FBAS)-Buchse des Fernsehers mit dem Videoausgang des Camcorders und die AUDIO L/R-Buchsen mit den Audioausgängen. Wählen Sie die Quelle AV2 durch mehrmaliges Drücken der Taste 0AV aus, bis 'AV2' angezeigt wird. Starten Sie die Wiedergabe am Camcorder.

Wie schalte ich in den AV-Modus für einen Videorecorder?

Drücken Sie wiederholt die Taste 0AV, bis 'AV1' auf dem Bildschirm erscheint. Stellen Sie sicher, dass der Videorecorder an die Scart-Buchse angeschlossen ist, und starten Sie die Wiedergabe. Das Bild wird auf dem Fernsehbildschirm angezeigt.

BEDIENUNGSANLEITUNG ST 55 800 GRUNDIG

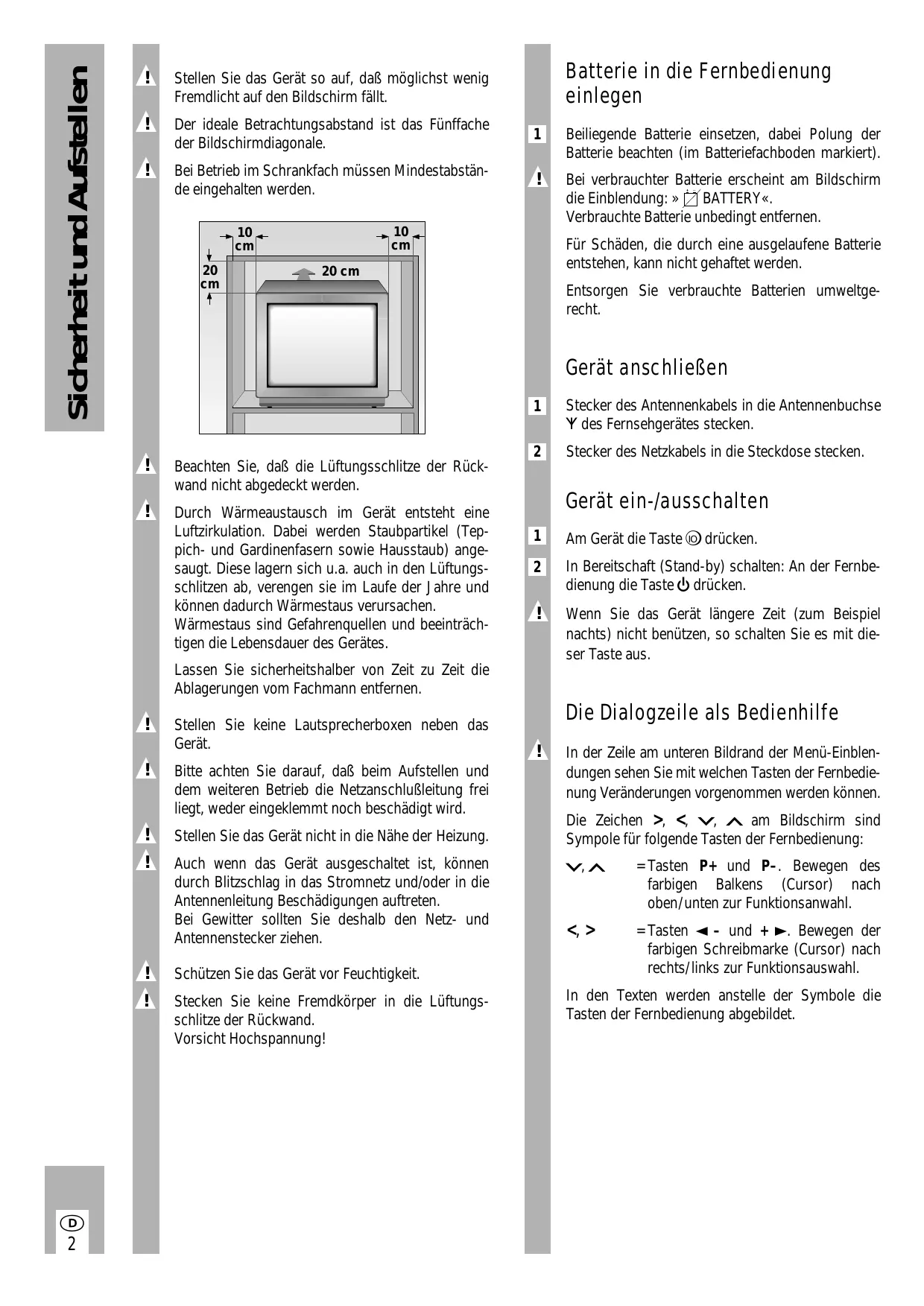

! Stellen Sie das Gerät so auf, daß möglichst weniger Fremdlicht auf den Bildschirm fällt.
! Der ideale Betrachtungsabstand ist das Fünffache der Bildschirmdiagonale.

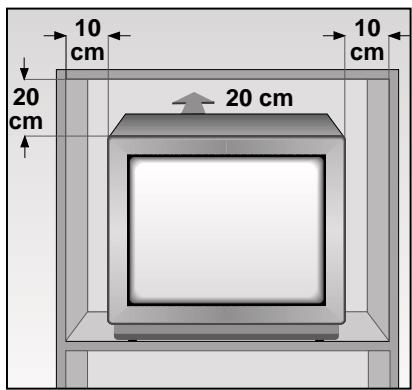

! Bei Betrieb im Schrankfach müssen Mindestabstande eingehalten werden.

! Beachten Sie, daß die Luftungsschlitze der Rückwand nicht abgedeckt werden.
! Durch Wärmeausch im Gerät entstehen eine Luftzirkulation. Dabei werden Staubpartikel (Teppich- und Gardinenfasern sowie Hausstaub) ange\saugt. Diese lagern sich u.a. auch in den Luftungs-schlitzen ab, verengen sie im Laufe der Jahre und konnen dadurch Wärmestaus verursachen.

Wärmestaus sind Gefahrenquellen und beeinträchtigen die Lebensdauer des Gerätes.

Lassen Sie Sicherheitshalber von Zeit zu Zeit die Ablagerungen vom Fachmann entfern.

! Stellen Sie keine Laufsprecherboxen geben das Gerät.
! Bitten achten Sie darauf, daß beim Aufstellen und dem weiteren Betrieb die Netzanschlußleitung frei liegt,[weder eingeklemmt noch beschädigt wird.
! Stellen Sie das Gerät nicht in die Nähe der Heizung.
! Auch wenn das Gerät ausgeschelt ist, können durch Blitzschlag in das Stromnetz und/oder in die Antennenleitung Beschädigungen auftreten.

Bei Gewitter sollen den Sie deshalb den Netz- und Antennensteckerziehen.

! Schützen Sie das Gerät vor Feuchtigkeit.
! Stecken Sie keine Fremdkörper in die Luftungs-schlitze der Rückwand.

Vorsicht Hochspannung!

Batterie in die Fernbedienung einlagen

1 Beiliegende Batterie einsetzen, damit Polung der Batterie beachten (im Batteriefachboden markiert).
! Bei verbrauchter Batterie erscheint am Bildschirm die Einblendung: BATTERY.

Verbrauchte Batterie unbedingt entfern.

Für Schäden, die durch eine ausgelaufene Batterie entstehen, kann nicht gehaftet werden.

Entsorgen Sie verbrauchte Batterien umweltgerecht.

Gerät anschließen

1 Stecker des Antennenkabels in die Antennenbuchse Y des Fernsehgerätes stecken.
2 Stecker des Netzkabels in die Steckdose stecken.

Gerä ein-/ausschalten

1 Am Gerat die Taste drucken.
2 In Bereitschaft (Stand-by) schalten: An der Fernbedienung die Taste drucken.
! Wenn Sie das Gerät langere Zeit (zum Beispiel nachts) nicht benützen, so schalten Sie es mit dieser Taste aus.

Die Dialogzeile als Bedienhilfe

In der Zeile am unteren Bildrand der Menu-Einblendenungen setzen Sie mit welchen Tasten der Fernbedienung Veränderungen vorgenommen werden können.

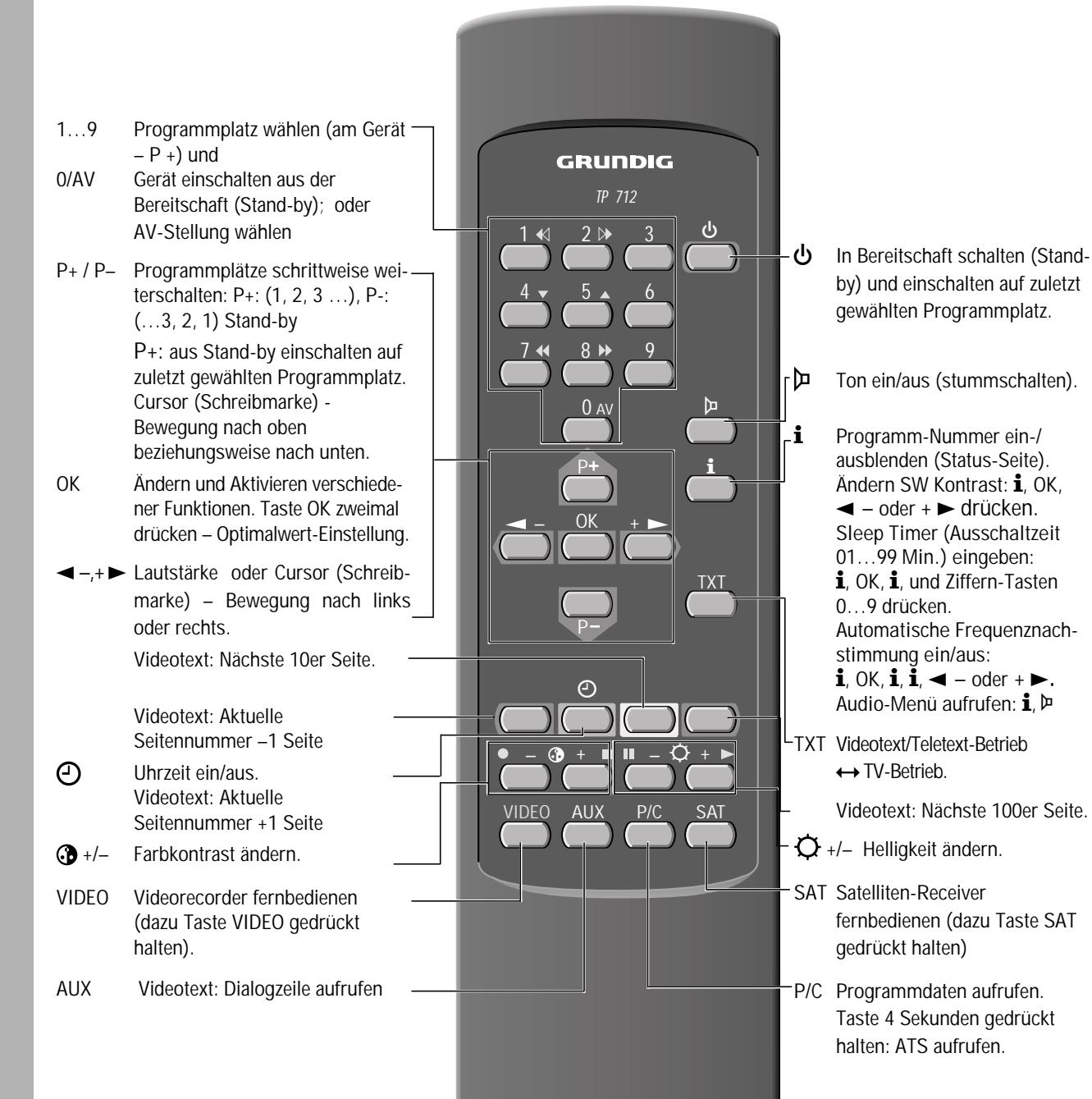

Die Zeichen >, <, , am Bildschirm sind Sympole für folgende Tasten der Fernbedienung:

_1 =Tasten P+ und P-. Bewegen des farbigen Balkens (Cursor) nach offen/unten zur Funktionsanwahl.

<,> = Tasten und + . Bewegen der farbigen Schreibmarke (Cursor) nach rechts/links zur Funktionsauswahl.

In den Texten werden anstelle der Symbole die Tasten der Fernbedienung abgebildet.

1. Unterstützung

Das Senderspeicher-System «ATS«

Der ATS-Programme-Suchlauf tastet den gesamten Empfangsbereich ab und speichert alle gefundenen Programme automatisch.

Vorgehensweise:

1 Gerät mit den Tasten 1...9 aus Bereitschaft einschalten.
2 Taste P/C ca. 4 sec. drucken, bis das ATS-Menu erscheint.
3 Suchlauf mit Taste OK starten.

Der Suchlauf-Vorgang kann über eine Minute dauern. Die Geräteinstellung ist nun abgeschlossen. Wir wünschen Ohnen viel Spaß beim Fernsehen.

Wenn Ihnen die automatische Programmplatz-Belegung nicht zusammen, können Sie die auf den Programmplätzen gespeicherten Programme nach ihren Wünschen austauschen (umschichten).

! Werden einige Programme vom ATS-Suchlauf nicht erfaßt, können Sie diese mit der 2.Möglichkeit - Durch direktes Eingeben der Kanalzahlen - auf die Programmplätze legen.
! Mit Taste i kann der Suchlauf abgebrochen werden.

Programplatzbelegung ändern

Beispiel: Das Programm von Programmplatz 5 soll auf Programmplatz 2.

1 Programmplatz 2 anwahlen.
2 Taste P/C drucken. Das Programm-Menü blendet sich ein.
3 Unter PR` neuen Programmplatz 05 mit den Tasten 1...9 zweistellig eingeben.
4 Taste OK drucken. Der Vorgang ist abgeschlossen.
5 Mit Taste i zurück zum Fernsehbetrieb.

2. Möglichkeit

Durch direktes Eingeben der Kanalzahlen Dies ist nur sinnvoll, wenn Ihnen die Kanalzahlen der Programme besteht sind.
Wurde die Belegung der Programmplätze mit dem ATS-Kanalsuchlauf durchgeführt, ist es nicht erforderlich diese Einstellung durchzufahren.

Vorgehensweise:

Taste P/C drucken, das Programm-MENU blendet sich ein.
Achtung - in AV-Stellung nicht möglich.

Bewegen der farbigen Schreibmarke mit Tasten -und +

Unter PR mit P + / P - zu belegenden Programmplatz wahlen.

" »CH« Kanalzahl eingeben, (bei Sonderkanal mit Taste P+ anstatt «C« ein «S«).

Taste + drücken. Mit den Zifferntasten die gewünschte Kanalzahl eingeben.

Wird eine der Tasten P+ oder P-gedrückt gehalten, startet der Kanalsuchlauf. Der Kanalsuchlauf stoppt bei jedem Programm, das Sie empfangen konnen.

" »DEC« Wird auf diesen Programmplatz ein verschlusseltes Programm gelegt und ein entsprechender Descrambler (Decoder) angeschlossen, dann ist »ON« zu wahren.
FT Ist nach dem Belegen Feinabstimmen notwendig, dann
Taste - drucken bis die Ziffern unter FT grün sind.
Taste P+ oder P- drucken und damit besten Bild- und Toneindruck wahlen.

Mit Taste OK die veränderten Werte speichern.
Die Programm-Daten des nachsten Programmplatzes werden eingeblendet.
Zurückschalten ins TV-Programm mit Taste 1.
Wird auf einen Programmplatz Kanal 00 eingeben, können mit den Tasten P+ und P- alle nachfolgenden Programmplätze nicht mehr angewählt werden.

Jeder veränderte Wert wird automatisch nach ca. 8 Sekunden oder durch Schalten in Stand-by gespeichert.

Das Fernsehgerät wurde mit maximalem Kontrast getestet. Abhängig vom Gerätestandort und der Raumhelligkeit ist es jedoch Sinnvoll, den Kontrast etwas zu reduzieren um den subjectiv besten Bildeindruck zu erhalten.

Mit Taste i kann die Programmanzeige auf Dauer eingebrendet werden.

Ausblenden durch erneutes Drucken der Taste i.

Video-Recorder fernbedienen

Mit der Fernbedienung these Fernsehgerätes konnen Sie auch Grundig-Video-Recorder fernbedienen. Welche hierzu geeignet sind, sagt Ihnen Ihr Fachhandler.

TasteVIDEO drucken und gedrückt halten.

Damit schalten Sie die Fernbedienung auf Video-Recorder-Betrieb.

AnschlieBend die gewünschte Taste drucken.

Entnahmen Sie der folgenden Aufstellung, mit welchen Tasten die Recordefunktionen ausgelost werden können.

(Ziffern-Taste 1) = Bildschlauf rückwärts
(Ziffern-Taste 2) = Bildsuchlauf vorwärts
(Taste - Ⓞ) = Aufnahmestart
(Taste +) = Stop
(Ziffern-Taste 7) = Schneller Rücklauf
(Ziffern-Taste 8) = Schneller Vorlauf
Taste - = Pause
(Taste +) = Wiedergabestart
V (Ziffern-Taste 4) = Programplatz -
(Ziffern-Taste 5) = Programplatz +

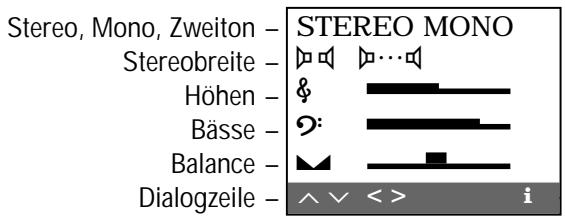

Das Audio-MENU

Audio-Menu aufrufen

Die Taste und danach Taste drücken; die Seite «Audio-MENU » wird eingeblendet.

Das «Audio-MENU» konnen Sie nach jeder Einstellung mit Taste ausblenden.

Stereo-, Mono- und Zweiton-Sendung

Empfangt das Gerät Zweiton-Sendungen, - z. B. einen Spielfilm mit Originalton auf Tonkanal 2 (DUAL B) und die synchronisierte Fassung auf Tonkanal 1, - (DUAL A) - so können Sie den Tonkanal wahlen.

Mit der Taste P+ oder P- die ersten Zeile anwahlen.

Mit den Tasten - , + den Tonkanal wahlen.

Empfängt das Gerät Stereo-Sendungen, schaltet es automatisch auf Stereo-Tonwiedergabe.

Bei schlechter Stereo-Tonwiedergabe können Sie mit den Tasten - , + auf Ton « Mono« schalten

Die Einstellung «Mono« kann durch drucken der Taste OK programmplatzbezogen gespeichert und wieder gelöscht werden.

Anzeige der Tonübertragungsart

Immer wenn vom Sender die Tonübertragungsart gewechselt wird (z. Beispiel von Mono in Stereo) erfolgt ca 4 sec. die entsprechende Anzeige.

Sie erfolgt auch bei Programmwechsel, jedoch nur bei Ton-Übertragungsarten die von Mono abweichen.

Stereobreite

Verbreitert bei Stereo-Sendungen das Klangbild und verbessert es bei Mono-Sendungen.

Höhen, Basse, Balance

Mit der Taste P+ oder P- die entsprechende Zeile anwahlen.
Ändern mit Taste oder + (Die Einstellung der Stereobreite bleibt auch nach einem Programmwechsel erhalten).
Die Einstellungen dieser Funktionen sind nach Bedarf korrigierbar.
Mit den Taste P_+ P- die entsprechende Zeile anwahlen.
Korrigieren mit der Taste oder + .

Der Videotext-Betrieb

Videotext aufrufen: Taste TXT drucken.
Seiten mit Tasten 1...9 direkt anwahlen (Vorhandene Seiten: 100-899)

Übersichtseite aufrufen

Taste i drucken.

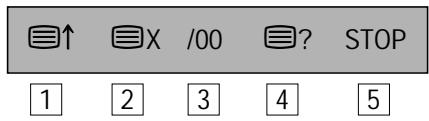

Dialogzeile aufrufen: Taste AUX drucken.

1 = Zeichenhöhe vergroßern
2 = Warteseit überbrücken (Aktuell-Betrieb).
3 = Unterseite direkt abrufen
4 = Antwortfreigabe
5 = Seiten-STOP

Funktionen mit Taste oder + anwahlen und mit Taste OK aufrufen.

Die Funktionen 1, 3, 4 und 5 können auch ohne Aufrufen der Dialogzeile folgendermaßen ausgeführrt werden.

Zeichenhöhe vergroßern: Die Taste + Ⓒ drücken.
3 Unterseiten direkt abrufen: Die Taste - drucken.
4 Antwort-Freigabe: Die Taste + drucken.
5 Seiten-Stop: Die Taste drucken.

Seiten mittels Cursor anwahlen (Page Catching)

d.h. Seiten wahlen ohne die Seitennummer einzuppen. Mittels Cursor konnen Sie die gewünschte Videotext-Seite aus Übersichts-Seiten (Seiten, in denen sich dreistellige Seitennummern befinden) direkt anwahlen.

1 Taste P- oder P+ drucken.

Am oberen Bildrand wird «Page Catching« eingeblendet.
Bei der ersten bzw. letzten Seitennummer der Übersicht blinking ein rechteckiger Lichtpunkt (Cursor).
Mit den Tasten P- oder P+ den Cursor zur gewünschten Seitennummer bringen.
Taste OK drucken.

Die Seite erscheint im Bildschirm.

Floftext

Die Farbstanten führen zu den, in der Dialogzeile eingebrendeten Themen.

Anschluß eines Video-Recorders, Camera-Recorders oder Satellten-Receivers

AnschlieBen

Video-Recorder mit AV-Kabel an die Buchse AV anschließen.

Bedienen des Video-Recorders

Taste 0AV so oft drücken, bis AV 1 angezeigt wird.
Wiedergabe des Video-Recorders starten.

Am Bildschirm sehen Sie die Recorder-Wiedergabe.

Sie können auch einen S-VHS-Recorder anschließen.

Hierzu muß die Buchse AV auf S-VIDEO umgeschaltet werden.

Die Taste P/C drucken.
Mit der Taste oder + S-VIDEO anwahlen.
Menu mit der Taste 1verlassen.

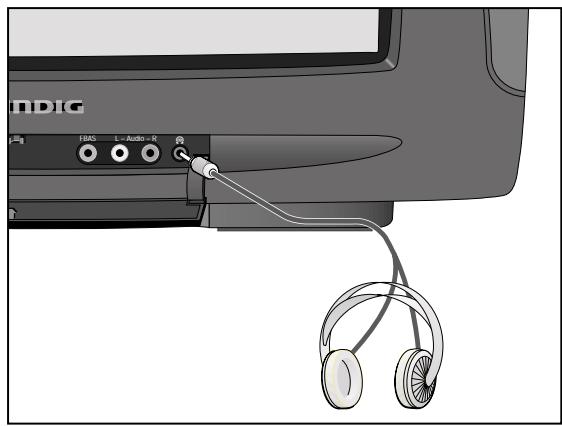

Kopfhörer

AnschlieBen

Kopfhörer (3,5 mm Ø Klinke) mit Buchse @ verbinden (die Laufsprecher sind abgeschaltet).

Kopfhörer-Lautstärke verändern

Verändern mit Tasten - , +.

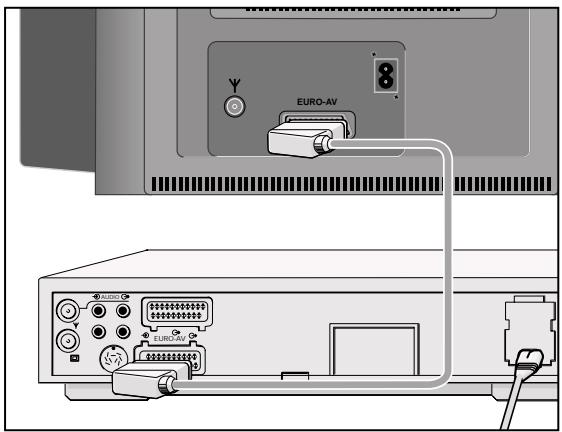

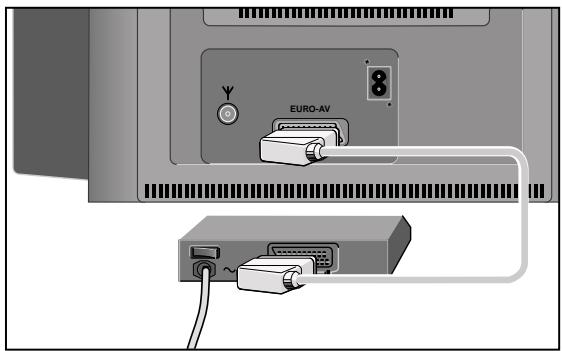

Anschluß eines Descramblers (Decoder) oder eines externen Gerätes (Videorecorder)

Einige Sender - deren Programme über Kabelanlagen oder Satelliten-Receiver zugeführrt werden - verschlüsseln ihre Sendungen. Bild und Ton sind damit unkenntlich. Mit einem Decoderkonnen Sie derartige Programme entschlüsseln.

Vor gehensweise:

Schlieben Sie den Decoder/Video recorder an der EURO-AV-Buchse an.

Decoder:

Wahlen Sie den Programmplatz, mit dem das verschlüsselte Programm belegt ist.

Videorecorder:

Wahlen Sie den Programmplatz, auf dem Sie die Wiedergabe des Videorecorders sehen wollen.

Die Taste P/C drucken.
2 Mit der Taste oder + DEC anwahlen.
3 Taste P+ oder P- drucken, um auf ON zu schalten.

Einen für DecoderbetriebVBorbereitetenProgrammplatzerkennenSieamPunkt nach demPbeiProgrammwechsel.

4 Mit der Taste OK speichern.
5 Menu mit der Taste 1 verlassen.

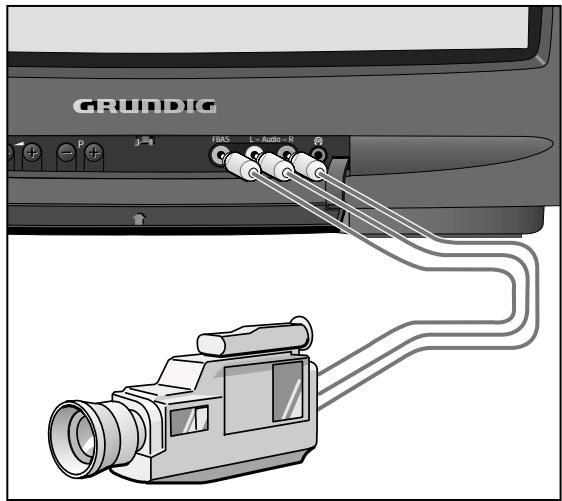

Anschluß eines Camera-Recorder (VHS, Video 8).

AnschlieBen

Anschluß des Bildsignales

Verbinden Sie die Buchse VIDEO IN mit der entsprechenden Bild-Buchse des Camera-Recorders.

Anschluß des Tonsignales

Verbinden Sie die Buchsen L AUDIO IN R mit den Tonbuchsen des Camera-Recorders. Bei Monowiedergabe ist die Buchse L AUDIO IN mit der entsprechenden Tonbuchse am Camera-Recorder zu verstehen.

Bedienen des Camera-Recorders

Taste 0_AV so oft drücken, bis AV 2 angezeigt wird. Wiedergabe des Video-Recorders starten. Am Bildschirm sehen Sie die Recorder-Wiedergabe. (Kein überspielen zur Euro-AV-Buchse möglich!).

Netzspannung:

220-240V,50/60Hz

(Regelbereich des Netzeile 165 ... 265 V)

»Das Gerätarf nur mit dem beiliegenden Netzkabelset betrieben werden. Es verhindert Störungen aus dem Netz und ist Bestandteil der Gerätezulassung.

Für Ersatzwecke bestellen Sieitte bei einer Kunden-dienst-Stelle nur das Netzkabelset mit der Bezeichnung GWN 9.22/Sachnummer 8290.991-316.

Aufnahme:

ca. 70 W

In Bereitschaft (stand by) 9 W

Empfangsbereiche:

C01...C99

Sonderkanäe S01 ... S41

Tonendstufe:

2 x 8 W Musikleistung (2 x 4 W Sinus)

Das Gerät entspricht den VDE-Sicherheitsbestimmungen und den Vorschriften der Deutschen Bundespost (Zulassungs-Zeichen siehe Typenaufkleber auf der Geräterückseite), ferner der Verordnung über den Schutz vor Schäden durch Röntgenstrahlen. Die Röntgenstrahlung - verursacht durch die Bildrohre - ist ausreichend abgeschirmt und darum vollig ungebährlich. Beschleunigungsspannung max. 29kV/mittlerer Strahlstrom 1,0mA.

Unsachgemäß Eingriffe, insbesondere Verändern der Hochspannung oder Einbau eines anderen Bildrohrentyps, können dazu führen, daß Rontgenstrahlung in erheblicher Stärke auftritt. So veränderte Geräte entsprechen nicht mehr dieser Zulassung und darüber nicht betrieben werden.

Kontaktbelegung EURO-AV-Buchse

Wenn Sie an das Fernsehgerat Zusatzgeräte anschließen wollen (z. B. Computer, Verständkeranlage), dann kann Ihr Fachhandler anhand der folgenden Anschlußtabelle eine normgerechte Verbindung herstellen:

Stift Signal

1 = Audio Ausgang rechts
2 = Audio Eingang rechts
3 = Audio Ausgang links
4 = Audio Masse
5 = Blau Masse
6 = Audio Eingang links
7 RGB Blau Eingang
8 = Schaltspannung
9 = Grün Masse

10 = -
11 = RGB Grün Eingang
12 = -
13 = Rot Masse
14 = Masse
15 = RGB Rot Eingang (Chroma bei SVideo)
16 = RGB Schaltspannung
17 = Video Masse
18 = RGB Schaltspannung Masse
19 = Video Ausgang
20 = Video Eingang
21 = Abschirmung/Masse

GRUNDIG Kundenberatungszentrum

Haben Sie Fragen?

Unser Kundenberatungszentrum steht Ihnen werk-tags stets von 8.00 - 19.00 Uhr zur Verfügung.

+/- Kleurcontrast veränderen.

Videorecoder op aufstand bedienen

Hoge tonen, lage tonen, balance
