MANUALE UTENTE Subwoofer 525 LOEWE

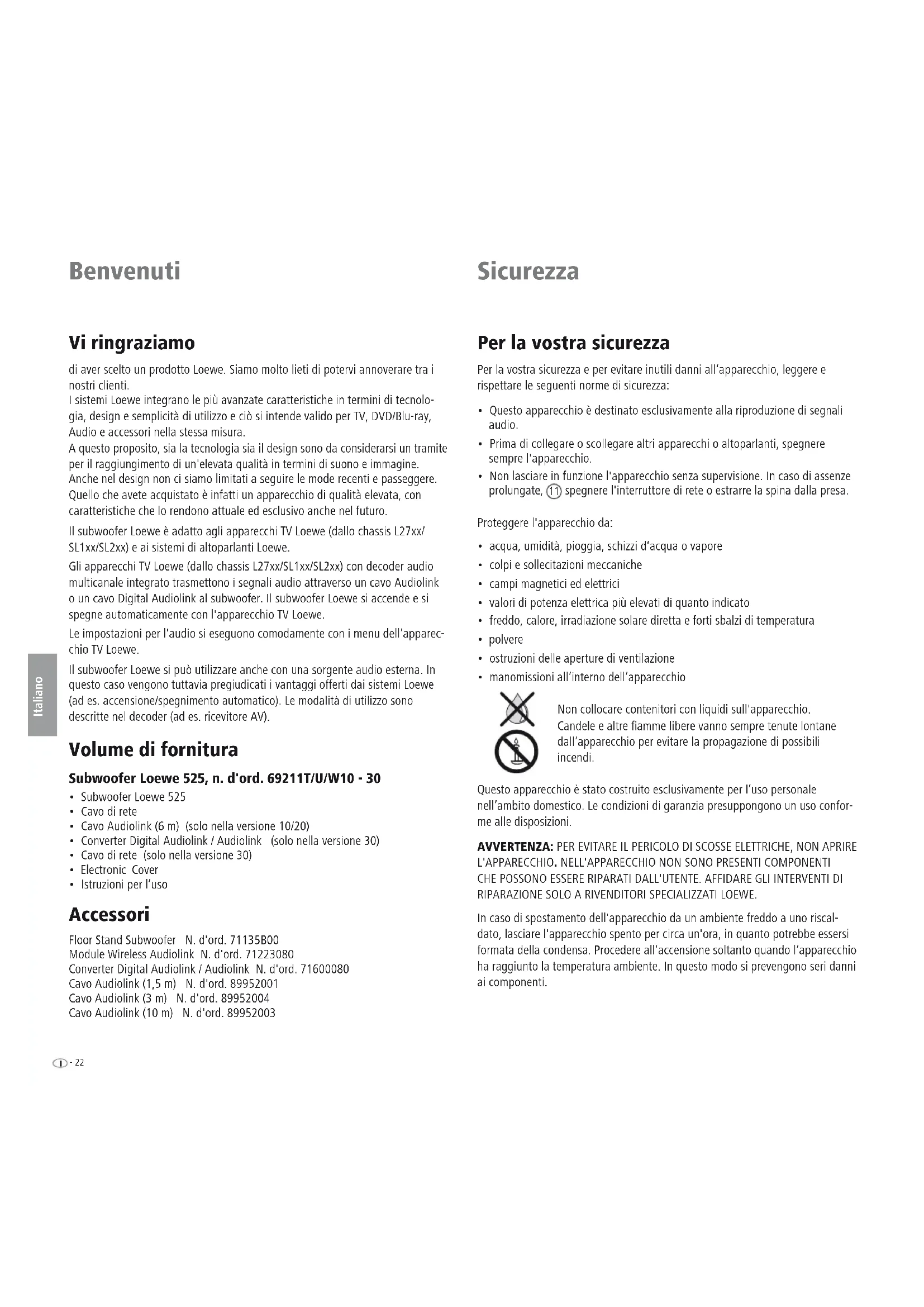

di aver scelto un prodotto Loewe. Siamo molto lieti di potervi annoverare tra i nostri clienti.

I sistemi Loewe integrano le più avanzate caratteristiche in termini di tecnologia, design e semplicità di utilizzo e ciò si intende valido per TV, DVD/Blu-ray, Audio e accessori nella stessa misura.

A questo proposito, sia la tecnologia sia il design sono da considerarsi un tramite per il raggiungimento di un'elevata qualità in termini di suono e immagine.

Anche nel design non ci siamo limitati a seguire le mode recenti e passeggere.

Quello che avete acquistato è infatti un apparecchio di qualità elevata, con caratteristiche che lo rendono attuale ed esclusivo anche nel futuro.

Il subwoofer Loewe è adatto agli apparecchi TV Loewe (dallo chassis L27xx/SL1xx/SL2xx) e ai sistemi di altoparlanti Loewe.

Gli apparecchi TV Loewe (dallo chassis L27xx/SL1xx/SL2xx) con decoder audio multicanale integrato trasmettono i segnali audio attraverso un cavo Audiolink o un cavo Digital Audiolink al subwoofer. Il subwoofer Loewe si accende e si spegne automaticamente con l'apparecchio TV Loewe.

Le impostazioni per l'audio si eseguono comodamente con i menu dell'apparecchio TV Loewe.

Il subwoofer Loewe si può utilizzare anche con una sorgente audio esterna. In questo caso vengono tuttavia pregiudicati i vantaggi offerti dai sistemi Loewe (ad es. accensione/spegnimento automatico). Le modalità di utilizzo sono descritte nel decoder (ad es. ricevitore AV).

Volume di fornitura

Subwoofer Loewe 525, n. d'ord. 69211T/U/W10 - 30

• Subwoofer Loewe 525
• Cavo di rete
  • Cavo Audiolink (6 m) (solo nella versione 10/20)
• Converter Digital Audiolink / Audiolink (solo nella versione 30)
  • Cavo di rete (solo nella versione 30)
• Electronic Cover
• Istruzioni per l'uso

Accessori

Floor Stand Subwoofer N. d'ord. 71135B00

Module Wireless Audiolink N. d'ord. 71223080

Converter Digital Audiolink / Audiolink N. d'ord. 71600080

Cavo Audiolink (1,5 m) N. d'ord. 89952001

Cavo Audiolink (3 m) N. d'ord. 89952004

Cavo Audiolink (10 m) N. d'ord. 89952003

Sicurezza

Per la vostra sicurezza

Per la vostra sicurezza e per evitare inutili danni all'apparecchio, leggere e rispettare le seguenti norme di sicurezza:

• Questo apparecchio è destinato esclusivamente alla riproduzione di segnali audio.
• Prima di collegare o scollegare altri apparecchi o altoparlanti, spegnere sempre l'apparecchio.
• Non lasciare in funzione l'apparecchio senza supervisione. In caso di assenze prolungate, ⑪ spegnere l'interruttore di rete o estrarre la spina dalla presa.

Proteggere l'apparecchio da:

• acqua, umidità, pioggia, schizzi d'acqua o vapore
  • colpi e sollecitazioni meccaniche
  • campi magnetici ed elettrici
• valori di potenza elettrica più elevati di quanto indicato
• freddo, calore, irradiazione solare diretta e forti sbalzi di temperatura
• polvere
• ostruzioni delle aperture di ventilazione
  • manomissioni all'interno dell'apparecchio

Non collocare contenitori con liquidi sull'apparecchio. Candele e altre fiamme libere vanno sempre tenute lontane dall'apparecchio per evitare la propagazione di possibili incendi.

Questo apparecchio è stato costruito esclusivamente per l'uso personale nell'ambito domestico. Le condizioni di garanzia presuppongono un uso conforme alle disposizioni.

AVVERTENZA: PER EVITARE IL PERICOLO DI SCOSSE ELETTRICHE, NON APRIRE L'APPARECCHIO. NELL'APPARECCHIO NON SONO PRESENTI COMPONENTI CHE POSSONO ESSERE RIPARATI DALL'UTENTE. AFFIDARE GLI INTERVENTI DI RIPARAZIONE SOLO A RIVENDITORI SPECIALIZZATI LOEWE.

In caso di spostamento dell'apparecchio da un ambiente freddo a uno riscal- dato, lasciare l'apparecchio spento per circa un'ora, in quanto potrebbe essersi formata della condensa. Procedere all'accensione soltanto quando l'apparecchio ha raggiunto la temperatura ambiente. In questo modo si prevengono seri danni ai componenti.

Cura / Installazione

Pulizia

Pulire l'apparecchio utilizzando unicamente un panno umido, morbido e pulito (senza detergenti aggressivi o abrasivi).

Installazione del subwoofer

Principi di base

• Collocare l'apparecchio su un piano stabile e liscio.
• Non installare l'apparecchio nelle vicinanze di forti fonti di calore o con esposizione diretta al sole.
• In caso di installazione in un armadio o in uno scaffale chiuso: lasciare uno spazio di circa 10 cm intorno all'apparecchio, in modo tale che l'aria possa circolare liberamente e che non si crei un accumulo di calore o di pressione acustica.
• In caso di temporale, staccare il connettore di rete. Eventuali sovratensioni indotte dai fulmini possono danneggiare l'apparecchio, sia attraverso l'antenna, sia attraverso la rete di alimentazione elettrica.
• È consigliabile estrarre la spina dalla presa anche in caso di assenze prolungate.
• Il connettore di rete deve essere facilmente accessibile, in modo tale che sia possibile disconnettere l'apparecchio dalla rete in qualsiasi momento.
• Posare il cavo audio, quello degli altoparlanti e quello di rete in modo che non possano essere danneggiati. Il cavo di rete non deve essere piegato né posato su spigoli acuti, non deve essere calpestato o esposto a sostanze chimiche; questo vale, del resto, anche per l'intero impianto. Un cavo di rete con l'isolamento danneggiato può causare scosse elettriche e rappresentare un rischio d'incendio. Pertanto, prima che l'apparecchio venga rimesso in funzione, è necessario che il cavo danneggiato sia sostituito.
• Per estrarre il connettore, non tirare dal cavo, bensì dalla scatola della spina. I cavi del connettore di rete potrebbero danneggiarsi e provocare un cortocircuito nel corso del successivo inserimento.
• Gli altoparlanti generano campi magnetici dispersi che agiscono intorno al corpo. Si raccomanda di mantenere gli strumenti sensibili ai campi magnetici a una distanza di >0,5 m, ad es. gli apparecchi TV CRT, i supporti dati magnetici e strumenti simili.

Subwoofer

Il subwoofer può essere collocato in qualsiasi punto sul pavimento.

Consigliamo di scegliere la zona anteriore della stanza in modo da non ostruire la diffusione dei bassi lateralmente e verso il basso.

Attenzione: non ostacolare in nessun caso la presa d'aria sul retro del subwoofer. Mantenere la distanza minima (> 10 cm) dal pavimento e dalla parete.

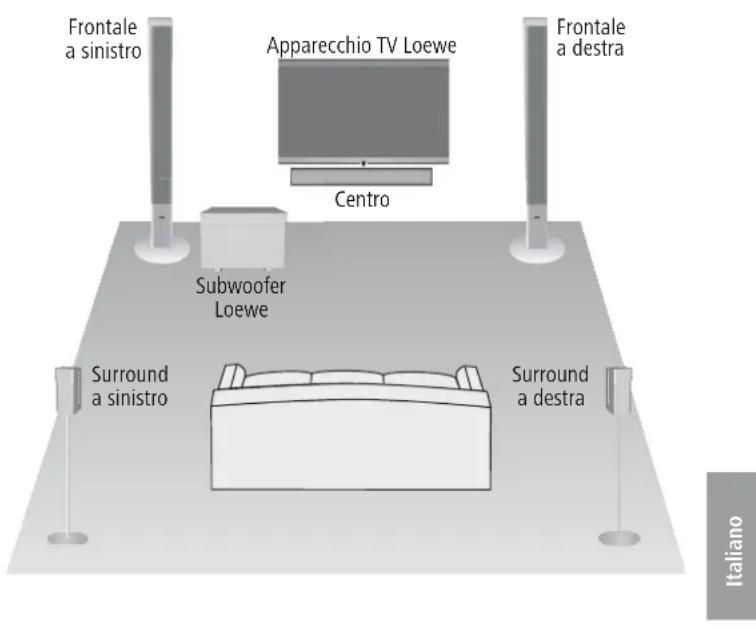

Suggerimento per l'installazione surround 5.1

Frontale a sinistro Apparecchio TV Loewe Centro Frontale a destra Subwoofer Loewe Surround a sinistro Surround a destra Italiano

Collegamento

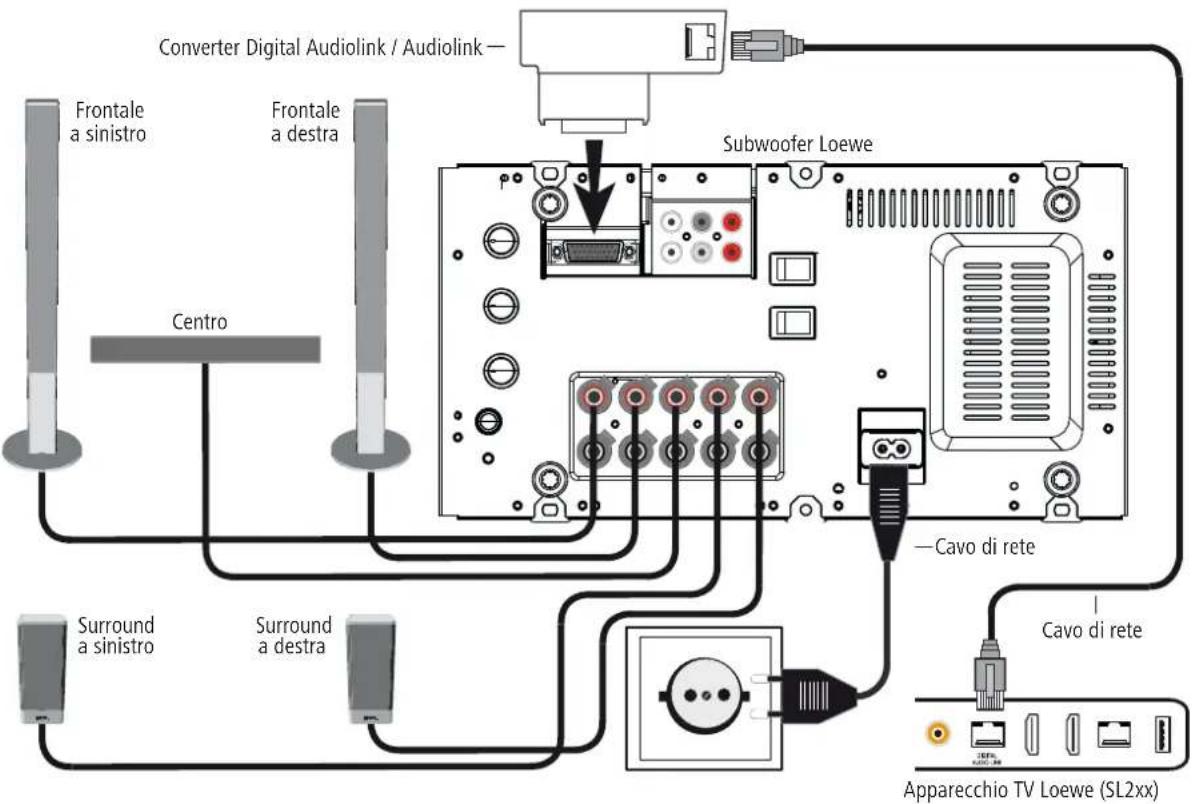

Cablaggio dell'apparecchio TV Loewe (SL2xx) – Subwoofer Loewe – Altoparlante

L'apparecchio TV deve essere corredato di un connettore Digital Audiolink.

Il subwoofer si può collegare a una sorgente audio compatibile tramite un cavo di rete (Cat. 5e o superiore) e il Converter Digital Audiolink / Audiolink (compreso nella fornitura del subwoofer Loewe 525, cod. ord. 69211T/U/W30) oppure senza cavi tramite il Modulo Wireless Audiolink integrabile su richiesta.

Se si intende collegare il subwoofer attraverso il cavo di rete, installare il Converter Digital Audiolink / Audiolink sul connettore da 25 poli Audiolink ② del subwoofer. Con il cavo di rete collegare il connettore Digital Audiolink dell'apparecchio TV al connettore del Converter Digital Audiolink / Audio-link.

Collegare il cavo dell'altoparlante all'altoparlante seguendo le rispettive istruzioni di installazione. Uno dei due fili del cavo dell'altoparlante generalmente è marcato in nero. Collegare il filo del cavo dell'altoparlante marcato in nero rispettivamente al morsetto a vite nero del subwoofer ⑧(per lo schema di collegamento vedere la figura in basso) e al morsetto nero dell'altoparlante. Serrare la vite di arresto del morsetto del subwoofer con 5 giri in senso antiorario. Inserire l'estremità del filo nel morsetto a vite (in alto a destra) e serrare il morsetto a vite in senso orario. Le anime non segnate vanno collegate con i morsetti rossi.

Con il cavo di rete fornito, collegare la spina da 220-240 V ⑨ del subwoofer a una presa da 220-240V 50/60 Hz.

Converter Digital Audiolink / Audiolink — Frontale a sinistro Frontale a destra Centro Subwoofer Loewe —Cavo di rete Surround a sinistro Surround a destra Apparecchio TV Loewe (SL2xx)

Collegamento

Cablaggio dell'apparecchio TV Loewe (L27xx/SL1xx) – Subwoofer Loewe – Altoparlante

L'apparecchio TV deve essere corredato di un decoder audio digitale multicanale. Se detto modulo non fosse stato predisposto dal produttore, rivolgersi al proprio rivenditore di fiducia e richiedere un kit di espansione Loewe adeguato.

Il subwoofer senza cavi si può collegare a una sorgente audio compatibile tramite un cavo Audiolink opzionale oppure tramite il modulo integrabile Wireless Audiolink.

Se si intende collegare il subwoofer con il cavo Audiolink, installarlo con il connettore da 25 poli nell'apparecchio TV Loewe e al subwoofer (presa Audiolink ②).

Collegare il cavo dell'altoparlante all'altoparlante seguendo le rispettive istruzioni di installazione. Uno dei due fili del cavo dell'altoparlante generalmente è marcato in nero. Collegare il filo del cavo dell'altoparlante marcato in nero rispettivamente al morsetto a vite nero del subwoofer ⑧ (per lo schema di collegamento vedere la figura in basso) e al morsetto nero dell'altoparlante. Serrare la vite di arresto del morsetto del subwoofer con 5 giri in senso antiorario. Inserire l'estremità del filo nel morsetto a vite (in alto a destra) e serrare il morsetto a vite in senso orario. Le anime non segnate vanno collegate con i morsetti rossi.

Con il cavo di rete fornito, collegare la spina da 220-240 V ⑨ del subwoofer a una presa da 220-240V 50/60 Hz.

Frontale a sinistro Frontale a destra Centro Subwoofer Loewe —Cavo di rete Surround a sinistro Surround a destra —Cavo Audiolink

Apparecchio TV Loewe (L27xx - SL1xx)

Messa in funzione e regolazione

Prima di procedere con la messa in funzione e con le impostazioni, assicurarsi che tutti i cavi siano collegati correttamente.

Subwoofer on/off

Accendere il subwoofer portandolo in posizione ON con l'interruttore generale ⑪.

Funzionamento con gli apparecchi TV Loewe

Se il subwoofer è collegato come illustrato pagina 24 o 25, e l'interruttore Auto Mode è in posizione OFF ⑩ non è più necessario accenderlo o spegnerlo separatamente. Dopo averlo acceso la prima volta, il subwoofer viene sempre acceso e spento automaticamente insieme all'apparecchio TV.

Funzionamento automatico con altre sorgenti audio

Se l'interruttore Auto Mode ⑩ è impostato su ON e in presenza di segnali audio sulle prese Cinch Line IN Front Left/Center/Front Right, il subwoofer si attiva automaticamente. Trascorsi 10 minuti senza segnale audio su queste spine, il subwoofer si spegne automaticamente.

Il subwoofer si può accendere automaticamente in presenza di segnali di guasto sui cavi audio. In tal caso, spegnere l'apparecchio con l'interruttore generale ⑪.
Nel caso di passaggi più lunghi e particolarmente bassi, il subwoofer si può spegnere automaticamente. In tal caso, aumentare il volume.

Impostazioni sull'apparecchio TV Loewe

Registrare il subwoofer come descritto nelle istruzioni per l'uso del proprio apparecchio TV Loewe alla voce "Funzionamento di apparecchi aggiuntivi"/ "Dispositivi esterni".

Regolazione dell'equalizzatore

Con la manopola Equalizer ⑤ si ha la possibilità di impostare un abbassa- mento o un innalzamento della gamma di frequenze più basse (20 Hz - 50 Hz) per la riproduzione dei bassi.

• Se il subwoofer si trova in prossimità di un angolo del locale, ruotare la manopola Equalizer ⑤ più nel senso -3 dB.
• Se il subwoofer si trova in prossimità di una parete, portare la manopola Equalizer piuttosto in posizione centrale.
• Se il subwoofer si trova in posizione libera nel locale, ruotare la manopola Equalizer ⑤ più nel senso +3dB.

Intensità bassi

Con il regolatore Bass Intensity ③ è possibile impostare a piacere il volume di base dei bassi.

Impostazione della frequenza critica

Con la manopola Crossover Frequency ④ avete la possibilità di impostare la frequenza critica per la riproduzione dei bassi a seconda dell'altoparlante che si è collegato tra 50 Hz e 250 Hz.

Per gli impianti audio Loewe la manopola deve essere impostata come descritto pagina 24 o 25 su 250 Hz, dal momento che la frequenza critica viene impostata nelle sorgenti audio (apparecchio TV).

Wireless

Portare l'interruttore Wireless ⑥ in posizione OFF, se il subwoofer è stato collegato a una sorgente audio via cavo, altrimenti non sarà possibile sentire alcun segnale audio.

Portare l'interruttore Wireless ⑥ in posizione ON, se si desidera collegare il subwoofer in modalità wireless con una sorgente audio compatibile.

Attivare la modalità di accoppiamento come descritto nel manuale d'istruzioni della sorgente audio impiegata. Attivare con un oggetto appuntito il tasto Wireless Pairing ⑦ sul subwoofer. Se la registrazione avviene correttamente, appare una nota nel display della sorgente audio. Se la nota non dovesse apparire, riprovare riducendo la distanza del subwoofer dalla sorgente audio.

Copertura del subwoofer

Dopo avere effettuato le impostazioni indicate in "Messa in funzione e regolazione", riapplicare la copertura sul retro del subwoofer.

Dati tecnici

Subwoofer Loewe

Temperatura di esercizio [°C] 5 ... 40

Umidità (senza condensa) [%] 30... 90

Dimensioni [larg. x alt. x prof. in cm] 43 x 24,4 x 35,5

Massa [kg] 12,6

Stadi di uscita digitali 6 canali

Principio Bass reflex a 1 via, attivo

Dotazione 1x Bass 200 mm

Portata canale subwoofer 150 (sinusoidale) / 225 Watt (max. musica)

Portata di altri canali 5x 75 (sinusoidale) / 100 Watt (max. musica)

Tensione di rete [Volt 50/60 Hz] 220 - 240

Potenza massima assorbita [Watt] 400

Potenza nominale assorbita [Watt] 110

Potenza assorbita in standby [Watt] < 0,5

Intensità dei bassi [dB] ±6

Banda di trasmissione subwoofer (acustica) 36 Hz – 250 Hz - 3dB

Banda di trasmissione di altri canali 20 Hz – 22 kHz - 3dB

Impedenza altoparlanti [Ohm] 4

Interruttore di rete Sì

Selettore modalità Sì

Dichiarazione del costruttore

Questo apparecchio è fabbricato nella UE nel rispetto delle disposizioni del D.M. 26 marzo 1992 ed è in particolare conforme alle prescrizioni dell'art. 1 dello stesso D.M.

Questo apparecchio è conforme all'art. 2 comma 1 D.M. 28.08.95 N. 548.

Fabbricatore:

Distributore:

Made in Germany

37069 Dossobuono di Villafranca di Verona

Note legali

Data redazione 07.14. 6. edizione

© Loewe Technologies GmbH, Kronach

Tutti i diritti, anche di traduzione, riservati.

I dati tecnici e il design possono essere soggetti a modifiche tecniche senza preavviso.

Smaltimento

Imballo e scatola

Per lo smaltimento dell'imballaggio abbiamo devoluto un sussidio all'azienda che ritira l'imballaggio dal rivenditore, in conformità alle disposizioni nazionali. Tuttavia, consigliamo di conservare la scatola originale e il materiale d'imballaggio in modo che l'apparecchio possa essere trasportato con una protezione ottimale in caso di necessità.

L'apparecchio

Attenzione: la Direttiva UE 2002/96/CE regola il ritiro, il trattamento e il riciclo regolamentare delle apparecchiature elettroniche usate.

Le apparecchiature elettroniche usate devono pertanto essere smaltite separatamente. Non gettate questo apparecchio insieme agli altri rifiuti domestici! Potrete consegnare gratuitamente l'apparecchiatura giunta a fine vita agli idonei centri di raccolta, oppure riconsegnarla al rivenditore al momento dell'acquisto di una nuova apparecchiatura equivalente. Per maggiori dettagli circa il ritiro (anche per i paesi non appartenenti alla UE) si prega di rivolgersi alle amministrazioni locali.
