BRUGSANVISNING Subwoofer 525 LOEWE

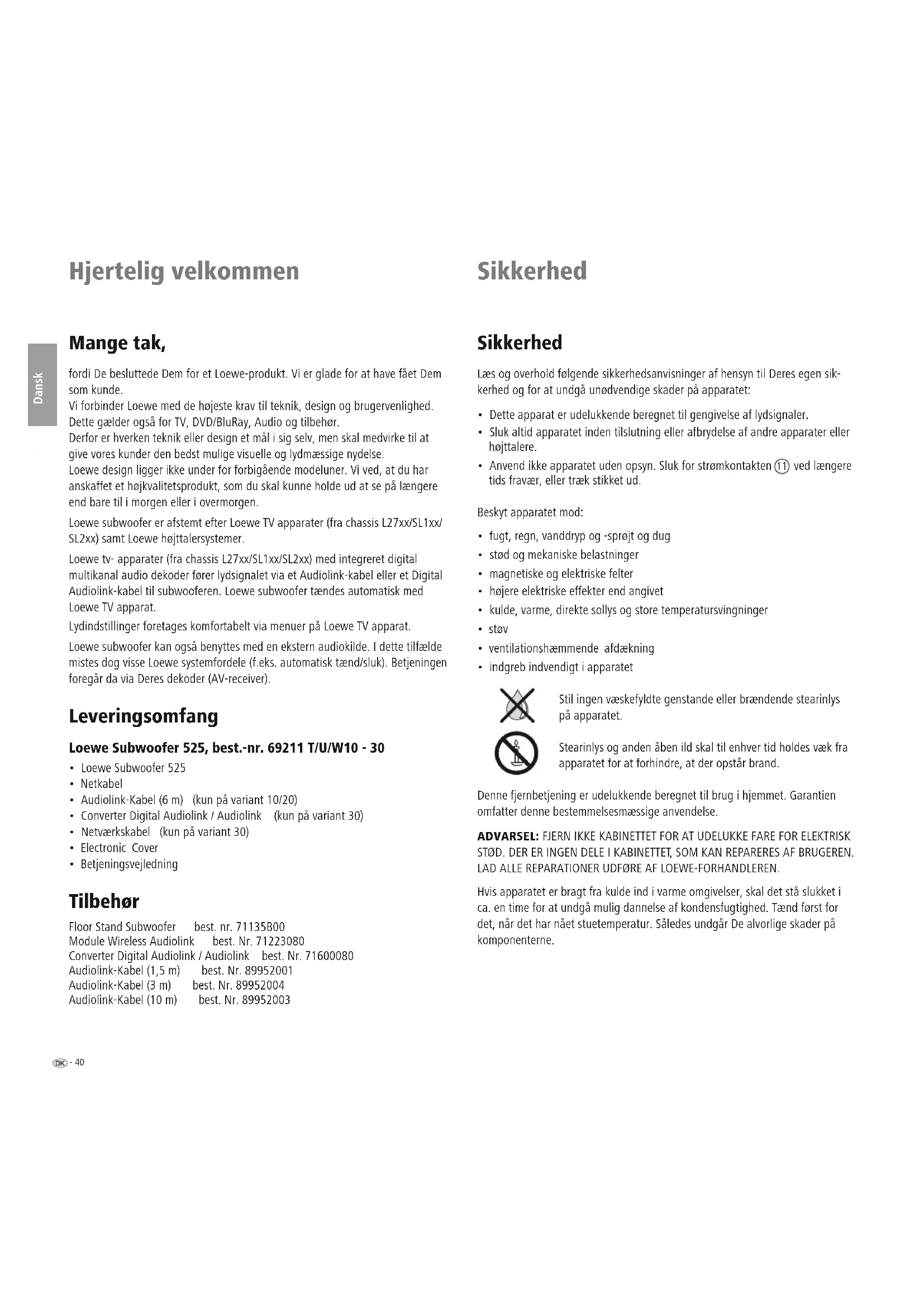

fordi De besluttede Dem for et Loewe-produkt. Vi er glade for at have fået Dem som kunde.

Vi forbinder Loewe med de højeste krav til teknik, design og brugervenlighed. Dette gælder også for TV, DVD/BluRay, Audio og tilbehør.

Derfor er hverken teknik eller design et mål i sig selv, men skal medvirke til at give vores kunder den bedst mulige visuelle og lydmæssige nydelse.

Loewe design ligger ikke under for forbigående modeluner. Vi ved, at du har anskaffet et højkvalitetsprodukt, som du skal kunne holde ud at se på længere end bare til i morgen eller i overmorgen.

Loewe subwoofer er afstemt efter Loewe TV apparater (fra chassis L27xx/SL1xx/SL2xx) samt Loewe højttalersystemer.

Loewe tv- apparater (fra chassis L27xx/SL1xx/SL2xx) med integreret digital multikanal audio dekoder fører lydsignalet via et Audiolink-kabel eller et Digital Audiolink-kabel til subwooferen. Loewe subwoofer tændes automatisk med Loewe TV apparat.

Lydindstillinger foretages komfortabelt via menuer på Loewe TV apparat.

Loewe subwoofer kan også benyttes med en ekstern audiokilde. I dette tilfælde mistes dog visse Loewe systemfordele (f.eks. automatisk tænd/sluk). Betjeningen foregår da via Deres dekoder (AV-receiver).

Leveringsomfang

Loewe Subwoofer 525, best.-nr. 69211 T/U/W10 - 30

• Loewe Subwoofer 525
- Netkabel
• Audiolink-Kabel (6 m) (kun på variant 10/20)
- Converter Digital Audiolink / Audiolink (kun på variant 30)
• Netværkskabel (kun på variant 30)
- Electronic Cover
- Betjeningsvejledning

Tilbehør

Floor Stand Subwoofer best. nr. 71135B00

Module Wireless Audiolink best. Nr. 71223080

Converter Digital Audiolink / Audiolink best. Nr. 71600080

Læs og overhold følgende sikkerhedsanvisninger af hensyn til Deres egen sikkerhed og for at undgå unødvendige skader på apparatet:

• Dette apparat er udelukkende beregnet til gengivelse af lydsignaler.
• Sluk altid apparatet inden tilslutning eller afbrydelse af andre apparater eller højttalere.
• Anvend ikke apparatet uden opsyn. Sluk for strømkontakten ⑪ ved længere tids fravær, eller træk stikket ud.

Beskyt apparatet mod:

• fugt, regn, vanddryp og -sprøjt og dug
• stød og mekaniske belastninger
  • magnetiske og elektriske felter
• højere elektriske effekter end angivet
• kulde, varme, direkte sollys og store temperatursvingninger
  • stov
  • ventilationshæmmende afdækning
• indgreb indvendigt i apparatet

Stil ingen væskefyldte genstande eller brændende stearinlys på apparatet.

Stearinlys og anden åben ild skal til enhver tid holdes væk fra apparatet for at forhindre, at der opstår brand.

Denne fjernbetjening er udelukkende beregnet til brug i hjemmet. Garantien omfatter denne bestemmelsesmæssige anvendelse.

ADVARSEL: FJERN IKKE KABINETTET FOR AT UDELUKKE FARE FOR ELEKTRISK ST∅D. DER ER INGEN DELE I KABINETTET, SOM KAN REPARERES AF BRUGEREN. LAD ALLE REPARATIONER UDF∅RE AF LOEWE-FORHANDLEREN.

Hvis apparatet er bragt fra kulde ind i varme omgivelser, skal det stå slukket i ca. en time for at undgå mulig dannelse af kondensfugtighed. Tænd først for det, när det har nået stuetemperatur. Således undgår De alvorlige skader på komponenterne.

Pleje / Opstilling

Rengøring

Rengør kun apparatet med en let fugtet, blød og ren klud (uden kraftige rengøringsmidler).

Subwoofer opstilling

Grundlæggende

• Apparatet opstilles på stabilt, plant underlag.
• Opstil ikke apparatet i nærheden af kraftige varmekilder eller i direkte sollys.
• Ved opstilling i et skab eller en aflukket reol: Efterlad ca. 10 cm afstand rundt om subwooferen, så luften uhindret kan cirkulere og der ikke opstår varme eller lydtryksophobning.

- Træk netstikket ud ved tordenvejr. Overspænding som følge af lynnedslag kann beskadige apparatet både via antenneanlægget og strømnettet.

- Også ved længere tids fravær bør netstikket være trukket ud.

- Netstikket skal være nemt tilgængeligt, så apparatet til enhver tid kan kobles fra nettet.

- Før højttaler- og netkablerne således, at de ikke bliver beskadiget. Netkablet må ikke knækkes eller lægges over skarpe kanter, ikke betrædes og ikke udsættes for kemikalier. Det sidste gælder for hele anlægget. Et netkabel med beskadiget isolering kan medføre stød og udgør en brandfare og skal ubetinget udskiftes inden fortsat brug af apparatet.

- Træk ikke i kablet men i stikproppen, når De trækker netstikket ud. Kablerne i stikket kan blive beskadigede og forårsage en kortslutning, når det sættes i igen.

- Højttalerne udsender magnetfelter, der påvirker kabinetternes omgivelser. Vi anbefaler en minimumsfstand på > 0,5m til magnetisk følsomme apparater som f.eks. CRT-tv-apparater, magnetiske datamedier osv.

Subwoofer

Subwooferen kan placeres et valgfrit sted på gulvet.

Vi anbefaler forrest i rummet så bassen kan udstråle frit til siden og nedad.

NB: Lufttilførslen til subwooferens bagside må under ingen omstændigheder hindres. Sørg for tilstrækkelig afstand (> 10 cm) til gulv eller væg.

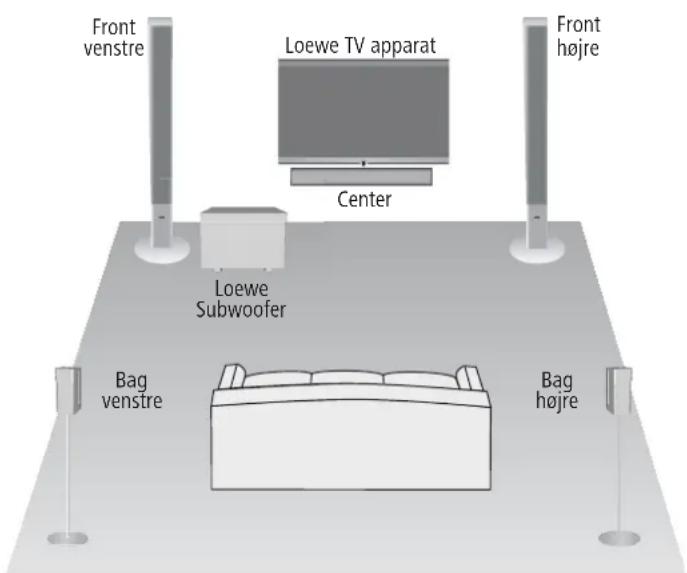

Forslag til 5.1 Surround opstilling

Front venstre Loewe TV apparat Center Front højre Loewe Subwoofer Bag venstre Bag højre

Tilslutning

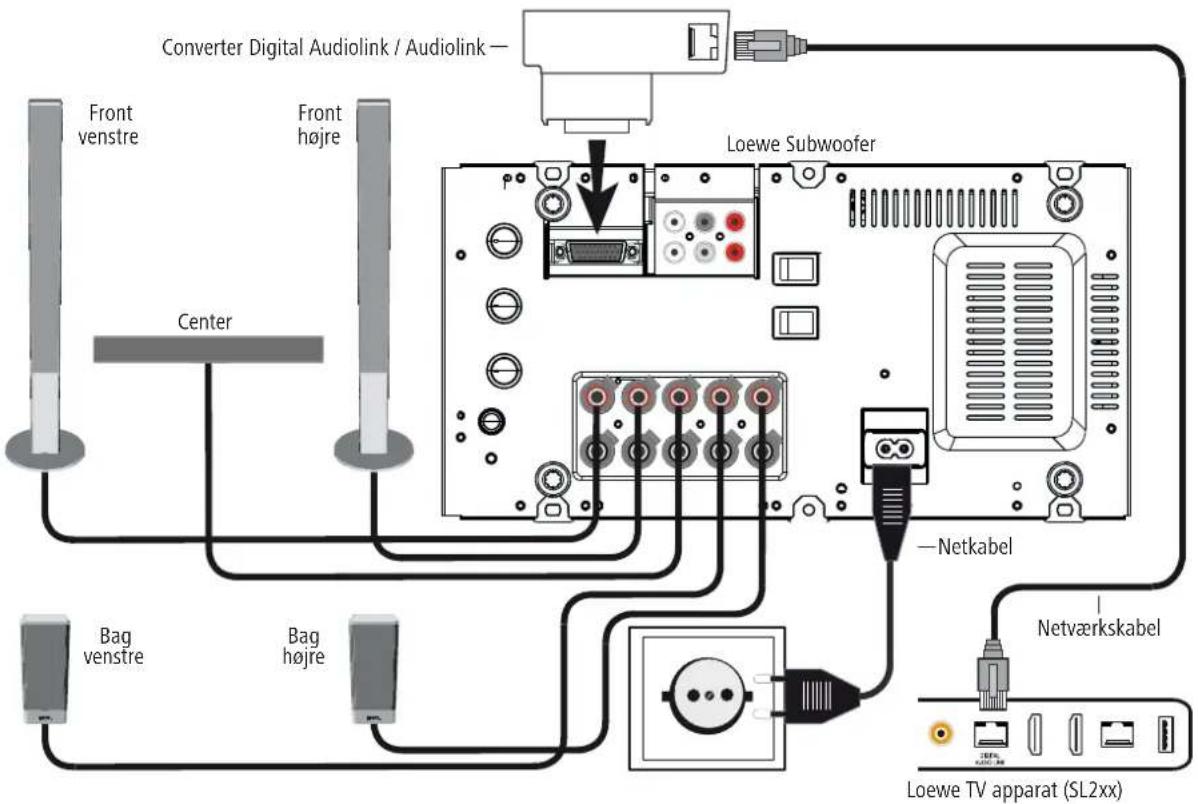

Kabelføring Loewe TV apparat (SL2xx) - Loewe subwoofer - højttaler

Tv-apparatet skal være udstyret med en Digital Audiolink-bøsning.

Subwooferen kan enten tilsluttes via et netværkskabel (Cat. 5e eller højere) og Converter Digital Audiolink / Audiolink (inkluderet i leveringsomfanget til Loewe Subwoofer 525, best. nr. 69211T/U/W30), eller trådløst vha. det valgfri ekstraudstyr Module Wireless AudioLink med en kompatibel lydkilde. Hvis subwooferen tilsluttes via netværkskablet, monteres Converter Digital Audiolink / Audiolink til den 25-polede Audiolink -bøsning Ⓡ på subwooferen. Forbind bøsningen Digital Audiolink på tv-apparatet med netværkskablet med bøsningen til Converter Digital Audiolink / Audiolink.

Tilslut højttalerkablet til højttaleren iht. installationsvejledningen. En af de to ledere i højttalerkablet er normalt markeret med sort. Forbind lederen, der er markeret med sort, med den sorte skrueklemme på subwooferen (se tilslutningskema på illustration til højre) og den sorte klemme på subwoofer ⑧. Skru skruelukningen for den pågældende klemme på subwooferen ca. fem omgange opad mod uret. Før lederenden ind i skrueklemmen (foroven i højre side), og spænd skrueklemmen til med uret. Den tråd, der ikke er markeret, forbindes med de røde klemmer.

Tilslut bøsning 220 - 240 V ⑨ på subwoofer med medfølgende netkabel til stikkontakt 220 - 240 V 50/60 Hz.

Converter Digital Audiolink / Audiolink — Front venstre Front højre Center Loewe Subwoofer —Netkabel Bag venstre Bag højre Netværkskabel Loewe TV apparat (SL2xx)

Tilslutning

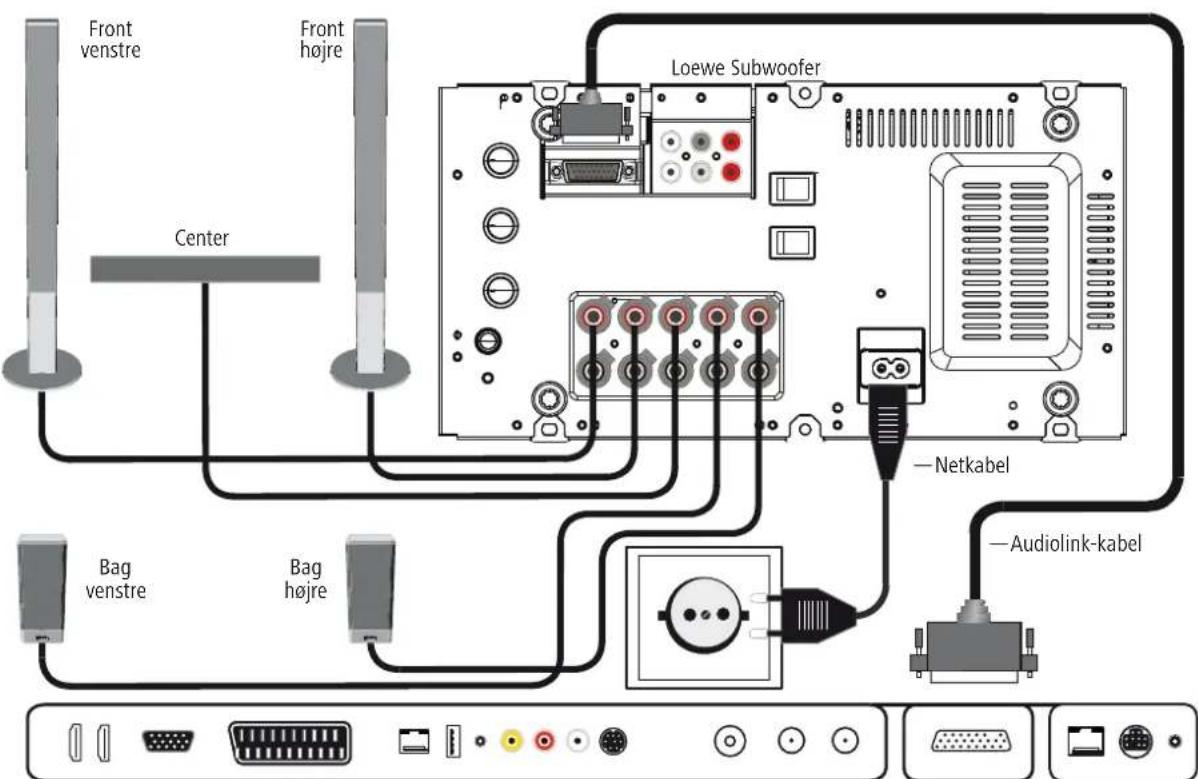

Kabelføring Loewe TV apparat (L27xx/SL1xx) - Loewe subwoofer - højttaler

Tv-apparatet skal være udstyret med integreret digital multikanal audiodekoder. Hvis dette ikke er leveret fra fabrikken, henvend Dem venligst til Deres forhandler og spørg efter et passende Loewe udstyrssæt.

Subwooferen kan enten tilsluttes via et Audiolink-kabel (ekstra tilbehør) eller forbindes trådløst via det tilvalgte Module Wireless AudioLink med en kompatibel lydkilde.

Hvis subwooferen tilsluttes via Audiolink-kablet, monteres den med det 25-pole-de stik på tv-apparatet og på subwooferen.(Bøsning Audiolink ②).

Tilslut højttalerkablet til højttaleren iht. installationsvejledningen. En af de to ledere i højttalerkablet er normalt markeret med sort. Forbind lederen, der er markeret med sort, med den sorte skrueklemme på subwooferen (se tilslutningskema på illustration til højre) og den sorte klemme på subwoofer ⑧. Skru skruelukningen for den pågældende klemme på subwooferen ca. fem omgange opad mod uret. Før lederenden ind i skrueklemmen (foroven i højre side), og spænd skrueklemmen til med uret. Den tråd, der ikke er markeret, forbindes med de røde klemmer.

Tilslut bøsning 220 - 240 V ⑨ på subwoofer med medfølgende netkabel til stikkontakt 220 - 240 V 50/60 Hz.

Front venstre Front højre Center Loewe Subwoofer —Netkabel —Audiolink-kabel Bag venstre Bag højre

Loewe TV apparat (L27xx/SL1xx)

Ibrugtagning og indstilling

Kontroller, at alle kabler er korrekt tilsluttet, før De starter med ibrugtagning og indstilling.

Tænde og slukke for subwoofer

Tænd subwoofer ved at bringe netafbryder ⑪ i position ON.

Drift med Loewe TV apparater

Hvis subwooferen er tilsluttet som beskrevet på side 42 eller 43, og Auto Mode-kontakten ⑩ er i positionen OFF, behøver De ikke længere at tænde og slukke subwooferen separat. Når subwooferen er tændt første gang, tændes og slukkes den automatisk sammen med Loewe tv'et.

Automatisk drift med andrer audiokilder

Hvis Auto Mode-kontakt ⑩ er afbrudt (ON) og der er audio signal på Cinch bøsningen Line IN Front Left/Center/Front Right tændes subwoofer automatisk. Efter 10 min. uden audiosignal på denne bøsning slukkes subwoofer automatisk.

Subwoofer kan tænde automatisk hvis der er støjsignaler på audioledningen. Sluk apparatet på netafbryder ⑪.

Subwoofer kan slukke ved meget lange stille passager. ∅g lydstyrken.

Indstillinger på Loewe tv-apparatet

Tilmeld subwoofer som beskrevet i manual for Loewe TV under "Drift ekstraudstyr" hhv. "Eksternt udstyr".

Indstilling af equalizeren

Med drejeknappen Equalizer ⑤ kan De indstille en sænkning eller hævning af det dybeste lydfrekvensområde (20 Hz - 50 Hz) for basgengivelsen.

• Hvis subwooferen står i nærheden af rummets hjørne, skal drejeknappen Equalizer ⑤ stilles mere i retning mod -3 dB.
• Hvis subwooferen står i nærheden af en væg, skal drejeknappen Equalizer stå nærmere midterstillingen.
• Hvis subwooferen står frit i rummet, skal drejeknappen Equalizer⑤ stilles mere i retning mod +3 dB.

Basstyrke

Med regulatoren Bass Intensity (basintensitet) ③ kan De indstille bassens grundlydstyrke som De foretrækker den.

Indstilling af grænsefrekvens

Med regulatoren Crossover Frequency ④ har De mulighed for at indstille grænsefrekvensen for basgengivelsen, alt efter hvilke højttalere De har tilsluttet, mellem 50 Hz og 250 Hz.

For Loewe audiosystemer skal regulatoren indstilles på 250 Hz, som beskrevet på side 42 eller 43, da grænsefrekvensen indstilles i Loewe-audiokilderne (tv-apparatet).

Wireless

Stil omskifter Wireless ⑥ i position OFF når subwoofer er tilsluttet en signalkilde via kabel, da der ellers ikke høres en tone.

Sæt afbryderen Wireless ⑥ i stilling ON, hvis du vil forbinde subwooferen trådløst med en kompatibel lydkilde.

Aktiver koblingstilstanden som beskrevet i betjeningsvejledningen til den pågældende lydkilde. Betjen tasten Wireless Pairing (trådløs parring) ⑦ på subwooferen med en spids genstand. Ved vellykket tilkobling vises en meddelelse på lydkildens display. Hvis tilkoblingen ikke udføres vellykket, prøv igen og reducer afstanden mellem subwooferen og lydkilden.

Afdækning af subwooferen

Efter De har foretaget indstillingerne som beskrevet under "Ibrugtagning og indstilling", sættes afdækningen tilbage på subwooferens bagside.

Tekniske data

Loewe Subwoofer

Driftstemperatur [°C] 5 ... 40

Luftfugtighed [%] (uden kondensering) 30 ... 90

Dimensioner (B x H x D) 43 x 24,4 x 35,5 cm

Vægt [Kg] 12,6

Digitale sluttrin 6 kanaler

Princip 1-vejs basrefleks aktiv

Bestykning 1x bass 200 mm

Belastning subwoofer - kanal 150 (sinus) / 225 Watt (maks. musik)

Belastning andre kanaler 5x 75 (Sinus) / 100 Watt (maks. musik)

Netspænding [Volt 50/60 Hz] 220 - 240

Maks. strømforbrug [Watt] 400

Nominelt strømforbrug [Watt] 110

Strømforbrug i Standby [Watt] < 0,5

Basintensitet [dB] ±6

Frekvensområde subwoofer (akustisk) 36 Hz - 250 Hz - 3 dB

Frekvensområde andre kanaler 20 Hz - 22 kHz - 3dB

Højttaler impedans [Ohm] 4

Netafbryder Ja

Driftsformsomskifter Ja

Alle rettigheder forbeholdes, også for oversættelsen.

Design og tekniske data kan ændres uden forudgående varsel.

Disposal

Papkasse og emballage

I overensstemmelse med gældende regler vedrørende bortskaffelse af emballage, kan emballagen afleveres hos forhandleren til genbrug. Men vi anbefaler, at kasse og pakkematerialer opbevares, så apparatet kan transporteres under de sikreste betingelser, hvis behovet opstår.

Apparatet

Bemærk: Regler for korrekt tilbagetagelse, håndtering og videre udnyttelse af brugte elektroniske apparater er fastsat i EU-direktiv 2002/96

I overensstemmelse hermed skal brugte elektroniske apparater bortskaffes særskilt. Apparatet må ikke smides ud som almindeligt husholdningsaffald! Brugte apparater kan du aflevere gratis på genbrugsstationer, eller du kan indlevere det hos din forhandler i forbindelse med køb af et nyt lignende apparat. Du kan få mere information hos din kommune.
