Type de produit	Caisson de basses actif (Subwoofer)
Marque et modèle	Loewe Subwoofer 525 (réf. 69211T/U/W10-30)
Dimensions (L x H x P)	43 x 24,4 x 35,5 cm
Poids	12,6 kg
Alimentation secteur	220-240 V, 50/60 Hz
Puissance consommée max.	400 W
Puissance consommée en veille	< 0,5 W
Plage de transmission (subwoofer)	36 Hz – 250 Hz (-3 dB)
Plage de transmission (autres canaux)	20 Hz – 22 kHz (-3 dB)
Puissance de sortie (canal subwoofer)	150 W (sinus) / 225 W (musique max.)
Puissance de sortie (autres canaux)	5 x 75 W (sinus) / 100 W (musique max.)
Impédance des haut-parleurs	4 ohms
Haut-parleur intégré	1 x 200 mm (basses)
Principe acoustique	Bass-reflex, actif
Connectivité filaire	Audiolink (25 pôles D-Sub), câble secteur, bornes à vis pour haut-parleurs (avant gauche, centre, avant droit, arrière gauche, arrière droit)
Connectivité sans fil	Optionnelle via module Wireless Audiolink (réf. 71223080)
Réglages	Égaliseur (20-50 Hz), intensité des basses (±6 dB), fréquence de coupure (50-250 Hz), mode Auto ON/OFF
Température de fonctionnement	5 °C à 40 °C
Humidité de fonctionnement	30 % à 90 % (sans condensation)
Entretien et nettoyage	Nettoyer avec un chiffon humide doux, sans produits corrosifs
Sécurité	Ne pas ouvrir l'appareil, éviter l'eau et les flammes nues, débrancher en cas d'orage ou d'absence prolongée
Accessoires inclus	Câble secteur, câble Audiolink (6 m) ou Converter Digital Audiolink/Audiolink + câble réseau selon variante, couvercle de protection
Pièces détachées et réparabilité	Adressez-vous à votre revendeur Loewe pour toute réparation ; accessoires optionnels disponibles (support, câbles, module sans fil)
Informations générales	Conçu pour une utilisation avec téléviseurs Loewe (châssis L27xx/SL1xx/SL2xx) ; s'allume/s'éteint automatiquement avec le téléviseur

FOIRE AUX QUESTIONS - Subwoofer 525 LOEWE

Comment connecter le Subwoofer 525 à mon téléviseur Loewe ?

Vous pouvez le connecter via un câble Audiolink (pour les modèles L27xx/SL1xx) ou via un câble réseau avec le Converter Digital Audiolink/Audiolink (pour les modèles SL2xx). Branchez le câble entre la prise Audiolink du téléviseur et celle du subwoofer. Pour une connexion sans fil, utilisez le Module Wireless Audiolink (optionnel).

Le subwoofer s'allume-t-il automatiquement ?

Oui, si l'interrupteur Auto Mode est sur OFF et qu'il est connecté à un téléviseur Loewe, il s'allume et s'éteint automatiquement avec le téléviseur. En mode ON (pour d'autres sources), il s'allume en présence de signal audio et s'éteint après 10 minutes sans signal.

Comment régler l'égaliseur et l'intensité des basses ?

Utilisez le bouton rotatif Equalizer pour ajuster les fréquences 20-50 Hz : tournez vers -3 dB si le subwoofer est près d'un coin, vers +3 dB s'il est au centre de la pièce. Le régulateur Bass Intensity permet de régler la puissance sonore des graves de ±6 dB.

Où placer le subwoofer pour un meilleur rendu sonore ?

Placez-le par terre, de préférence dans la zone avant de la pièce. Évitez les obstacles à l'arrière (laissez >10 cm d'espace). Pour des basses optimales, éloignez-le des murs si possible. Ne le placez pas à proximité de sources de chaleur ou en plein soleil.

Puis-je brancher des haut-parleurs passifs sur ce subwoofer ?

Oui, le subwoofer dispose de bornes à vis pour cinq canaux : avant gauche, centre, avant droit, arrière gauche et arrière droit. Respectez les polarités (noir = moins, rouge = plus). L'impédance des haut-parleurs doit être de 4 ohms.

Comment nettoyer le Subwoofer 525 ?

Utilisez un chiffon humide, doux et propre sans produits d'entretien corrosifs. Ne vaporisez pas de liquide directement sur l'appareil.

Que faire en cas d'absence prolongée ou d'orage ?

Débranchez la fiche secteur pour éviter les dommages dus aux surtensions. En cas d'absence, éteignez l'appareil via l'interrupteur réseau.

Comment réinitialiser ou coupler le subwoofer en mode sans fil ?

Assurez-vous que l'interrupteur Wireless est sur ON. Activez le mode de couplage sur la source audio, puis appuyez avec un objet pointu sur la touche Wireless Pairing à l'arrière. Un message confirme la connexion.

Quelle est la consommation en veille ?

La consommation en veille est inférieure à 0,5 watt, ce qui est très économique.

Où trouver des pièces détachées ou faire réparer l'appareil ?

Adressez-vous à votre revendeur Loewe pour toute réparation. Les accessoires (supports, câbles, module sans fil) sont disponibles sous référence. Ne tentez pas d'ouvrir l'appareil vous-même.

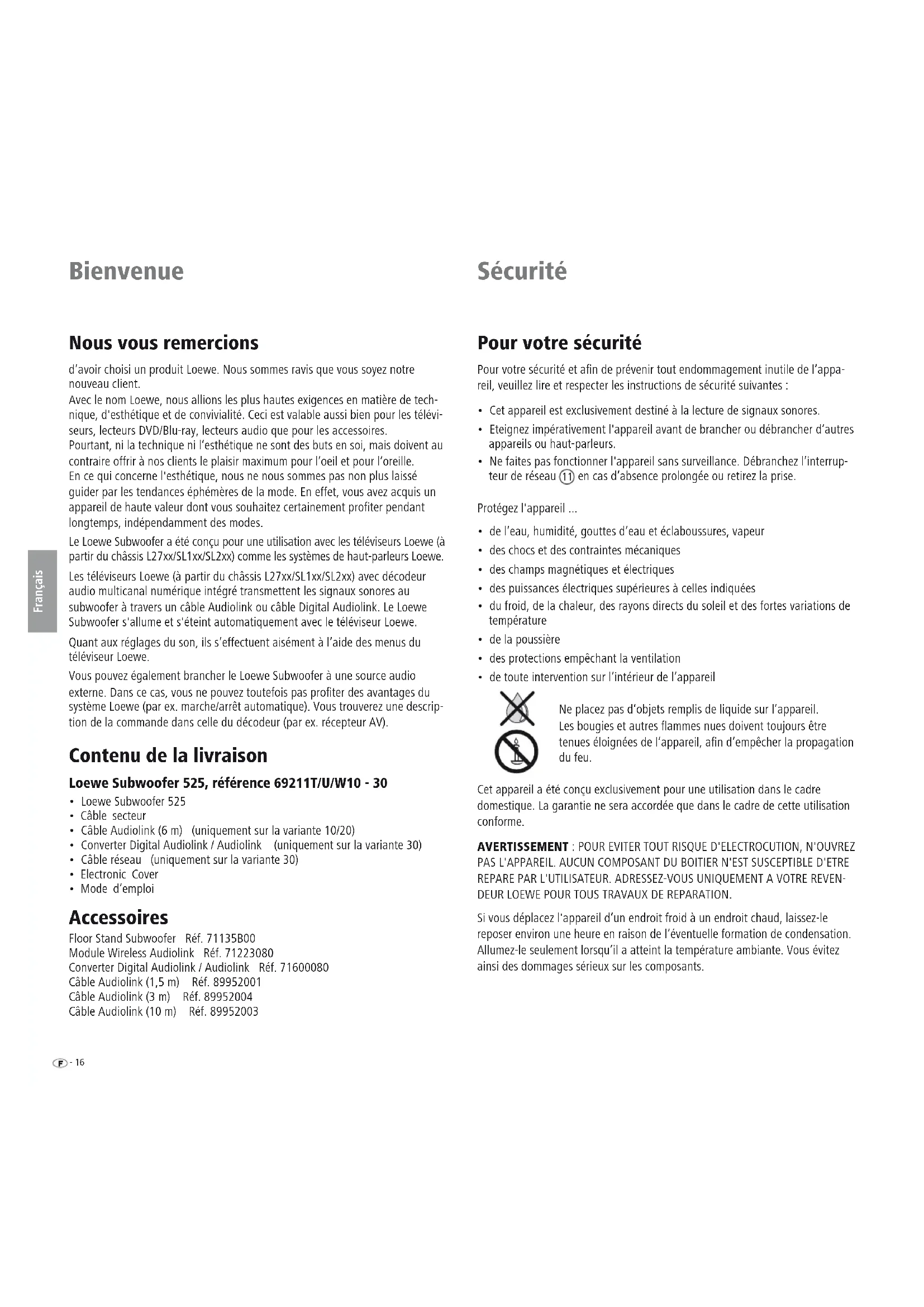

MODE D'EMPLOI Subwoofer 525 LOEWE

Nous vous remercions

d'avoir choisi un produit Loewe. Nous sommes ravis que vous soyez notre nouveau client.

Avec le nom Loewe, nous allions les plus hautes exigences en matière de technique, d'esthétique et de convivialité. Ceci est valable aussi bien pour les téléviseurs, lecteurs DVD/Blu-ray, lecteurs audio que pour les accessoires.

Pourtant, ni la technique ni l'esthétique ne sont des buts en soi, mais doivent au contraire offrir à nos clients le plaisir maximum pour l'oeil et pour l'oreille. En ce qui concerne l'esthétique, nous ne nous sommes pas non plus laissé guider par les tendances éphémères de la mode. En effet, vous avez acquis un appareil de haute valeur dont vous souhaitez certainement profiter pendant longtemps, indépendamment des modes.

Le Loewe Subwoofer a été conçu pour une utilisation avec les téléviseurs Loewe (à partir du châssis L27xx/SL1xx/SL2xx) comme les systèmes de haut-parleurs Loewe.

Les téléviseurs Loewe (à partir du châssis L27xx/SL1xx/SL2xx) avec décodeur audio multicanal numérique intégré transmettent les signaux sonores au subwoofer à travers un câble Audiolink ou câble Digital Audiolink. Le Loewe Subwoofer s'allume et s'éteint automatiquement avec le téléviseur Loewe.

Quant aux réglages du son, ils s'effectuent aisément à l'aide des menus du téléviseur Loewe.

Vous pouvez également brancher le Loewe Subwoofer à une source audio externe. Dans ce cas, vous ne pouvez toutefois pas profiter des avantages du système Loewe (par ex. marche/arrêt automatique). Vous trouverez une description de la commande dans celle du décodeur (par ex. récepteur AV).

Contenu de la livraison

Loewe Subwoofer 525, référence 69211T/U/W10 - 30

• Loewe Subwoofer 525
- Câble secteur
• Câble Audiolink (6 m) (uniquement sur la variante 10/20)
- Converter Digital Audiolink / Audiolink (uniquement sur la variante 30)
• Câble réseau (uniquement sur la variante 30)
- Electronic Cover
- Mode d'emploi

Accessoires

Floor Stand Subwoofer Réf. 71135B00

Module Wireless Audiolink Réf. 71223080

Converter Digital Audiolink / Audiolink Réf. 71600080

Câble Audiolink (1,5 m) Réf. 89952001

Câble Audiolink (3 m) Réf. 89952004

Câble Audiolink (10 m) Réf. 89952003

Sécurité

Pour votre sécurité

Pour votre sécurité et afin de prévenir tout endommagement inutile de l'appareil, veuillez lire et respecter les instructions de sécurité suivantes :

• Cet appareil est exclusivement destiné à la lecture de signaux sonores.
• Eteignez impérativement l'appareil avant de brancher ou débrancher d'autres appareils ou haut-parleurs.
• Ne faites pas fonctionner l'appareil sans surveillance. Débranchez l'interrupteur de réseau ⑪ en cas d'absence prolongée ou retirez la prise.

Protégez l'appareil ...

• de l'eau, humidité, gouttes d'eau et éclaboussures, vapeur
  • des chocs et des contraintes mécaniques
  • des champs magnétiques et électriques
  • des puissances électriques supérieures à celles indiquées
• du froid, de la chaleur, des rayons directs du soleil et des fortes variations de température
• de la poussière
  • des protections empêchant la ventilation
  • de toute intervention sur l'intérieur de l'appareil

Ne placez pas d'objets remplis de liquide sur l'appareil. Les bougies et autres flammes nues doivent toujours être tenues éloignées de l'appareil, afin d'empêcher la propagation du feu.

Cet appareil a été conçu exclusivement pour une utilisation dans le cadre domestique. La garantie ne sera accordée que dans le cadre de cette utilisation conforme.

AVERTISSEMENT : POUR EVITER TOUT RISQUE D'ELECTROCUTION, N'OUVREZ PAS L'APPAREIL. AUCUN COMPOSANT DU BOITIER N'EST SUSCEPTIBLE D'ETRE REPARE PAR L'UTILISATEUR. ADRESSEZ-VOUS UNIQUEMENT A VOTRE REVENDEUR LOEWE POUR TOUS TRAVAUX DE REPARATION.

Si vous déplacez l'appareil d'un endroit froid à un endroit chaud, laissez-le reposer environ une heure en raison de l'éventuelle formation de condensation. Allumez-le seulement lorsqu'il a atteint la température ambiante. Vous évitez ainsi des dommages sérieux sur les composants.

Entretien / Mise en place

Nettoyage

Nettoyez l'appareil uniquement avec un tissu humide, doux et propre (sans aucun produit d'entretien corrosif).

Installation du subwoofer

L'essentiel

• Placez l'appareil sur un support stable et plat.
• N'installez pas l'appareil à proximité d'une puissante source de chaleur ou ne l'exposez pas au rayonnement direct du soleil.
• Lors de l'installation dans une armoire ou dans une étagère fermée : laissez environ 10 cm d'espace libre autour de l'appareil afin que l'air puisse circuler librement et pour éviter une accumulation de chaleur.
• En cas d'orage, débranchez la fiche de secteur. Les surtensions dues à un coup de foudre peuvent endommager l'appareil tant via l'installation d'antenne que via le secteur.
• En cas d'absence prolongée, débranchez la fiche de secteur.
• La fiche de secteur doit être accessible facilement afin de pouvoir à tout moment débrancher l'appareil du réseau.
• Installez les câbles audio, de haut-parleurs et d'alimentation électrique de façon à ce qu'il ne puissent pas être endommagés. Le câble d'alimentation électrique ne doit pas être plié ni posé sur une arrête vive, ni être piétiné, ni exposé à des substances chimiques ; cette dernière instruction vaut pour l'ensemble de l'installation. Un câble d'alimentation dont l'isolation est endommagée peut entraîner des décharges électriques et représente un danger d'incendie, il doit donc être impérativement remplacé avant d'utiliser plus longtemps l'appareil.
• Lorsque vous débranchez la fiche de secteur, ne tirez pas sur le câble mais sur le boîtier de la fiche. Les conducteurs dans la fiche de secteur peuvent être endommagés et entraîner un court-circuit lorsque vous la brancherez.
• Les haut-parleurs génèrent des champs magnétiques qui agissent dans l'environnement du boîtier. C'est pourquoi nous recommandons de respecter un écart minimum > 0,5 m avec les appareils sensibles aux champs magnétiques comme par ex. les téléviseurs CRT, les supports magnétiques de données, etc.

Subwoofer

Vous pouvez installer le subwoofer par terre à l'endroit de votre choix. Nous recommandons de libérer la zone avant de la pièce en veillant toutefois à ce que les basses puissent être restituées sur le côté et vers le bas dans toute leur intensité.

Attention : ne jamais empêcher la libre circulation de l'air sur la partie arrière du subwoofer. Veillez à toujours respecter un écart suffisant (> 10 cm) par rapport au sol ou au mur.

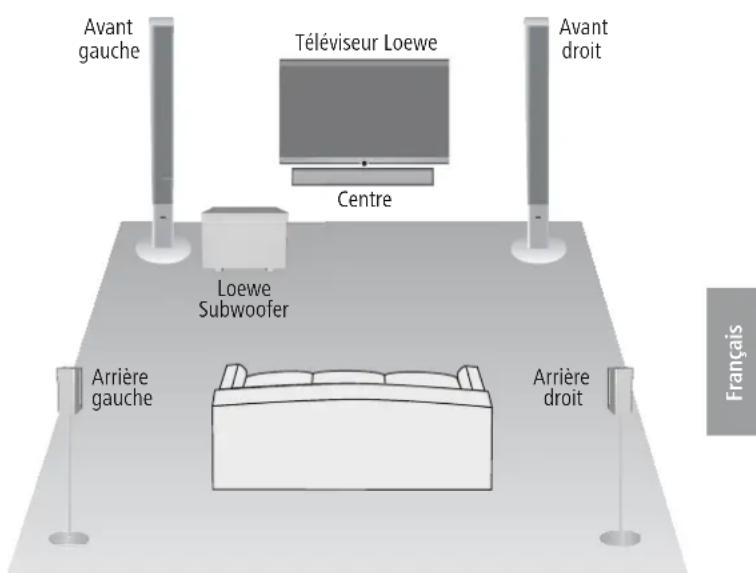

Proposition de disposition Surround 5.1

Le raccordement

Câblage téléviseur Loewe (SL2xx) – Loewe Subwoofer – Haut-parleurs

→ Le téléviseur doit être équipé d'une prise Digital Audiolink.

Vous pouvez raccorder le caisson de basses soit via un câble réseau (Cat. 5e ou supérieure) et le Converter Digital Audiolink / Audiolink (inclus dans la livraison du Loewe Subwoofer 525, réf. 69211T/U/W30), soit au moyen d'un Module Wireless AudioLink disponible sous forme d'option supplémentaire avec source audio compatible. Si vous raccordez le subwoofer via le câble réseau, branchez le Converter Digital Audiolink / Audiolink avec la fiche 25 pôles Audiolink ^② du subwoofer. Connectez la prise Digital Audiolink du téléviseur au câble réseau avec la prise du Converter Digital Audiolink / Audiolink.

Branchez le câble du haut-parleur au haut-parleur selon la notice d'installation correspondante. L'un des deux brins du câble du haut-parleur porte normalement une marque noire. Reliez le brin marqué en noir à la borne à vis noire du subwoofer ⑧(schéma de raccordement, voir illustration ci-dessous) et à la borne noire du haut-parleur. Désérrez pour cela la capsule à vis de la borne du subwoofer dans le sens contraire des aiguilles d'une montre d'environ 5 tours. Enfilez l'embout du câble dans la borne à vis (sur le côté, en haut à droite) et vissez la borne à vis dans le sens des aiguilles d'une montre. Reliez les conducteurs ne portant aucun marquage aux bornes rouges.

Branchez la prise 220 - 240 V ⑨ du subwoofer à une prise électrique 220 - 240 V 50/60 Hz au moyen du câble secteur.

Le raccordement

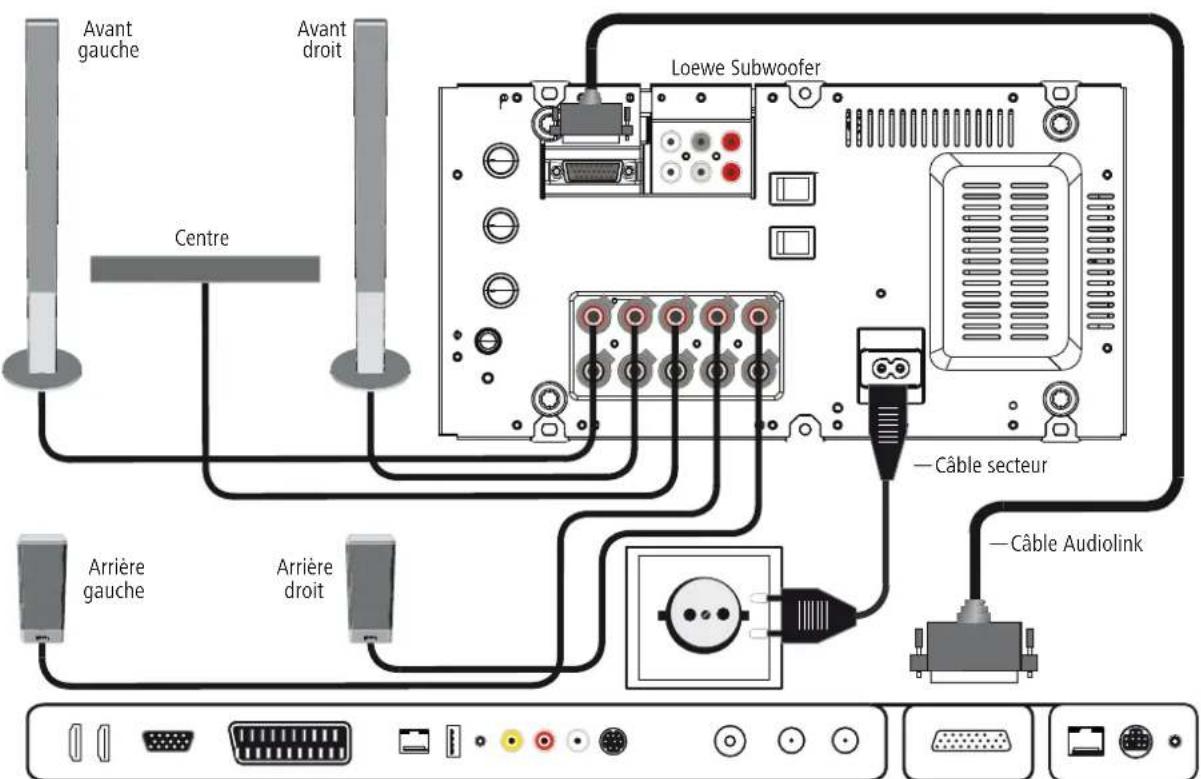

Câblage téléviseur Loewe (L27xx/SL1xx) – Loewe Subwoofer – Haut-parleurs

Le téléviseur doit être équipé d'un décodeur audio multicanal numérique intégré. Si cela n'est pas le cas dans la configuration usine, veuillez vous adresser à votre revendeur en lui demandant une extension de Loewe adaptée.

Vous pouvez raccorder le Subwoofer via un câble Audiolink en option ou encore, à une source audio sans fil compatible, via le module sans fil Wireless AudioLink adaptable en option.

Si vous raccordez le Subwoofer via le câble Audiolink, branchez-le avec la fiche 25 pôles au téléviseur Loewe et au Subwoofer (prise Audiolink ②).

Branchez le câble du haut-parleur au haut-parleur selon la notice d'installation correspondante. L'un des deux brins du câble du haut-parleur porte normalement une marque noire. Reliez le brin marqué en noir à la borne à vis noire du subwoofer ⑧(schéma de raccordement, voir illustration ci-dessous) et à la borne noire du haut-parleur. Désérrez pour cela la capsule à vis de la borne du subwoofer dans le sens contraire des aiguilles d'une montre d'environ 5 tours. Enfilez l'embout du câble dans la borne à vis (sur le côté, en haut à droite) et vissez la borne à vis dans le sens des aiguilles d'une montre. Reliez les conducteurs ne portant aucun marquage aux bornes rouges.

Branchez la prise 220 - 240 V ⑨ du subwoofer à une prise électrique 220 - 240 V 50/60 Hz au moyen du câble secteur.

Téléviseur Loewe (L27xx - SL1xx)

Mise en service et réglage

Avant de commencer la mise en service et les réglages, assurez-vous que tous les câbles sont correctement raccordés.

Mise en marche / Arrêt du subwoofer

Mettez le subwoofer sur la position ON à l'aide de l'interrupteur de réseau ⑪.

Fonctionnement avec les téléviseurs Loewe

Si le subwoofer est branché comme décrit à la page 18 ou 19 et que l'interrupteur Auto Mode ⑩ est sur la position OFF, vous n'avez alors plus besoin d'allumer ou d'éteindre le subwoofer séparément. Après la première mise en marche du subwoofer, celui-ci s'activera et se désactivera automatiquement avec le téléviseur Loewe.

Mode automatique avec d'autres sources audio

Le subwoofer s'allume automatiquement si l'interrupteur Auto Mode ⑩ est sur la position ON et en présence de signaux audio sur les prises cinch Line IN Front Left/Center/Front Right. Le subwoofer s'éteint automatiquement au bout de 10 minutes en l'absence de signal audio.

Le subwoofer peut s'allumer automatiquement en cas de signaux parasites sur les câbles audio. Eteignez alors le téléviseur à l'aide de l'interrupteur réseau ⑪.
Le subwoofer peut s'éteindre automatiquement en cas de longs passages d'un niveau sonore très bas. Augmentez dans ce cas le volume.

Réglages sur le téléviseur Loewe

Inscrivez le subwoofer en suivant la procédure visée dans la notice d'utilisation de votre téléviseur Loewe à la section « Utilisation d'appareils supplémentaires » / « Appareils externes ».

Régler l'égaliseur

Le bouton rotatif Equalizer ⑤ vous permet de régler la diminution ou l'augmentation des fréquences les plus basses (20 Hz à 50 Hz) pour la lecture des basses.

• Lorsque le subwoofer se trouve à proximité d'un angle de la pièce, tournez le bouton Equalizer ⑤ plus vers -3 dB.
• Lorsque le subwoofer se trouve à proximité d'un mur, amenez le bouton Equalizer en position centrale.
• Lorsque le subwoofer se trouve en plein milieu de la pièce, tournez le bouton Equalizer ⑤ plus vers le +3 dB.

Intensité des basses

Grâce au régulateur Bass Intensity ③, vous pouvez paramétrer la puissance sonore de base des graves comme vous le désirez.

Régler la fréquence seuil

Avec le régulateur Crossover Frequency ④, vous pouvez régler la fréquence seuil pour la restitution des basses en fonction des haut-parleurs raccordés, entre 50 Hz et 250 Hz.

Pour les systèmes audio de Loewe, comme décrits à la page 18 ou 19 le régulateur doit être configuré sur 250 Hz car la fréquence seuil sera pilotée dans la source de signaux (téléviseur).

Wireless

Mettez le bouton Wireless ⑥ sur la position OFF, si vous avez branché le subwoofer par câble à une source audio, vous risquez sinon de ne pas entendre le son.

Mettez l'interrupteur Wireless ⑥ en position ON lorsque vous souhaitez connecter, sans fil, le Subwoofer à une source audio compatible.

Activez le mode de couplage comme indiqué dans la notice d'utilisation de la source audio correspondante. À l'aide d'un objet pointu, actionnez la touche Wireless Pairing ⑦ du Subwoofer. Un message s'affiche sur l'écran de la source audio pour confirmer la réussite de la connexion. En cas d'échec de la connexion, réessayez et réduisez la distance séparant le Subwoofer de la source audio.

Couvercle de protection du subwoofer

Après avoir procédé aux réglages dans l'option « Mise en service et réglage », remettre en place le couvercle sur la face arrière du subwoofer.

Caractéristiques techniques

Loewe Subwoofer

Température de fonctionnement [°C] 5 ... 40

Humidité [%] (pas de condensation) 30 ... 90

Dimensions [I x H x P en cm] 43 x 24,4 x 35,5

Poids [kg] 12,6

Etages de sortie numériques 6 canaux

Principe 1 voie Bassreflex, active

Equipement 1x basses 200 mm

Résistance du canal subwoofer 150 (sinus) / 225 watts (musique max.)

Résistances des autres canaux 5x 75 (sinus) / 100 watts (musique max.)

Tension de réseau [volts 50/60 Hz] 220 - 240

Puissance consommée max. [watts] 400

Puissance consommée nominale [watts] 110

Puissance consommée en veille [watts] < 0,5

Intensité des basses [dB] ±6

Plage de transmission subwoofer (acoustique) 36 Hz – 250 Hz - 3dB

Plage de transmission autres canaux 20 Hz – 22 kHz - 3dB

Impédance haut-parleurs [ohms] 4

Interrupteur de réseau Oui

Mode interrupteur Oui

Lien système Audiolink 25 pôles D-Sub

Notices

Date de rédaction 07.14. 6 édition

© Loewe Technologies GmbH, Kronach

Tous droits réservés, y compris ceux de la traduction.

Des modifications de design et des caractéristiques techniques peuvent être apportées sans avis préalable.

Elimination des déchets

Emballage et carton

Pour la mise au rebut de l'emballage, nous avons, selon les décrets nationaux, versé une rémunération à des entreprises de récupération pour collecter les emballages chez nos revendeurs. Nous vous conseillons cependant de conserver le carton original et les matériaux d'emballage afin de garantir une protection optimale de l'appareil lorsque celui-ci doit être transporté.

L'appareil

Attention : la directive européenne 2002/96/CE réglemente la reprise, le traitement et le recyclage corrects des appareils électroniques usagés.

C'est pourquoi les appareils électroniques usagés doivent être éliminés séparément des autres. Lors de son élimination, ne jetez pas l'appareil dans les ordures ménagères ! Si vous achetez un appareil neuf similaire, vous pouvez déposer votre ancien appareil gratuitement dans l'un des point de reprise indiqués, voire chez votre revendeur spécialisé. Pour de plus amples informations concernant la reprise (également pour les pays qui ne sont pas membres de l'UE), adressez-vous à votre administration compétente.
