MANUAL DE USUARIO Subwoofer 525 LOEWE

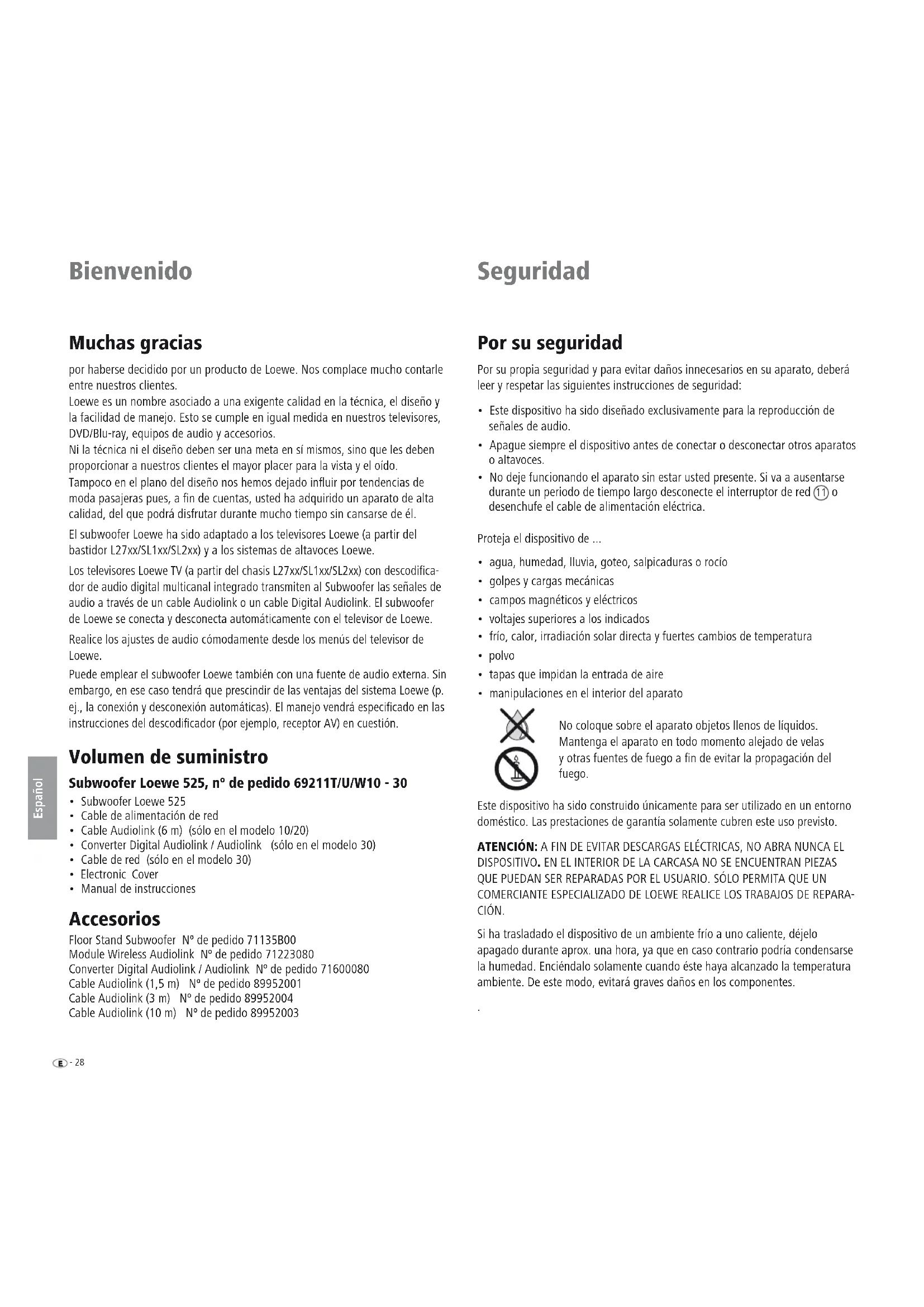

por haberse decidido por un producto de Loewe. Nos complace mucho contarle entre nuestros clientes.

Loewe es un nombre asociado a una exigente calidad en la técnica, el diseño y la facilidad de manejo. Esto se cumple en igual medida en nuestros televisores, DVD/Blu-ray, equipos de audio y accesorios.

Ni la técnica ni el diseño deben ser una meta en sí mismos, sino que les deben proporcionar a nuestros clientes el mayor placer para la vista y el oído.

Tampoco en el plano del diseño nos hemos dejado influir por tendencias de moda pasajeras pues, a fin de cuentas, usted ha adquirido un aparato de alta calidad, del que podrá disfrutar durante mucho tiempo sin cansarse de él.

El subwoofer Loewe ha sido adaptado a los televisores Loewe (a partir del bastidor L27xx/SL1xx/SL2xx) y a los sistemas de altavoces Loewe.

Los televisores Loewe TV (a partir del chasis L27xx/SL1xx/SL2xx) con descodificador de audio digital multicanal integrado transmiten al Subwoofer las señales de audio a través de un cable Audiolink o un cable Digital Audiolink. El subwoofer de Loewe se conecta y desconecta automáticamente con el televisor de Loewe.

Realice los ajustes de audio cómodamente desde los menús del televisor de Loewe.

Puede emplear el subwoofer Loewe también con una fuente de audio externa. Sin embargo, en ese caso tendrá que prescindir de las ventajas del sistema Loewe (p. ej., la conexión y desconexión automáticas). El manejo vendrá especificado en las instrucciones del descodificador (por ejemplo, receptor AV) en cuestión.

Volumen de suministro

Subwoofer Loewe 525, n° de pedido 69211T/U/W10 - 30

• Subwoofer Loewe 525
• Cable de alimentación de red
• Cable Audiolink (6 m) (sólo en el modelo 10/20)
• Converter Digital Audiolink / Audiolink (sólo en el modelo 30)
• Cable de red (sólo en el modelo 30)
• Electronic Cover
• Manual de instrucciones

Accesorios

Floor Stand Subwoofer N° de pedido 71135B00

Module Wireless Audiolink N° de pedido 71223080

Converter Digital Audiolink / Audiolink N° de pedido 71600080

Cable Audiolink (1,5 m) N° de pedido 89952001

Cable Audiolink (3 m) N° de pedido 89952004

Cable Audiolink (10 m) N° de pedido 89952003

Seguridad

Por su seguridad

Por su propia seguridad y para evitar daños innecesarios en su aparato, deberá leer y respetar las siguientes instrucciones de seguridad:

• Este dispositivo ha sido diseñado exclusivamente para la reproducción de señales de audio.
• Apague siempre el dispositivo antes de conectar o desconectar otros aparatos o altavoces.
• No deje funcionando el aparato sin estar usted presente. Si va a ausentarse durante un periodo de tiempo largo desconecte el interruptor de red ⑪ o desenchufe el cable de alimentación eléctrica.

Proteja el dispositivo de ...

• agua, humedad, lluvia, goteo, salpicaduras o rocío
  • golpes y cargas mecánicas
• campos magnéticos y eléctricos
  • voltajes superiores a los indicados
• frío, calor, irradiación solar directa y fuertes cambios de temperatura
• polvo
• tapas que impidan la entrada de aire
• manipulaciones en el interior del aparato

No coloque sobre el aparato objetos llenos de líquidos. Mantenga el aparato en todo momento alejado de velas y otras fuentes de fuego a fin de evitar la propagación del fuego.

Este dispositivo ha sido construido únicamente para ser utilizado en un entorno doméstico. Las prestaciones de garantía solamente cubren este uso previsto.

ATENCIÓN: A FIN DE EVITAR DESCARGAS ELÉCTRICAS, NO ABRA NUNCA EL DISPOSITIVO. EN EL INTERIOR DE LA CARCASA NO SE ENCUENTRAN PIEZAS QUE PUEDAN SER REPARADAS POR EL USUARIO. SÓLO PERMITA QUE UN COMERCIANTE ESPECIALIZADO DE LOEWE REALICE LOS TRABAJOS DE REPARACIÓN.

Si ha trasladado el dispositivo de un ambiente frío a uno caliente, déjelo apagado durante aprox. una hora, ya que en caso contrario podría condensarse la humedad. Enciéndalo solamente cuando éste haya alcanzado la temperatura ambiente. De este modo, evitará graves daños en los componentes.

Cuidado / Colocación

Limpieza

Limpie el dispositivo utilizando sólo un paño húmedo, suave y limpio (sin productos de limpieza agresivos).

Colocación del subwoofer

Puntos básicos

• Coloque el dispositivo sobre una base uniforme y estable.
• No coloque el dispositivo en las proximidades de fuentes de calor potentes ni en lugares expuestos a la radiación solar directa.
• Si lo instala en un armario o en una estantería cerrada, deje un espacio libre de aprox. 10 cm alrededor del dispositivo para que el aire pueda circular libremente y no se produzca ninguna acumulación de calor y presión acústica.

- En caso de tormenta, desenchufe el cable de red. Las sobretensiones causadas por rayos pueden ocasionar daños en el aparato tanto a través del sistema de antena como a través de la red eléctrica.

- Si va a ausentarse una larga temporada, es aconsejable desenchufar el reproductor de la red eléctrica.

- Se debe tener fácil acceso al enchufe de red para poder desconectar el aparato de la red en cualquier momento.

- Coloque los cables de altavoz y de audio de manera que no puedan sufrir daños. El cable de redno se debe doblar ni colocar sobre bordes afilados, tampoco se debe pisar ni exponer a productos químicos; este último punto también se debe aplicar a todo el equipo. Si el cable tiene el aislamiento dañado puede provocar fallos en la corriente y existe el peligro de incendios, por lo que deberá cambiarse antes de poner el dispositivo en funcionamiento.

- Cuando retire el enchufe de red, no tire del cable, sino de la cubierta del enchufe. En caso contrario, los cables del interior del enchufe podrían sufrir daños y provocar un cortocircuito al volver a ser conectado a la red.

- Los altavoces crean zonas de dispersión magnética que actúan alrededor de la carcasa. Recomendamos una distancia mínima de > 0,5m a los aparatos sensibles a los campos magnéticos, como los aparatos CRT-TV, soportes de datos magnéticos, etc.

Subwoofer

El subwoofer puede colocarse en el lugar que prefiera sobre el suelo.

Le recomendamos colocar el dispositivo en la parte delantera de la habitación correspondiente, pero de tal manera que los bajos puedan emitirse libremente hacia los laterales y hacia abajo.

Atención: La entrada de aire en la parte trasera del subwoofer no debe obstaculizarse bajo ninguna circunstancia. Asegúrese de que el dispositivo está lo suficientemente distanciado (> 10 cm) de la base o de la pared.

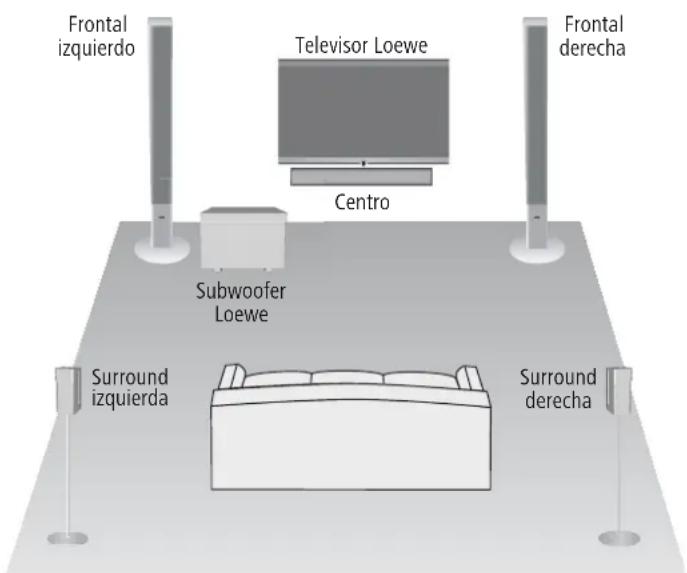

Propuesta de colocación para una solución Surround 5.1

Frontal izquierdo Television Loewe Centro Frontal derecha Subwoofer Loewe Surround izquierda Surround derecha

Conexión

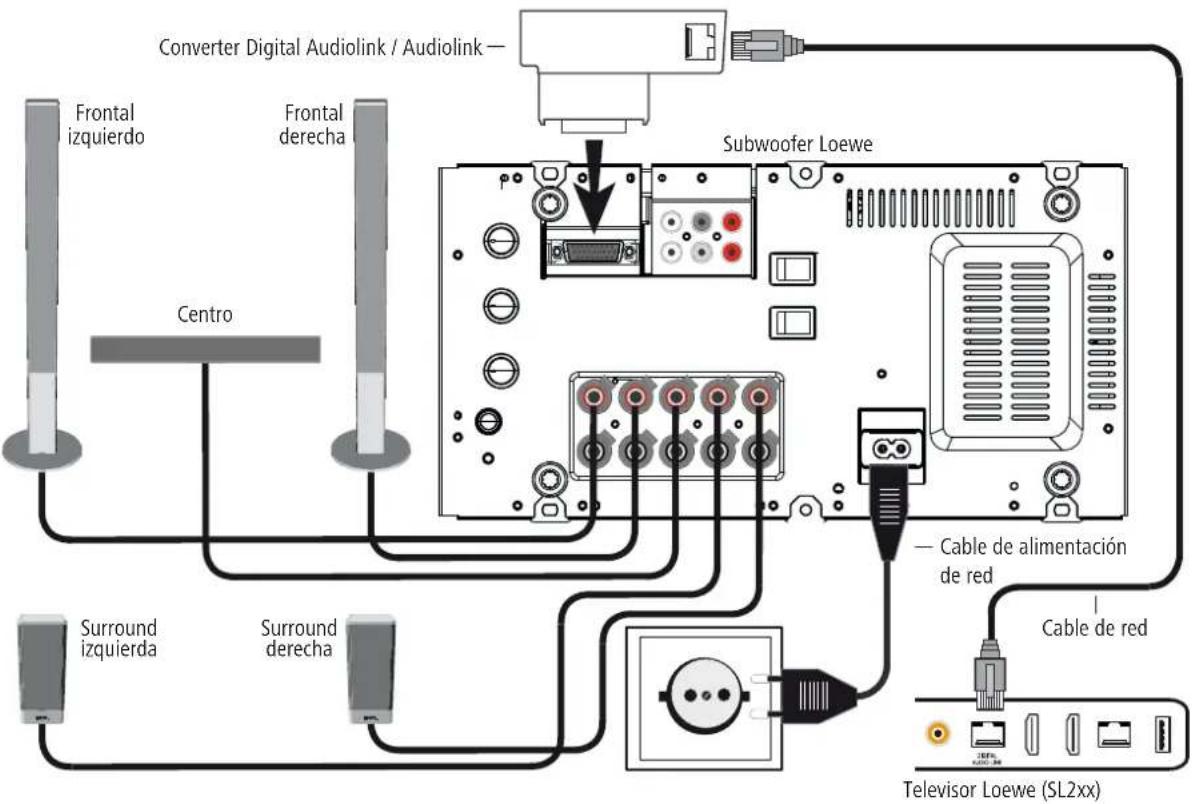

Cableado del televisor Loewe (SL2xx) – Subwoofer Loewe – Altavoz

El televisor debe estar equipado con un conector Digital Audiolink.

Puede conectar el Subwoofer a través de un cable de red (Cat. 5e o superior) y del Converter Digital Audiolink / Audiolink (incluido en el volumen de suministro del Loewe Subwoofer 525, n.º de ped. 69211T/U/W30) o a través del Module Wireless AudioLink opcional con una fuente de audio inalámbrica compatible.

Si conecta el Subwoofer a través del cable de red, monte el Converter Digital Audiolink / Audiolink en el conector de 25 polos Audiolink ② del Subwoofer. Conecte el conector Digital Audiolink del televisor con el cable de red (CAT5E) a través del conector Converter Digital Audiolink / Audiolink.

Conecte el cable de altavoz al altavoz siguiendo las instrucciones de instalación. Uno de los dos conductores del cable de altavoz suele tener una marca negra. Conecte el conductor de la marca negra con el borne negro del subwoofer ⑧ (consulte el esquema de conexiones en la ilustración abajo) y con el borne negro del altavoz. Para ello, gire el cierre de rosca de cada uno de los bornes del Subwoofer en el sentido contrario a las agujas del reloj (aprox. 5 giros). Introduzca el extremo del alambre en el borne (lateralmente arriba a la derecha) y cierre el borne girándolo en el sentido de las agujas del reloj. Conecte los conductores que no están marcados con los bornes rojos.

Conecte con el cable de red suministrado el conector 220 - 240 V ⑨ del subwoofer con un enchufe de 220-240V 50/60 Hz.

Converter Digital Audiolink / Audiolink — Frontal izquierdo Frontal derecha Centro Subwoofer Loewe Surround izquierda Surround derecha Cable de alimentación de red Cable de red Televisor Loewe (SL2xx)

Conexión

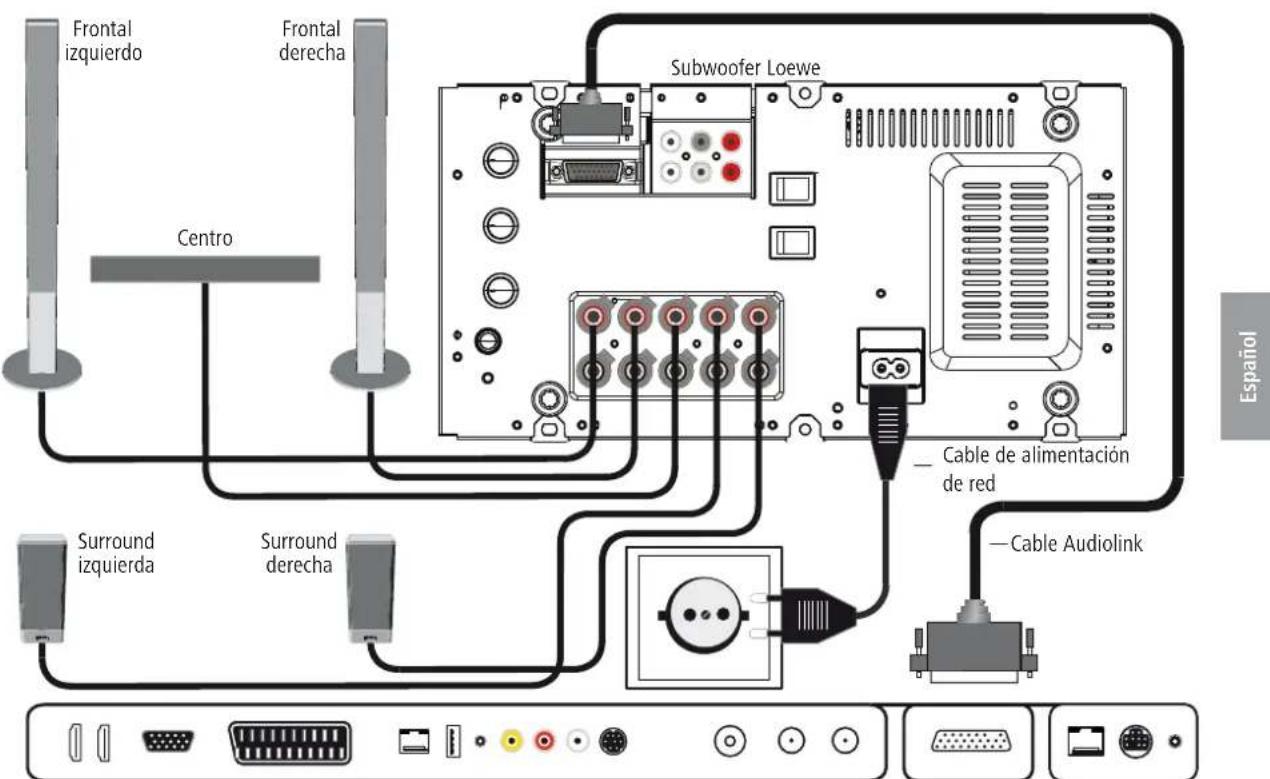

Cableado del televisor Loewe (L27xx/SL1xx) – Subwoofer Loewe – Altavoz

El televisor debe estar equipado con un descodificador de audio digital multi- canal integrado. En caso de que éste no venga incluido de fábrica, adquiera en su distribuidor un kit de ampliación Loewe adecuado.

Puede conectar de forma alámbrica el subwoofer a través de un cable de Audio-link opcional o de un Module Wireless AudioLink adicional opcional con una fuente de audio compatible.

Si conecta el subwoofer a través de un cable Audiolink, móntelo con un enchufe de 25 polos en el televisor Loewe y en el subwoofer (clavija Audiolink ②).

Conecte el cable de altavoz al altavoz siguiendo las instrucciones de instalación. Uno de los dos conductores del cable de altavoz suele tener una marca negra. Conecte el conductor de la marca negra con el borne negro del subwoofer ⑧ (consulte el esquema de conexiones en la ilustración abajo) y con el borne negro del altavoz. Para ello, gire el cierre de rosca de cada uno de los bornes del Subwoofer en el sentido contrario a las agujas del reloj (aprox. 5 giros). Introduzca el extremo del alambre en el borne (lateralmente arriba a la derecha) y cierre el borne girándolo en el sentido de las agujas del reloj. Conecte los conductores que no están marcados con los bornes rojos.

Conecte con el cable de red suministrado el conector 220 - 240 V ⑨ del subwoofer con un enchufe de 220-240V 50/60 Hz.

Frontal izquierdo Frontal derecha Centro Subwoofer Loewe _ Cable de alimentación de red Surround izquierda Surround derecha —Cable Audiolink Español

Televisor Loewe (L27xx - SL1xx)

Puesta en funcionamiento y configuración

Antes de proceder a la puesta en funcionamiento y realizar los ajustes, asegúrese de que todos los cables están correctamente conectados.

Apagar/encender el subwoofer

Con el interruptor de red ⑪ conecte el subwoofer en la posición ON.

Funcionamiento con los televisores Loewe

Si el subwoofer se ha conectado tal como se describe en la página 30 o 31 y el interruptor Auto Mode ^10 se encuentra en OFF, no será necesario encender y apagar el subwoofer por separado. Después de encender el subwoofer por primera vez, éste se encenderá y apagará siempre con el televisor Loewe.

Funcionamiento automático con otras fuentes de audio

Si el interruptor Auto Mode ⑩ está en la posición ON y las señales de audio están en los conectores Cinch Line IN Front Left/Center/Front Right, el subwoofer se enciende automáticamente. Tras 10 minutos sin señal de audio en estos conectores, se desconecta el subwoofer automáticamente.

El subwoofer se puede conectar automáticamente si hay señales parásitas en los cables de audio. Desconecte el dispositivo con el interruptor de red ⑪.
El subwoofer se puede desconectar automáticamente en pasos más largos y muy silenciosos. Suba el volumen.

Ajustes en el televisor Loewe

Registre el subwoofer tal como se describe en el manual de instrucciones de su televisor Loewe, en "Funcionamiento de otros aparatos" / "Aparatos externos".

Ajustar ecualizador

Con el botón giratorio Equalizer ⑤ puede elevar o reducir las gamas de frecuencia más bajas (20 Hz - 50 Hz) para la reproducción de los bajos.

• Si el subwoofer está situado cerca de una esquina, ajuste el botón giratorio Equalizer ⑤ hacia -3 dB.
• Si está cerca de una pared, sitúe el botón giratorio Equalizer en la posición central.
• Si el subwoofer no está cerca de ninguna pared, coloque el botón giratorio Equalizer ⑤ hacia +3 dB.

Intensidad de graves

Con el regulador Bass Intensity ③ puede ajustar el volumen predeterminado de los bajos según sus preferencias.

Ajuste de la frecuencia límite

El regulador Crossover Frequency ④ le permite ajustar la frecuencia límite para la reproducción de graves entre 50 Hz y 250 Hz, según los altavoces que tenga conectados.

En el caso de sistemas de audio de Loewe, como se describe en la página 30 o 31, el regulador debe ajustarse a 250 Hz, ya que la frecuencia límite se ajusta en las fuentes de audio de Loewe (TV).

Wireless

Coloque el interruptor Wireless ⑥ en la posición OFF, si ha conectado el subwoofer a través del cable a una fuente de audio, ya que, de lo contrario, no se escuchará el audio.

Coloque el conmutador Wireless ⑥ en la posición ON, si desea conectar el subwoofer de forma inalámbrica con una fuente de audio compatible.

Active el modo de acoplamiento como se describe en el manual de instrucciones de la fuente de audio correspondiente. Active con un objeto puntiagudo el botón Wireless Pairing ⑦ en el subwoofer. Si la recepción es correcta aparecerá una nota en la pantalla de la fuente de audio. Si la recepción no es correcta, inténtelo de nuevo y reduzca la distancia del subwoofer a la fuente de audio.

Cubierta del Subwoofer

Una vez que haya realizado los ajustes descritos en "Puesta en funcionamiento y configuración", vuelva a colocar la cubierta en la parte trasera del Subwoofer.

Datos técnicos

Subwoofer Loewe

Temperatura de funcionamiento [°C] 5 ... 40

Humedad [%] (sin condensación) 30 ... 90

Dimensiones [An x Al x F en cm] 43 x 24,4 x 35,5

Masa [kg] 12,6

Salidas digitales 6 canales

Principio 1 Bass-reflex de una vía, activo

Piezas 1x Bass 200 mm

Capacidad de carga del canal de subwoofer 150 (Sinus) / 225 vatios (máx. música)

Capacidad de carga de otros canales 5x 75 (Sinus) / 100 vatios (máx. música)

Tensión de red [Volt 50/60 Hz] 220 - 240

Consumo de potencia máx. [vatios] 400

Consumo de potencia nominal [vatios] 110

Consumo de potencia en modo de espera (standby) [vatios] < 0,5

Intensidad de graves [dB] ±6

Rango de transmisión Subwoofer (acústico) 36 Hz – 250 Hz - 3dB

Rango de transmisión de otros canales 20 Hz – 22 kHz - 3dB

Impedancia de altavoces [ohmnios] 4

Interruptor de red Sí

Interruptor modo de funcionamiento Sí

Fecha de redacción 07/14. 6. edición

© Loewe Technologies GmbH, Kronach

Reservados todos los derechos, incluidos los referentes a la traducción.

Pueden llevarse a cabo modificaciones de diseño y características técnicas sin previo aviso.

Eliminación

Embalaje y cartón

Para la eliminación del embalaje, de acuerdo con las legislaciones nacionales, diversas empresas se encargarán de recoger el embalaje en la sede de nuestros distribuidores. Sin embargo, es recomendable conservar la caja de cartón y el material de embalaje originales en buen estado y guardarlo con el fin de transportar el aparato con una protección óptima cuando fuese necesario.

El dispositivo

Atención: la Directiva europea 2002/96/CE regula la retirada, el tratamiento y el aprovechamiento de los aparatos electrónicos usados.

Por ello, los aparatos electrónicos usados deben desecharse por separado. Le rogamos que no deposite este aparato en la basura doméstica corriente. Puede depositar su aparato usado de forma gratuita en los puntos de recogida autorizados o bien entregarlo en su comercio especializado al comprar un nuevo aparato similar. Para más detalles sobre la recogida (también en el caso de países no pertenecientes a la UE), consulte a las autoridades locales.
