KÄYTTÖOHJE Subwoofer 525 LOEWE
Loewe TV-Gerät (L27xx - SL1xx)

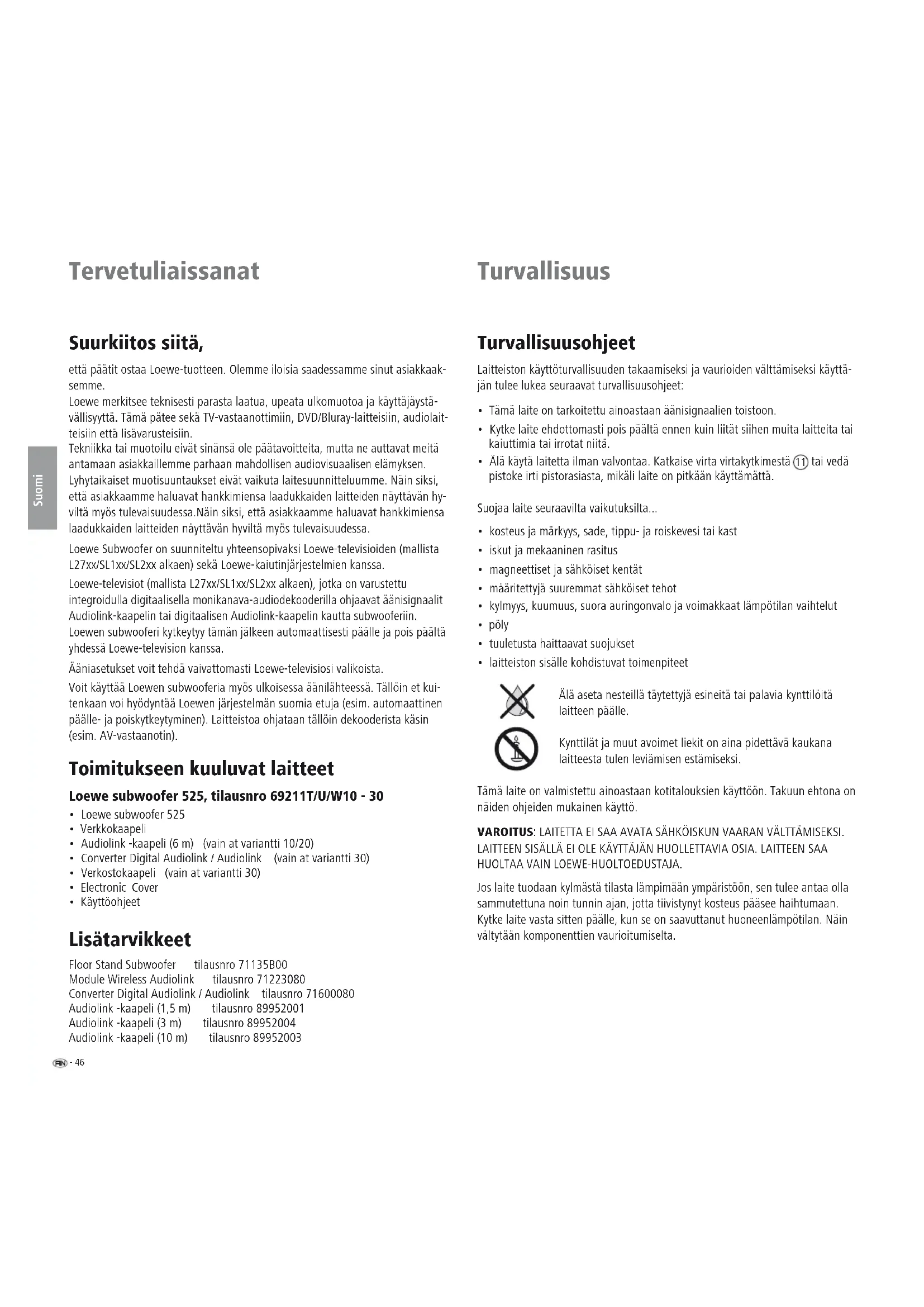

että päätit ostaa Loewe-tuotteen. Olemme iloisia saadessamme sinut asiakkaaksemme.
Loewe merkitsee teknisesti parasta laatua, upeata ulkomuotoa ja käyttäjäystä- vällisyyttä. Tämä pätee sekä TV-vastaanottimiin, DVD/Bluray-laitteisiin, audiolait- teisiin että lisävarusteisiin.
Tekniikka tai muotoilu eivät sinänsä ole päätavoitteita, mutta ne auttavat meitä antamaan asiakkaillemme parhaan mahdollisen audiovisuaalisen elämyksen.
Lyhytaikaiset muotisuuntaukset eivät vaikuta laitesuunnitteluumme. Näin siksi, että asiakkaamme haluavat hankkimiensa laadukkaiden laitteiden näyttävän hyviltä myös tulevaisuudessa. Näin siksi, että asiakkaamme haluavat hankkimiensa laadukkaiden laitteiden näyttävän hyviltä myös tulevaisuudessa.
Loewe Subwoofer on suunniteltu yhteensopivaksi Loewe-televisioiden (mallista L27xx/SL1xx/SL2xx alkaen) sekä Loewe-kaiutinjärjestelmien kanssa.
Loewe-televisiot (mallista L27xx/SL1xx/SL2xx alkaen), jotka on varustettu integroidulla digitaalisella monikanava-audiodekooderilla ohjaavat äänisignaalit Audiolink-kaapelin tai digitaalisen Audiolink-kaapelin kautta subwooferiin.
Loewen subwooferi kytkeytyy tämän jälkeen automaattisesti päälle ja pois päältä yhdessä Loewe-television kanssa.
Ääniasetukset voit tehdä vaivattomasti Loewe-televisiosi valikoista.
Voit käyttää Loewen subwooferia myös ulkoisessa äänilähteessä. Tällöin et kuitenkaan voi hyödyntää Loewen järjestelmän suomia etuja (esim. automaattinen päälle- ja poiskytkeytyminen). Laitteistoa ohjataan tällöin dekooderista käsin (esim. AV-vastaanotin).
Toimitukseen kuuluvat laitteet
Loewe subwoofer 525, tilausnro 69211T/U/W10 - 30
• Loewe subwoofer 525
- Verkkokaapeli
• Audiolink -kaapeli (6 m) (vain at variantti 10/20)
- Converter Digital Audiolink / Audiolink (vain at variantti 30)
• Verkostokaapeli (vain at variantti 30)
- Electronic Cover
- Käyttöohjeet
Lisätarvikkeet
Floor Stand Subwoofer tilausnro 71135B00
Module Wireless Audiolink tilausnro 71223080
Converter Digital Audiolink / Audiolink tilausnro 71600080
Audiolink -kaapeli (1,5 m) tilausnro 89952001
Audiolink -kaapeli (3 m) tilausnro 89952004
Audiolink -kaapeli (10 m) tilausnro 89952003
Turvallisuus
Turvallisuusohjeet
Laitteiston käyttöturvallisuuden takaamiseksi ja vaurioiden välttämiseksi käyttäjän tulee lukea seuraavat turvallisuusohjeet:
- Tämä laite on tarkoitettu ainoastaan äänisignaalien toistoon.
- Kytke laite ehdottomasti pois päältä ennen kuin liität siihen muita laitteita tai kaiuttimia tai irrotat niitä.
- Älä käytä laitetta ilman valvontaa. Katkaise virta virtakytkimestä ⑪ tai vedä pistoke irti pistorasiasta, mikäli laite on pitkään käyttämättä.
Suojaa laite seuraavilta vaikutuksilta...
- kosteus ja märkyys, sade, tippu- ja roiskevesi tai kast
- iskut ja mekaaninen rasitus
- magneettiset ja sähköiset kentät
- määritettyjä suuremmat sähköiset tehot
- kylmyys, kuumuus, suora auringonvalo ja voimakkaat lämpötilan vaihtelut
• pöly
• tuuletusta haittaavat suojukset - laitteiston sisälle kohdistuvat toimenpiteet
Älä aseta nesteillä täytettyjä esineitä tai palavia kynttilöitä laitteen päälle.
Kynttilät ja muut avoimet liekit on aina pidettävä kaukana laitteesta tulen leviämisen estämiseksi.
Tämä laite on valmistettu ainoastaan kotitalouksien käyttöön. Takuun ehtona on näiden ohjeiden mukainen käyttö.
VAROITUS: LAITETTA EI SAA AVATA SÄHKÖISKUN VAARAN VÄLTTÄMISEKSI. LAITTEEN SISÄLLÄ EI OLE KÄYTTÄJÄN HUOLLETTAVIA OSIA. LAITTEEN SAA HUOLTAA VAIN LOEWE-HUOLTOEDUSTAJA.
Jos laite tuodaan kylmästä tilasta lämpimään ympäristöön, sen tulee antaa olla sammutettuna noin tunnin ajan, jotta tiivistynyt kosteus pääsee haihtumaan. Kytke laite vasta sitten päälle, kun se on saavuttanut huoneenlämpötilan. Näin vältytään komponenttien vaurioitumiselta.
Hoito / Asentaminen
Puhdistus.
Puhdista laite vain veteen kostutetulla, pehmeällä ja puhtaalla liinalla (älä käytä voimakkaita puhdistusaineita).
Subwooferin asennus
Perusperiaatteet
• Aseta laite tukevalle, tasaiselle alustalle.
- Älä sijoita laitetta voimakkaiden lämmönlähteiden lähettyville, äläkä suoraan auringonvaloon.
- Asennus kaappiin tai suljetulle hyllylle: Jätä noin 10 cm tyhjää tilaa laitteen ympärille, jotta ilma pääsee kiertämään vapaasti ja jotta lämmön ja äänen aiheuttama paine ei pakkaudu.
- Vedä virtapistoke irti ukkosenilmalla. Salamaniskun aiheuttama ylijännite saattaisi vaurioittaa laitetta sekä antennin että virtaverkon kautta.
- Irrota verkkopistoke myös, jos laitetta ei ole tarkoitus käyttää pitkään aikaan.
- Virtapistokkeen on oltava helposti saatavilla, jotta laite voidaan irrottaa virtaverkosta milloin tahansa.
- Vedä ääni-, kaiutin- ja virtajohto sillä tavoin, että ne eivät voi vaurioitua. Virtajohtoa ei saa taittaa eikä vetää terävien kulmien ympäri, sitä ei saa tallata eikä asettaa alttiiksi kemikaaleille, viimeisin kielto koskee koko laitteistoa. Sellaisen virtajohdon käyttämisesta, jonka eristys on vaurioitunut, saattaa olla seurauksena sähköisku ja ne aiheuttavat myös tulipalon vaaran. Tällainen virtajohto on vaihdettava ehdottomasti ennen laitteen käytön jatkamista.
- Kun irrotat virtajohdon, vedä pistokkeen kotelosta, älä johdosta. Muutoin pistokkeessa olevat kaapelit voivat vaurioitua ja aiheuttaa oikosulun, kun pistoke työnnetään jälleen pistorasiaan.
- Kaiuttimet tuottavat magneettisen kentän, joka vaikuttaa kotelon ulkopuolellakin. On suositeltavaa jättää > 0,5 metrin vähimmäisetäisyys magneettikentille herkkiin laitteisiin kuten esim. CRT-televisioihin, magneettisiin tallentimiin jne.
Subwooferi
Subwooferi voidaan asettaa mihin tahansa kohtaan lattialle.
Suosittelemme tähän tarkoitukseen huoneen etuosaa, mutta sillä tavoin, että bassot pääsevät säteilemään vapaasti sivuille ja alaspäin.
Huomio: Subwooferin takapuolella olevaa ilma-aukkoa ei saa missään nimessä tukkia. Huolehdi siitä, että lattiaan tai seinään jää riittävästi tyhjää tilaa (> 10 cm).

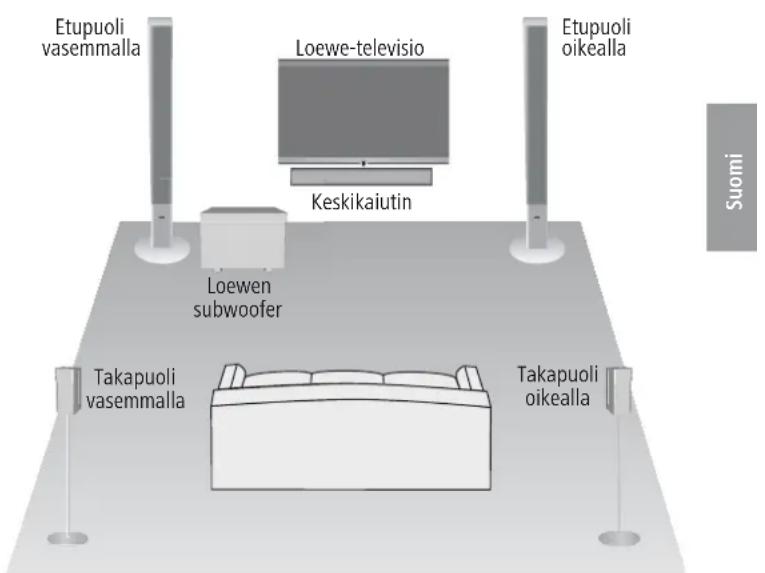

Ehdotus 5.1 Surround -asennusratkaisua varten


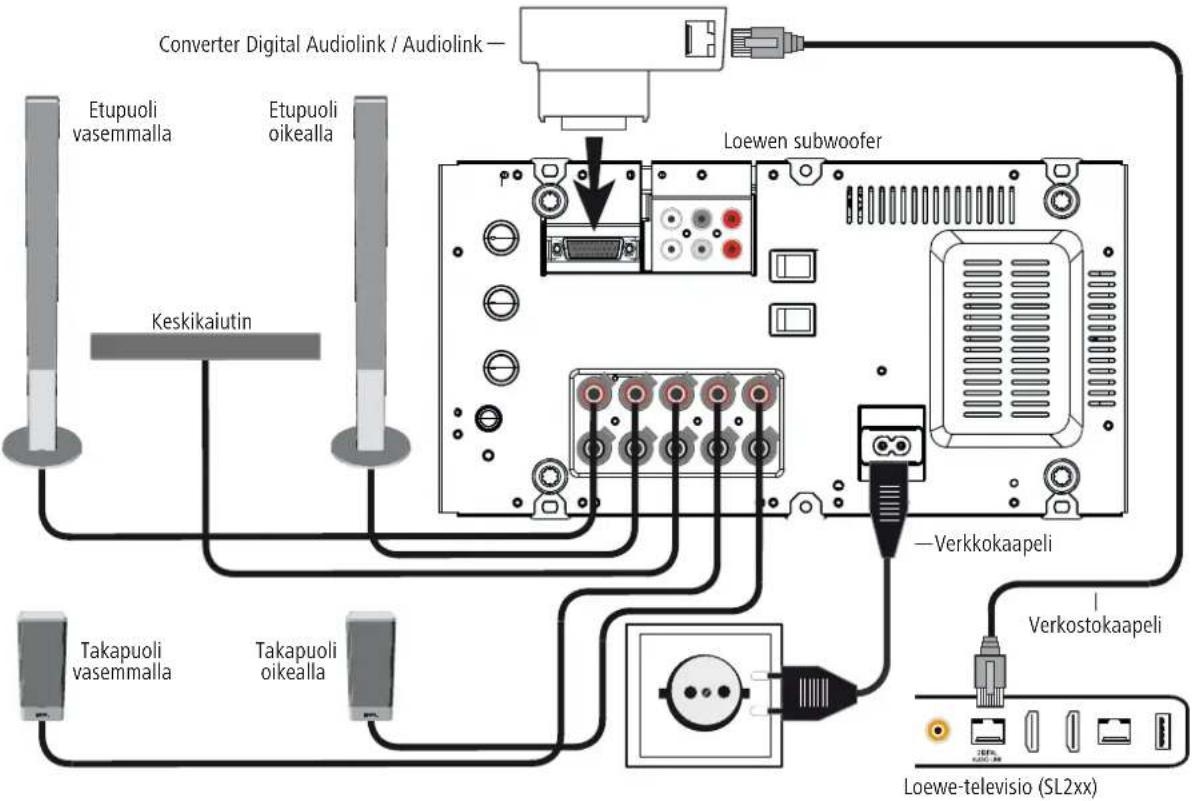

Kaapelointi Loewe-televisio (SL2xx) – Loewe subwoofer – kaiutin
→ Television on oltava varustettu liitännällä Digital Audiolink.
Du kan antingen ansluta subwoofern över en nätverkskabel (Cat. 5e tai korke-ampi) och Converter Digital Audiolink/Audiolink (medföljer leveransen av Loewe Subwoofer 525, best.nr. 69211T/U/W30) eller förbinda trådlöst med en kompatibel ljudkälla över det alternativa tillvalet Module Wireless AudioLink. Jos liität subwooferin verkostokaapelilla, asenna Converter Digital Audiolink/Audiolink subwooferin 25-napaiseen liitäntään Audiolink ^② . Yhdistä television Digital Audiolink -liitäntä verkostokaapelilla Converter Digital Audiolink/Audiolink liitäntään.
Liitä kaiutinkaapeli vastaavan asennusohjeen mukaisesti kaiuttimeen. Toinen kaiuttimen kaapelin kahdesta johtimesta on yleensä merkitty mustalla. Kytke tämä mustalla merkitty johdin subwooferin mustaan liitäntään ⑧ (katso kytkentä alla olevasta kaaviosta) ja kaiuttimen mustaan liitäntään.
Kierrä tätä varten subwooferin liitännän ruuviliitintä n. 5 kierrosta vastapäivään. Työnnä johtimen pää ruuviliittimestä (sivulla yläoikealla) sisään ja käännä ruuviliitintä myötäpäivään. Johtimet, joita ei ole merkitty, kytketään punaisiin liitäntöihin.
Yhdistä subwooferin 220 - 240 V ⑨ -liitäntä 220 - 240 V 50/60 Hz pistorasi- aan.


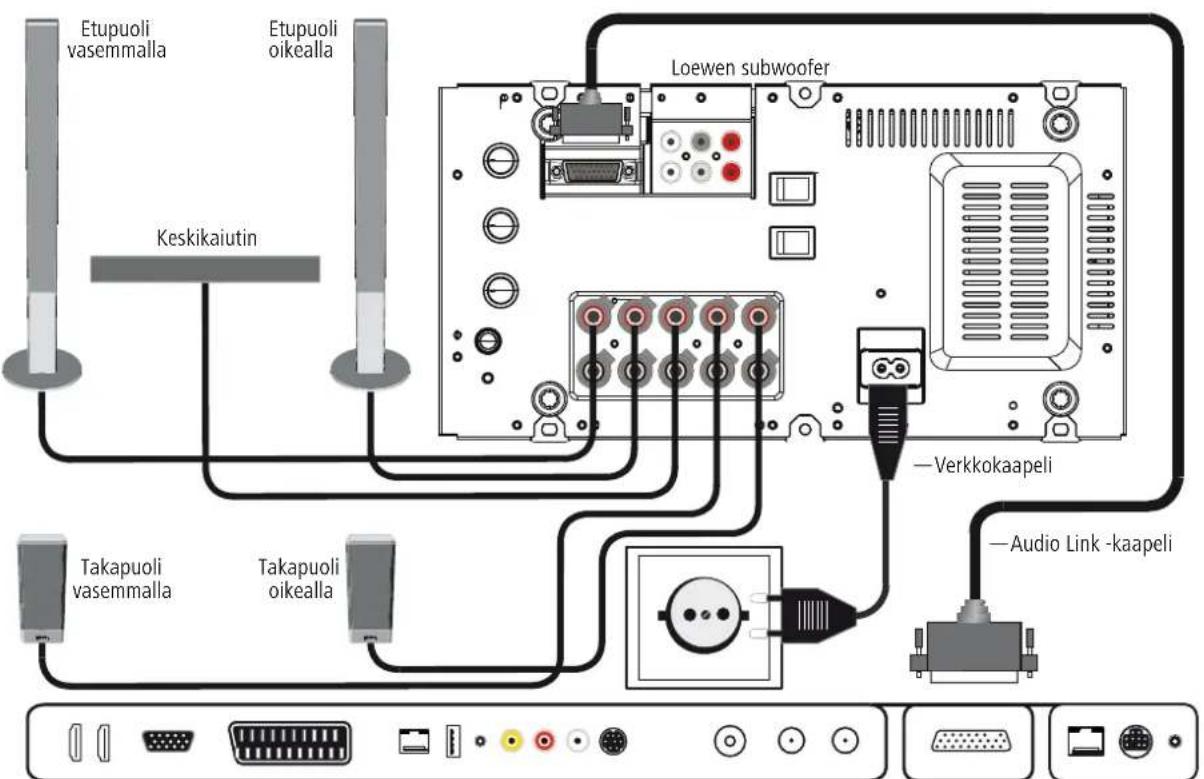

Kaapelointi Loewe-televisio (L27xx/SL1xx) – Loewe subwoofer – kaiutin
- Television on oltava varustettu integroidulla digitaalisella monikanavaisella audio-dekooderilla. Jos näin ei ole, käänny jälleenmyyjäsi puoleen ja tiedustele laitteeseesi sopivaa Loewe-lisälaitetta.
Voit liittää subwooferin yhteensopivaan audiolähteeseen joko lisävarusteena saatavalla Audiolink-kaapelilla tai langattomasti lisävarusteena saatavan jälki-käteen asennettavan Wireless AudioLink -moduulin avulla. Jos liität subwooferin Audiolink-kaapelilla, asenna kaapeli 25-napaisella pistokkeella Loewe-televisioon ja subwooferiin (liitäntä Audiolink ②).
Liitä kaiutinkaapeli vastaavan asennusohjeen mukaisesti kaiuttimeen. Toinen kaiuttimen kaapelin kahdesta johtimesta on yleensä merkitty mustalla. Kytke tämä mustalla merkitty johdin subwooferin mustaan liitäntään ⑧ (katso kytkentä alla olevasta kaaviosta) ja kaiuttimen mustaan liitäntään.
Kierrä tätä varten subwooferin liitännän ruuviliitintä n. 5 kierrosta vastapäivään. Työnnä johtimen pää ruuviliittimestä (sivulla yläoikealla) sisään ja käännä ruuviliitintä myötäpäivään. Johtimet, joita ei ole merkitty, kytketään punaisiin liitäntöihin.
Yhdistä subwooferin 220 - 240 V ⑨ -liitäntä 220 - 240 V 50/60 Hz pistorasi- aan.
Käyttöönotto ja säätö
Varmista, että kaikki johdot on kytketty oikein, ennen kuin otat laitteiston käyttöön ja ryhdyt säätämään sitä.
Subwooferin kytkeminen päälle ja pois
Kytke subwoofer päälle kytkemällä virtakytkin ⑪ asentoon ON.
Käyttö Loewe-televisioiden kanssa
Jos subwoofer on kytketty sivu 48 tai 49 kuvatulla tavalla ja Auto Modekatkaisin ⑩ on asennossa OFF, sinun ei enää tarvitse kytkëä subwooferia erikseen päälle ja pois päältä. Kun subwoofer on kytketty ensimmäisen kerran päälle, se kytkeytyy automaattisesti päälle ja pois yhdessä Loewe-television kanssa.
Automaattinen käyttö muiden äänilähteiden kanssa
Jos kytkin Auto Mode ⑩ on asennossa ON ja cinch-liitännöissä Line IN Front Left/Center/Front Right on audiosignaaleja, subwoofer kytkeytyy automaattisesti päälle. Jos näissä liitännöissä ei ole audiosignaalia 10 minuuttiin, subwoofer kytkeytyy automaattisesti pois päältä.
Subwoofer voi kytkeytyä automaattisesti päälle, jos audiojohdoissa ilmenee häiriösignaaleja. Kytke laite tällöin pois päältä virtakytkimestä ⑪.
Subwoofer voi kytkeytyä pois päältä pidempien, erittäin hiljaisten vaiheiden aikana. Nosta tällöin äänenvoimakkuutta.
Loewe-television asetukset
Rekisteröi subwoofer Loewe-televisiosi käyttöohjeiden luvun "Lisälaitteiden käyttö" tai "Ulkoiset laitteet" ohjeiden mukaisesti.
Taajuuskorjaimen säätäminen
Matalinta taajuusaluetta (20 Hz - 50 Hz) voidaan säätää Equalizer ⑤ -nupilla bassoäänten toistoa varten.
- Jos subwoofer on sijoitettu huoneen nurkan läheisyyteen, aseta Equalizer -nuppi ⑤ enemmän suuntaan -3 dB.
- Jos subwoofer on sijoitettu seinän läheisyyteen, aseta Equalizer-nuppi keskiasentoon.
- Jos subwoofer on sijoitettu huoneen keskelle, aseta Equalizer-nuppi ⑤ enemmän suuntaan +3 dB.
Bassoäänten voimakkuus
Bass Intensity -säätimellä ③ voidaan säätää bassoäänten perusäänenvoi-makkuutta omien mieltymysten mukaan.
Rajataajuuden asetus
Crossover Frequency -säätimellä ④ voit säätää bassontoiston rajataajuuden 50–250 Hz alueelle liitettyjen kaiuttimien mukaan.
Loewe-audiojärjestelmien osalta, katso sivu 48 tai 49, säädin on säädettävä 250 Hz:iin, sillä rajataajuus asetetaan signaalilähteestä (televisio).
Wireless (langaton)
Aseta kytkin Wireless ⑥ asentoon OFF, jos olet liittänyt subwooferin kaapelilla äänilähteeseen, koska muutoin ääntä ei kuulu.
Aseta kytkin Wireless ⑥ asentoon ON, jos haluat yhdistää subwooferin langattomasti yhteensopivaan audiolähteeseen.
Aktivoi kytkentätila kulloisenkin audiolähteen käyttöohjeessa kuvatulla tavalla. Paina subwooferin painiketta Wireless Pairing ⑦ teräväkärkisellä esineellä. Rekisteröinnin onnistuttua audiolähteen näytölle tulee näkyviin ilmoitus. Jos rekisteröinti ei onnistu, yritä uudelleen ja pienennä subwooferin ja audiolähteen välistä etäisyyttä.
Subwooferin suojus
Kun kappaleessa "Käyttöönotto ja säätö" mainitut säädöt on suoritettu, tulee suojus asettaa takaisin paikoilleen subwooferin takapintaan.
Tekniset tiedot
Loewen subwoofer
Käyttölämpötila [°C] 5 ... 40
Kosteus [%] (ei kondenssiveden muodostusta) 30 ... 90
Mitat [L x K x S, cm] 43 x 24,4 x 35,5
Paino [kg] 12,6
Digitaaliset pääteasteet 6 kanavaa
Periaate 1-tie-bassorefl eksi, aktiivinen
Varustus 1x basso 200 mm
Kuormitettavuus subwoofer-kanava 150 (sini) / 225 wattia (maks. musiikki)
Kuormitettavuus muut kanavat 5x 75 (sini) / 100 wattia (maks. musiikki)
Verkkojännite [volttia 50/60 Hz] 220 - 240
Maks. Ottoteho [wattia] 400
Nimellinen ottoteho [wattia] 110
Ottoteho valmiustilassa [wattia] < 0,5
Basson intensiivisyys [dB] ±6
Kuuluvuusalue subwoofer (akustinen) 36 Hz – 250 Hz - 3dB
Kuuluvuusalue muut kanavat 20 Hz - 22 kHz - 3dB
Virtakatkaisin Kyllä
Käyttötapakytkin Kyllä
Line In RCA-liitäntä 6x: FL, keskus, FR, RL, Subw, RR
Järjestelmälinkki Audiolink 25-nap. D-Sub
Julkaisutiedot
Toimituspäivämäärä 07.14. 6. painos
© Loewe Technologies GmbH, Kronach
Kaikki oikeudet, myös käännökseen, pidätetään.
Ulkomuodon ja teknisten tietojen muuttuminen on mahdollista ilman etukäteen annettavaa ilmoitusta.
Käytöstä poistaminen
Pakkaustarvikkeet ja -laatikko
Pakkausmateriaalien hävittämistä koskevien kansallisten määräysten mukaisesti maksamme palkkion valtuutetuille kierrätyspisteille, jotka keräävät pakkausmateriaalit jälleenmyyjiltä. Suosittelemme kuitenkin, että säilytät alkuperäisen pakkauslaatikon ja muut pakkausmateriaalit, jotta laitteen voi tarvittaessa kuljettaa mahdollisimman turvallisesti.
Laite
Huomio: EU-direktiivissä 2002/96/EY on määritetty käytettyjen elektroniikkalaitteiden asianmukainen takaisinotto, käsittely ja kierrätys.
Vanhat elektroniset laitteet on hävitettävä erikseen. Tätä laitetta ei saa hävittää tavallisen kotitalousjätteen mukana. Laitteen voi toimittaa asianmukaiseen keräyspisteeseen ilmaista hävitystä varten tai mahdollisesti antaa uuden laitteen hankinnan yhteydessä jälleenmyyjälle. Muita tietoja palautta-misesta (myös muissa kuin EU-maissa) on saatavissa paikalli-silta viranomaisilta.
