Produkttyp	Aktiv subwoofer (Subwoofer)
Märke och modell	Loewe Subwoofer 525 (ref. 69211T/U/W10-30)
Mått (B x H x D)	43 x 24,4 x 35,5 cm
Vikt	12,6 kg
Nätspänning	220-240 V, 50/60 Hz
Maximal strömförbrukning	400 W
Strömförbrukning i standby	< 0,5 W
Överföringsområde (subwoofer)	36 Hz – 250 Hz (-3 dB)
Överföringsområde (andra kanaler)	20 Hz – 22 kHz (-3 dB)
Uteffekt (subwooferkanal)	150 W (sinus) / 225 W (musik max.)
Uteffekt (andra kanaler)	5 x 75 W (sinus) / 100 W (musik max.)
Högtalarimpedans	4 ohm
Inbyggd högtalare	1 x 200 mm (bas)
Akustisk princip	Bassreflex, aktiv
Trådbunden anslutning	Audiolink (25-polig D-Sub), nätkabel, skruvterminaler för högtalare (vänster fram, center, höger fram, vänster bak, höger bak)
Trådlös anslutning	Valfri via trådlös Audiolink-modul (ref. 71223080)
Inställningar	Equalizer (20-50 Hz), basintensitet (±6 dB), delningsfrekvens (50-250 Hz), Auto ON/OFF-läge
Drifttemperatur	5 °C till 40 °C
Driftfuktighet	30 % till 90 % (ingen kondensation)
Underhåll och rengöring	Rengör med en mjuk, fuktig trasa, utan frätande rengöringsmedel
Säkerhet	Öppna inte apparaten, undvik vatten och öppen eld, koppla bort vid åskväder eller längre frånvaro
Medföljande tillbehör	Nätkabel, Audiolink-kabel (6 m) eller Converter Digital Audiolink/Audiolink + nätverkskabel beroende på variant, skyddskåpa
Reservdelar och reparerbarhet	Kontakta din Loewe-återförsäljare för reparationer; valfria tillbehör finns tillgängliga (stativ, kablar, trådlös modul)
Allmän information	Designad för användning med Loewe-TV (chassi L27xx/SL1xx/SL2xx); slås på/av automatiskt med TV:n

Vanliga frågor - Subwoofer 525 LOEWE

Hur ansluter jag Subwoofer 525 till min Loewe-TV?

Du kan ansluta den via en Audiolink-kabel (för modellerna L27xx/SL1xx) eller via en nätverkskabel med Converter Digital Audiolink/Audiolink (för modellerna SL2xx). Anslut kabeln mellan TV:ns Audiolink-uttag och subwooferns. För trådlös anslutning, använd trådlös Audiolink-modul (tillval).

Slås subwoofern på automatiskt?

Ja, om Auto Mode-omkopplaren är på OFF och den är ansluten till en Loewe-TV, slås den på och av automatiskt med TV:n. I ON-läge (för andra källor) slås den på vid närvaro av ljudsignal och stängs av efter 10 minuter utan signal.

Hur ställer jag in equalizer och basintensitet?

Använd vredet Equalizer för att justera frekvenserna 20-50 Hz: vrid mot -3 dB om subwoofern är nära ett hörn, mot +3 dB om den är i mitten av rummet. Reglaget Bass Intensity justerar basljudets styrka med ±6 dB.

Var ska subwoofern placeras för bästa ljud?

Placera den på golvet, helst i rummets främre område. Undvik hinder bakom (lämna >10 cm utrymme). För optimal bas, håll den borta från väggar om möjligt. Placera den inte nära värmekällor eller i direkt solljus.

Kan jag ansluta passiva högtalare till denna subwoofer?

Ja, subwoofern har skruvterminaler för fem kanaler: vänster fram, center, höger fram, vänster bak och höger bak. Respektera polariteten (svart = minus, röd = plus). Högtalarnas impedans måste vara 4 ohm.

Hur rengör jag Subwoofer 525?

Använd en fuktig, mjuk och ren trasa utan frätande rengöringsmedel. Spreja inte vätska direkt på apparaten.

Vad gör jag vid längre frånvaro eller åskväder?

Koppla bort nätkontakten för att undvika skador från överspänning. Vid frånvaro, stäng av apparaten via nätströmbrytaren.

Hur återställer eller parar jag subwoofern i trådlöst läge?

Se till att Wireless-omkopplaren är på ON. Aktivera parkopplingsläge på ljudkällan, tryck sedan med ett spetsigt föremål på Wireless Pairing-knappen på baksidan. Ett meddelande bekräftar anslutningen.

Vad är strömförbrukningen i standby?

Strömförbrukningen i standby är mindre än 0,5 watt, vilket är mycket ekonomiskt.

Var hittar jag reservdelar eller får apparaten reparerad?

Kontakta din Loewe-återförsäljare för reparationer. Tillbehör (stativ, kablar, trådlös modul) finns tillgängliga under referens. Försök inte öppna apparaten själv.

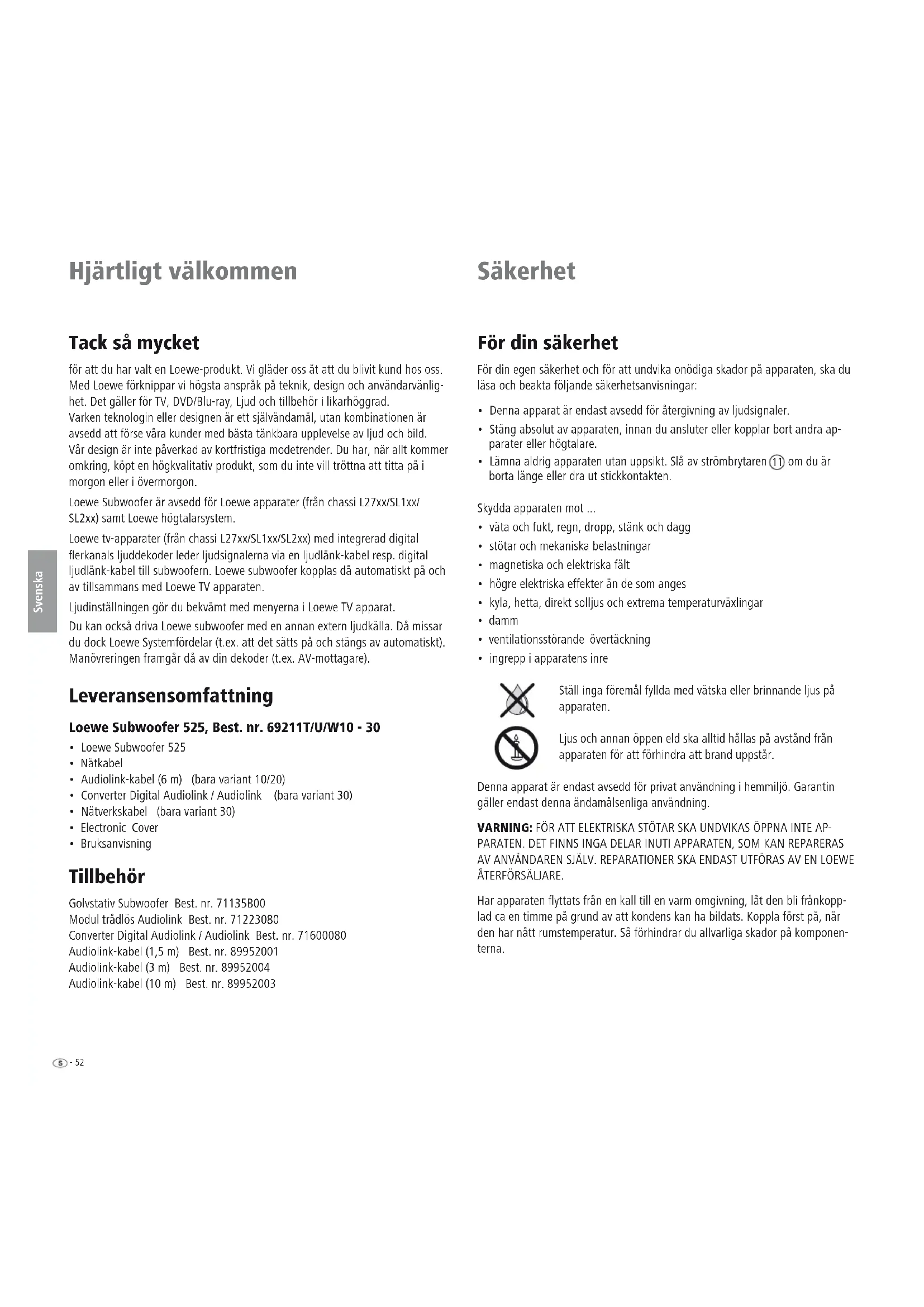

BRUKSANVISNING Subwoofer 525 LOEWE

för att du har valt en Loewe-produkt. Vi gläder oss åt att du blivit kund hos oss. Med Loewe förknippar vi högsta anspråk på teknik, design och användarvänlighet. Det gäller för TV, DVD/Blu-ray, Ljud och tillbehör i likarhöggrad. Varken teknologin eller designen är ett självändamål, utan kombinationen är avsedd att förse våra kunder med bästa tänkbara upplevelse av ljud och bild. Vår design är inte påverkad av kortfristiga modetrender. Du har, när allt kommer omkring, köpt en högkvalitativ produkt, som du inte vill tröttna att titta på i morgon eller i övermorgon.

Loewe Subwoofer är avsedd för Loewe apparater (från chassi L27xx/SL1xx/SL2xx) samt Loewe högtalarsystem.

Loewe tv-apparater (från chassi L27xx/SL1xx/SL2xx) med integrerad digital flerkanals ljuddekoder leder ljudsignalerna via en ljudlänk-kabel resp. digital ljudlänk-kabel till subwoofern. Loewe subwoofer kopplas då automatiskt på och av tillsammans med Loewe TV apparaten.

Ljudinställningen gör du bekvämt med menyerna i Loewe TV apparat.

Du kan också driva Loewe subwoofer med en annan extern ljudkälla. Då missar du dock Loewe Systemfördelar (t.ex. att det sätts på och stängs av automatiskt). Manövreringen framgår då av din dekoder (t.ex. AV-mottagare).

Leveransensomfattning

Loewe Subwoofer 525, Best. nr. 69211T/U/W10 - 30

• Loewe Subwoofer 525
- Nätkabel
• Audiolink-kabel (6 m) (bara variant 10/20)
- Converter Digital Audiolink / Audiolink (bara variant 30)
• Nätverkskabel (bara variant 30)
- Electronic Cover
- Bruksanvisning

Tillbehör

För din egen säkerhet och för att undvika onödiga skador på apparaten, ska du läsa och beakta följande säkerhetsanvisningar:

• Denna apparat är endast avsedd för återgivning av ljudsignaler.
• Stäng absolut av apparaten, innan du ansluter eller kopplar bort andra apparater eller högtalare.
• Lämna aldrig apparaten utan uppsikt. Slå av strömbrytaren ⑪ om du är borta länge eller dra ut stickkontakten.

Skydda apparaten mot ...

• väta och fukt, regn, dropp, stänk och dagg
  • stötar och mekaniska belastningar
• magnetiska och elektriska fält
• högre elektriska effekter än de som anges
• damm
• ventilationsstörande övertäckning
• ingrepp i apparatens inre

- kyla, hetta, direkt solljus och extrema temperaturväxlingar

Ställ inga föremål fyllda med vätska eller brinnande ljus på apparaten.

Ljus och annan öppen eld ska alltid hållas på avständ från apparaten för att förhindra att brand uppstår.

Denna apparat är endast avsedd för privat användning i hemmiljö. Garantin gäller endast denna ändamålsenliga användning.

VARNING: FÖR ATT ELEKTRISKA STÖTAR SKA UNDVIKAS ÖPPNA INTE APPARATEN. DET FINNS INGA DELAR INUTI APPARATEN, SOM KAN REPARERAS AV ANVÄNDAREN SJÄLV. REPARATIONER SKA ENDAST UTFÖRAS AV EN LOEWE ÅTERFÖRSÄLJARE.

Har apparaten flyttats från en kall till en varm omgivning, låt den bli frånkopplad ca en timme på grund av att kondens kan ha bildats. Koppla först på, när den har nätt rumstemperatur. Så förhindrar du allvarliga skador på komponenterna.

Skötsel / Uppställning

Rengöring

Rengör endast apparaten med en fuktad, mjuk och ren trasa (utan tillsats av något kraftigt rengöringsmedel).

Uppställning av subwoofer

Generellt

• Placera apparaten på en jämn och stabil yta.
• Placera inte apparaten i närheten av stark värme eller i direkt solljus.
• Vid uppställning i ett skåp eller en sluten hylla: Lämna ungefär 10 cm plats runt om apparaten, så att luften kan cirkulera obehindrat och ingen värme- eller ljudtrycksstockning uppstår.

- Vid åskväder ska elkabeln dras ur. Överspänningar på grund av blixtnedslag kan skada apparaten såväl över antennen som över elnätet.

- Anslutningskabeln bör även dras ur, om apparaten förblir utan uppsikt under en längre tid.

- Stickkontakten måste vara lätt åtkomlig, så att apparaten kan skiljas från nätet när som helst.

- Förlägg högtalar- och elkablarna så, att de ej kan skadas. Elkabeln får ej knäckas eller förläggas över skarpa kanter, ej heller trampas på eller utsättas för kemikalier; sistnämnda gäller för hela anläggningen. En nätsladd med skadad isolering kan medföra en elschock och utgör en brandfara och ska därför bytas omgående innan apparaten används vidare.

- När stickkontakten dras ut, dra ej i kabeln, utan i själva stickkontakten. Ledningarna i kontakten kan skadas och förorsaka en kortslutning vid nästa inkoppling.

- Högtalarna skapar magnetiska fält, som verkar runtom höljet. Vi rekommenderar ett minsta avständ på >0,5m till magnetiskt känsliga apparater, som t.ex. B. CRT-TV-apparater, magnetiska datamedier osv.

Subwoofer

Subwoofern kan placeras på valfri plats på golvet.

Vi rekommenderar den främre delen av rummet, men så att basen kan stråla fritt på sidorna och nedåt.

Observera: Lufttillförseln på subwooferns baksida får under inga omständigheter blockeras. Sörj för tillräcklig avständ (> 10 cm) till golv resp. vägg.

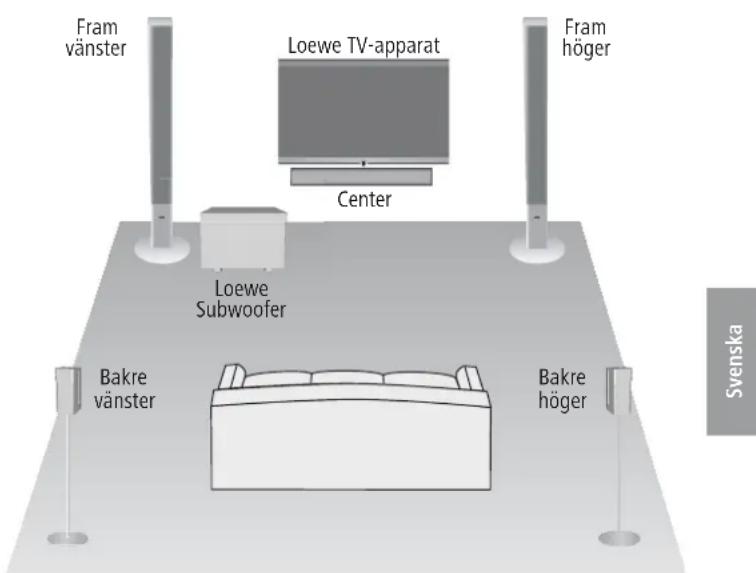

Förslag för 5.1 Surround uppställning

Anslutning

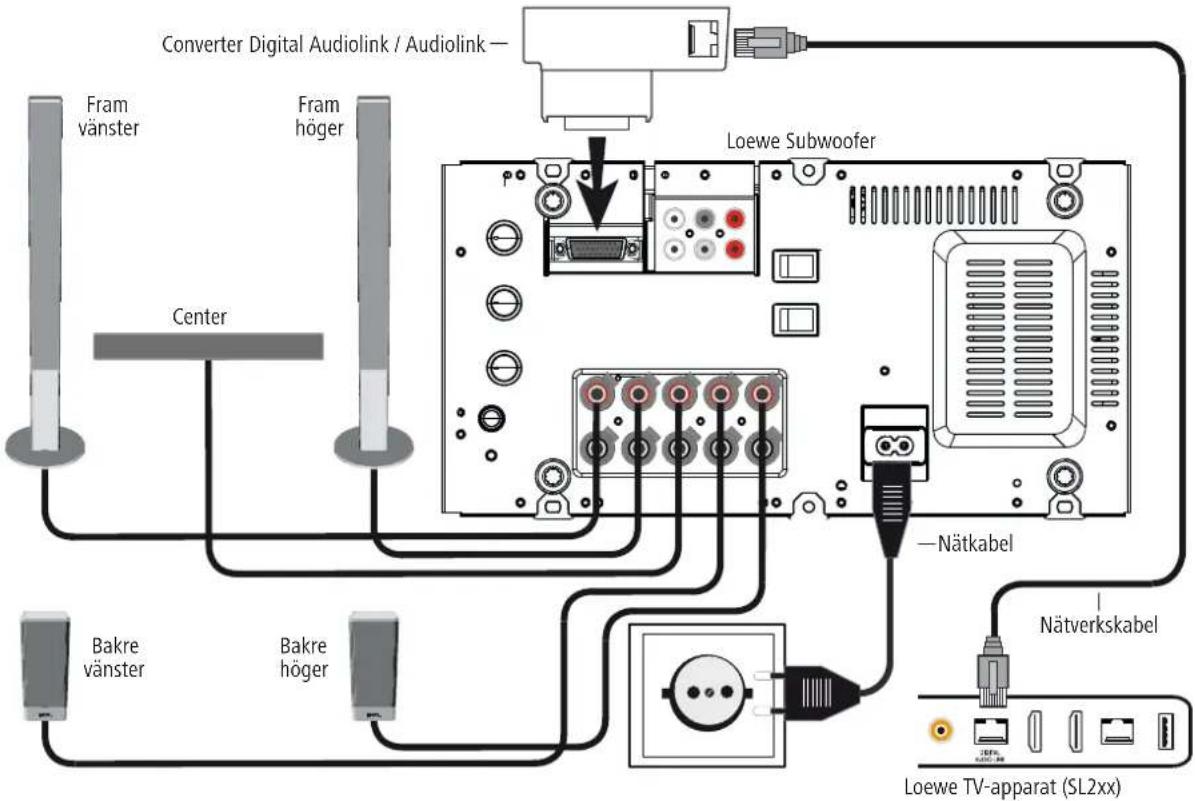

Anslut Loewe TV-apparat (SL2xx) – Loewe Subwoofer – högtalare

Tv-apparaten måste ha en Digital Audiolink-port.

Du kan antingen ansluta subwoofern över en nätverkskabel (Cat. 5e eller högre) och Converter Digital Audiolink/Audiolink (medföljer leveransen av Loewe Subwoofer 525, best.nr. 69211T/U/W30) eller förbinda trådlöst med en kompatibel ljudkälla över det alternativa tillvalet Module Wireless AudioLink. Om du ansluter subwoofern över nätverkskabeln monterar du Converter Digital Audiolink/Audiolink i subwooferns 25-poliga port Audiolink ^② . Förbind tv-apparatens port Digital Audiolink med nätverkskabeln med Converter Digital Audiolink/Audiolink-porten.

Anslut högtalarkabeln till högtalaren enligt installationsanvisningen. En av de båda ledarna i högtalarkabeln är vanligtvis svart. Anslut den svarta ledaren till den svarta skruvklämman på subwoofern ⑧(kopplingsschema finns i figuren till höger) och den svarta klämman på högtalaren.

Skruva upp skruvlocket på den aktuella klämman på subwoofern moturs ca 5 varv. För in trådänden i skruvklämman (på sidan uppe till höger) och skruva skruvklämman medurs. De ej markerade ledarna förbinds med de röda plintarna.

Med den medlevererade nätsladden anslut 220 - 240 V ⑨ till subwoofern från ett 220-240V 50/60 Hz väggutag.

Anslutning

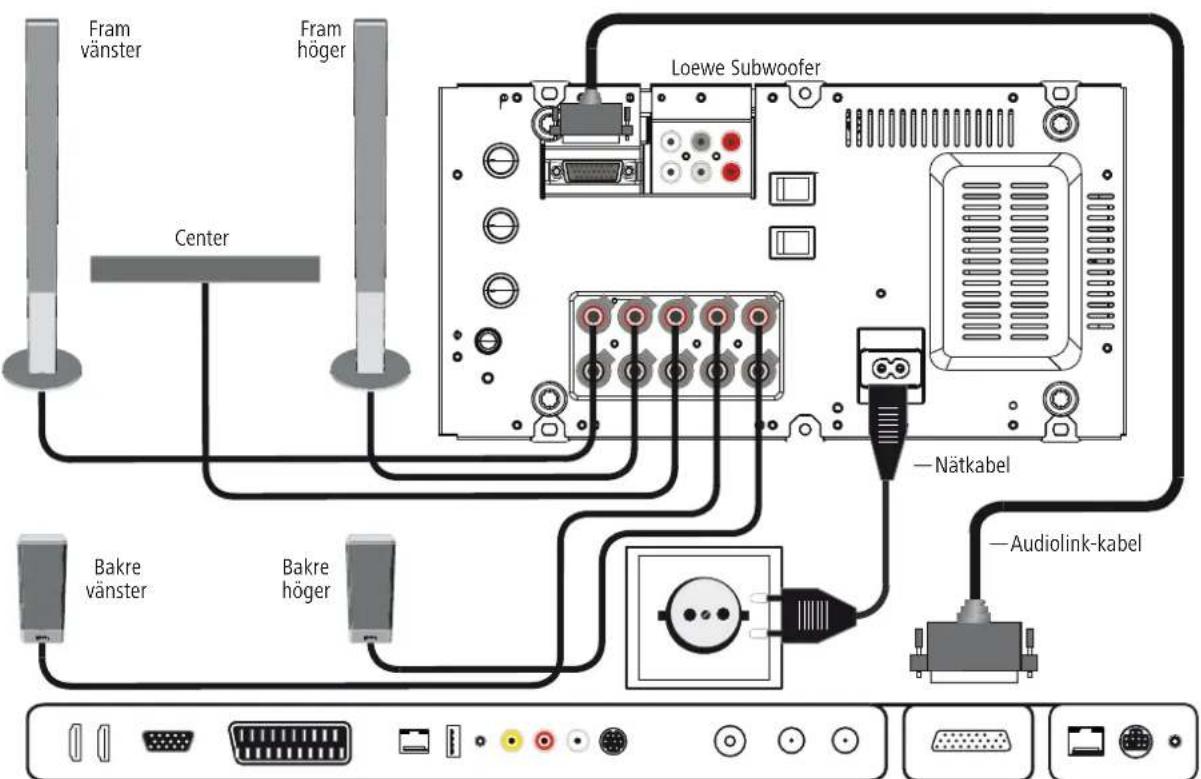

Anslut Loewe TV-apparat (L27xx/SL1xx) – Loewe Subwoofer – högtalare

TV-apparaten måste vara utrustad med en integrerad digital flerkanals-ljuddekoder. Om en sådan inte har integrerats på fabriken, kontakta din försäljare och fråga efter en passande Loewe påbyggnadssats.

Du kan antingen ansluta subwoofern till en kompatibel ljudkälla via en Audio-link-kabel (tillval) eller ansluta den trådlöst via modulen Wireless AudioLink som du kan komplettera med i efterhand (tillval). Om du ansluter subwoofern via Audiolink-kabeln ska du montera enheten med den 25-poliga kontakten på Loewe-TV-apparaten och på subwoofern (uttag Audiolink ⑦).

Anslut högtalarkabeln till högtalaren enligt installationsanvisningen. En av de båda ledarna i högtalarkabeln är vanligtvis svart. Anslut den svarta ledaren till den svarta skruvklämman på subwoofern ⑧ (kopplingsschema finns i figuren till höger) och den svarta klämman på högtalaren.

Skruva upp skruvlocket på den aktuella klämman på subwoofern moturs ca 5 varv. För in trädänden i skruvklämman (på sidan uppe till höger) och skruva skruvklämman medurs. De ej markerade ledarna förbinds med de röda plintarna.

Med den medlevererade nätsladden anslut 220 - 240 V ⑨ till subwoofern från ett 220-240V 50/60 Hz väggutag.

Loewe TV-apparat (L27xx - SL1xx)

Idrifttagning och inställning

Innan idrifttagning och inställning, måste du förvissa dig om, att alla kablar är korrekt anslutna.

Till/från koppling av subwoofer

Med nätomkopplaren ⑪ koppla subwoofern i läge ON (på).

Drift med Loewe TV apparater

Om subwoofern är ansluten som beskrivs på sidan 54 eller 55 och Auto Mode-knappen ⑩ är i läge OFF, så behöver du inte längre sätta på och stänga av subwoofern separat. Efter att du har satt på subwoofern för första gången sätts den på och stängs av tillsammans med Loewe TV-apparat.

Automatisk drift med andra ljudkällor

Är omkopplaren för Auto mode ⑩ i läge ON och ligger ljud-signalen på RCA pluggen Line IN front left/center/front right, så kopplas automatiskt subwoofern på. Efter ca 10 minuter utan ljud signal till detta uttag stängs automatiskt subwoofern av.

Subwoofern kan automatiskt kopplas på, om det föreligger en störningssignal på ljudledningen. Stäng i såfall av apparaten med strömbrytaren ⑪.
Subwoofern kan automatiskt stängas av efter en längre tid med mycket svaga passager. Höj då ljudstyrkan.

Inställningar på Loewe TV-apparaten

Anmäl den nya subwoofern som beskrivs i bruksanvisningen för Loewe TV-apparaten under "Användning av extra utrustning" resp "Externa enheter".

Ställa in equalizer

Med vridknappen Equalizer ⑤ kan du ställa in en sänkning eller höjning av det lägsta frekvensområdet (20 Hz - 50 Hz) för basåtergivningen.

• När Subwoofern är placerad i närheten av ett hörn i rummet, ska vridknappen Equalizer ⑤ vara inställd närmare -3 dB.
• När Subwoofern är placerad i närheten en vägg, ska vridknappen Equalizer vara inställd i mitten.
• När Subwoofern är placerad någonstans mitt i rummet, ska vridknappen Equalizer ⑤ vara inställd närmare +3dB.

Basintensitet

Med reglaget Bass Intensity ③ kan du göra en grundinställning av basen i högtalarna efter önskemål.

Inställning av gränsfrekvens

Med reglaget Crossover Frequency ④ har du möjlighet att ställa in gränsfrekvensen mellan 50 Hz och 250 Hz för basåtergivningen beroende på vilka högtalare du anslutit.

För Loewe Ljudsystem skall reglaget ställas in på 250 Hz, som det beskrivs sidan 54 eller 55 då gränsfrekvensen ställs in i Loewe-ljudkällorna (TV).

Trådlöst

Ställ omkopplaren Wireless ⑥ på OFF, när subwoofern är ansluten med kabel till en ljudkälla, då annars inget ljud hörs.

Ställ brytaren Wireless ⑥ i läget ON om du vill ansluta subwoofern trådlöst till en kompatibel ljudkälla.

Aktivera kopplingsläget enligt beskrivningen i bruksanvisningen till den aktuella ljudkällan. Tryck på knappen Wireless Pairing ⑦ på subwoofern med ett spetsigt föremål. Vid en lyckad inloggning visas ett meddelande på ljudkällans display. Om inloggningen inte lyckas ska du försöka igen och minska avständet mellan subwoofern och ljudkällan.

Stängning av subbashögtalaren

När alla inställningar enligt "Idrifttagning och inställning" gjorts, sätts locket på subbashögtalarens baksida åter på.

Tekniska data

Loewe Subwoofer

Användningstemperatur [°C] 5 ... 40

Fukt [%] (ingen kondensation) 30 ... 90

Mätt [B x H x D i cm] 43 x 24,4 x 35,5

Vikt [kg] 12,6

Bestyckning 1x Bas 200 mm

Belastning Subwoofer-Kanal 150 (Sinus) / 225 Watt (max. Musik)

Belastning övriga kanaler 5x 75 (Sinus) / 100 Watt (max. Musik)

Nätspänning [Volt 50/60 Hz] 220 - 240

Max. effektförbrukning [Watt] 400

Nominell effektförbrukning [Watt] 110

Effektförbrukning vid standby [Watt] < 0,5

Basintensitet [dB] ±6

Överföringsområde subwoofer (akustisk) 36 Hz – 250 Hz - 3

Överföringsområde andra kanaler 20 Hz – 22 kHz - 3dB

Högtalar Impedans [Ohm] 4

Nätbrytare Ja
