BEDIENUNGSANLEITUNG Subwoofer 525 LOEWE

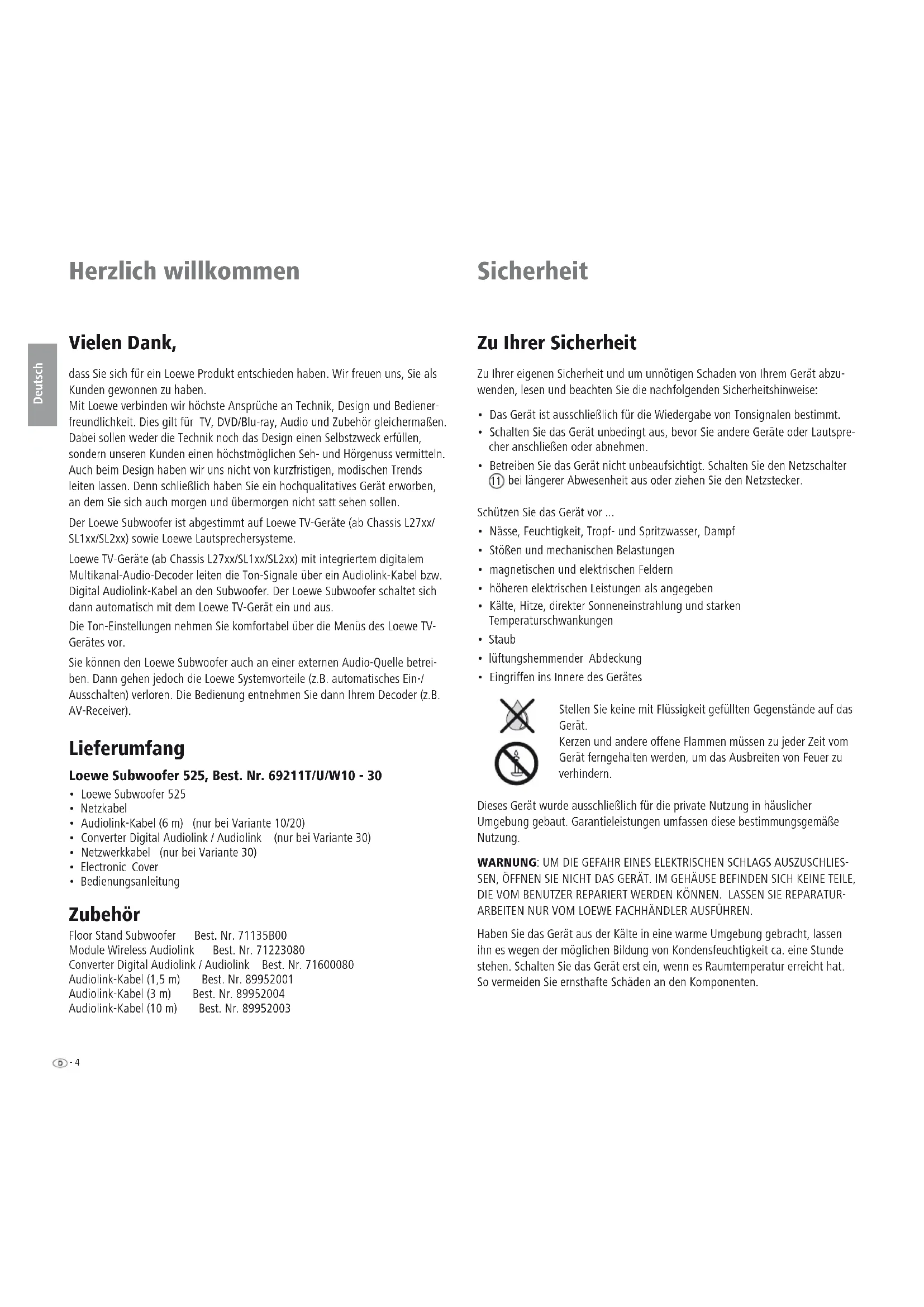

dass Sie sich für ein Loewe Produkt entschieden haben. Wir freuen uns, Sie als Kunden gewonnen zu haben.

Mit Loewe verbinden wir höchste Ansprüche an Technik, Design und Bedienerfreundlichkeit. Dies gilt für TV, DVD/Blu-ray, Audio und Zubehör gleichermaßen. Dabei sollen weder die Technik noch das Design einen Selbstzweck erfüllen, sondern unseren Kunden einen höchstmöglichen Seh- und Hörgenuss vermitteln. Auch beim Design haben wir uns nicht von kurzfristigen, modischen Trends leiten lassen. Denn schließlich haben Sie ein hochqualitatives Gerät erworben, an dem Sie sich auch morgen und übermorgen nicht satt sehen sollen.

Der Loewe Subwoofer ist abgestimmt auf Loewe TV-Geräte (ab Chassis L27xx/SL1xx/SL2xx) sowie Loewe Lautsprechersysteme.

Loewe TV-Geräte (ab Chassis L27xx/SL1xx/SL2xx) mit integriertem digitalem Multikanal-Audio-Decoder leiten die Ton-Signale über ein Audiolink-Kabel bzw. Digital Audiolink-Kabel an den Subwoofer. Der Loewe Subwoofer schaltet sich dann automatisch mit dem Loewe TV-Gerät ein und aus.

Die Ton-Einstellungen nehmen Sie komfortabel über die Menüs des Loewe TV-Gerätes vor.

Sie können den Loewe Subwoofer auch an einer externen Audio-Quelle betreiben. Dann gehen jedoch die Loewe Systemvorteile (z.B. automatisches Ein-/Ausschalten) verloren. Die Bedienung entnehmen Sie dann Ihrem Decoder (z.B. AV-Receiver).

Lieferumfang

Loewe Subwoofer 525, Best. Nr. 69211T/U/W10 - 30

• Loewe Subwoofer 525
- Netzkabel
• Audiolink-Kabel (6 m) (nur bei Variante 10/20)
- Converter Digital Audiolink / Audiolink (nur bei Variante 30)
• Netzwerkkabel (nur bei Variante 30)
- Electronic Cover
- Bedienungsanleitung

Zubehör

Floor Stand Subwoofer Best. Nr. 71135B00

Module Wireless Audiolink Best. Nr. 71223080

Converter Digital Audiolink / Audiolink Best. Nr. 71600080

Audiolink-Kabel (1,5 m) Best. Nr. 89952001

Audiolink-Kabel (3 m) Best. Nr. 89952004

Audiolink-Kabel (10 m) Best. Nr. 89952003

Sicherheit

Zu Ihrer Sicherheit

Zu Ihrer eigenen Sicherheit und um unnötigen Schaden von Ihrem Gerät abzuwenden, lesen und beachten Sie die nachfolgenden Sicherheitshinweise:

• Das Gerät ist ausschließlich für die Wiedergabe von Tonsignalen bestimmt.
• Schalten Sie das Gerät unbedingt aus, bevor Sie andere Geräte oder Lautsprecher anschließen oder abnehmen.
• Betreiben Sie das Gerät nicht unbeaufsichtigt. Schalten Sie den Netzschalter ⑪ bei längerer Abwesenheit aus oder ziehen Sie den Netzstecker.

Schützen Sie das Gerät vor ...

• Nässe, Feuchtigkeit, Tropf- und Spritzwasser, Dampf
  • Stößen und mechanischen Belastungen
  • magnetischen und elektrischen Feldern
• höheren elektrischen Leistungen als angegeben
• Kälte, Hitze, direkter Sonneneinstrahlung und starken Temperaturschwankungen
  • Staub
• lüftungshemmender Abdeckung
  • Eingriffen ins Innere des Gerätes

Stellen Sie keine mit Flüssigkeit gefüllten Gegenstände auf das Gerät.

Kerzen und andere offene Flammen müssen zu jeder Zeit vom Gerät ferngehalten werden, um das Ausbreiten von Feuer zu verhindern.

Dieses Gerät wurde ausschließlich für die private Nutzung in häuslicher Umgebung gebaut. Garantieleistungen umfassen diese bestimmungsgemäße Nutzung.

WARNUNG: UM DIE GEFAHR EINES ELEKTRISCHEN SCHLAGS AUSZUSCHLIESSEN, ÖFFNEN SIE NICHT DAS GERÄT. IM GEHÄUSE BEFINDEN SICH KEINE TEILE, DIE VOM BENUTZER REPARIERT WERDEN KÖNNEN. LASSEN SIE REPARATURARBEITEN NUR VOM LOEWE FACHHÄNDLER AUSFÜHREN.

Haben Sie das Gerät aus der Kälte in eine warme Umgebung gebracht, lassen ihn es wegen der möglichen Bildung von Kondensfeuchtigkeit ca. eine Stunde stehen. Schalten Sie das Gerät erst ein, wenn es Raumtemperatur erreicht hat. So vermeiden Sie ernsthafte Schäden an den Komponenten.

Pflege / Aufstellen

Reinigen

Reinigen Sie das Gerät nur mit einem feuchten, weichen und sauberen Tuch (ohne jedes scharfe Reinigungsmittel).

Subwoofer aufstellen

Grundsätzliches

• Das Gerät auf stabile, ebene Unterlage stellen.
- Das Gerät nicht in der Nähe von starken Wärmequellen oder in direktem Sonneneinfall aufstellen.
- Bei Aufstellung in einem Schrank oder geschlossenem Regal: Etwa 10 cm Freiraum um das Gerät lassen, damit die Luft ungehindert zirkulieren kann und es nicht zu einem Wärme- und Schalldruckstau kommt.
- Bei Gewitter ziehen Sie den Netzstecker ab. Überspannungen durch Blitzeinschlag können das Gerät sowohl über die Antennenanlage als auch über das Stromnetz beschädigen.
- Auch bei längerer Abwesenheit sollte der Netzstecker abgezogen sein.

- Der Netzstecker muss leicht erreichbar sein, damit das Gerät jederzeit vom Netz getrennt werden kann.

- Verlegen Sie die Audio-, Lautsprecher- und das Netzkabel so, dass sie nicht beschädigt werden können. Das Netzkabel darf nicht geknickt oder über scharfe Kanten verlegt, nicht begangen und keinen Chemikalien ausgesetzt werden; letzteres gilt für die gesamte Anlage. Ein Netzkabel mit beschädigter Isolation kann zu Stromschlägen führen und stellt eine Brandgefahr dar und muss daher vor weiterem Betrieb des Gerätes unbedingt ausgewechselt werden.

- Wenn Sie den Netzstecker abziehen, nicht am Kabel ziehen, sondern am Steckergehäuse. Die Kabel im Netzstecker könnten beschädigt werden und beim Wiedereinstecken einen Kurzschluss verursachen.

- Die Lautsprecher erzeugen magnetische Streufelder, die im Umkreis des Gehäuses wirken. Wir empfehlen einen Mindestabstand von >0,5m zu magnetisch empfindlichen Geräten, wie z.B. CRT-TV Geräten, magnetischen Datenträgern usw.

Subwoofer

Den Subwoofer können Sie an beliebiger Stelle auf den Fußboden stellen. Wir empfehlen den vorderen Bereich des Raumes, aber so, dass die Bässe frei seitlich und nach unten abstrahlen.

Achtung: Keinesfalls darf die Luftzufuhr auf der Rückseite des Subwoofers behindert werden. Achten Sie auf genügend Abstand (> 10 cm) zu Boden bzw. Wand.

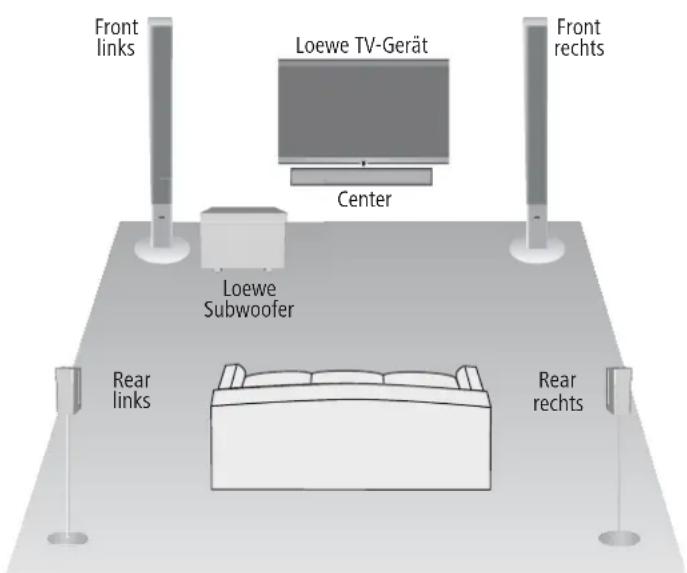

Vorschlag für 5.1 Surround Aufstell-Lösung

Front links Loewe TV-Gerät Center Front rechts Loewe Subwoofer Rear links Rear rechts

Anschließen

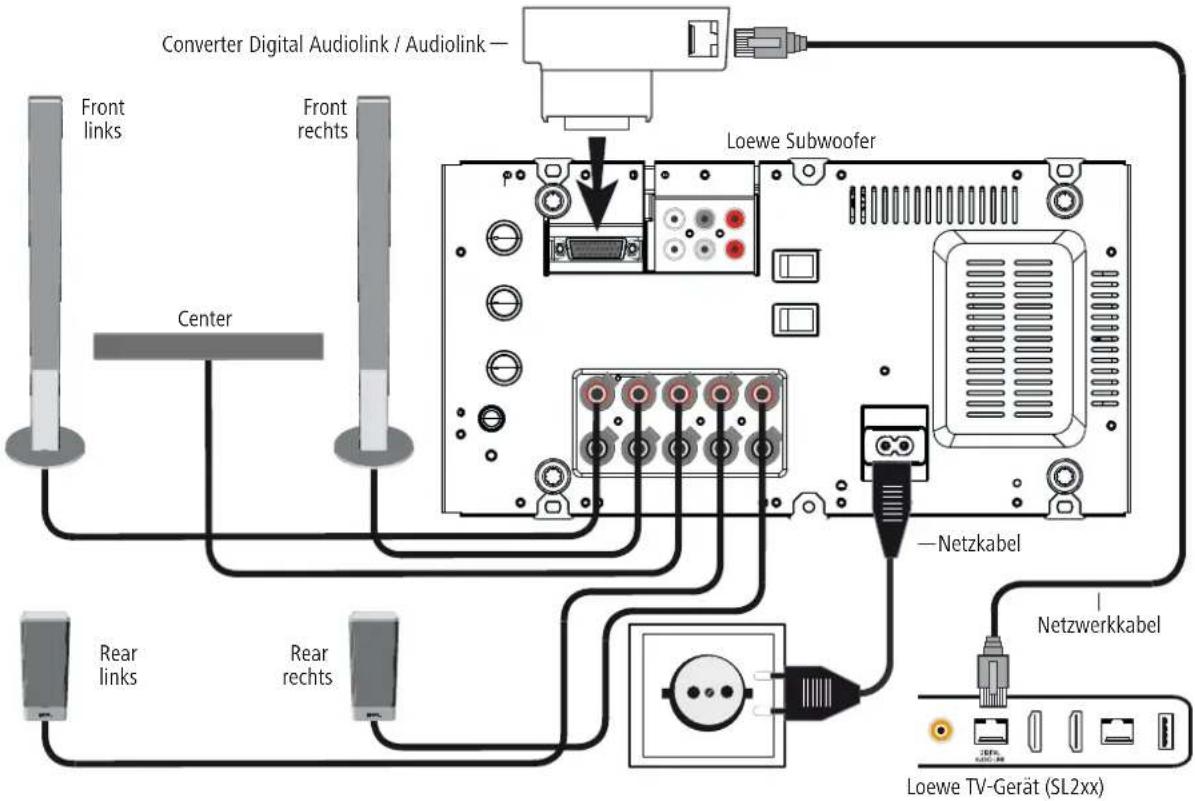

Verkabelung Loewe TV-Gerät (SL2xx) – Loewe Subwoofer – Lautsprecher

Das TV-Gerät muss mit einer Buchse Digital Audiolink ausgestattet sein.

Sie können den Subwoofer entweder über ein Netzwerkkabel (Cat. 5e oder höher) und den Converter Digital Audiolink / Audiolink anschließen (im Lieferumfang des Loewe Subwoofer 525, Best. Nr. 69211T/U/W30 enthalten) oder über das optional nachrüstbare Module Wireless AudioLink mit einer kompatiblen Audioquelle drahtlos verbinden. Falls Sie den Subwoofer über das Netzwerkkabel anschließen, montieren Sie den Converter Digital Audiolink / Audiolink an der 25-poligen Buchse Audiolink ② des Subwoofers. Verbinden Sie die Buchse Digital Audiolink des TV-Gerätes mit dem Netzwerkkabel mit der Buchse des Converter Digital Audiolink / Audiolink.

Schließen Sie das Lautsprecherkabel am Lautsprecher gemäß der entsprechenden Installationsanleitung an. Eine der beiden Adern des Lautsprecherkabels ist üblicherweise schwarz markiert. Verbinden Sie diese schwarz markierte Ader jeweils mit der schwarzen Schraubklemme am Subwoofer ⑧ (Anschluss-schema siehe Abbildung unten) und der schwarzen Klemme am Lautsprecher. Drehen Sie dazu den Schraubverschluss der jeweiligen Klemme am Subwoofer entgegen dem Uhrzeigersinn ca. 5 Umdrehungen auf. Führen Sie das Drahtende in die Schraubklemme (seitlich oben rechts) ein und drehen Sie die Schraubklemme im Uhrzeigersinn zu. Die nicht markierten Adern verbinden Sie mit den roten Klemmen. Verbinden Sie mit dem mitgelieferten Netzkabel die Buchse 220 - 240 V ⑨ des Subwoofers mit einer 220-240V 50/60 Hz Steckdose.

Converter Digital Audiolink / Audiolink — Front links Front rechts Center Loewe Subwoofer —Netzkabel Rear links Rear rechts Netzwerkkabel Loewe TV-Gerät (SL2xx)

Anschließen

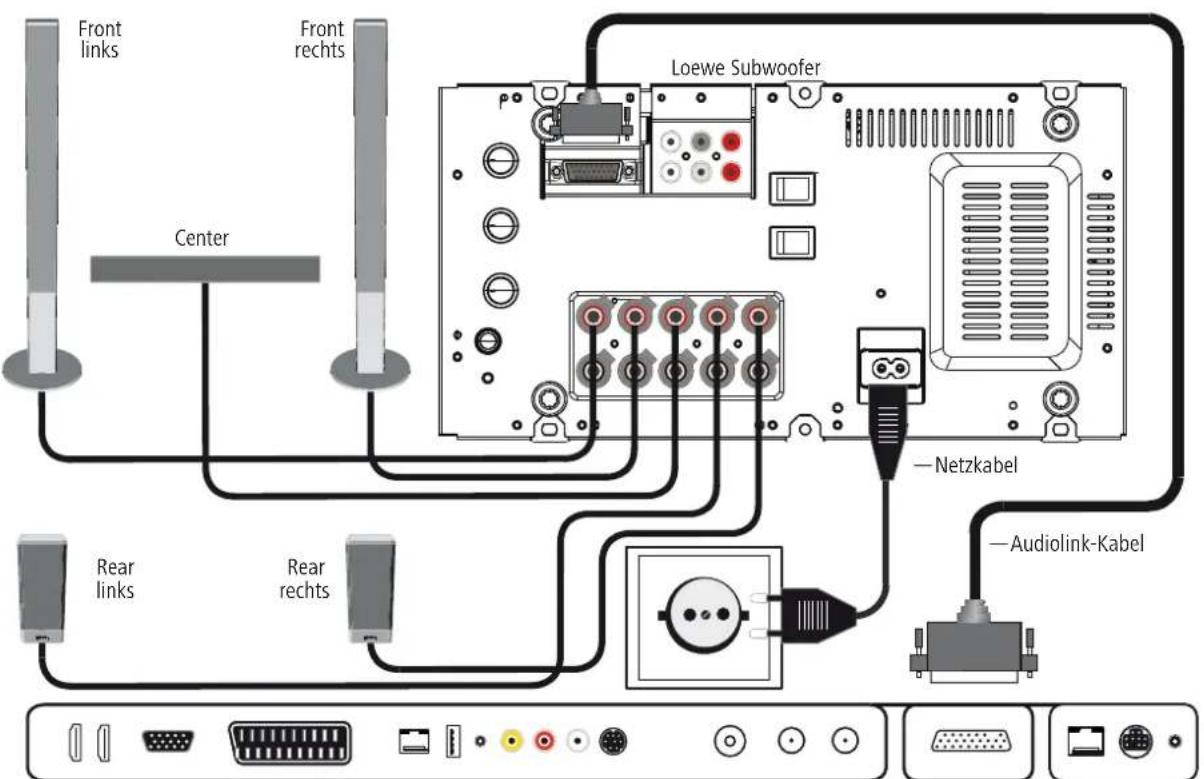

Verkabelung Loewe TV-Gerät (L27xx/SL1xx) – Loewe Subwoofer – Lautsprecher

Das TV-Gerät muss mit einem integrierten digitalen Multikanal-Audio-Decoder ausgestattet sein. Falls dies nicht ab Werk der Fall ist, wenden Sie sich bitte an Ihren Händler und fragen ihn nach einem passenden Loewe Aufrüstsatz.

Sie können den Subwoofer entweder über ein Audiolink-Kabel anschließen oder über das optional nachrüstbare Module Wireless AudioLink mit einer kompatiblen Audioquelle drahtlos verbinden.

Falls Sie den Subwoofer über das Audiolink-Kabel anschließen, montieren Sie es mit dem 25-poligen Stecker am Loewe TV-Gerät und am Subwoofer (Buchse Audiolink ②).

Schließen Sie das Lautsprecherkabel am Lautsprecher gemäß der entsprechenden Installationsanleitung an. Eine der beiden Adern des Lautsprecherkabels ist üblicherweise schwarz markiert. Verbinden Sie diese schwarz markierte Ader jeweils mit der schwarzen Schraubklemme am Subwoofer ⑧ (Anschluss-schema siehe Abbildung unten) und der schwarzen Klemme am Lautsprecher. Drehen Sie dazu den Schraubverschluss der jeweiligen Klemme am Subwoofer entgegen dem Uhrzeigersinn ca. 5 Umdrehungen auf. Führen Sie das Drahtende in die Schraubklemme (seitlich oben rechts) ein und drehen Sie die Schraubklemme im Uhrzeigersinn zu. Die nicht markierten Adern verbinden Sie mit den roten Klemmen.

Verbinden Sie mit dem mitgelieferten Netzkabel die Buchse 220 - 240 V ⑨ des Subwoofers mit einer 220-240V 50/60 Hz Steckdose.

Front links Front rechts Center Loewe Subwoofer —Netzkabel —Audiolink-Kabel Rear links Rear rechts

Inbetriebnahme und Einstellung

Bevor Sie mit der Inbetriebnahme und Einstellung beginnen, vergewissern Sie sich, dass alle Kabel korrekt angeschlossen sind.

Subwoofer ein-/ausschalten

Mit dem Netzschalter ⑪ schalten Sie den Subwoofer in Stellung ON ein.

Betrieb mit Loewe TV-Geräten

Ist der Subwoofer wie auf Seite 6 oder7 beschrieben angeschlossen und der Schalter Auto Mode ⑩ ist in Stellung OFF, dann brauchen Sie den Subwoofer nicht mehr separat ein- und auszuschalten. Nach dem erstmaligen Einschalten des Subwoofers wird er zusammen mit dem Loewe TV-Gerät automatisch ein- und ausgeschaltet.

Automatischer Betrieb mit anderen Audio-Quellen

Ist der Schalter Auto Mode ⑩ in Stellung ON und liegen Audio-Signale an den Cinch-Buchsen Line IN Front Left/Center/Front Right an, so schaltet sich der Subwoofer automatisch ein. Nach 10 Min. ohne Audio-Signal an diesen Buchsen schaltet sich der Subwoofer automatisch aus.

Der Subwoofer kann sich automatisch einschalten, falls Störsignale auf den Audio-Leitungen anliegen. Schalten Sie dann das Gerät mit dem Netzschalter ⑪ aus.
Der Subwoofer kann sich bei längeren, sehr leisen Passagen automatisch ausschalten. Erhöhen Sie dann die Lautstärke.

Einstellungen am Loewe TV-Gerät

Melden Sie den Subwoofer wie in der Bedienungsanleitung Ihres Loewe TV-Gerätes unter „Betrieb zusätzlicher Geräte“ bzw. „Externe Geräte“ beschrieben an.

Equalizer einstellen

Mit dem Drehknopf Equalizer ⑤ haben Sie die Möglichkeit eine Absenkung oder Anhebung tiefster Frequenzbereiche (20 Hz - 50 Hz) für die Basswiedergabe einzustellen.

• Wenn der Subwoofer nahe der Ecke des Raumes steht, den Drehknopf Equalizer ⑤ mehr Richtung -3 dB stellen.
• Wenn der Subwoofer nahe einer Wand steht, den Drehknopf Equalizer in die Mittelstellung bringen.
• Wenn der Subwoofer frei im Raum steht, den Drehknopf Equalizer ⑤ mehr Richtung +3 dB stellen.

Bass-Intensität

Mit dem Regler Bass Intensity ③ können Sie die Bass-Grundlautstärke nach Ihren Wünschen einstellen.

Grenzfrequenz einstellen

Mit dem Drehknopf Crossover Frequency ④ haben Sie die Möglichkeit, die Grenzfrequenz für die Basswiedergabe - je nachdem, welche Lautsprecher Sie angeschlossen haben - zwischen 50 Hz und 250 Hz einzustellen.

Für Loewe Audio-Systeme wie auf Seite 6 oder7 beschrieben, ist der Drehknopf auf 250 Hz einzustellen, da die Grenzfrequenz hier in der Signalquelle (TV-Gerät) eingestellt wird.

Wireless

Stellen Sie den Schalter Wireless ⑥ in Stellung OFF, wenn Sie den Subwoofer via Kabel an einer Tonquelle angeschlossen haben, da sonst kein Ton zu hören ist. Stellen Sie den Schalter Wireless ⑥ in Stellung ON, wenn Sie den Subwoofer drahtlos mit einer kompatiblen Audioquelle verbinden möchten.

Aktivieren Sie den Kopplungsmodus wie in der Bedienungsanleitung der jeweiligen Audioquelle beschrieben. Betätigen Sie mit einem spitzen Gegenstand die Taste Wireless Pairing ⑦ am Subwoofer. Bei erfolgreicher Anmeldung erscheint ein Hinweis auf dem Display der Audioquelle. Sollte die Anmeldung nicht erfolgreich sein, so versuchen Sie es erneut und reduzieren Sie den Abstand des Subwoofers zur Audioquelle.

Abdeckung am Subwoofer

Nachdem Sie die Einstellungen auf dieser Seite vorgenommen haben, setzen Sie die Abdeckung an der Rückseite des Subwoofers wieder auf.

Technische Daten

Loewe Subwoofer

Betriebstemperatur [°C] 5 ... 40

Feuchtigkeit [%] (keine Kondensation) 30 ... 90

Abmessungen [B x H x T in cm] 43 x 24,4 x 35,5

Masse [kg] 12,6

Digitale Endstufen 6 Kanäle

Prinzip 1 Weg Bassreflex, aktiv

Bestückung 1x Bass 200 mm

Belastbarkeit Subwoofer-Kanal 150 (Sinus) / 225 Watt (max. Musik)

Belastbarkeit andere Kanäle 5x 75 (Sinus) / 100 Watt (max. Musik)

Netzspannung [Volt 50/60 Hz] 220 - 240

Max. Leistungsaufnahme [Watt] 400

Nominale Leistungsaufnahme [Watt] 110

Leistungsaufnahme in Standby [Watt] < 0,5

Bassintensität [dB] ±6

Übertragungsbereich Subwoofer (akustisch) 36 Hz – 250 Hz - 3dB

Übertragungsbereich andere Kanäle 20 Hz – 22 kHz - 3dB

Lautsprecher Impedanz [Ohm] 4

Netzschalter Ja

Betriebsart-Schalter Ja

Line In RCA-Buchse 6x: FL, Center, FR, RL, Subw, RR

Systemlink Audiolink 25-pol D-Sub

Impressum

Loewe Technologies GmbH

Industriestraße 11, 96317 Kronach

Redaktionsdatum 07.14. 6.Auflage

© Loewe Technologies GmbH, Kronach

Alle Rechte, auch die der Übersetzung, vorbehalten.

Änderungen des Designs und der technischen Daten ohne vorherige Ankündigung möglich.

Entsorgung

Verpackung und Karton

Für die Entsorgung der Verpackung haben wir entsprechend den nationalen Verordnungen ein Entgelt an beauftragte Verwerter entrichtet, die die Verpackung vom Fachhändler abholen. Dennoch empfehlen wir, den Originalkarton und das Verpackungsmaterial gut aufzubewahren, damit das Gerät im Bedarfsfall optimal geschützt transportiert werden kann.

Das Gerät

Achtung: Die EU-Richtlinie 2002/96/EG regelt die ordnungsgemäße Rücknahme, Behandlung und Verwertung von gebrauchten Elektronikgeräten.

Elektronische Altgeräte müssen deshalb getrennt entsorgt werden. Werfen Sie dieses Gerät zur Entsorgung bitte nicht in den normalen Hausmüll! Sie können Ihr Altgerät kostenlos an ausgewiesene Rücknahmestellen oder ggf. bei Ihrem Fachhändler abgeben, wenn Sie ein vergleichbares neues Gerät kaufen.

Weitere Einzelheiten über die Rücknahme (auch für Nicht-EU-Länder) erhalten Sie von Ihrer örtlichen Verwaltung.
