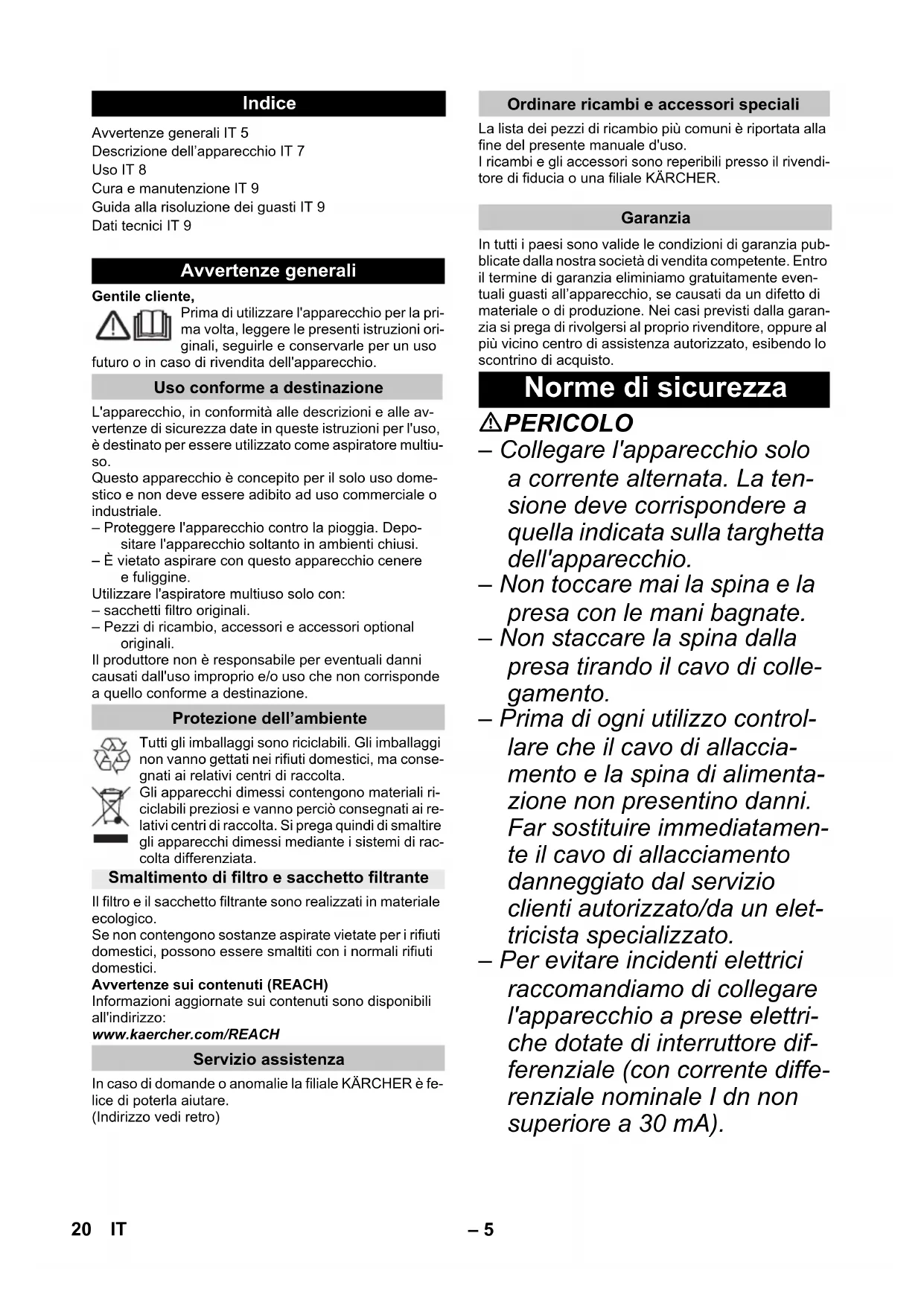

MANUALE UTENTE MV 4 Kärcher
Avvertenze generali IT 5
Descrizione dell'apparecchio IT 7
Uso IT 8
Cura e manutenzione IT 9
Guida alla risoluzione dei guasti IT 9
Dati tecnici IT 9
Avvertenze generali
Gentile cliente,
Prima di utilizzare l'apparecchio per la prima volta, leggere le presenti istruzioni originali, seguirle e conservarle per un uso
futuro o in caso di rivendita dell'apparecchio.
Uso conforme a destinazione
L'apparecchio, in conformità alle descrizioni e alle avvertenze di sicurezza date in queste istruzioni per l'uso, è destinato per essere utilizzato come aspiratore multiuso.
Questo apparecchio è concepito per il solo uso domestico e non deve essere adibito ad uso commerciale o industriale.
- Proteggere l'apparecchio contro la pioggia. Depositare l'apparecchio soltanto in ambienti chiusi.
- È vietato aspirare con questo apparecchio cenere e fuliggine.
Utilizzare l'aspiratore multiuso solo con: - sacchetti filtro originali.
- Pezzi di ricambio, accessori e accessori optional originali.
Il produttore non è responsabile per eventuali danni causati dall'uso improprio e/o uso che non corrisponde a quello conforme a destinazione.
Protezione dell'ambiente
Tutti gli imballaggi sono riciclabili. Gli imballaggi non vanno gettati nei rifiuti domestici, ma consegnati ai relativi centri di raccolta.
Gli apparecchi dimessi contengono materiali riciclabili preziosi e vanno perciò consegnati ai relativi centri di raccolta. Si prega quindi di smaltire gli apparecchi dimessi mediante i sistemi di raccolta differenziata.
Smaltimento di filtro e sacchetto filtrante
Il filtro e il sacchetto filtrante sono realizzati in materiale ecologico.
Se non contengono sostanze aspirate vietate per i rifiuti domestici, possono essere smaltiti con i normali rifiuti domestici.
Avvertenze sui contenuti (REACH)
Informazioni aggiornate sui contenuti sono disponibili all'indirizzo:
In caso di domande o anomalie la filiale KÄRCHER è felice di poterla aiutare.
(Indirizzo vedi retro)
Ordinare ricambi e accessori speciali
La lista dei pezzi di ricambio più comuni è riportata alla fine del presente manuale d'uso.
I ricambi e gli accessori sono reperibili presso il rivenditore di fiducia o una filiale KÄRCHER.
Garanzia
In tutti i paesi sono valide le condizioni di garanzia pubblicate dalla nostra società di vendita competente. Entro il termine di garanzia eliminiamo gratuitamente eventuali guasti all'apparecchio, se causati da un difetto di materiale o di produzione. Nei casi previsti dalla garanzia si prega di rivolgersi al proprio rivenditore, oppure al più vicino centro di assistenza autorizzato, esibendo lo scontrino di acquisto.
Norme di sicurezza
⚠PERICOLO
- Collegare l'apparecchio solo a corrente alternata. La tensione deve corrispondere a quella indicata sulla targhetta dell'apparecchio.
- Non toccare mai la spina e la presa con le mani bagnate.
- Non staccare la spina dalla presa tirando il cavo di collegamento.
- Prima di ogni utilizzo controllare che il cavo di allaccia- mento e la spina di alimentazione non presentino danni. Far sostituire immediatamente il cavo di allacciamento danneggiato dal servizio clienti autorizzato/da un elettricista specializzato.
-
Per evitare incidenti elettrici raccomandiamo di collegare l'apparecchio a prese elettriche dotate di interruttore differenziale (con corrente differenziale nominale I dn non superiore a 30 mA).
-
Prima di ogni intervento di cura e di manutenzione, spegnere l'apparecchio e stacca-re la spina.
- Lavori di riparazione e lavori sugli impianti elettrici possono essere effettuati solo dal servizio clienti autorizzato.
⚠️AVVERTIMENTO
- Questo apparecchio non è indicato per essere usato da persone con delle limitate capacità fisiche, sensoriali o mentali e da persone che abbiano poca esperienza e/o conoscenza dell'apparecchio a meno che non vengano supervisionati per la loro sicurezza da una persona incaricata o che abbiano da questa ricevuto istruzioni su come usare l'apparecchio e dei pericoli da esso derivante.
- I bambini possono utilizzare l'apparecchio solo se maggiori dell'età di 8 anni e a meno che non vengano supervisionati per la loro sicurezza da una persona incaricata o che abbiano da questa ricevuto istruzioni su come usare l'apparecchio e dei pericoli da esso derivante.
- I bambini non devono giocare con l'apparecchio.
- Sorvegliare i bambini per assicurarsi che non giochino con l'apparecchio.
- La pulitura e la manutenzione utente non devono essere eseguiti dai bambini senza sorveglianza.
- Tenere le pellicole di imbal- laggio fuori dalla portata dei bambini. Rischio di asfissia!
- Disattivare l'apparecchio dopo ogni impiego e prima di ogni pulizia/manutenzione.
- Pericolo d'incendio. Non aspirare oggetti brucianti o ardenti.
- E' vietato l'utilizzo in ambienti a rischio di esplosione.
- In caso di formazione di schiuma o fuoriuscita di liquido, spegnere immediatamente l'apparecchio o tirare la spina di rete!
- Non usare detergenti abrasivi, detergenti per il vetro o detergenti universali! Non immergere mai l'apparecchio in acqua.
Determinate sostanze possono formare Insieme all'aria di aspirazione vapori e miscele esplosivi
Non aspirare mai le seguenti sostanze:
- gas esplosivi o infiammabili, li- quidi e polveri (polveri reattive)
- Polveri di metallo reattive (ad es. alluminio, magnesio, zin-co) insieme a detergenti for-temente alcalini ed acidi
- Acidi e soluzioni alcaline allo stato puro
- Soluzioni organiche (ad es. benzina, diluenti per vernici, acetone o gasolio).
Queste sostanze possono inoltre corrodere i materiali dell'apparecchio.
Livelli di pericolo
⚠PERICOLO
Indica un pericolo imminente che determina lesioni gravi o la morte.
⚠AVVERTIMENTO
Indica una probabile situazione pericolosa che potrebbe determinare lesioni gravi o la morte.
⚠ PRUDENZA
Indica una probabile situazione pericolosa che potrebbe causare lesioni leggere.
ATTENZIONE
Indica una probabile situazione pericolosa che potrebbe determinare danni alle cose.
Descrizione dell'apparecchio
Figure riportate sulla pagina pieghevole!
■ Le presenti istruzioni per l'uso descrivono gli aspiratori multiuso riportati in copertina.
■ Le figure illustrano la dotazione massima. In base al modello sussistono delle differenze nella dotazione e gli accessori forniti.
Durante il disimballaggio controllare l'eventuale mancanza di accessori o la presenza di danni del contenuto. Nel caso in cui si riscontrino danni dovuti al trasporto, informare immediatamente il proprio rivenditore.
1 Raccordo tubo flessibile di aspirazione
Figura B 1
→ Per il collegamento del tubo flessibile per l'aspirazione.
2 Interruttore dell'apparecchio (ON/OFF)
Figura B 3
→ Posizione I: L'apparecchio è attivato. Posizione 0: l'apparecchio è spento.
3 Maniglia di trasporto
→ Per trasportare l'apparecchio o per rimuovere la testa dell'apparecchio dopo lo sblocco.
4 Cassetta filtro e tasto di sblocco
Figura E1
Figura E2
→ Per pulire il filtro, premere il tasto di sblocco, ribaltare fuori la cassetta filtro e estrarla.
5 Alloggio accessori, gancio
Questo alloggiamento per accessori consente di conservare le bocchette di aspirazione e il cavo di alimentazione.
6 Posizione parcheggio
Figura C1
→ Per depositare la bocchetta per pavimenti in caso di interruzioni di lavoro.
7 Chiusura serbatoio
Figura A 1
→ Per aprire tirare verso l'esterno, per chiudere pre-mere verso l'interno.
8 Alloggio accessori, contenitore
Figura D2
→ Questo alloggiamento per gli accessori consente di conservare i tubi di aspirazione o altri accessori.
9 Ruota pivottante
Figura A 1
→ Girare il serbatoio e spingere le ruote pivottanti negli orifizi sul fondo del serbatoio, fino alla battuta.
10 Sacchetto filtro
Nota: Per l'aspirazione di liquidi non usare alcun sacchetto filtro!
Figura A 2
→ Suggerimento: Per l'aspirazione di polvere fine inserire il sacchetto filtro.
11 Filtro plissettato piatto (già montato nell'apparecchio)
ATTENZIONE
Lavorare sempre con il filtro plissettato piatto inserito sia durante l'aspirazione di liquidi che l'aspirazione di solidi!
12 Tubo flessibile di aspirazione con raccordo
Figura B 1
→ Inserire il tubo flessibile di aspirazione nell'attacco dell'apparecchio e si aggancia.
→ Per la rimozione premere con il pollice ed estrarre il tubo flessibile di aspirazione.
Avviso: Accessori, come p. es. spazzole aspiranti (in opzione) possono essere infilati direttamente sul raccordo e quindi collegarsi con il tubo flessibile di aspirazione.
Per lavorare comodi anche in locali angusti.
Il manico estraibile può essere conservato all'occorrenza tra gli accessori e il tubo flessibile di aspirazione. Vedi posizione 13.
Raccomandazione: Per aspirare il pavimento, infilare il manico sul tubo flessibile di aspirazione.
13 Manico estraibile
Figura B1
→ Collegare il manico con il tubo flessibile, finché si aggancia.
Figura B4
→ Per rimuovere il manico dal tubo flessibile di aspirazione, premere il nottolino con il pollice e estrarre il manico.
Avviso: Togliendo il manico, è possibile infilare direttamente anche gli accessori sul tubo flessibile di aspirazione.
Vedi posizione 12.
Raccomandazione: Per aspirare il pavimento, infilare il manico sul tubo flessibile di aspirazione.
14 Tubi rigidi di aspirazione 2 x 0,5 m
Figura B 1
→ Infilare uno dentro l'altro i due tubi di aspirazione e collegarli con il manico.
15 Bocchetta pavimenti (con inserti)
→ Per l'aspirazione di pavimenti con sporco secco, agganciare l'inserto con due strisce di setole nella bocchetta per pavimenti.
→ Per l'aspirazione di pavimenti con acqua, agganciare l'inserto con due labbra di gomma nella bocchetta per pavimenti.
16 Bocchetta fessure
→ Per bordi, giunti, radiatori e zone difficilmente accessibili.
Uso
ATTENZIONE
Lavorare sempre con il filtro plissettato piatto inserito sia durante l'aspirazione di liquidi che l'aspirazione di solidi!
Prima della messa in funzione
Figura A1
→ Sbloccare e staccare la testa dell'apparecchio.
→ Girare il serbatoio e spingere le ruote pivottanti negli orifizi sul fondo del serbatoio, fino alla battuta.
→ Posizionare la testa dell'apparecchio e bloccarla.
Messa in funzione
Figura B 1
→ Montare gli accessori
Figura B 2
→ Inserire la spina di alimentazione.
Figura B 3
→ Accendere l'apparecchio.
Aspirazione a secco
ATTENZIONE
Lavorare solo con il filtro plissettato piatto asciutto! Prima di utilizzarlo, verificare se il filtro presenta danneggiamenti e sostituirlo se necessario.
Figura A 2
→ Suggerimento: Per l'aspirazione di polvere fine inserire il sacchetto filtro.
Indicazioni riguardo al sacchetto filtro
- Il livello di riempimento del sacchetto filtrante dipende dallo sporco che viene aspirato.
- Nel caso di polveri fini, sabbia, ecc. sostituire spesso il sacchetto filtrante.
– Il sacchetto filtrante usurato può scoppiare, pertanto va sostituito in tempo!
ATTENZIONE
Aspirare ceneri raffreddate solo un pre-separatore. N. ordinazione esecuzione Basic: 2.863-139.0, esecuzione Premium: 2.863-161.0.
Aspirazione liquidi
→ Per l'aspirazione di umidità o bagnato, scegliere il corretto inserto nella bocchetta per pavimenti e collegare accessori corrispondenti.
ATTENZIONE
Non utilizzare il sacchetto filtrante!
Indicazione: Se il serbatoio è pieno, un galleggiante chiude l'apertura di aspirazione e l'apparecchio gira con maggiore velocità. Spegnere subito l'apparecchio e svuotare il serbatoio.
Interrompere il funzionamento
Figura B 3
→ Spegnere l'apparecchio.
Figura C1
→ Agganciare la bocchetta per pavimenti nella posizione di parcheggio.
Dopo l'uso
→ Spegnere l'apparecchio e staccare la spina.
Svuotare il contenitore
Figura D 1
→ Rimuovere la testa dell'apparecchio e svuotare il serbatoio pieno di sporco umido o secco.
Deposito dell'apparecchio
Figura D 2
→ Conservare gli accessori ed il cavo di allacciamento alla rete nell'apparecchio e conservare l'apparecchio in luoghi asciutti.
Cura e manutenzione
→ Pulire l'apparecchio e gli accessori in plastica con un normale detergente per materiale sintetico.
→ Sciacquare all'occorrenza il contenitore e gli accessori con dell'acqua ed asciugarli prima del loro riutilizzo.
Pulire il filtro plissettato piatto
Raccomandazione: Pulire la cassetta filtro dopo ogni qualvolta che è stato usato.
Figura
→ Sbloccare la cassetta filtro, ribaltarla fuori e estrarla, svuotare lo sporco dalla cassetta filtro in un secchio dell'immondizia.
→ Per pulire il filtro plisettato piatto inserito, battere la cassetta filtro contro il bordo del secchio dell'immondizia. In questo caso, il filtro plissettato piatto non deve essere smontato dalla cassetta filtro.
All'occorrenza, pulire il filtro plissettato piatto separatamente.
Figura
→ Sbloccare la cassetta filtro, ribaltarla fuori e estrarla.
Figura
→ Rimuovere il filtro plissettato piatto fuori dalla cassetta filtro e sbatterlo.
→ All'occorrenza pulire il filtro solo sotto acqua corrente; non strofinare o spazzolare.
Asciugarlo completamente prima dell'uso.
→ Alla fine, rimontare il filtro plissettato piatto asciutto nell'apparecchio. Inserire la cassetta filtro nell'apparecchio.
Guida alla risoluzione dei guasti
Diminuzione della potenza di aspirazione
Se la potenza di aspirazione dell'apparecchio diminuisce, controllare i seguenti punti:
→ Accessori, tubo flessibile di aspirazione o tubi di aspirazione otturati. Eliminare le otturazioni con un bastoncino.
Figura
→ Saccetto filtro pieno: inserire un nuovo sacchetto filtro.
Figura
→ Filtro plissettato piatto sporco/intasato: Estrarre la cassetta filtro e pulire il filtro (vedi capitolo "Pulizia del filtro plissettato piatto").
→ Sostituire i filtri plissettati piatti danneggiati.
Dati tecnici
| Tensione1~50-60 Hz | 220 - 240 | V |
| Potenza P_nom | 1000 W | |
| Protezione rete (fusibile ritardato) 10 A | ||
| Capacità vano raccolta 20 l | ||
| Assorbimento di acqua con impugnatura | 12 | l |
| Assorbimento di acqua con bocchetta per pavimenti | 10 | l |
| Cavo di alimentazione H05VV-F | 2x0,75 | |
| Pressione acustica(EN 60704-2-1) | 72 dB(A) | |
| Peso (senza accessori)WD 4 | 7,0 kg | |
| Peso (senza accessori)WD 4 Premium | 7,3 kg | |
Con riserva di modifiche tecniche!
Inhoud
→ Izklopite napravo.
Slika
C 1
→ Talno šobo obesite v parkirni položaj.
Zaključek delovanja
→ Izklopite napravo in izvlecite električni vtič iz omrežne vtičnice.
Praznjenje posode
Slika D1
→ Snemite glavo naprave, izpraznite posodo, napolnjeno z mokro ali suho umazanijo.
