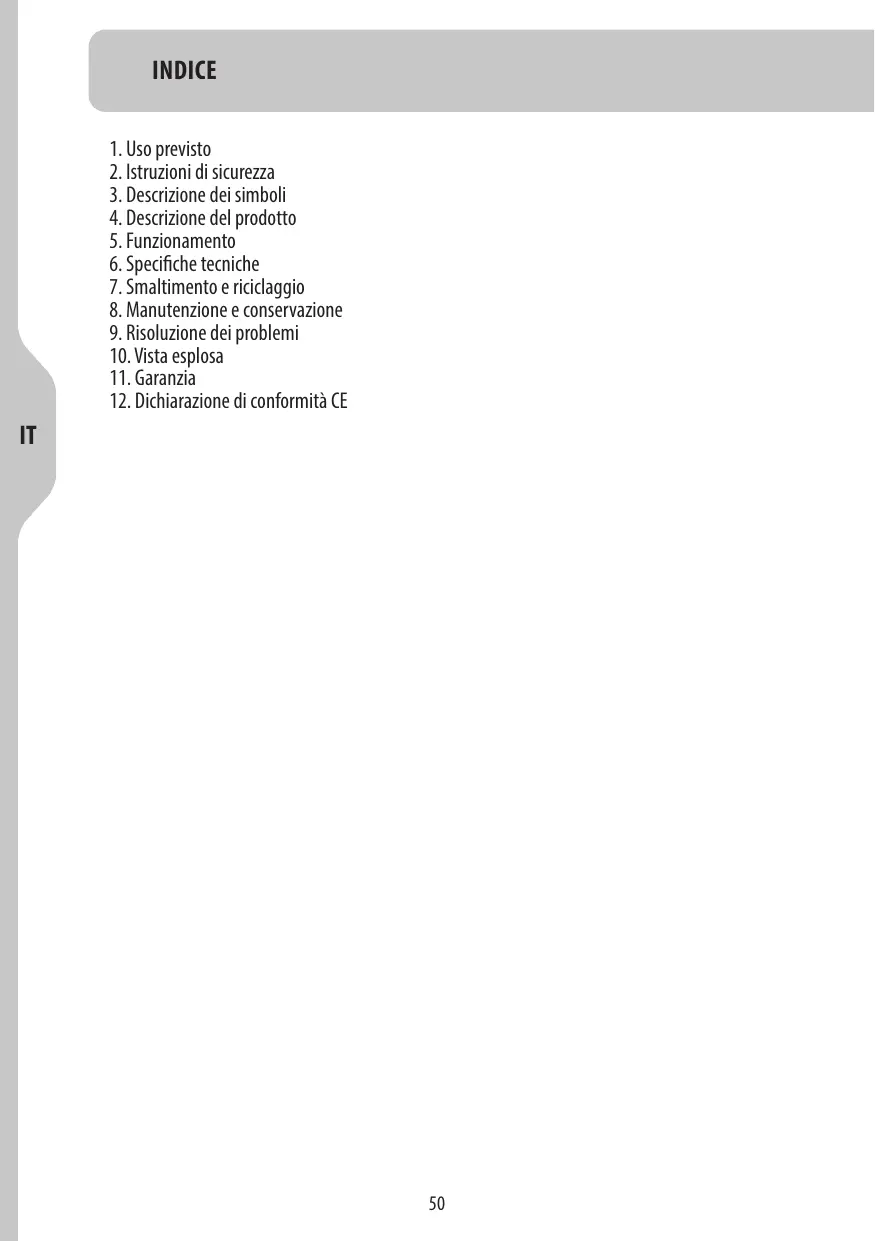

MANUALE UTENTE 110C EPW.3 STERWINS

3. Descrizione dei simboli

4. Descrizione del prodotto

6. Specifiche tecniche

7. Smaltimento e ricicdaggio

8. Manutenzione e conservazione

9. Risoluzione dei problemi

12. Dichiarazione di conformità CE

Questo apparecchio è destinato alla pulizia tramite atomizzatore ad alta pressione di muri di edifid, facciate, terrazze, sentieri pedonali, attrezzature da giardino, macchinari, veicoli, utensili, ecc. Se necessario, à possibile utilizzare l'apparecchio con detergenti per la pulizia domestica. L'apparecchio non à destinato all'uso industriale ma al solo uso domestico. L'apparecchio deve essere usato conformemente alle istruzioni specificate in questo manuale. Qualsiasi utilizzo del prodotto diverso da quanto descritto in queste istruzioni à da considerarsi non autorizzato e solleva il costruttore da ogni responsabilità legale. Attenzione! Non usare l'apparecchio à temperature inferiori a 0°C.

2. ISTRUZIONI DI SICUREZZA

- Gli apparecchi non devono essere usati dai bambini. Supervisionare i bambini per accertarsi che non giochino con l'apparecchio. + Questo apparecchio pud essere usato da persone con ridotte capacità fisiche, mentali o sensoriali o prive di esperienza e conoscenza solo se supervisionate o istruite su sull'uso in sicurezza dell'apparecchio e se comprendono i rischi correlati. - Per evitare pericoli, se il cavo di alimentazione à danneggiato deve essere sostituito dal costruttore, da un suo agente incaricato o da una persona qualificata. - Il collegamento all'alimentazione elettrica deve essere effettuato da un elettricista qualificato e conformemente a IEC60364-1. Verificare che la rete elettrica in uso includa un dispositivo di messa a terra o un interruttore differenziale che interrompe l'alimentazione se la dispersione elettrica a terra supera i 30 mA per 30 ms. + AVVERTENZA! Questo apparecchio è progettato per essere utilizzato con il detergente fornito o consigliato dal costruttore. L'uso di altri detergenti o prodotti chimici pud compromettere la sicurezza dell'apparecchio. + AVVERTENZAI | getti ad alta pressione possono essere pericolosi se utilizzati in modo improprio. Il getto non deve essere diretto verso persone,

apparecchiature elettriche accese o l'idropulitrice stessa. + AVVERTENZAI Non utilizzare l'apparecchio entro la portata di persone che non indossano dispositivi di protezione individuale. + AVVERTENZA! Non dirigere il getto contro se stessi o altri per pulire indumenti o calzature. - AVVERTENZAI Rischio di esplosione - Non spruzzare liquidi infiammabili. + AVVERTENZA! Le idropulitridi ad alta pressione non devono essere usate da bambini o persone non competenti. - AVVERTENZA! Raccordi, accessori e tubi ad alta pressione sono importanti per la sicurezza della macchina. Utilizzare esclusivamente tubi, accessori e raccordi raccomandati dal costruttore. + AVVERTENZA! Per garantire la sicurezza dell'apparecchio, utilizzare esclusivamente parti di ricambio prodotte o approvate dal costruttore. + AVVERTENZA! L'acqua fluita attraverso le valvole antiriflusso à da considerarsi non potabile. + AVVERTENZA! Scollegare l'apparecchio dalla presa di corrente prima di sostituire un componente, convertir l'apparecchio a un'altra funzione o effettuare le operazioni di pulizia o manutenzione, - AVVERTENZA! Non utilizzare l'apparecchio se il cavo di alimentazione o componenti importanti dell'apparecchio sono danneggiati, ad esempio dispositivi di sicurezza, tubi ad alta pressione, pistola, ecc. + AVVERTENZA! L'utilizzo di prolunghe inadeguate pud essere pericoloso. Se viene utilizzata una prolunga, deve essere adatta all’utilizzo in esterni e il collegamento elettrico deve essere mantenuto asciutto e lontano dal suolo. Se raccomanda pertanto di usare un avvolgicavo che mantenga la presa ad almeno 60 mm dal suolo. + AVVERTENZA! Scollegare l'apparecchio dall'alimentazione elettrica prima di lasciarla incustodita. + AVVERTENZAI! L'alta pressione pud causare il rimbalzo di oggetti. Durante l’uso dell'apparecchio, indossare sempre dispositivi di protezione

individuale appropriati, ad es. calzature rinforzate, guanti di sicurezza, casco con visore, protezioni per le orecchie, ecc. + AVVERTENZAI Per motivi di sicurezza, con l'apparecchio devono essere usati raccordi, valvole e tubi ad alta pressione. Utilizzare i nuovi set di tubi forniti insieme all'apparecchio. Non riutilizzare set vecchi. + AVVERTENZAI In caso di contatto o fuoriuscita di detergenti, risciacquare con acqua. Se il liquido entra a contatto con gli occhi, contattare immediatamente un medico. + AVVERTENZAI In caso di guasto di un componente (ad esempio l'ugello), affidare la riparazione dell'idropulitrice à un tecnico qualificato utilizzando esclusivamente parti di ricambio identiche. - Gli pneumatici dei veicoli e le valvole degli pneumatici possono subire danni e scoppiare a causa del getto ad alta pressione. Il primo sintomo di danneggiamento lo scolorimento dello pneumatico. Gli pneumatici dei veicoli e le valvole degli pneumatici sono pericolosi. Mantenere una distanza di almeno 30 cm durante la pulizia. + AVVERTENZAI Prestare attenzione al rischio contraccolpo durante la pressione del grilletto della pistola. Assicurarsi di mantenere il contatto con il suolo e afferrare la pistola saldamente per evitare il rischio di lesioni a se stessi o ad altre persone. Avvertenzal L'apparecchio non à progettato per essere collegato al sistema difornitura di acqua potabile. Utilizzare un dispositivoantiriflusso conforme a EN12729 tipo BA o EN 61770 con valvola unidirezionale. L'acqua fluita attraverso le valvole antiriflusso à da considerarsi non potabile. NOTA: per le informazioni relative al collegamento alla rete idrica, la lunghezza e la qualità del tubo di ingresso dell'acqua, consultare il manuale di assemblaggio incluso nella confezione.

3. DESCRIZIONE DEI SIMBOLI

IMPORTANTE! Leggere attentamente tutte le istruzioni e le precauzioni di sicurezza prima di utilizzare l'apparecchio. Prestare particolare attenzione a tutte le sezioni di questo manuale recanti simboli e avvertenze di sicurezza. Avvertenza! Questo à un simbolo di avvertenza. In questo manuale tale simbolo à utilizzato per segnalare il rischio di infortuni. Assicurarsi di aver letto e compreso tutte le avvertenze. Indossare dispositivi di protezioni per le orecchie. Indossare dispositivi di protezione per gli occhi. Scollegare immediatamente dalla presa di corrente se il cavo è danneggiato, à stato attorcigliato o tagliato e prima di lasciare l'apparecchio incustodito, anche per un breve periodo. AVVERTENZA! I getti ad alta pressione possono essere pericolosi se utilizzati in modo improprio. Il getto non deve essere diretto verso persone, apparecchiature elettriche accese 0 l'idropulitrice stessa.

4. DESCRIZIONE DEL PRODOTTO

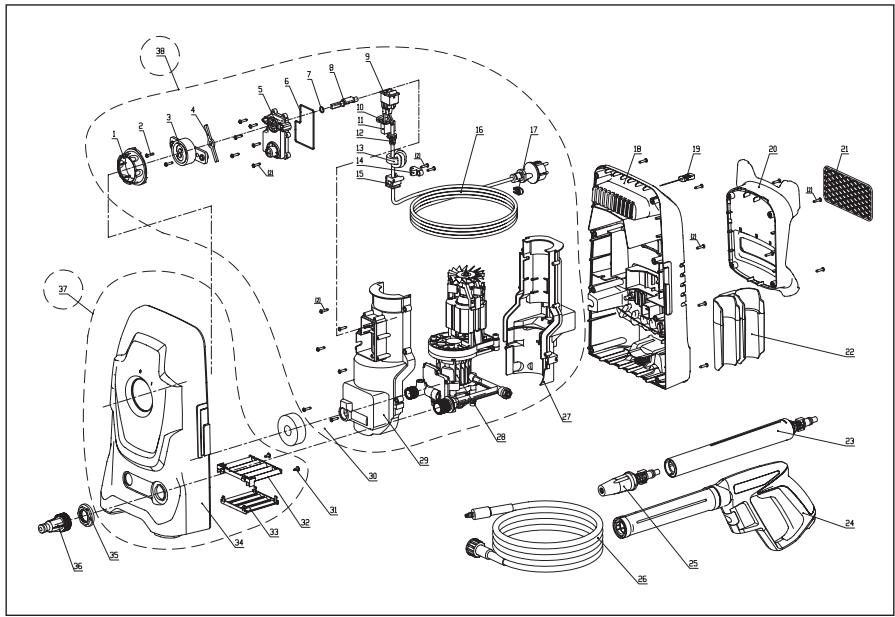

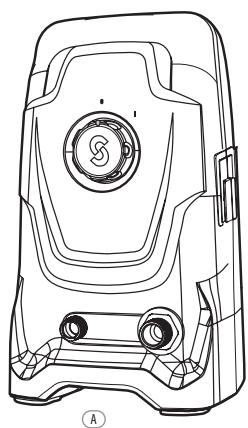

À Idropulitrice ad alta pressionex1 B upporto per pistola x1 CTubo ad alta pressione x1 D Ugello turbo x1 E Lancia x1 F Pistola x1 G Adattatore per ingresso dell'acqua x1 H Spillo per ugello x? J Manuale di istruzioni x2

• | seguenti accessori non sono inclusi nella confezione. Ë possibile acquistare tali accessori presso i rivenditori locali. -__ 1tubodialimentazione dell'acqua. NOTA: utilizzare un tubo dell'acqua rinforzato con un raccordo disponibile in commercio. Diametro minimo: 13 mm (1/2”); lunghezza minima: 1,5 m. 1 dispositivo antiriflusso (se l'apparecchio à collegato al sistema di fornitura dell'acqua potabile; utilizzare una valvola antiriflusso conforme à EN12729 tipo BA o EN 61770 con valvola unidirezionale).

Assemblaggio ÂÀ AVVERTENZA! Tutte le operazioni di assemblaggio devono essere effettuate con l'apparecchio scollegato dalla presa di corrente. La sequenza di assemblaggio è illustrata nel manuale delle specifiche. Consultare tale manuale per effettuare le operazioni di assemblaggio. AVVERTENZA! AN Durante l'uso dell'apparecchio, indossare indumenti adeguati e protezioni per occhi e orecchie. Assicurarsi che l'apparecchio funzioni correttamente prima di ogni utilizzo. Assicurarsi che il voltaggio della rete elettrica corrisponda al voltaggio riportato sulla targhetta dati dell'apparecchio. l'apparecchio deve essere collegato esclusivamente a una rete elettrica con messa a terra e interruttore differenziale (30 mA) che interrompe l'alimentazione in caso di cortocircuito. Controllare che l’apparecchio sia in condizioni di sicurezza: — verificare l’assenza di difetti visibili; — verificare che tutte le parti dell'apparecchio siano installate saldamente; — verificare che i tubi di collegamento idrico ei tubi ad alta pressione siano fissati saldamente. Accensione e spegnimento Nota: posizionare l'idropulitrice su una superficie piana, in posizione sicura e stabile. Accensione: ï. Aprire la valvola di ingresso dell'acqua.

ii. Premere il pulsante di sicurezza sulla pistola e premere l'interruttore a grilletto fino a ottenere

un flusso d'acqua continuo. ïii. Per accendere l'apparecchio, posizionare l'interruttore di accensione(1)/spegnimento(0) in posizione di accensione (1). Spegnimento

iv. Rilasciare l'interruttore a grilletto.

v. Per accendere l'apparecchio, posizionare l'interruttore di accensione(1}/spegnimento(O) in

posizione di spegnimento (0).

vi. Chiudere la valvola di ingresso dell'acqua.

Attenzione! Rischio di danni all’apparecchio! Non mettere in funzione l'apparecchio senza acqua in ingresso perché il funzionamento a secco pu danneggiare la pompa. Usare un filtro dell'acqua se l'acqua in ingresso è contaminata.

VAN Utilizzo dell’idropulitrice elettrica ad alta pressione Rischio di morte! Prestare particolare attenzione durante la pulizia di pneumatici. Gli pneumatici dei veicoli e le valvole degli pneumatidi possono subire danni e scoppiare se manipolati in modo scorretto. | primi segni di danneggiamento incudono lo scolorimento dello pneumatico. Se danneggiati, gli pneumatici dei veicoli e le valvole degli pneumatidi comportano il rischio di morte. Mantenere il getto a una distanza di almeno 30 cm. VAN AVVERTENZA! Il getto ad alta pressione pu essere pericoloso se manipolato scorrettamente. Non dirigere il getto verso esseri viventi (persone e animali), apparecchi elettrici accesi o il prodotto stesso. L'ostruzione delle estremità degli spruzzatori provoca un'eccessiva pressione della pompa ed è necessaria una pulizia immediata. Ë possibile pulire le estremità degli spruzzatori inserendo con delicatezza un ago o uno strumento sottile e affilato (ad es. una graffetta) nell’ugello per rimuovere i depositi. Tenere con entrambe le mani. Il pulsante di sicurezza della pistola evita la pressione accidentale dell'interruttore a grilletto. Il pulsante di sicurezza NON blocca l'interruttore a grilletto in posizione di accensione.

Modello TI0CEPW.3 Tensione nominale in entrata 230V- 50 Hz Potenza in entrata 1500W Pressione nominale P max. = 8 MPa Pressione consentita Limite P = 11 MPa Flusso nominale Q=531/min Portata max. Qmax. = 6 l/min Classe IP IPXS Classe di sicurezza Classe Il Pressione max. acqua in ingresso Pin max. = 0,6 MPa Temperatura max. acqua in ingresso Tin max. = 40°C Peso (kg) 62 Livello di pressione sonora misurato 77.1dB(A),K=3.0 dB(A) Livello di potenza sonora misurato 89.6dB(A),K= 3.0 dB(A) Livello di potenza sonora garantito 95 dB (A) Vibrazioni <2.5m/s,k=1.5 m/s I valori sonori sono stati determinati conformemente alle specifiche dei test del rumore imposti da EN 60335-2-79, usando gli standard EN 1S0 11203 e EN ISO 3744. Poiché il livello di intensità sonora per l'operatore pud superare 80 dB(A), si raccomanda di adottare misure di protezione. Il valore totale dichiarato delle vibrazioni è stato misurato con un metodo di valutazione standard (conforme a EN 60335-2-79) e pud essere utilizzato per confrontare un utensile con un altro. |! valore totale dichiarato delle vibrazioni pud anche essere utilizzato nella valutazione preliminare dell'esposizione. ÂA AVVERTENZA! À seconda della modalità di utilizzo del prodotto, il valore effettivo delle vibrazioni pud differire dal valore totale dichiarato. Adottare adeguate misure cautelative per proteggersi dall'esposizione alle vibrazioni. Tenere in considerazione tutte le fasi del ciclo di utilizzo, inclusi i periodi in cui il prodotto funziona senza carico o è spento. Esempi di misure cautelative: manutenzione periodica dell'apparecchio e degli accessori, mantenimento al caldo delle mani, pause regolari e adeguata pianificazione delle fasi di lavorazione.

Smaltimento e protezione dell'ambiente Seguire tutte le norme vigenti in materia di smaltimento. Al termine della vita utile del prodotto, portare l'apparecchio, gli accessori e gli imballaggi presso un mm centro di raccolta e riciclaggio. Non smaltire gli apparecchi elettrici insieme ai rifiuti domestic, ma portarli presso gli appositi punti di raccolta e ricidaggio. Le parti in plastica e in metallo del prodotto possono essere riciclate e riutilizzate.

Qualsiasi operazione di manutenzione non menzionata in questo capitolo deve essere effettuata da un centro di assistenza autorizzato. Attenzione! Scollegare sempre la spina dalla presa di corrente prima di effettuare qualsiasi intervento sulla macchina. + Pulizia dell’ugello -- Scollegare l’ugello dalla lancia. -- Rimuovere eventuali depositi dal foro dell'ugello con l'apposito spillo. + Pulizia del filtro Ispezionare il filtro di ingresso e il detergente (se installato) prima di ogni utilizzo, e pulirlo conformemente alle istruzioni.

CONSERVAZIONE E TRASPORTO

Conservazione Riporre l'apparecchio in un luogo asciutto e ben ventilato. In previsione di un lungo periodo di inutilizzo dell'apparecchio, rimuovere il detergente e drenare tutta l'acqua rimasta nei tubi. Trasporto Utilizzare limballaggio originale, se possibile. SMALTIMENTO Smaltimento dell'apparecchio Gli apparecchi che recano questo simbolo non devono essere smaltiti insieme ai normali rifiuti domestici, ma devono essere portati presso gli appositi centri di raccolta differenziata. Informarsi sulle opzioni di smaltimento presso le autorità locali. La raccolta differenziata consente di riciclare e riutilizzare le vecchie apparecchiature. Cid contribuisce ad evitare i danni causati dalla dispersione dei materiali nell’ambiente. Smaltimento dell'imballaggio La confezione à composta da cartone e plastica riciclabile. Riciclare tali material.

L'apparecchio non si accende. + Controllare la presa di corrente, il cavo di alimentazione, i fili elettrici e la spina; se necessario, affidare la riparazione a un elettricista qualificato. + Un componente à difettoso, ad esempio l'interruttore di accensione/spegnimento, il motore, ec. (contattare il centro di assistenza). L'apparecchio funziona a intermittenza. + Ilcvodialimentazione è danneggiato. + Ilarcuito elettrico interno è danneggiato. + L'interruttore di accensione/spegnimento à difettoso (contattare il centro di assistenza). + L'ugello à ostruito. Pulire il foro dell’ugello con l'apposito spillo fornito.. La pressione à insufficiente o assente. + Controllare se à presente dell'aria nel sistema; in tal caso ventilare l'apparecchio. Mettere in funzione l'apparecchio senza il tubo ad alta pressione finché l'acqua non iniziare a scorrere senza bolle. Reinstallare il tubo ad alta pressione. + Controllare se sono presenti perdite o ostruzioni neï tubi di ingresso verso la pompa. + Controllare l'impostazione della pistola. La pressione subisce notevoli variazioni. + Pulire l'ugello del getto d'acqua ad alta pressione. + Controllare la pressione dell'acqua in ingresso. L'apparecchio pulsa. + Controllare se à presente dell'aria nel tubo o nella pompa; mettere in funzione l'apparecchio premendo l'interruttore a grilletto finché non ritorna la normale pressione operativa. + Controllare se l'ingresso dell'acqua è adeguato; evitare l'uso di tubi lunghi e sottili {minimo 1/2”). + Controllare se l'ugello è parzialmente ostruito o se il filtro à bloccato; pulire l'ugello oilfiltro. Controllare se il tubo è piegato; raddrizzarlo. Lapparecchio presenta perdite. + Contattareil centro di assistenza.

Iprodotti STERWINS sono progettati con i più alti standard per il fai-da-te. STERWINS offre una garanzia di 36 mesi dalla data di acquisto dei suoi prodotti. La garanzia si applica a tutti gli eventuali difetti di materiali e fabbricazione. Non sono possibili ulteriori reclami, di alcuna natura, dire indiretti, relativi a persone e/o materiali. | prodotti STERWINS sono progettati con i più alti standard per il fai-da-te. In caso di problemi o difetti, consultare sempre innanzituttoil rivenditore STERWINS. Nella maggior parte dei casi il rivenditore sarà in grado di risolvere il problema o correggere il difetto. Le riparazioni e la sostituzione dei pezzi non estendono il periodo di garanzia originale. I difetti derivanti da uso improprio o usura non sono coperti dalla garanzia. La presente dausola si riferisce anche agli interruttori di alimentazione, gli interruttori e motori del drcuito di protezione, in caso di usura. La richiesta di garanzia à valida solo se: - viene fornita la prova della data di acquisto sotto forma di scontrino; - non sono state effettuate riparazioni/sostituzioni da parte di terzi; - il prodotto non è stato usato in modo improprio (sovraccarico dell'apparecchio o inserimento di accessori non approvati); - non risultano danni causati da agenti o corpi esterni come sabbia o sassi; - non risultano danni provocati dal mancato rispetto delle avvertenze di sicurezza e delle istruzioni per l'uso. Le dausole della garanzia sono parte integrante delle nostre condizioni di vendita e consegna. l'prodotti difettosi riconsegnati a STERWINS tramite il rivenditore STERWINS verranno accettati solo se correttamente imballati. Le spese di spedizione dei prodotti difettosi inviati à STERWINS direttamente dal consumatore sono a carico di quest'ultimo. prodotti imballati in modo non adeguato non saranno accettati da STERWINS.

IL costruttore: ADEO Services 135 rue Sadi Carnot CS 00001 59790 RONCHIN - Francia dichiara che il prodotto seguente: Idropulitrice ad alta pressione110C EPW.3 N. di serie: fare riferimento al retro della copertina è conforme ai requisiti fissati dalle seguenti direttive: Direttiva Macchina 2006/42/EC Direttiva EMC 2014/30/EU EU Direttiva Rumore 2000/14/ ECmodificata da 2005/88/EC Direttiva ROHS 2011/65/UE Livello di potenza sonora misurata: 89.6 dB(A) Livello potenza sonora garantito: 95 dB(A) Metodo di valutazione conforme alla direttiva 2000/14/EC Allegato V Allegato Ill, Parte B, Articolo 27 EN ISO 3744: 2009 ed è inoltre conforme ai seguenti standard: EN 60335-1: 2012+A11: 2014 EN 60335-2-79: 2012 EN 62233: 2008 EN 55014-1: 2006+A1: 2009+-A2:2011 EN 55014-2: 2015 EN 61000-3-2: 2014 EN 61000-3-3: 2013 Carica del firmatario: Direttore Acquisti Internazionali ADEO SERVICES Data: 30-09-2016 Al Bruno POTTIE
