MANUALE UTENTE INPULSE 300 MK2 HERCULES

Panorama 7
Banchi. 8
Mixaggio 21
Connettori 29

1. INSTALLAZIONE 30

Connessioni 30
Scaricare il software 32

DJUCED 32
Serato DJ Lite 35

1. RAVVIVARE IL TUO MIX 37

Modalità e pad. 37

I pad 37
Modalità Hot Cue 39
Modalità Loop 40

Modalità Slicer 42

Modalità Stems 43

Modalità Sampler 44

Modalità 5 45

Modalità 6 47

Modalità 7 48

Modalità 8 49

Scratching 51

Filtri. 52

1. SCHEDA AUDIO MULTICANALE....53
   Uscita Master par altoparlanti (uscita 1-2) ..53
   Uscita cuffie (uscita 3-4) 54
2. COMPATIBILITA 55
   USB Audio / USB MIDI 55
   Pannello di controllo ASIO e Windows®......55
   Aggiornamento del firmware. 58
3. MODALITA DEMO 59
4. FAQ 60

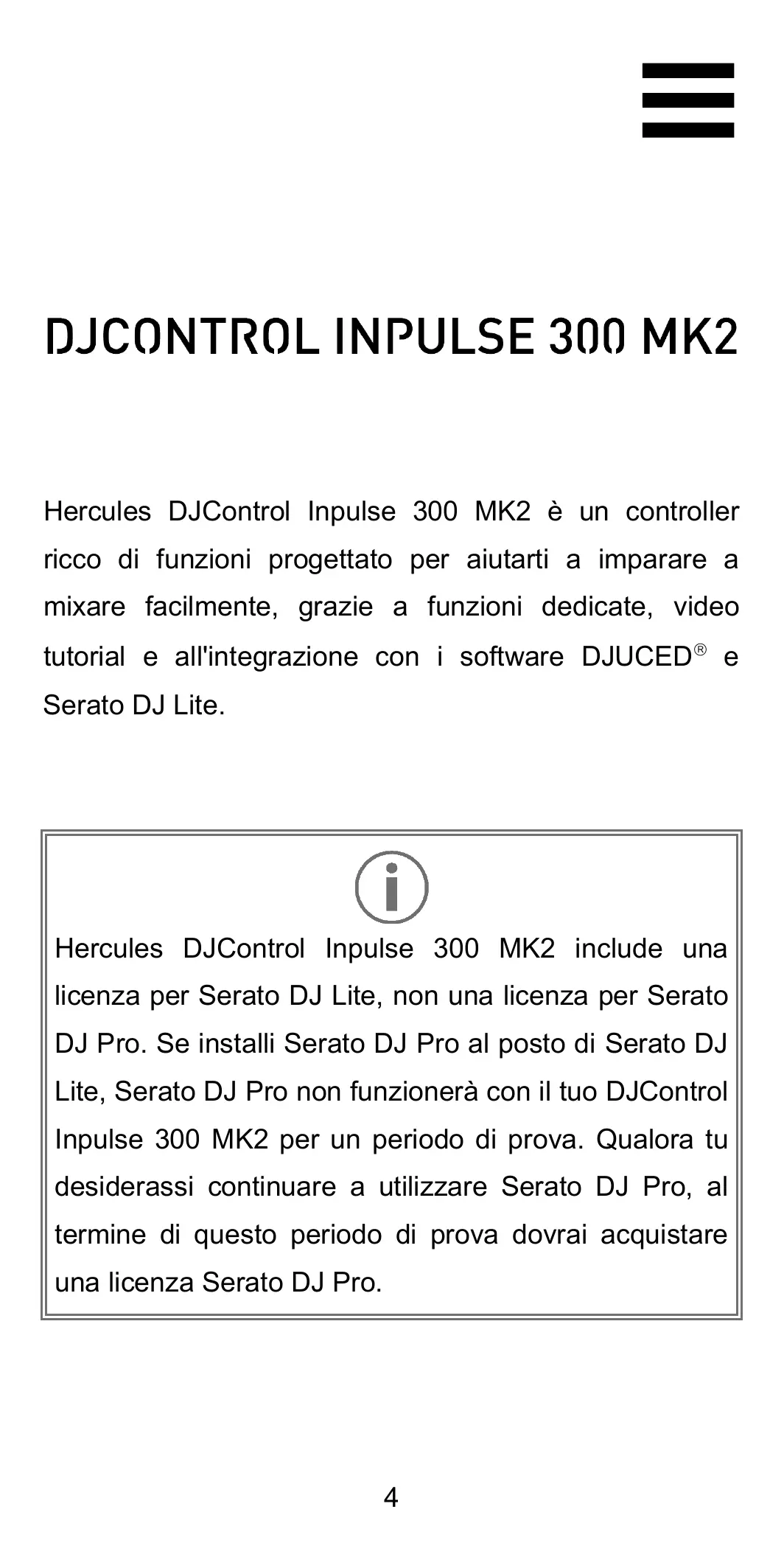

DJCONTROL INPUT 300 MK2

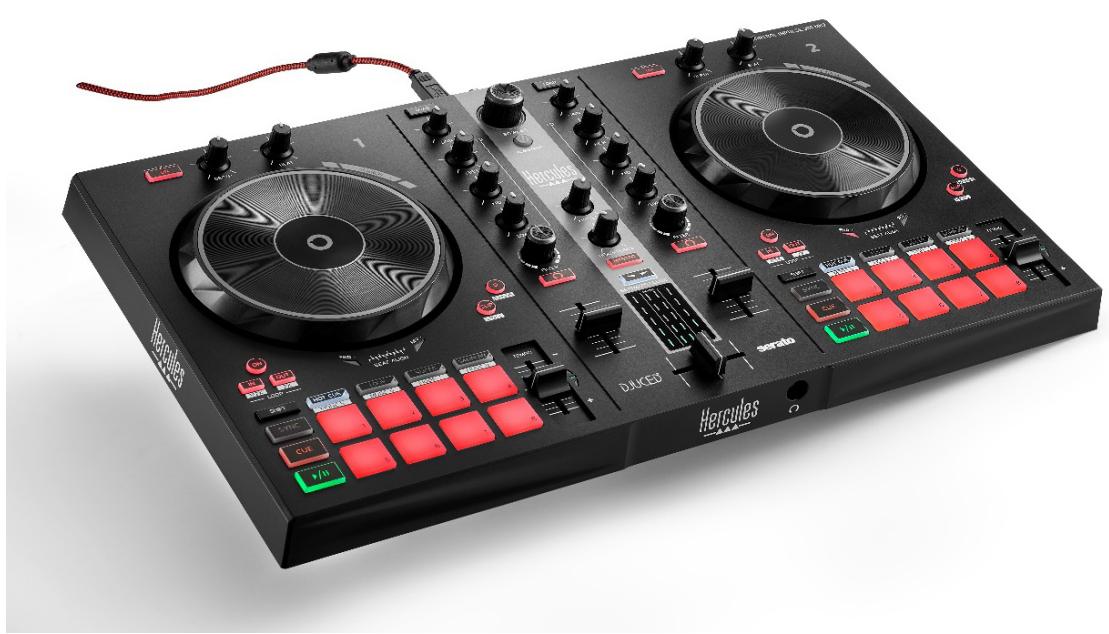

Hercules DJControl Inpulse 300 MK2 è un controller ricco di funzioni progettato per aiutarti a imparare a mixare lavorante, grazie a funzioni dedicate, video tutorial e all'integrazione con i software DJUCED® e Serato DJ Lite.

Hercules DJControl Inpulse 300 MK2 include una licenza per Serato DJ Lite, non una licenza per Serato DJ Pro. Se installi Serato DJ Pro alizio di Serato DJ Lite, Serato DJ Pro non funzionera con il tuo DJControl Inpulse 300 MK2 per un periodo di prova. Qualora tu desiderassi continuare a utilizzare Serato DJ Pro, al termine di questo periodo di prova dovrai acquistare una licenza Serato DJ Pro.

1. Contenuto della confezione

• Hercules DJControl Impulse 300 MK2
• Cavo di alimentazione intrecciato (USB-A - USB-B)
• Adesivi Hercules, Serato e DJUCED®
• Volantino sulla garanzia

Puoi rimuovere la pellicola protettiva che ricopre il VU meter del controller Hercules DJControl Inpulse 300 MK2. Puoianche lasciare la pellicola protettiva I dove si trova: ciò non inficera l'uso del VU meter.

2. Caratteristiche tecniche

Requisiti di sistema:

• DJUCED®:

Uscita Master per altoparlanti (uscita 1-2) tramite due connettori RCA:

• Potenza massima in uscita = 5 dBU @ 1 kΩ
• THD+N @ 1 kHz < 0.01%
• Risoluzione = 24 bit
• Frequenza di campionamento = 44 kHz

Uscita cuffie (uscita 3-4) tramite connettore mini-jack stereo da 3,5 mm:

• Potenza massima in uscita = 5 dBU per 32 Ω @ 1 kHz
• THD+N @ 1 kHz < 0.017%
• Risoluzione = 24 bit
• Frequenza di campionamento = 44 kHz

3. Caratteristiche

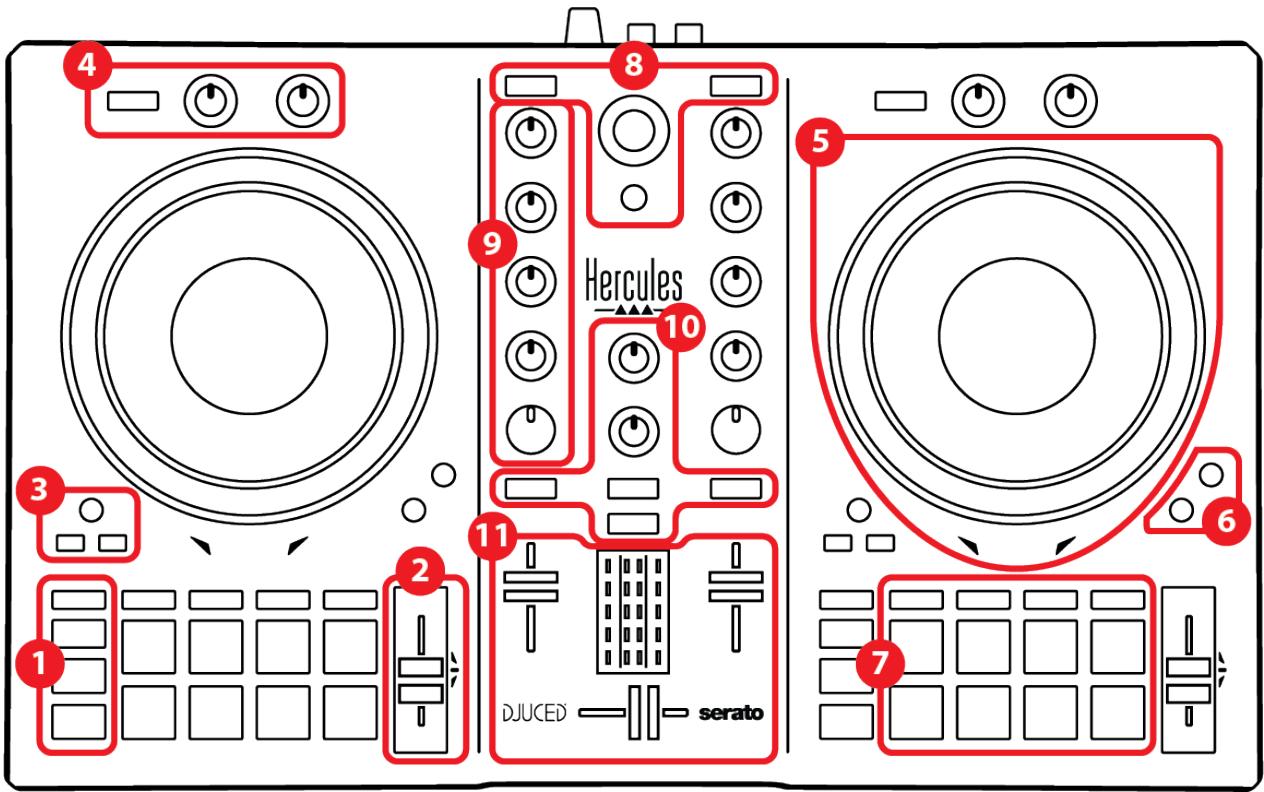

Panorama

1. Pulsanti trasporto
2. Fader Tempo
3. Controlli loop
4. Effetti
5. Manopola jog
6. Modalità riproduzione
7. Pad e modalità
8. Controlli selezione brani
9. Sezione mixaggio
10. Monitoraggio, volume e Beatmatch Guide
11. Mixer

Banchi

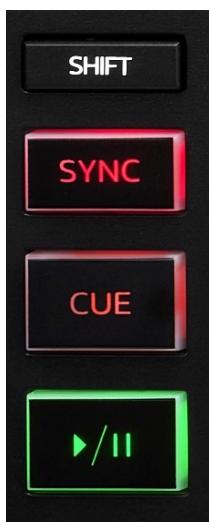

1. Pulsanti transporte

SHIFT: controlledo combinato. Ad esempio:

• SHIFT + IN: dimezza la lunghezza del loop.
• SHIFT + FX ON: cambia l'effetto selezionato dall'élenco.

SYNC: attiva o disattiva la sincronizzazione automatica dei valori dei BPM (battiti al minuto) di due brani.

• SHIFT + SYNC:

In DJUCED®: rende il banco in questione il banco di sincronizzazione principale (Master Sync).
In Serato DJ Lite: disattiva la sincerzonizzazione per il banco.

CUE: inserisce nel brano un punto Cue per identificare un momento specifico, oppure sposta l'indicatore di riproduzione del banco in corrispondenza del punto Cue.

• Brano in pausa: inserisce un punto Cue nel punto in cui è stato interrotto il brano.
• Brano in ascolto: interrompe l'ascolto del brano e sposta l'indicatore di riproduzione del banco in corrispondenza del punto Cue.

Qualora non fosse impostato alcun Cue, premendo CUE viene interrotta la riproduzione e viene inserto un punto Cue in corrispondenza dell'indicatore di riproduzione.

• CUE + PLAY: in DJUCED®, sposta l'indicatore di riproduzione sul punto Cue e avvia la riproduzione da quello punto.
• SHIFT + CUE:

In DJUCED®: sposta l'indicatore di riproduzione all'inizio del brano e interrompe la riproduzione.
In Serato DJ Lite: sposta l'indicatore di riproduzione all'inizio del brano e avvia la riproduzione.

Play/Pausa: avvia l'ascolto o mette in pausa il brano.

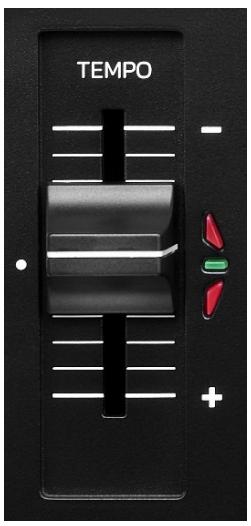

2. Fader Tempo

Fader Tempo: imposta la velocità di riproduzione del brano agli uomini sul numero dei BPM.

• Verso l'alto: rallenta il brano.
• Verso il basso: accelerer il brano.
• Fader Tempo al centro: la velocità originale del brano. Il LED verde è accesso.

A funzione Beatmatch Guide attiva, la guida visiva TEMPO indica se occorre spostare il fader del tempo su o giù, per rallentare o accelerare il brano. Quando le due freccce rosse sono spente, il tempo del brano in questione è identico al tempo dell'altro banco.

Per ulteriori informazioni sulla funzione Beatmatch Guide, consulta il paragrafo Beatmatch Guide a pagina 25.

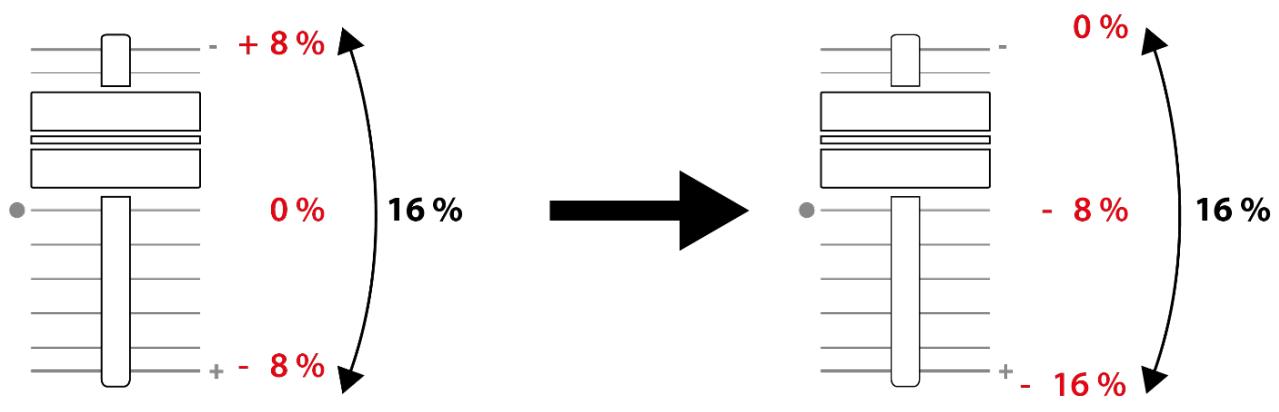

In Serato DJ Lite e Serato DJ Pro, a modalità Sync attivata, premendo SHIFT e spostando contestualmente il fader del tempo potrai modificare i valori del fader del tempo mantenendo l'ampiezza.

Ad esempio, con una Scala del tempo pari al ± 8% , o con un'ampiezza del 16% , puoi modificare i valori del fader del tempo per copire dallo 0% (massimo) al -16% (minimo), conservandoosi un'ampiezza del 16% , con un -8% al centro.

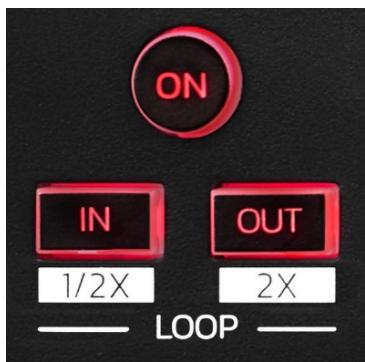

3. Controlli loop

LOOP ON: attiva o disattiva la riproduzione del loop.

IN/OUT: attiva un loop scegliendo il punto di ingressso (IN) e il punto di uscita (OUT).

• SHIFT + IN: dimezza la dimensione del loop attivo.
• SHIFT + OUT: raddoppia la dimensione del loop attivo.

Quando il loop è attivo (ovvero abilitato):

• Premi IN (il pulsante lampeggia) e ruota la manopola jog per spostare l'inizio del loop.
• Premi OUT (il pulsante lampeggia) e ruota la manopola jog per spostare la fine del loop.

Per uscire dal loop, premi LOOP ON.

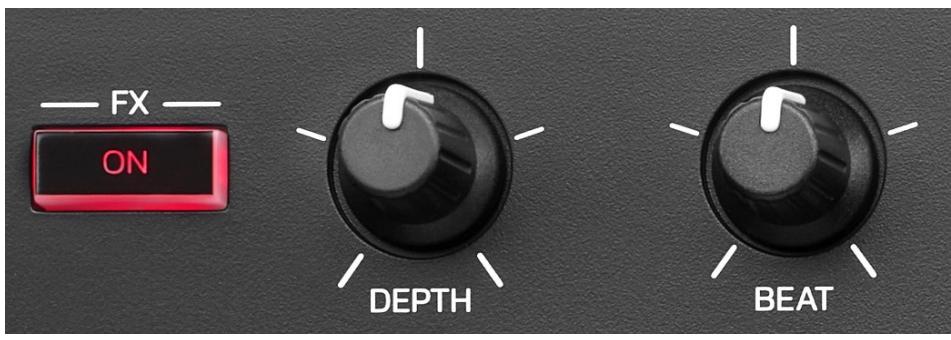

4. Effetti

Rack effetti: gestisce l'effetto per il banco in questione.

• Pulsante FX ON : attiva o disattiva l'effetto.
• Manopola DEPTH: regola l'intensità dell'effetto.
• Manopola BEAT: regola la durata del ciclo dell'effetto sincronizzata con la musica.
• SHIFT + FX ON: cambia l'effetto selezionato dall'élenco.

Per visualizzare il rack effetti:

• In DJUCED®: clicksa su FX.
• In Serato DJ Lite: clicca su FX.

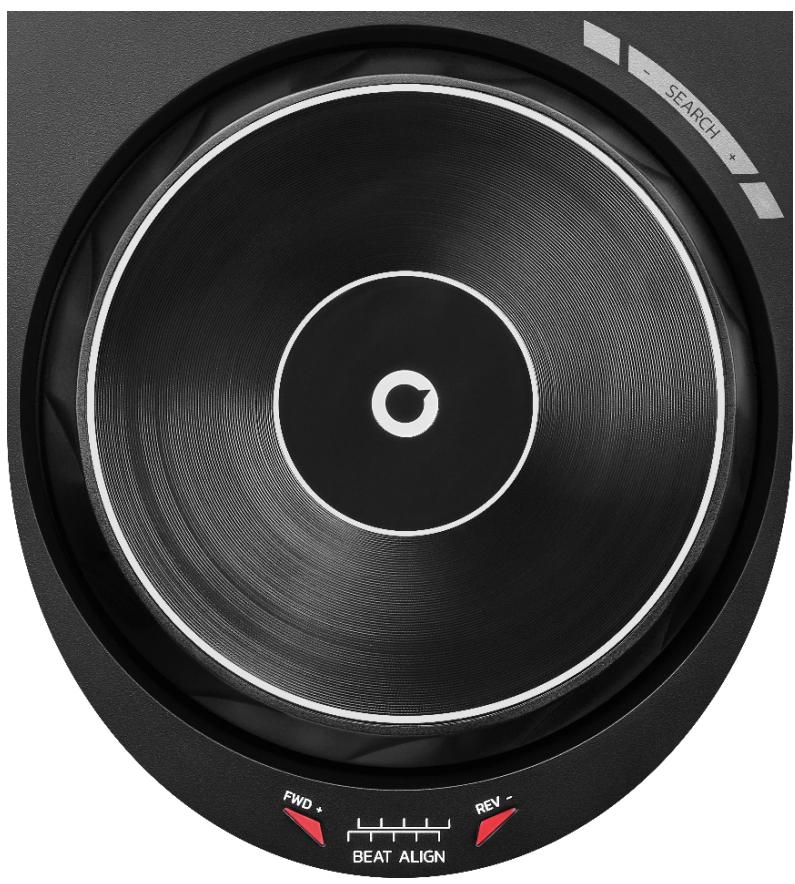

5. Manopola jog

Manopola jog: ti permette di muoverti all'interno del brano, modificare la riproduzione del brano escratchare.

A funzione Beatmatch Guide attiva, le guide visive BEAT ALIGN significano la direzione in cui dovresti ruotare l'anello (ovvero il bordo) della manopola jog per allineare le griglie dei battiti dei due brani. Se le due freccce rosso sono spente, le griglie dei battiti sono allineate.

Per ulteriori informazioni sulla funzione Beatmatch Guide, consulta il paragrafo Beatmatch Guide a pagina 25.

L'azione eseguita dipende da tre criteri:

• modalità Vinyl (Scratch) attivata o disattivata;
• brano in ascolto o in pausa;

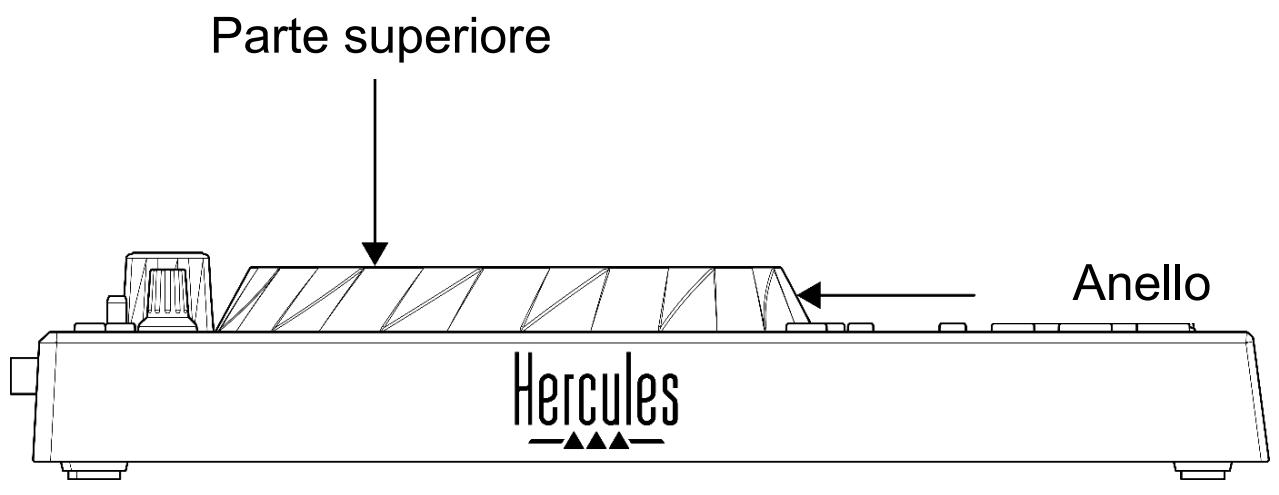

• il punto un cui tocchi la manopola jog.

Per attivare la modalità Vinyl (Scratch), premisimultaneamente SHIFT e SLIP. Per accertarti che la modalità Vinyl sia attiva, premi SHIFT. Il pulsante SLIP è accesso.

Azioni delle manopole jog con Serato DJ Lite e Serato DJ Pro:

Modalità Vinyl	Play/Pausa	Manopola jog	Pulsante SHIFT
Attivata	Play	Parte superiore	-
Scratching
Attivata	Play	Anello	-
Accelerer o rallenta la riproduzione
Attivata	Pausa	Parte superiore	Tieni premuto
Spostamento rapido all'interno del brano
Attivata	Pausa	Anello	-
Spostamento lento all'interno del brano
Disattivata	Play	Parte superiore	-
Accelerer o rallenta la riproduzione
Disattivata	Play	Anello	-
Accelerer o rallenta la riproduzione
Disattivata	Pausa	Parte superiore	Tieni premuto
Spostamento rapido all'interno del brano

Azioni delle manopole jog con DJUCED®:
DJUCED

Modalità Vinyl	Play/Pausa	Manopola jog	Pulsante SHIFT
Attivata	Play	Parte superiore	-
Scratching
Attivata	Play	Anello	-
Accelerer o rallenta la riproduzione
Attivata	Pausa	Parte superiore	Tieni premuto
Spostamento molto rapido all'interno del brano
Attivata	Pausa	Anello	Tieni premuto
Spostamento molto rapido all'interno del brano
Disattivata	Play	Parte superiore	-
Accelerer o rallenta la riproduzione
Disattivata	Play	Anello	-
Accelerer o rallenta la riproduzione
Disattivata	Pausa	Parte superiore	-
Spostamento molto rapido all'interno del brano
Disattivata	Pausa	Parte superiore	Tieni premuto
Spostamento molto rapido all'interno del brano

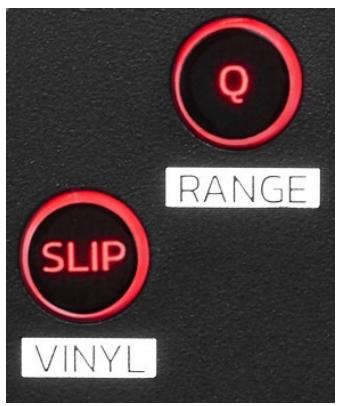

6. Modalità di riproduzione

Q: attiva o disattiva la modalità Quantizzazione. La quantizzazione ti permette di applicare un'azione sul successivo battito nella griglia (riproduzione del brano, inserimento di un punto Cue, avvio di un loop...).

• SHIFT + Q: ti permette di modificare la Scala del tempo.

In DJUCED®: ± 6% , ± 8% , ± 10% , ± 12% , ± 16% , ± 20% , ± 25% , ± 33% , ± 50% , ± 100% .
In Serato DJ Lite: ±8%, ±16%, ±50%.

Serato DJ Lite non dispone della modalità

Quantizzazione.

Serato DJ Pro dispone della modalità Quantizzazione.

SLIP: attiva o disattiva la modalità Slip. In modalità Slip, quando applicchi un effetto o un loop, insertisci un punto Cue o quando usi le manopole jog, l'indicatore di riproduzione del banco continua ad avanzare in background. Quando smetti di applicare un effetto, la riproduzione riparte dal punto in cui si troverebbe il brano se il suo ascolto fosse proseguito normalmente.

Serato DJ Lite non dispone della modalità Slip.

Serato DJ Pro dispone della modalità Slip.

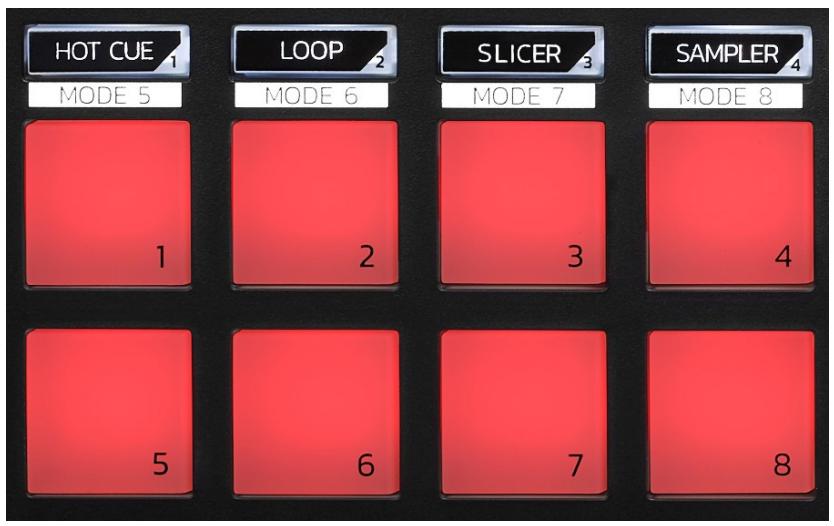

7. Pad e modalità

Modalità pulsanti: ti permette di attivare sono a ottod modalità.

Per attivare una modalità principale, premi HOT CUE, LOOP, SLICER o SAMPLER.

Per attivare una modalità secondaria (MODE 5, MODE 6, MODE 7 and MODE 8), premi simultaneamente SHIFT e HOT CUE, LOOP, SLICER o SAMPLER. il pulsante modalità lampeggia.

Le modalità attive sui pad variano in base al software utilizzato.

Per ulteriori informazioni sulle varie modalità con DJUCED®, Serato DJ Lite e Serato DJ Pro, consulta il paragrafo Modalità e pad a pagina 37.

Pad performance: un pad esegue un'azione.

Mixaggio

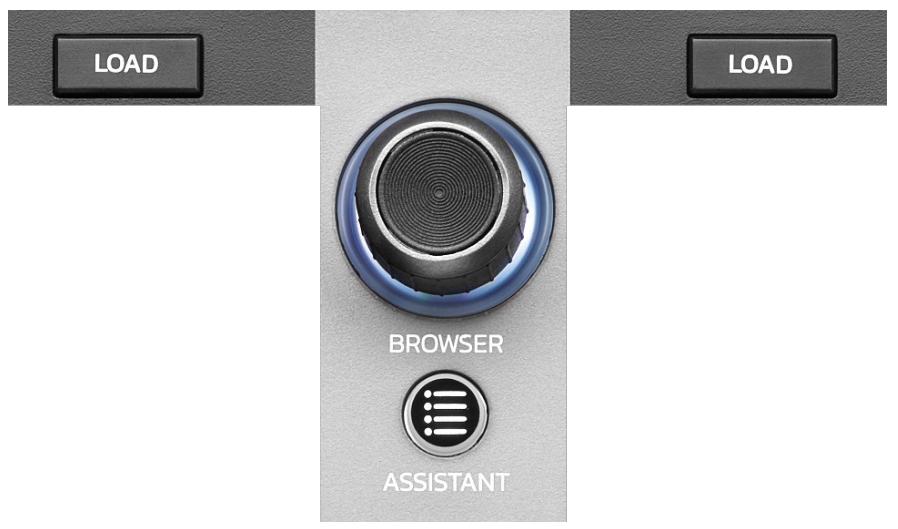

8. Controlli selezione brano

LOAD*: carica il brano selezionato nel lavoro di destinazione.

In DJUCED®, compatta o espande le cartelle.

Codificatore BROWSER: ti permette di navigare nella tua libreria musicale ruotando il codificatore verso sinistra (su) o verso destra (giù).

Premi il codificatore per selezionare file e cartelle.

In DJUCED®, premi SHIFT e il codificatore per tornare alla cartella principale della tua libreria musicale.

*La funzionalità è identica per i bianchi 1 e 2.

Anello luminoso:

• In DJUCED®, visualizza il livello di energia del banco principale per il tempo.
• In Serato DJ Lite, visualizza il ritmo. La luce lampeggia al ritmo del brano.

ASSISTANT:

• In DJUCED®,在哪ira il pannello che suggerisce i migliorori brani da insertire in coda per il loro mix. Premi ASSISTANT e ruota il codificatore per regolare il livello di energia dei brani da suggerire.
• In Serato DJ Lite,aggiunge il brano attualmente in ascolto all'elenco Prepare (Prepara).

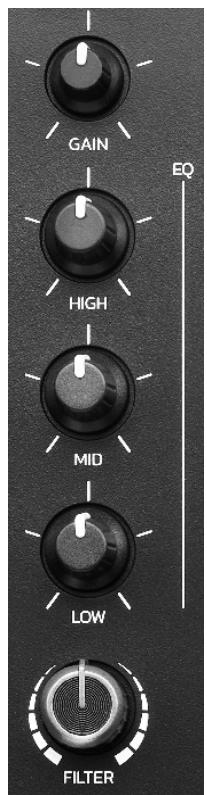

9. Sezione mixaggio

Manopola GAIN*: regola il guadagno (ovvero il livello del volume prima del fader del volume).

Equalizzatore a 3 bande (EQ)*: regola l'intensità dell'EQ. Ad agli manopola è associata una banda: HIGH, MID e LOW.

Manopola FILTER*: regola la frequenza del doppio filtrò (high-pass e low-pass).

• La funzionalità è identica per i bianchi 1 e 2.

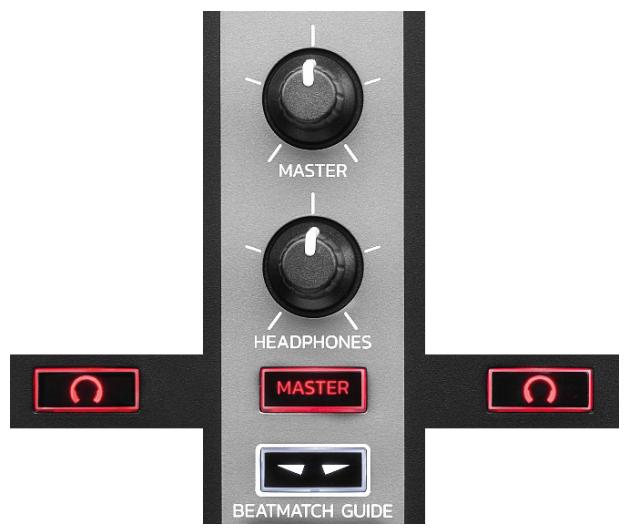

10. Monitoraggio, volume e Beatmatch Guide

Volume MASTER: regola il volume del mix in ascolto tramite i loro altoparlanti.

Volume HEADPHONES: regola il volume dell'uscita cuffie.

Monitoraggio: selezione la sorgente sonora ascoltatatramite le tue cuffie.

• : ascolto del suono proveniente dal banco 1 o dal banco 2.

• MASTER: ascolto del mix attualmente riprodotto per il pubblico.

• La funzionalità è identica per i bianchi 1 e 2.

BEATMATCH GUIDE: attiva o disattiva le guide luminose per regolare il tempo e allineare le griglie dei battiti dei due brani. Vi sono quattro freccce rosse per ciascun banco.

DJUCED® definisce uno dei due bianchi come il banko di sincronizzazione principale (Master Sync) e l'altro comeizzo secondario. Le frece rosse si accendono soltanto sul banko secondario, visto che quest'ultimo segue il tempo del banko di sincronizzazione principale.

Serato DJ Lite non definitive alcunbero di sincronizzazione principale. Le frece rosse si accendono su entrambi i bianchi.

• Guide visive TEMPO: se una delle due frece rosse presenti sulla destra di un fader del tempo è accesa, significica che il tempo (ovvero il numero di battiti al minuto) del brano in ascolto sul banco in questione è diverso dal tempo dell'altro banco.

Le freccce indicano la direzione in cui dovrai spostare il fader del tempo perambiare il tempo del brano in ascolto, per farlo combacciare con il tempo sull'altro banco.

Freccia Su accesa: sposta il fader del tempo versuso l'alto. Il tempo verrà così rallentato.
Freccia Giù accesa: sposta il fader del tempo versus il basso. Il tempo verrà così accelerato.
Freccce spente: il tempo del banco è identico al tempo dell'altro banco.

• Guide visive BEAT ALIGN: se una delle due freccer rosse presenti sotto a una manopola jog è accesa, significica che i battiti del brano in ascolto sul banco in questione non sono allineati con i battiti dell'altro banco.

Le freccce indicano la direzione in cui dovrai ruotare la manopola jog per allineare i battiti del brano in ascolto con i battiti dell'altro banco.

○ Freccia Sinistra accesa: ruota la manopola jog in senso orario. La velocità di riproduzione sarebbe accelerata.
○ Freccia Destra accesa: ruota la manopola jog in senso antiorario. La velocità di riproduzione sare rallentata.
- Freccce spente: i battiti del banco sono allineati con i battiti dell'altro banco.

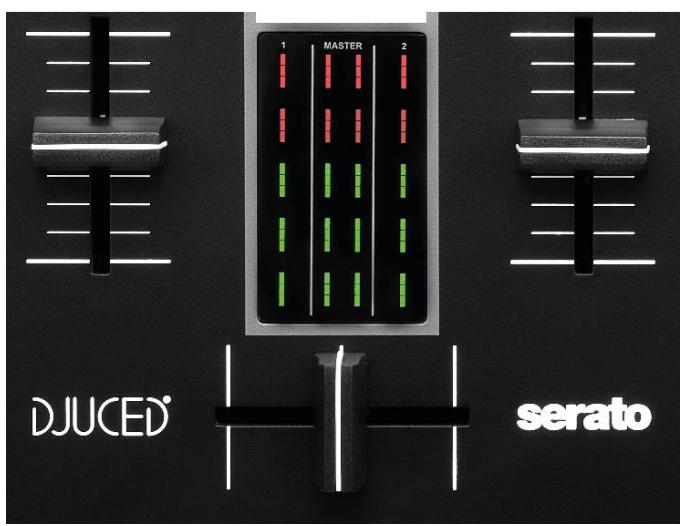

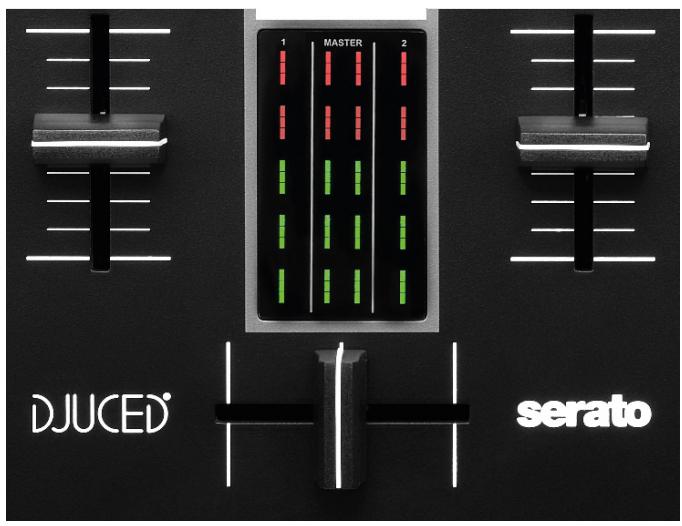

11. Mixer

Fader del volume*: regola il volume del banco.

VU meter: visualizza il livello del segnale audio dei bianchi 1 e 2,或者其他 quello dell'uscita Master per gli altoparlanti.

Crossfader: ti permette di create una transizione tra due brani, augmentando il volume di uno dei bianchi riducendo contestualmente il volume dell'altro banco.

• Crossfader spostato totalmente a sinistra: ascolterai solo il brano nel banco 1.
• Crossfader spostato totalmente a destra: ascolterai solo il brano nel banco 2.

• Crossfader al centro: ascolterai simultaneamente i brani dei due bianchi 1 e 2.

• La funzionalità è identica per i bianchi 1 e 2.

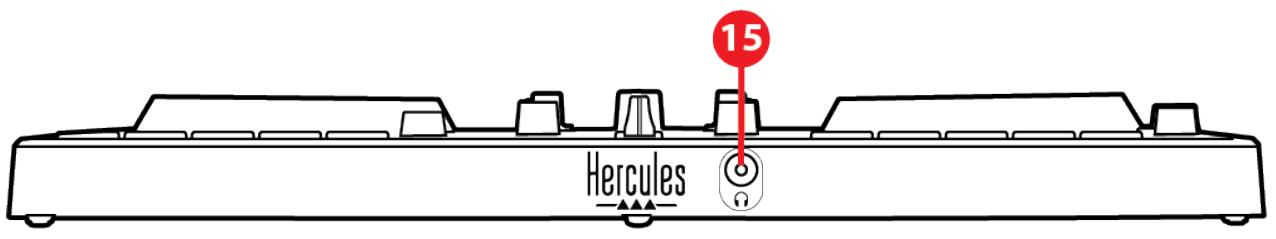

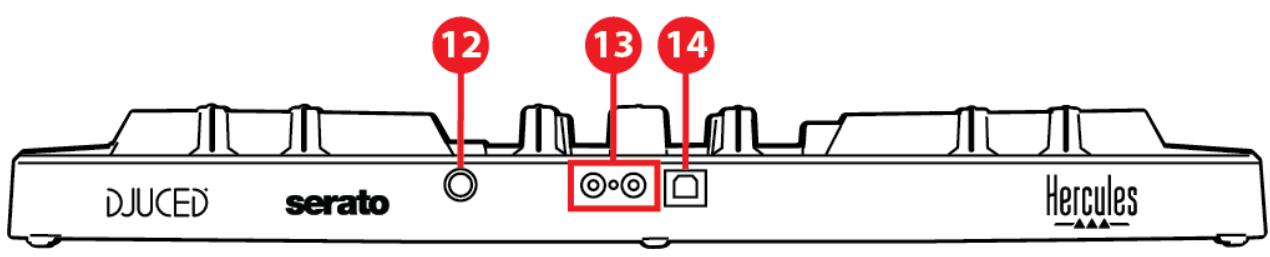

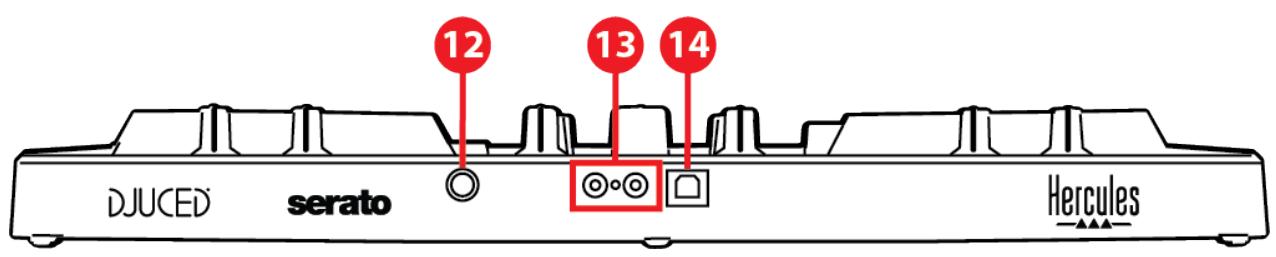

Connettori

1. Porta di espansione Hercules proprietaria
2. Uscita Master per altoparlanti (uscita 1-2)
3. Porta USB-B 2.0
4. Uscita cuffie (uscita 3-4)

Porta di espansione: ti permette di collegare accessori aggiuntivi.

Uscita Master per altoparlanti (uscita 1-2): ti permette di collegare degli altoparlanti attivi.

Formato: 2 × RCA (Cinch)

Porta USB-B 2.0: ti permette di collegare il controller a un computer.

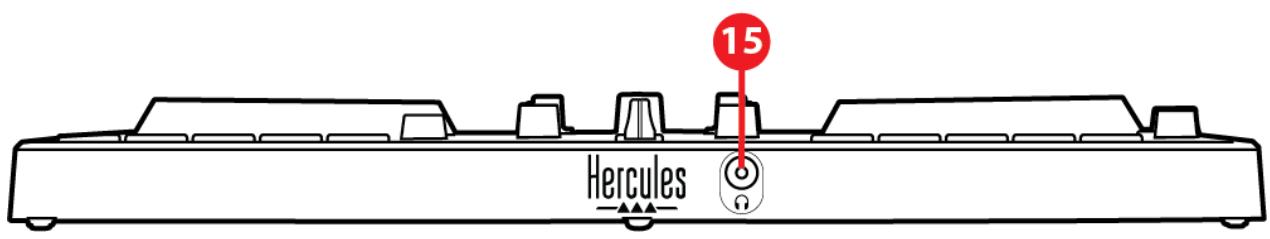

Uscita cuffie (uscita 3-4): ti permette di collegare delle cuffie per poter monitorare i brani.

Formato: connettore mini-jack stereo da 3,5 mm

4. Installazione

Concessioni

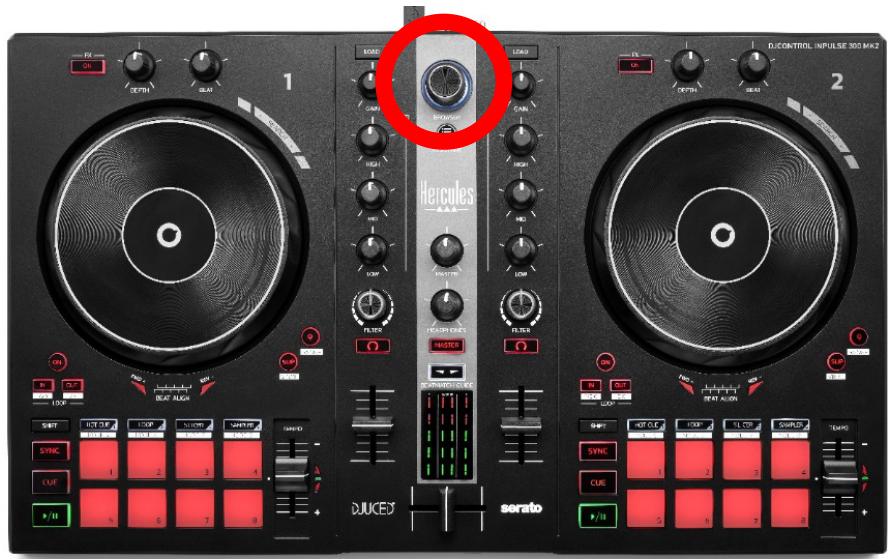

1. Collega il controller DJControl Inpulse 300 MK2 al suo computertramite il cavo USB.

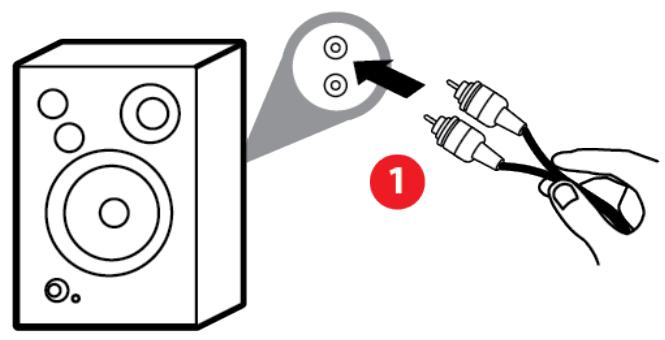

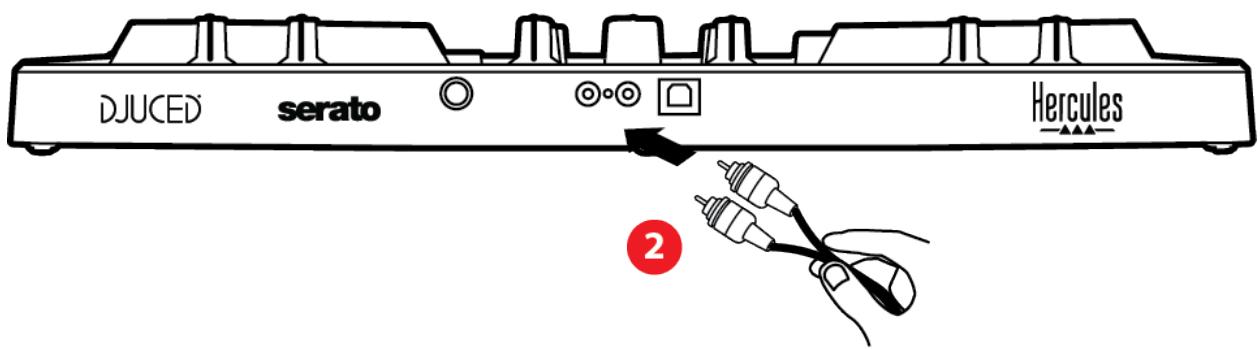

2. Collega gli ingressi dei loro altoparlanti attivi alle uscite altoparlanti di DJControl Inpulse 300 MK2 (2 RCA).

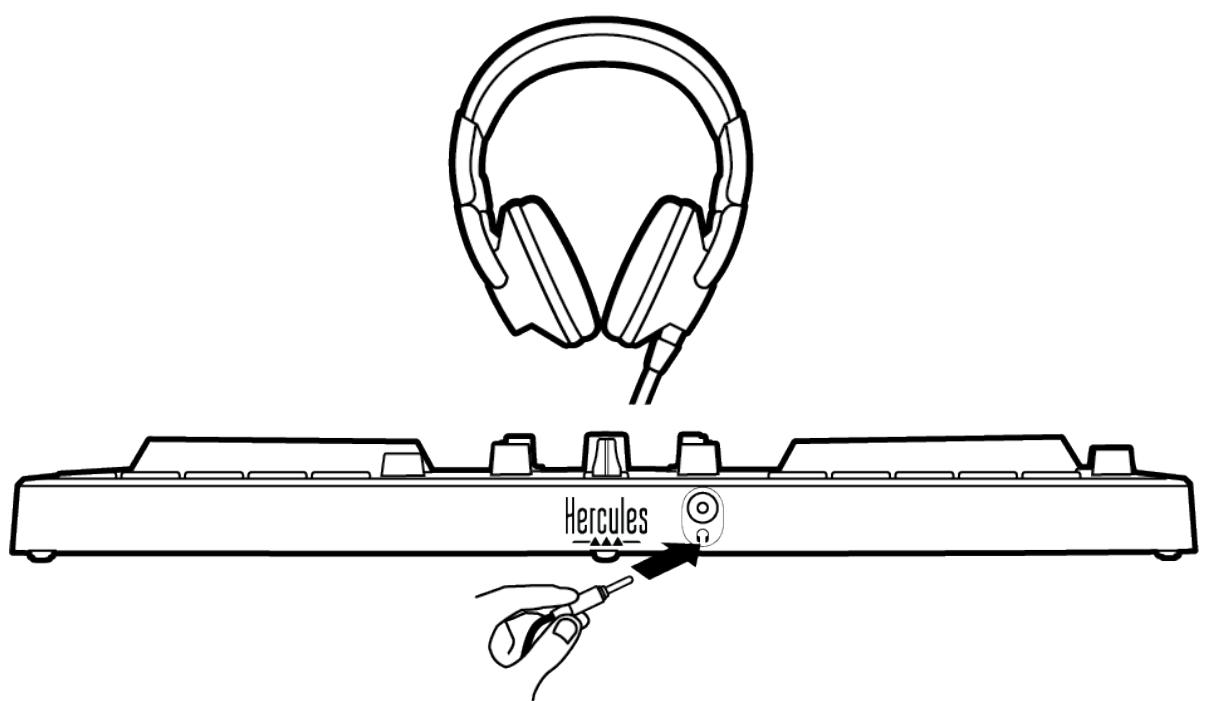

3. Collega le tue cuffie al connettore mini-jack stereo da 3,5 mm presente sulla parte frontale di DJControl Inpulse 300 MK2.

Ogniquivalvola collegherai la periferica al tuo computer, si avviera una sequenza di LED luminosi chiamata Vegas Mode. La Vegas Mode si compone di quattro fasi, per consentirle di accendere tutti i LED e di migliorare vari colori associabili alla retroilluminazione multicolore dell'anello dell'energia.

Scaricare il software

DJUCED®

1. Visa it il降至: https://www.djuced.com/hercules (in inglese).
2. Scarica e installa DJUCED®.
3. Visa laagna:

1. Scarica e installa il pacchetto dei driver per il sistema operativo del loro computer.

macOS: HDJCSeries Mac
Windows®: HDJCSeries PC

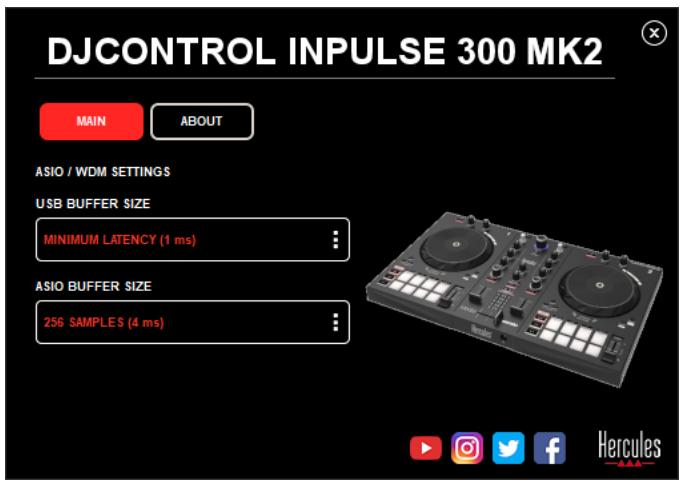

Per poter utilizzato DJControl Inpulse 300 MK2 in modalità ASIO, che riduce la latenza rispetto alla modalità WASAPI e risultata generalmente più stabile, Windows® necessita che tu installi i driver.

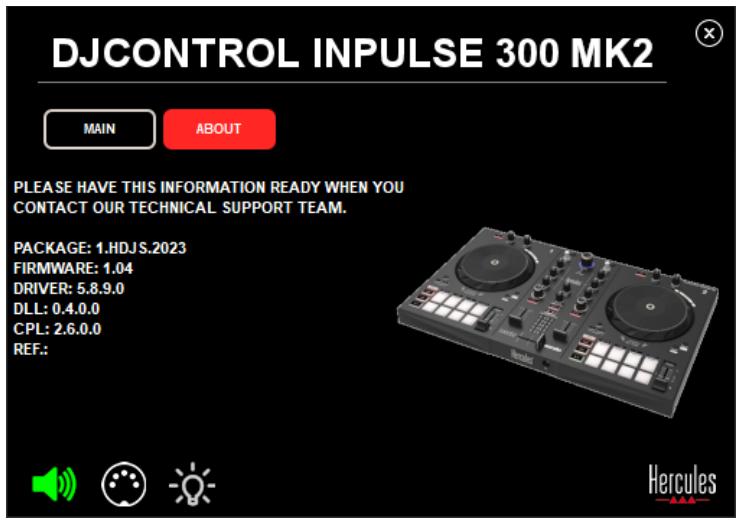

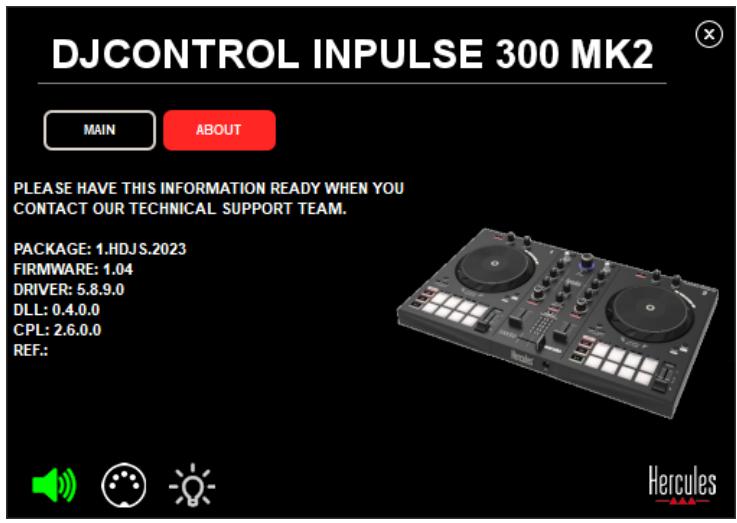

I driver ti permettonoanche di testare il tuo DJControl Inpulse 300 MK2 e verificare la versionedel firmware sia in Windows® che in macOS®.

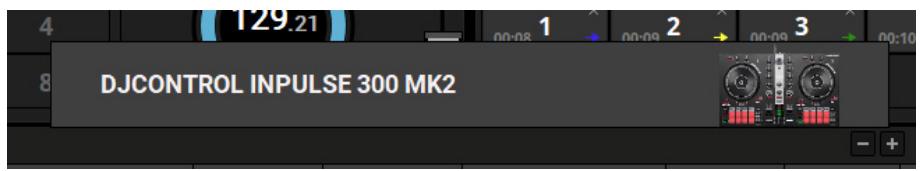

1. Avvia il software DJUCED®. Comparirà una finestra,indicante l'avvenuto riconoscimento del suo prodotto, ora pronto all'uso.

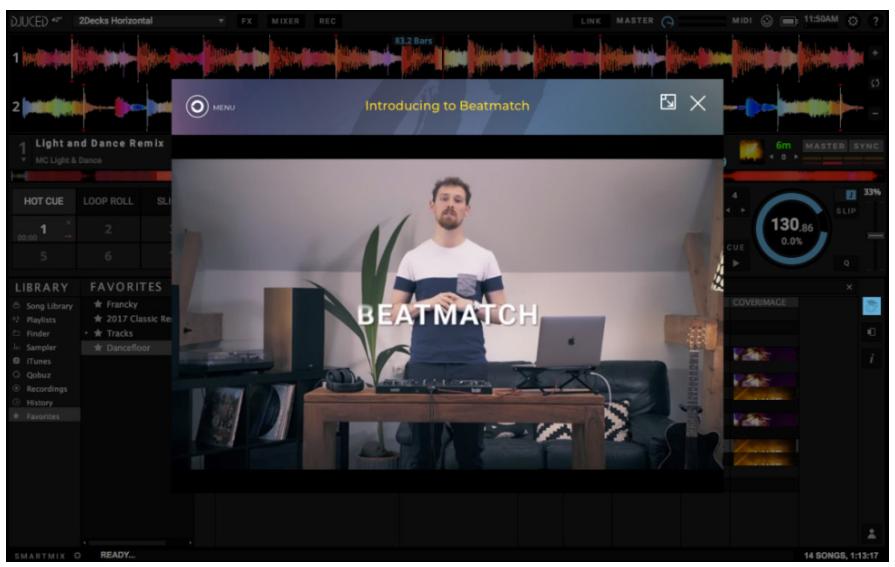

Quando avvierai il software per la prima volta, DJUCED® ti guiderà nel collegamento delle tue cuffie e dei loro altoparlanti attivi (oppure, qualora non disponessi di altoparlanti attivi esterni, ti consentirà diutilizzare gli altoparlanti integrati nel loro computer). Prima di iniziare, segui passo-passo le istruzioni che appariranno sullo schermo.

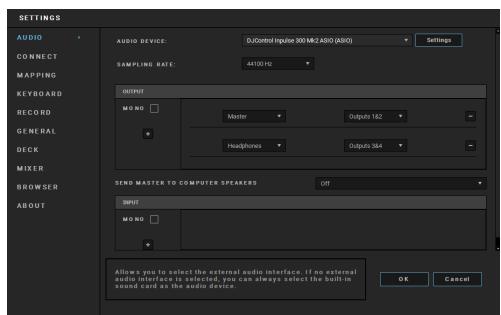

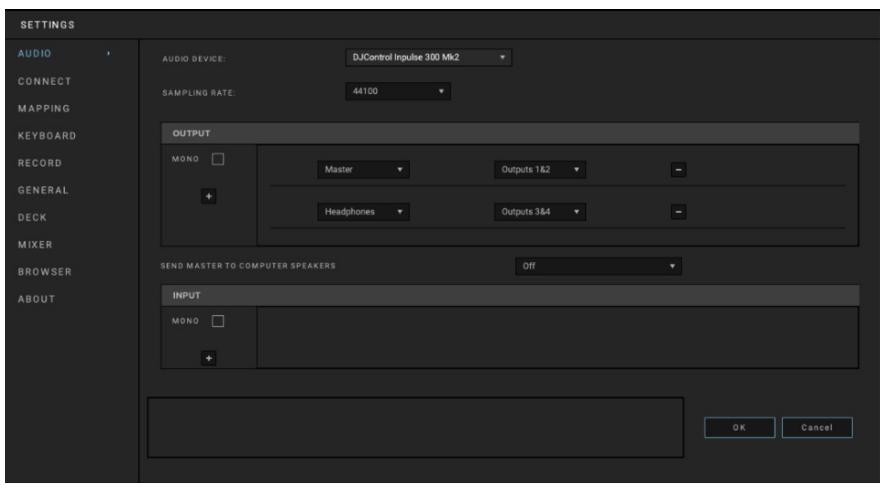

Impostazioni audio:

Per modificare le impostazioni della scheda sonora,clcca sull'icona a forma di ingranaggio presente inalto a destra quello schermo. Comparirà il menu Settings (Impostazioni).

Seleziona la scheda Audio (Audio) per scegliere la scheda sonora e assegnare le uscite per cuffie e altoparlanti.

La configurazione standard per Windows® è la seguente:

• Audio device (Periferica audio): DJControl Inpulse 300 MK2 ASIO (ASIO)

• Output (Uscita):

○ Master: Outputs 1&2
○ Headphones: Outputs 3&4

La configurazione standard per macOS® è la segunte:

• Audio device (Periferica audio): DJControl Inpulse 300 MK2
• Output (Uscita):

○ Master: Outputs 1&2
○ Headphones: Outputs 3&4

Segui i tutorial Hercules DJ Academy integrati in DJUCED®, accessibililickando sull'icona

I tutorial sono disponibili ancche qui, sul canale YouTube Hercules DJ.

Serato DJ Lite

1. Visa il除去: https://serato.com/dj/lite/downloads (in inglese).
2. Scarica e installa Serato DJ Lite.
3. Visa laagna:

1. Scarica e installa il pacchetto dei driver per il sistema operativo del loro computer.

macOS®: HDJCSeries Mac
Windows®: HDJCSeries PC

Per poter utilizzato DJControl Inpulse 300 MK2 in modalità ASIO, che riduce la latenza rispetto alla modalità WASAPI e risultata generalmente più stabile, Windows® necessita che tu installi i driver.

I driver ti permettonoanche di testare il tuo DJControl Inpulse 300 MK2 e verificare la versionedel firmware sia in Windows® che in macOS®.

Hercules DJControl Inpulse 300 MK2 include una licenza per Serato DJ Lite, non una licenza per Serato DJ Pro. Se installi Serato DJ Pro al posto di Serato DJ Lite, Serato DJ Pro non funzionerà con il tuo DJControl Inpulse 300 MK2 per un periodo di prova. Qualora tu desiderassi continuare a utilizzare Serato DJ Pro, al termine di questo periodo di prova dovrai-acquistare una licenza Serato DJ Pro.

5. Ravvivare il tuo mix

Esistono diversi modi per ravivare il loro mix.

Modalità e pad

I pad

In DJUCED®, i pad da 1 a 8 eseguono le azioni corrispondenti alla modalità attualmente attiva.

In Serato DJ Lite, i pad da 1 a 4 eseguono le azioni corrispondenti alla modalità attualmente attiva. I pad da 5 a 8 eseguono le seguenti azioni:

• Pad 5: Reverse (riproduzione al contrario)
• Pad 6: indietro
• Pad 7: indietro veloc
• Pad 8: Censor. Questa azione ti permette di ascoltare il brano al contrario fintantoché viene tenuto premuto il pad. Una volta rilasciato il pad, la riproduzione riprende dal punto in cui si troverebbe il brano se il suo ascolto fosse proseguito normalmente. Questa azione può utilizzata per mascherare i contentuti esplificiti in un brano.

Le modalità attive sui pad variano in base al software utilizzato:

Modalità	DJUCED®	Serato DJ Lite	Serato DJ Pro**
1	Hot Cue	Hot Cue	Hot Cue
2	Loop	Auto Loop	Auto Loop
3	Slicer	Stems	Stems
4	Sampler	Sampler	Sampler
5	TonePlay	-	Pitch Play
6	FX	-	Loop Roll
7	Slicer Loop	-	Manual Loop
8	BeatJump	Scratch Banks	Scratch Banks

**Licenza Serato DJ Pro non inclusa.

Modalità Hot Cue

Un punto Hot Cue è un segnaposto (come un segnalibro) che puoi insertire in un brano per ritrovare lavoramente, all'interno del brano, il punto stesso e per poterci rittornare istantaneamente in un secondo momento.

In DJUCED®, possono essere impostatiotto punti Hot Cue per brano.

In Serato DJ Lite, possono essere impostati quattro punti Hot Cue per brano.

In Serato DJ Pro, possono essere impostatiotto punti Hot Cue per brano.

1. Per accedere alla modalità Hot Cue, premi HOT CUE. La luce del pulsante HOT CUE rimarrà accesa.
2. Per impostare un punto Hot Cue, premi un pad.
3. Per ascoltare il brano da un punto Hot Cue, premi il pad corrispondente.
4. Per rimuovere un punto Hot Cue, premi simultaneamente SHIFT e il pad.

Modalità Loop

Un loop è una parte del brano che viene riprodotta ripetutamente.

1. Per accedere alla modalità Loop, premi LOOP. la luce del pulsante LOOP rimarrà accesa.

In DJUCED®:

1. Per applicare un loop,+tieni premuto un pad.
2. Per disattivare un loop, rilascia il pad corrispondente.

In Serato DJ Lite:

1. Per applicare un loop, premi un pad.
2. Per disattivare un loop, premi il pad corrispondente.

Lunghezza del loop:

Banco 1 / Banco 2	DJUCED®	Serato DJ Lite
Pad 1	1/16 di battito	1 battito
Pad 2	1⁄8 di battito	2 battiti
Pad 3	1⁄4 di battito	4 battiti
Pad 4	1⁄2 di battito	8 battiti
Pad 5	1 battito	-
Pad 6	2 battiti	-
Pad 7	4 battiti	-
Pad 8	8 battiti	-

In DJUCED®, quando applicchi un loop, l'indicatore di riproduzione del banco continua ad avanzare in background. Quando disattivi il loop, la riproduzione riprende dal punto in cui si troverebbe il brano se il suo ascolto fosse proseguito normalmente.

La modalità Slicer è disponible solo con DJUCED®.

In DJUCED®, la modalità Slicer ti permette di tagliare il loop attivo inottosezioni. Il loop si sposta lungo tutto il brano.

1. Per accedere alla modalità Slicer, premi SLICER. La luce del pulsante SLICER rimarrà accesa.
2. Per ascoltare una sezione come loop, tieni premuto un pad.
3. Per interrompere l'ascolto di una sezione, rilascia il pad corrispondente.

Modalità Stems

La modalità Stems è disponibile solo con Serato DJ Lite.

In Serato DJ Lite, la modalità Stems ti permette di分开are un brano in quattro parti diverse (voci e strumenti), chiamate "stems".

1. Per accedere alla modalità Stems, premi SLICER. La luce del pulsante SLICER rimarrà accesa.
2. Ognuno dei pad da 1 a 4 è associato a uno stem. Per interrompere l'ascolto di uno stem, premi il pad corrispondente. La luce del pad si spegne.
3. Per riprendere l'ascolto dello stem, premi il pad corrispondente. Il pad si accende.

Stem:

Banco 1 / Banco 2	Stem
Pad 1	Voci
Pad 2	Melodia
Pad 3	Basso
Pad 4	Percussioni

Modalità Sampler

Una campionatura è un breve suono riproduotto sopra al brano attualmente in ascolto: può essere riproduotto una sola volta o ripetutamente.

In DJUCED®, i pad da 1 a 8 ti permettono di riproduire leotto campionature presenti nelle prime due righe del campionatore multilayer.

Per visualizzare il campionatore multilayer, nel menu a tendina presente in alto a sinistra in DJUCED®, selezione 2Decks Horizontal + 2 Samplers.

In Serato DJ Lite, i pad da 1 a 4 ti permettono di riproduire una campionatura.

Per visualizzare il pannello delle campionature, in Serato DJ Lite praticca su.

1. Per accedere alla modalità Sampler, premi SAMPLER. La luce del pulsante SAMPLER si accende.
2. Per riproduire una campionatura, premi un pad.
3. Per interrompere la riproduzione di una campionatura, premi simultaneamente SHIFT e il pad corrispondente.

Modalità 5

Serato DJ Lite non dispone della modalità 5 (TonePlay).

Serato DJ Pro, con il plugin Pitch 'n Time, offre una modalità Pitch Play che funziona utilizzando lo stesso principio della modalità TonePlay.

In DJUCED®, la modalità 5 corrisponde alla modalità TonePlay. Questa modalità ti permette di riascoltare un punto Hot Cue in varie tonalità.

1. Attiva la modalità Hot Cue, quando selezione un punto Hot Cue.
2. Per acceder alla modalità 5, premi simultaneamente SHIFT e HOT CUE. II pulsante HOT CUE lampeggia.
3. Per modificare la tonalità di un punto Hot Cue, premi uno dei pad da 2 a 8.
4. Per ritornare alla tonalità originale, premi il pad 1.

Modificare la tonalità:

Banco 1 / Banco 2	Tonalità
Pad 1	Tonalità originale
Pad 2	+ 1
Pad 3	+ 2
Pad 4	+ 3
Pad 5	- 1
Pad 6	- 2
Pad 7	- 3
Pad 8	- 4

Serato DJ Lite non dispone della modalità 6.

In DJUCED®, la modalità 6 offre una modalità aggiantiva per controllare il rack effetti.

Talvolta, un effetto altro non è che un filtering o una combinazione di filtri applicati a un brano per modificarne il suono (eco, riverbero...).

1. Per accederate alla modalità 6, premi simultaneamente SHIFT e LOOP. Il pulsante LOOP lampeggia.
2. Per eseguire un'azione, premi un pad.

Azioni possibili:

Banco 1 / Banco 2	Effetti
Pad 1	Effetto 1 del rack
Pad 2	Effetto 2 del rack
Pad 3	Effetto 3 del rack
Pad 4	Visualizza/nasconde il rack effetti
Pad 5	Cambia l'effetto 1 nel rack
Pad 6	Cambia l'effetto 2 nel rack
Pad 7	Cambia l'effetto 3 nel rack
Pad 8	-

Serato DJ Lite non dispone della modalità 7.

In DJUCED®, la modalità 7 corrisponde alla modalità Slicer Loop. Questa modalità ti permette di sud dividere il loop attivo inottosezioni. Contrariamente alla modalità Slicer, in questa modalità il loop attivo rimane in loop.

1. Per acceder alla modalità 7, premi simultaneamente SHIFT e SLICER. Il pulsante SLICER lampeggia.
2. Per riproduire una sezione come loop, tieni premuto un pad.
3. Per interrompere la riproduzione di una sezione, rilascia il pad corrispondente.

In DJUCED®, la modalità 8 corrisponde alla modalità BeatJump. In Serato DJ Lite e Serato DJ Pro, la modalità 8 corrisponde alla modalità Scratch Banks.

In DJUCED®, la modalità 8 corrisponde alla modalità BeatJump. Questa modalità ti permette di eseguire un salto ben preciso all'interno del brano.

1. Per accedere alla modalità 8 (BeatJump), premi simultaneamente SHIFT e SAMPLER. Il pulsante SAMPLER lampeggia.
2. Per eseguire un salto, premi un pad.

Lunghezza del salute:

Banco 1 / Banco 2	Salto
Pad 1	1 beat indietro
Pad 2	1 beat avanti
Pad 3	2 beat indietro
Pad 4	2 beat avanti
Pad 5	4 beat indietro
Pad 6	4 beat avanti
Pad 7	8 beat indietro
Pad 8	8 beat avanti

In Serato DJ Lite e Serato DJ Pro, la modalità 8 corrisponde alla modalità Scratch Banks. Questa modalità ti permette di caricare istantaneamente nel banco uno scratching campionato per poterscratcharetramite la manopola jog alippo del brano attualmente in ascolto, tornando poi rapidamente al brano attualmente in ascolto.

Per visualizzare il pannello degli scratching campionati, in Serato DJ Lite praticca su.

1. Per accedere alla modalità 8 (Scratch Banks), premi simultaneamente SHIFT e SAMPLER. Il pulsante SAMPLER lampeggia.
2. Per riproduire uno scratchingampionato, premi un pad.
3. Per interrompere la riproduzione di uno scratching campionato e ritornare al brano precedentamente in ascolto, premi simultaneamente SHIFT e il pad corrispondente.

Campionature:

Banco 1 / Banco 2	Campionatura
Pad 1	Ahh!
Pad 2	Hey You!
Pad 3	Oww!
Pad 4	Yeah!

Scratching

Lo scratching consiste nella creatazione di un effetto sonoro proveniente da un brano, ruotando la manopola jog.

1. Per attivare la funzione scratching, premi simultaneamente SHIFT e SLIP.

Per assicurarti che la funzione scratching (modalità Vinyl) sia attiva, premi SHIFT. Il pulsante SLIP si accende.

1. Appoggia il tuo dito indicesulla parte superiore della manopola jog ed esegui piccoli e rapidi movimenti verso destra e verso sinistra.

Puoi ripetere più volte quello scratching per create un ritmo.

Filtri

La regolazione del filtro del brano ti permette di attenuare determinate frequenze.

• Per attenuare le alte frequenze (notoanche comechio medio low-pass ochio high-cut): ruota la manopolachiochio (FILTER) versusinistra.
• Per attenuare leasse frequenze (notoanche comechio: nuota la manopola.
  filtro (FILTER) versus destra.

6. Scheda audio multicanale

Il prodotto include una scheda audio multicanale integrata, grazie alla quale potrai riproduire il tuo mix per il pubblicoattraverso gli altoparlanti (uscita Master per altoparlanti) e monitorare il brano successivo che stai preparandotramite le tue cuffie (uscita cuffie).

Uscita Master par altoparlanti (uscita 1-2)

I tutti altoparanti attivi dovrebbero essere collegati all'uscita Master per altoparanti, presente nella parte posteriore del loro prodotto.

Uscita cuffie (uscita 3-4)

Le tue cuffie dovrebbero essere collegate all'uscita cuffie © presente nella parte frontale del tuo prodotto.

Per default, agli volta che il loro prodotto viene collegato, l'uscita cuffie è associata all'uscita 3-4: in quello modo, potrè funzionare con tutti i software per DJ disponibili sul mercato — compresi DJUCED® e Serato DJ Lite, in particolare.

Tuttavia, se, per esempio, desiderassi utilizzare l'uscita cuffie del loro prodotto per ascoltare della musica sul loro computer utilizzato iTunes, dovrai associare l'uscita 1-2 all'uscita cuffie. Per far quello, premi il pulsante MASTER.

7. Competibilità

USB Audio / USB MIDI

Questo prodotto è Plug & Play e più funzionare senza driver su qualsiasi PC o Mac, essendo conformeagli standard USB Audio e USB MIDI.

Pannello di controllo ASIO e Windows®

Perutilizzare il controller DJControl Impulse 300 MK2 con Serato DJ Lite, dovrai installare i driver ASIO. I driver ASIO sono disponibili qui:

Se stai utilizzato DJUCED®, puoianche scaricare i driver ASIO per beneficiare di una minore latenza sul tuo PC.

I driver ASIO sono accompagnati da un pannello di controllo accessibile su PCtramite la barra delle applicazioni,oppure alla cartella C:\Program Files\DJHERCULESMIX\Audio\DJ Console Series. Questo pannello ti permette di regolare i vari parametri ASIO,tra cui la dimensione dei buffer e la latenza.

Per regolare i parametri ASIO:

• Imposta la dimensione del buffer USB a 1 ms.
• Imposta la dimensione del buffer ASIO a 4 o 8 ms.
• Avvia il tuo software (es. DJUCED®) e selezione il driver DJControl Inpulse 300 Mk2 ASIO:

Quando il software inizia a utilizzare il driver ASIO, non è più possibile modificare i parametri ASIO dal pannello di controllo. Tutto ciò è assolutamente normale e sta ad individare che il driver ASIO è in uso.

Usa il tuo software e ricerca di rilevare qualsiasi artefatto, difetto nell'audio (clic, scoppietti) e/o problema di latenza: qualora dovesse presentarsi uno qualsiasi di questi problemi, dovrai regolare di conseguenza le dimensioni del buffer.

Chiudi il tuo software e modificifica la dimensione del buffer ASIO un valore alla volta:

• Riduci la dimensione del buffer per ridurre la延长za.
• Aumenta la dimensione del buffer qualora riscontrassi difetti o artefatti nell'audio.

Dovrai ripetere esta procedura finché non troverai la dimensione del buffer ottimale per il loroSYSTEMA.

I driver sono disponibili qui:

Aggiornamento del firmware

Il suo prodotto dispone di una modalità per l'aggiornamento automatico del firmware: per sfruttarla, dovrai installare i driver Hercules e seguire le istruzioni che appariranno sullo schermo. L'aggiornamento del firmare avvernà automaticamente.

I driver sono disponibili qui:

Il pannello di controllo ti permetteanche di accedere atali informazioni e di visualizzare le versioni dei driver installare nel loro computer,tramite la scheda ABOUT (INFO). Qualora dovessi contattare l'assistenza tecnica Hercules,tieni queste informazioni a portata di mano.

8. Modalità demo

Questa modalità è disponibile quando il tuo prodotto è collegato a un alimentatore USB e viene utilizzato in un negozio, dello specifico. In questo caso, il prodotto non è operativo ma si trova in modalità demo: una sequenza dimostrativa accende le varie luci del controller, ripetendosi continuamente.

9. FAQ

1. Dalle mie cuffie non proviene alcun suono.

Assicurati di aver collegato le tue cuffie nella parte frontale del prodotto, essere il loro prodotto dotato di una scheda audio multicanale preconfigurata per funzionare con DJUCED® e Serato DJ Lite.

Per default, al momento del primo avvio del software, i due pulsanti di monitoraggio sono attivi. Puoi scegliere quale banco ascoltare con le tue cuffie, oppure puoi usare il pulsante MASTER per ascoltare il risultato del loro mix.

2. Il suono nelle mie cuffie risultata distorto.

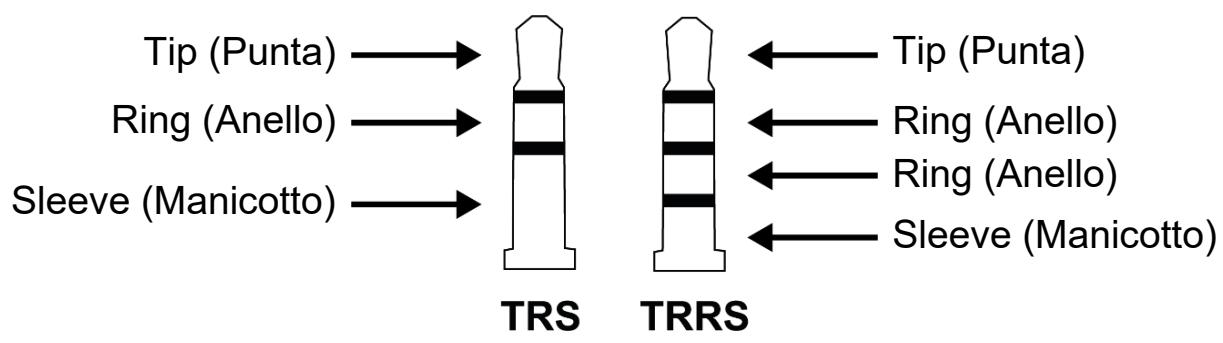

Assicurati che le tue cuffie dispondano di un connettore TRS (cuffie standard) e non di un connettore TRRS (cuffie + microfono).

I connettori TRRS non sono compatibili con il controller DJControl Inpulse 300 MK2.

3. Dai miei altoparlanti non

proviene alcun suono.

Assicurati di aver collegato i loro altoparlanti ai connettori RCA presenti sul retro del prodotto, essendo il loro prodotto dotato di una scheda audio multicanale preconfigurata per funzionare con DJUCED® e Serato DJ Lite.

Per verificare (senza utilizzare alcun software DJ) se l'interfaccia audio del controller DJControl Inpulse 300 MK2 stia producendo o meno dei suoni, cui visualizzare il pannello di controllo del controller DJ. Clicca sulla scheda ABOUT (INFO), quindi clicca sull'icona a forma di altoparlante. Quando vengono riprodotti dei suoni, l'icona diventa verde.

4. Dagli altoparlanti del mio computer portatile non proviene alcun suono.

Il tuo prodotto è dotato di una scheda audio multicanale preconfigurata. Se desideri utilizzare gli altoparlanti integrati del tuo computer portatile:

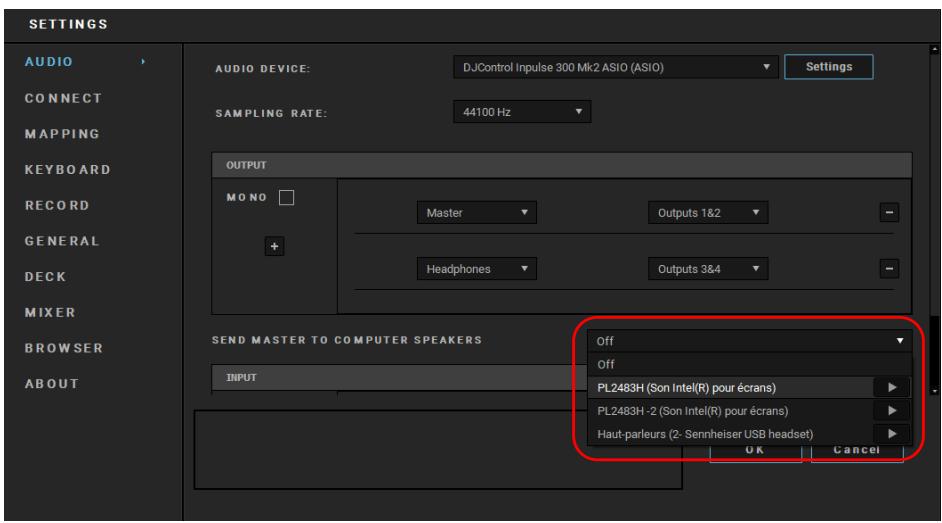

• In DJUCED®, accedi alle impostazioni e spunta l'opzione SEND MASTER TO COMPUTER SPEAKERS (INVIA IL SEGNALE MASTER AGLI ALTOPARLANTI DEL COMPUTER).

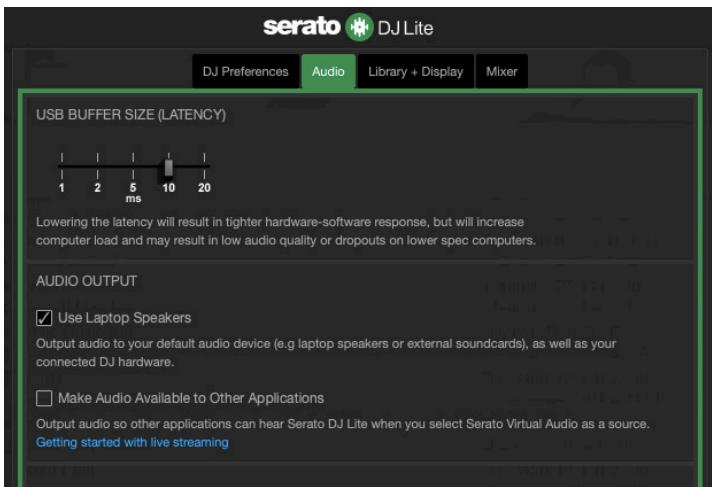

• In Serato DJ Lite, accedi alle impostazioni, apri la scheda Audio (Audio) e spunta l'opzione Use Laptop Speakers (Usa Altoparlanti del Computer Portatile).

5. Dalle mie cuffie o dagli

altoparlanti del mio computer

portatile, non proviene alcun suono.

Per default, il suono esce dall'uscita Master, per gli altoparlanti, e dall'uscita cuffie. Percioso, è normale che dal suo computer portatile non provenga alcun suono.

Se desideri utilizzare gli altoparlanti integrati del tuo computer portatile:

• In DJUCED®, accedi alle impostazioni e spunta l'opzione SEND MASTER TO COMPUTER SPEAKERS (INVIA IL SEGNALE MASTER AGLI ALTOPARLANTI DEL COMPUTER). Devi collegare le tue cuffie al controller DJControl Inpulse 300 MK2.

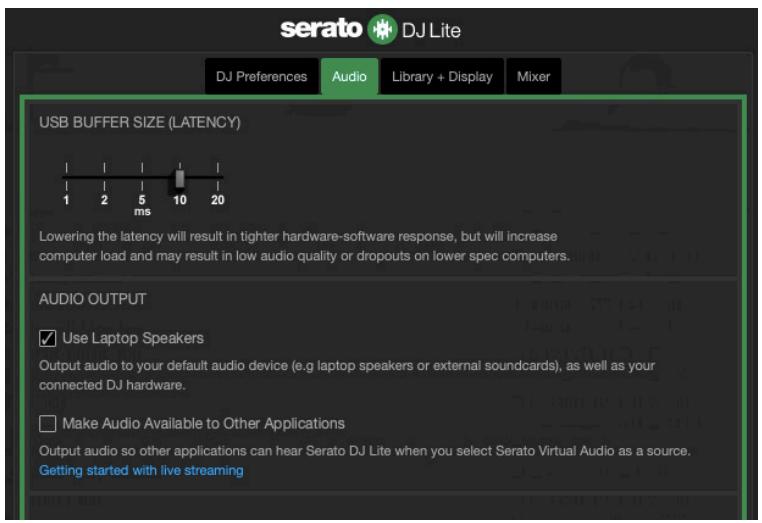

• In Serato DJ Lite, accedi alle impostazioni, apri la scheda Audio (Audio) e spunta l'opzione Use Laptop Speakers (Usa Altoparlanti del Computer Portatile). Devi collegare le tue cuffie al controller DJControl Inpulse 300 MK2.

Per verificare (senza utilizzare alcun software DJ) se l'interfaccia audio del controller DJControl Inpulse 300 MK2 stia producendo o meno dei suoni, cui visualizzare il pannello di controllo del controller DJ. Clicca sulla scheda ABOUT (INFO), quindi clicca sull'icona a forma di altoparlante. Quando vengono riprodotti dei suoni, l'icona diventa verde.

6. Non rieszco a collegare i miei altoparlanti multimediali al mio DJControl Inpulse 300 MK2.

Se i connettori dei loro altoparlanti sono diversi dai connettori del DJControl Inpulse 300 MK2, puoi utilizzato un adattatore da doppio RCA a mini-jack da 3,5 mm (non incluso), oppure un qualsiasi molto formato di adattatore corrispondente ai loro altoparlanti.

Puoianche collegare i cui altoparlanti all'uscita cuffie e indirizzare l'uscita 1-2 versus l'uscita 3-4, premendo il pulsante MASTER.

7. II controller DJControl Impulse 300 MK2 èCompatible con iPad o iPhone?

No, II controller DJControl Inpulse 300 MK2 non è compatibile con iPad o iPhone. Funzione solo con un PC o un Mac.

Hercules

ASSISTENZA TECHNICA

https://support.hercules.com

Marchi registrati

Intel® e Intel Core™ sono marchi o marchi registrati di proprietà di Intel Corporation.

Microsoft® Windows® 10/11 è un marchio registrato o un marchio di proprietà di Microsoft Corporation negli Stati Uniti e/o in altri paesi.

Mac® e macOS® sono marchi di proprietà di Apple Inc., registrati negli Stati Uniti e in altri paesi.

Serato, Serato DJ Lite e Serato DJ Pro sono marchi registrati di proprietà di Serato Audio Research Limited.

II brand DJUCED® e gli elementi grafici di DJUCED® sono di proprietà di Guillemot Corporation.

ASIO è un marchio di proprietà di Steinberg Media Technologies GmbH.

Tutti gli altri marchi e nomi commerciali vengono riportati nel presente documento previa autorizzazione e appar tengono ai legittimi proprietari. Ilustrazioni puramente indicative. Contenuiti, design e caratteristiche riportati nel presente documento possono essere oggetto di modifiche alla preavviso e potrebbero variare da una nazione all'altra.

Copyright

Nessuna parte del presente manuale può essere riprodotta, riassunta, trasmessa, trascritta, salvata in unsystema di recupero o tradotta in qualsiasi lingua o linguaggio di computer, in qualsiasi forma o modo, elettronically, meccanically, magnetically, manualmente,tramite fotocopie, registrazioni o altri, nella l'espresso consenso scritto da parte di Guillemot Corporation S.A.

Contratto di Licenza Utente Finale di

DJUCED® e Serato DJ Lite

Ti Invitation a leggere attendamente il Contratto di Licenza visualizzato durante l'installazione di DJUCED® e Serato DJ Lite.

DJCONTROL INPUT 300 MK2

Manual del usuario

TABLE DE CONTENTIDO

1. CONTENIDO DE LA CAJA 5
2. ESPECIFICACIONES TECNICAS 6
3. CHARACTERISTICAS

Descripción general 7
Decks. 8
Mezclas 21
Conectores 29
4. INSTALLACION 30
Conexiones 30
Descarga del software 32
DJUCED 32
Serato DJ Lite 35
5. CÓM O ANIMAR TUS MEZCLAS 37
Modos y pads. 37
Los pads 37
Modo Hot Cue 39
Modo Loop 40

Modo Slicer 42

Modo Stems. 43

Modo Sampler 44

Modo 5 45

Modo 6 47

Modo 7 48

Modo 8 49

Scratching 51

Filtros 52

e e e e e e e e e e e e e e e e e e

.

i 1

.

i 1

1 1

Jz

J 1

i j 1

j 11

.

291 1 1

Mster

e 1

J 1

.

J 1

.1

J 1

.2

aaiiiee iieae

. 291

.291 1

Hercules .12

multimediaakaiuttimia

DJControl

Inpulse 300 MK2 -kontrolleriin.

Serato w non Serato DJ Pro- Serato DJ Lite ,Serato
