MANUAL DE USUARIO INPULSE 300 MK2 HERCULES

1. TARJETA DE SONIDO MULTICANAL......53
   Salida Master para altavoces (salida 1-2)...53
   Salida de auriculares (salida 3-4)............54
2. COMPATIBILIDAD 55
   USB Audio / USB MIDI 55

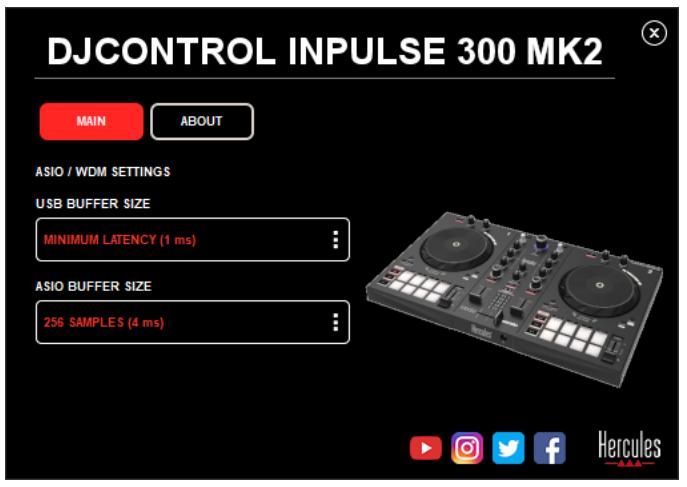

   Panel de control de ASIO y Windows®......55
   Actualización de firmware 58
3. MODO DE DEMOSTRACION 59
4. PREGUNTAS FRECUYENTES 60

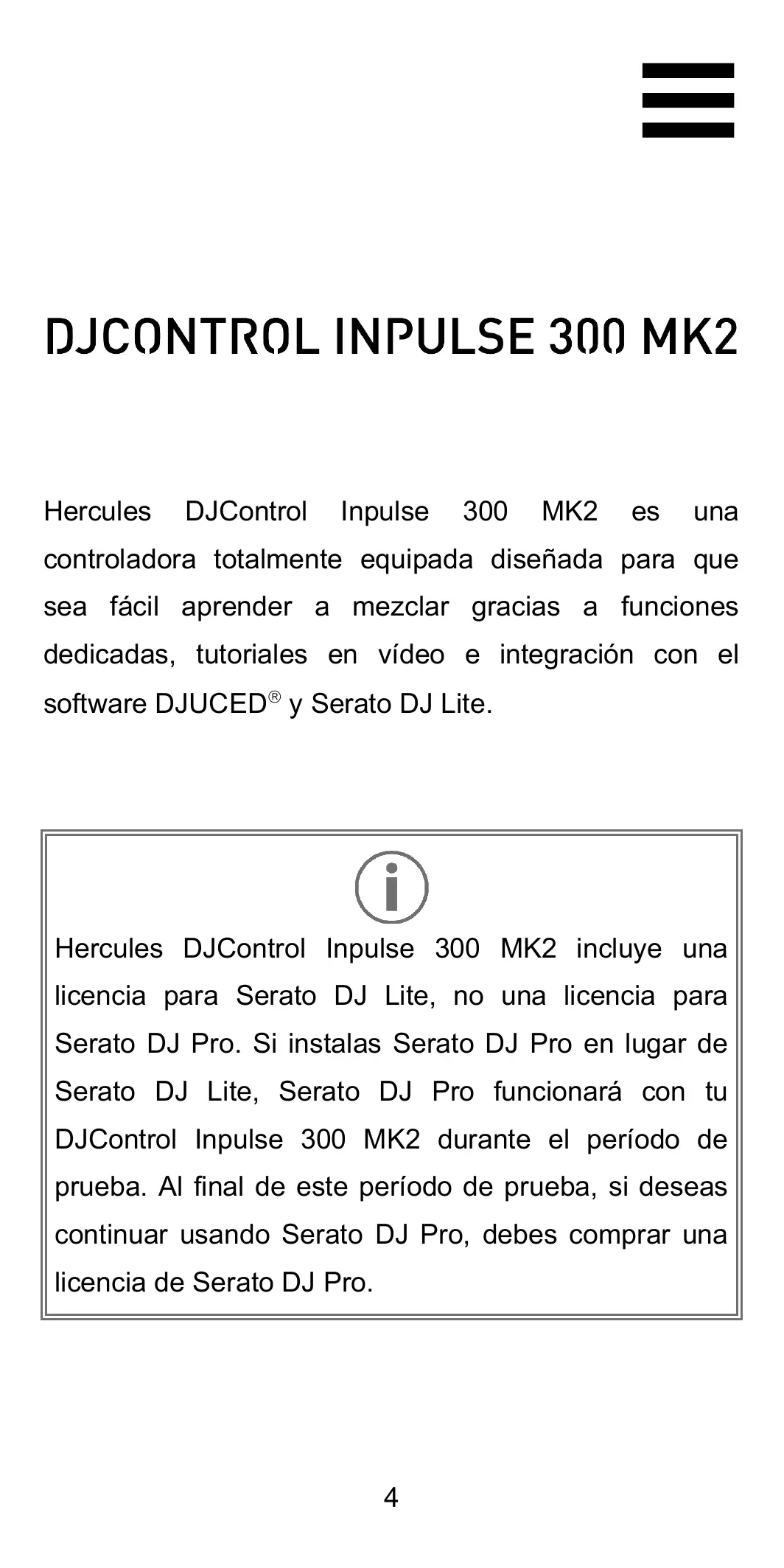

DJCONTROL INPUT 300 MK2

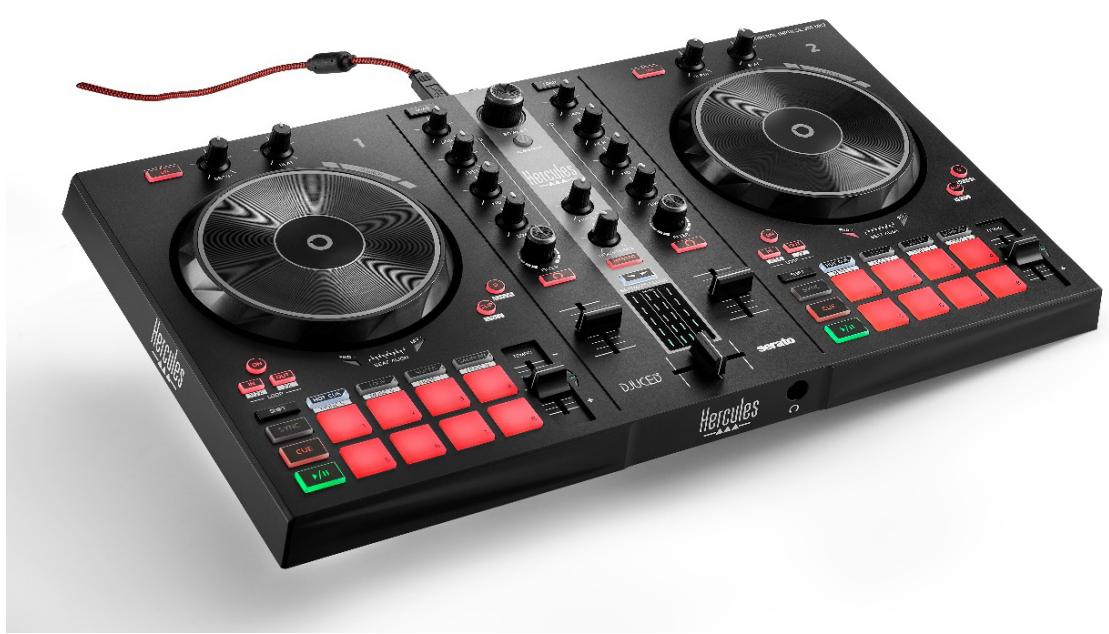

Hercules DJControl Inpulse 300 MK2 es una controladora totalmente equipada disaNada para que sea fácillerrender a mezclargraciasafunctionedesacrificadas,tutoriales en videoe integrazione con el software DJUCED y Serato DJ Lite.

Hercules DJControl Inpulse 300 MK2 incluye una licencia para Serato DJ Lite, no una licencia para Serato DJ Pro. Si instalas Serato DJ Pro en lugar de Serato DJ Lite, Serato DJ Pro funciona con tu DJControl Inpulse 300 MK2 durante el periodo de prueba. Al final de este periodo de prueba, si deseas continua using Serato DJ Pro, debes comprar una licencia de Serato DJ Pro.

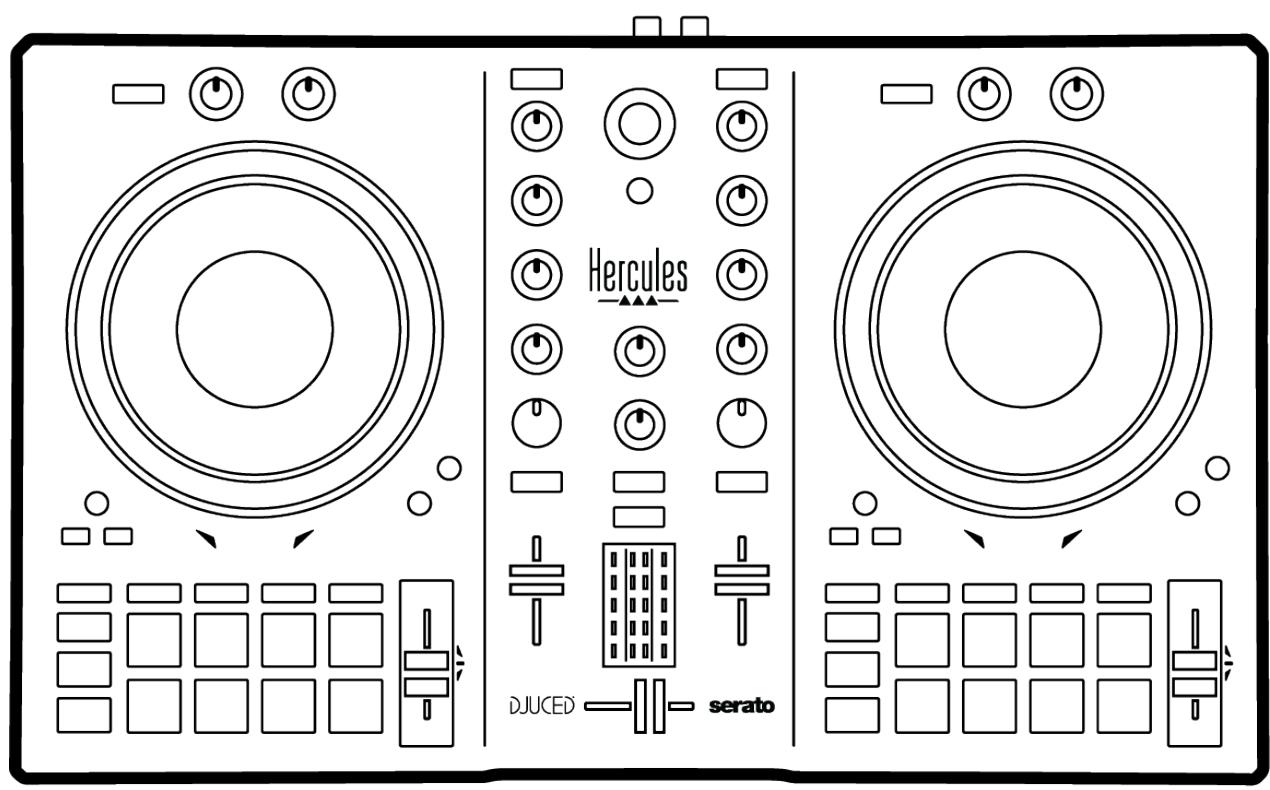

1. Contenido de la caja

• Hercules DJControl Impulse 300 MK2
• Cable de alimentación trenzado (USB-A - USB-B)
• Pegatinas de Hercules, Serato y DJUCED®
• Folleto de garantía

Puede quitar la película protectora que cubre el indicator visual en la controladora Hercules DJControl Inpulse 300 MK2. también puede partir la película protectora en su lugar, ya que no afecta al uso del indicator visual.

2. Especillasstonicas

Requisitos del sistema:

• DJUCED®:

https://www.djuced.com/downloaddjuced/ (en inglés)

• Serato DJ Lite:

https://serato.com/dj/lite/downloads?systemrequirements#system-requirements (en inglés)

Salida maestra para altavoces (salida 1-2) a工程技术 dos connectores RCA:

• Potencia de salute Máxima = 5 dBU a 1 kΩ
• THD+Na 1 kHz < 0,01%
• Resolución = 24 bits
• Frecuencia de muestro = 44 kHz

Salida de auriculares (salida 3-4) a trovés de un conector mini-jack estéreo de 3,5 mm:

• Potencia de salute maxima = 5 dBU para 32 Ω a 1 kHz
• THD+N a 1 kHz < 0,017%
• Resolución = 24 bits
• Frecuencia de muestro = 44 kHz

3. Caracteristicas

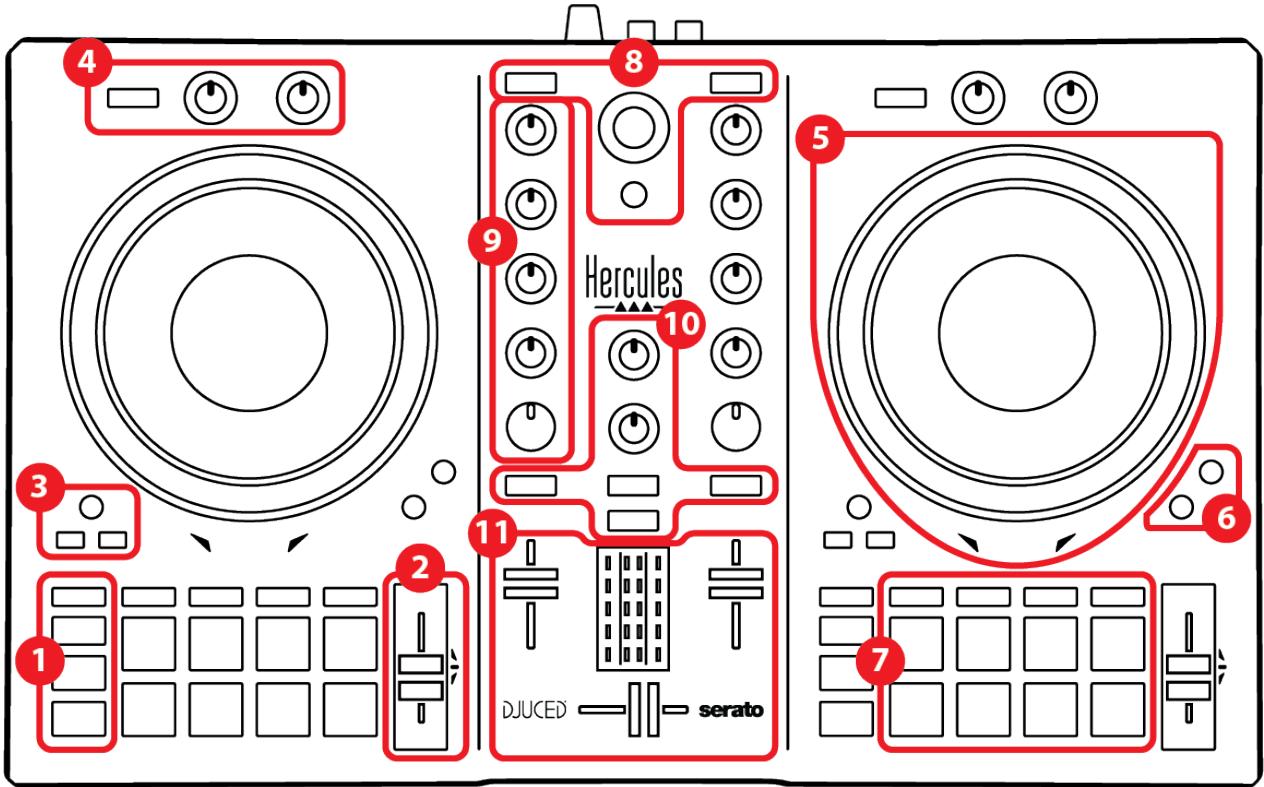

Descripción general

1. Botones de transporte
2. Fader de tempo
3. Controles de bucle
4. Efectos
5. Jog wheel
6. Modos de reproducción
7. Pads y modelos
8. Controles de selección de pista
9. Sección de mezclas
10. Monitoración, volumen y Beatmatch Guide
11. Mezclador

Decks

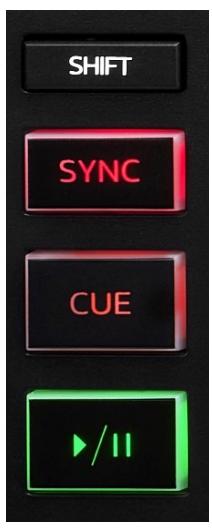

1. Botones de transporte

SHIFT: control combinado. Por exemple:

• SHIFT + IN: divide la duración del bucle entre dos.
• SHIFT + FX ON: cambia el efecto selectionado en la lista.

SYNC: activa o desactiva la sincronizacion automatica de los values de los BPM (beats por minuto) de dos pistas.

• SHIFT + SYNC:

• En DJUCED®: convierte el deck en el deck de sincronización maestra (Master Sync).
  ○ En Serato DJ Lite: desactiva la sincronizacion en el deck.

CUE: inserta un punto Cue en la pista para identificar un instante spécifique, o mueve el brazal de reproduccion del deck a la posicion del punto Cue.

• Pista en pausa: inserta un punto Cue en el lugar donde está detenida la pista.
• Reproduccion de pista: detiene la reproduccion de la pista y mueve el cabeza al reproduccion del deck al punto Cue.

Si no se ha definido ningún punto Cue, al presionar CUE se detiene la reproducción y se coloca un punto Cue en laubicación del cabezal de reproducción.

• CUE + PLAY: en DJUCED®, mueve el=cabezal de reproduccion al punto Cue y reproduce la pista desde ese punto.
• SHIFT + CUE:

En DJUCED: mueve el cabeza de reproduccion al inicio de la pista y detiene la reproduccion.
○ En Serato DJ Lite: mueve el cabeza de reproduccion al inicio de la pista e inicia la reproduccion.

Reproducir/Pausa: reproduce o pausa la pista.

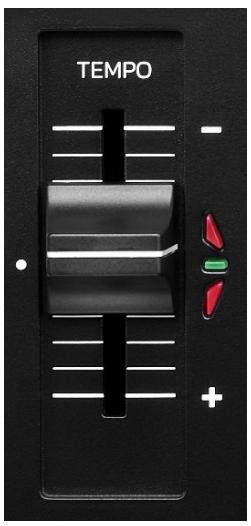

2. Fader de tempo

Fader de tempo:建立起 la velocidad de reproduccion de la pista ajustando el número de BPM.

• Subir: ralentiza la pista.
• Bajar: accelerà la pista.
• Fader de tempo en el medio: la velocidad original de la pista. El LED verde está encendido.

Cuando la funciona Beatmatch Guide está activada, las guías visuales de TEMPO indicate si tienes que mover el fader de tempo hace arriba o hace abajo, para ralentizar o acelerar la pista. Cuando las dos flechas rojas están apagadas, el tempo de ese deck es identico al tempo del otro deck.

Para Obtener másinformation sobre la funciona Beatmatch Guide,lee la sección Beatmatch Guide en la page 25.

En Serato DJ Lite y Serato DJ Pro, cuando el modo Sync está activado, presionar SHIFT y mover el fader de tiempo alsame tiempo te permite mover los values del fader de tiempo@msteadas mantienes la amplitud.

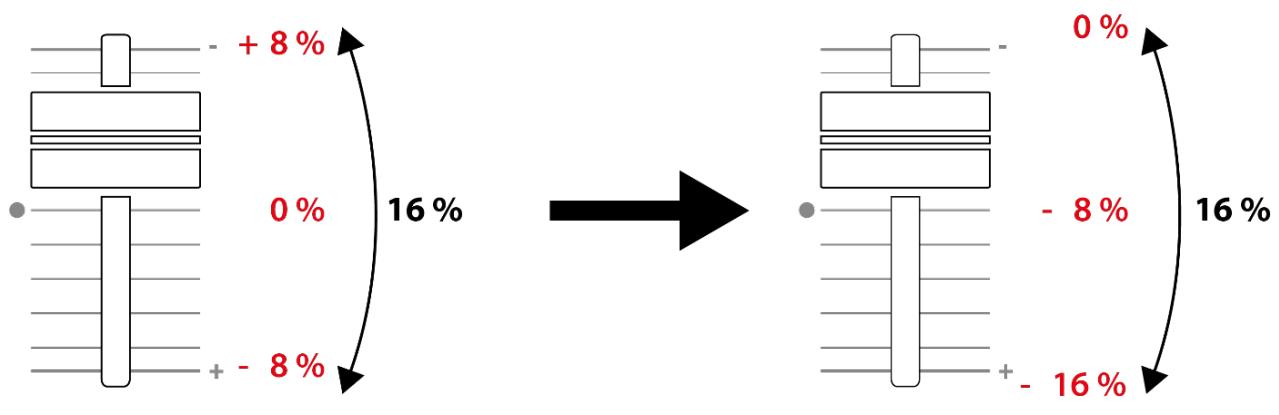

Por exemple, con una escala de tempo de ± 8% o 16% de amplitud, puede mover los values del fader de tempo para cubrir desde 0% (máximo) hasta - 16% (minimo), lo que da como resultado una amplitud del 16% , con - 8% en el centro.

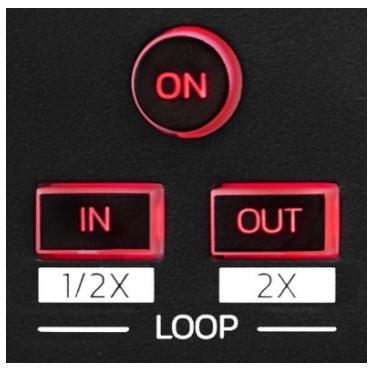

3. Controles de bucle

LOOP ON: activa o desactiva la reproduccion del bucle.

IN/OUT: activa un bucleeligible el punto de entrada (IN) y el punto de salute (OUT).

• SHIFT + IN: divide entre dos el tiempo del bucle activo.
• SHIFT + OUT: multiplicap por dos elullan del bucle activo.

Cuando el bucyle está activo (esemarks, habilido):

• Presiona IN (el botón parpadea) y gira la jog wheel para mover el inicio del bucle.
• Presiona OUT (el botón parpadea) y gira la jog wheel para mover el final del bucle.

Para salir del bucle, presiona LOOP ON.

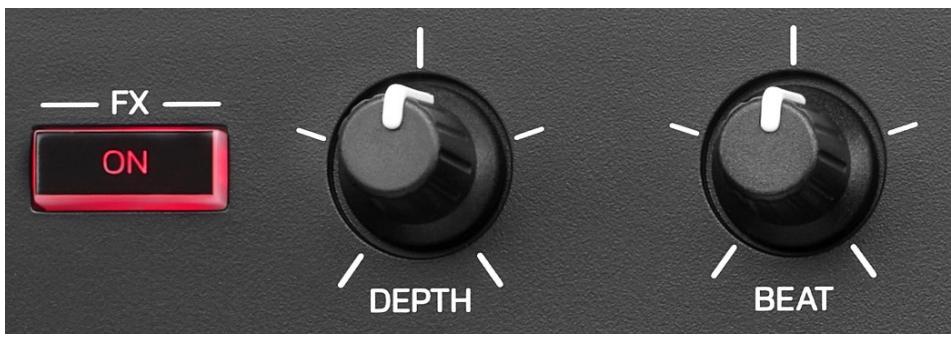

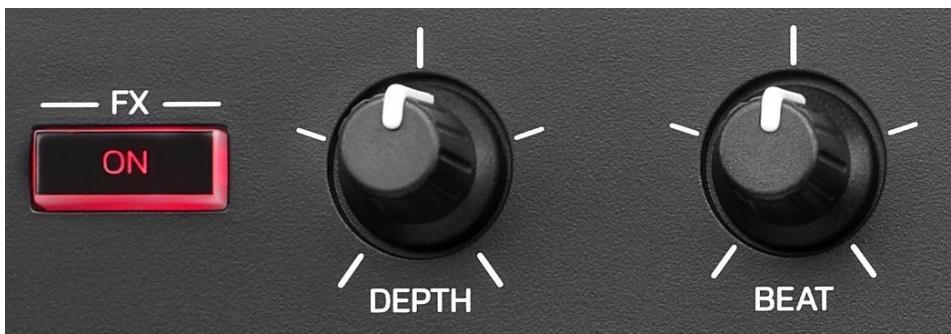

4. Efektos

Rack de efectos: gestiona el efecto en el deck.

• Botón FX ON:activa o desactiva el efecto.
• Perilla DEPTH: ajusta la intensidad del efecto.
• Perilla BEAT: ajusta la duración del ciclo del efecto synchronization con la música.
• SHIFT + FX ON: cambia el efecto seleccionado en la lista.

Para visualizar el rack de efectos:

• En DJUCED®: haz cli en FX.
• En Serato DJ Lite: hazlick en FX.

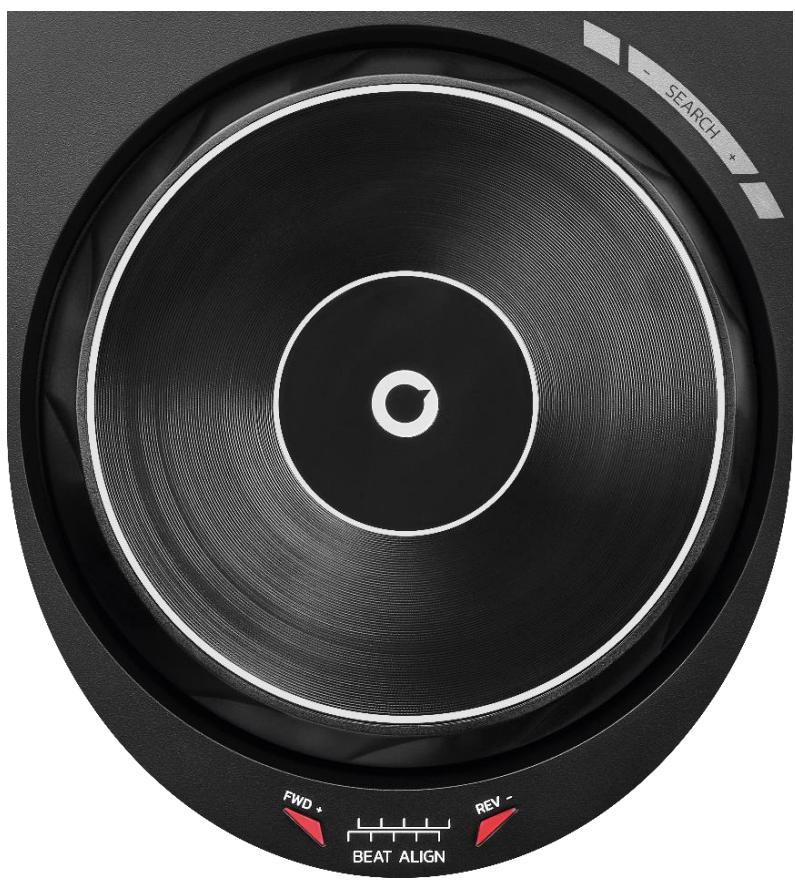

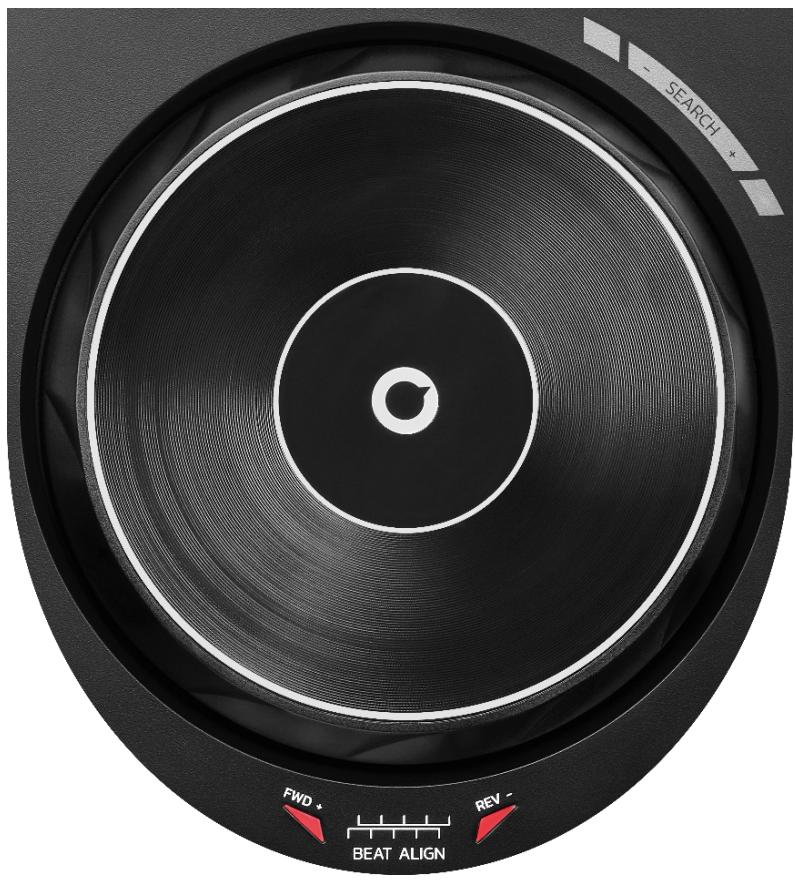

5. Jog wheel

Jog wheel: te permite moverte por dentro de la pista, modificar la reproduccion de la pista y hacer scratching.

Cuando la funciona Beatmatch Guide está activada, las guías visuales BEAT ALIGN indicate la direccion en la que deben girar el anillo (es decide, el borde) de la jog wheel para alinear los beat grids de las dos pistas. Cuando las dos flechas rojas está apagadas, los beat grids están alineados.

Para Obtener másinformation sobre la funciona Beatmatch Guide,lee la sección Beatmatch Guide en la page 25.

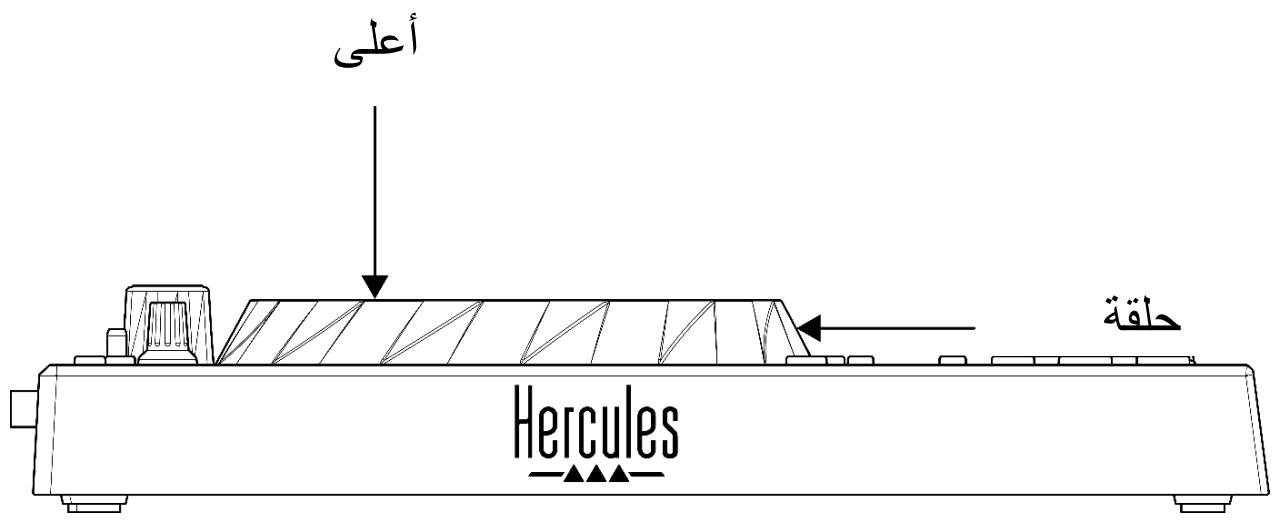

Laacularyrealizardependedetrescriterios:

• Modo Vinyl (Scratch)activado o desactivado;
• pista en reproduccion o en pausa;

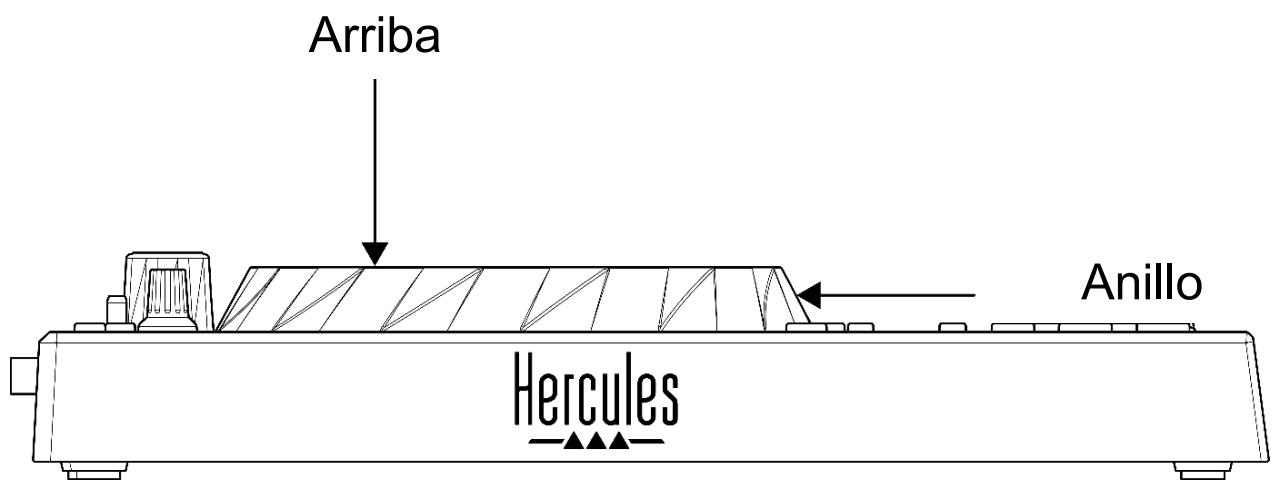

• el lugar donde estas tocando la jog wheel.

Para activar el modo Vinyl (Scratch), presiona SHIFT y SLIP al mesmo tiempo. Para asegurarde que el modo Vinyl estáactivado, presiona SHIFT. El botón SLIP se illumina.

Acciones de las jog wheels con Serato DJ Lite y Serato DJ Pro:

Modo Vinyl	Reproducir/Pausa	Jog wheel	Botón SHIFT
Activado	Reproducir	Arriba	-
Scratching
Activado	Reproducir	Anillo	-
Acelerar o ralentizar la reproducción
Activado	Pausa	Arriba	Presionar y mantener
Moverse rápidamente por dentro de la pista
Activado	Pausa	Anillo	-
Moverse lentamente por封闭de la pista
Desactivado	Reproducir	Arriba	-
Acelerar o ralentizar la reproducción
Desactivado	Reproducir	Anillo	-
Acelerar o ralentizar la reproducción
Desactivado	Pausa	Arriba	Presionar y mantener
Moverse rápidamente por封闭de la pista

Acciones de las jog wheels con DJUCED®:

DJUCED

Modo Vinyl	Reproducir/ Pausa	Jog wheel	Botón SHIFT
Activado	Reproducir	Arriba	-
Scratching
Activado	Reproducir	Anillo	-
Acelerar o ralentizar la reproducción
Activado	Pausa	Arriba	Presionar y mantener
Moverse muy<rapidamente por bajo de la pista
Activado	Pausa	Anillo	Presionar y mantener
Moverse muy<rapidamente por bajo de la pista
Desactivado	Reproducir	Arriba	-
Acelerar o ralentizar la reproducción
Desactivado	Reproducir	Anillo	-
Acelerar o ralentizar la reproducción
Desactivado	Pausa	Arriba	-
Moverse<rapidamente por bajo de la pista
Desactivado	Pausa	Arriba	Presionar y mantener
Moverse muy<rapidamente por bajo de la pista

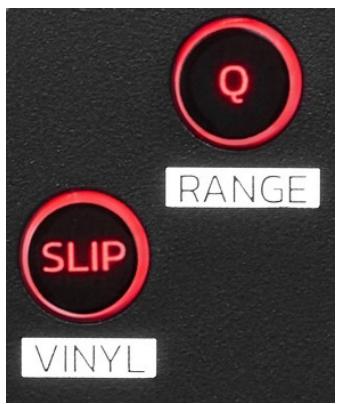

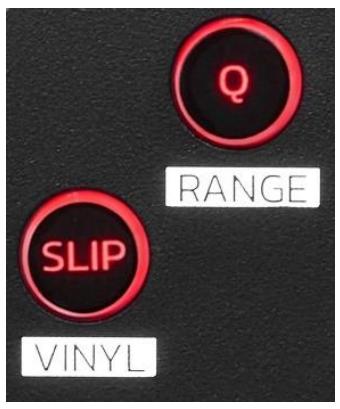

6. Modos de reproducción

Q: activa o desactiva el modo Quantize. La multiplicación te permite aplicar unaTHING en elsignificante beat del grid (reproducir la pista, colocar un punto Cue, inicia un bucle...).

• SHIFT + Q: te permite cambiar la escala de tempo.

En DJUCED®: ± 6% , ± 8% , ± 10% , ± 12% , ± 16% , ± 20% , ± 25% , ± 33% , ± 50% , ± 100% .
En Serato DJ Lite: ±8%, ±16%, ±50%.

Serato DJ Lite no cuenta con el modo Quantize. Serato DJ Pro incluye el modo Quantize.

SLIP: activa o desactiva el modo Slip. En el modo Slip, el brazal de reproduccion del deck continua avanzando en segundo plano cuando aplicas un efecto o un bucle, colocas un punto Cue o usas las jog wheels. Cuando dejas de aplicar un efecto, la reproduccion se reanuda desde el punto donde estaria la pista si se hubiera seguido reproduciendo.

Serato DJ Lite no cuenta con el modo Slip.

Serato DJ Pro incluye el modo Slip.

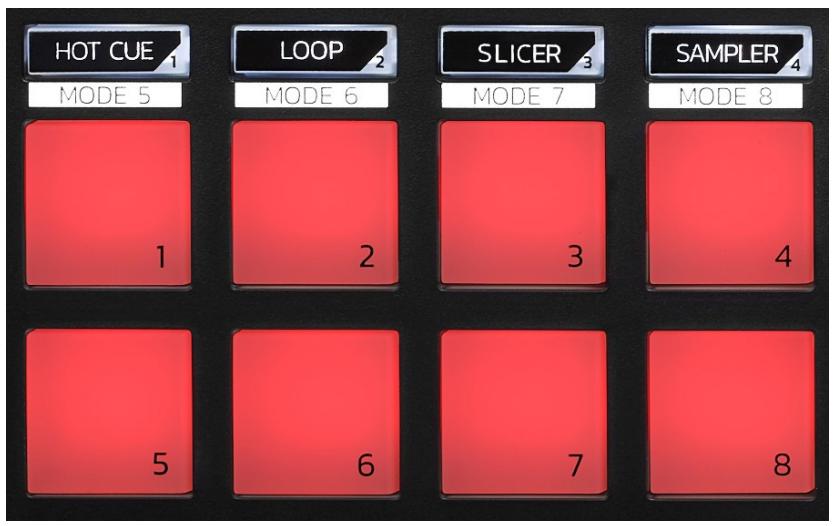

7. Pads y modelos

Botones de modo: te permiten activar hasta ochos发展模式.

Para activar un modo principal, presiona HOT CUE, LOOP, SLICER o SAMPLER.

Para activar un modo secundario (MODE 5, MODE 6, MODE 7 y MODE 8), presiona simultáneamente SHIFT y HOT CUE, LOOP, SLICER o SAMPLER. El botón de modo parpadea.

Los modelosactivados en los pads varian según el software que se use.

Para Obtener más información sobre los differentes modelos con DJUCED®, Serato DJ Lite y Serato DJ Pro, lee la sección Modos y pads en la頁a 37.

Pads de actuación: un pad realiza unaersion.

Mezclas

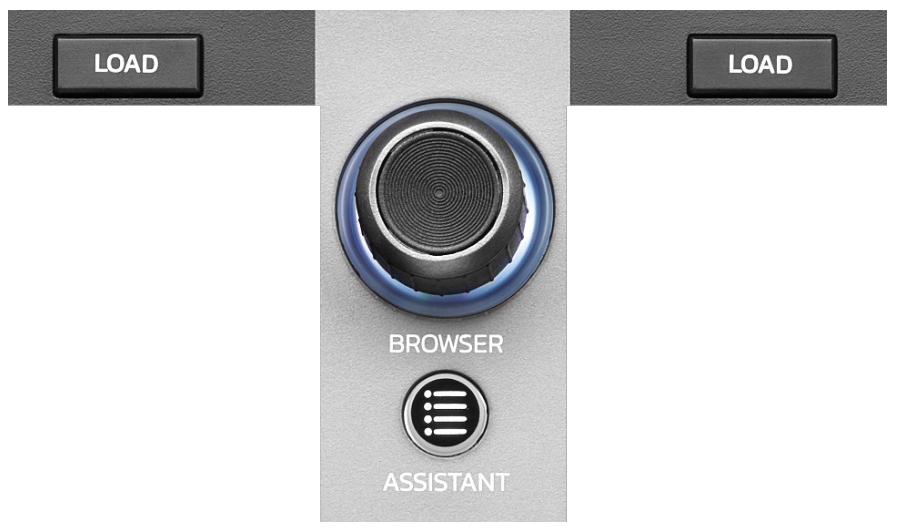

8. Controles de selección de pista

LOAD*: cargo la pista seleccionada en el deck de destino.

En DJUCED®, contrae o expande carpetas.

Codificador BROWSER: te permite navegar por tubiblioteca de música girando el codificador hacía la izquierda (arriba) o hacía la derecha (abajo).

Presiona el codificador para selectionar carpetas y ARCHIVOS.

En DJUCED®, presiona SHIFT y el codificador para volver a la raíz de tu biblioteca de música.

*La funcionalidad es identica en los decks 1 y 2.

Anillo iluminado:

• En DJUCED®, muestra el nivel de energia de la pista maestra para el tempo.
• En Serato DJ Lite, muestra el ritmo. La luz parpadea al ritmo de la pista.

ASSISTANT:

• En DJUCED®, muestra el panel que sugiere las mejoras pistas futuras para tu mezcla.

Presiona ASSISTANT y gira el codificador paraaabstar el nivel de energia de las pistas que sesugieren.

• En Serato DJ Lite,añade la pista que se está reproduciendoactualmente a la lista Prepare (Preparar).

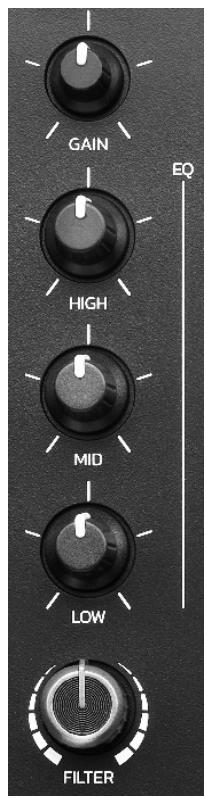

9. Sección de mezclas

Perilla GAIN*: ajusta la ganancia (es decir, el;nivel de volumen antes del fader de volumen).

Ecualizador de 3 bandas (EQ)*: controlla la intensidad del EQ. Una perilla está asociada con cada banda: HIGH, MID y LOW.

Perilla FILTER*: ajusta la Frequencia del filtró dual (paso alto y paso bajo).

*La funcionalidad es identica en los decks 1 y 2.

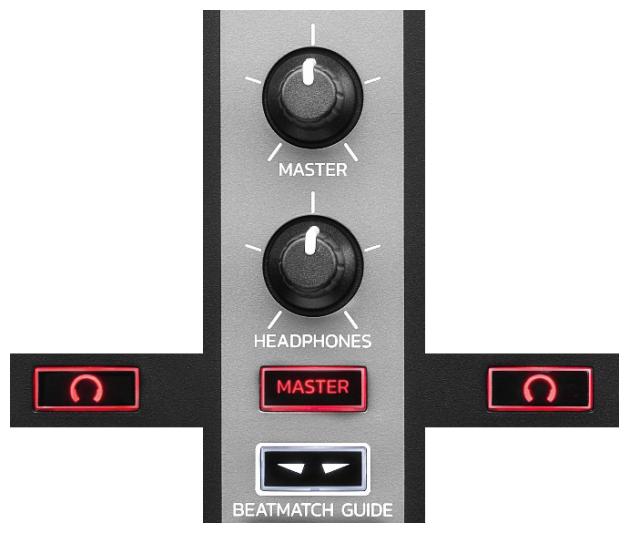

10. Monitoración, volumen y Beatmatch Guide

Volumen MASTER: ajusta el volumen de la mezcla que se está reproduciendo en tus altavoces.

Volumen HEADPHONES: ajusta el volumen de laitters de auriculares.

Monitorización: selección la fuente de sonido que se reproduce en tus auriculares.

• ^* : reproduce el sonido del deck 1 o del deck 2.
• MASTER: reproduce el sonido de la mezcla a volumen alto para el(publico).

*La funcionalidad es identica en los decks 1 y 2.

BEATMATCH GUIDE: activa o desactiva las guías luminosas paraaabstar eltempoy alinearlas beat grids de las dos pistas. Haycuatro flechas rojas pordeck.

DJUCED® define uno de los decks como el deck de sincronizacion maestro (Master Sync), y el otro como el deck esclavo. Las flechas rojas solo se iluminan en el deck esclavo, ya que este signe el tempo del deck de sincronizacion maestro.

Serato DJ Lite no define un deck de sincronizacion maestro. Las flechas rojas se iluminan en ambos decks.

• Guías visuales de TEMPO: si una de las dos flechas rojas situadas a la derecha de un fader de tempo está encendida, este significía que el tiempo (es decide, el número de beats por minuto) de la pista que está reproduciendo en este deck es diferente al tiempo del otro deck.

Las flechas indicate la direccion en la que debes mover el fader de tempo para ajustar el tiempo de la pista que se está reproduciendo para que coincida con el tiempo del otro deck.

○ Flecha superior iluminada: mueve el fader de tempo hacía arriba. Esto ralentizará el tempo.
○ Flecha inferior iluminada: mueve el fader de tempo hacía abajo. Esto acelerará el tempo.
- Las flechas no está iluminadas: el tempo del deck es identico al tempo delanother deck.

• Guías visuales de BEAT ALIGN: si una de las dos flechas rojas situadas debajo de una jog wheel está iluminada, este significía que los beats de la pista que se está reproduciendo en este deck no está alineados con los beats del otro deck.

Las flechas indican la direccion en la que debes girar la jog wheel para alinear los beats de la pista que se está reproduciendo con los beats del除外 deck.

○ Flecha izquierda iluminada: gira la jog wheel en el sentido de las agujas del reloj. Este accelerara la velocidad de reproduccion.
○ Flecha derecha iluminada: gira la jog wheel en el sentido contrario a las agujas del reloj. Esto ralentiza la velocidad de reproduccion.
- Las flechas no están iluminadas: los beats del deck está alineados con los beats del除外 deck.

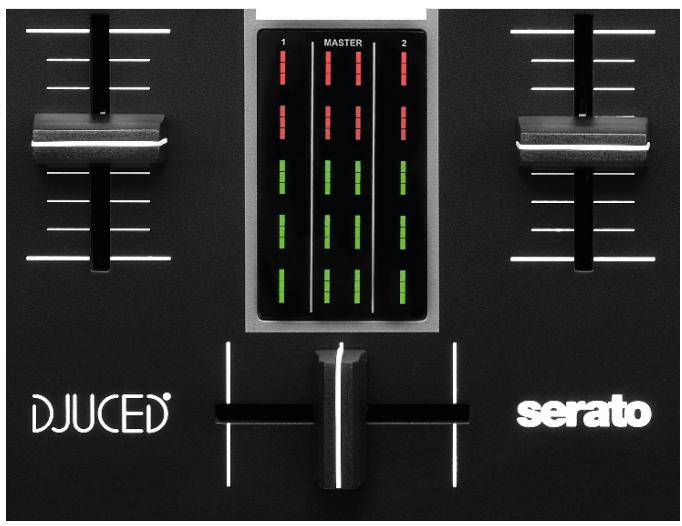

11. Mezclador

Fader de volumen*: ajusta el volumen del deck.

Indicador visual: muestra el nivel de la seals de audio de los decks 1 y 2,+junto con el de la calidad Master para altavoces.

Crossfader: te permite hacer una transmisión entre dos pistasurrentando el volumen de uno de los decks,)millas disminuyes el volumen del除外 deck.

• Crossfader Completely hacia la izquierda: sólo eschucas la pista del deck 1.
• Crossfader Completely:该如何: sólo eschucas la pista del deck 2.
• Crossfader en el medio: eschucas las pistas en ambos decks 1 y 2 al mismo tiempo.

*La funcionalidad es identica en los decks 1 y 2.

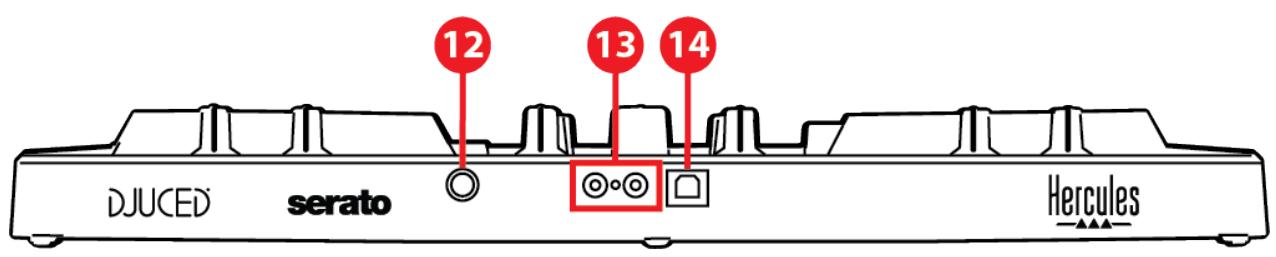

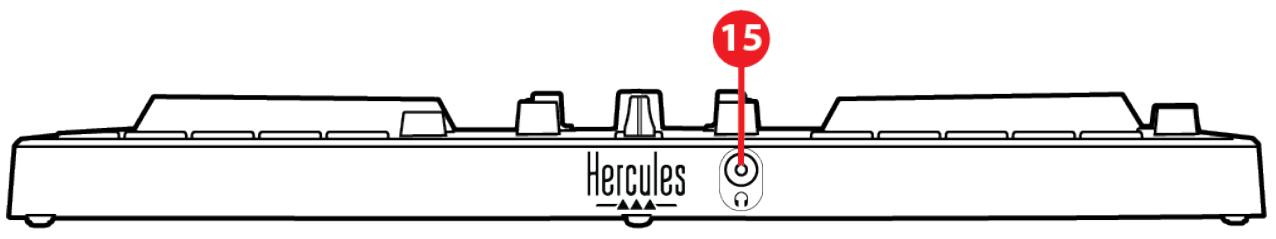

Conectores

1. Puerto de ampliación exclusivo de Hercules
2. Salida Master para altavoces (salida 1-2)
3. Puerto USB-B 2.0
4. Salida de auriculares (salida 3-4)

Puerto de ampliación: te permite conectar accesorios adicondales.

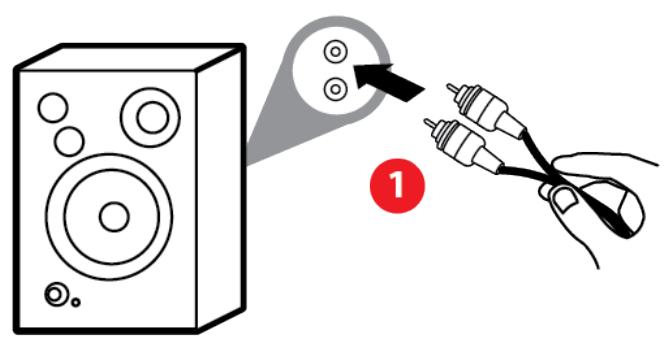

Salida Master para altavoces (salida 1-2): te permite conectar altavoces activos.

Formato: 2 x RCA (cincha)

Puerto USB-B 2.0: te permite conectar la controladora a un ordinador.

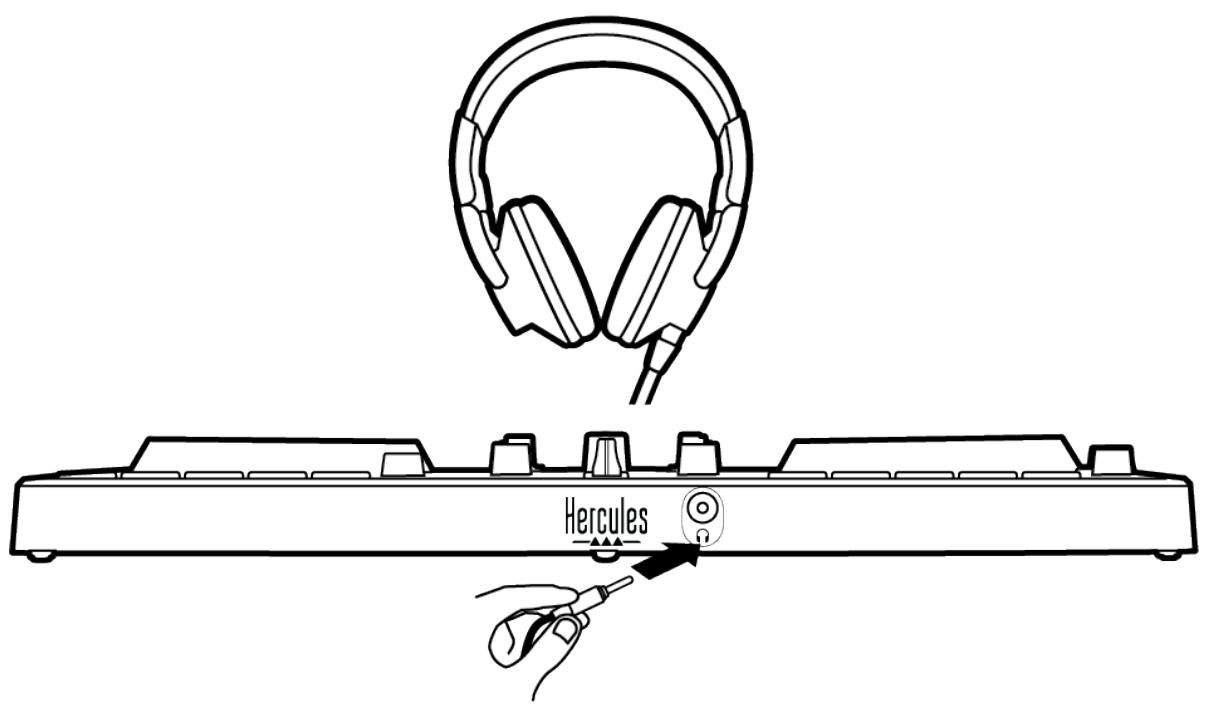

Salida de auriculares (salida 3-4): te permite conectar auriculares para monitorizar pistas.

Formato: conector mini-jack estéreo de 3,5 mm

4. Instalación

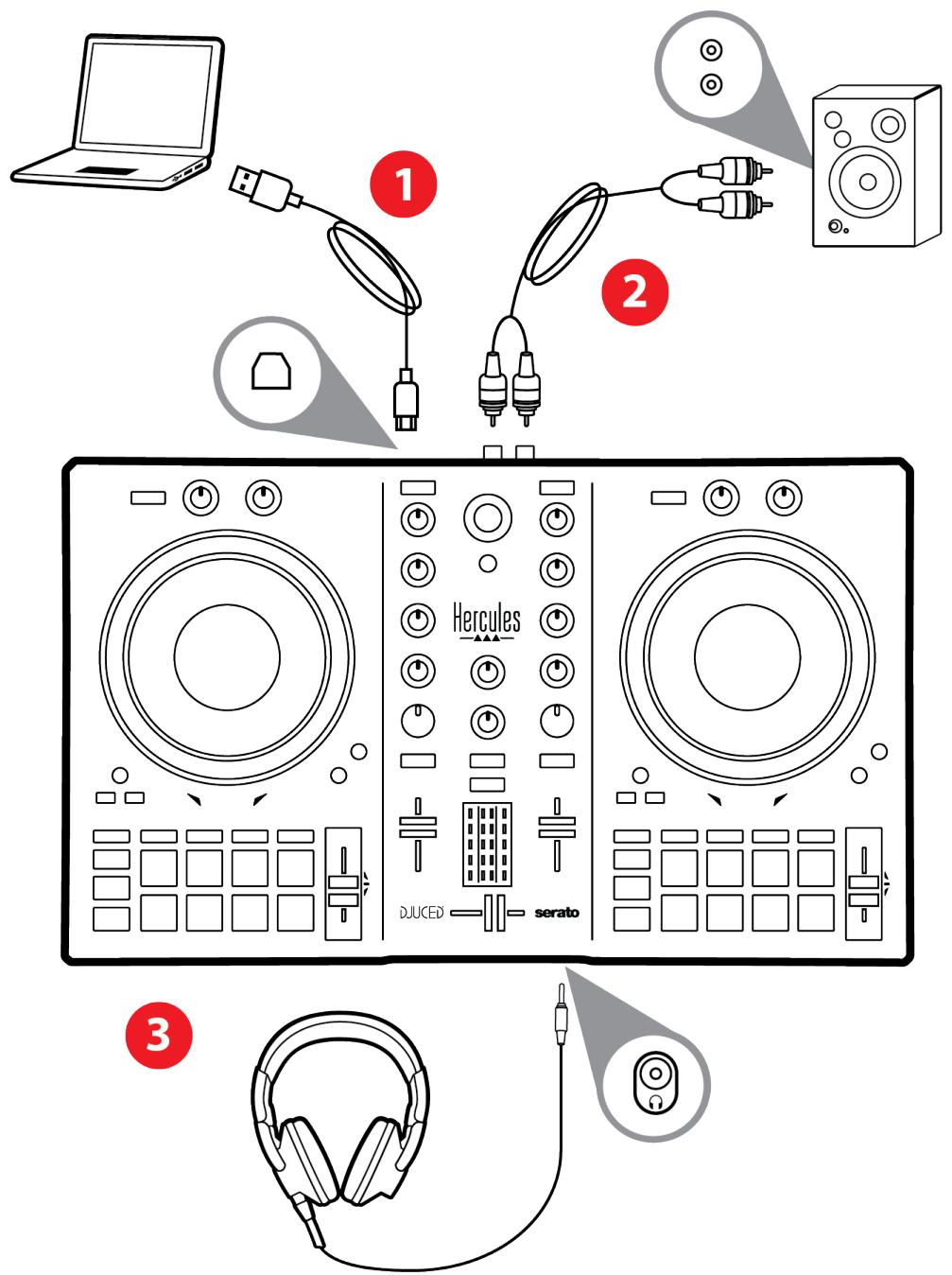

Conexiones

1. Conecta la controladora DJControl Inpulse 300 MK2 a tu ordinador con el cable USB.

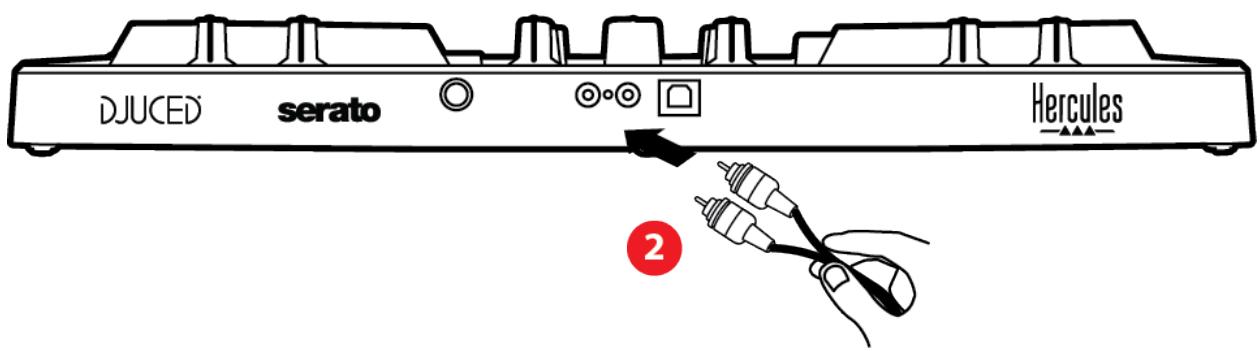

2. Conecta las entradas de tus altavoces activos a lassonianas de altovoz de DJControl Inpulse 300 MK2 (2 RCA).
3. Conecta tus auriculares al conector mini-jack estéreo de 3,5 mm en la parte frontal de DJControl Inpulse 300 MK2.

Una secuencia de iluminación LED, Ilamada Vegas Mode, se inicia cada vez que connectas el dispositivo a tu ordinador. Vegas Mode tiene lugar en cuales fases, lo que le permite encender todos los LEDs y("");ocular diferentes colocores posibles para el anillo de energia retroiluminado multicolor.

Descarga del software

DJUCED®

1. Visa: https://www.djuced.com/hercules (en inglés).
2. Descarga e instalala DJUCED®.
3. Visa: https://support.hercules.com/product/djcontrolin pulse300mk2/ (en inglés).
4. Descarga e instalala el paquete de controladores para el sistema operativo de tu ordinador.

macOS: HDJCSeries Mac
Windows®: HDJCSeries PC

Windows® require que instales los controladores para usar DJControl Inpulse 300 MK2 en modo ASIO, que reduce la latency en comparación con el modo WASAPI y, en general, es más Stable.

Los controladores también te permiten probar tu DJControl Inpulse 300 MK2 y verificar la version del firmware tanto en Windows® como en macOS®.

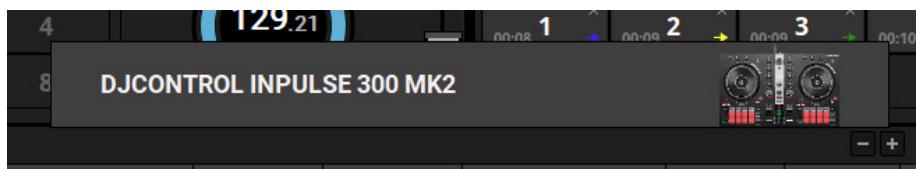

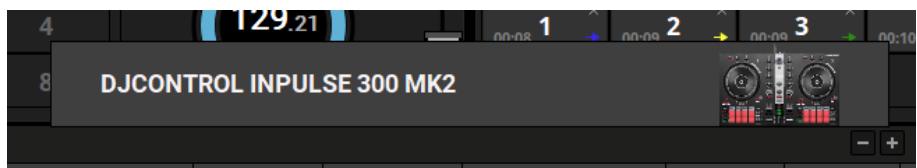

1. Inicia el software DJUCED®. Aparece una planta que indica que el producto se ha detectado correctamente y que está preparado para usarse.

Cuando executes el software por primera vez, DJUCED® te guía a工程技术 de la conexión de tus auriculares y altavoces activos (o te permite usar los altavoces integrados en tuordenador, si noienes altavocesactivos externos). Sigue la información en pantalla bajo un peso ante de comendar.

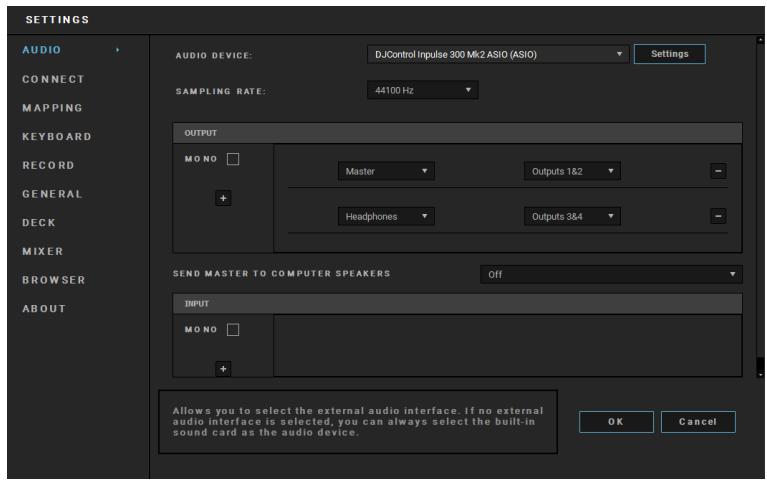

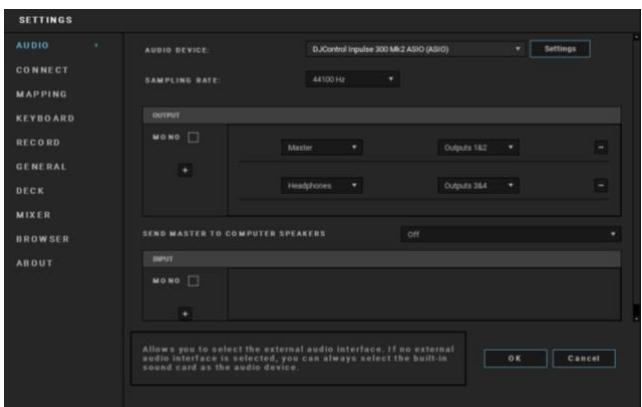

Configuración de audio:

Para modifier la configuración de la tarjeta de sonido, hazlick en el icono de la rueda dentada en la parte superior的那一cha de la pantalla. Se muestra el menu Settings (Configuración).

Selección Audio (Audio) para elegir la tarjeta de sonido y asigna lassonianas para auriculares y altavoces.

Esta es la configuración estándar para Windows®:

• Audio device (Dispositivo de audio): DJControl
• Impulse 300 MK2 ASIO (ASIO)
• Output (Salida):

○ Master: Outputs 1&2
○ Headphones: Outputs 3&4

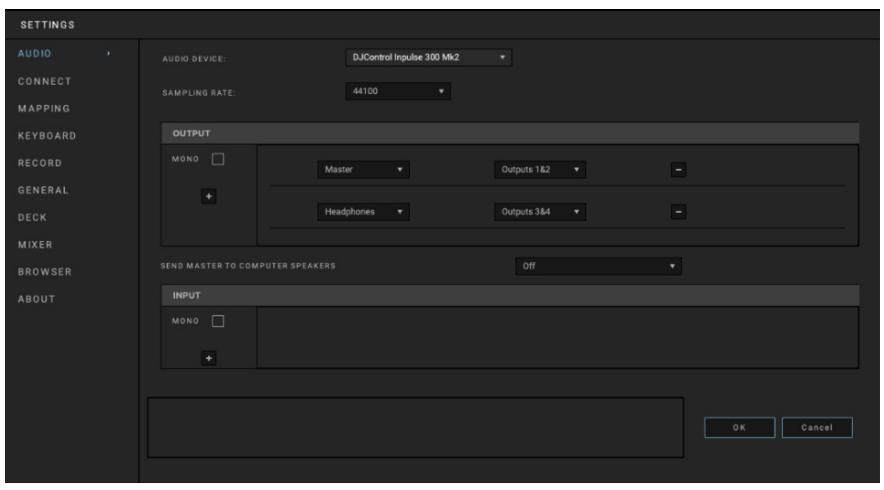

La configuración estándar para macOS® es la",[1]

• Audio device (Dispositivo de audio): DJControl Inpulse 300 MK2
• Output (Salida):

○ Master: Outputs 1&2
○ Headphones: Outputs 3&4

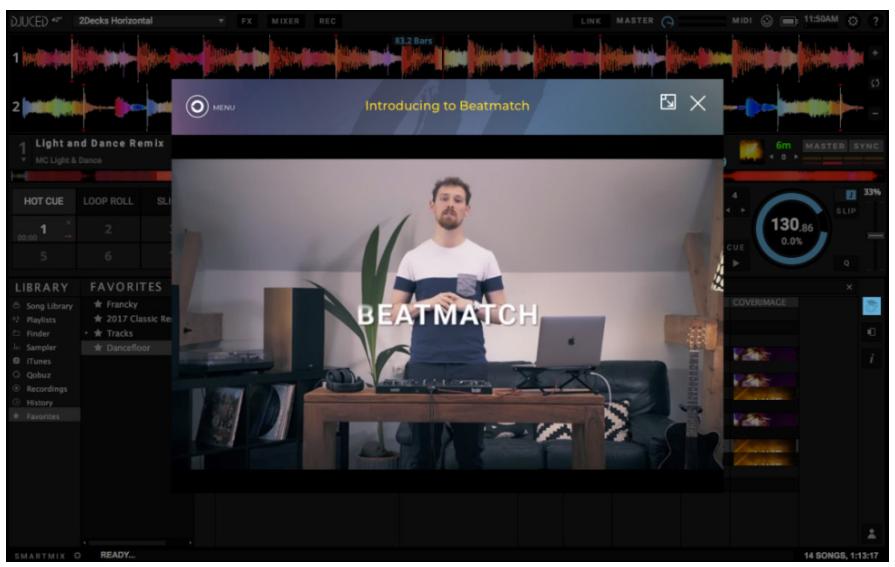

Sigue los tutoriales de Hercules DJ Academy integrados en DJUCED®, a los que peuvent acceder hacer click en el icono.

Los tutoriales también está disponible ahora, en el canal de YouTube de Hercules DJ.

Serato DJ Lite

1. Visa: https://serato.com/dj/lite/downloads (en inglés).
2. Descarga e instalala Serato DJ Lite.
3. Visa:

https://support.hercules.com/product/djcontrollin pulse300mk2/ (en inglés).

1. Descarga e instalala el paquete de controladores para el sistema operativo de tu ordinador.

macOS®: HDJCSeries Mac
Windows®: HDJCSeries PC

Windows® require que instales los controladores para usar DJControl Inpulse 300 MK2 en modo ASIO, que reduce la latency en comparación con el modo WASAPI y, en general, es más Stable.

Los controladores también te permiten probar tu DJControl Inpulse 300 MK2 y verificar la version del firmware tanto en Windows® como en macOS®.

Hercules DJControl Inpulse 300 MK2 incluye una licencia para Serato DJ Lite, no una licencia para Serato DJ Pro. Si instalas Serato DJ Pro en lugar de Serato DJ Lite, Serato DJ Pro funciona con tu DJControl Inpulse 300 MK2 durante el periodo de prueba. Al final de este periodo de prueba, si deseases continually using Serato DJ Pro, debes comprar una licencia de Serato DJ Pro.

5. Como animar tus mezclas

Hay différentes formas de animar tus mezclas.

Modos y pads

Los pads

En DJUCED®, los pads 1 a 8 realizan lasaxonics correspondentes al modo activadoactualmente.

En Serato DJ Lite, los pads 1 a 4 realizan las acontez correspondientes al modo activadoactualmente. Los pads 5 a 8 realizan lassiguales acontezes:

• Pad 5: Reverse (reproducción inversa)
• Pad 6: rebobinar
• Pad 7: avance=rápido
• Pad 8: Censor.Estaersion te permite reproducir la pista a la inversa@msteadasemantiene presionado el pad. Una vez que se sueña el pad,la reproduccion se reanuda desde el puntodonde estaría la pista si se hubiera seguido reproduciendonormalmente. Este se pueda usar para enmascararlenguaje explicito en una canción.

Los modelosactivados en los pads varian según el software que se use:

Modos	DJUCED®	Serato DJ Lite	Serato DJ Pro**
1	Hot Cue	Hot Cue	Hot Cue
2	Loop	Auto Loop	Auto Loop
3	Slicer	Stems	Stems
4	Sampler	Sampler	Sampler
5	TonePlay	-	Pitch Play
6	FX	-	Loop Roll
7	Slicer Loop	-	Manual Loop
8	BeatJump	Scratch Banks	Scratch Banks

**Licencia de Serato DJ Pro no includa.

Modo Hot Cue

Un punto Hot Cue es un marcador (como el de un libro) que pueda colocar en una pista para localizar fácilmente este momento en la pista;nuevamente y regresar instantanamente a el después.

En DJUCED® se pueda configurar ocho punto Hot Cue por pista.

En Serato DJ Lite se pueda configurar在哪吒rientes Hot Cue por pista.

En Serato DJ Pro se pueda configurar ocho+puntos Hot Cue por pista.

1. Para acceder al modo Hot Cue, presiona HOT CUE. La luz del botón HOT CUE permanece iluminada.
2. Para configurar un punto Hot Cue, presiona un pad.
3. Para reproducir la pista desde un punto Hot Cue, presiona el pad correspondiente.
4. Para eliminar un punto Hot Cue, presiona SHIFT y el pad al mesmo tiempo.

Modo Loop

Un bucle es una parte de la pista que se reproduce repetidamente.

1. Para acceder al modo Loop, presiona LOOP. La luz del botón LOOP permanece iluminada.

En DJUCED®:

1. Para aplicar un buclex, mantén presionado un pad.
2. Para desactivar un bucle, suelta el pad correspondiente.

En Serato DJ Lite:

1. Para aplicar un bucle, presiona un pad.
2. Para desactivar un bucle, presiona el pad correspondiente.

Duración del bucle:

Deck 1 / Deck 2	DJUCED®	Serato DJ Lite
Pad 1	1/16 de un beat	1 beat
Pad 2	1⁄8 de beat	2 beats
Pad 3	1⁄4 de beat	4 beats
Pad 4	1⁄2 de beat	8 beats
Pad 5	1 beat	-
Pad 6	2 beats	-
Pad 7	4 beats	-
Pad 8	8 beats	-

En DJUCED®, el casingzal de reproducción del deck continua avanzando ensegundo plano cuando aplicas un bucle. Cuando desactivas el bucle, la reproduccion se reanuda desde el puntodonde estaría la pista si se hubiera seguido reproduciendo.

El modo Slicer sólo está disponible con DJUCED®.

En DJUCED®, el modo Slicer te permite dividir el bucle activo en ocho secciones. El bucle se mueve a lo largo de la pista.

1. Para acceder al modo Slicer, presiona SLICER. La luz del botón SLICER permanece iluminada.
2. Para reproducir una sección como un bucle, mantén presionado un pad.
3. Para detener la reproduccion de una seccion, suelta el pad correspondiente.

Modo Stems

El modo Stems solo está disponible con Serato DJ Lite.

En Serato DJ Lite, el modo Stems te permite分开ar una pista en在哪些 partes differentes (voces e instrumentos), denominadas "stems".

1. Para acceder al modo Stems, presiona SLICER. La luz del botón SLICER permanece iluminada.
2. Los pads 1 a 4 está asociados cada uno con un stem. Para departing de reproducir un stem, presiona el pad correspondiente. La luz del pad se apaga.
3. Para reanudar la reproduccion del stem, presiona el pad correspondiente. El pad se illumina.

Stems:

Deck 1 / Deck 2	Stem
Pad 1	Voces
Pad 2	Melodia
Pad 3	Bajos
Pad 4	Batería

Modo Sampler

Un sample es un sonido breve que se reproduce sobre la pista que se está reproduciendoactualmente: se pueda reproducir una vez o en repetition.

En DJUCED®, los pads 1 a 8 te permiten reproducir los ocho samples que se encontrartran en las dos primeras linyas del sampler multicapa.

Paraunar el sampler multicapa, selecciona 2 Decks Horizontal + 2 Samplers en el menu desplegable en la parte superior izquierda de la pantalla en DJUCED®.

En Serato DJ Lite, los pads 1 a 4 te permiten reproducir un sample.

Para做不到 the panel of samples, haz click en en Serato DJ Lite.

1. Para acceder al modo Sampler, presiona SAMPLER. La luz del botón SAMPLER permanece iluminada.
2. Para reproducir una sample, presiona un pad.
3. Para detener la reproduccion de un sample, presiona SHIFT y el pad correspondiente al@mismo tiempo.

Modo 5

Serato DJ Lite no conta con el modo 5 (TonePlay). Serato DJ Pro,+junto con el plugin Pitch 'n Time, ofrece un modo Pitch Play que funciona usingo el>mismo principio que el modo TonePlay.

En DJUCED®, el modo 5 corresponde al modo TonePlay. Este modo te permitteREEN un punto Hot Cue en differentes tonos.

1. Activa el modo Hot Cue y bajo selección un punto Hot Cue.
2. Para acceder al modo 5, presiona SHIFT y HOT CUE al mesmo tiempo. El botón HOT CUE parpadea.
3. Para modifier el tono de un punto Hot Cue, presiona uno de los pads 2 a 8.
4. Para volver al tono original, presiona el pad 1.

Modificación del tono:

Deck 1 / Deck 2	Tono
Pad 1	Tono original
Pad 2	+ 1
Pad 3	+ 2
Pad 4	+ 3
Pad 5	- 1
Pad 6	- 2
Pad 7	- 3
Pad 8	- 4

Serato DJ Lite no conta con el modo 6.

En DJUCED®, el modo 6 offre un modo adicional para controlar el rack de efectos.

A vez, un efecto es un bajo o una combinación de filtros aplicados a una pista para modifier su sonido (eco, reverberación...).

1. Para acceder al modo 6, presiona SHIFT y LOOP al mesmo tiempo. El botón LOOP parpadea.
2. Para realizar unaersion, presiona un pad.

Posiblesaxones:

Deck 1 / Deck	Efectos
Pad 1	Efecto 1 del rack
Pad 2	Efecto 2 del rack
Pad 3	Efecto 3 del rack
Pad 4	Muestra/oculta el rack de efectos
Pad 5	Cambia el efecto 1 en el rack
Pad 6	Cambia el efecto 2 en el rack
Pad 7	Cambia el efecto 3 en el rack
Pad 8	-

Serato DJ Lite no cuenta con el modo 7.

En DJUCED®, el modo 7 corresponde al modo Slicer Loop. Este modo te permite dividir el bucle activo en ocho secciones. A referencia del modo Slicer, el bucle activo permanece en bucle en este modo.

1. Para acceder al modo 7, presiona SHIFT y SLICER al mesmo tiempo. El botón SLICER parpadea.
2. Para reproducir una sección como un bucle, mantén presionado un pad.
3. Para detener la reproduccion de una seccion, suelta el pad correspondiente.

En DJUCED®, el modo 8 corresponde al modo BeatJump. En Serato DJ Lite y Serato DJ Pro, el modo 8 corresponde al modo Scratch Banks.

En DJUCED®, el modo 8 corresponde al modo BeatJump. Este modo te permite realizar un salto preciso en la pista.

1. Para acceder al modo 8 (BeatJump), presiona SHIFT y SAMPLER al mesmo tiempo. El botón SAMPLER parpadea.
2. Para realizar un salto, presiona un pad.

Duración del salto:

Deck 1 / Deck 2	Salto
Pad 1	Retrocede 1 beat
Pad 2	Avanza 1 beat
Pad 3	Retrocede 2 beats
Pad 4	Avanza 2 beats
Pad 5	Retrocede 4 beats
Pad 6	Avanza 4 beats
Pad 7	Retrocede 8 beats
Pad 8	Avanza 8 beats

En Serato DJ Lite y Serato DJ Pro, el modo 8 corresponde al modo Scratch Banks. Este modo te permiteculargar instantaneamente un sample de scratchen el deck para hacer scratching en la jog wheel en lugar de la pista que se está reproduciendoactualmente, y bajo regresar rápidamente a la pista que se está reproduciendoactualmente.

Para做不到 the panel of samples to scratch, haz click en en Serato DJ Lite.

1. Para acceder al modo 8 (Scratch Banks), presiona SHIFT y SAMPLER al mesmo tiempo. El botón SAMPLER parpadea.
2. Para reproducir un sample de scratch, presiona un pad.
3. Para detener la reproduccion de un sample de scratch y volver a la pista que se estaba reproduciendo anteriorsmente, presiona SHIFT y el pad correspondiente al mesmo tiempo.

Samples:

Deck 1 / Deck 2	Sample
Pad 1	iAhh!
Pad 2	iHey You!
Pad 3	iOww!
Pad 4	iYeah!

Scratching

El scratching consiste en producir un effeto de sonido a partir de una pista, girando la jog wheel.

1. Para activar la funciona de scratching, presiona SHIFT y SLIP al mesmo tiempo.

Para asegurarde que la functiOn de scratching (modo Vinyl) esté activada, presiona SHIFT. El botón SLIP se illumina.

1. Coloca el dedo indices en la parte superior de la jog wheel y realiza movimientos pequeños y<rápidos hacía la derecha y hacía la izquierda.

Puede repetir este scratch varias vezes para create un ritmo.

Filtros

El ajuste del filtro de la pista te permite atenuar ciertas Frequencias.

• Atenuar las Frequencias altas (conocido como filtro de paso bajo o filtro de corte alto): gira la perilla del filtró (FILTER) hacía la izquierda.
• Atenuar las Frequencias bajas (conocido como filtro de paso alto o filtro de corte bajo): gira la perilla del filtró (FILTER) hacía la derecha.

6. Tarjeta de sonido multicanal

El producto incluye una tarjeta de sonido multicanal integrada, que te permiteREENir las mezclas en los altavoces para el publico (salida Master para altovoces) y monitorizar en los auriculares la?sigaune pista que estás preparando (salida de auriculares).

Salida Master para altavoces (salida 1-2)

Los altavoces activos deben estar connectados a laittersa Master para altavoces ubicada en la parte posterior de tu producto.

Salida de auriculares (salida 3-4)

Debes conectar los auriculares a la calidad de auriculares situada en la parte frontal del producto.

De forma predeterminada, cada vez que se conecta tu producto, laitters de auriculares se asigna a laitters 3-4 para que pueda functionar con todo el software de DJ disponible en el mercado, incluidos DJUCED® y Serato DJ Lite, en particular.

Sin embargo, si deseas usar la calidad de auriculares detu producto para escuchar música en el ordinador usingo iTunes, por ejemplo, debes enrutar la calidad 1-2 a la calidad de auriculares. Para hacer this, presiona el botón MASTER.

7. Competibilidad

USB Audio / USB MIDI

Este producto es Plug & Play y pueda funciona sin controladores en cualquier PC o Mac, ya que cumple con los estandares USB Audio y USB MIDI.

Panel de control de ASIO y Windows®

Para usar la controladora DJControl Inpulse 300 MK2 con Serato DJ Lite, debes instalar los controladores ASIO. Los controladores ASIO está disponible ahora: https://support.hercules.com/product/djcontrolinputse300mk2/.

Si estas usingo DJUCED®, también puede descargar los controladores ASIO para aprovechar la menor latency en el PC.

Los controladores ASIO incluyen un panel de control accesible en la barra de tareas del PC o en el directorio C:\Program Files\DJHERCULESMIX\Audio\DJ Console Series. Este panel te permite ajustar la configuracion de ASIO, incluidos los tamanos de buefer y la latency.

ParaaabstarlaconfiguraciondeASIO:

• Establishe el tiempo del;buer USB en 1 ms.
• Establishe el tiempo del buefer ASIO en 4 u 8 ms.
• Inicia tu software (por exemple: DJUCED®) y selección el controlador ASIO de DJControl Inpulse 300 Mk2:

Una vez que el software comienza a usar el controlador ASIO, la configuración de ASIO ya no se pueda modifier en el panel de control. Esto esperfectamente normal e indica que el controlador ASIO está en uso.

Usa tu software y escucha在哪 artefacto, defecto de audio (clics, crujos) y problemas de latency: si surge algo.uno de这些东西 problemas, deben和睦ar los tamanos de buefer en consecuencia.

Cierre tu software y ajusta el bajo ASIO en un valor cada vez:

• Reduce el tiempo del buefer para reducir la latency.
• Aumenta el tiempo delCTRL si observas defectos o errores技术和icos en el audio.

Tendrías que repetir este procedimiento hasta que que encounters el時間 de被捕的最佳 del sistema.

Los controladores están disponibles ahora:

Actualización de firmware

El producto incorpora un modo automatico deactualizacion del firmware. Esto requires instalar los controladores de Hercules y seguir las instrucciones en pantalla. Laactualizacion del firmware se producirade manera automatica.

Los controladores están disponibles ahora:

El panel de control también te permite acceder a esta información y做不到 las versiones de los controladores instaladas en elordenador en la pestaña ABOUT (ACERCA DE). Ten esta información lista si necesitas ponerte en contacto con el soporte técnico de Hercules.

8. Modelo de demostración

Este modo está disponible cuando conectas el producto a una fuente de alimentación USB y se usa en la tienda, en particular. En este caso, el producto no está operativo, sino que está en modo de demostración: se repite constantemente una secuencia de demostración que enciende las differentes luces de la controladora.

9. Preguntas frecentes

1. No sale sonido por los auriculas.

Asegúrate de haber connectado los auriculares en la parte frontal del producto, ya que el producto está equipado con una tarjeta de sonido multicanal preconfigurada para funciona con DJUCED® y Serato DJ Lite.

De moda predeterminada, los dos botones de monitorizacion estan activados cuando se inicia el software por primera vez. A continuacion,能把 selectionar el deck que deseas escuchar en los auriculares o usar el boton MASTER para escuchar los resultados de tus mezclas.

2. El sonido de los auriculares está distorsionado.

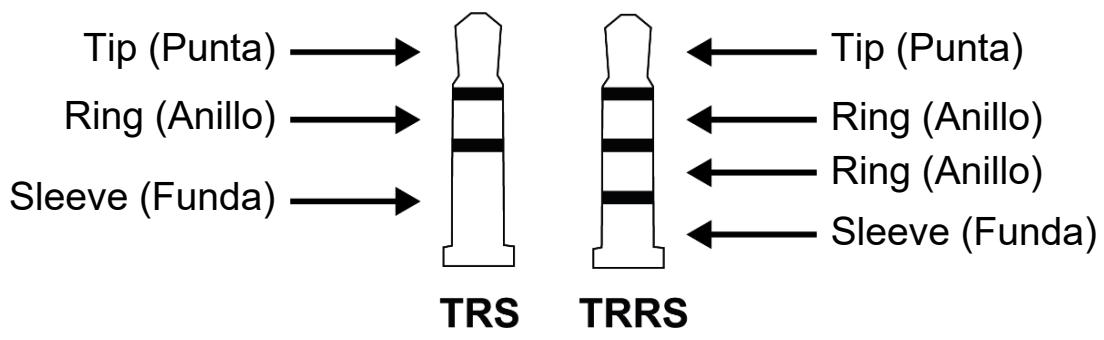

Asegúrate de que los auriculares tengan un conector TRS (auriculares estándar) y no un conector TRRS (auriculares + micrófono).

Los connectores TRRS no son compatibles con la controladora DJControl Inpulse 300 MK2.

3. No sale sonido por los altavoces.

Asegúrate de que has connectado los altavoces a los connectores RCA de la parte trasera del producto, ya que está equipado con una tarjeta de sonido multicastanal preconfigurada para funciona con DJUCED® y Serato DJ Lite.

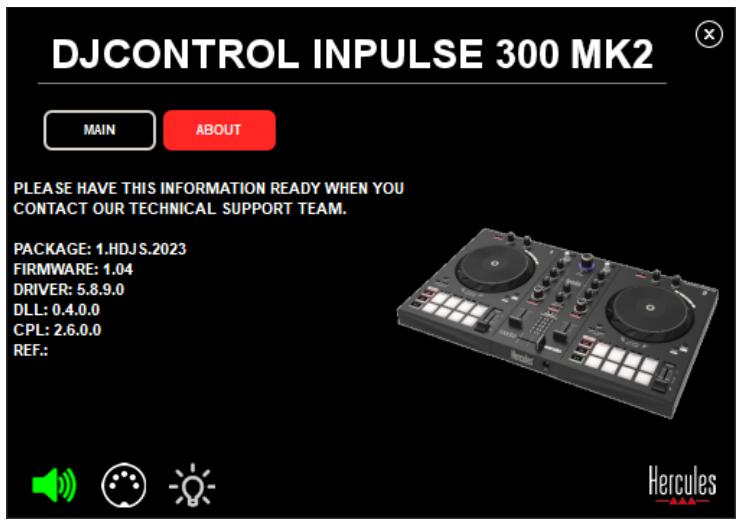

Para probar (sin usar el software de DJ) si la interfaz de audio de la controladora DJControl Inpulse 300 MK2 produce sonido, puede做不到ar el panel de control de la controladora de DJ. Hazblick en la pestaña ABOUT (ACERCA DE) ydespues hazblick en el icono del altovoz. El icono se vuelve verde cuando se reproduce sonido.

4. No sale ningún sonido de los altavoces del ordinador portátil.

Tu producto está equipado con una tarjeta de sonido multicanal preconfigurada. Si deseas usar los altavoces integrados en el ordinador portátil:

• En DJUCED®, accede a la configuración ymarca laoothisión SEND MASTER TO COMPUTER SPEAKERS (ENVIAR LA SENAL MAESTRA A LOS ALTAVOCES DEL ORDENADOR).

• En Serato DJ Lite, accede a la configuración, abre la pestaña Audio (Audio) ymarca la option Use Laptop Speakers (Usar altavoces de ordinador portátil).

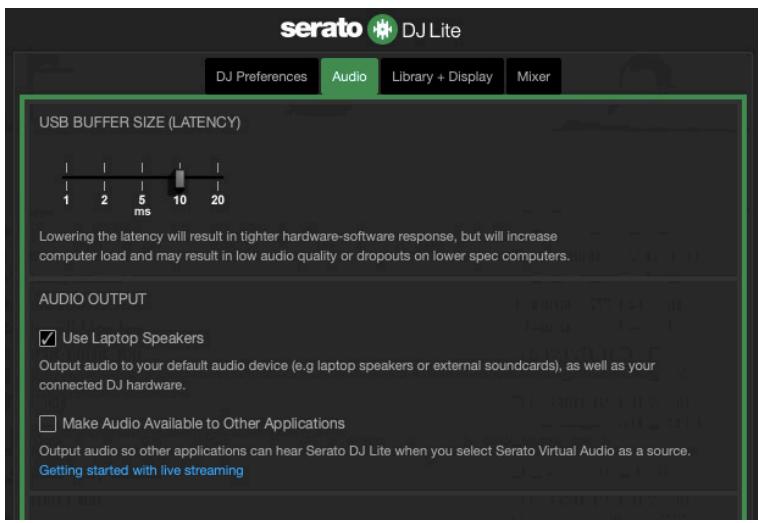

5. No sale sonido por los auriculares ni por los altavoces del ordinador portátil.

De forma predeterminada, el sonido proviene de la calidad Master para altavoces y de la calidad de auriculares. Por lo tanto, es normal que no salga ningún sonido del ordinador portátil.

Si deseas usar los altavoces integrados en el ordinador portátil:

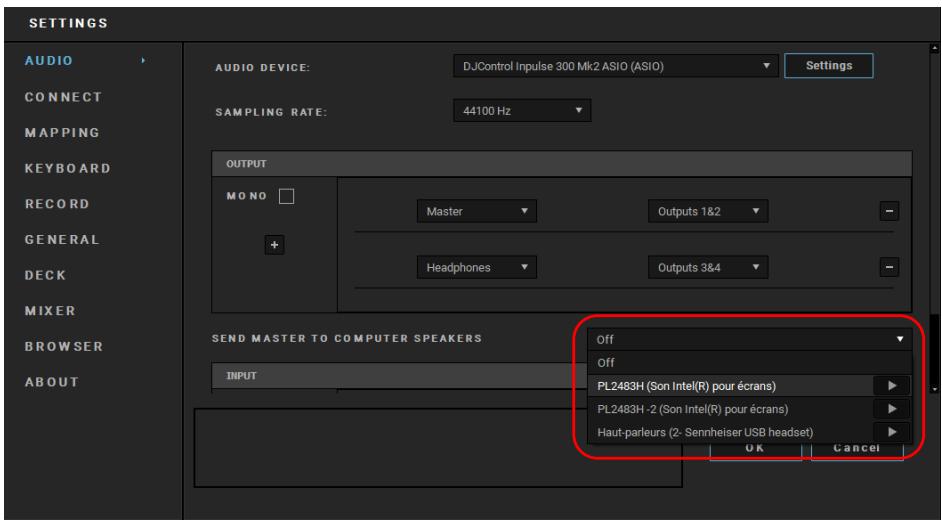

• En DJUCED®, accede a la configuración ymarca la-option SEND MASTER TO COMPUTER SPEAKERS (ENVIAR LA SENAL MAESTRA A LOS ALTAVOCES DEL ORDENADOR). Debes conectar los auriculares a la controladora DJControl Inpulse 300 MK2.

• En Serato DJ Lite, accede a la configuración, abre la pestaña Audio (Audio) ymarca la option Use Laptop Speakers (Usar altavoces de ordinador portátil). Debes conectar los auriculares a la controladora DJControl Inpulse 300 MK2.

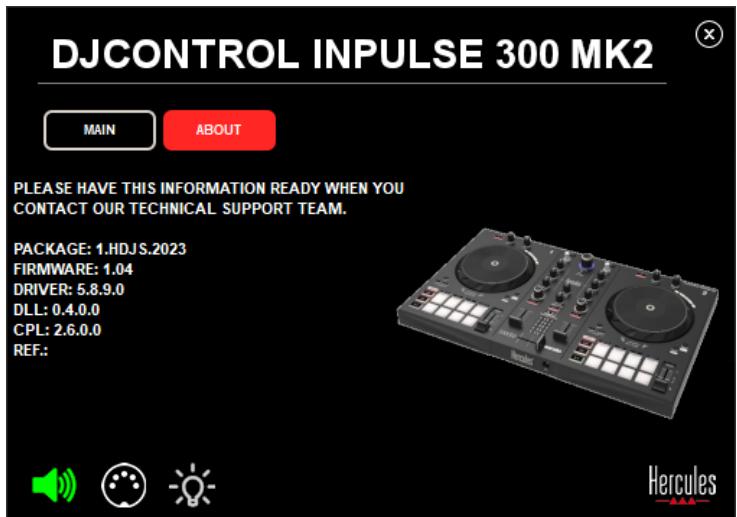

Para probar (sin usar el software de DJ) si la interfaz de audio de la controladora DJControl Inpulse 300 MK2 produce sonido, puede做不到ar el panel de control de la controladora de DJ. Hazblick en la pestaña ABOUT (ACERCA DE) ydespues hazblick en el icono del altovoz. El icono se vuelve verde cuando se reproduce sonido.

6. No能把 connectar los altavoces multimedia a mi DJControl Inpulse 300 MK2.

Si los connectores de los altavoces differen de los connectores de la DJControl Inpulse 300 MK2, puede usar un adaptor dual de RCA a mini-jack de 3,5 mm (no incluido) o cualquier(othero formatting de adaptor que corresponda a tus altavoces.

Tambienouldesconectarlosaltavocesa la saliva de auricularesy enrutarla saliva1-2a la saliva3-4 presionando el boton MASTER.

7. ¿La controladora DJControl Inpulse 300 MK2 es compatible con iPad o iPhone?

No, la controladora DJControl Inpulse 300 MK2 no es compatible con iPad ni iPhone. Solo funciona con un PC o Mac.

Hercules

SOPORTE TÉCNICO

https://support.hercules.com

Marcas registradas

Intel® e Intel Core™ son marcas commerciales o marcas commerciales registradas de Intel Corporation.

Microsoft® Windows® 10/11 es unamarcacommercial registrada o una marca comercial de Microsoft Corporation en EE. UU. y/o en除外as.

Mac® y macOS® son marcas commerciales de Apple Inc., registradas en EE. UU. y en otros Países.

Serato, Serato DJ Lite y Serato DJ Pro son MARCAS commerciales registradas de Serato Audio Research Limited.

LamarcaDJUCED y loselementosgráficos de DJUCED son propidaddeGuillemotCorporation.

ASIO es unamarcacommercial de Steinberg Media Technologies GmbH. Todas lasdemásmarcascomerciales y nombrescomerciales se reconocen por la presente en este documento y son propidad de sus respectivosdueños. Ilustraciones no vinculantes.Los contentidos,los diseños ylaspecificacionesdeeste documento están sujetos acambiosinprevioaviso ypuedevariardeunpaísaanother.

Copyright

Ninguna parte de este manual se pueda reproducir, resumir, transmitir, transcribir, almacenar en un sistema de recuperación, ni traducir aequalquier idioma o lenguaje de ordinador, enequalquier forma ni porcualquier medio, electrónico, mecánico, magnético, manual, mediante fotocopias, grabaciones uthers, sin el permiso expreso por escrito deGuillemot Corporation S.A.

Acuerdo de licencia de usuario final de DJUCED® y Serato DJ Lite

Lee atentamente el Acuerdo de licencia que se muestra durante la instalacion de DJUCED® y Serato DJ Lite.

DJCONTROL INPUT 300 MK2

Manual do Utilizador

INDICE

Os tutoriais también está disponible aquei, no canal da Hercules DJ no YouTube.

Serato DJ Lite

Contrato de Licença de Utilizador

Final do DJUCED® e Serato DJ Lite

IN/OUT: 蛋印 IN) 罗印 OUT)

LOOP ON 1c bai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai

J 1

.：FX ON -

J:DEPTH

eae aeg aiaaie aee eae daae :BEAT

:FX ON + SHIFT -

：

.FX :DJUCED* -

.FX :Serato DJ Lite -

J 1 J 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1

BEAT Beatmatch Guide

ALI

pI Ioc .Jbollg Jy 1 k 1d Jn no gall

1

Beatmatch Guide

.25 Beatmatch Guide

：JUUL

(Scratch) Vinyl

1

1

SLIP SHIFT (Scratch) Vinyl
SHIFT .Vinyl
. SLIP

Serato DJ Pro, Serato DJ Lite

SHIFT	العربية العربية	العربية/ العربية	Vinyl
-	العربية	العربية	العربية
العربية
-	العربية	العربية	العربية
العربية
-	العربية	العربية	العربية
-	العربية	العربية	العربية
-	العربية	العربية	العربية
-	العربية	العربية	العربية
-	العربية	العربية	العربية
-	العربية	العربية	العربية
-	العربية	العربية	العربية
	العربية	العربية	العربية

serato DJ Lite

:DJUCED®

SHIFT	العربية	العربية/العربية	Vinyl
	العربية	العربية	العربية
العربية
-	العربية	العربية	العربية
العربية/العربية
-	العربية	العربية	العربية
العربية/العربية
-	العربية	العربية	العربية
-	-	-	-
-	-	-	-
-	-	-	-
-	-	-	-
-	-	-	-
-	-	-	-
-	-	-	-
-	-	-	-
-	-	-	-
-	-	-	-
-	-	-
-	-	-	-
-	-	-	-
-	-	-	-
-	-	-	-
-	-	-	-
-	-	-	-
-	-	-	-
-	-	-	-
-	-	-	-
-	-	-	(2)

J.6

Jr J 100 . Quantize 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8

$$ . \mathrm {e} ^ {\left{L _ {1}, L _ {2}, L _ {3}, L _ {4}, L _ {5}, L _ {6}, L _ {7}, L _ {8}, L _ {9}, L _ {1 0}, L _ {1 1}, L _ {1 2}, L _ {1 3}, L _ {1 4}, L _ {1 5}, L _ {1 6}, L _ {1 7}, L _ {1 8}, L _ {1 9}, L _ {2 0}, L _ {2 1}, L _ {2 2}, L _ {2 3}, L _ {2 4}, L _ {2 5}, L _ {2 6}, L _ {2 7}, L _ {2 8}, L _ {2 9}, L _ {2 1 0}, L _ {2 1 1}, L _ {2 1 2}, L _ {2 1 3}, L _ {2 1 4}, L _ {2 1 5}, L _ {2 1 6}, L _ {2 1 7} \right}}: Q + S H I F T - $$

$$ \begin{array}{l} \pm 12 \% \quad \text{}\pm 10 \% \quad \text{}\pm 8 \% \quad \text{}\pm 6 \% \quad :D J U C E D ^ {®} \quad \text{}\circ \ \pm 50\% \cdot \pm 33\% \cdot \pm 25\% \cdot \pm 20\% \cdot \pm 16\% \ . \pm 100 \% \ \end{array} $$

$$ \% \pm 50 \cdot \pm 16 \cdot \% \pm 8: \text {Serato DJ Lite} \stackrel {\dot {9}}{\psi} \circ $$

Quantize Serato DJ Lite

.Quantize Serato DJ Pro

jai jai jai jai jai jai jai

g y 1y y (y) Aio o y

:Windows

DJControl Impulse :(الصحيان) Audio device - (ASIO) 300 MK2 ASIO

: (z|) Output -

Outputs 1&2 :Master o

Outputs 3&4 :Headphones ○

:JlI JI Ie macOS®jI JI JI

y j 1 y j 1 y j 1 y j 1 y j 1 y j 1 y j 1 y j 1 y j 1 y j 1 y j 1 y j 1 y j 1 y j 1 y j 1 y j 1 y j 1 y j 1 y j 1 y j 1 y j 1 y j 1 y j 1 y j 1 y j 1 y j 1

Corporation S.A

e aal glll llll

Serato DJ Lite & DJUCED® بورعی

Serato DJ Lite, DJUCED

DJCONTROL INPUT 300 MK2

Användarmanual

y no y n 7 ,n o n n n n .
y .onn y - n n n .
. (n nn) Settings

O'YnN7 (yn) Audio n"O'YnN7 yX .y

:Windows® nnnn nn nnnn nn

y nn n nniu ,n79 y n 179 xin 079

.（TIYI JINN ,JN）NTU TINON NNIW

SHIFT y nnt-yn7 w,6 nn7 1.1

. loop . loop

.1on T9 yin7 w, niv9 y27 2

:niynnhiy

n7x) 1 ms- USB n nn nnn - .

8 IN 4) 8 ms IN 4-ASIO yNn nn n - .

[ \text{DJUCED} ] :DJControl Inpulse 300 Mk2 ASIO

,ASIO Innn nn nnnn nn nnnn ynnn . ASIO nnnn ASIO nnnn nn nnnn Xn . 1nnn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn.

X 17 T 17 17 17 17 17 17 17 17 17 17 17 17 17 17 17 17 17 17 17 17 17 17 17 17 17 17 17

:dy9 TNX 197 ASIO 99X IIDI ,nINn Nx INO .nun nn nnn nnnn nn - XyNn nn nn nn nn nn nn nn - .D'079'

n nn nnnn nn nnnn nn nnnn nn nnnn nn nnnn nn nnnn nn nnnn nn nnnn nn nnnn nn nnnn nn nnnn nn nnnn nn nnnn nn nnnn nn nnnn nn nnnn nn nnnn nn nnnn nn nnnn nn nnnn nn nnnn nn nnnn nn nnnn nn nnnn nn nnnn nn nann nn nnnn nn nnnn nn nnnn nn nnnn nn nnnn nn nnnn nn nnnn nn nnnn nn nnnn nn nnnn nn nnnn nn nnnn nn nnnn nn nnnn nn nnnn nn nnnn nn nnnn nn nnnn nn nnnn nn nnnn nn nnnn nn

:KoDnNnNnNnNnNnNnNnNnNnNnNnNnNnNnNnNnNnNnNnNnNnNnNnNnNnNnNnNnNnNnNnNnNnNnNnNnNnNnNnNnNnNnNnNnNnNnNnNnNnNn N.

Jnnn nn nnnn nn nnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnn

:N DNTDNN
