MANUALE UTENTE GRANAROMA SM6480 SAECO

Regolazione delle impostazioni della macchina ____________________________________________________

Filtro dell'acqua AquaClean _________________________________________________________________________

Rimozione e inserimento del gruppo infusore ______________________________________________________

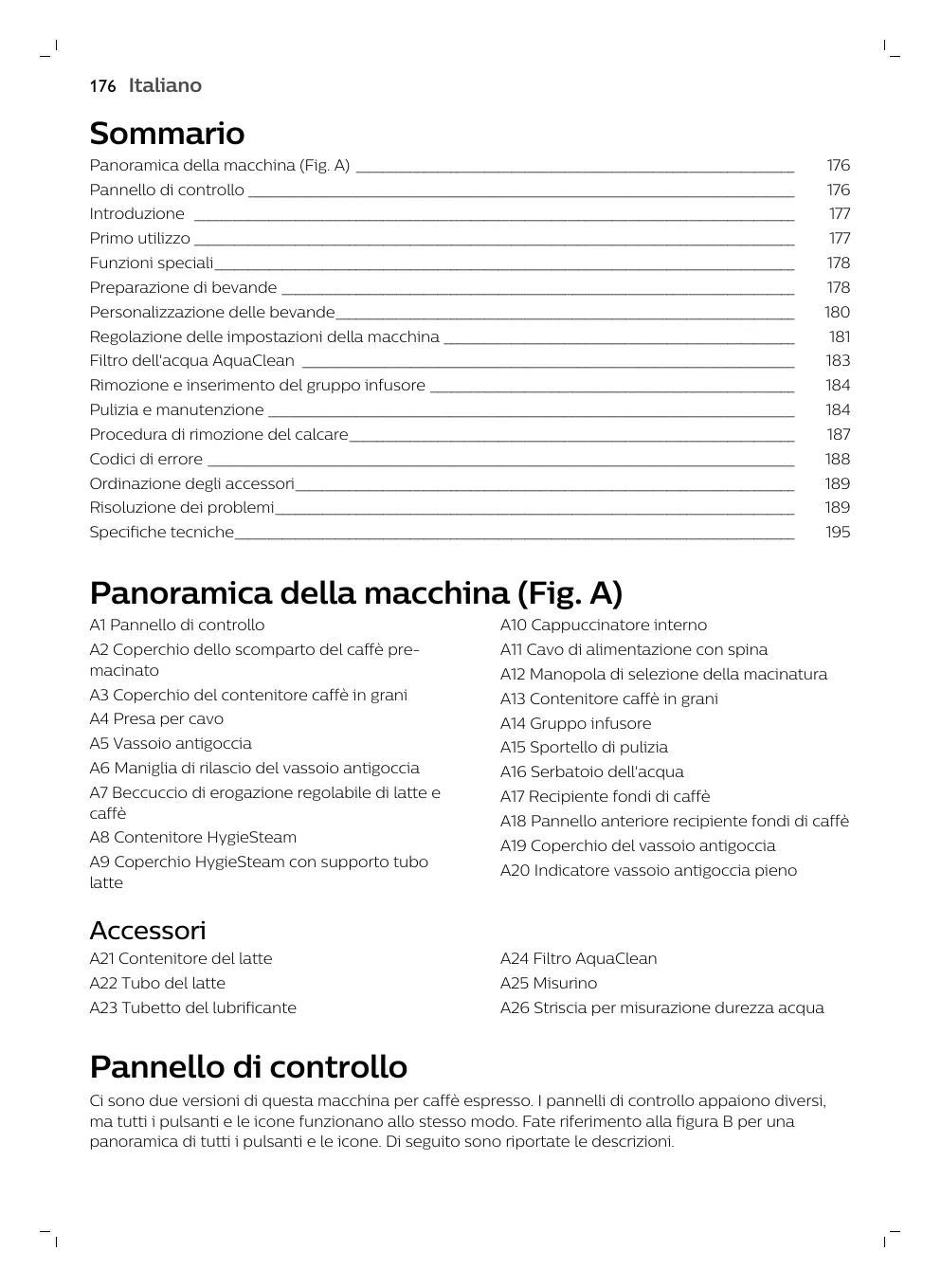

Panoramica della macchina (Fig. A) A1 Pannello di controllo

A10 Cappuccinatore interno

A2 Coperchio dello scomparto del caffè premacinato

A11 Cavo di alimentazione con spina

A3 Coperchio del contenitore caffè in grani

A13 Contenitore caffè in grani

A5 Vassoio antigoccia

A15 Sportello di pulizia

A6 Maniglia di rilascio del vassoio antigoccia

A16 Serbatoio dell'acqua

A7 Beccuccio di erogazione regolabile di latte e caffè

A17 Recipiente fondi di caffè

A8 Contenitore HygieSteam

A19 Coperchio del vassoio antigoccia

A9 Coperchio HygieSteam con supporto tubo latte

A12 Manopola di selezione della macinatura

A18 Pannello anteriore recipiente fondi di caffè A20 Indicatore vassoio antigoccia pieno

Accessori A21 Contenitore del latte

A23 Tubetto del lubrificante

A26 Striscia per misurazione durezza acqua

Pannello di controllo Ci sono due versioni di questa macchina per caffè espresso. I pannelli di controllo appaiono diversi, ma tutti i pulsanti e le icone funzionano allo stesso modo. Fate riferimento alla figura B per una panoramica di tutti i pulsanti e le icone. Di seguito sono riportate le descrizioni.

Italiano 177 Usate la freccia in su o in giù per scorrere il display e toccate l'icona OK per selezionare o confermare le scelte. B1 Pulsante on/off B6 Icone di navigazione (su, giù, indietro, ok) B2 Icone delle bevande one-touch

B3 Icona CoffeeMaestro

B8 Impostazioni della macchina

B4 Menu con altre bevande

B5 Pulsante di avvio/arresto

B10 Profili personali

Introduzione Congratulazioni per l'acquisto della macchina per caffè superautomatica Saeco! Per trarre il massimo vantaggio dall'assistenza Saeco, registrate il vostro prodotto su www.saeco.com/MyCoffeeMachine. Nota: Questa macchina è stata testata con caffè. Benché accuratamente pulita, potrebbe presentare residui di tale sostanza. In ogni caso garantiamo che la macchina è assolutamente nuova.

ZZZVDHFRFRP Funzioni speciali Funzione speciale

Scopo Con CoffeeMaestro potete personalizzare il vostro caffè selezionando un profilo di gusto preimpostato (Delicato, Intenso, Forte) per la vostra bevanda anziché modificare voi stessi le impostazioni.

La funzione HygieSteam pulisce automaticamente il sistema del latte, rimuovendo i microrganismi: utilizzatela dopo aver preparato il cappuccino o altre bevande a base di latte. HygieSteam

Il nostro resistente macinacaffè è realizzato al 100% in ceramica per garantire massima robustezza e precisione. Può essere regolato in base al vostro gusto su 12 livelli. Ceramic Grinder

Preparazione di bevande Passaggi generali 1 Riempite il serbatoio dell'acqua con acqua corrente e riempite il contenitore del caffè in grani. 2 Inserite lo spinotto nella presa situata sulla parte posteriore della macchina. Inserite il cavo di alimentazione nella presa di corrente. 3 Premete il pulsante on/off per accendere la macchina. - La macchina inizia a riscaldarsi ed esegue un ciclo di risciacquo automatico. - Quando tutte le spie delle icone delle bevande rimangono accese fisse, la macchina è pronta per l'uso.

Italiano 179 4 Posizionate una tazza sotto il beccuccio di erogazione del caffè. Fate scorrere il beccuccio di erogazione del caffè verso l'alto o verso il basso per regolarne l'altezza in base alla dimensione della tazza o del bicchiere che state usando (fig. 1).

Preparazione del caffè con caffè in grani 1

Per preparare un caffè, toccate l'icona della bevanda scelta (fig. 2) o toccate l'icona (fig. 3)"More Drinks" ("Altre bevande"). - Potete ora regolare la bevanda in base al vostro gusto (fig. 4). Usate le frecce in su e in giù (fig. 5) per regolare l'intensità del caffè. Toccate l'icona OK se desiderate modificare altre impostazioni (fig. 6). 2 Premete il pulsante di avvio/arresto in qualsiasi momento per iniziare la preparazione della bevanda selezionata. 3 Per interrompere l'erogazione di caffè prima che la macchina abbia finito, premete di nuovo il pulsante di avvio/arresto . Per erogare 2 caffè contemporaneamente, toccate l'icona della bevanda due volte o selezionate l'icona 2x scorrendo la barra dedicata.

Non usate caffè in grani caramellato o aromatizzato.

Preparazione di bevande a base di latte 1 Riempire il serbatoio dell'acqua con acqua corrente e riempire il contenitore del caffè in grani. 2 Svitate il coperchio del contenitore del latte e riempite quest'ultimo con latte (fig. 7). Quindi posizionate il tubo del latte in metallo nel recipiente. Per ottenere risultati ottimali, usare sempre latte proveniente direttamente dal frigorifero. 3 Collegate il tubo del latte flessibile al cappuccinatore (fig. 8). 4 Toccate l'icona della bevanda a base di latte scelta (fig. 9) o toccate l'icona "More Drinks" ("Altre bevande") per selezionare un'altra bevanda (fig. 3). - Potete ora regolare la bevanda in base alle vostre preferenze (fig. 10). 5 Premete il pulsante di avvio/arresto . - Per determinate bevande, la macchina eroga prima il latte e poi il caffè. Viceversa, per altre bevande la macchina eroga prima il caffè e poi il latte. - Per interrompere l'erogazione del latte prima che la macchina abbia erogato la quantità prestabilita, premete il pulsante di avvio/arresto . 6 Per interrompere l'erogazione della bevanda completa (latte e caffè) prima che la macchina abbia finito, premete il pulsante di avvio/arresto . 7 Subito dopo l'erogazione del latte, viene eseguito il programma "HygieSteam Shot" ("Getto HygieSteam"). La macchina immette vapore attraverso il sistema interno del latte per pulirlo velocemente.

Preparazione del caffè con caffè pre-macinato 1 Aprite il coperchio e versate un misurino di caffè pre-macinato nel relativo scomparto (fig. 11). 2 Dopo avere selezionato una bevanda, premete la freccia in su o in giù per selezionare il caffè premacinato (fig. 12). Quindi premete il pulsante di avvio/arresto . Nota: se si seleziona caffè pre-macinato, non è possibile regolare l'intensità del caffè e/o preparare più di una bevanda alla volta.

Erogazione di acqua calda 1 Accertatevi che il cappuccinatore interno sia correttamente collegato alla macchina (fig. 13). 2 Collocate una tazza sotto l'erogatore 3 Toccate l'icona (fig. 3) "More drinks" ("Altre bevande") e scorrete in basso per selezionare "Hot Water" ("Acqua calda"). 4 Usate le frecce in su e in giù per regolare la quantità o la temperatura dell'acqua calda in base alle vostre preferenze (fig. 14). 5 Premete il pulsante di avvio/arresto . 6 Per interrompere l'erogazione di acqua calda prima che la macchina abbia finito, premete di nuovo il pulsante di avvio/arresto .

Personalizzazione delle bevande La macchina consente di modificare le impostazioni di una bevanda in base alle proprie preferenze e di memorizzare la bevanda modificata in un profilo personale. I vari profili hanno colori diversi.

Preparazione di bevande con la funzione CoffeeMaestro Tramite la funzione CoffeeEqualizer, la macchina consente di selezionare specifici profili di gusto anziché regolare tutte le impostazioni separatamente. Potete scegliere tra Delicato, Intenso e Forte. Per selezionare un profilo di gusto CoffeeMaestro: 1 Toccate l'icona della bevanda scelta (fig. 2) o toccate l'icona "More Drinks" ("Altre bevande") per selezionare un'altra bevanda (fig. 3). 2 Toccate ripetutamente (fig. 15)l'icona CoffeeMaestro. 3 Premete OK per confermare la scelta. Le impostazioni principali della bevanda verranno regolate di conseguenza. 4 Premete il pulsante di avvio/arresto per iniziare la preparazione della bevanda.

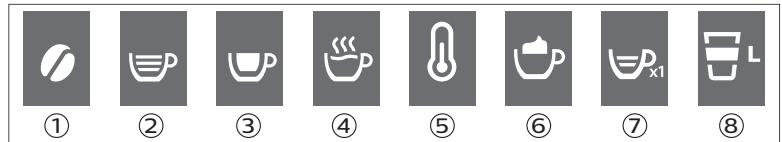

Funzione CoffeeEqualizer Dopo che avete selezionato una bevanda, la funzione CoffeeEqualizer si attiva automaticamente. Potete usare le frecce in su e in giù per regolare le seguenti impostazioni:

Intensità dell'aroma Quantità di caffè Quantità di latte Quantità d'acqua Temperatura della bevanda

6 Quantità di schiuma 7 Potete anche scegliere se preparare 1 o 2 tazze 8 Quantità di caffè per tazza da viaggio (solo modelli specifici)

Nota: le impostazioni che è possibile regolare dipendono dalla bevanda scelta.

Selezione di un profilo Potete selezionare un profilo e memorizzare una ricetta usando l'icona . 1 Toccate ripetutamente l'icona Profiles (Profili) per selezionare uno dei profili colorati (fig. 16). Tutti i profili hanno un colore diverso.

Italiano 181 2 Selezionate una bevanda toccando una delle icone delle bevande one-touch o toccando l'icona "More Drinks" ("Altre bevande"). 3 Regolate le impostazioni delle bevande a vostro piacimento. 4 Premete il pulsante avvio/arresto per preparare la bevanda selezionata - Le nuove impostazioni sono state ora memorizzate nel profilo colorato selezionato. È sempre possibile ripristinare le impostazioni di fabbrica della macchina (vedere 'Ripristino delle impostazioni di fabbrica').

Profilo ospite La macchina è dotata di un profilo ospite. Quando viene selezionato il profilo ospite, l'icona del profilo è disattivata. Quando selezionate questo profilo, è comunque possibile personalizzare le impostazioni in base alle vostre preferenze, ma le ricette preparate non verranno memorizzate.

Dose extra (ExtraShot) La vostra macchina vi offre la possibilità di aggiungere una dose extra di Ristretto alle bevande a base di caffè e latte, ad esempio se desiderate un caffè più forte. 1 Collocate una tazza sotto l'erogatore. 2 Toccate una delle icone delle bevande one-touch per selezionare una bevanda (fig. 2) o toccate l'icona "More Drinks" ("Altre bevande") per selezionare un'altra bevanda (fig. 3). 3 Utilizzate la freccia in su per impostare l'intensità al livello più alto, quindi selezionate la funzione ExtraShot (fig. 17). 4 Toccate l'icona OK se desiderate personalizzare le altre impostazioni. Quindi premete l'icona di avvio/arresto per iniziare la preparazione della bevanda. 5 Per interrompere l'erogazione della bevanda prima che la macchina abbia finito, premete di nuovo il pulsante di avvio/arresto . Dopo aver selezionato la funzione ExtraShot, potete preparare solo un caffè alla volta.

Regolazione delle impostazioni della macchina Impostazione della durezza dell'acqua Vi consigliamo di regolare l'impostazione della durezza dell'acqua in base a quella della vostra zona per ottenere prestazioni ottimali e una maggiore durata della macchina. Ciò evita anche di dover eseguire molto spesso la pulizia anticalcare della macchina. L'impostazione della durezza dell'acqua predefinita è 4: acqua dura.

Utilizzate la striscia per misurare la durezza dell'acqua fornita nella confezione per determinare la durezza dell'acqua nella vostra zona: 1 Immergete la striscia in acqua di rubinetto o tenetela sotto l'acqua corrente per 1 secondo (fig. 18). 2 Attendete 1 minuto. Il numero di quadrati sulla striscia che diventano rossi indicano la durezza (fig. 19) dell'acqua.

Impostate la macchina sulla durezza dell'acqua corretta: 1

Toccate l'icona Impostazioni e utilizzate le frecce in su e in giù per selezionare "Water hardness" ("Durezza acqua"). Quindi premete l'icona OK per confermare.

182 Italiano 2 Utilizzate le icone in su e in giù per selezionare il livello di durezza dell'acqua. Il numero di quadratini rossi selezionati sul display deve corrispondere al numero di quadratini rossi sulla striscia (fig. 20) di misurazione. 3 Dopo aver impostato la durezza dell'acqua corretta, toccate l'icona OK per confermare.

Regolazione dell'impostazione di macinatura Potete cambiare l'intensità del caffè utilizzando la manopola di selezione della macinatura nel contenitore di caffè in grani. Più bassa è l'impostazione di macinatura, più finemente verrà macinato il caffè in grani e più forte sarà il caffè. È possibile scegliere tra 12 diverse impostazioni di macinatura. La macchina è stata impostata per ottenere il miglior gusto dai chicchi di caffè. Vi consigliamo pertanto di non modificare l'impostazione del macinacaffè finché non avete preparato 100-150 tazze (circa 1 mese di utilizzo). Potete regolare l'impostazione di macinatura solo quando la macchina macina il caffè in grani. Dovete preparare 2 o 3 bevande prima di poter assaporare appieno la differenza. Non ruotate la manopola di selezione della macinatura più di un livello alla volta per evitare di danneggiare il macinacaffè. 1 2 3 4

Posizionate una tazza sotto il beccuccio di erogazione del caffè. Rimuovete il coperchio dal contenitore del caffè in grani (fig. 21). Toccate l'icona Espresso e quindi premete il pulsante di avvio/arresto . Quando il macinacaffè entra in funzione, premete la manopola di selezione della macinatura e ruotatela verso sinistra o verso destra (fig. 22).

Regolazione di altre impostazioni della macchina Toccando l'icona Impostazioni è possibile regolare le seguenti impostazioni della macchina: - Durezza dell'acqua: è possibile scegliere tra 5 livelli in base alla durezza dell'acqua nella propria regione. - Tempo di stand-by: potete selezionare 15, 30, 60 o 180 minuti. - luminosità del display: potete selezionare bassa, media e alta. - Lingua: potete selezionare la vostra lingua preferita per il display. - suono: potete attivare o disattivare il segnale acustico della macchina. - Illuminazione frontale: potete scegliere "always on" ("sempre acceso"), "on during brewing" ("acceso durante la preparazione") o "always off" ("sempre spento"). - Unità di misura: potete scegliere tra ml. o oz.

Ripristino delle impostazioni di fabbrica La macchina vi consente di ripristinare in qualsiasi momento le impostazioni di fabbrica. 1 Toccate l'icona Settings (Impostazioni). 2 Utilizzate le frecce in su e in giù per selezionare "Factory settings" ("Impostazioni di fabbrica"). Confermate toccando l'icona OK. 3 Premete il pulsante di avvio/arresto per confermare che desiderate ripristinare le impostazioni. - Le impostazioni vengono ripristinate. Le seguenti impostazioni di fabbrica sono ripristinate ai valori predefiniti: durezza dell'acqua, tempo di standby, luminosità del display, suono, illuminazione frontale, profili.

Filtro dell'acqua AquaClean La vostra macchina è dotata della tecnologia AquaClean. Potete posizionare il filtro dell'acqua AquaClean nel serbatoio dell'acqua per mantenere il gusto del caffè. Inoltre, diminuisce la necessità di eseguire una pulizia anticalcare riducendo la formazione di calcare nella macchina. Potete acquistare un filtro dell'acqua AquaClean dal vostro rivenditore locale, da un rivenditore online oppure presso i centri di assistenza autorizzati.

Indicazione dello stato del filtro AquaClean Quando AquaClean è attivo, lo stato del filtro AquaClean è sempre visibile sullo schermo in percentuale. - Se lo stato del filtro AquaClean è pari o inferiore al 10%, sullo schermo appare un messaggio per 2 secondi ogni volta che si accende la macchina. Questo messaggio vi avverte di acquistare un nuovo filtro. - Se lo stato del filtro è 0%, la macchina richiede di sostituire il filtro AquaClean ogni volta che la accendete.

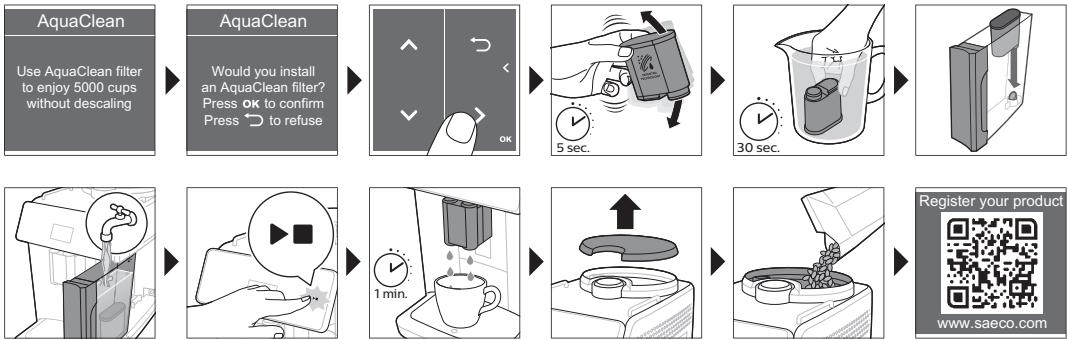

Attivazione del filtro dell'acqua AquaClean (5 min.) La macchina non rileva automaticamente che un filtro è stato inserito nel serbatoio dell'acqua. Pertanto dovete attivare ogni nuovo filtro dell'acqua AquaClean che installate nel menu "Clean" ("Pulire"). Quando la macchina smette di mostrare il messaggio di attivazione del filtro, è ancora possibile attivare un filtro dell'acqua AquaClean, ma sarà necessario prima rimuovere il calcare dalla macchina. Prima di iniziare a utilizzare il filtro dell'acqua AquaClean, la macchina deve essere del tutto priva di calcare. Prima di attivare il filtro dell'acqua AquaClean, esso deve essere preparato immergendolo in acqua come descritto di seguito. In caso contrario, potrebbe entrare aria nella macchina anziché acqua, producendo molto rumore e impedendo alla macchina di erogare caffè. 1 Toccate l'icona "Clean" ("Pulire") e usate le frecce in su e in giù per selezionare "AquaClean". 2 Toccate l'icona OK per confermare. 3 Quando viene visualizzata la schermata di attivazione, toccate nuovamente l'icona OK. Seguite le istruzioni visualizzate. 4 Scuotete il filtro per circa 5 secondi (fig. 23). 5 Immergete il filtro capovolto in una caraffa con acqua fredda e scuotetelo o premetelo (fig. 24). 6 Inserite il filtro verticalmente sopra il punto di aggancio del filtro nel serbatoio dell'acqua. Premete il più (fig. 25) in basso possibile. 7 Riempite il serbatoio dell'acqua con acqua del rubinetto e reinseritelo nella macchina per il caffè. 8 Posizionate un recipiente sotto il beccuccio. 9 Premete il pulsante di avvio/arresto per avviare il processo di attivazione. 10 Verrà erogata acqua calda dal beccuccio per 1 minuto. 11 Il filtro è ora attivato correttamente.

Sostituzione del filtro dell'acqua AquaClean (5 min.) Il filtro smetterà di funzionare dopo che sono passati 95 litri di acqua al suo interno. L'indicatore di stato AquaClean scende allo 0% per ricordare di sostituire il filtro. Finché l'indicatore di stato AquaClean è visualizzato sul display, è possibile sostituire il filtro senza dover prima rimuovere il

184 Italiano calcare dalla macchina. Se non sostituite il filtro dell'acqua AquaClean in tempo, l'indicatore AquaClean alla fine si spegnerà. In tal caso, potete ancora sostituire il filtro, ma sarà necessario prima eseguire la pulizia anticalcare della macchina. Quando l'indicatore di stato AquaClean scende allo 0% o quando la macchina ricorda di sostituire il filtro AquaClean: 1 estraete il vecchio filtro dell'acqua AquaClean. 2 installate un nuovo filtro e attivatelo come indicato nel capitolo "Attivazione del filtro dell'acqua AquaClean (5 min.)". Sostituite il filtro dell'acqua AquaClean almeno ogni 3 mesi, anche se la macchina non ha ancora indicato la necessità di sostituirlo.

Rimozione e inserimento del gruppo infusore Per istruzioni video dettagliate su come rimuovere, inserire e pulire il gruppo infusore, andate al sito www.saeco.com/care.

Rimozione del gruppo infusore dalla macchina 1 Spegnere la macchina. 2 Rimuovete il serbatoio dell'acqua e aprite lo sportello (fig. 26) di manutenzione. 3 Premete il manico (fig. 27) PUSH e tirate l'impugnatura del gruppo infusore per rimuoverlo dalla macchina (fig. 28). Quando rimuovete il gruppo infusore dalla macchina, assicuratevi di svuotare il vassoio antigoccia e il recipiente dei fondi di caffè.

Reinserimento del gruppo infusore Prima di far scorrere il gruppo infusore nuovamente nella macchina, assicuratevi che sia nella posizione corretta. 1

Verificare che il gruppo infusore sia nella posizione corretta. La freccia sul cilindro giallo sul lato del gruppo infusore deve essere allineata con la freccia nera ed N (fig. 29). - Se non sono allineati, spingere la leva in basso finché non tocca la base del gruppo infusore (fig. 30). 2 Fate scorrere nuovamente il gruppo infusore nella macchina lungo le guide sui lati (fig. 31) finché non si blocca in posizione con un clic (fig. 32). Non premere il pulsante PUSH (spingi). 3 Chiudete lo sportello di manutenzione e riposizionate il serbatoio dell'acqua.

Pulizia e manutenzione Una pulizia e una manutenzione regolari mantengono la macchina in condizioni ottimali e garantiscono un caffè di ottimo gusto per un lungo periodo di tempo con un flusso costante di caffè. Consultate la tabella seguente per una descrizione dettagliata su quando e come pulire tutte le parti rimovibili della macchina. Informazioni e istruzioni video più dettagliate sono disponibili all'indirizzo www.saeco.com/care. Fate riferimento alla figura C per sapere quali parti possono essere lavate in lavastoviglie.

Italiano 185 Parti rimovibili Gruppo infusore

Sistema del latte/Cappuccinato re interno

Quando pulire Settimanalmente

Come pulire Estraete il gruppo infusore dalla macchina (vedere 'Rimozione e inserimento del gruppo infusore'). Sciacquatelo sotto l'acqua corrente (vedere 'Pulizia del gruppo infusore sotto l'acqua corrente').

Pulite il gruppo infusore con le pastiglie per la rimozione dei residui grassi del caffè Philips (vedere 'Pulizia del gruppo infusore con la pastiglia per la rimozione dei residui grassi del caffè').

Dopo ogni giorno di utilizzo

Eseguite il programma "HygieSteam" nel menu di pulizia. Selezionate "HygieSteam" nel menu di pulizia e seguite le istruzioni visualizzate. Pulite con un panno umido la superficie esterna del tubo del latte in metallo prima di posizionarlo nell'apposito supporto.

Rimuovete e smontate il cappuccinatore interno (vedere "Pulizia del cappuccinatore interno sotto l'acqua corrente"). Sciacquate tutte le parti sotto l'acqua corrente con del detergente per piatti.

Eseguite la procedura "Deep Milk Clean" con il prodotto Philips per la pulizia del circuito del latte. Selezionate "Deep Milk Clean" nel menu di pulizia e seguite le istruzioni visualizzate. Per istruzioni video dettagliate, visitate il sito www.saeco.com/care.

Contenitore del latte Settimanalmente

Smontate il recipiente del latte (fig. 33) e rimuovete la palla con il perno del tubo del latte (fig. 34). Pulite tutte le parti del recipiente del latte sotto l'acqua corrente o in lavastoviglie

Contenitore HygieSteam (supporto del tubo del latte)

Settimanalmente o quando segnalato dalla macchina

Rimuovete il contenitore HygieSteam dalla macchina (fig. 35) e rimuovete il coperchio HygieSteam (fig. 36). Svuotate il contenitore HygieSteam e pulitelo assieme al coperchio sotto l'acqua corrente o in lavastoviglie. Lasciate asciugare il contenitore e il coperchio all'aria e reinseriteli nella macchina.

Scomparto caffè pre-macinato

Controllate lo scomparto del caffè pre-macinato con una frequenza settimanale per verificare che non sia ostruito.

Scollegare la macchina e rimuovere il gruppo infusore. Aprite il coperchio dello scomparto del caffè pre-macinato e inseritevi il manico di un cucchiaio. Spostate l'impugnatura in alto e in basso finché il caffè pre-macinato ostruito non cade giù (fig. 37). Andare al sito www.saeco.com/care per istruzioni video dettagliate.

186 Italiano Parti rimovibili

Recipiente fondi di caffè

Svuotate il recipiente dei fondi di caffè quando richiesto dalla macchina. Pulirlo settimanalmente.

Rimuovete il recipiente dei fondi di caffè a macchina accesa. Sciacquatelo sotto l'acqua corrente con un po' di detersivo liquido o lavatelo in lavastoviglie. Il pannello frontale del recipiente dei fondi di caffè (Fig. A18) non può essere lavato in lavastoviglie.

Svuotate il vassoio antigoccia quotidianamente o non appena l'indicatore di "vassoio antigoccia pieno" compare attraverso il vassoio antigoccia (fig. 38). Pulite il vassoio antigoccia settimanalmente.

Rimuovete il vassoio (fig. 39) antigoccia e sciacquatelo sotto l'acqua corrente con un po' di detersivo liquido. Il vassoio antigoccia e il relativo coperchio possono anche essere lavati in lavastoviglie. Il pannello frontale del recipiente dei fondi di caffè (Fig. A18) non può essere lavato in lavastoviglie.

Lubrificazione del gruppo infusore

Lubrificate il gruppo infusore utilizzando il lubrificante fornito (vedere 'Lubrificazione del gruppo infusore').

Serbatoio dell'acqua Settimanalmente

Sciacquare il serbatoio dell'acqua sotto l'acqua corrente

Pulite con un panno non abrasivo

Pulizia del gruppo infusore La pulizia regolare del gruppo infusore impedisce l'ostruzione dei residui di caffè nei circuiti interni. Andate al sito www.saeco.com/care per i video di supporto su come rimuovere, inserire e pulire il gruppo infusore.

Pulizia del gruppo infusore sotto l'acqua corrente 1 Rimuovere il gruppo infusore (vedere 'Rimozione e inserimento del gruppo infusore'). 2 Sciacquare a fondo il gruppo infusore con acqua. Pulire accuratamente il filtro superiore del gruppo infusore (fig. 40). 3 Lasciare asciugare all'aria il gruppo infusore prima di reinserirlo. Non asciugare il gruppo infusore con un panno per evitare l'accumulo di fibre al suo interno.

Pulizia del gruppo infusore con la pastiglia per la rimozione dei residui grassi del caffè Utilizzate solo pastiglie Philips per la rimozione dei residui grassi. 1 Toccate l'icona Clean (Pulisci) e utilizzate le frecce su e giù per selezionare "Brew group clean" ("Pulizia gruppo infusore"). 2 Toccate l'icona OK per confermare, quindi seguite le istruzioni sullo schermo.

Lubrificazione del gruppo infusore Per migliorare le prestazioni della macchina, vi consigliamo di lubrificare il gruppo infusore ogni 2 mesi, per garantire che le parti mobili continuino a muoversi senza intoppi. 1 Applicate uno strato sottile di lubrificante sul pistone (parte grigia) del gruppo infusore (fig. 41). 2 Applicate uno strato sottile di lubrificante intorno al perno di inserimento (parte grigia) nella parte inferiore del gruppo infusore (fig. 42). 3 Applicare uno strato sottile di lubrificante alle guide, su entrambi i lati (fig. 43).

Programmi di pulizia per il cappuccinatore interno La macchina ha tre programmi per pulire il cappuccinatore interno: - "HygieSteam Shot" ("Getto HygieSteam": la macchina emette getti di vapore attraverso il cappuccinatore interno per pulirlo velocemente. - "HygieSteam": la macchina pulisce accuratamente il sistema interno del latte con il vapore. Assicuratevi che il contenitore HygieSteam sia correttamente montato (fig. 44) e collegato alla macchina (fig. 45). Posizionate il tubo del latte nell'apposito supporto (fig. 46) e seguite le istruzioni visualizzate. - "Deep Milk Clean": per pulire a fondo il sistema interno del latte, eseguite la procedura "Deep Milk Clean" con il prodotto Philips per la pulizia del circuito del latte.

Pulizia del cappuccinatore interno sotto l'acqua corrente 1 2 3 4 5 6

Aprite lo sportello del cappuccinatore (fig. 47) interno. Rimuovete il cappuccinatore interno tirandolo in basso (fig. 48). Smontate il cappuccinatore interno tirando la parte inferiore dalla parte (fig. 49) superiore. Smontate tutte le parti (fig. 50) e pulitele sotto l'acqua corrente. Rimontate il cappuccinatore interno. Per riposizionare il cappuccinatore interno, ponetelo in posizione verticale e assicuratevi che i fori siano allineati ai due tubi sulla macchina. Spostate quindi il cappuccinatore interno verso l'alto finché non si blocca in posizione (fig. 13). 7 Chiudete lo sportello. Per istruzioni video dettagliate, andate al sito www.saeco.com/care.

Procedura di rimozione del calcare Usate solo un anticalcare Philips. In nessun caso utilizzate una soluzione anticalcare basata su acido solforico, cloridrico, sulfamidico o acetico (aceto) in quanto potrebbe danneggiare il circuito dell'acqua della macchina e non dissolvere correttamente il calcare. Se non si utilizza la soluzione anticalcare Philips, la garanzia verrà invalidata. Anche la mancata decalcificazione della macchina invaliderà la garanzia. Potete acquistare la soluzione anticalcare Philips dal vostro rivenditore locale, da un rivenditore online oppure presso i centri di assistenza autorizzati. 1 Quando la macchina chiede di eseguire la pulizia anticalcare, toccate l'icona OK per iniziare. Per avviare la pulizia anticalcare senza che venga chiesto dalla macchina, toccate l'icona Clean (Pulisci) e selezionate "Descale" (Pulizia anticalc.). 2 Rimuovete il vassoio antigoccia, il recipiente dei fondi di caffè e il contenitore HygieSteam (fig. 35), svuotateli e reinseriteli nella macchina. 3 Rimuovete il serbatoio dell'acqua e svuotatelo. Rimuovete quindi il filtro AquaClean. 4 Versate l'intera bottiglia di soluzione anticalcare Philips nel serbatoio dell'acqua e quindi riempitelo di acqua fino a raggiungere il livello CALC CLEAN (fig. 51). Quindi reinserirlo nella macchina. 5 Posizionate un recipiente grande (1,5 l) sotto il beccuccio di erogazione del caffè. 6 Assicuratevi che il contenitore HygieSteam sia correttamente montato (fig. 44) e collegato alla macchina (fig. 45). Posizionate il tubo del latte sull'apposito supporto (fig. 46). 7 Seguite le istruzioni visualizzate sullo schermo per avviare la procedura di rimozione del calcare. La procedura di decalcificazione dura circa 30 minuti e consiste di un ciclo decalcificatore e di un ciclo di risciacquo. 8 Una volta che il ciclo di rimozione del calcare è completato, dovete sciacquare il serbatoio e il circuito dell'acqua. Seguite le istruzioni visualizzate.

188 Italiano 9 Installate un nuovo filtro AquaClean nel serbatoio dell'acqua e attivatelo (vedere 'Attivazione del filtro dell'acqua AquaClean (5 min.)'). Consiglio: con il filtro AquaClean si riduce la frequenza della pulizia anticalcare.

Cosa fare in caso di interruzione della procedura di rimozione del calcare Potete uscire dalla procedura di rimozione del calcare premendo il pulsante on/off sul pannello di controllo. Nel caso la procedura di rimozione del calcare si interrompa prima che sia completata, effettuare quanto segue: 1 Svuotate il serbatoio dell'acqua e lavatelo accuratamente. 2 Riempite il serbatoio dell'acqua con acqua fresca fino all'indicazione del livello CALC CLEAN e riaccendete la macchina. La macchina si riscalderà ed eseguirà un ciclo di risciacquo automatico 3 Prima di preparare qualsiasi bevanda, eseguite un ciclo di risciacquo manuale. Per eseguire un ciclo di risciacquo manuale, innanzitutto erogate mezzo serbatoio di acqua calda, quindi preparate 2 tazze di caffè pre-macinato senza aggiungere caffè macinato. Nota: se la procedura non è stata portata a termine, non appena possibile sarà necessario eseguire un'altra procedura di rimozione del calcare.

Codici di errore Di seguito sono elencati i codici di errore indicanti i problemi che potete risolvere da soli. Istruzioni video sono disponibili all'indirizzo www.saeco.com/care. Se viene visualizzato un altro codice di errore, contattate il Centro Assistenza Clienti del vostro paese. Per dettagli sui contatti, vedete l'opuscolo della garanzia.

Codice Problema di errore 01

L'imbuto per il caffè è ostruito.

Possibile soluzione Spegnete la macchina e staccate la spina. Rimuovete il gruppo infusore. Aprite quindi il coperchio dello scomparto del caffè pre-macinato e inserite il manico del cucchiaio. Spostate l'impugnatura in alto e in basso finché il caffè pre-macinato ostruito non cade giù (fig. 37). Andate al sito www.saeco.com/care per istruzioni video dettagliate.

Il gruppo infusore è sporco o non è ben lubrificato.

Il gruppo infusore non è Spegnete la macchina. Rimuovete il gruppo infusore e posizionato reinseritelo. Assicuratevi che il gruppo infusore sia nella correttamente. posizione corretta prima di inserirlo. Consultate il capitolo "Gestione del gruppo infusore" o andate al sito www.saeco.com/care per istruzioni video dettagliate. Accendete e spegnete di nuovo la macchina.

Spegnete la macchina. Sciacquate il gruppo infusore sotto l'acqua corrente, lasciatelo asciugare e poi lubrificatelo (vedere 'Lubrificazione del gruppo infusore'). Consultate il capitolo "Pulizia del gruppo infusore" o andate al sito www.saeco.com/care per istruzioni video dettagliate. Accendete e spegnete di nuovo la macchina.

Italiano 189 Codice Problema di errore

È presente aria nel circuito dell'acqua.

Riavviate la macchina accendendola e spegnendola di nuovo. Se il problema è risolto, erogate 2-3 tazze di acqua calda. Rimuovete il calcare dalla macchina se non lo avete fatto da lungo tempo.

Il filtro AquaClean non è stato preparato correttamente prima dell'installazione o è ostruito.

Rimuovere il filtro AquaClean e riprovare a preparare un caffè. Se il problema è risolto, assicuratevi che il filtro AquaClean sia stato preparato correttamente prima di riposizionarlo. Reinserite il filtro AquaClean nel serbatoio dell'acqua. Se il problema persiste, il filtro potrebbe essere ostruito e deve essere sostituito.

La macchina deve adattarsi alla temperatura ambiente

Attendete qualche minuto affinché la macchina si adatti dalla temperatura di trasporto/esterna alla temperatura ambiente. Spegnete la macchina, attendete 30 minuti e riaccendetela. Se il problema persiste, contattate il Centro Assistenza Clienti del vostro paese. Per dettagli sui contatti, vedete l'opuscolo della garanzia.

La macchina è surriscaldata.

Spegnete la macchina e riaccendetela dopo 30 minuti.

La macchina non è collegata correttamente alla presa di corrente.

Accertatevi che lo spinotto del cavo di alimentazione sia correttamente collegato alla presa sul retro della macchina.

Ordinazione degli accessori Per pulire e rimuovere il calcare dalla macchina, usate solo i prodotti per la manutenzione Philips. Potete acquistare questi prodotti dal vostro rivenditore locale, da un rivenditore online o presso i centri di assistenza autorizzati. Per trovare l'elenco completo delle parti di ricambio online, inserite il numero di modello della macchina. Il numero di modello è riportato all'interno dello sportello di manutenzione. Prodotti per la manutenzione e numeri dei tipi: - Soluzione anticalcare CA6700 - Filtro AquaClean CA6903 - Lubrificante gruppo infusore HD5061 - Pastiglie per la rimozione dei residui grassi del caffè CA6704 - Prodotto per la pulizia del circuito latte CA6705 - Kit di manutenzione CA6707

Risoluzione dei problemi Questo capitolo riassume i problemi più comuni che potreste riscontrare con la macchina. I video di supporto e un elenco competo di domande frequenti sono disponibili all'indirizzo www.saeco.com/care. Se il problema persiste, contattate il Centro Assistenza Clienti del vostro paese. Per dettagli sui contatti, vedete l'opuscolo della garanzia.

190 Italiano Problema Ci sono alcuni residui di caffè nella mia nuova macchina da caffè.

Questa macchina è stata testata Benché accuratamente pulita, potrebbe con caffè. presentare residui di tale sostanza. Tuttavia, la macchina è assolutamente nuova.

Il vassoio antigoccia si riempie rapidamente/c'è sempre dell'acqua nel vassoio antigoccia.

Si tratta di un fenomeno del tutto normale. La macchina utilizza acqua per sciacquare il circuito interno e il gruppo infusore. Una parte dell'acqua fluisce attraverso il sistema interno direttamente nel vassoio antigoccia.

Svuotate il vassoio antigoccia quotidianamente o non appena l'indicatore di "vassoio antigoccia pieno" compare attraverso il coperchio del vassoio antigoccia. Suggerimento: posizionate una tazza sotto il beccuccio di erogazione per raccogliere l'acqua di risciacquo che fuoriesce.

L'icona che indica "empty coffee grounds container" ("svuotare il recipiente dei fondi di caffè") rimane accesa.

Il recipiente dei fondi di caffè è stato svuotato mentre la macchina era scollegata dalla presa di corrente o è stato reinserito troppo velocemente.

Rimuovete il contenitore dei fondi di caffè, attendete almeno 5 secondi e reinseritelo.

La macchina chiede di svuotare il recipiente dei fondi di caffè, anche se il recipiente non è pieno.

La macchina non ha azzerato il contatore l'ultima volta che è stato svuotato il recipiente dei fondi di caffè.

Attendere sempre circa 5 secondi quando si riposiziona il recipiente dei fondi di caffè. In questo modo il contatore dei fondi di caffè verrà azzerato e il numero di fondi di caffè viene contato correttamente.

Il recipiente dei fondi di È stato rimosso il vassoio caffè è troppo pieno e antigoccia senza svuotare il l'icona che indica di recipiente dei fondi di caffè. svuotarlo ("empty coffee grounds container") non è comparsa sul display.

Quando rimuovete il vassoio antigoccia, svuotate anche il recipiente dei fondi di caffè, anche se è quasi vuoto. Ciò garantisce che il contatore dei fondi di caffè sia azzerato e che il numero di fondi di caffè sia conteggiato correttamente.

Impossibile rimuovere il gruppo infusore.

Per reimpostare la macchina: chiudete lo sportello di manutenzione e riposizionate il serbatoio dell'acqua. Spegnete e riaccendete la macchina e attendete l'accensione delle spie delle icone delle bevande. Provate a rimuovere nuovamente il gruppo infusore. Consultate il capitolo "Rimozione e inserimento del gruppo infusore" per istruzioni dettagliate.

Il gruppo infusore non è nella posizione corretta.

Italiano 191 Problema

Impossibile inserire il gruppo infusore.

Il gruppo infusore non è nella posizione corretta.

Per reimpostare la macchina: chiudete lo sportello di manutenzione e riposizionate il serbatoio dell'acqua. Non inserire il gruppo infusore. Spegnete la macchina e staccate la spina. Attendete 30 secondi, quindi ricollegate la macchina, accendetela e attendete l'accensione delle spie delle icone delle bevande. Posizionate quindi il gruppo infusore nella posizione corretta prima di reinserirlo nella macchina. Consultate il capitolo "Rimozione e inserimento del gruppo infusore" per istruzioni dettagliate.

Il gruppo infusore è sporco o deve essere lubrificato.

Rimuovete il gruppo infusore, sciacquatelo sotto l'acqua corrente e lasciatelo asciugare. Quindi lubrificate le parti mobili (vedere 'Lubrificazione del gruppo infusore').

La macchina sta effettuando la procedura di autoregolazione. Questa procedura viene avviata automaticamente quando si utilizza la macchina per la prima volta, quando si passa a un altro tipo di caffè in grani o dopo un lungo periodo in cui non viene utilizzata.

Inizialmente preparate 5 tazze di caffè per consentire alla macchina di completare la procedura di autoregolazione.

Il macinacaffè è impostato su una macinatura grossa.

Impostare il macinacaffè su un'impostazione più fine (più bassa). Preparate da 2 a 3 bevande per poter assaporare a pieno la differenza.

La temperatura impostata è troppo bassa.

Impostate la temperatura sul valore massimo (fig. 52).

Una tazza fredda diminuisce la temperatura della bevanda.

Preriscaldare le tazze passandole sotto l'acqua calda.

Aggiungendo del latte si riduce la temperatura della bevanda.

L'aggiunta di latte sia freddo che caldo riduce sempre la temperatura del caffè. Preriscaldare le tazze passandole sotto l'acqua calda.

Il filtro dell'acqua AquaClean non è stato preparato correttamente per l'installazione.

Rimuovete il filtro AquaClean ed erogate dell'acqua calda. Se funziona, il filtro AquaClean non è stato installato correttamente. Reinstallate e attivate il filtro AquaClean e seguite tutti i passaggi nel capitolo "Filtro dell'acqua AquaClean".

Il caffè non è abbastanza caldo.

Il caffè non viene erogato o viene erogato lentamente.

192 Italiano Problema

Soluzione Dopo un lungo periodo in cui non viene utilizzato, dovete preparare di nuovo il filtro dell'acqua AquaClean per l'uso e quindi erogare 2-3 tazze di acqua calda.

Il filtro dell'acqua AquaClean è ostruito.

Sostituite il filtro dell'acqua AquaClean ogni 3 mesi. Un filtro più vecchio di 3 mesi può ostruirsi.

Il macinacaffè è impostato su una macinatura troppo fine.

Impostare il macinacaffè su un'impostazione più grossa (più elevata). Ciò influirà sul gusto del caffè.

Il gruppo infusore è sporco.

Rimuovere il gruppo infusore e sciacquarlo sotto l'acqua corrente. (vedere 'Pulizia del gruppo infusore sotto l'acqua corrente')

Il beccuccio di erogazione del caffè è sporco.

Pulite il beccuccio di erogazione del caffè e i relativi fori con uno scovolino o un ago.

Il coperchio dello scomparto del Spegnete la macchina e rimuovete il caffè pre-macinato è ostruito. gruppo infusore. Aprite il coperchio dello scomparto del caffè pre-macinato e inseritevi il manico di un cucchiaio. Spostate l'impugnatura in alto e in basso finché il caffè pre-macinato ostruito non cade giù (fig. 37).

Il latte non fa schiuma.

Il latte provoca schizzi.

Il circuito della macchina è bloccato dal calcare.

Eseguite la pulizia anticalcare con la soluzione anticalcare Philips (vedere 'Procedura di rimozione del calcare'). Decalcificate sempre quando richiesto dalla macchina.

Il cappuccinatore interno è sporco o non è inserito correttamente.

Pulite il cappuccinatore interno e verificate che sia posizionato e inserito correttamente (vedere 'Pulizia del cappuccinatore interno sotto l'acqua corrente').

Il tipo di latte utilizzato non è adatto a produrre schiuma.

Secondo il tipo di latte, la quantità e la qualità di schiuma prodotte sono diverse.

Il latte utilizzato non è abbastanza freddo.

Usare latte freddo direttamente dal frigorifero.

Italiano 193 Problema

Il tubo flessibile del latte non è collegato correttamente.

Aprire lo sportello del beccuccio (fig. 47) di erogazione del caffè e verificare che il tubo flessibile del latte sia collegato correttamente al cappuccinatore. Prestare attenzione poiché il cappuccinatore e i tubi del latte potrebbero essere caldi. Lasciare raffreddare il cappuccinatore e i tubi prima di toccarli.

Il cappuccinatore e i tubi del latte non sono puliti.

Rimuovete e smontate il cappuccinatore (vedere 'Pulizia del cappuccinatore interno sotto l'acqua corrente') interno. Sciacquare tutte le parti sotto l'acqua corrente. Per una pulizia accurata, utilizzate il prodotto Philips per la pulizia del circuito del latte ed eseguite la procedura Deep Milk Clean tramite il menu di pulizia ( ). Si noti che se le parti sono state pulite in lavastoviglie, potrebbero essere ostruite da particelle di cibo o residui di detergente. Si raccomanda di controllare visivamente le parti per verificare che non siano ostruite. È consigliabile eseguire il programma HygieSteam ogni giorno: 1) Premere "Clean" ("Pulizia") sul pannello di controllo. 2) Selezionare "HygieSteam". 3) Premete il pulsante di avvio per avviare il processo. Quindi confermate tutti i passaggi sul display.

La macchina sembra perdere acqua.

I tubi del latte sono ostruiti.

Conservare sempre il recipiente del latte senza i tubi del latte nel frigorifero. Il latte avanzato potrebbe accumularsi all'interno dei tubi del latte e bloccare il flusso del latte che passa attraverso i tubi. Sciacquare i tubi del latte prima di riporli.

La macchina utilizza acqua per sciacquare il circuito interno e il gruppo infusore. L'acqua fluisce attraverso il sistema interno direttamente nel vassoio antigoccia. Si tratta di un fenomeno del tutto normale.

Svuotate il vassoio antigoccia quotidianamente o non appena l'indicatore di "vassoio antigoccia pieno" compare attraverso il coperchio del vassoio antigoccia. Suggerimento: posizionate una tazza sotto il beccuccio di erogazione per raccogliere l'acqua e ridurre la quantità di acqua nel vassoio antigoccia.

194 Italiano Problema

Il vassoio antigoccia è troppo pieno e ha traboccato. La macchina sembra perdere acqua.

Svuotate il vassoio antigoccia quotidianamente o non appena l'indicatore di "vassoio antigoccia pieno" compare attraverso il coperchio del vassoio antigoccia.

Il serbatoio dell'acqua non è inserito completamente, l'acqua fuoriesce dal serbatoio dell'acqua e l'aria viene aspirata nella macchina.

Assicuratevi che il serbatoio dell'acqua sia nella posizione corretta: rimuovetelo e reinseritelo nella macchina più in fondo possibile.

Il gruppo infusore è sporco/ostruito.

Sciacquate il gruppo infusore.

La macchina non è stata collocata su una superficie orizzontale.

Posizionate la macchina su una superficie orizzontale in modo che l'acqua del vassoio goccia non fuoriesca e l'indicatore del vassoio antigoccia pieno funzioni correttamente.

Impossibile attivare il filtro dell'acqua AquaClean e la macchina richiede di eseguire la pulizia anticalcare.

Il filtro non è stato installato o sostituito in tempo dopo che sullo schermo appare il promemoria AquaClean. Ciò significa che la macchina non è più totalmente priva di calcare.

Eseguite innanzitutto la pulizia anticalcare, quindi installate il filtro dell'acqua AquaClean.

Il nuovo filtro dell'acqua non si inserisce.

State tentando di installare un Solo il filtro dell'acqua AquaClean si filtro diverso dal filtro dell'acqua adatta alla macchina. AquaClean. L'anello in gomma sul filtro dell'acqua AquaClean non è posizionato correttamente.

La macchina produce un È normale che la macchina forte rumore. produca rumore durante l'utilizzo.

Riposizionate l'anello di gomma sul filtro dell'acqua AquaClean. Se inizia a produrre un tipo di rumore diverso, pulire il gruppo infusore e lubrificarlo (vedere 'Lubrificazione del gruppo infusore').

Il filtro dell'acqua AquaClean non è stato preparato in modo adeguato e viene aspirata dell'aria nella macchina.

Rimuovete il filtro dell'acqua AquaClean dal serbatoio dell'acqua e preparatelo correttamente per l'uso prima di riposizionarlo. Consultate il capitolo "Filtro dell'acqua AquaClean" per istruzioni dettagliate.

Il serbatoio dell'acqua non è completamente inserito e viene aspirata dell'aria nella macchina.

Assicuratevi che il serbatoio dell'acqua sia nella posizione corretta: rimuovetelo e reinseritelo spingendolo nella macchina quanto più in fondo possibile.

Specifiche tecniche Il produttore si riserva il diritto di migliorare le specifiche tecniche del prodotto. Tutte le quantità preimpostate sono approssimative.

Lunghezza cavo di alimentazione

Serbatoio dell'acqua

Capacità contenitore caffè in grani

Capacità recipiente fondi di caffè

Capacità recipiente del latte

Altezza regolabile del beccuccio

Tensione nominale - Potenza nominale Alimentazione elettrica

Fate riferimento all'etichetta dati all'interno dello sportello di manutenzione (Fig. A15)

A10 Cappuccinatore interno

A10 Unutrašnji cappuccinatore
