MANUALE UTENTE SNV125-S2BN KINGSTON

Grazie all’acquisto di SSDNow, completo di accessori, potrete approfittare dei benefici offerti dall’aumento delle prestazioni e dell'affidabilità del vostro sistema. La confezione include tutti i componenti hardware e software necessari per sostituire il disco rigido interno del vostro PC Notebook con l’unità SSDNow Solid State Drive (SSD). Il software Acronis® True Image HD*, un programma di imaging che copia i contenuti del disco rigido di un computer (e moltissimi altri contenuti) su di un'altra unità di sistema, vi accompagnerà nel processo di clonazione. Questo software vi consente di trasferire il vostro sistema operativo e i vostri dati personali dall‘attuale disco rigido alla nuova unità SSD. Quando avrete completato il processo di clonazione Acronis® True Image HD e avrete trasferito i dati sull’unità SSD, il vostro disco rigido potrà essere utilizzato come unità secondaria per la memorizzazione dei dati.

Il software fornito all'interno di questo kit non supporta l’imaging/clonazione degli array di dischi RAID o Spanned. Il software Acronis include strumenti e funzionalità non applicabili a questo pacchetto. Il presente manuale fornisce istruzioni soltanto per la funzionalità di clonazione. Per informazioni sulle altre funzionalità del software, consultare il menu di aiuto di Acronis all’interno dell’applicazione software.

SSDNow Notebook Installation Guide 07-16-2009

ELENCO DEI COMPONENTI Il kit include: 3 Utensili necessari: 3 Requisiti di sistema 4 Precauzioni d’uso 5 Installazione hardware 5 Impostazione e utilizzo del software Acronis® True Image HD 7

SSDNow For Notebooks

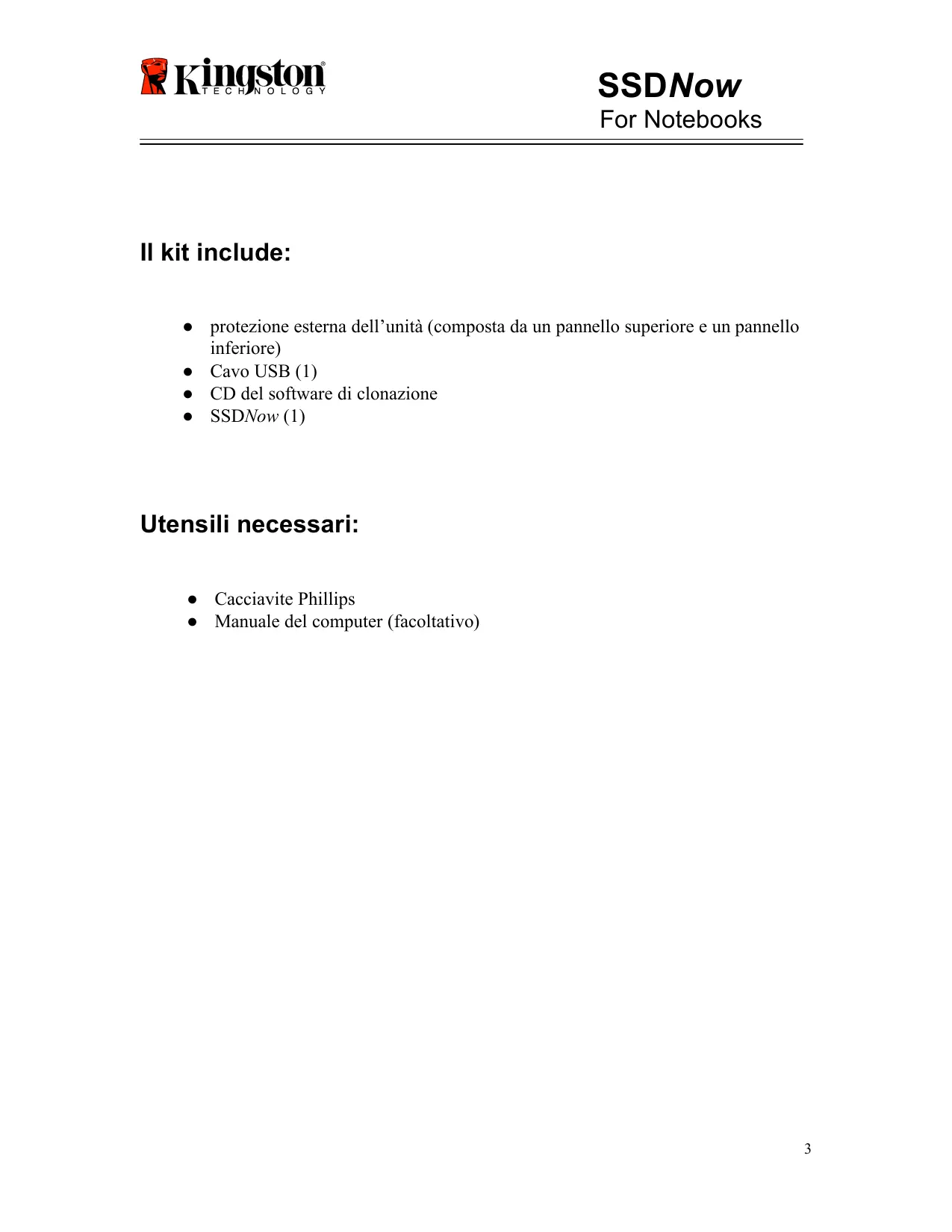

Il kit include: ● protezione esterna dell’unità (composta da un pannello superiore e un pannello inferiore) ● Cavo USB (1) ● CD del software di clonazione ● SSDNow (1)

Utensili necessari: ● Cacciavite Phillips ● Manuale del computer (facoltativo)

SSDNow For Notebooks

Requisiti di sistema  Sistema operativo: Windows Vista® (SP1), Windows XP® (SP3) e Windows 2000® (SP4)  Elaboratore Pentium (o superiore)  128MB RAM  Unità CD-ROM o DVD per la creazione di supporti avviabili

ATTENZIONE: PRIMA DELL’INSTALLAZIONE LEGGERE LE SEGUENTI ISTRUZIONI. ● Se l’unità SSD fornita all’interno di questo kit ha una capacità superiore a quella del disco rigido attualmente utilizzato dal vostro sistema, passate alla sezione Precauzioni d’uso. ● Se l’unità SSD fornita all’interno di questo kit ha una capacità inferiore a quella del disco rigido attualmente utilizzato dal vostro sistema, verificate che la capacità usata dal disco rigido del sistema non sia superiore alla capacità della vostra nuova unità SSD. Per determinare quale sia lo spazio usato dal disco rigido eseguite le seguenti operazioni: 1) Avviare il computer e posizionarsi sul desktop. 2) Fare doppio clic su Risorse del computer (Computer in Vista) sul desktop oppure dal menu Start. 3) Fare clic con il pulsante destro del mouse sull’unità C: e selezionare Proprietà. Si apre la finestra delle proprietà dell’unità C: (Figura 1):

Figura 1: le proprietà dell‘unità (C:)

SSDNow For Notebooks Se la capacità utilizzata è superiore alla capacità dell’unità SSD, è necessario spostare alcuni dei dati (immagini, filmati, musica, ecc.) su una sorgente di dati alternativa (ad esempio un’unità rigida esterna oppure un’unità USB) fino a che lo spazio utilizzato non sia inferiore all'85% della capacità della nuova unità SSD. Ciò aiuterà a garantire il successo della procedura di imaging. Il seguente grafico può essere di aiuto come riferimento:

32GB Spazio utilizzato sul disco rigido (modificato) 27GB o meno

Capacità SSD Spazio utilizzato sul disco rigido (modificato) = Capacità SSD X 85%

Dopo avere completato il processo di clonazione, questi file potranno essere trasferiti nuovamente alla loro posizione originale sul disco rigido.

Precauzioni d’uso Per prevenire i danni causati dall’elettricità statica, osservare le seguenti precauzioni: ● Lasciare l’unità SSD nel contenitore antistatico fino a che non si è pronti a installarla. ● Indossare un bracciale antistatico e collegare la fascia per la messa a terra alla cassa del computer, per ridurre al minimo l’elettricità statica. ● Maneggiare l’unità con cura. Non toccare i connettori.

Installazione hardware Attenzione: non installare l’unità SSD nella protezione dell’unità esterna. 1. Trasferire il disco rigido nella protezione dell’unità esterna: 1) Spegnere l’alimentazione del computer, scollegare l’alimentatore e rimuovere il blocco batterie dal notebook. 2) Rimuovere il disco rigido dal notebook e disassemblare la staffa dell’unità di sistema. (La staffa sarà usata più avanti per installare l’unità SSD nel notebook). Per maggiori informazioni, consultare la documentazione fornita dal produttore del sistema.

SSDNow For Notebooks

3) Per aprire la protezione dell’unità esterna, premere verso il basso il pulsante di rilascio (Figura 2a) e separare i due pannelli (Figura 2b). Release button

Figura 2a: premere il pulsante di rilascio.

Figura 2b: separare i pannelli.

La protezione dell’unità esterna è composta da un pannello superiore, fissato al connettore SATA 22PIN (Figura 3a) e da un pannello inferiore (Figura 3b).

Connettore SATA Figura 3a: pannello superiore

Figura 3b: pannello inferiore

4) Per assemblare il disco ridigo del sistema e la protezione dell'unità esterna, allineare i pin del disco rigido al connettore SATA 22PIN e spingerli insieme fino a che l’unità non sia correttamente posizionata (Figura 4).

Figura 4: fissare il disco rigido al connettore SATA 22PIN.

SSDNow For Notebooks 5) Allineare i pannelli superiore e inferiore della protezione e farli scorrere insieme fino a che non scattino in posizione (Figura 5).

Figura 5: fare scattare i pannelli in posizione.

2. Installare l’unità SSD nel notebook e collegare la protezione dell’unità esterna: 1) Assemblare l’unità SSD con la staffa dell’unità di sistema e inserire l’unità nell’alloggiamento del notebook. Per maggiori informazioni, consultare la documentazione fornita dal produttore del sistema. 2) Utilizzando il cavo USB fornito, collegare il disco rigido del sistema (installato nella protezione esterna fornita) al notebook, per mezzo di una qualsiasi porta USB. 3) Ora siete pronti a copiare i dati dal disco rigido del sistema all’unità SSD utilizzando il CD del software di clonazione (fornito).

Impostazione e utilizzo del software Acronis® True Image HD IMPORTANTE: ** Si raccomanda di disinstallare qualsiasi versione di prova del software Acronis prima di installare la versione completa. 1. Inserire il CD del software Acronis True Image HD nell’unità CD-ROM del sistema. 2. Riavviare il sistema. 3. Il CD Acronis True Image HD è un disco avviabile, che aprirà lo schermo Acronis True Image HD. Attenzione: se all’avvio il sistema non apre lo schermo Acronis True Image HD, bensì apre Windows oppure non si avvia del tutto, eseguire le seguenti operazioni:

SSDNow For Notebooks 1) Riavviare il computer. Durante il riavvio del sistema, eseguire il programma di impostazione del sistema (BIOS). Il BIOS del sistema può essere attivato premendo un tasto speciale (ad esempio, ESC, F1, F12 o DELETE). (Per sapere quale sia il tasto corretto, consultare la documentazione fornita dal produttore del sistema). 2) Mentre ci si trova nel BIOS, modificare l’ordine di avvio, definendo che CD-ROM sia il primo dispositivo da avviare. 3) Salvare le impostazioni e uscire dal BIOS. (Per istruzioni più dettagliate sulla configurazione del BIOS, consultare la documentazione fornita dal produttore del computer). 4) Riavviare il computer. Al riavvio, il computer dovrebbe aprire la pagina Acronis True Image HD. 4. Selezionare l’icona Acronis True Image HD dallo schermo Acronis True Image HD (Figura 6) Attenzione: potrebbero essere necessari alcuni minuti per la visualizzazione dello schermo successivo.

5. Selezionare “Clone Disk” dallo schermo Pick a Task (Figura 7)

Figura 7: Pick a Task

6. Appare lo schermo Welcome to the Disk Clone Wizard!; la procedura guidata vi accompagnerà attraverso il processo di clonazione (Figura 8). Per continuare, fare clic su Next.

Figura 8: Procedura guidata per la clonazione del disco

SSDNow For Notebooks

7. Selezionare Automatic dalle opzioni di clonazione (Figura 9). NON selezionare la modalità Manual. (La modalità Manual deve essere usata solo dagli utenti più esperti). Fare clic su Next.

Figura 9: opzioni di clonazione

8. Appare lo schermo Hard Disk Drives Structure (Figura 10) Fare clic su Next. Attenzione: le dimensioni di partizionamento originali verranno scalate in base alla nuova dimensione dell'unità. Se la nuova unità è più piccola dell’unità originale, le partizioni verranno ridotte in modo proporzionale. Se la nuova unità è più grande dell’unità originale, le partizioni verranno ingrandite in modo proporzionale.

Figura 10: struttura delle unità disco rigido 10

SSDNow For Notebooks

9. Controllare le operazioni Acronis True Image HD da eseguire (Figura 11). Fare clic su Proceed per avviare la clonazione.

Figura 11: le operazioni di Acronis True Image HD

10. Una barra di avanzamento delle operazioni conferma che è in corso la copia dei dati. Una volta completato il processo di clonazione, appare la finestra Disk Cloning was successful. Fare clic su OK. 11. Rimuovere il CD Acronis True Image HD e chiudere il programma. Il sistema si riavvierà automaticamente dalla nuova unità SSD. Attenzione: il disco rigido del sistema, installato nella protezione esterna, può ora essere usato come dispositivo di memorizzazione secondario.
