用户手册 SNV125-S2BN KINGSTON

您购买的SSDNow附件套将会让您体会系统性能以及可靠度提升的好处。这个套件包 含所有必须的硬件和软件SSDNow固态硬盘去取代您笔记本电脑内部的硬盘。 Acronis® True Image HD软件将让您完成复制的过程。而这个镜像程序能复制一个电脑硬盘里面的内容以 及加载这些内容到另一个系统驱动器内。这个软件允许您移动操作系统以及您的个 人数据从现有的系统硬盘到您新的SSD。 一旦Acronis® True Image HD复制的过程完成以及数据成功的被转移到您的SSD，您的硬盘即能被当成第二个 驱动器来作为数据储存使用。

*套件里面所提供的软件并没有支持 RAID的影像/复制或是驱动器阵列。 Acronis软件里面有的工具以及特色并无法应用在这个捆绑的产品里面。 这份手册提供了”复制功能”的使用说明。当您在使用其它软件特色时，请参考Acronis位于软件应用内 ＂说明＂选单的指示。

Document No. 4808066-001.A02

SSDNow Notebook Installation Guide 07-16-2009

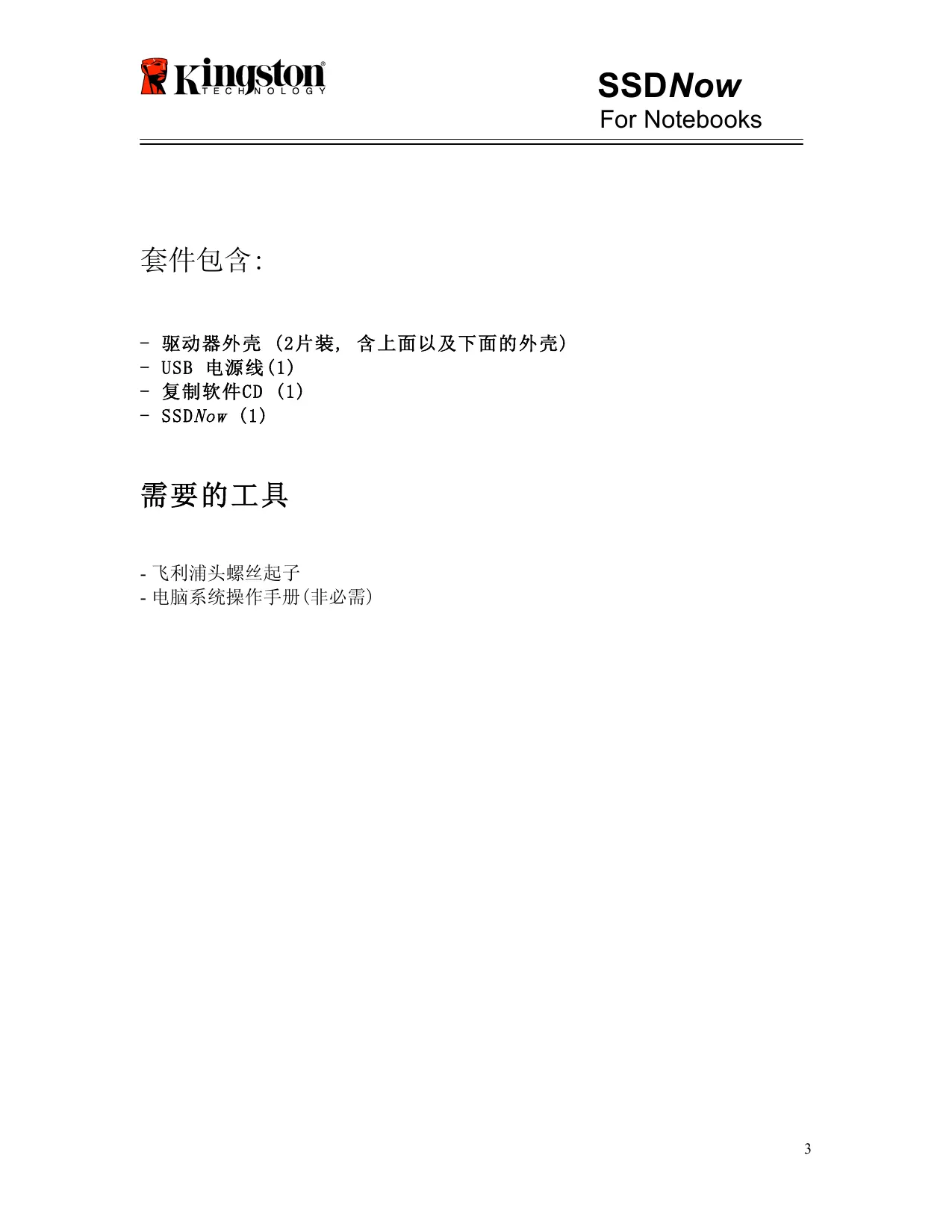

目錄 套件包含: 需要的工具: 系统需求 防范措施 硬件安装 设置与使用Acronis ® True Image HD

驱动器外壳 (2片装, 含上面以及下面的 外壳) USB 电源线(1) 复制软件CD (1) SSD Now (1)

需要的工具 - 飞利浦头螺丝起子 - 电脑系统操作手册(非必需)

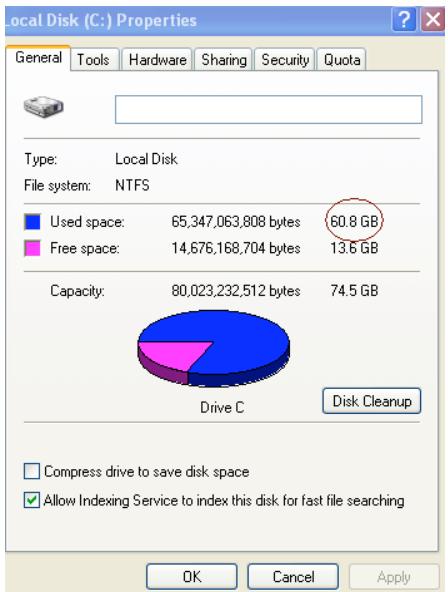

注意:请在安装前请详细阅读 ● 假如这个套件所提供的SSD大于您目前系统内硬盘的容量，继续做下去到防范 措施。 ● 假如这个套件所提供的SSD小于您目前系统内硬盘的容量，请确认目前系统硬盘 内的容量没有大于您新的SSD。请执行以下的步骤去侦测系统硬盘内的使用空间 1)启动您的电脑到桌面。 2)在您位于桌面的”我的电脑”上点两下(Vista系统下的”电脑”)，或是 经由开始菜单 3)鼠标右点一下C驱动器并选择”属性”。 在C驱动器内的内容窗口将会出现(图标1)

如果使用容量大于SSD的容量,您必须删除一些您在驱动器内的数据,像是照片、电 影、音乐等…到其他存储空间（例如:外接硬盘或是USB闪存盘） 4

SSDNow For Notebooks 直到使用空间少于您新SSD 85%的容量。这将可以帮助你确保镜像过程成功。以下的图表也许是有用的指导方 针。 SSD 容量

调整 HDD使用空间= SSD容量 X 85%

在复制过程成功完成之后，这些文件能够被移回原先硬盘内的位置。

防范措施 防止静电损伤，请注意以下的防范措施: ● 请将硬盘留在抗静电袋内，直到您准备安装SSD时再取出。 ● 佩带防静电手腕带，并且连接接地线到电脑外盒，让静电减到最低。 ● 请小心安置硬盘，且勿触碰连接端。

硬件安装 注意:不要在外置驱动器里安装SSD 1. 转移您的硬盘到驱动器外壳: 1) 关闭您的系统电源。拆下电源线和电池。 2) 从你的笔记本电脑卸下系统硬盘并且拆开系统驱动器支架。(系统硬盘支 架将会在稍后用于安装SSD于您的笔记本电脑中)。 使用说明请参考您的系统制造商的文件。 5

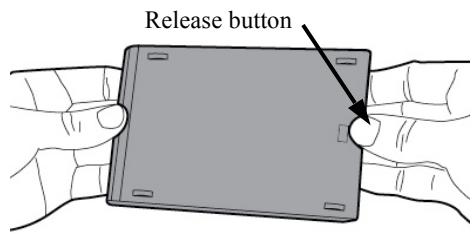

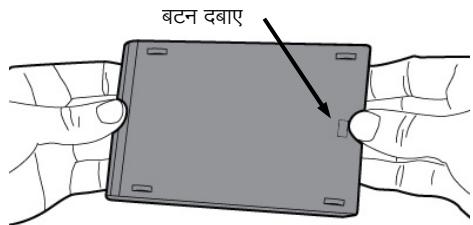

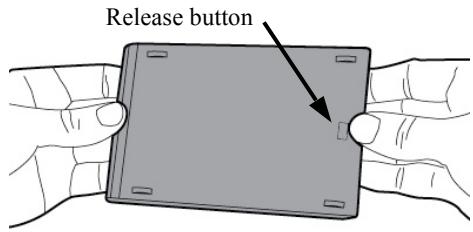

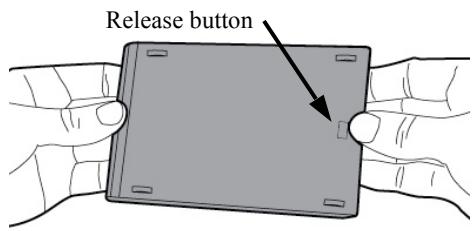

SSDNow For Notebooks 3) 打开驱动器外壳，按下release 键 (图示2a)并且将两片面板滑开(图示2b)

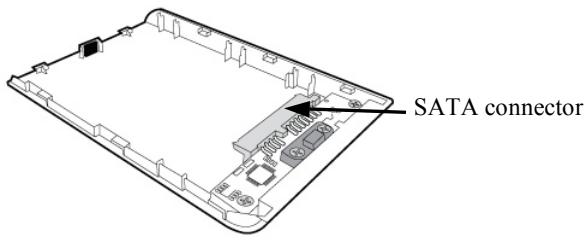

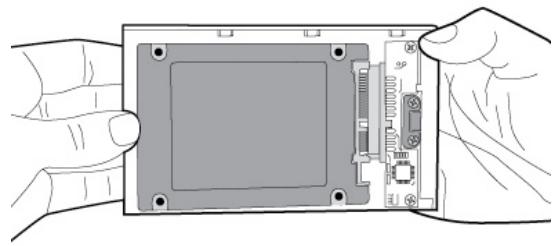

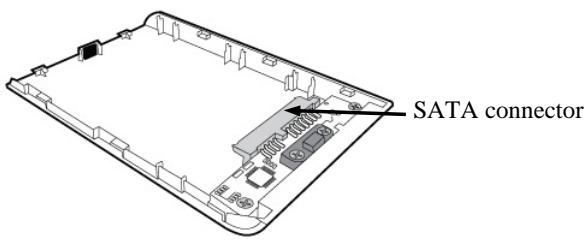

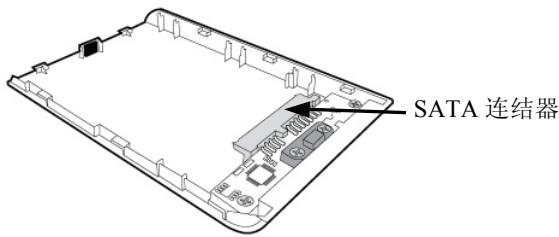

4) 为了将系统硬盘用驱动器外壳聚集在一起，对准系统硬盘的pin脚到22pi n SATA连结线并且一起推动他们直到硬盘确定固定好 (图示4)

2. 安装SSD到你的笔记本电脑并且装上驱动器外壳 1) 将系统驱动器托架与SSD组合在一起，并且将驱动器放入您笔记本电脑的 驱动器插槽内。使用说明请参考您的系统制造商的文件。 2) 您可使用内附的USB连结线将系统硬盘(安装到所提供的驱动器外壳内)连 接到您的笔记本电脑。 3) 您现在可以使用提供的复制软件CD来拷贝您从系统硬盘到SSD里的数据。

设置与使用Acronis True Image HD 重要：**強烈建議您在安裝完整版的Acronis軟體之前，先移除試用版的Acronis軟 體。 1. 放入Acronis True Image HD 软件到CD-ROM驱动器外壳。 2. 重新启动系统。 3. Acronis True Image HD CD 能够启动系统，并且将会开启Acronis True Image HD的窗口。 注意: 假如系统没有开启 Acronis True Image HD 的窗口，反而开启了Windows窗口，请执行以下步骤: 1) 重新启动电脑:当系统重新启动时， 进入BI OS。您可按下特殊键 像是ESC、 F1、 F12或是 DELETE键来进入BIOS进行设置。(正确的按键，请参考您系统 制造商的文件)

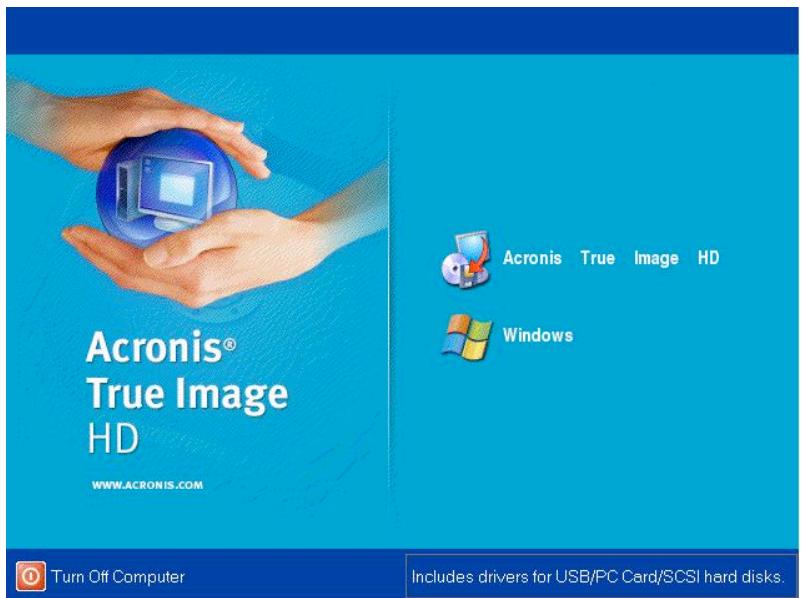

SSDNow For Notebooks 2) 当在BIOS设置时，更改开机顺序让CDROM/DVD成为第一个开机设备。 3) 储存设置并且离开BIOS。(更多BIOS的操作细节，请参考您系 统制造商的文件.) 4) 重新启动电脑。 当电脑重新启动， 现在 应该会开启 Acronis True Image HD 的页 面 4. 从Acronis True Image HD的窗口下选择Acronis True Image HD的icon (图示6) 注意: 这可能会花上几分钟到出现 下个窗 口.

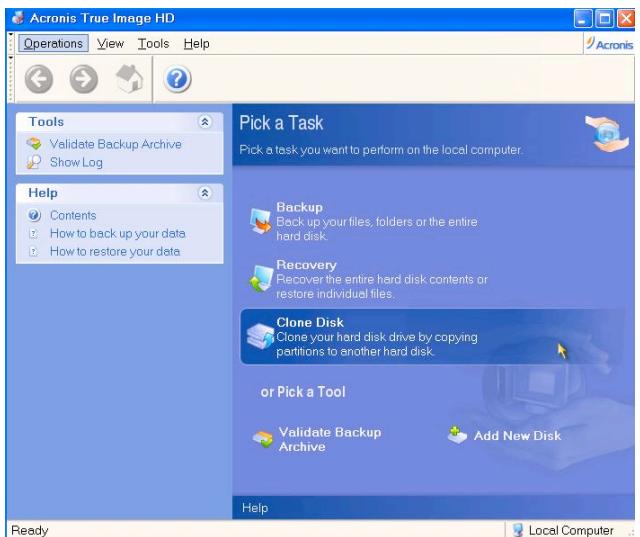

5. 从”选择一项工作”的画面中选择复制驱动器(图标7)

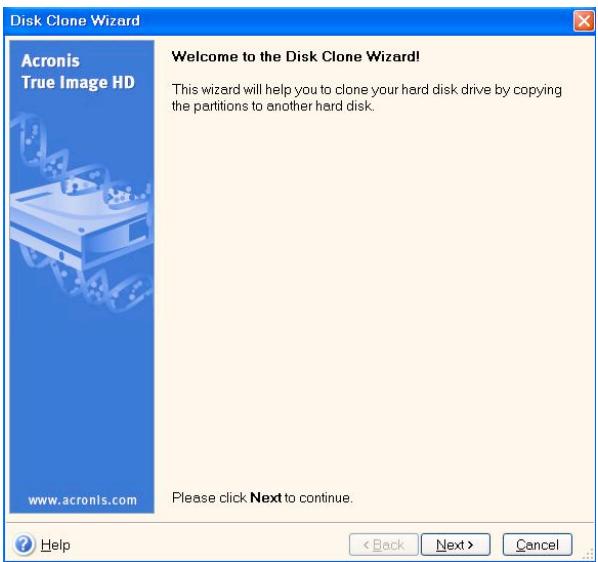

6. “欢迎到 Disk Clone Wizard”的窗口将会出现，这个Wizard将会引导你通过复制的过程(图示8). 请点击”下一步”继续。

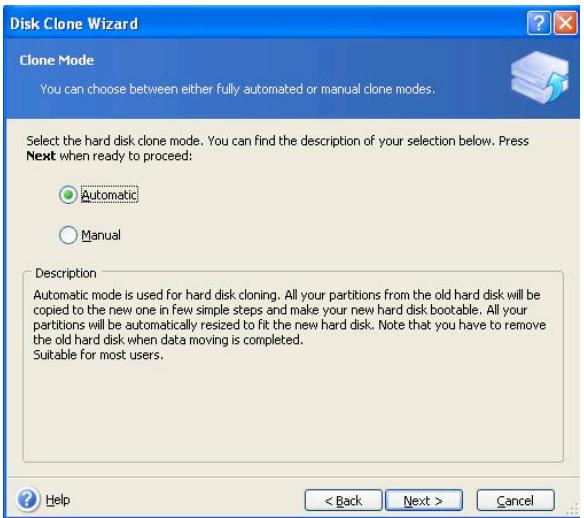

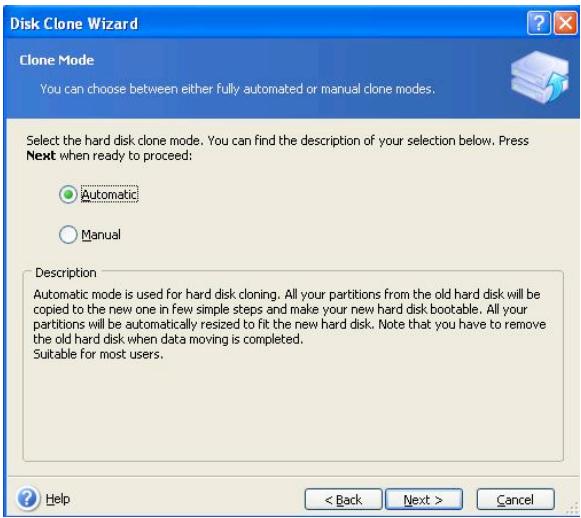

7. 从复制模式的选项中选择”自动” (图示9)。不要选择手动模式 (手动模式将限用于高级用户)。点击下一步。

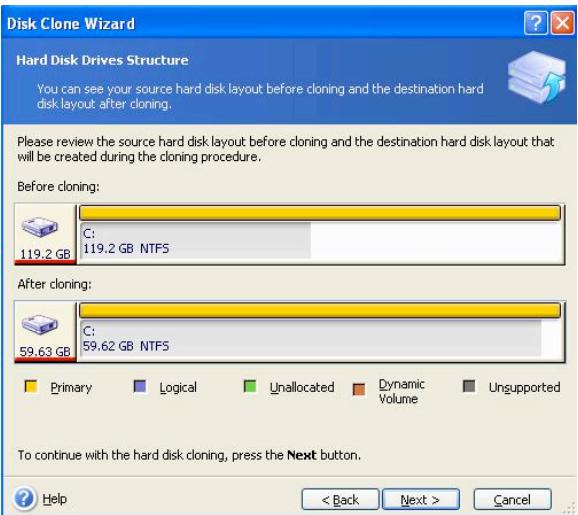

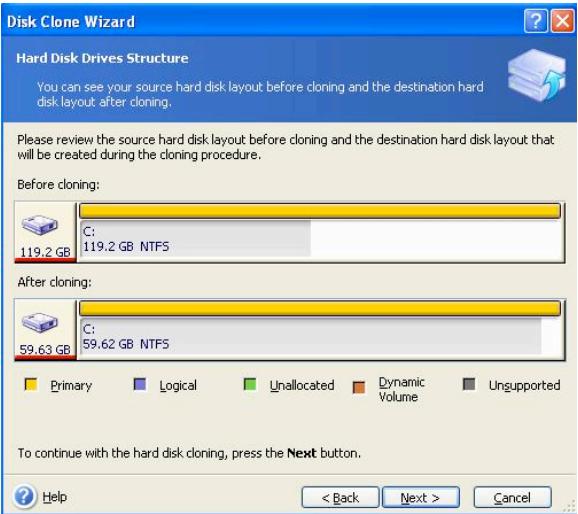

8. “硬盘构造”窗口将会出现(图标10).点击下一步. 注意:原始的尺寸划分将会根据新硬盘的大小等比例分配.假如新的硬盘 大小小于原始硬盘,硬盘切割将会等 比例缩 小。 假如新的硬盘大于原先的硬盘，分割 比例将会等比放大。

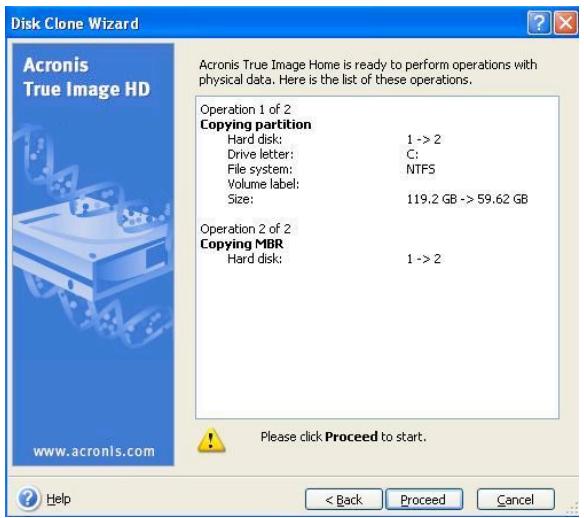

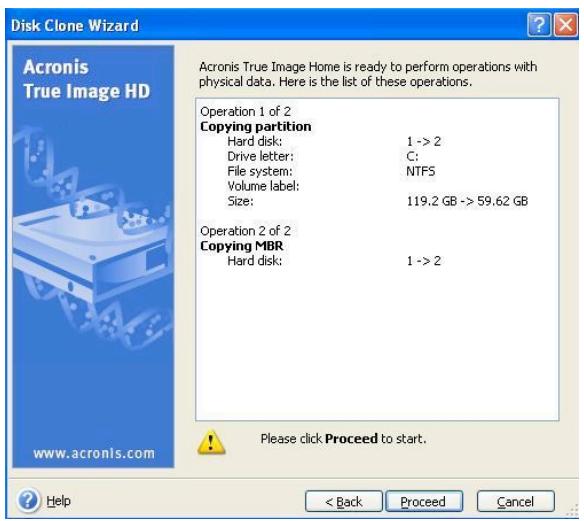

9. 检查Acronis True Image HD的操作能够被执行(图示11)。点击＂继续＂以开始复制。

图示11: Acronis True Image HD操作

10.一个操作的过程的窗口方块将指出数据正在被复制中. 一旦复制过程完成,”驱动器复制成功”的窗口将出现. 点击OK。 11.删除Acronis True Image HD软件CD并关闭程序。 这个系统将会自动以新的SSD驱动器重新开机。 注意:被安装在驱动器外壳内的系统硬盘可以被当成第二个储存驱动器。

SSDNow For Notebooks 安裝說明

您購 買的 SSD Now 附 件套 將會 讓您 體 會系 統效 能 以及 可靠 度 提升 的好 處。 這 個套 件包 含所 有必 須 的硬 體和 軟體 SSD Now 固 態硬 碟去 取 代您 筆記 型 電腦 內部 的硬 碟 。 ® Acronis True Im age HD 軟體 將讓 您 完成 複製 的過 程 。而 這個 影 像程 式 能複 製一 個 電腦 硬碟 裡面 的 內容 以及 載入 這些 內 容到 另一 個系 統 磁碟 內。 這 個軟 體 允許 您移 動 作業 系統 以及 您 的個 人資 ® 料從 現有 的 系統 硬碟 到您 新 的SSD。 一 旦 Ac ro nis Tru e I ma ge HD 複製 的過 程 完成 以及 資料 成 功的 被轉 移 到您 的S SD， 您的 硬碟 即能 被 當成 第二 個 磁 碟來 作為 資 料儲 存使 用。

套件裡面所提供的軟體並沒有支援 RAID的影像/複製或是磁碟陣列。 Acronis軟體裡面有的工具以及特色並無法應用在這個綑綁的產品裡面。 這份手冊提供了”複製特色專用”的使用說明。當您在使用其他軟體特色時，請參考Acronis位於軟體應用內 ＂說明＂選單的指示。

SSDNow Notebook Installation Guide 07-16-2009

目錄 套件 包含: 3 需要 的工 具: 3 系統 需求 7 防範 措施 5 硬體 安裝 5 ® 設定 與使 用 Acr oni s Tr ue Ima ge HD 8

SSDNow For Notebooks

磁 碟機 外殼 (2 片裝 , 含 上 面以 及下 面的 外 殼) USB 電源 線(1 ) 複 製軟 體CD (1) SSD Now (1)

需要的工具 • 飛利浦頭螺絲起子 • 電腦系統操作手冊(非必需)

作業系統: Windows Vista (SP1), Windows XP (SP3) 以及Windows Pentium處理器或是更高規格 128MB RAM CD-ROM 或是DVD磁碟機

注意 :請 在 安裝 前請 詳 細閱 讀 ● 假如這個套件所提供的SSD大於您目前系統內硬碟的容量，繼續做下去到防範 措 施。 ● 假如這個套件所提供的SSD小於您目前系統內硬碟的容量，請確認目前系統硬碟內的容 量沒有大於您新的SSD。請執行以下的步驟去偵測系統硬碟內的使用空間。 1) 啟動您的電腦到桌面。 2) 在您位於桌面的”我的電腦”上點兩下(Vista系統下的”電腦”)，或是經由開 始選項 3) 滑鼠右點一下C磁碟並選擇”內容”。 在C磁碟內的內容視窗將會出現(圖示1)

SSDNow For Notebooks 如果使用容量大於SSD的容量,您必須移除一些您在磁碟內的資料,像是照片、電影、音樂 等…到一個替代的資料來源（例如:外接硬碟或是USB隨身碟） 直到使用空間少於您新SSD 85%的容量。這將可以幫助你確保造像過程成功。以下的圖表也許是有用的指導方針。 SSD 容量

調整 HDD使用空間= SSD容量 X 85%

在複製過程成功完成之後，這些檔案能夠被移回原先硬碟內的位置。

防範措施 防止靜電損傷，請注意以下的防範措施: • • •

請將硬碟留在抗靜電容器內，直到您準備安裝SSD時再取出。 佩帶防靜電手腕帶，並且連接接地線到電腦外盒，讓靜電減到最低。 請小心安置硬碟，且勿觸碰連接端。

硬體安裝 注意:不要安裝SSD在硬碟外殼內 1. 轉移您的硬碟到磁碟機外殼: 1) 關閉您的系統電源。電源線是在非連接狀態並將電磁從你的筆記型電腦移開。 2) 從你的筆記型電腦移開系統硬碟並且拆開系統磁碟支架。(系統硬碟支架將會 在稍後用於安裝SSD於您的筆記型電腦中)。 使用說明請參考您的系統製造商的文件。 5

SSDNow For Notebooks 3) 打開磁碟機外殼，按下release 鍵 (圖示2a)並且將兩片面板滑開(圖示2b)

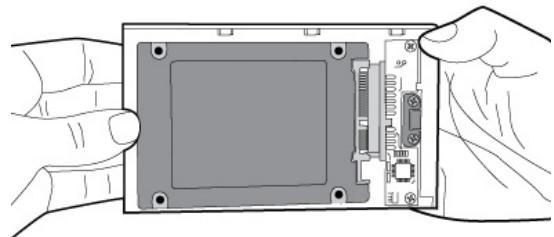

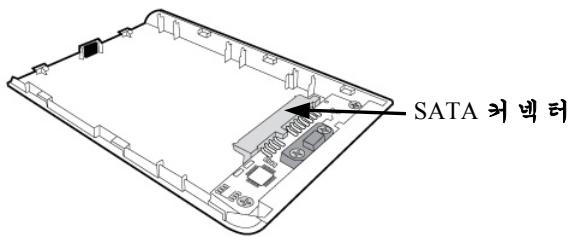

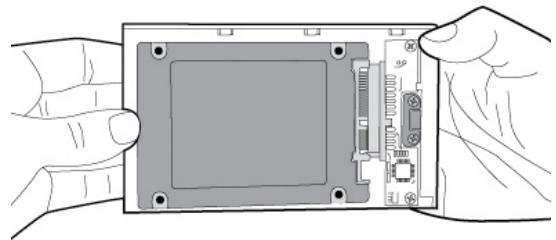

4) 為了將系統硬碟用磁碟外殼聚集在一起，對準系統硬碟的pin腳到22pin SATA連結線並且一起推動他們直到硬碟確定固定好 (圖示4)

(圖示4):將硬碟拴緊到22pin SATA連結線.

SSDNow For Notebooks 5) 對準上下外殼面板並且一起滑動他們直到他們固定住 (圖示5)

2. 安裝SSD到你的筆記型電腦並且裝上磁碟機外殼 1) 將系統磁碟托架與SSD組合在一起，並且將磁碟放入您筆記型電腦的磁碟插槽 內。使用說明請參考您的系統製造商的文件。 2) 您可使用內附的USB連結線將系統硬碟(安裝到所提供的磁碟外殼內)連接到您 的筆記型電腦。 3) 您現在可以使用提供的複製軟體CD來拷貝您從系統硬碟到SSD裡的資料。

設定與使用Acronis True Image HD 重要：**強烈建議您在安裝完整版的Acronis軟體之前，先移除試用版的Acronis軟體。 1. 放入Acronis True Image HD 軟體到CD-ROM磁碟機。 2. 重新啟動系統。 3. Acronis True Image HD CD 是可開機的開機片並且將會開啟Acronis True Image HD的視窗。 注意 : 假 如系 統沒 有 開啟 Acronis True Image HD 的 視窗 ，反 而開 啟 了Wi nd o ws 視窗 ， 請執 行 以下 步驟 : 1) 重新 啟動 電 腦:當系 統 重新 啟動 時， 進 入系 統設 定程 式( BIO S )。 您 可 按下 特殊 鍵 像是 ESC、 F1、 F12 或是 DEL ETE 鍵來 進入 BIO S進行 設定 。 (正 確的 按 鍵， 請參 考您 系統 製 造商 的文 件 ) 2) 當在 BIOS設 定 時， 更改 開 機順 序讓 C D- R OM/ DV D 成為 第一 個 開機 設備 。 3) 儲存 設定 並 且離 開B IOS。 (更 多B IOS 的 操作 細 節， 請參 考 您系 統 製造 商的 文件 .) 4) 重新 啟動 電 腦。 當 電 腦重 新啟 動， 現在 應該 會開 啟 Acronis True Image HD 的 頁面

SSDNow For Notebooks 4. 從Acronis True Image HD的視窗下選擇Acronis True Image HD的icon (圖示6) 注意 : 這 可能 會花 上 幾分 鐘到 出 現下 個視 窗 .

圖示6: Acronis True Image HD

5. 從”選擇一項工作”的畫面中選擇複製磁片(圖示7)

6. “歡迎到 Disk Clone Wizard” 的視窗將會出現，這個Wizard將會引導你通過複製的過程(圖示8). 請點選”下一步”繼續。

圖示8:Disk Clone Wizard

7. 從複製模式的選項中選擇 “自動” (圖示9)。不要選擇手動模式 (手動模式將限用於進階使用者)。點選下一步。

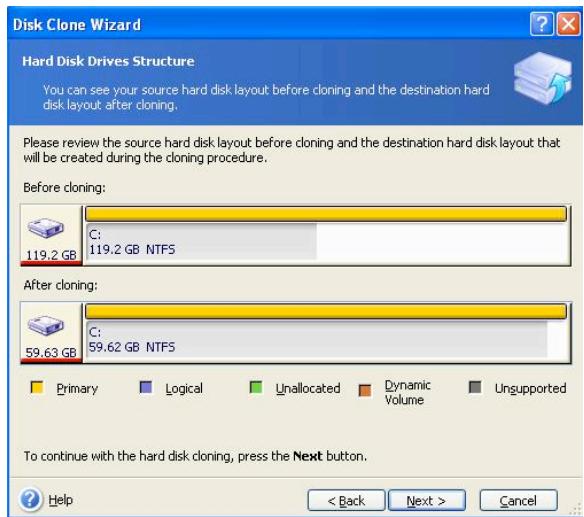

8. “硬碟構造”視窗將會出現(圖示10).點選下一步.. 注意 :原 始 的尺 寸劃 分 將會 根據 新硬 碟 的大 小等 比例 分配 .假如 新的 硬 碟大 小小 於原 始硬 碟 ,硬 碟切 割 將會 等比 例縮 小 。 假如 新的 硬 碟大 於原 先的 硬 碟， 分割 比 例將 會 等比 放大 。

9. 檢查Acronis True Image HD的操作能夠被執行(圖示11)。點選＂繼續＂以開始複製。

10. 一個操作的過程的視窗方塊將指出資料正在被複製中. 一旦複製過程完成, “磁碟複製成功”的視窗將出現. 點選OK。 11. 移除Acronis True Image HD軟體CD並關閉程式。 這個系統將會自動以新的SSD磁碟重新開機。 注意:被安裝在磁碟機外殼內的系統硬碟可以被當成第二個儲存磁碟。
