РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ SNV125-S2BN KINGSTON

SSDNow For Notebooks Руководство по установке Твердотельные накопители серии SSDNow и набор аксессуаров позволят вам увеличить производительность и надежность системы. Все аппаратное и программное обеспечение, необходимое для замены внутреннего жесткого диска вашего ноутбука на твердотельный накопитель SSDNow включено в комплект поставки. ПО Acronis® True Image HD*, программное обеспечение, которое копирует содержимое жесткого диска компьютера и загружает его на другой системный диск, позволит вам легко и просто выполнить процесс копирования данных. Это программное обеспечение позволяет перенести операционную систему и персональные данные с установленного жесткого диска на новый твердотельный накопитель. После того, как все данные перенесены на твердотельный накопитель с помощью ПО Acronis® True Image HD, жесткий диск может использоваться как дополнительный диск для хранения данных.

Программное обеспечение, включенное в данный комплект, не поддерживает функцию создания образа/клонирования массивов RAID и составных (Spanned) дисков. ПО Acronis имеет инструменты и функции, которые не относятся к данной продукции. В данном руководстве содержатся указания только в отношении функции Копирования (Cloning). Для того чтобы получить информацию в отношении других функций данного ПО см. меню Справка (Help). Document No. 4808066-001.A02 SSDNow Notebook Installation Guide 07-16-2009 SSDNow For Notebooks

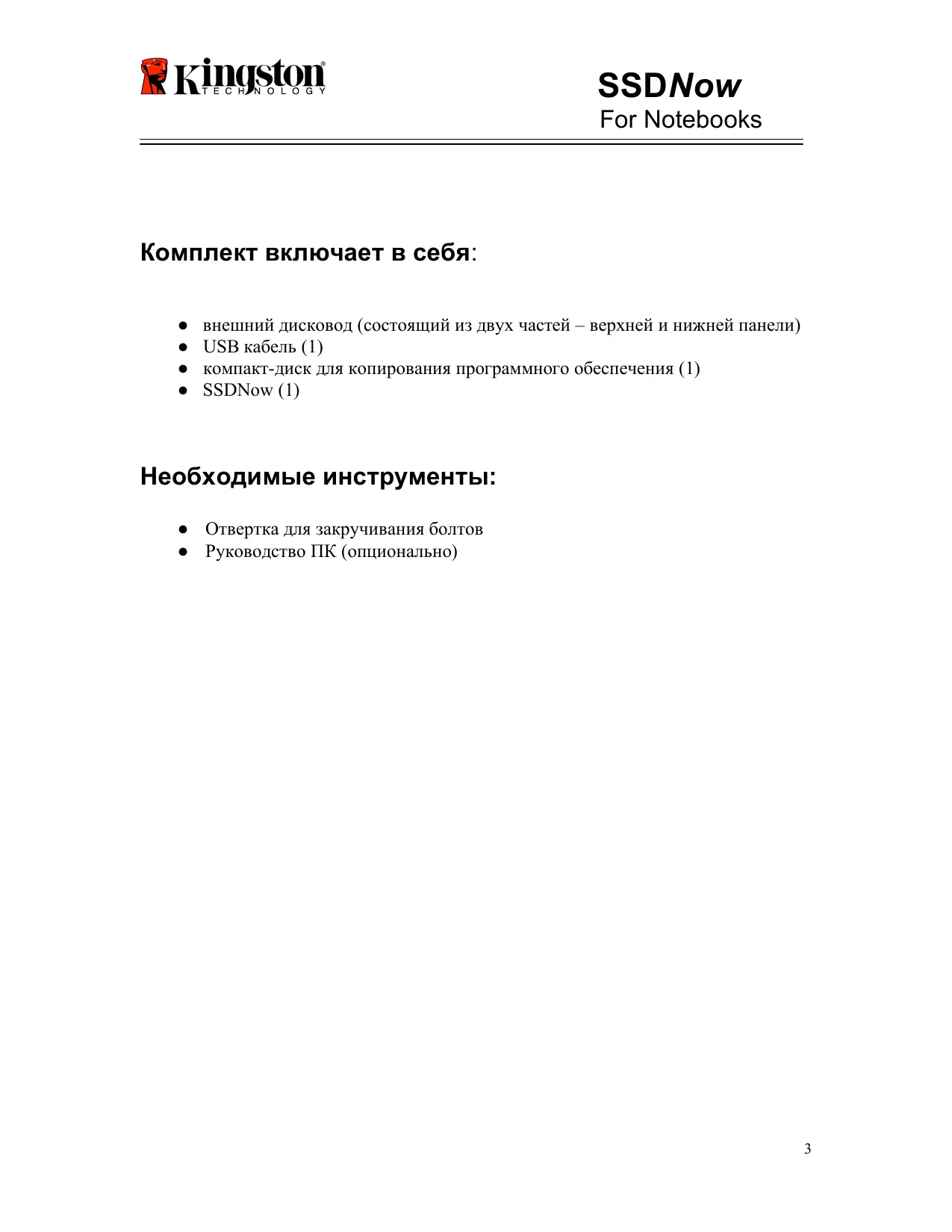

SSDNow For Notebooks Комплект включает в себя:

внешний дисковод (состоящий из двух частей – верхней и нижней панели) USB кабель (1) компакт-диск для копирования программного обеспечения (1) SSDNow (1) Необходимые инструменты: ● Отвертка для закручивания болтов ● Руководство ПК (опционально)

SSDNow For Notebooks Системные требования ОС: Windows Vista® (SP1), Windows XP® (SP3) и Windows 2000® (SP4) Процессор Intel Pentium или более мощный 128 Мб системной памяти Привод CD-ROM или DVD для записи данных для загрузки ВНИМАНИЕ: НЕОБХОДИМО ОЗНАКОМИТЬСЯ С ДАННОЙ ИНФОРМАЦИЕЙ ДО ТОГО, КАК ПРИСТУПИТЬ К УСТАНОВКЕ ОБОРУДОВАНИЯ. ● Если емкость твердотельного накопителя, который находится в этом комплекте, больше емкости установленного жесткого диска, необходимо перейти к разделу Меры предосторожности при обращении. ● Если емкость твердотельного накопителя, который находится в этом комплекте, меньше емкости установленного жесткого диска, необходимо убедиться в том, что занятый объем жесткого диска не превышает объем нового твердотельного накопителя. Выполните следующие операции для того, чтобы определить Занятый объем жесткого диска:

1. Загрузите компьютер.

2. Два раза щелкните по иконке Мой компьютер (My Computer)

(Компьютер (Computer) в ОС Vista), расположенной на рабочем столе, или выберите ее в меню Пуск (Start).

3. Один раз щелкните правой кнопкой мышки по диску C и выберите пункт

Свойства (Properties). Откроется соответствующее окно (Рисунок 1): Рисунок 1: (C ) емкость диска

SSDNow For Notebooks Если занятый объем больше, чем объем твердотельного накопителя, необходимо переместить часть данных, например, фотографии, фильмы, музыку и т.д., на другое устройство хранения данных (например, внешний жесткий диск или USBнакопитель) для того, чтобы Занятый объем не превышал 85% объема твердотельного накопителя. Следующая схема может использоваться в качестве руководства: Емкость твердотельного 32GB Занятый объем жесткого 27GB либо менее 40GB 34GB либо менее 64GB 54GB либо менее 80GB 66GB либо менее 128GB 109GB либо менее 160GB 136GB либо менее 256GB 218GB либо менее 512GB 423GB либо менее Занятый объем жесткого диска = емкость твердотельного накопителя х 85% После того, как процесс копирования успешно завершен, перемещенные файлы могут быть перемещены обратно на жесткий диск. Меры предосторожности при обращении Для того чтобы избежать поломок, вызванных статическим электричеством, необходимо соблюдать следующие меры предосторожности: ● Накопитель должен находиться в антистатическом контейнере до момента ● Наденьте контактную манжету и подсоедините шину заземления к корпусу компьютера для того, чтобы снять статическое напряжение. ● Необходимо соблюдать осторожность при обращении с твердотельным накопителем. Не касайтесь разъемов. Установка оборудования Примечание: не устанавливайте SSD диск вместе со внешним корпусом

1. Извлечение жесткого диска из ноутбука и перемещение его во внешний корпус:

1) Отключите питание своего ноутбука, отсоедините шнур и удалите

SSDNow For Notebooks

2) Вытащите жесткий диск вашего компьютера и демонтируйте его

крепления. (Эти крепления потребуются нам позже для монтажа SSD диска в ноутбук). Обратитесь к руководству пользователя вашего ноутбука для получения более подробной инструкции.

3) Чтобы извлечь внешний жесткий диск, нажмите сначала на кпопку (как

показано на рис.2а), а потом сдвиньте две панели устройства (рис. 2b). Release button Рисунок 2а: прижмите указанную кнопку Рисунок 2b: сдвиньте панель Внешний корпус состоит из верхней панели, которая является основной для 22PIN SATA (рис. 3а) и нижней панели (рис. 3b). Соединитель SATA Рисунок 3а: верхняя панель Рисунок 3b: нижняя панель

4) Чтобы собрать жесткий диск системы вместе со внешним корпусом,

выровните и совместите жесткий диск с 22PIN SATA, сожмите их вместе пока диск не будет надежно закреплен (рис. 4). Рисунок 4: Безопасность жесткого диска с 22PIN SATA

SSDNow For Notebooks

5) Соедините верхнюю и нижную панель внешнего корпуса и сдвигайте их

вместе до тех пор, пока не услышите щелчок (рис. 5) Рисунок 5: Защелкивание панелей

2. Установка диска SSD в ноутбук и соединение его с внешним корпусом

1) Вставьте SSD в крепления и установите на место внутрь ноутбука.

Обратитесь к руководству пользователя вашего ноутбука для получения более подробной инструкции.

2) Используя USB кабель, входящий в комплект, соедините жесткий диск

(удаленный из ноутбука и установленный во внешнем корпусе) с любым USB портом ноутбука.

3) Все готово для того, чтобы начать копировать файлы с жесткого диска

на SSD, используя компакт-диск со специальной пограммой, входящий в

Установка и использование ПО Acronis® True Image HD ВНИМАНИЕ: ** Перед установкой полной версии ПО Acronis настоятельно рекомендуется удалить все пробные версии этого ПО.

1. Установите CD-диск с ПО Acronis True Image HD в дисковод.

2. Перезагрузите систему.

3. CD-диск с ПО Acronis True Image HD представляет собой самозагружаемый

диск, который автоматически загрузит ПО Acronis True Image HD. Примечание: если система не загрузится с отображением экрана Acronis True Image HD, а загрузится в Windows, необходимо выполнить следующие

1) Перезагрузить компьютер. При загрузке системы выйти в BIOS.

Для того чтобы выйти в BIOS необходимо нажать кнопку ESC,

SSDNow For Notebooks F1, F12 или DELETE. (см. руководство производителя ПК для того, чтобы получить необходимую информацию).

2) Находясь в меню BIOS, измените порядок загрузки для того,

чтобы устройство CD-ROM/DVD стало предпочтительным устройством для загрузки.

3) Сохраните настройки и выйдите из BIOS. (см. руководство

производителя ПК для того, чтобы получить необходимую информацию).

4) Перезагрузите компьютер. Когда компьютер загрузится, он

должен загрузиться на страницу Acronis True Image HD

4. Выберите иконку Acronis True Image HD на экране Acronis True Image HD

(Рисунок 6). Примечание: перед тем, как на экране отобразится следующий экран, может пройти несколько минут Рисунок 6: Acronis True Image HD

5. Выберите пункт меню Клонировать диск (Clone Disk) на экране Выбрать

задачу (Pick a Task) (Рисунок 7). Рисунок 7: Выбрать задачу

6. Откроется экран Добро пожаловать в мастер настройки клонирования

диска! (Welcome to the Disk Clone Wizard!), и мастер настройки поможет вам выполнить весь процесс клонирования (Рисунок 8). Нажмите Далее (Next), чтобы продолжить Рисунок 8: Мастер настройки клонирования диска

7. Выберите режим клонирования Автоматический (Automatic) (Рисунок 9).

НЕ выбирайте Ручной (Manual) режим (Ручной режим должен использоваться только опытными пользователями). Нажмите Дальше (Next). Рисунок 9: варианты режима клонирования

Откроется экран Структура жестких дисков (Hard Disk Drives Structure) (Рисунок 10). Нажмите Далее (Next). Примечание: изначальные размеры разделов будут установлены в соответствии с объемом, поддерживаемым новым накопителем. Если новый накопитель имеет меньший объем, чем оригинальный жесткий диск, объем разделов будет уменьшен соответственно. Если новый накопитель имеет больший объем, чем оригинальный жесткий диск, объем разделов будет увеличен соответственно

SSDNow For Notebooks Рисунок 10: Структура жестких дисков

9. Просмотрите операции, которые будут выполнены Acronis True Image HD

(Рисунок 11). Нажмите Продолжить (Proceed) для того, чтобы приступить к клонированию Рисунок 11: Операции Acronis True Image HD

10. В индикаторе выполнения будут отображаться копируемые данные. После

того, как процесс клонирования будет завершен, откроется окно Операция по клонированию диска была успешно завершена (Disk Cloning was successful). Нажмите OK.

11. Извлеките диск с ПО Acronis True Image HD и закройте программу. Система

автоматически перезагрузит новый SSD диск.

SSDNow For Notebooks Примечание: Жесткий диск, который теперь установлен во внешнем корпусе, может быть использован в качестве запасного устройства хранения данных.
