SSDNow For Notebooks Instrukcja instalacji Napęd SSDNow z pakietem uzupełniającym Accessory Kit to łatwy sposób na zwiększenie wydajności i niezawodności systemu. Zestaw zawiera wszystkie podzespoły i oprogramowanie wymagane do zastąpienia wewnętrznego dysku twardego komputera przenośnego napędem SSD (Solid State Drive) SSDNow. Przez proces klonowania prowadzi użytkownika oprogramowanie Acronis® True Image HD*, służące do wykonywania obrazów dysków. Kopiuje ono zawartość dysku twardego i ładuje ją na inny napęd. W ten sposób można przenieść system operacyjny i osobiste pliki z obecnie używanego dysku twardego na nowy napęd SSD. Po zakończeniu klonowania za pomocą programu Acronis® True Image HD i przeniesieniu danych na napęd SSD dotychczasowy dysk twardy może służyć jako dodatkowe miejsce na przechowywanie plików.

Oprogramowanie wchodzące w skład zestawu nie obsługuje tworzenia obrazów / klonowania macierzy RAID ani woluminów obejmujących wiele dysków fizycznych. Oprogramowanie Acronis zawiera narzędzia i funkcje, które nie mają zastosowania do tego pakietu. Niniejsza instrukcja opisuje jedynie funkcję klonowania. Informacje o korzystaniu z innych funkcji można znaleźć w menu Help aplikacji Acronis. Document No. 4808066-001.A02 SSDNow Notebook Installation Guide 07-16-2009 SSDNow For Notebooks

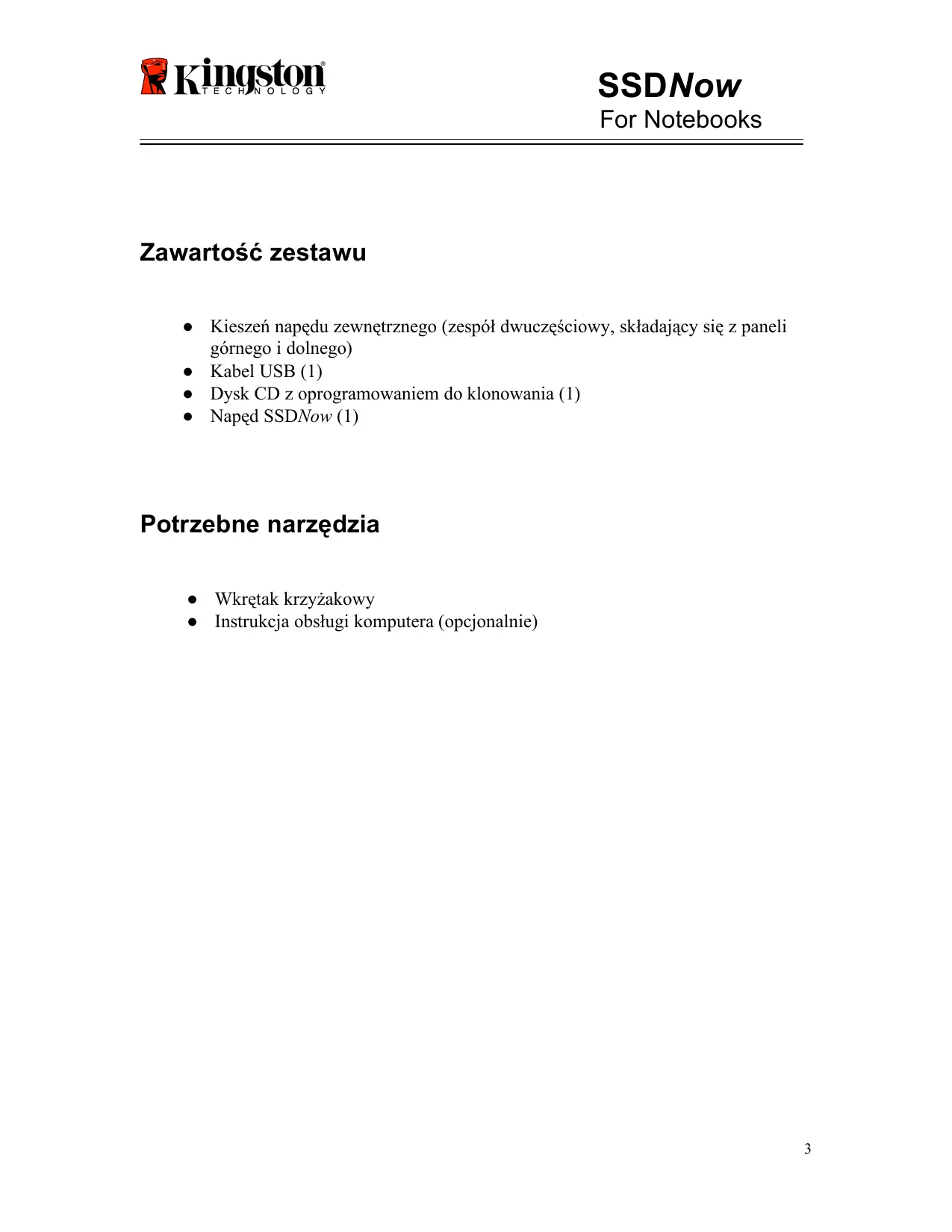

SSDNow For Notebooks Zawartość zestawu ● Kieszeń napędu zewnętrznego (zespół dwuczęściowy, składający się z paneli górnego i dolnego) ● Kabel USB (1) ● Dysk CD z oprogramowaniem do klonowania (1) ● Napęd SSDNow (1) Potrzebne narzędzia ● Wkrętak krzyżakowy ● Instrukcja obsługi komputera (opcjonalnie)

SSDNow For Notebooks Wymagania systemowe System operacyjny: Windows Vista® (SP1), Windows XP® (SP3) lub Windows 2000® (SP4) Procesor Pentium lub szybszy 128 MB pamięci RAM Napęd CD-ROM lub DVD do utworzenia nośnika rozruchowego UWAGA: PRZECZYTAĆ PRZED ROZPOCZĘCIEM INSTALACJI. ● Jeśli napęd SSD w tym pakiecie ma pojemność większą od pojemności dysku twardego zainstalowanego w systemie, przejdź do części Jak obchodzić się z urządzeniem. ● Jeśli napęd SSD w tym pakiecie ma pojemność mniejszą od pojemności dysku twardego zainstalowanego w systemie, upewnij się, że na dysku twardym nie jest zajęte więcej miejsca niż wynosi pojemność nowego napędu SSD. W celu sprawdzenia miejsca zajętego na dysku twardym wykonaj następujące czynności:

2) Kliknij dwukrotnie ikonę Mój komputer (lub Komputer w systemie Vista), która

znajduje się na pulpicie lub w menu Start.

3) Kliknij prawym przyciskiem myszy napęd C: i wybierz polecenie Właściwości.

Zostanie wyświetlone okno Właściwości napędu C: (rysunek 1): Rysunek 1. Właściwości napędu (C :)

SSDNow For Notebooks Jeśli na dysku twardym jest zajęte więcej miejsca niż wynosi pojemność napędu SSD, trzeba przenieść część danych (np. zdjęcia, filmy, muzykę itp.) z dysku twardego na inny nośnik pamięci masowej (np. zewnętrzny dysk twardy lub napęd USB). Należy przenieść tyle danych, aby zajętość dysku wynosiła najwyżej 85% pojemności nowego napędu SSD. To da pewność, że proces przenoszenia obrazu napędu zakończy się powodzeniem. Może się przydać następujące zestawienie: 32GB Miejsce zajęte na dysku twardym po zmianach 27GB lub mniej 40GB 34GB lub mniej 64GB 54GB lub mniej 80GB 66GB lub mniej 128GB 109GB lub mniej 160GB 136GB lub mniej 256GB 218GB lub mniej 512GB 423GB lub mniej Pojemność napędu SSD Miejsce zajęte na dysku twardym po zmianach = 85% pojemności napędu SSD Po zakończeniu klonowania można przenieść pliki z powrotem do ich pierwotnej lokalizacji na dysku twardym. Jak obchodzić się z urządzeniem W celu uniknięcia uszkodzeń spowodowanych wyładowaniami elektrostatycznymi należy przestrzegać następujących zaleceń: ● Zaczekaj z wyjęciem napędu SSD z opakowania antyelektrostatycznego do czasu właściwej instalacji. ● Przed instalacją załóż opaskę antyelektrostatyczną na nadgarstek oraz uziem obudowę komputera. ● Ostrożnie obchodź się z napędem. Nie dotykaj złączy. Instalacja sprzętu Uwaga: nie należy instalować napędu SSD w kieszeni napędu zewnętrznego.

1. Przenieś dysk twardy do kieszeni napędu zewnętrznego:

1) Wyłącz notebook, odłącz go od źródła zasilania i wyjmij z niego akumulator.

2) Wyjmij systemowy dysk twardy z notebooka i zdemontuj jego ramkę. Ramka

dysku twardego będzie potrzebna do zainstalowania dysku napędu SSD w notebooku. Instrukcji należy szukać w dokumentacji dostarczonej przez producenta systemu.

SSDNow For Notebooks

3) W celu otwarcia kieszeni napędu zewnętrznego naciśnij przycisk zwalniający

blokadę (rysunek 2a) i rozsuń panele (rysunek 2b). Release button Rysunek 2a. Naciśnij przycisk zwalniający blokadę. Rysunek 2b. Rozsuń panele Kieszeń napędu zewnętrznego składa się z panelu górnego, połączonego z 22stykowym złączem SATA (rysunek 3a) oraz panelu dolnego (rysunek 3b). Złącze SATA Rysunek 3a. Panel górny Rysunek 3b. Panel dolny

4) W celu zamontowania dysku twardego w kieszeni zrównaj styki dysku

twardego z otworami w 22-stykowym złączu SATA i wsuń dysk do złącza, tak aby dysk był tam solidnie osadzony (rysunek 4). Rysunek 4. Podłącz dysk twardy do 22-stykowego złącza SATA.

SSDNow For Notebooks

5) Zrównaj panele górny i dolny kieszeni, a następnie zsuń je tak, aby się

zatrzasnęły (rysunek 5). Rysunek 5. Zatrzaśnij panele

2. Zainstaluj napęd SSD w notebooku i podłącz kieszeń napędu zewnętrznego:

1) Wsuń napęd SSD do ramki napędu systemowego i włóż cały zespół do wnęki

napędu w notebooku. Instrukcji należy szukać w dokumentacji dostarczonej przez producenta systemu.

2) Za pomocą kabla USB podłącz dotychczas używany dysk twardy

(zainstalowany w kieszeni dołączonej do zestawu) do dowolnego portu USB notebooka.

3) Teraz możesz rozpocząć kopiowanie danych z dysku twardego systemu na

napęd SSD za pomocą oprogramowania do klonowania udostępnionego na dysku CD. Instalacja i obsługa programu Acronis® True Image HD WAŻNE:** przed zainstalowaniem pełnej wersji programu Acronis stanowczo zaleca się odinstalowanie wszelkich obecnych w systemie wersji próbnych tego oprogramowania.

1. Włóż dysk CD z oprogramowaniem Acronis True Image HD do napędu

2. Zrestartuj system.

3. Dysk CD z oprogramowaniem Acronis True Image HD jest dyskiem

rozruchowym. Po zrestartowaniu komputera zostanie wyświetlony ekran programu Acronis True Image HD. Uwaga: jeśli po zrestartowaniu jest wyświetlany ekran nie programu Acronis True Image HD, lecz systemu Windows, albo system nie uruchamia się w ogóle, wykonaj następujące czynności:

SSDNow For Notebooks

1) Zrestartuj komputer. W czasie restartowania wywołaj program

konfiguracyjny systemu, BIOS. BIOS można uaktywnić przez naciśnięcie specjalnego klawisza, takiego jak ESC, F1, F12 lub DELETE. Informacji o tym, który klawisz powinien zostać naciśnięty, należy szukać w dokumentacji dostarczonej przez producenta systemu.

2) W programie BIOS zmień kolejność urządzeń rozruchowych w taki

sposób, aby na pierwszym miejscu znajdował się napęd CD-ROM.

3) Zapisz ustawienia i zamknij program BIOS. Szczegółowe informacje

na temat konfigurowania programu BIOS można znaleźć w dokumentacji dostarczonej przez producenta systemu.

4) Zrestartuj komputer. Po zrestartowaniu powinien zostać wyświetlony

ekran programu Acronis True Image HD.

4. Na ekranie programu Acronis True Image HD wybierz ikonę Acronis True Image

HD (rysunek 6). Uwaga: wyświetlenie kolejnego ekranu może potrwać kilka minut. Rysunek 6. Program Acronis True Image HD

SSDNow For Notebooks

5. Na ekranie Pick a Task wybierz opcję Clone Disk (rysunek 7).

Rysunek 7. Ekran Pick a Task

6. Zostanie wyświetlony ekran Welcome to the Disk Clone Wizard! Kreator ułatwi

wykonanie pozostałych etapów procesu klonowania (rysunek 8). Aby kontynuować, kliknij przycisk Next. Rysunek 8. Kreator klonowania dysku

7. Wybierz tryb klonowania Automatic (rysunek 9). NIE wybieraj trybu Manual. Tryb

ręczny jest przeznaczony tylko dla zaawansowanych użytkowników. Kliknij przycisk Next. Rysunek 9. Tryby klonowania

Zostanie wyświetlony ekran Hard Disk Drives Structure (rysunek 10). Kliknij przycisk Next. Uwaga: Pierwotne partycje zostają przeskalowane odpowiednio do pojemności nowego napędu. Jeśli nowy napęd jest mniejszy niż napęd stosowany dotychczas, partycje zostaną odpowiednio pomniejszone. Jeśli nowy napęd jest większy niż napęd stosowany dotychczas, partycje zostaną proporcjonalnie powiększone. Rysunek 10. Struktura napędów

9. Przeczytaj informacje o operacjach, które wykona program Acronis True Image

HD (rysunek 12). Aby rozpocząć klonowanie, kliknij przycisk Proceed. Rysunek 11 . Operacje, które wykona program Acronis True Image HD

10. O procesie kopiowania danych informuje pasek postępu. Po zakończeniu

klonowania zostanie wyświetlone okno z informacją Disk Cloning was successful. Kliknij przycisk OK.

11. Wyjmij dysk CD z oprogramowaniem Acronis True Image HD i zamknij

program. System zostanie automatycznie zrestartowany. Rozruch nastąpi z nowego napędu SSD. Uwaga: dotychczas używany dysk twardy, teraz zainstalowany w osobnej kieszeni, może służyć jako dodatkowa pamięć masowa.
