MANUAL DE UTILIZADOR SNV125-S2BN KINGSTON

SSDNow For Notebooks Guia de Instalação Sua aquisição do SSDNow com Kit de Acessórios permitirá que você aproveite os benefícios do desempenho e confiabilidade aprimorados do sistema. Ele inclui todo o hardware e software necessário para substituir seu disco rígido interno de PC de seu notebook pela Unidade de Estado Sólido (SSD) SSDNow . O software Acronis® True Image HD, um programa de imagem que copia o conteúdo do disco rígido de um computador e carrega esse conteúdo em outra unidade de sistema, introduzirá você ao processo de clonagem. Esse software permite transferir seu Sistema Operacional e seus dados pessoais de seu atual disco rígido com sistema para o seu novo SSD. Quando o processo de clonagem do Acronis® True Image HD for concluído e os dados forem transferidos com sucesso para seu SSD, seu disco rígido poderá ser usado como uma unidade secundária para armazenamento de dados.

• O software fornecido nesse kit não oferece suporte para imagem/clonagem de disco RAID ou Spanned disk arrays. Existem ferramentas e funcionalidades incluídas no software Acronis que não se aplicam a esse pacote de produtos. Esse manual oferece instruções somente para a funcionalidade de Clonagem. Consulte o menu de “Ajuda” do Acronis, localizado no aplicativo de software, para obter instruções sobre o uso de qualquer outra funcionalidade de software. Document No. 4808066-001.A02 SSDNow Notebook Installation Guide 07-16-2009 SSDNow For Notebooks ÍNDICE Kit inclui: p. 3
• Ferramentas necessárias: p. 3
• Requesitos de sistema p. 4
• Precauções de manuseio p. 5
• Instalação de hardware p. 5
• Configuração e uso do Acronis® True Image HD p. 7

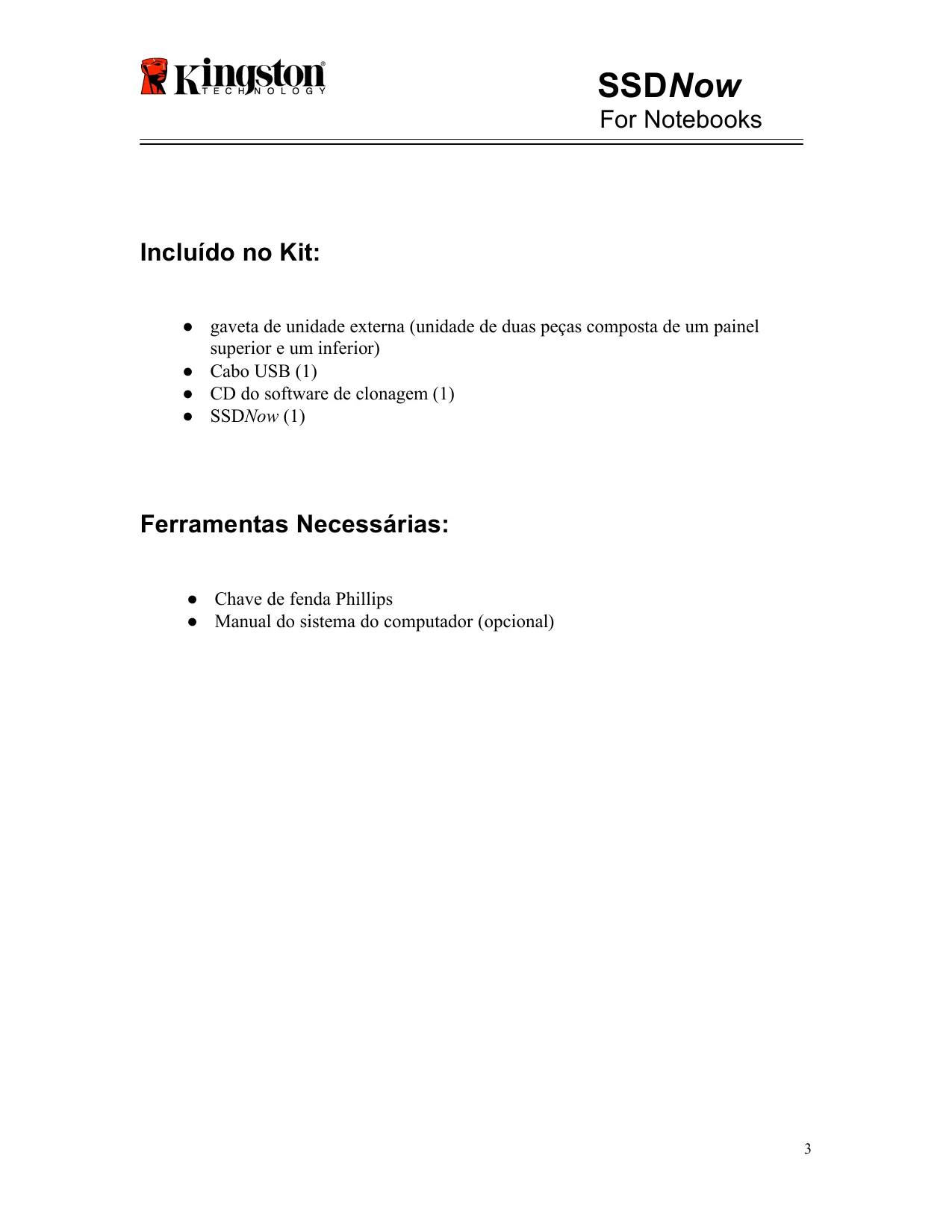

SSDNow For Notebooks Incluído no Kit: ● gaveta de unidade externa (unidade de duas peças composta de um painel superior e um inferior) ● Cabo USB (1) ● CD do software de clonagem (1) ● SSDNow (1) Ferramentas Necessárias: ● Chave de fenda Phillips ● Manual do sistema do computador (opcional)

SSDNow For Notebooks Requisitos de Sistema Sistema Operacional: Windows Vista® (SP1), Windows XP® (SP3) ou Windows 2000® (SP4) Processador Pentium ou superior 128MB RAM Unidade de CD-ROM ou DVD para criação de mídia inicializável ATENÇÃO: LEIA ANTES DE COMEÇAR A INSTALAÇÃO. ● Se o SSD fornecido nesse kit tiver capacidade maior que o disco rígido atualmente utilizado em seu sistema, consulte as Precauções de Manuseio. ● Se o SSD fornecido nesse kit tiver capacidade menor que o disco rígido atualmente utilizado em seu sistema, confirme que a capacidade utilizada do disco rígido com sistema não é maior do que a capacidade de seu novo SSD. Siga as seguintes etapas para determinar o Espaço Utilizado no seu disco rígido:

1) Vá para a área de desktop.

2) Dê dois cliques em Meu Computador (Computador no Vista) localizado no seu

desktop ou no Menu Iniciar.

3) Clique com o botão direito na unidade C: e selecione Propriedades. A janela

Propriedades da unidade C: aparecerá (Figura 1): Figura 1: Propriedades da unidade (C :) Se a capacidade utilizada for maior do que a capacidade do SSD, é necessário transferir parte dos seus dados, tais como imagens, filmes, música, etc., da unidade para uma fonte de dados alternativa (p.ex., disco rígido externo ou unidade USB) até que o espaço

SSDNow For Notebooks utilizado não seja maior do que 85% da capacidade do seu novo SSD. Isso ajudará a garantir o sucesso do processo de criação de imagem. O gráfico a seguir pode ser útil como um guia: 32GB Espaço Utilizado Ajustado de HDD 27GB ou menos 40GB 34GB ou menos 64GB 54GB ou menos Capacidade SSD 80GB 66GB ou menos 128GB 109GB ou menos 160GB 136GB ou menos 256GB 218GB ou menos 512GB 423GB ou menos Espaço Utilizado Ajustado de HDD = Capacidade SSD X 85% Após o processo de clonagem ser concluído com sucesso, esses arquivos podem ser transferidos de volta para o local original no disco rígido. Precauções de Manuseio Para evitar dano de eletricidade estática, observe as seguintes precauções: ● Deixe a unidade na embalagem anti-estática até que você esteja pronto para instalar o SSD. ● Vista uma pulseira e conecte a tira de aterragem com o gabinete do computador para minimizar eletricidade estática. ● Tome cuidado ao manusear a unidade. Não toque nos conectores. Instalação de Hardware Nota: Não instale o SSD na gaveta de unidade externa.

1. Transfira seu Disco Rígido para a Gaveta de Unidade Externa:

1) Desligue seu computador, desconecte a fonte de energia e remova a bateria de

2) Remova o disco rígido de seu notebook e desmonte o suporte da unidade de

sistema. (O suporte de unidade de sistema será usado mais tarde para instalar o SSD em seu notebook). Consulte a documentação do fabricante do sistema para obter instruções mais detalhadas.

SSDNow For Notebooks

3) Para abrir a gaveta de unidade externa, pressione para baixo o botão de soltar

(Figura 2a) e deslize os dois painéis para separá-los (Figura 2b). Release button Figura 2a: Pressione o botão de soltar. Figura 2b: Deslize os painéis para separá-los. A gaveta de unidade externa consiste de um painel superior afixado a um conector SATA de 22 pinos (Figura 3a) e um painel inferior (Figura 3b). Conector SATA Figura 3a: Painel superior Figura 3b: Painel inferior

SSDNow For Notebooks

5) Alinhe os painéis superior e inferior da gaveta e deslize-os juntos até ficarem

no lugar com um estalo (Figura 5). Figura 5: Posicione os painéis com um estalo.

2. Instale o SSD em seu Notebook e conecte a Gaveta de Unidade Externa:

1) Monte o SSD com o suporte de unidade de sistema e insira a unidade no

compartimento de unidade do seu notebook. Consulte a documentação do fabricante do sistema para obter instruções.

2) Usando o cabo USB fornecido, conecte o disco rígido de sistema (instalado no

suporte de unidade externa fornecido) ao seu notebook usando uma porta USB.

3) Agora você está pronto para copiar seus dados do disco rígido de sistema ao

SSD utilizando o CD de software de clonagem fornecido. Configure e Use o Acronis® True Image HD IMPORTANTE: ** É extremamente recomendável que você desinstale qualquer versão de teste do software Acronis antes de instalar as versões completas.

1. Coloque o CD do software Acronis True Image HD na unidade de CD-ROM do

2. Reinicialize o sistema.

3. O CD do Acronis True Image HD é um disco inicializável e iniciará a tela do

Acronis True Image HD. Nota: Se o sistema não iniciar a tela do Acronis True Image HD e, ao invés disso, inicializar no Windows ou não inicializar de todo, siga as seguintes etapas:

1) Reinicie o computador. Enquanto o sistema estiver reiniciando,

execute o programa de configuração de sistema (BIOS). O BIOS pode ser ativado pressionando uma tecla especial tal como ESC, F1, F12 ou

SSDNow For Notebooks DELETE. (Consulte a documentação do sistema do seu computador para saber a tecla correta).

2) Quando estiver no BIOS do sistema, modifique a ordem de

inicialização de modo que CD-ROM fique como o primeiro dispositivo de inicialização.

3) Salve as configurações e feche o BIOS. (Para obter instruções mais

detalhadas sobre configuração da BIOS, consulte a documentação do fabricante do seu sistema).

4) Reinicie o computador. Quando o computador reiniciar, ele deve

carregar agora a página Acronis True Image HD.

4. Selecione o ícone do Acronis True Image HD na tela do Acronis True Image HD

(Figura 6). Nota: A visualização da próxima tela pode levar alguns minutos. Figura 6: Acronis True Image HD

5. Selecione Clonar Disco na tela Escolher uma Tarefa (Figura 7)

Figura 7: Escolher uma Tarefa

6. .A tela Bem-vindo ao Assistente de Clonagem de Disco aparecerá e o assistente

orientará você no processo de clonagem (Figura 8). Clique Avançar para continuar. Figura 8: Assistente de Clonagem de Disco

7. Selecione Automático nas opções de modo de clonagem (Figura 9). NÃO

selecione o modo Manual. (O modo Manual deve ser usado apenas por usuários avançados). Clique em Avançar. Figura 9: Opções de modo de clonagem

A tela de Estrutura das Unidades de Disco Rígido aparecerá (Figura 10). Clique em Avançar. Nota: Os tamanhos das partições originais serão ampliados de acordo com o tamanho da nova unidade. Se a nova unidade for menor do que a unidade original, as partições serão reduzidas. Se a nova unidade for maior do que a unidade original, as partições serão ampliadas apropriadamente. Figura 10: Estrutura das Unidades de Disco Rígido

SSDNow For Notebooks

9. Revise as operações a serem executadas do Acronis True Image HD (Figura 11).

Clique Continuar para iniciar a clonagem. Figura 11: Operações do Acronis True Image HD

10. Uma barra de progresso de operação indicará que os dados estão sendo copiados.

Quando o processo de clonagem for concluído, aparecerá uma janela com a frase Clonagem de Disco concluída com sucesso. Clique em OK.

11. Remova o CD do software Acronis True Image HD e feche o programa. O

sistema automaticamente reinicializará usando a nova unidade SSD. Nota: O disco rígido de sistema, instalado na gaveta de unidade externa, agora pode ser usado como um dispositivo de armazenamento secundário.
