SNV125-S2BN - SSD KINGSTON - 무료 사용 설명서

사용 설명서 SNV125-S2BN KINGSTON

액세서리 키트가 딸린 SSDNow를 구입하시면, 시스템 성능 및 신뢰성을 한껏 높일 수 있습니다. 여기에는 노트북 PC의 내부 하드 드라이브를 SSDNow SSD (솔리드 스테이트 드라이브)와 교체하는 데 필요한 모든 하드웨어 및 소프트웨어가 포함되어 있습니다. 한 대의 컴퓨터 하드 디스크의 내용을 복사하여 다른 시스템 드라이브에 복사하는 이미징 프로그램인 Acronis® 트루 이미지 HD 소프트웨어*가 복제 프로세스를 처리합니다. 이 소프트웨어를 사용하면 운영 체제 및 개인 데이터를 현재 시스템의 하드 드라이브에서 새 SSD로 이동할 수 있습니다. Acronis® 트루 이미지 HD 복제 프로세스가 완료되고 데이터가 성공적으로 SSD로 옮겨지면, 하드 드라이브를 데이터 저장용 보조 드라이브로 사용할 수 있습니다.

이 키트에 제공된 소프트웨어는 RAID 또는 스팬 디스크 배열의 이미징/복제를 지원하지 Acronis 소프트웨어에는 이 번들 제품에 적용되지 않는 도구 및 기능이 들어 있습니다. 이 설명서는 복제 기능에 대한 사용법만 제공합니다. 기타 소프트웨어 기능의 사용법에 대한 설명은 소프트웨어 응용 프로그램에 있는 Acronis “도움말” 메뉴를 참조하십시오. Document No. 4808066-001.A02 SSDNow Notebook Installation Guide 07-16-2009 SSDNow For Notebooks

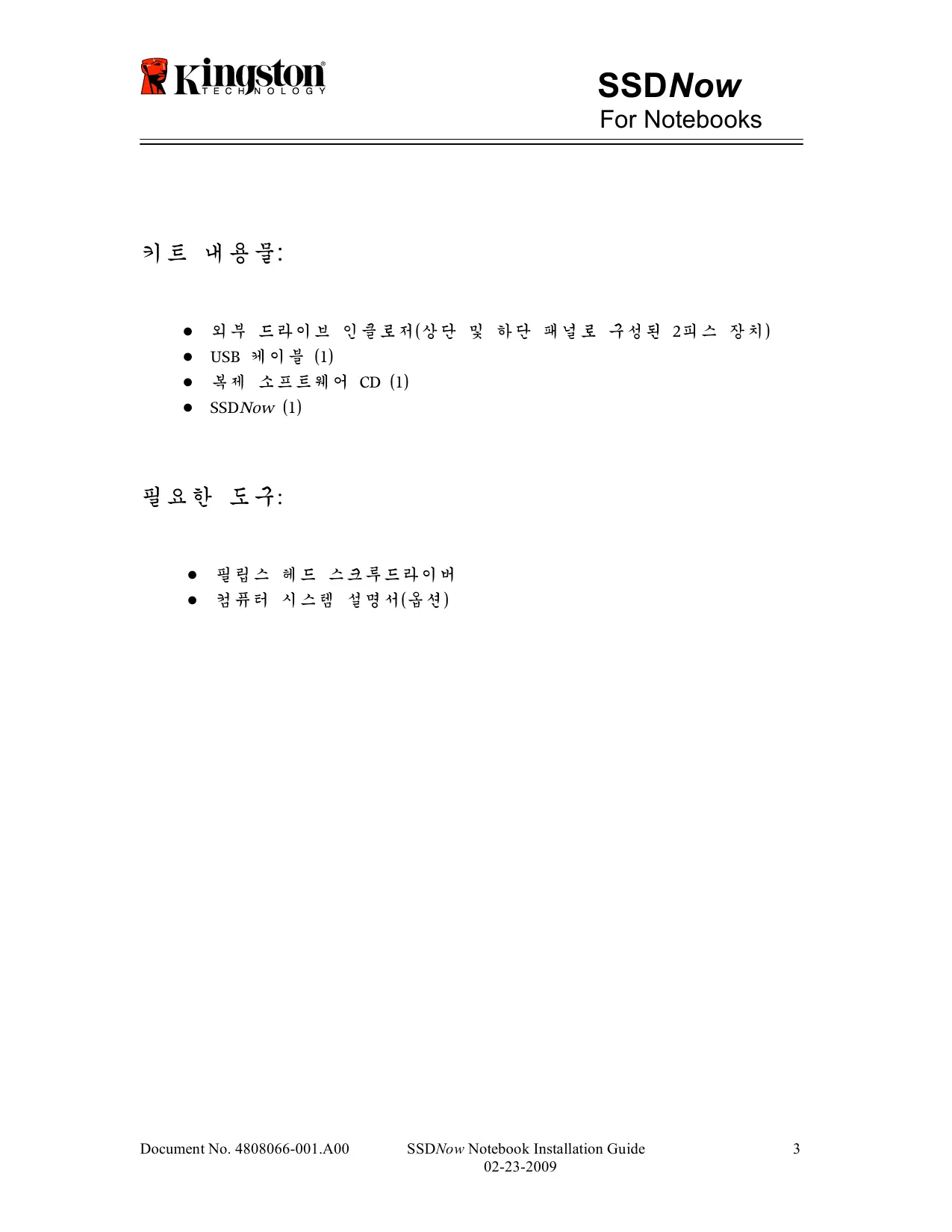

외부 드라이브 인클로저(상단 및 하단 패널로 구성된 2피스 장치) USB 케이블 (1) 복제 소프트웨어 CD (1) SSDNow (1)

● 필립스 헤드 스크루드라이버 ● 컴퓨터 시스템 설명서(옵션) Document No. 4808066-001.A00 SSDNow Notebook Installation Guide 02-23-2009

운영 체제: Windows Vista® (SP1), Windows XP® (SP3) 및 Windows 2000® (SP4) 펜티엄 프로세서 이상 128MB RAM 부팅 가능한 미디어를 만들 수 있는 CD-ROM 또는 DVD 드라이브 주의: 설치하기 전에 읽어 보십시오. ● 이 키트에 제공된 SSD가 현재 시스템의 하드 드라이브보다 용량이 큰 경우, 취급 시 주의사항으로 넘어 가십시오. ● 이 키트에 제공된 SSD가 현재 시스템의 하드 드라이브보다 용량이 작은 경우, 시스템의 하드 드라이브에서 사용된 용량이 새 SSD의 용량보다 작은지 확인하십시오. 하드 드라이브에서 사용된 공간을 확인하려면 다음 단계를 수행하십시오.

1) 컴퓨터를 부팅하여 바탕화면을 엽니다.

2) 바탕화면에 위치한 내 컴퓨터(Vista의 경우) 또는 시작 메뉴의 내

3) C: 드라이브를 마우스 오른쪽 버튼으로 클릭한 다음 속성을

선택합니다. C: 드라이브에 대한 속성 창이 표시됩니다(그림 1). 그림1: (C :) 드라이브 속성 사용된 용량이 SSD 용량보다 큰 경우, 사용된 공간이 SSD 용량의 85% 이하가 될 때까지 그림, 영화, 음악 등과 같은 데이터의 일부를 드라이브에서 다른 Document No. 4808066-001.A00 SSDNow Notebook Installation Guide 02-23-2009

SSDNow For Notebooks 데이터 소스(예: 외부 하드 드라이브 또는 USB 드라이브)로 이동해야 합니다. 이렇게 조치해야 이미징 프로세스가 성공적으로 완료될 수 있습니다. 다음 그림을 참조하면 도움이 될 것입니다. SSD 용량 HDD의 조정된 사용 공간 64GB 54GB 이하 40GB 34GB 이하 64GB 54GB 이하 80GB 66GB 이하 128GB 109GB 이하 160GB 136GB 이하 256GB 218GB 이하 512GB 423GB 이하

HDD의 조정된 사용 공간 = SSD 용량 X 85%

복제 프로세스가 성공적으로 완료되면, 이 파일들을 다시 하드 드라이브의 원래 위치로 이동할 수 있습니다.

정전기에 의한 손상을 방지하려면, 다음 주의사항을 따르십시오. ● SSD를 설치하기 전까지는 드라이브를 정전기 방지 케이스에 넣어 ● 손목 띠를 착용하고 접지 스트랩을 컴퓨터 케이스에 연결하여 정전기를 최소화하기 하십시오. ● 드라이브를 취급할 때 주의를 기울이십시오. 커넥터를 건드리지 마십시오.

참고: SSD를 외부 드라이브 인클로저에 설치하지 마십시오.

1. 하드 드라이브를 외부 드라이브 인클로저로 전송하는 방법:

1) 컴퓨터의 전원을 끄고 전원을 분리한 다음 노트북에서 배터리 팩을

2) 시스템 하드 드라이브를 노트북에서 제거한 다음 시스템 드라이브

브래킷을 분해합니다. (시스템 드라이브 브래킷은 추후 SSD를 노트북에 설치할 때 사용됩니다.) 연결 방법은 시스템 제조업체의 설명서를 참조하십시오. Document No. 4808066-001.A00 SSDNow Notebook Installation Guide 02-23-2009

SSDNow For Notebooks

3) 외부 드라이브 인클로저를 열려면 릴리스 버튼을 누른 상태에서

(그림 2a) 패널 두 개를 따로 밀어 넣습니다 (그림 2b). Release button 그림2a: 릴리스 버튼을 누릅니다 그림2b: 패널을 따로 밀어 넣습니다. 외부 드라이브 인클로저는 22PIN SATA 커넥터 (그림 3a)에 붙어 있는 상단 패널 및 하단 패널 (그림 3b)로 구성되어 있습니다. SATA 커넥터 그림3a: 상단 패널 그림3b: 하단 패널

4) 시스템 하드 드라이브를 외부 드라이브 인클로저와 함께 조립하려면

시스템 하드 드라이브의 핀을 22PIN SATA 커넥터에 맞춘 다음 드라이브가 안전하게 제 위치에 올 때까지 두 개를 함께 밀어 넣습니다(그림 4). 그림4: 22PIN SATA 커넥터에 안전하게 연결된 하드 드라이브. Document No. 4808066-001.A00 SSDNow Notebook Installation Guide 02-23-2009

SSDNow For Notebooks

5) 인클로저의 상단 및 하단 패널을 맞춘 다음 딸깍 소리가 날 때까지

밀어 넣습니다(그림 5). 그림5: 제 위치에서 딸깍 소리가 난

2. SSD를 노트북에 설치한 다음 외부 드라이브 인클로저를 연결하는 방법:

1) SSD를 시스템 드라이브 브래킷과 조립한 다음 드라이브를 노트북

드라이브 베이에 삽입합니다. 연결 방법은 시스템 제조업체의 설명서를 참조하십시오.

2) 공급된 USB 케이블을 사용할 경우, USB 포트를 통해 시스템 하드

드라이브(공급된 외부 드라이브 인클로저에 설치되어 있음)를 노트북에 연결합니다.

3) 이제 제공된 복제 소프트웨어 CD를 사용하여 데이터를 시스템 하드

드라이브에서 SSD로 복사할 수 있습니다. Acronis® 트루 이미지 HD 설치 및 사용 중요 사항: ** Acronis 풀 버전을 설치하기 전에 Acronis 시험 버전을 설치 제거하는 것이 좋습니다.

1. 시스템의 CD-ROM 드라이브에 Acronis 트루 이미지 HD 소프트웨어 CD를

3. Acronis 트루 이미지 HD CD가 부팅 디스크로서, Acronis 트루 이미지

HD 화면에 부팅됩니다. 참고: 시스템이 Acronis 트루 이미지 HD 화면 대신 Windows에 부팅되거나 부팅에 실패한 경우 다음을 수행하십시오. Document No. 4808066-001.A00 SSDNow Notebook Installation Guide 02-23-2009

SSDNow For Notebooks

1) 컴퓨터를 다시 시작 합니다. 시스템을 다시 시작하는 동안

시스템 설치 프로그 램(BIOS)를 실행합니다. ESC, F1, F12

또는 DELETE 등의 특수 키를 누르면 시스템 BIOS를 활성화할 수 있습니 다. (올바른 키는 시스템 제조업체의 설명서를 참조하십시 오.)

2) 시스템 BIOS 에 있는 동안, CD-ROM이 첫 번째 부팅 장치가

3) 설정 내용을 저장하 고 BIOS를 종료합니다. (BIOS 구성에

대한 자세한 내용은 컴퓨터 시스 템 설명 서를

4) 컴퓨터를 다시 시작 합니다. 컴퓨터를 다시 시작할 때

이번에는 Acronis 트루 이미지 HD 페이 지에 부팅되어야

4. Acronis 트루 이미지 HD 화면 (그림 6)에서 Acronis 트루 이미지 HD

아이콘을 선택합니다. 참고: 다음 화면이 나타나기까지 몇 분이 소요될 수 있습 니다. 그림6: Acr onis 트루 이미지 H D Document No. 4808066-001.A00 SSDNow Notebook Installation Guide 02-23-2009

5. 작업 선택 화면(그림7)에서 복제 디스크를 선택합니다.

6. 디스크 복제 마법사 시작! 화면이 나타나고 마법사가 복제 과정을

설명해줍니다(그림 8). 다음을 클릭하여 계속합니다. 그림8: 디스크 복제 마법사 Document No. 4808066-001.A00 SSDNow Notebook Installation Guide 02-23-2009

SSDNow For Notebooks

7. 복제 모드 옵션에서 자동을 선택합니다 (그림 9). 수동 모드를

선택하지 마십시오. (고급 사용자만 수동 모드를 사용해야 합니다.)

하드 디스크 드라이브 구조 화면이 나타납니다 (그림 10). 다음을 참고: 원래 파티션 크기는 새 드라이브 크기에 따라 비율이 조정됩니다. 새 드라이브의 크기가 원래 드라이브 크기보다 작을 경우 파티션도 따라서 축소됩니다. 새 드라이브의 크기가 원래 드라이브 크기보다 클 경우 파티 션도 따라서 확대됩니다. 그림10 : 하드 디스크 드라이브 구조 Document No. 4808066-001.A00 SSDNow Notebook Installation Guide 02-23-2009

SSDNow For Notebooks

9. 수행할 Acronis 트루 이미지 HD 작동법을 검토합니다 (그림 11). 계속을

클릭하여 복제를 시작합니다. 그림11 : A cr onis 트루 이미지 HD 작동법

10. 작동 프로그레스 바가 데이터 복사 진행 상황을 표시합니다. 복제

과정이 완료되면, 디스크 복제 성공 창이 표시됩니다. 확인을

11. Acronis 트루 이미지 HD 소프트웨어 CD를 빼고 프로그램을 종료합니다.

시스템이 자동으로 새 SSD 드라이브에 다시 부팅됩니다. 참고: 외부 드라이브 인클로저에 설치 된 시스템 하드 드라이브는 이제 보조 저장 장치로 사용할 수 있습 니다. Document No. 4808066-001.A00 SSDNow Notebook Installation Guide 02-23-2009
