SSD 데스크탑 / 노트북 설치 안내서

SSD와 액세서리 키트 구입으로 시스템 성능 및 신뢰성 향상에 따른 혜택을 누리실 수 있습니다. 기존 내부 하드 드라이브를 SSD 솔리드 스테이트 드라이브(SSD)로 교체하는 데 필요한 모든 하드웨어와 소프트웨어가 포함되어 있습니다. 컴퓨터 하드 디스크의 내용을 복사하여 다른 시스템 드라이브에 로드하는 이미징 프로그램인 Acronis® True Image HD 소프트웨어*가 복제 과정을 안내합니다. 이 소프트웨어를 사용하면 운영 체제 및 개인적 데이터를 현재의 시스템 하드 드라이브에서 새 SSD로 이동할 수 있습니다. Acronis® True Image HD 복제 과정이 완료되고 데이터가 성공적으로 SSD에 이동되면 하드 드라이브를 데이터 저장용 이차 드라이브로 사용할 수 있습니다.

이 키트에 제공된 소프트웨어는 RAID 또는 스팬 디스크 배열의 이미징/복제를 지원하지 않습니다. Acronis 소프트웨어에는 이 제품 번들에 적용되지 않는 도구 및 기능이 포함되어 있습니다. 이 안내서는 복제 기능에 대한 지침만 제공합니다. 기타 소프트웨어 기능의 사용에 대한 지침은 소프트웨어 응용 프로그램에 있는 Acronis “도움말” 메뉴를 참조하십시오.

문서번호 4900036-001.A00 02-3-2010

이 기기는 파트 15 FCC 규칙을 준수합니다. 이 기기는 다음 두 가지 조건 하에서 작동됩니다: (1) 이 기기는 유해 간섭을 야기해서는 안 됩니다. (2) 이 기기는 원하지 않는 작동을 야기할 수 있는 간섭을 포함하여 수신된 모든 간섭을 수용해야 합니다. 이 장비는 FCC 규칙의 파트 15에 따라 테스트되었으며 B급 디지털 기기에 대한 제한을 준수하는 것으로 판정되었습니다. 이러한 제한은 주거지 설치시 유해 간섭에 대한 합리적인 보호를 제공하기 위한 것입니다. 이 장비는 무선 주파수 에너지를 생성, 사용하며 방사할 수 있기 때문에 지침에 따라 설치 및 사용하지 않으면 무선 통신에 유해한 간섭을 야기할 수 있습니다. 그러나 특정 설치에서 간섭이 발생하지 않는다고 보증할 수 없습니다. 이 장비가 라디오 또는 텔레비전 수신에 유해한 간섭을 야기하는 경우(장비를 끄고 켬으로써 판단 가능), 사용자는 다음 방법 중 한 가지 이상을 시도하여 간섭을 시정할 것을 권장합니다:    

수신 안테나의 방향 또는 위치를 바꿉니다. 장비와 수신기 사이의 거리를 멀어지게 합니다. 수신기와 이 장비를 각각 다른 회로의 콘센트에 연결합니다. 판매대리점 또는 숙련된 라디오/TV 기술자에게 도움을 요청합니다.

SSD 데스크탑 / 노트북 목차 키트 내용물: 4 필요한 공구: 4 시스템 요구 사항 5 취급 주의사항 6 데스크탑 지침 8 하드웨어 설치 8 Acronis® True Image HD 설치 및 사용 9 “하드 드라이브 부팅 우선순위” 설정 14 노트북 지침 15 하드웨어 설치 15 Acronis® True Image HD 설치 및 사용 16

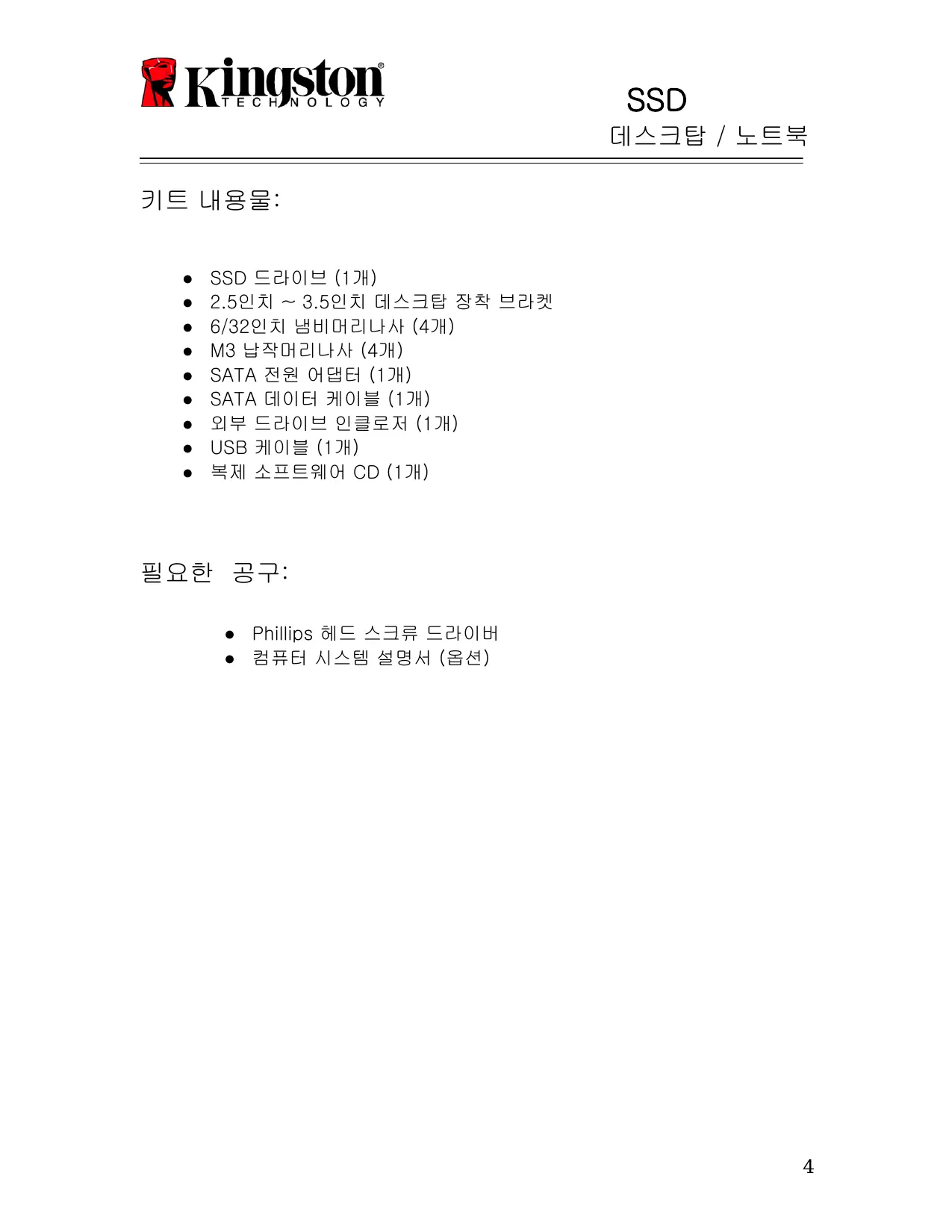

SSD 데스크탑 / 노트북 키트 내용물: ● ● ● ● ● ● ● ● ●

SSD 드라이브 (1개) 2.5인치 ~ 3.5인치 데스크탑 장착 브라켓 6/32인치 냄비머리나사 (4개) M3 납작머리나사 (4개) SATA 전원 어댑터 (1개) SATA 데이터 케이블 (1개) 외부 드라이브 인클로저 (1개) USB 케이블 (1개) 복제 소프트웨어 CD (1개)

필요한 공구: ● Phillips 헤드 스크류 드라이버 ● 컴퓨터 시스템 설명서 (옵션)

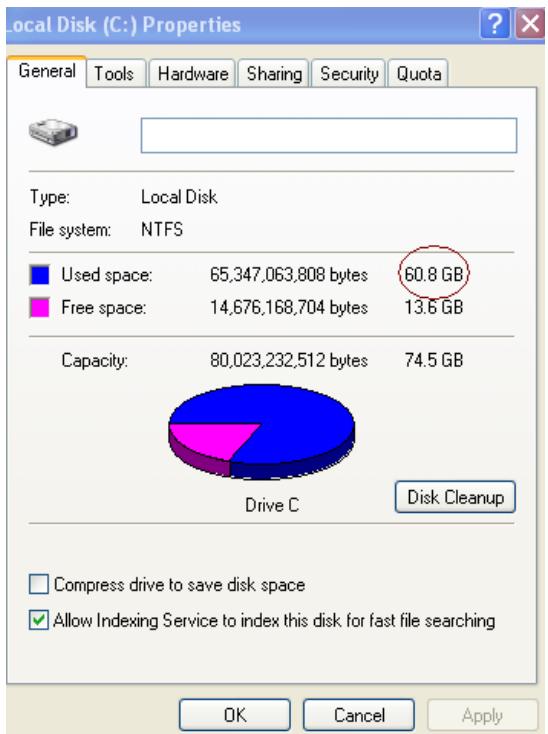

시스템 요구 사항  운영 체제: Windows® 7, Windows Vista (SP1), Windows XP (SP3) 및 Windows 2000 (SP4)  펜티엄 이상의 프로세서  128MB RAM  부팅 가능한 미디어 생성용 CD 드라이브  데스크탑 설치를 위해 사용 가능한 SATA 커넥터  데스크탑 설치를 위해 사용 가능한 3.5인치 드라이브 베이 주의: 설치 시작 전에 읽어보십시오. ● 이 키트에 제공된 SSD가 현재 시스템의 하드 드라이브 용량보다 더 큰 경우에는 취급 주의사항으로 넘어가십시오. ● 이 키트에 제공된 SSD가 현재 시스템의 하드 드라이브 용량보다 더 작은 경우에는 시스템 하드 드라이브에서 사용된 용량이 새 SSD의 용량보다 더 크지 않은지 확인하십시오. 다음 절차를 수행하여 시스템 하드 드라이브에서 사용 중인 공간을 확인하십시오: 1) 컴퓨터를 바탕화면에 부팅합니다. 2) 바탕화면에 위치한 또는 시작 메뉴를 통해 컴퓨터(내 컴퓨터)를 더블클릭합니다. 3) 오른쪽 버튼으로 C: 드라이브를 클릭하고 속성을 선택합니다. C: 드라이브용 속성 창이 나타납니다(그림 1):

사용 중인 용량이 SSD의 용량보다 큰 경우에는 사용 중인 공간이 새 SSD 용량의 85% 이하가 될 때까지 드라이브에서 사진, 영화, 음악 등과 같은 데이터의 일부를 대체 데이터 소스(예를 들어, 외부 하드 드라이브 또는 USB 드라이브)로 이동해야 합니다. 그렇게 하면 이미징 과정이 성공적으로 완료될 것입니다. 다음 표가 가이드로서 유용할 수 있습니다:

조정된 HDD 사용 중인 공간 27GB 이하

조정된 HDD 사용 중인 공간 = SSD 용량 X 85%

복제 과정이 성공적으로 완료된 후 이 파일들을 하드 드라이브의 원래 위치로 다시 이동할 수 있습니다.

정전기로 인한 손상을 예방하기 위해 다음 주의사항을 준수하십시오: ● SSD 설치 준비가 될 때까지 드라이브를 정전기 방지 용기에 보관하십시오. ● 정전기를 최소화하기 위해 손목띠를 착용하고 접지 스트랩을 컴퓨터 케이스에 연결하십시오. ● 드라이브 취급 시 조심하십시오. 커넥터를 건드리지 마십시오.

데스크탑 지침 하드웨어 설치 1. 컴퓨터 전원을 끄고 전원을 분리하십시오. 2. 시스템 제조업체의 지침에 따라 시스템 섀시 커버를 벗기십시오. 3. 브라켓의 장착 나사 구멍을 SSD의 구멍에 맞추고 제공된 M3 납작머리나사를 삽입하여 제공된 2.5인치~3.5인치 장착 브라켓을 SSD에 부착하십시오. 4. 컴퓨터 내부의 사용 가능한 3.5인치 드라이브 베이를 찾아서 제공된 6/32인치 냄비머리나사를 사용하여 SSD를 설치하십시오. 참고: 시스템에서 드라이브 베이와 함께 사용될 고유 섀시 나사, 레일 또는 브라켓 시스템이 필요할 수 있습니다. 이 경우 컴퓨터 섀시와의 호환성을 위해 해당 하드웨어를 2.5인치~3.5인치 장착 브라켓에 부착하십시오. 지침은 시스템 제조업체의 설명서를 참조하십시오. 5. 제공된 SATA 데이터 케이블의 한쪽 끝을 컴퓨터의 마더보드 또는 SATA 호스트 어댑터에 있는 SATA 인터페이스 커넥터에 연결하십시오. (그림 2)는 마더보드에 장착된 것과 같은 SATA 커넥터의 예입니다.

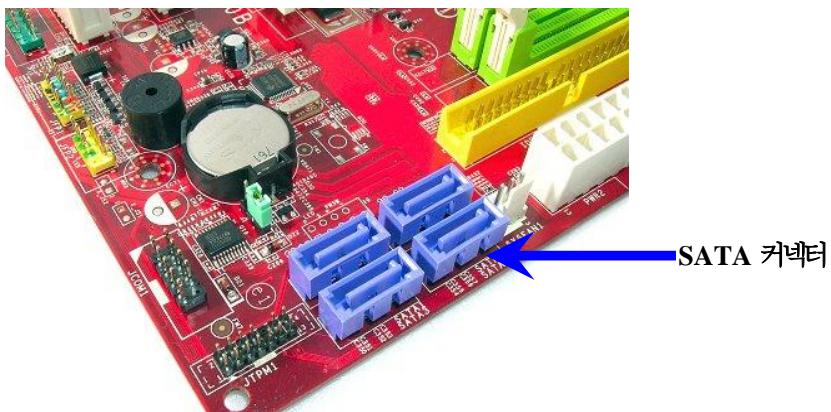

그림 2: 4개의 SATA 커넥터를 포함한 데스크탑 PC 마더보드. 시스템마다 커넥터의 수가 다릅니다.

참고: SATA 커넥터는 정확한 방향으로 연결하기 위해 표시를 했습니다. 6. SATA 인터페이스 케이블의 다른쪽 끝을 SSD에 연결하십시오. 7. 제공된 전원 케이블 또는 전원 어댑터를 SSD에 연결하십시오. 8. 이제 제공된 복제 소프트웨어를 사용하여 시스템 하드 드라이브에서 SSD로 데이터를 복사할 준비가 되었습니다. 8

Acronis® True Image HD 설치 및 사용 중요: Acronis 소프트웨어의 정식 버전을 설치하기 전에 반드시 평가판을 제거하십시오! 1. Acronis True Image HD 소프트웨어를 시스템 CD-ROM 드라이브에 삽입하십시오. 2. 시스템을 다시 시작하십시오. 3. Acronis True Image HD CD는 부팅 가능한 디스크이며 Acronis True Image HD 화면에 부팅됩니다. 참고: 시스템이 Acronis True Image HD 화면에 부팅되지 않고 Windows에 부팅되면 다음 절차를 수행하십시오: 1) 컴퓨터를 다시 시작하십시오. 시스템이 다시 시작되는 동안 시스템 설치 프로그램(BIOS)을 실행하십시오. BIOS는 ESC, F1, F12 또는 DELETE와 같은 특수 키를 눌러 활성화할 수 있습니다. (정확한 키는 시스템 제조업체의 설명서를 참조하십시오.) 2) 시스템 BIOS를 설정하는 동안 CD-ROM이 첫 번째 부팅 기기가 되도록 부팅 순서를 변경하십시오. 3) 설정을 저장하고 BIOS를 종료하십시오. (BIOS 구성에 대한 상세 지침은 시스템 제조업체의 설명서를 참조하십시오.) 4) 컴퓨터를 다시 시작하십시오. 컴퓨터를 다시 시작하면 이제 Acronis True Image HD 페이지로 부팅됩니다.

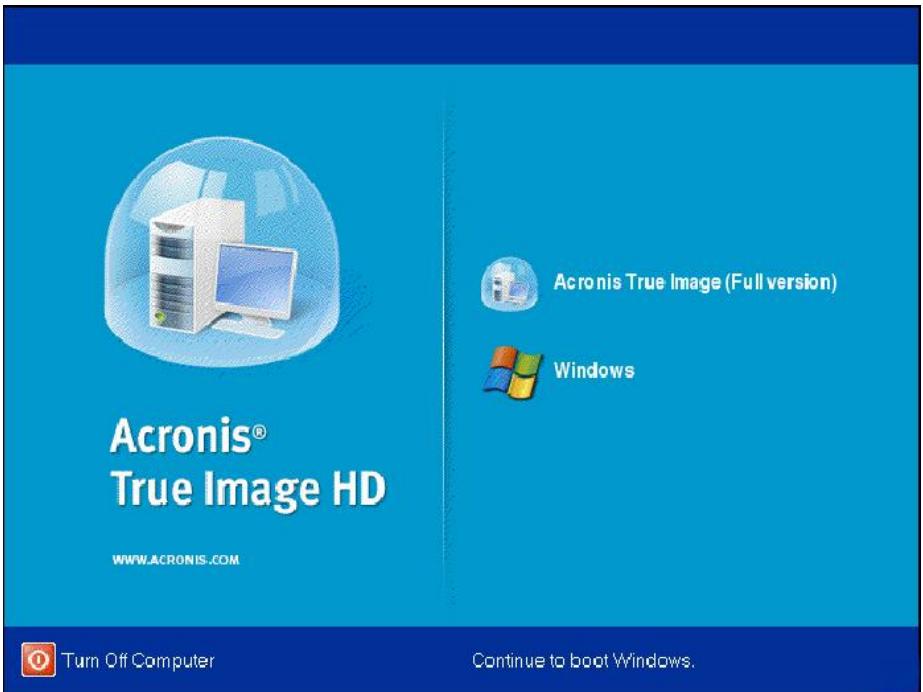

4. Acronis True Image HD 화면에서 Acronis True Image 아이콘을 선택하십시오(그림 3). 참고: 다음 화면이 나타나는 데 몇 분 걸릴 수 있습니다.

그림 3: Acronis True Image HD

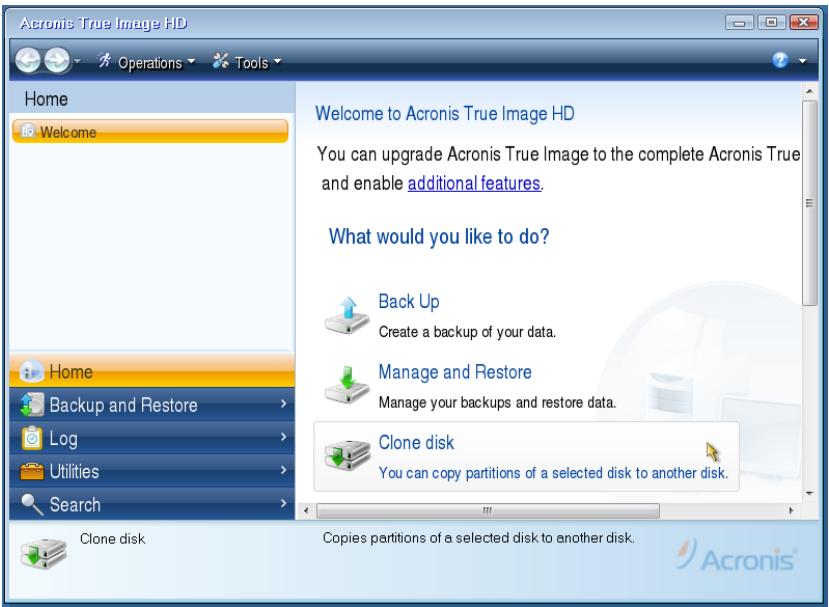

5. 디스크 복제를 선택하십시오(그림 4).

참고: “이 프로그램은 두 개 이상의 드라이브와 함께 작동하도록 설계되었습니다”라는 오류 메시지가 표시되는 경우 하드 드라이브와 SSD에 대한 연결을 모두 확인하십시오. SATA 데이터 케이블 및 전원 케이블이 드라이브와 마더보드에 연결되어 있는지 확인하십시오. 모두 연결된 경우에도 시스템 BIOS에 여분의 SATA 포트가 켜져 있지 않거나 활성화되어 있지 않을 수 있습니다. 이 경우 다음을 수행하십시오: 1) 컴퓨터를 다시 시작하십시오. 시스템이 다시 시작하는 동안 ESC, F1, F12 또는 DELETE와 같은 특수 키를 계속 눌러 시스템 설치 프로그램(BIOS)을 활성화하십시오. (정확한 키는 컴퓨터 시스템의 설명서를 참조하십시오.) 2) 시스템 BIOS를 설정하는 동안“드라이브 또는 하드 드라이브”라고 적힌 항목을 찾으십시오. 키보드의 화살표 키를 사용하여 이 필드를 선택하고 Enter를 누르십시오. 여기서 SATA 포트를 선택하고 값을 “On” 또는 “사용”로 변경하여 여분의 SATA 포트를 활성화하거나 켤 수 있습니다. 최상의 결과를 위해 이 과정에서 모든 SATA 포트를 활성화하거나 켜는 것이 좋습니다. 이렇게 설정해도 시스템에 해롭지 않습니다. 3) ESC 키를 눌러 BIOS를 종료하십시오. 메시지가 나타나면 변경사항을 저장하십시오. 4) 컴퓨터를 다시 시작하고 소프트웨어 CD에 부팅하여 복제 과정을 다시 시도하십시오.

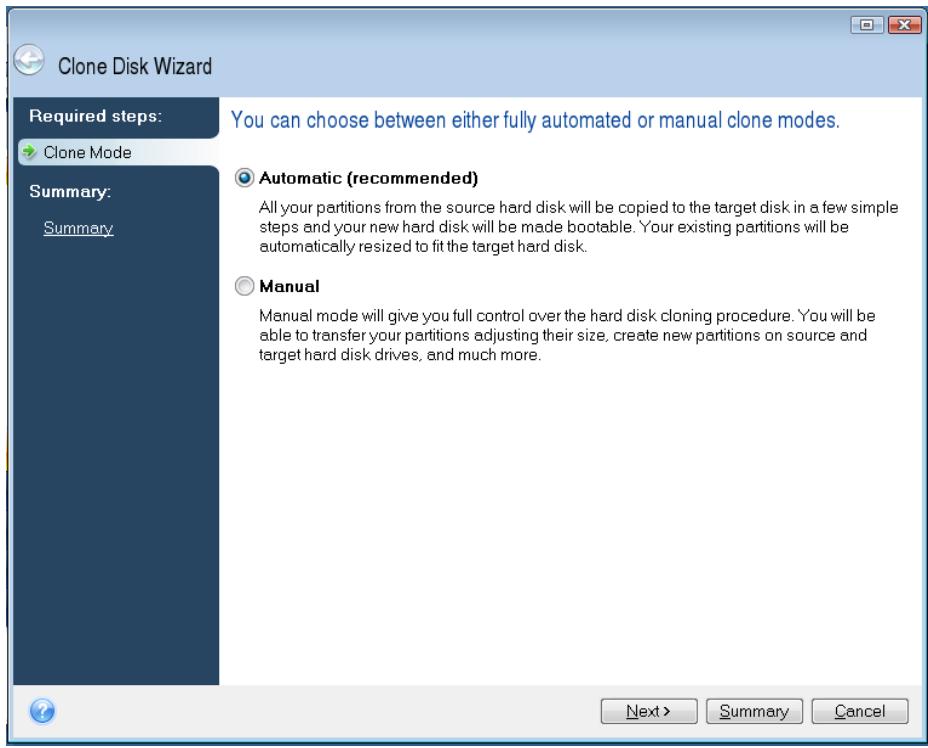

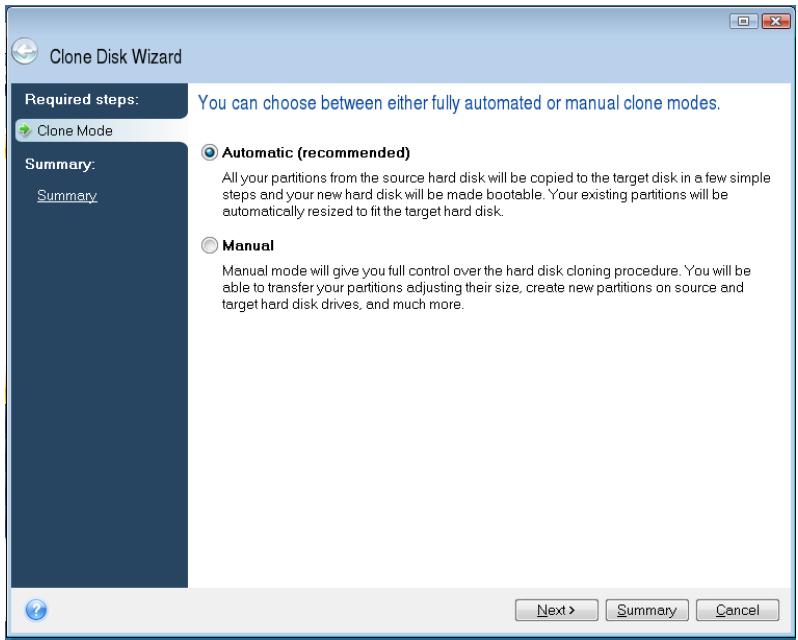

6. 복제 모드 옵션에서 자동을 선택하십시오(그림 5). 수동 모드를 선택하지 마십시오. (수동 모드는 고급 사용자만 사용해야 합니다!) 다음을 클릭하십시오.

SSD 데스크탑 / 노트북 7. 메시지가 나타나면 소스 및 대상 디스크를 선택하십시오. 다음을 클릭하여 계속하십시오. 8. 하드 디스크 드라이브 구조 화면이 나타납니다(그림 6). 진행을 클릭하십시오. 참고: 새 드라이브 용량에 따라 원래의 파티션 크기가 조정됩니다. 새 드라이브의 공간이 원래 드라이브보다 작은 경우에는 파티션이 축소됩니다. 새 드라이브의 공간이 원래 드라이브보다 큰 경우에는 파티션이 비례적으로 확대됩니다.

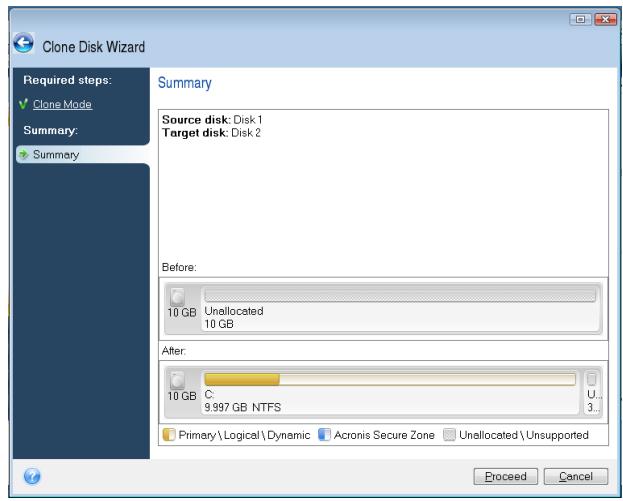

그림 6: 하드 디스크 드라이브 구조

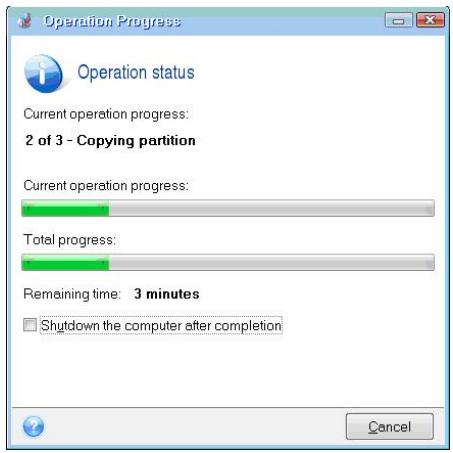

9. 작업 진행률 표시줄이 데이터가 복사되고 있음을 나타냅니다(그림 7). 복제 과정이 완료되면 디스크 복제가 성공했음 창이 나타납니다. 확인을 클릭하십시오.

그림 7: Acronis 작업 진행 진행률

10.Acronis True Image HD 소프트웨어 CD를 꺼내고 프로그램을 종료하십시오. 13

“하드 드라이브 부팅 우선순위” 설정 시스템이 이제 두 개의 부팅 가능 드라이브로 구성되었습니다. 새 SSD 드라이브에서 부팅하려면 시스템 BIOS에 들어가서 “하드 드라이브 부팅 우선순위”를 설정하여 새 SSD 드라이브가 먼저 부팅되도록 설정해야 합니다. 다음 절차를 수행하십시오: 1. 컴퓨터를 다시 시작하십시오. 시스템이 다시 시작하는 동안 ESC, F1, F12 또는 DELETE 와같은 특수 키를 계속 눌러 시스템 설치 프로그램(BIOS)을 활성화하십시오. (정확한 키는 컴퓨터 시스템의 설명서를 참조하십시오.) 2. BIOS를 설정하는 동안“SSDxxxx”라는 디스크가 첫 번째 위치에 있도록 “하드 드라이브 부팅 우선순위”를 변경하십시오. 3. ESC 키를 눌러 BIOS를 종료하십시오. 메시지가 나타나면 변경사항을 저장하십시오. 4. 컴퓨터를 다시 시작하십시오. 컴퓨터를 다시 시작하면 이제 새 SSD 드라이브로 부팅됩니다. 참고: 원래의 시스템 하드 드라이브를 이제 데이터 저장용 이차 데이터 디스크로 사용할 수 있으며 내 컴퓨터(Vista의 경우 컴퓨터)를 통해 볼 수 있습니다.

하드웨어 설치 참고: SSD를 외부 드라이브 인클로저에 설치하지마십시오. 1. 시스템 하드 드라이브를 외부 드라이브 인클로저로 이전하십시오: 1) 컴퓨터 전원을 끄고 전원을 분리한 다음 노트북에서 배터리 팩을 제거하십시오. 2) 노트북에서 시스템 하드 드라이브를 제거하고 시스템 드라이브 브라켓을 분해하십시오. (시스템 드라이브 브라켓은 나중에 SSD를 노트북에 설치할 때 사용합니다.) 상세 지침은 시스템 제조업체의 설명서를 참조하십시오. 3) 외부 시스템 하드 드라이브를 외부 드라이브 인클로저에 삽입하십시오. 2. SSD를 노트북에 설치하고 외부 드라이브 인클로저를 부착하십시오: 1) SSD를 시스템 드라이브 브라켓과 함께 조립하여 노트북의 드라이브 베이에 삽입하십시오. 지침은 시스템 제조업체의 설명서를 참조하십시오. 2) 제공된 USB 케이블을 사용하여 시스템 하드 드라이브(제공된 외부 드라이브 인클로저에 설치되어 있음)를 USB 포트를 통해 노트북에 연결하십시오. 3) 이제 제공된 복제 소프트웨어를 사용하여 시스템 하드 드라이브에서 SSD로 데이터를 복사할 준비가 되었습니다.

Acronis® True Image HD 설치 및 사용 중요 사항: Acronis 소프트웨어의 정식 버전을 설치하기 전에 평가판을 제거할 것을 적극 권장합니다. 1. Acronis True Image HD 소프트웨어를 시스템 CD-ROM 드라이브에 삽입하십시오. 2. 시스템을 다시 시작하십시오. 3. Acronis True Image HD CD는 부팅 가능한 디스크이며 Acronis True Image HD 화면에 부팅됩니다. 참고: 시스템이 Acronis True Image HD 화면에 부팅되지 않고 Windows에 부팅되거나 또는 전혀 부팅되지 않으면 다음 절차를 수행하십시오: 1) 컴퓨터를 다시 시작하십시오. 시스템이 다시 시작하는 동안 시스템 설치 프로그램(BIOS)을 실행하십시오. 시스템 BIOS는 ESC, F1, F12 또는 DELETE 같은 특수 키를 눌러 활성화할 수 있습니다. (정확한 키는 컴퓨터 시스템의 설명서를 참조하십시오.) 2) 시스템 BIOS를 설정하는 동안 CD-ROM이 첫 번째 부팅 기기가 되도록 부팅 순서를 변경하십시오. 3) 설정을 저장하고 BIOS를 종료하십시오. (BIOS 구성에 대한 상세 지침은 컴퓨터 시스템의 설명서를 참조하십시오.) 4) 컴퓨터를 다시 시작하십시오. 컴퓨터를 다시 시작하면 이제 Acronis True Image HD 페이지로 부팅됩니다.

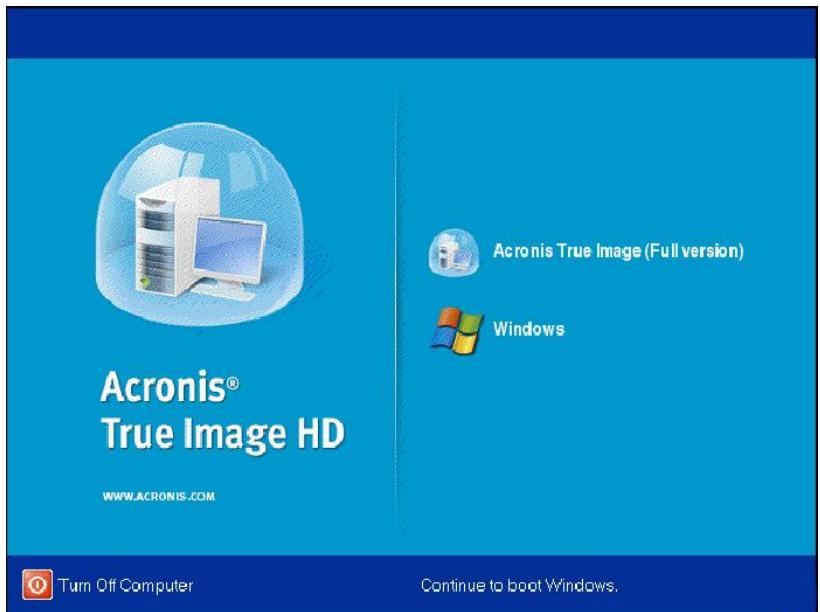

4. Acronis True Image HD 화면에서 Acronis True Image 아이콘을 선택하십시오 (그림 8). 참고: 다음 화면이 나타나는 데 몇 분 걸릴 수 있습니다.

그림 8: Acronis True Image HD

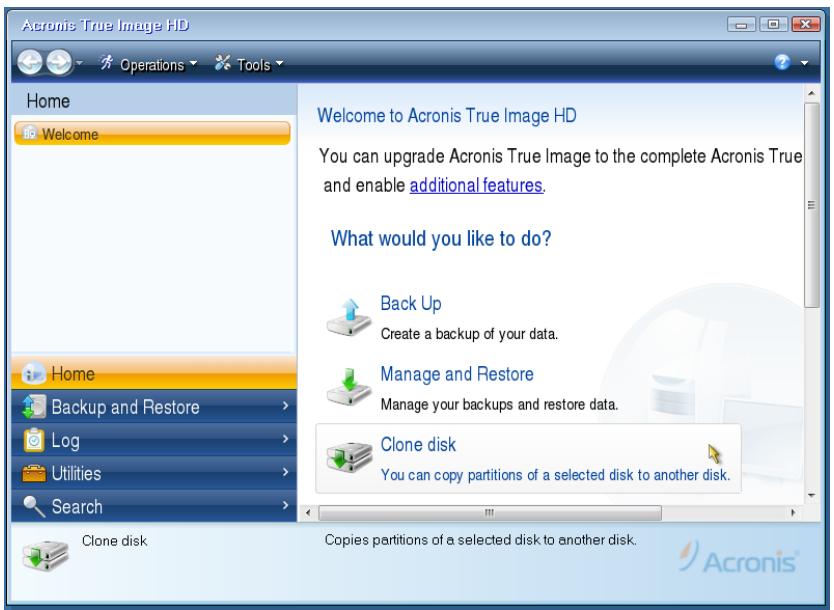

5. 디스크 복제를 선택하십시오(그림 9).

6. 복제 모드 옵션에서 자동을 선택하십시오(그림 10). 수동 모드를 선택하지 마십시오. (수동 모드는 고급 사용자만 사용해야 합니다.) 다음을 클릭하십시오.

7. 메시지가 나타나면 소스 및 대상 디스크를 선택하십시오. 다음을 클릭하여 계속하십시오. 8. 하드 디스크 드라이브 구조 화면이 나타납니다(그림 11). 진행을 클릭하십시오. 참고: 새 드라이브 크기에 따라 원래의 파티션 크기가 조정됩니다. 새 드라이브의 용량이 원래 드라이브보다 작은 경우에는 파티션이 축소됩니다. 새 드라이브의 공간이 원래 드라이브보다 큰 경우에는 파티션이 비례적으로 확대됩니다.

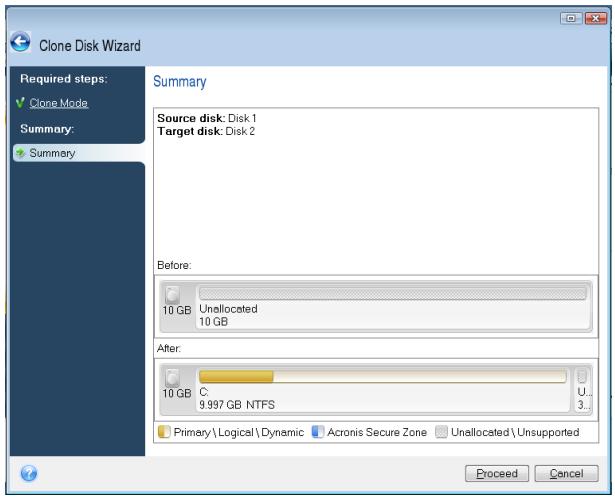

그림 11: 하드 디스크 드라이브 구조

9. 작업 진행률 표시줄이 데이터 이전을 표시합니다(그림 12). 복제 과정이 완료되면 디스크 복제가 성공했음 창이 나타납니다. 확인를 클릭하십시오.

그림 12: Acronis 작업 진행 진행률

SSD 데스크탑 / 노트북 10.Acronis True Image HD 소프트웨어 CD를 꺼내고 프로그램을 종료하십시오. 시스템이 자동으로 새 SSD 드라이브에 재부팅됩니다. 참고: 외부 인클로저의 드라이브를 이제 이차 저장 장치로 사용할 수 있습니다.
