BEDIENUNGSANLEITUNG SH100S3 KINGSTON

SSD Desktop / Notebook Installationsanleitung Mit dem Erwerb von SSD mit Upgrade Kit profitieren Sie von den Vorteilen einer höheren Systemperformance und Zuverlässigkeit. In diesem Paket finden Sie sämtliche Hardware und Software, die Sie benötigen, um Ihre interne Festplatte durch das Solid-State-Laufwerk SSD zu ersetzen. Die Software Acronis® True Image HD*, ein Imaging-Programm, das die Inhalte einer Computer-Festplatte kopiert und auf ein anderes Systemlaufwerk überträgt, führt Sie durch den Festplatten-Klon-Vorgang. Mithilfe dieser Software können Sie Ihr Betriebssystem und Ihre persönlichen Daten von Ihrer derzeitigen System-Festplatte auf Ihr neues SSD-Laufwerk übertragen. Nach dem Abschluss des Klon-Vorgangs und der erfolgreichen Übertragung der Daten auf Ihre SSD mit Acronis® True Image HD lässt sich Ihre Festplatte als Sekundärlaufwerk für die Datenspeicherung weiterverwenden.

Die in diesem Zubehörsatz enthaltene Software unterstützt kein Imaging/Klonen von RAID-Systemen oder Plattenarrays. Die Acronis-Software enthält Tools und Funktionen, die in diesem Produktpaket nicht benötigt werden. Diese Anleitung bezieht sich ausschließlich auf die Klon-Funktion. Weitere Informationen zur Verwendung der anderen Softwarefunktionen finden Sie im „Help“-Menü innerhalb der Acronis-Software. Dokumentnr. 4900036-001.A00 02-3-2010 SSD Installationsanleitung SSD Desktop / Notebook Dieses Gerät ist konform mit den FCC-Regeln, Teil 15. Die Inbetriebnahme unterliegt den folgenden beiden Bedingungen: (1) Dieses Gerät darf keine störenden Interferenzen verursachen. (2) Dieses Gerät muss alle empfangenen Interferenzen tolerieren, einschließlich Störungen, die nicht gewünschte Operationen zur Folge haben können. Dieses Gerät wurde getestet und hat die in Teil 15 der FCC-Regeln festgelegten Grenzwerte für ein Digitalgerät der Klasse B erfüllt. Diese Grenzwerte dienen dazu, einen angemessenen Schutz vor störenden Interferenzen in einer häuslichen Installation zu bieten. Dieses Gerät erzeugt und nutzt Energie in Form von Radiowellen, kann diese ausstrahlen und kann bei einer nicht sachgemäßen Installation und Verwendung Funkübertragungen stören. Es kann jedoch keine Garantie dafür gegeben werden, dass in einer bestimmten Installation keine Interferenzen auftreten. Sollte das Gerät den Radio- oder Fernsehempfang stören – dies kann leicht durch Ein- und Ausschalten des Geräts überprüft werden –, sollte der Anwender versuchen, die Interferenzen durch folgende Maßnahmen zu beheben:

Richten Sie die Antenne neu aus oder wechseln Sie deren Position. Vergrößern Sie den Abstand zwischen Gerät und Empfänger. Schließen Sie das Gerät an einen anderen Stromkreis an als den, an den der Receiver angeschlossen ist. Wenden Sie sich an Ihren Fachhändler oder einen erfahrenen Radio-/TV-Techniker.

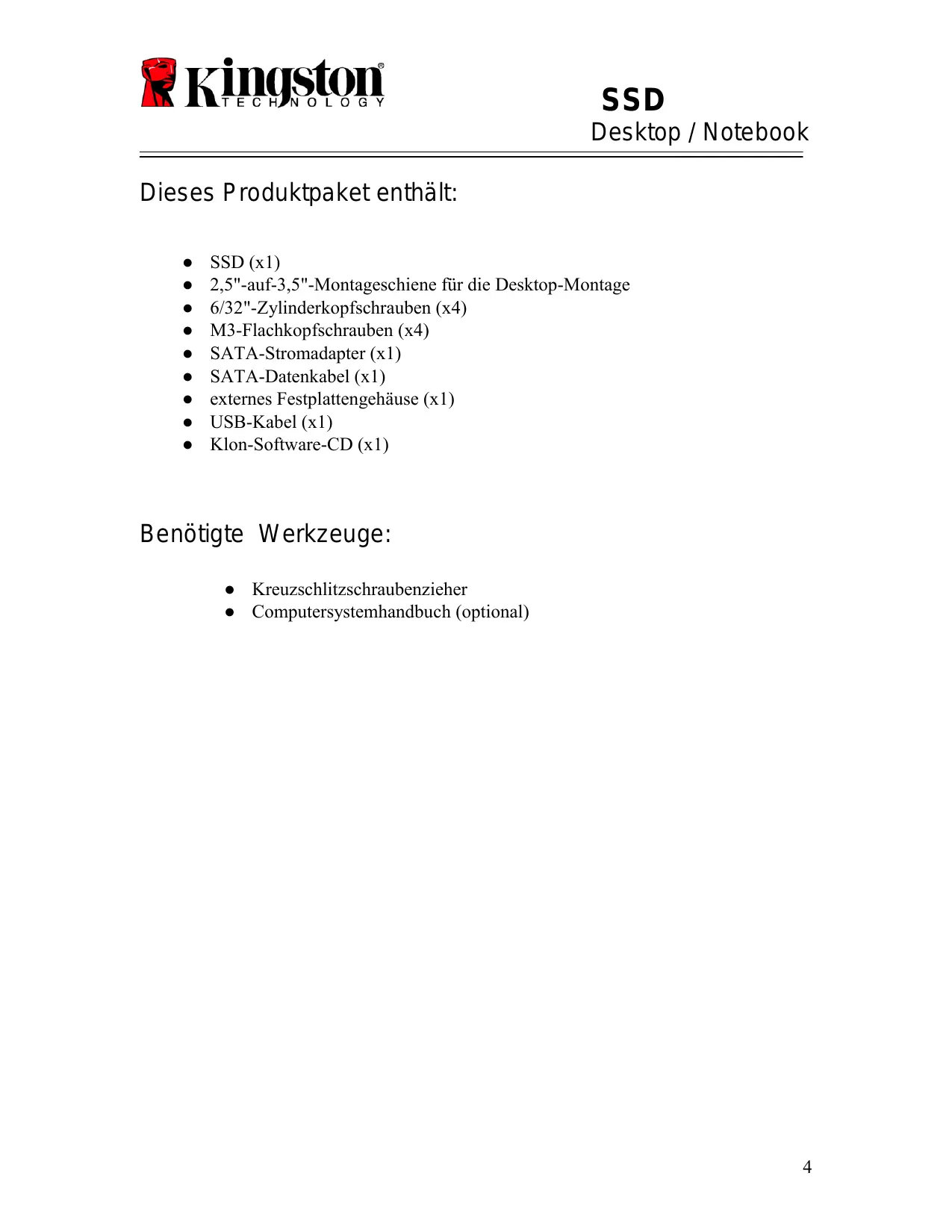

SSD Desktop / Notebook Dieses Produktpaket enthält:

SSD (x1) 2,5"-auf-3,5"-Montageschiene für die Desktop-Montage 6/32"-Zylinderkopfschrauben (x4) M3-Flachkopfschrauben (x4) SATA-Stromadapter (x1) SATA-Datenkabel (x1) externes Festplattengehäuse (x1) USB-Kabel (x1) Klon-Software-CD (x1) Benötigte Werkzeuge: ● Kreuzschlitzschraubenzieher ● Computersystemhandbuch (optional)

SSD Desktop / Notebook Systemanforderungen Betriebssystem: Windows® 7, Windows Vista (SP1), Windows XP (SP3) und Windows 2000 (SP4) Pentium-Prozessor oder höher 128 MB RAM CD-Laufwerk zur Erstellung eines bootfähigen Datenträgers Freier SATA-Anschluss für die Desktopinstallation Freier 3,5-Zoll-Laufwerksschacht für die Desktopinstallation ACHTUNG: BITTE VOR DER INSTALLATION LESEN. ● Sollte die in diesem Paket enthaltene SSD eine höhere Kapazität als die derzeit in Ihrem System vorhandene Festplatte haben, fahren Sie fort mit Abschnitt Vorsichtsmaßnahmen fort. ● Sollte die in diesem Paket enthaltene SSD eine niedrigere Kapazität als die derzeit in Ihrem System vorhandene Festplatte haben, vergewissern Sie sich, dass die belegte Speicherkapazität auf der Festplatte nicht die Kapazität Ihrer neuen SSD übersteigt. Die auf der Festplatte belegte Kapazität bestimmen Sie folgendermaßen:

1) Fahren Sie Ihren Computer hoch.

2) Doppelklicken Sie auf Arbeitsplatz (bzw. Computer) auf Ihrem Desktop oder im

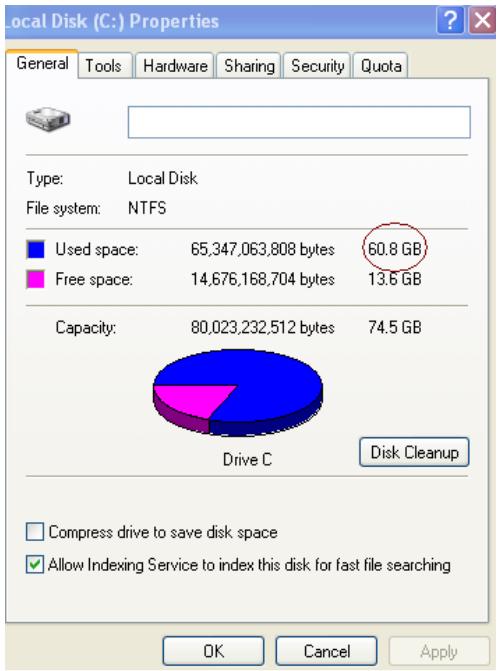

3) Klicken Sie mit der rechten Maustaste auf das Laufwerk C: und wählen Sie

„Eigenschaften“. Das Fenster „Eigenschaften“ für das Laufwerk C: wird geöffnet (Abbildung 1): Abbildung 1: Eigenschaften von (C :)

SSD Desktop / Notebook Sollte der belegte Speicher größer als die Kapazität Ihrer SSD sein, müssen Sie zunächst einige Ihrer Daten wie Bilder, Filme, Musik usw. von Ihrem Laufwerk auf eine alternative Datenquelle (z. B. eine externe Festplatte oder ein USB-Laufwerk) übertragen, bis der belegte Speicher 85 % der Kapazität Ihrer neuen SSD nicht mehr übersteigt. Auf diese Weise stellen Sie sicher, dass der Imaging-Prozess erfolgreich verläuft. Das folgende Diagramm kann Ihnen dabei als Richtwert dienen: 32 GB Maximaler belegter Festplattenspeicher 27 GB oder weniger 40 GB 34 GB oder weniger 64 GB 54 GB oder weniger SSD-Kapazität 80 GB 66 GB oder weniger 128 GB 109 GB oder weniger 160 GB 136 GB oder weniger 256 GB 218 GB oder weniger 512 GB 423 GB oder weniger Maximaler belegter Festplattenspeicher = SSD-Kapazität x 85 % Nach dem erfolgreichen Abschluss des Klon-Prozesses können Sie diese Dateien wieder zurück an ihren ursprünglichen Speicherort auf der Festplatte verschieben. Vorsichtsmaßnahmen Um Schäden durch statische Entladungen zu vermeiden, beachten Sie bitte die folgenden Vorsichtsmaßnahmen: ● Belassen Sie die SSD im Anti-Statik-Behälter, bis Sie diese installieren möchten. ● Tragen Sie ein Anti-Statik-Armband und verbinden Sie das Erdungskabel mit dem Computergehäuse, um statische Entladungen zu minimieren. ● Behandeln Sie das Laufwerk mit Vorsicht. Vermeiden Sie Berührungen mit den Anschlüssen.

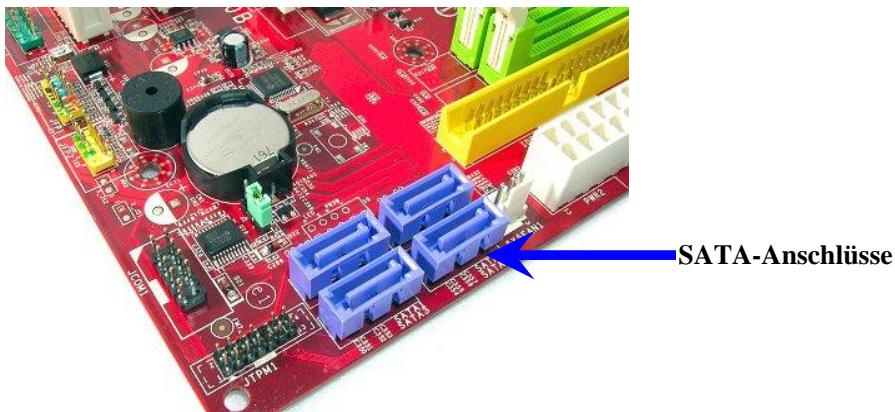

SSD Desktop / Notebook Anleitung zur Desktopinstallation Hardwareinstallation

1. Schalten Sie Ihren Computer aus und trennen Sie ihn von der Stromversorgung ab.

2. Entfernen Sie die Systemgehäuseabdeckung gemäß der Anleitung des Systemherstellers.

3. Bringen Sie die (beigefügten) 2,5"-bis-3.5"-Montageschienen am SSD-Laufwerk an,

indem Sie die Aussparungen für Schrauben in der Montageschiene mit denen am SSDLaufwerk in Deckung bringen und die Montageschiene mit den beigefügten M3Flachkopfschrauben befestigen.

4. Installieren Sie das SSD-Laufwerk in einem freien 3,5-Zoll-Laufwerksschacht in Ihrem

Computer und befestigen Sie das SSD-Laufwerk mithilfe der (beigefügten) 6/32-ZollZylinderkopfschrauben. Hinweis: Sollten in Ihrem System proprietäre Gehäuseschrauben, Schienen oder ein Klammersystem notwendig sein, um die Laufwerksschächte zu verwenden, Befestigen Sie die entsprechende Hardware an den 2,5-auf-3,5-Zoll-Montageschienen, um diese mit Ihrem Computergehäuse kompatibel zu machen. Anleitungen hierzu finden Sie in der Dokumentation Ihres Systemherstellers. 5. Verbinden Sie ein Ende des (beigefügten) SATA-Datenkabels mit dem SATASchnittstellenanschluss auf dem Motherboard Ihres Computers bzw. dem SATAHostadapter. (Abbildung 2) zeigt ein Beispiel, wie ein solcher SATA-Anschluss auf dem Motherboard aussehen kann. SATA-Anschlüsse Abbildung 2: Desktop-PC-Motherboard mit 4 SATA-Anschlüssen. Die Anzahl der Anschlüsse unterscheidet sich von System zu System. Hinweis: SATA-Anschlüsse sind mit Nummern versehen, um die korrekte Ausrichtung des Steckers sicherzustellen.

6. Verbinden Sie das andere Ende des SATA-Schnittstellenkabels mit der SSD.

7. Verbinden Sie das Stromkabel bzw. den Stromadapter (beigefügt) mit der SSD.

8. Ihre Daten lassen sich jetzt mithilfe der beigefügten Klon-Software von der Festplatte

auf die SSD übertragen.

SSD Desktop / Notebook Einrichten und Verwenden von Acronis® True Image HD WICHTIG: Deinstallieren Sie vor der Installation der Vollversion alle Probeversionen der Acronis-Software!

1. Legen Sie die Acronis True Image HD Software-CD in das CD-ROM-Laufwerk Ihres

2. Starten Sie das System neu.

3. Die Acronis True Image HD-CD ist bootfähig. Nach dem Bootvorgang erscheint der

Acronis True Image HD-Bildschirm. Hinweis: Sollte das System nach dem Booten nicht den Acronis True Image HDBildschirm anzeigen, sondern stattdessen Windows booten, führen Sie die folgenden Schritte aus:

1) Starten Sie den Computer neu. Rufen Sie während des Neustarts des

Systems das BIOS auf. Das BIOS lässt sich aufrufen, indem Sie eine spezielle Taste wie ESC, F1, F12 oder DELETE drücken. (Informationen zur korrekten Taste finden Sie in der Dokumentation Ihres Systemherstellers.)

2) Ändern Sie im System-BIOS die Bootreihenfolge so, dass das CD-ROMLaufwerk das erste Bootlaufwerk ist.

3) Speichern Sie die Einstellungen und verlassen Sie das BIOS. (Detailliertere

Informationen zur Konfiguration des BIOS finden Sie in der Dokumentation Ihres Systemherstellers.)

4) Starten Sie den Computer neu. Nach dem Neustart des Computers sollte

jetzt die Seite Acronis True Image HD erscheinen.

SSD Desktop / Notebook

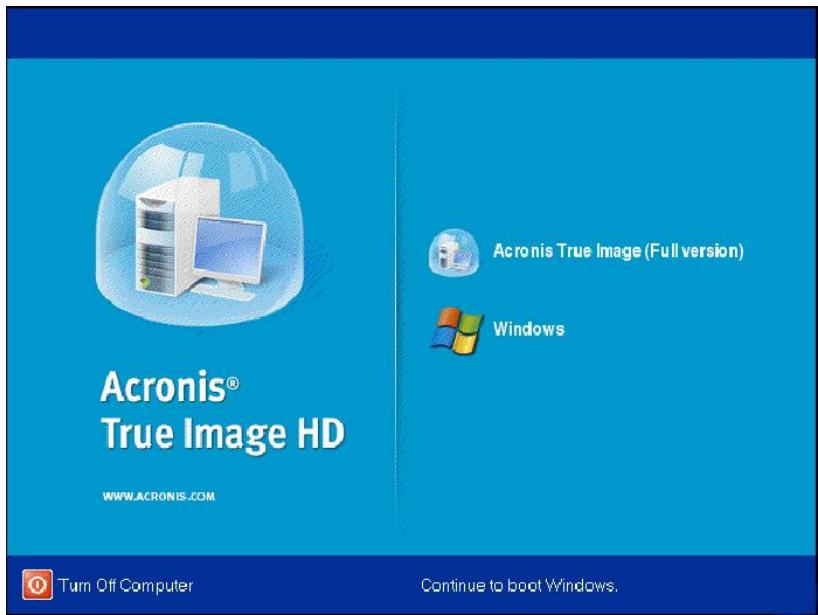

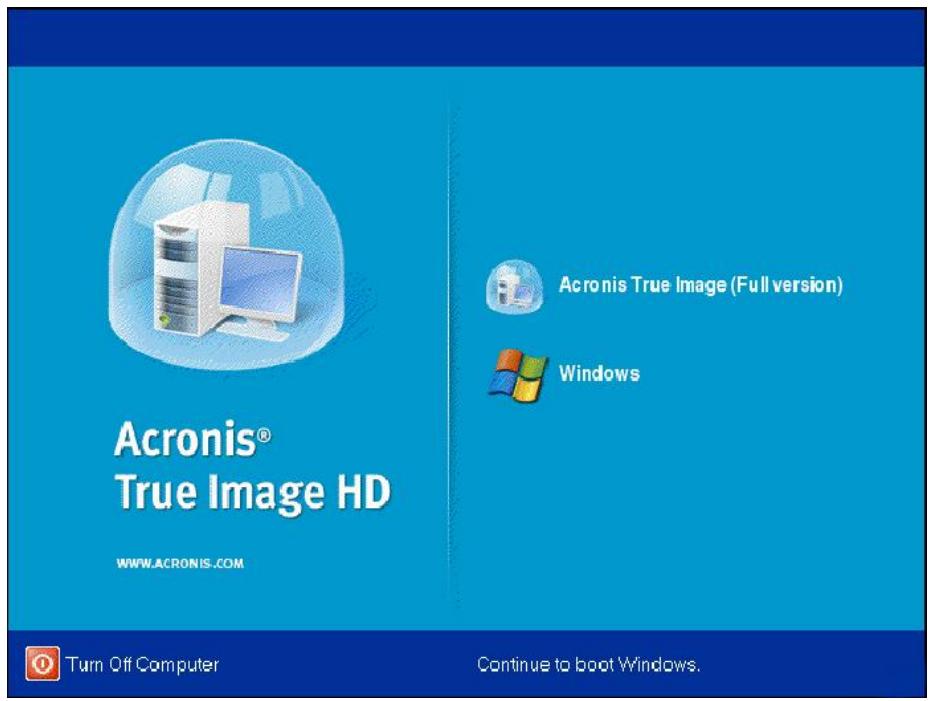

4. Wählen Sie auf dem Acronis True Image HD-Bildschirm das Symbol Acronis True

Image aus (Abbildung 3). Hinweis: Die Anzeige des folgenden Bildschirms kann einige Minuten in Anspruch nehmen. Abbildung 3: Acronis True Image HD

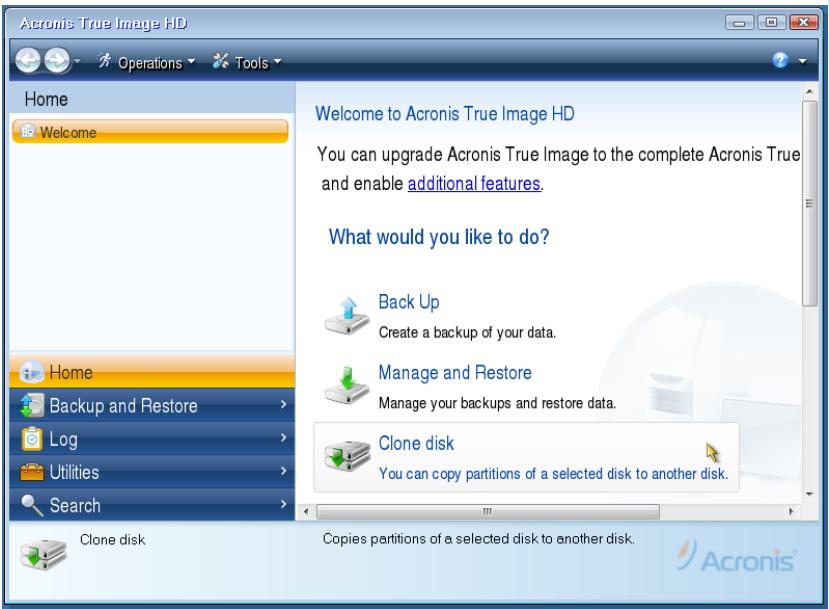

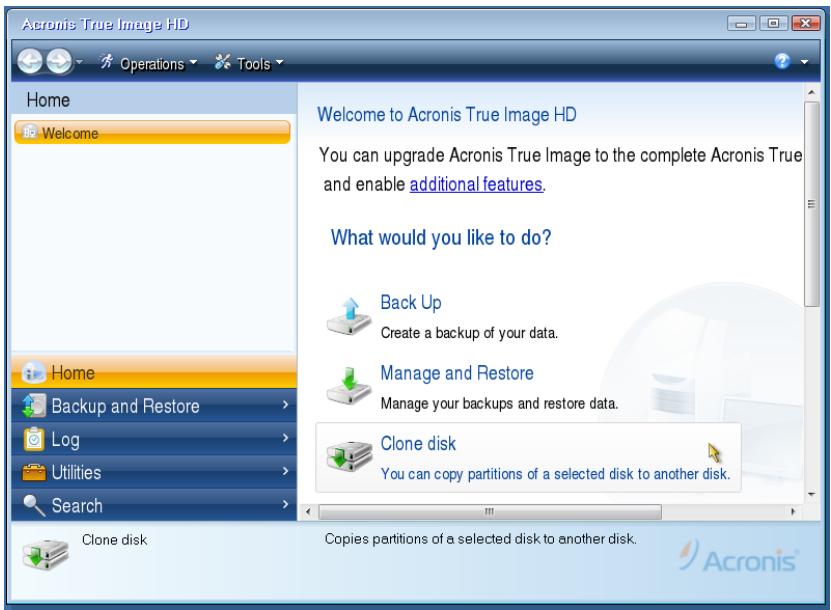

5. Wählen Sie Clone Disk (Festplatte klonen) (Abbildung 4).

Abbildung 4: Wählen Sie Clone Disk (Festplatte klonen)

SSD Desktop / Notebook Hinweis: Sollte die Fehlermeldung „This program is designed to work with two or more drives“ (Dieses Programm ist für eine Verwendung mit zwei oder mehr Laufwerken vorgesehen) angezeigt werden, überprüfen Sie alle Verbindungen zu Festplatte und SSD. Vergewissern Sie sich, dass die SATA-Daten- und Stromkabel an den Laufwerken und am Motherboard angeschlossen sind. Sollten alle Kabel angeschlossen sein, ist es möglich, dass die zuvor nicht verwendeten SATA-Anschlüsse im System-BIOS nicht aktiviert sind. Gehen Sie in diesem Fall wie folgt vor:

1) Starten Sie Ihren Computer neu. Rufen Sie während des Neustarts des

Systems das BIOS auf, indem Sie wiederholt auf eine spezielle Taste wie ESC, F1, F12 oder DELETE drücken. (Informationen zur korrekten Taste finden Sie in der Dokumentation Ihres Systems.)

2) Suchen Sie im System-BIOS nach einem Eintrag wie „Drives“ oder „Hard

Drives“ (Laufwerke oder Festplatten). Wählen Sie dieses Feld über die Pfeiltasten auf Ihrer Tastatur aus und drücken Sie die Eingabetaste. An dieser Stelle lassen sich die zuvor nicht verwendeten SATA-Anschlüsse aktivieren, indem Sie den entsprechenden SATA-Anschluss auswählen und den zugehörigen Wert auf „On“ (Ein) bzw. „Enabled“ (Aktiviert) setzen. Es ist empfehlenswert, während dieses Vorgangs alle SATA-Anschlüsse zu aktivieren. Ihr System wird dadurch nicht negativ beeinträchtigt.

3) Verlassen Sie das BIOS, indem Sie auf ESC drücken. Speichern Sie die

Änderungen, wenn Sie dazu aufgefordert werden.

4) Starten Sie den Computer neu, booten Sie von der Software-CD und

versuchen Sie den Klon-Vorgang erneut.

SSD Desktop / Notebook

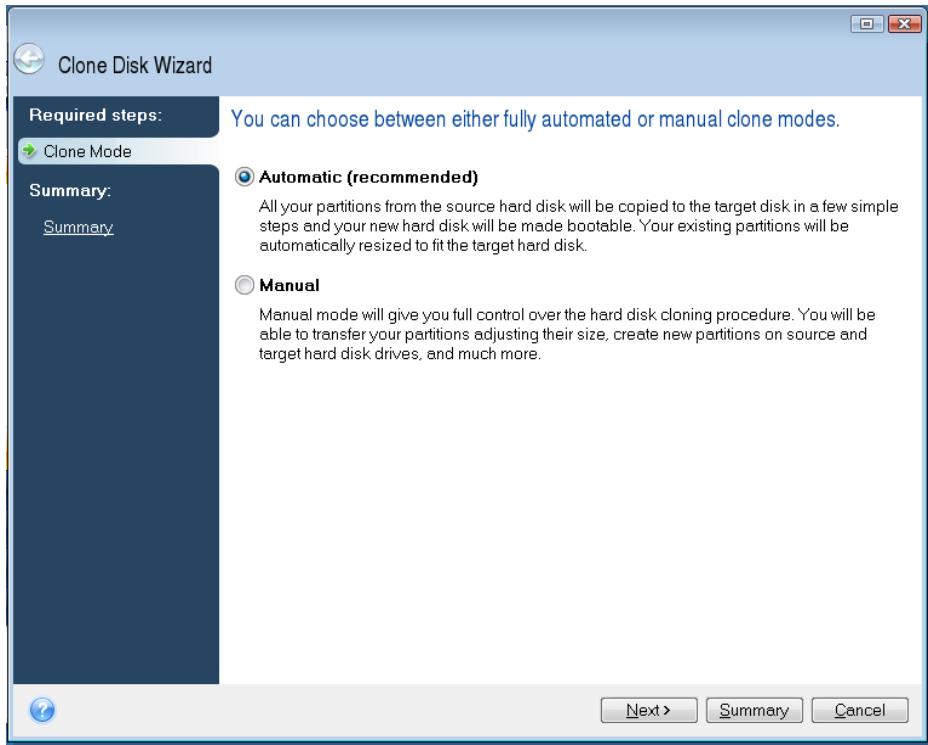

6. Wählen Sie aus den Klon-Modus-Optionen Automatic (Automatisch) aus (Abbildung

5). WÄHLEN SIE NICHT den manuellen Modus. (Der manuelle Modus sollte nur von erfahrenen Benutzern verwendet werden!) Klicken Sie auf Next (Weiter). Abbildung 5: Klon-Modus-Optionen

SSD Desktop / Notebook

7. Wählen Sie das Quell- und Ziellaufwerk aus, wenn Sie dazu aufgefordert werden.

Klicken Sie auf Next (Weiter), um fortzufahren.

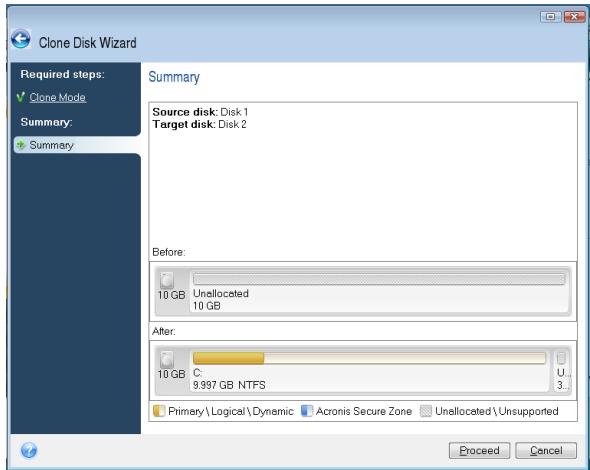

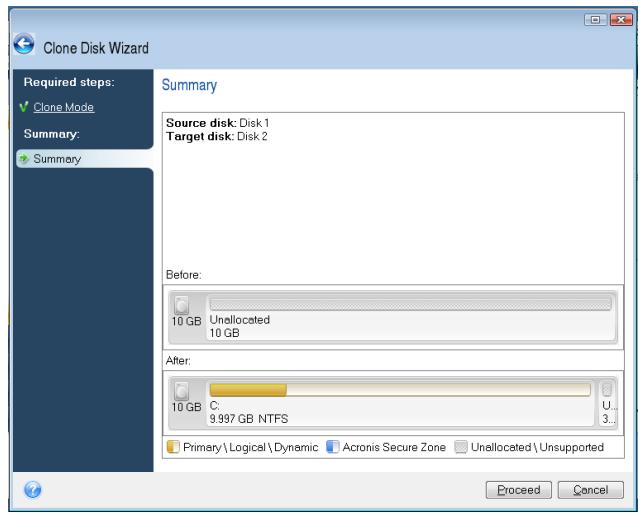

8. Der Bildschirm Hard Disk Drives Structure (Struktur der Festplattenlaufwerke) wird

angezeigt (Abbildung 6). Klicken Sie auf Proceed (Fortfahren). Hinweis: Die Partitionen des Originallaufwerks werden an die Kapazität des neuen Laufwerks angepasst. Sollte das neue Laufwerk über weniger Kapazität als das ursprüngliche Laufwerk verfügen, sind die neuen Partitionen entsprechend kleiner. Sollte das neue Laufwerk größer als das ursprüngliche Laufwerk sein, sind die neuen Partitionen entsprechend größer. Abbildung 6: Hard Disk Drives Structure (Struktur der Festplattenlaufwerke)

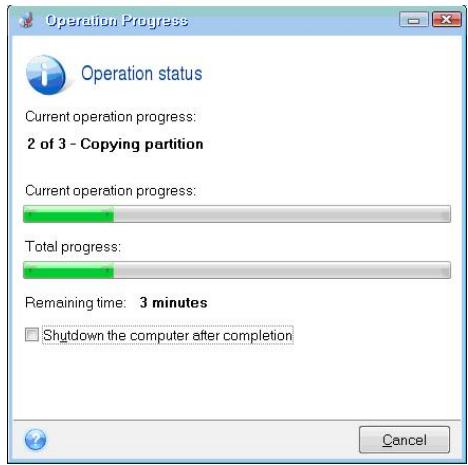

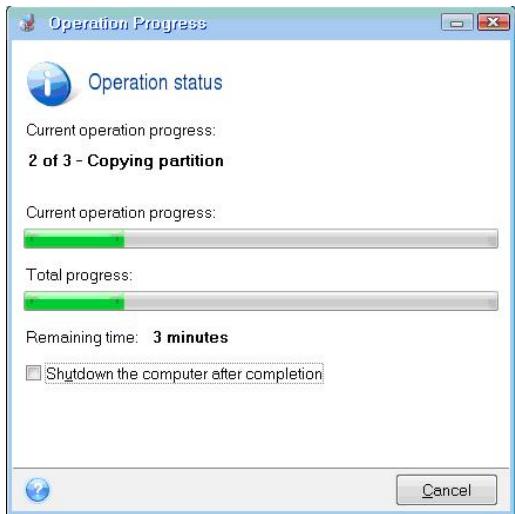

9. Der Kopiervorgang der Daten wird über einen Fortschrittsbalken angezeigt (Abbildung

7). Nach dem Abschluss des Klon-Vorgangs wird das Fenster Disk Cloning was successful (Festplatte wurde erfolgreich geklont) angezeigt. Klicken Sie auf OK. Abbildung 7: Fortschritt des Acronis-Vorgangs

10. Entfernen Sie die Acronis True Image HD Software-CD aus dem Laufwerk und

schließen Sie das Programm.

SSD Desktop / Notebook Priorität des Festplatten-Bootlaufwerks festlegen Ihr System verfügt jetzt über zwei bootfähige Laufwerke. Um von Ihrem neuen SSD-Laufwerk zu booten, müssen Sie die Boot-Priorität der Festplatten im BIOS festlegen, sodass Ihr neues SSD-Laufwerk zuerst gebootet wird. Führen Sie die folgenden Schritte aus:

1. Starten Sie Ihren Computer neu. Rufen Sie während des Neustarts des Systems das

BIOS auf, indem Sie wiederholt auf eine spezielle Taste wie ESC, F1, F12 oder DELETE drücken. (Informationen zur korrekten Taste finden Sie in der Dokumentation Ihres Systems.)

2. Ändern Sie im BIOS die „Hard Drive Boot Priority“ (Boot-Priorität der Festplatten) so,

dass die Festplatte mit der Bezeichnung „SSDxxxx“ an erster Stelle steht.

3. Verlassen Sie das BIOS, indem Sie auf ESC drücken. Speichern Sie die Änderungen,

wenn Sie dazu aufgefordert werden.

4. Starten Sie den Computer neu. Beim Neustart des Computers sollte jetzt von Ihrem

neuen SSD-Laufwerk gebootet werden. Hinweis: Ihre ursprüngliche Systemfestplatte kann jetzt als sekundäre Festplatte zur Datenspeicherung verwendet werden und sollte unter Arbeitsplatz (Computer in Vista) angezeigt werden.

SSD Desktop / Notebook Anleitung für Notebooks Hardwareinstallation Hinweis: Installieren Sie die SSD NICHT im externen Laufwerksgehäuse.

1. Montieren Sie Ihre Systemfestplatte im externen Laufwerksgehäuse:

1) Schalten Sie Ihren Computer aus, trennen Sie ihn von der Stromversorgung ab und

entfernen Sie den Akku.

2) Entfernen Sie die Systemfestplatte aus Ihrem Notebook und demontieren Sie deren

Halterung. (Die Halterung der Systemfestplatte wird später zur Installation der SSD in Ihrem Notebook benötigt.) Weitere Informationen hierzu finden Sie in der Dokumentation Ihres Systemherstellers.

3) Installieren Sie die externe Systemfestplatte im externen Festplattengehäuse.

2. Installieren Sie die SSD in Ihrem Notebook und schließen Sie das externe

Festplattengehäuse an Ihrem Notebook an:

1) Montieren Sie die Laufwerkshalterung des Systems an der SSD und installieren Sie

diese im Laufwerksschacht Ihres Notebooks. Anleitungen hierzu finden Sie in der Dokumentation Ihres Systemherstellers.

2) Schließen Sie die Systemfestplatte (im beigefügten externen Gehäuse) über das

USB-Kabel an einen USB-Anschluss Ihres Notebooks an.

3) Ihre Daten lassen sich jetzt mithilfe der beigefügten Klon-Software von der

Festplatte auf die SSD übertragen.

SSD Desktop / Notebook Einrichten und Verwenden von Acronis® True Image HD WICHTIG: Es wird dringend empfohlen, vor der Installation der Vollversion alle Probeversionen der Acronis-Software zu deinstallieren.

1. Legen Sie die Acronis True Image HD Software-CD in das CD-ROM-Laufwerk Ihres

2. Starten Sie das System neu.

3. Die Acronis True Image HD-CD ist bootfähig. Nach dem Bootvorgang erscheint der

Acronis True Image HD-Bildschirm. Hinweis: Sollte das System nach dem Booten nicht den Acronis True Image HDBildschirm anzeigen, sondern stattdessen Windows booten oder überhaupt nicht starten, führen Sie die folgenden Schritte aus:

1) Starten Sie den Computer neu. Rufen Sie während des Neustarts des

Systems das BIOS auf. Das System-BIOS lässt sich aufrufen, indem Sie eine spezielle Taste wie ESC, F1, F12 oder DELETE drücken. (Informationen zur korrekten Taste finden Sie in der Dokumentation Ihres Systems.)

2) Ändern Sie im System-BIOS die Bootreihenfolge so, dass das CD-ROMLaufwerk das erste Bootlaufwerk ist.

3) Speichern Sie die Einstellungen und verlassen Sie das BIOS. (Detailliertere

Informationen zur Konfiguration des BIOS finden Sie in der Dokumentation Ihres Computersystems.)

4) Starten Sie den Computer neu. Nach dem Neustart des Computers sollte

jetzt die Seite Acronis True Image HD erscheinen.

SSD Desktop / Notebook

4. Wählen Sie auf dem Acronis True Image HD-Bildschirm das Symbol Acronis True

Image aus (Abbildung 8). Hinweis: Die Anzeige des folgenden Bildschirms kann einige Minuten in Anspruch nehmen. Abbildung 8: Acronis True Image HD

SSD Desktop / Notebook

5. Wählen Sie Clone Disk (Festplatte klonen) (Abbildung 9).

Abbildung 9: Wählen Sie Clone Disk (Festplatte klonen)

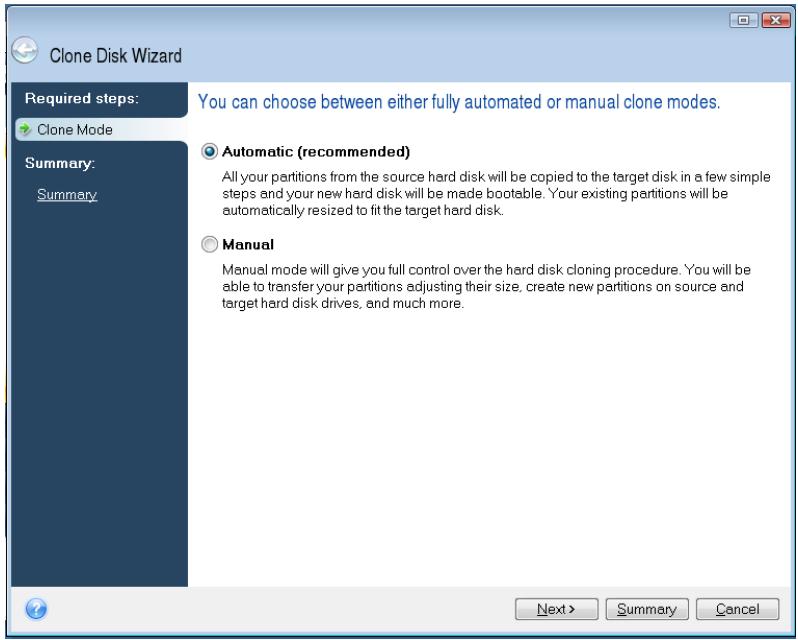

6. Wählen Sie aus den Klon-Modus-Optionen Automatic (Automatisch) aus (Abbildung

10). WÄHLEN SIE NICHT manuell. (Der manuelle Modus sollte nur von erfahrenen Benutzern verwendet werden.) Klicken Sie auf Next (Weiter). Abbildung 10: Klon-Modus-Optionen

Wählen Sie das Quell- und Ziellaufwerk aus, wenn Sie dazu aufgefordert werden. Klicken Sie auf Next (Weiter), um fortzufahren.

8. Der Bildschirm Hard Disk Drives Structure (Struktur der Festplattenlaufwerke) wird

angezeigt (Abbildung 11). Klicken Sie auf Proceed (Fortfahren). Hinweis: Die Partitionen des Originallaufwerks werden an die Kapazität des neuen Laufwerks angepasst. Sollte das neue Laufwerk über weniger Kapazität als das ursprüngliche Laufwerk verfügen, sind die Partitionen entsprechend kleiner. Sollte das neue Laufwerk größer als das ursprüngliche Laufwerk sein, sind die neuen Partitionen entsprechend größer. Abbildung 11: Hard Disk Drives Structure (Struktur der Festplattenlaufwerke)

9. Die Datenübertragung wird über einen Fortschrittsbalken angezeigt (Abbildung 12).

Nach dem Abschluss des Klon-Vorgangs wird das Fenster Disk Cloning was successful (Festplatte wurde erfolgreich geklont) angezeigt. Klicken Sie auf OK. Abbildung 12: Fortschritt des Acronis-Vorgangs

SSD Desktop / Notebook

10. Entfernen Sie die Acronis True Image HD Software-CD aus dem Laufwerk und

schließen Sie das Programm. Das System wird automatisch vom neuen SSD-Laufwerk booten. Hinweis: Die Festplatte im externen Gehäuse lässt sich jetzt als sekundäres Speicherlaufwerk nutzen.
