MANUALE UTENTE SH100S3 KINGSTON

SSD Computer Desktop / Notebook Guida all'installazione Grazie all'acquisto dell'unità SSD con il suo kit di accessori, il vostro computer potrà beneficiare di una maggiore affidabilità e di migliori prestazioni di sistema. Il prodotto include tutti i componenti hardware e software necessari a sostituire il vostro disco rigido interno con l'unità a stato solido SSD. Nel processo di clonazione dei dati sarete accompagnati dal software Acronis® True Image HD*, un programma di imaging che consente di copiare il contenuto del disco rigido di un computer per trasferirlo a un'altra unità di sistema. Questo software vi consentirà quindi di trasferire il sistema operativo e i dati personali dal vostro disco rigido attuale alla nuova unità SSD. Terminato il processo di clonazione e di trasferimento dei dati all'unità SSD tramite il software Acronis®, il disco rigido pre-esistente potrà essere utilizzato come unità secondaria di archiviazione.

Il software fornito nel kit non supporta funzioni di imaging/clonazione di array di dischi in configurazione RAID o spanning. Alcuni strumenti e funzioni del software Acronis non sono applicabili a questo prodotto. Questo manuale fornisce le istruzioni relative alla sola funzione di clonazione. Per consultare le istruzioni relative ad altre funzioni del software, utilizzate il menu Guida di Acronis, disponibile all'interno dell'applicazione stessa. Documento n. 4900036-001.A00 02-3-2010 Guida all'installazione dell'unità SSD SSD Computer Desktop / Notebook Questo dispositivo è conforme alla normativa FCC (sezione 15). Il funzionamento e l'utilizzo sono soggetti alle seguenti due condizioni: (1) il dispositivo non deve provocare interferenze dannose; (2) il dispositivo deve accettare tutti i tipi di interferenze, inclusi quelli che possono causare problemi di funzionamento. Questa apparecchiatura è stata collaudata e trovata conforme ai limiti previsti per i dispositivi digitali di classe B, come descritto nella sezione 15 della normativa FCC. Tali limiti vengono stabiliti per offrire una protezione ragionevole contro interferenze dannose in installazioni residenziali. La presente apparecchiatura genera, usa e può emettere energia a frequenza radio e, se non installata e utilizzata secondo le istruzioni, può essere causa di interferenze dannose nelle comunicazioni radio. Tuttavia, non è possibile garantire che l'interferenza non possa verificarsi in determinate installazioni. Se questa apparecchiatura causa interferenze dannose nella ricezione televisiva o radio, il che può essere facilmente verificato accendendo e spegnendo l'apparecchiatura stessa, è consigliabile tentare di eliminare l'interferenza adottando una o più delle seguenti misure:

orientare nuovamente o riposizionare l'antenna ricevente; aumentare la distanza tra l'apparecchiatura e il ricevitore; collegare l'apparecchiatura a una presa facente parte di un circuito diverso da quello a cui è collegato il ricevitore; consultare il rivenditore o un tecnico radio/TV esperto per assistenza.

1x Unità SSD; Staffa di montaggio da 2,5-3,5 pollici; 4x Viti a testa tonda da 6/32"; 4x Viti M3 a testa piatta; 1x Adattatore di alimentazione SATA; 1x Cavo dati SATA; 1x Custodia unità esterna; 1x Cavo USB; 1x CD del software di clonazione. Strumenti necessari: ● cacciavite a croce; ● manuale del sistema del computer (facoltativo).

SSD Computer Desktop / Notebook Requisiti di sistema Sistema operativo: Windows® 7, Windows Vista (SP1), Windows XP (SP3) e Windows 2000 (SP4); processore Pentium o superiore; 128 MB di RAM; unità CD per l'esecuzione di supporti di avvio; connettore SATA libero per installazione su computer desktop; vano per unità da 3,5 pollici per installazione su computer desktop. NOTA IMPORTANTE: LEGGERE ATTENTAMENTE PRIMA DI PROCEDERE ALL'INSTALLAZIONE ● Se l'unità SSD fornita con il presente kit ha una capacità superiore a quella del disco rigido attualmente installato nel vostro sistema, passate direttamente alla sezione Precauzioni d'uso. ● Se l'unità SSD fornita con il presente kit ha una capacità inferiore a quella del disco rigido attualmente installato nel vostro sistema, verificate che lo spazio di disco rigido attualmente utilizzato non sia superiore alla capacità della nuova unità SSD. Per determinare lo spazio utilizzato nel vostro disco rigido di sistema, eseguite le seguenti operazioni:

1) avviate il computer e attendete la visualizzazione del desktop;

2) fate doppio clic sull'icona Computer (o Risorse del computer) presente sul desktop o

disponibile attraverso il menu di avvio;

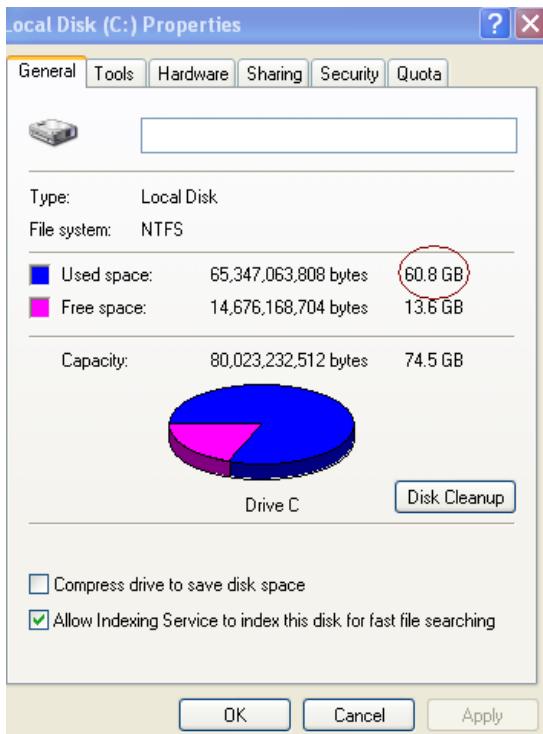

3) fate clic con il tasto destro sull'unità C: e selezionate Proprietà. Viene aperta la

finestra Proprietà per l'unità C: (Figura 1).

SSD Computer Desktop / Notebook Figura 1: finestra Proprietà dell'unità C: Se la capacità utilizzata è superiore alla capacità totale dell'unità SSD, è necessario trasferire parte dei dati (quali immagini, video, musica, ecc.) a un'unità di archiviazione alternativa (ad esempio un'unità disco esterna o un'unità USB). Lo spazio su disco rigido utilizzato non deve risultare superiore all'85% della capacità della nuova unità SSD. Ciò consentirà il corretto svolgimento del processo di imaging. È possibile utilizzare come riferimento la seguente tabella. 32 GB Limite corrispondente di spazio utilizzato nel disco rigido Max 27 GB 40 GB Max 34 GB 64 GB Max 54 GB Capacità unità SSD 80 GB Max 66 GB 128 GB Max 109 GB 160 GB Max 136 GB 256 GB Max 218 GB 512 GB Max 423 GB Limite spazio utilizzato su disco rigido = Capacità SSD x 85% Una volta conclusa con successo la clonazione, i dati trasferiti possono essere riportati nella loro posizione originale sul disco rigido. Precauzioni d'uso

SSD Computer Desktop / Notebook Per prevenire danni causati dall'accumulo di elettricità statica, osservate le seguenti precauzioni: ● lasciate l'unità SSD nel suo involucro antistatico fino al momento dell'installazione; ● indossate un bracciale antistatico e collegate la fascia per la messa a terra alla cassa del computer; ● maneggiate l'unità con estrema cura e non toccate i connettori.

SSD Computer Desktop / Notebook Istruzioni per l'installazione su Computer Desktop Installazione dell'hardware

1. Spegnete il computer e scollegatelo dalla fonte di alimentazione.

2. Rimuovete la carcassa del computer seguendo le istruzioni del produttore.

3. Applicate il supporto di montaggio da 2,5-3,5 pollici (fornito in dotazione) all'unità

SSD, allineando i fori per le viti presenti sul supporto ai fori sull'unità SSD, quindi fissate i componenti tramite le viti M3 a testa piatta fornite.

4. Individuate un vano da 3,5 pollici libero all'interno del computer e installatevi l'unità

SSD utilizzando le viti a testa tonda da 6/32" (fornite). Nota: è possibile che il vostro computer richieda viti, guide o supporti di tipo proprietario per il montaggio nei vani del telaio. In tal caso, occorre fissare tali componenti proprietari al supporto di montaggio da 2,5-3,5 pollici dell'unità SSD per garantire la compatibilità dell'unità con il telaio del computer. Consultate il manuale fornito dal produttore del vostro computer per istruzioni dettagliate.

5. Collegate una’estremità del cavo dati SATA (fornito) al connettore di interfaccia SATA

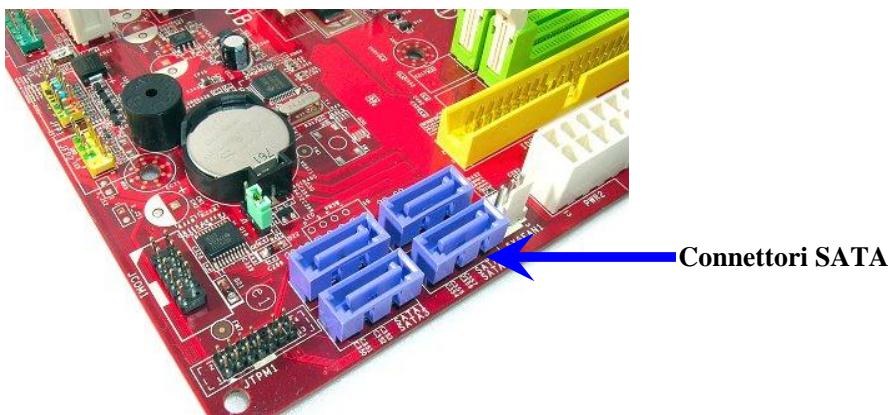

sulla scheda madre del vostro computer o all'adattatore host SATA. La (Figura 2) mostra un esempio di connettore SATA su scheda madre. Connettori SATA Figura 2: scheda madre su computer desktop dotata di 4 connettori SATA. Il numero di connettori varia a seconda del tipo di computer. Nota: i connettori SATA sono di tipo polarizzato per garantirne il corretto orientamento.

6. Collegate l’altra estremità del cavo di interfaccia SATA all'unità SSD.

7. Collegate il cavo/adattatore di alimentazione (fornito) all’unità SSD.

8. Ora siete pronti per procedere al trasferimento dei dati dal disco rigido di sistema

all'unità SSD utilizzando il software di clonazione fornito.

SSD Computer Desktop / Notebook Impostazione e uso di Acronis® True Image HD IMPORTANTE: prima di installare la versione completa di Acronis, assicuratevi di aver disinstallato eventuali versioni di prova!

1. Inserite il CD del software Acronis True Image HD nell'unità CD-ROM.

2. Riavviate il sistema.

3. Il CD di Acronis True Image HD è un disco di avvio e lancerà direttamente la schermata

Acronis True Image HD. Nota: se il sistema avvia Windows invece della schermata Acronis True Image HD, eseguite le seguenti operazioni.

1) Riavviate il computer. Durante la fase di riavvio, lanciate l'utilità di

configurazione di sistema (BIOS). A tal fine, è necessario in genere premere un tasto speciale, quale ESC, F1, F12 o CANC (consultate il manuale fornito dal produttore del vostro sistema per conoscere il tasto speciale richiesto).

2) All'interno del BIOS del sistema, modificate l'ordine di avvio in modo che

l'unità CD-ROM risulti la prima unità di avvio.

3) Salvate le impostazioni e uscite dal BIOS (per istruzioni dettagliate sulla

configurazione del BIOS, consultate la documentazione fornita dal produttore del sistema).

4) Riavviate il computer. Il computer dovrebbe a questo punto aprire la

schermata Acronis True Image HD.

SSD Computer Desktop / Notebook

4. Selezionate l'icona di Acronis True Image nella schermata Acronis True Image HD

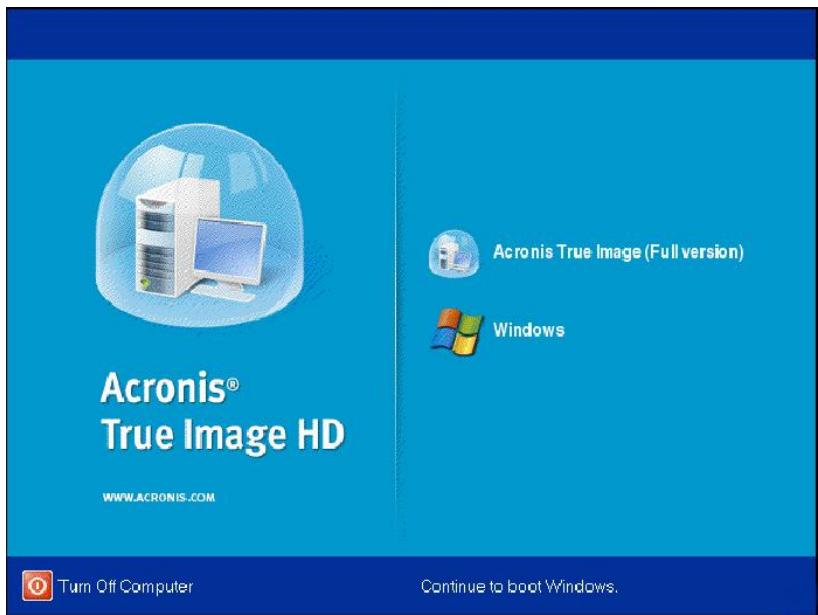

(Figura 3). Nota: la visualizzazione della schermata successiva potrebbe richiedere alcuni minuti. Figura 3: schermata di Acronis True Image HD

5. Selezionare Clone Disk (Figura 4).

Figura 4: selezione di Clone Disk

SSD Computer Desktop / Notebook Nota: se il sistema visualizza il messaggio di errore “This program is designed to work with two or more drives”, verificate i collegamenti sul disco rigido e sull'unità SSD. Assicuratevi che i cavi dati e di alimentazione SATA siano collegati alle unità e alla scheda madre. Se i collegamenti sono corretti, è possibile che le porte SATA disponibili non siano attivate o abilitate nel BIOS. In tal caso, procedete come segue.

1) Riavviate il computer. Durante la fase di riavvio, lanciate l'utilità di

configurazione di sistema (BIOS) premendo ripetutamente il tasto speciale ESC, F1, F12 o CANC (consultate il manuale fornito dal produttore del sistema per conoscere il tasto speciale richiesto).

2) All'interno del BIOS del sistema, individuate il menu "Drives" o "Hard

Drives". Selezionatelo utilizzando i tasti freccia della tastiera e premete Invio. Tramite questo menu è possibile abilitare o attivare le porte SATA selezionando la porta in questione e modificando il valore di impostazione su "On" o "Enabled". Per un migliore svolgimento delle operazioni di installazione si raccomanda di abilitare o attivare tutte le porte SATA in questa fase. Tale operazione non danneggerà il sistema.

3) Uscite dal BIOS premendo il tasto ESC. Quando richiesto, confermate il

salvataggio delle modifiche.

4) Riavviate il computer. Il sistema si avvierà tramite il software del CD e sarà

possibile tentare nuovamente di eseguire il processo di clonazione.

SSD Computer Desktop / Notebook

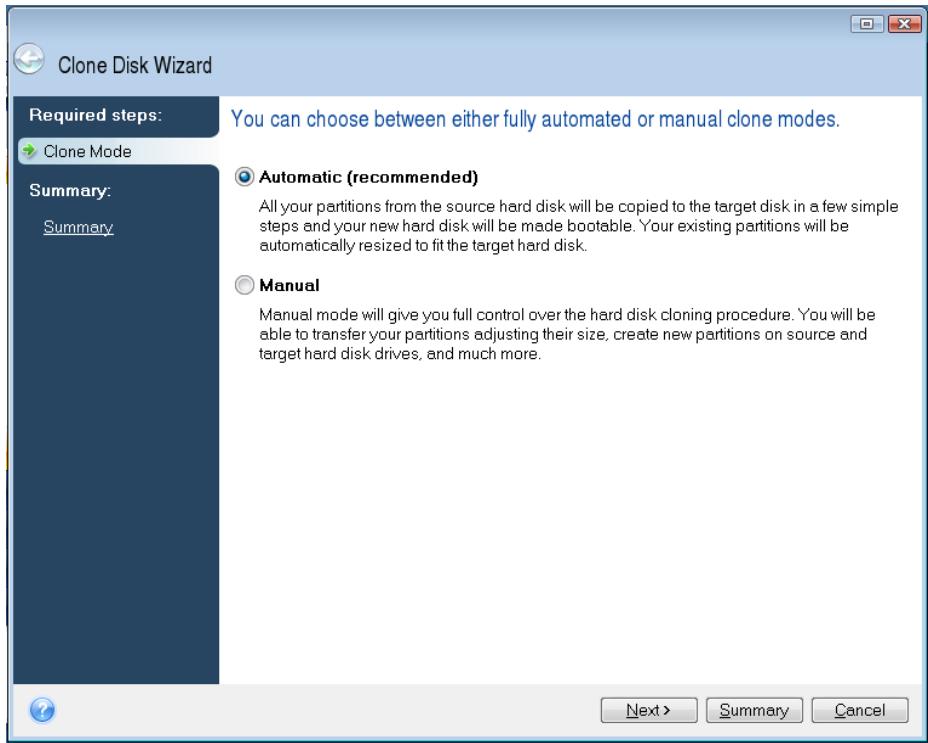

6. Selezionate Automatic tra le modalità di clonazione disponibili (Figura 5). NON

selezionate la modalità Manual (questa modalità personalizzata è riservata ai soli utenti esperti!). Fate clic su Next. Figura 5: scelta della modalità di clonazione

SSD Computer Desktop / Notebook

7. Se richiesto, selezionate l'unità sorgente (Source) e l'unità di destinazione (Target). Fate

clic su Next per continuare.

8. Viene visualizzata la schermata Hard Disk Drives Structure (Figura 6). Fate clic su

Proceed. Nota: le dimensioni di partizione originali verranno ridefinite in base alla dimensione della nuova unità. Se la capacità della nuova unità è inferiore a quella dell’unità originale, le partizioni verranno ridotte in modo proporzionale. Se la capacità della nuova unità è superiore a quella dell’unità originale, le partizioni verranno aumentate in modo proporzionale. Figura 6: struttura unità disco rigido

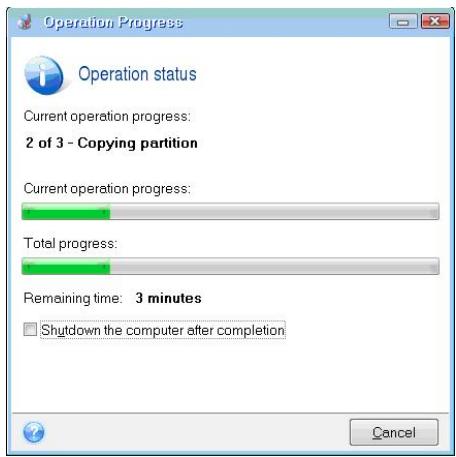

9. Una barra di avanzamento indica che è in corso il processo di copia dei dati (Figura 7).

Una volta completata con successo la fase di clonazione, viene visualizzata una finestra recante il messaggio Disk Cloning was successful. Fate clic su OK. Figura 7: avanzamento del processo di copia di Acronis

10. Rimuovete il CD del software Acronis True Image HD e chiudete il programma.

SSD Computer Desktop / Notebook Impostazione della priorità di avvio delle unità di sistema Il vostro sistema dispone ora di due unità di avvio. Per configurare l'avvio a partire dalla nuova unità SSD, è necessario accedere al BIOS e impostare la priorità di avvio sull'unità SSD. Procedete come segue.

1. Riavviate il computer. Durante la fase di riavvio, lanciate l'utilità di configurazione di

sistema (BIOS) premendo ripetutamente il tasto speciale ESC, F1, F12 oppure CANC (consultate il manuale fornito dal produttore del sistema per conoscere il tasto speciale richiesto).

2. All'interno del BIOS del sistema, modificate l'ordine di avvio in modo che la prima

posizione sia assegnata all'unità denominata "SSDxxxx".

3. Uscite dal BIOS premendo il tasto ESC. Quando richiesto, confermate il salvataggio

4. Riavviate il computer. L'avvio dovrebbe avvenire ora tramite l'unità SSD.

Nota: a questo punto, il disco rigido pre-esistente può essere utilizzato come supporto secondario di archiviazione, visualizzabile tramite l'icona Risorse del computer (o Computer in Vista).

SSD Computer Desktop / Notebook Istruzioni per l'installazione su Computer Portatile Installazione dell'hardware Nota: non installate l'unità SSD nella custodia per unità esterna.

1. Trasferimento del disco rigido di sistema alla custodia per unità esterna.

1) Spegnete il computer portatile, scollegatelo dall'alimentazione e rimuovete il gruppo

2) Rimuovete il disco rigido di sistema dal computer portatile e smontate i supporti di

montaggio (i supporti di montaggio del disco rigido servono in seguito per l'installazione dell'unità SSD nel computer portatile). Consultate il manuale fornito dal produttore del vostro computer per istruzioni dettagliate.

3) Inserite il disco rigido di sistema nella custodia per unità esterna.

2. Installazione dell'unità SSD nel computer portatile e collegamento dell'unità esterna.

1) Montate i supporti precedentemente rimossi dal disco rigido sull'unità SSD, quindi

inserite l'unità SSD nell'apposito vano del computer portatile. Consultate il manuale fornito dal produttore del vostro computer per istruzioni dettagliate.

2) Utilizzando il cavo USB fornito, collegate il disco rigido di sistema (ora installato

nella custodia per unità esterna fornita) a una porta USB del computer portatile.

3) Siete ora pronti per procedere al trasferimento dei dati dal disco rigido di sistema

all'unità SSD utilizzando il software di clonazione fornito.

SSD Computer Desktop / Notebook Impostazione e uso di Acronis® True Image HD IMPORTANTE: prima di installare la versione completa di Acronis, si raccomanda di disinstallare le eventuali versioni di prova!

1. Inserite il CD del software Acronis True Image HD nell'unità CD-ROM.

2. Riavviate il sistema.

3. Il CD di Acronis True Image HD è un disco di avvio e lancerà direttamente la schermata

Acronis True Image HD. Nota: se il sistema avvia Windows invece della schermata Acronis True Image HD oppure non effettua alcun avvio, eseguite le seguenti operazioni.

1) Riavviate il computer. Durante la fase di riavvio, lanciate l'utilità di

configurazione di sistema (BIOS). A tal fine, è necessario in genere premere un tasto speciale, quale ESC, F1, F12 o CANC (consultate il manuale fornito dal produttore del sistema per conoscere il tasto speciale richiesto).

2) All'interno del BIOS del sistema, modificate l'ordine di avvio in modo che

l'unità CD-ROM risulti la prima unità di avvio.

3) Salvate le impostazioni e uscite dal BIOS (per istruzioni dettagliate sulla

configurazione del BIOS, consultate la documentazione fornita dal produttore del sistema).

4) Riavviate il computer. Il computer dovrebbe a questo punto aprire la

schermata Acronis True Image HD.

SSD Computer Desktop / Notebook

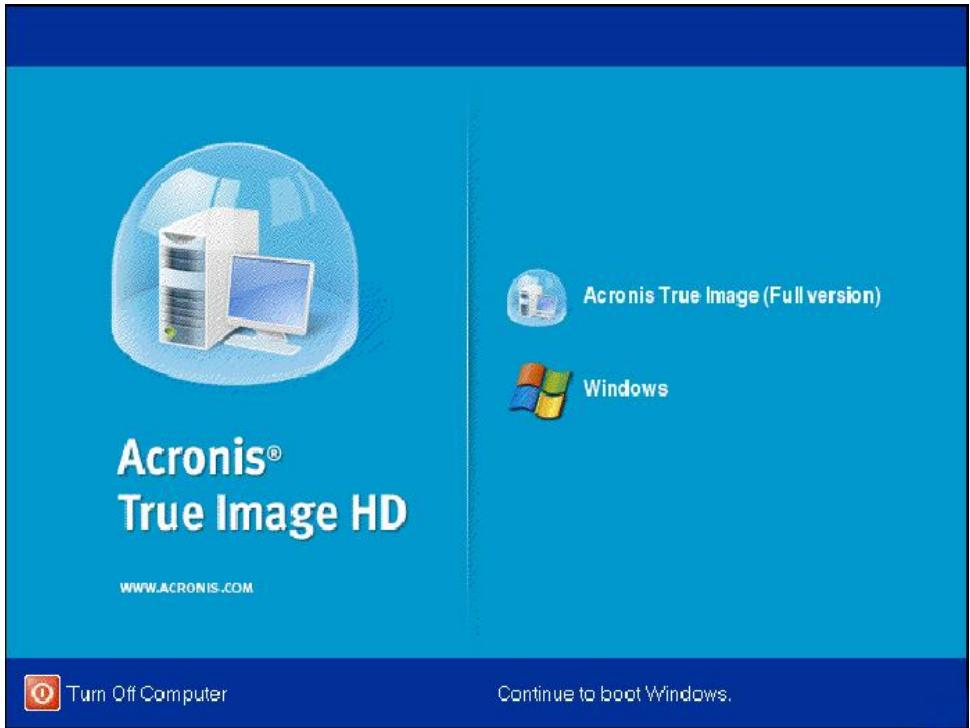

4. Selezionate l'icona Acronis True Image nella schermata Acronis True Image HD

(Figura 8). Nota: la visualizzazione della schermata successiva potrebbe richiedere alcuni minuti. Figura 8: schermata di Acronis True Image HD

SSD Computer Desktop / Notebook

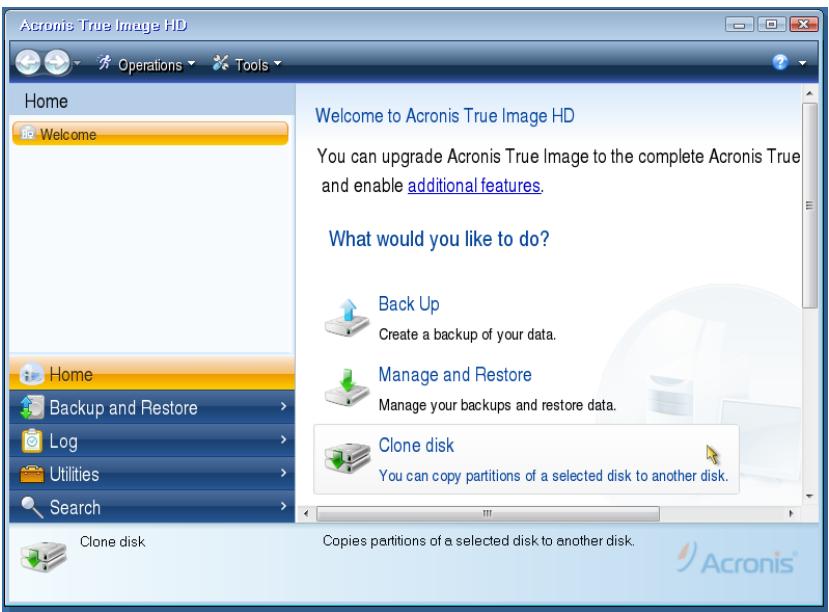

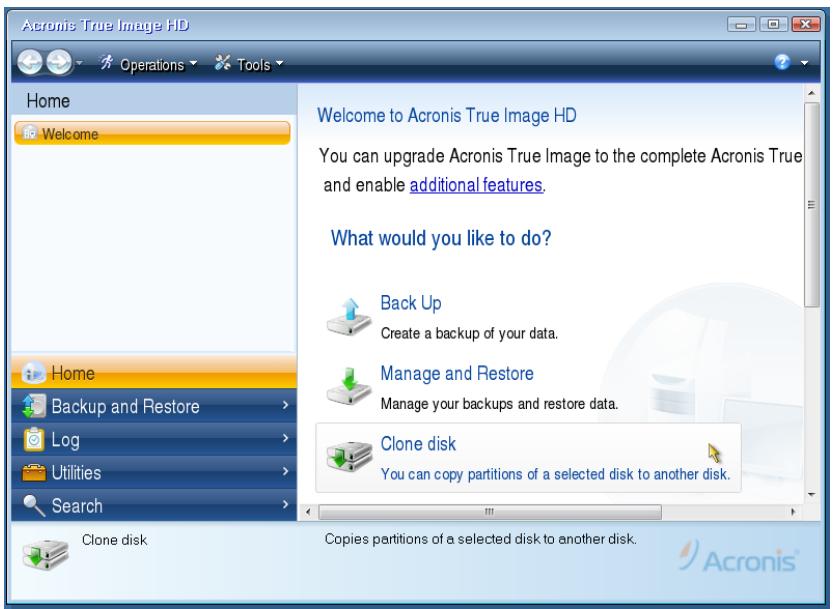

5. Selezionate Clone Disk (Figura 9).

Figura 9: selezione di Clone Disk

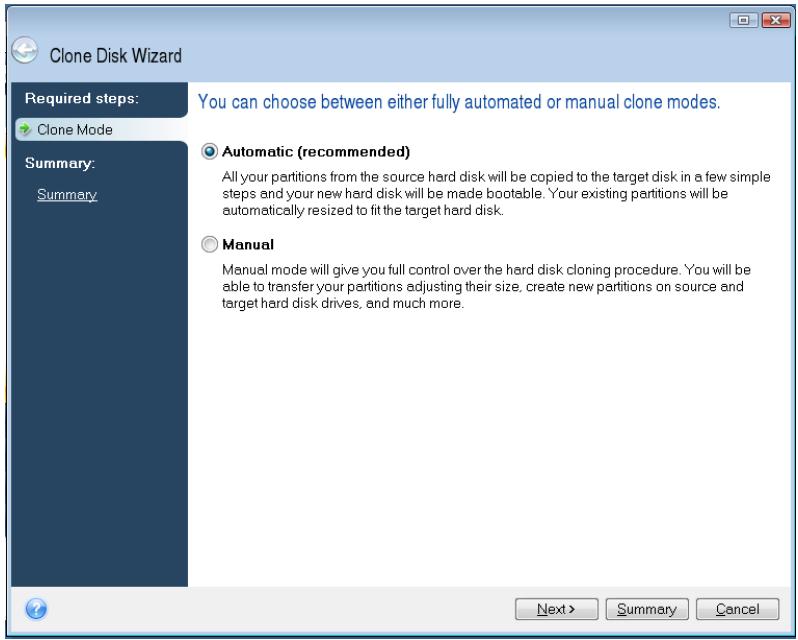

6. Selezionate Automatic tra le modalità di clonazione disponibili (Figura 10). NON

selezionate la modalità Manual (questa modalità personalizzata è riservata ai soli utenti esperti). Fate clic su Next. Figura 10: scelta della modalità di clonazione

Se richiesto, selezionate l'unità sorgente (Source) e l'unità di destinazione (Target). Fate clic su Next per continuare.

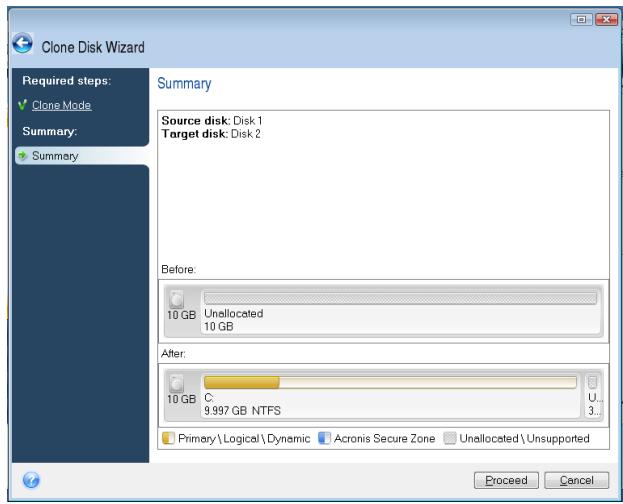

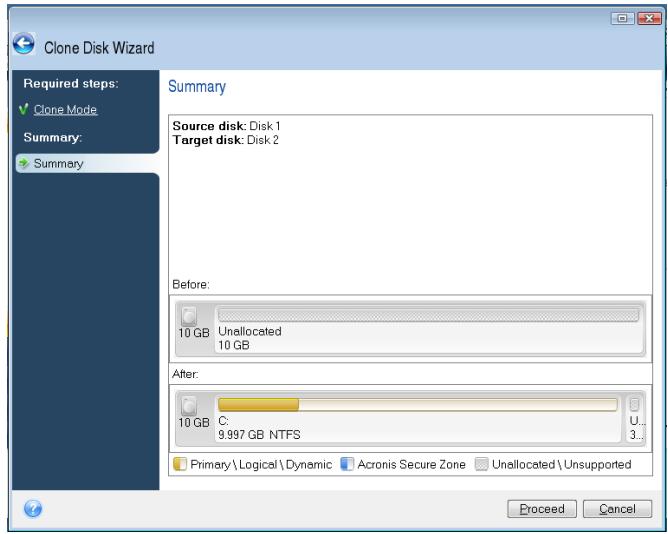

8. Viene visualizzata la schermata Hard Disk Drives Structure (Figura 11). Fate clic su

Proceed. Nota: le dimensioni di partizione originali verranno ridefinite in base alla capacità della nuova unità. Se la capacità della nuova unità è inferiore a quella dell'’unità originale, le partizioni verranno ridotte in modo proporzionale. Se la capacità della nuova unità è superiore a quella dell'’unità originale, le partizioni verranno aumentate in modo proporzionale. Figura 11: struttura unità disco rigido

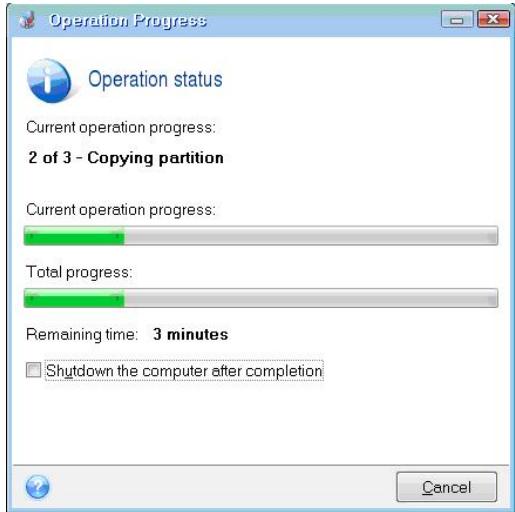

9. Una barra di avanzamento indica che è in corso il processo di trasferimento dei dati

(Figura 12). Una volta completata con successo la fase di clonazione, viene visualizzata una finestra recante il messaggio Disk Cloning was successful. Fate clic su OK. Figura 12: avanzamento del processo di copia di Acronis

SSD Computer Desktop / Notebook

10. Rimuovete il CD del software Acronis True Image HD e chiudete il programma. Il

sistema verrà riavviato automaticamente tramite la nuova unità SSD. Nota: a questo punto è possibile utilizzare l'unità disco rigido pre-esistente come unità di archiviazione secondaria.
