使用説明書 SH100S3 KINGSTON

SSD デスクトップ／ノートブック インストール ガイド

SSD（アクセサリ キット付属）により、システム パフォーマンスや信頼性を向上させることがで きます。内蔵ハード ドライブをSSDソリッド ステート ドライブ（SSD）に交換する上でとなるハー ドウェアやソフトウェアが全て含まれています。コンピュータのハードディスクの内容をコピー し、これを他のシステム ドライブにロードすることのできるイメージ プログラム、Acronis® True Image HD software*を使って、クローン プロセスを実行することができます。このソフトウェア では、ユーザーのオペレーティング システムおよび個人データを現在のシステム ハード ドラ イブからSSDに移すことができます。Acronis® True Image HDのクローン プロセスが完了しデ ータがSSDに転送されると、ハード ドライブはセカンダリ ドライブとなり、データのストレージ に利用されます。

本キットにて提供されるソフトウェアは、RAIDまたはスパン ディスク アレイのイメージ／クローンをサポートして いません。 Acronisソフトウェアには、本製品バンドルには適用できない各種ツールや機能も含まれています。当マニュアル はクローン機能の利用方法のみ説明しています。他のソフトウェア機能の利用方法については、Acronisのソフ トウェア アプリケーションの「ヘルプ」を参照してください。

文書番号 4900036-001.A00 02-3-2010

本機器はFCC規定第15項に準拠しています。操作においては、以下のような2つの条件が あります:(1) 本機は有害な電波障害を引き起こしてはならない。(2) 本機は、誤作動を引き起 こしうる干渉を含め、あらゆる電波障害も許容しなければならない。 本機は FCC 規定第 15 章によるクラス B デジタル装置の規制に準拠していること が試験に より確認されています。これらの規制は、住宅に設置した状態で、有害な電波障害から適切 に保護することを目的としています。本機は、電磁波を発生、使用し、放射しうるため、指示 通りに設置し使用しない場合、無線通信に有害な電波障害を引き起こすことがあります。 ただし、特定の設置条件で電波障害が発生しないと保 証するものではありません。本機がラ ジオやテレビに有害な電波障害を引き起こしているかどうかは、本機の電源をオン / オフに することで検証できます。電波障害を引き起こしている場合は、次のいずれかの方法で解消 することをお勧めします。    

受信アンテナの方向または場所を変える。 本機と受信機を離す。 本機を受信機とは別のコンセントに接続する。 販売店または専門のラジオ/TV 技術者に問い合わせる。

SSD デスクトップ／ノートブック 目次 キット内容: Error! Bookmark not defined. 使用ツール: Error! Bookmark not defined. システム要件 Error! Bookmark not defined. 取扱い上の注意 Error! Bookmark not defined. デスクトップ の場合 Error! Bookmark not defined. ハードウェアのインストール Error! Bookmark not defined. Acronis® True Image HD の設定および使用 Error! Bookmark not defined. 「Hard Drive Boot Priority（ハード ドライブの起動優先順位）」を設定します Error! Bookmark not defined. ノートブックの場合 Error! Bookmark not defined. ハードウェアのインストール Error! Bookmark not defined. Acronis® True Image HD の設定および使用 Error! Bookmark not defined.

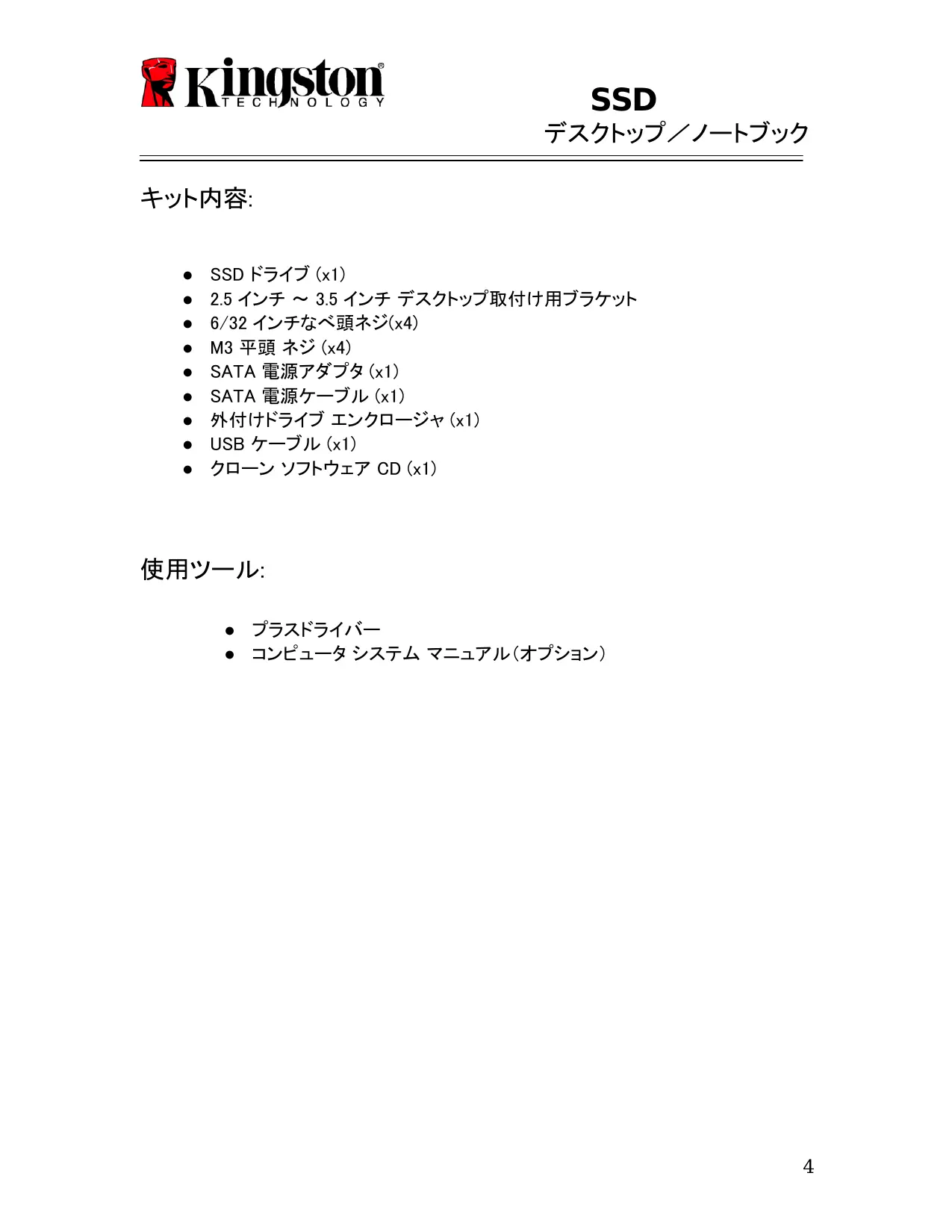

SSD デスクトップ／ノートブック キット内容: ● ● ● ● ● ● ● ● ●

SSD ドライブ (x1) 2.5 インチ ～ 3.5 インチ デスクトップ取付け用ブラケット 6/32 インチなべ頭ネジ(x4) M3 平頭 ネジ (x4) SATA 電源アダプタ (x1) SATA 電源ケーブル (x1) 外付けドライブ エンクロージャ (x1) USB ケーブル (x1) クローン ソフトウェア CD (x1)

使用ツール: ● プラスドライバー ● コンピュータ システム マニュアル（オプション）

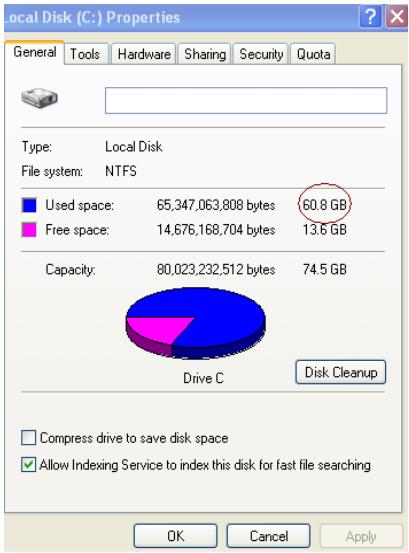

システム要件  オペレーティング システム:Windows® 7、Windows Vista (SP1)、Windows XP (SP3) お よび Windows 2000 (SP4)  Pentium プロセッサまたはそれ以上  128MB RAM  起動 メディア作成用 CD ドライブ  デスクトップ インストール用 SATA コネクタ  デスクトップ インストール用 3.5 インチ ドライブベイ 注:インストールを開始する前にお読みください。 ● このキットのSSDが、現在お使いのシステムのハードドライブの容量より大きい場合は、 取扱い上の注意をお読みください。 ● このキットのSSDが、現在お使いのシステムのハードドライブの容量より小さい場合は、 システム ハードドライブの使用中の容量がSSDの容量を上回っていないことを確認し てください。システム ハードドライブの使用中の容量を確認するには、以下の手順に 従ってください。 1) コンピュータを起動して、デスクトップ画面を表示します。 2) デスクトップまたはスタートメニューより、コンピュータ（またはマイ コンピュータ）を ダブルクリックします。 3) C: ドライブを右クリックし、プロパティを選択します。C: ドライブのプロパティ ウィン ドウが表示されます (図 1):

SSD デスクトップ／ノートブック 使用中の容量がSSDの容量より大きい場合、写真や動画、音楽などのデータを代替データ ソース（外付けハード ドライブまたはUSBドライブ）へ移動し、使用中のスペースがSSDの容 量の85%以下になるようにしてください。これによりイメージング プロセスを円滑に進めること ができます。以下のガイド チャートをご確認ください。

調整済みのHDD使用スペ ース 27GB 以下

調整済みの HDD 使用スペース = SSD 容量 X 85%

クローン プロセスが完了した後、先ほどバックアップしたファイルをハード ドライブの元の場 所に戻すことができます。

取扱い上の注意 静電気による損傷を防ぐため、以下の注意事項に従ってください。 ● SSD のインストールの準備ができるまで、ドライブを静電気防止容器に入れて保管してく ださい。 ● リスト ストラップを着用し、アースをコンピュータ用ケースに接続して静電気を抑えるよう にしてください。 ● ドライブは慎重に扱ってください。コネクタに触れないでください。

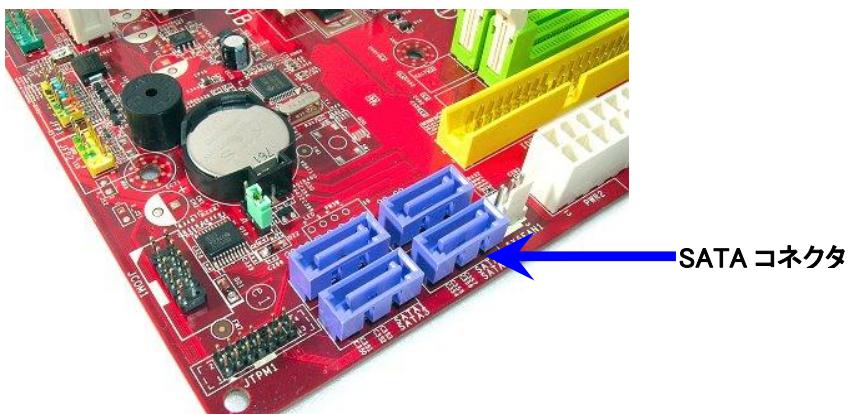

デスクトップ の場合 ハードウェアのインストール 1. コンピュータのスイッチを切り、電源を抜いてください。 2. システムメーカーの指示に従い、システム シャーシ カバーを取り外してください。 3. 2.5 インチ ～ 3.5 インチの取付け用ブラケット（同梱）を SSD に取付け、M3 フラット ヘ ッド ネジを挿入します。 4. コンピュータ内の 3.5 インチ ドライブ ベイの空きを確認し、6/32 インチのなべ頭ネジ （同梱）を使って SSD を取り付けします。 注:お使いのシステムがドライブ ベイで独自のシャーシ ネジやレールまたはブラケット シ ステムを必要とする場合があります。その場合は、ハードウェアに 2.5 インチ ～ 3.5 イン チ取付け用ブラケットを設置し、お使いのコンピュータのシャーシとの適合性を確認してく ださい。お使いのシステムメーカーによる説明書を確認してください。 5. SATA データ ケーブル（同梱）の片方を、お使いのコンピュータのマザーボードの SATA インターフェース コネクタか、SATA ホスト アダプタに接続します。(図 2) マザ ーボード上の SATA コネクタの例

図 2:4 つの SATA コネクタ付きデスクトップ PC マザーボード。 コネクタの数はシステムにより異なります。

注:SATA コネクタは正確に適応させるために重要となります。 6. SATA インターフェース ケーブルのもう一方を SSD に接続します。 7. 電源ケーブルまたは電源アダプタ（同梱）を SSD に接続します。 8. これでクローン ソフトウェアを使って、システム ハード ドライブから SSD へデータをコ ピーする準備が整いました。 7

Acronis® True Image HD の設定および使用 重要:Acronis の完全版をインストールする前に、必ずトライアル版をアンインストールしてくだ さい。 1. Acronis True Image HD ソフトウェアをシステムの CD-ROM ドライブに挿入します。 2. システムを再起動します。 3. Acronis True Image HD CD は起動ディスクであり、Acronis True Image HD スクリーン を起動します。 注:システムが Acronis True Image HD スクリーンではなく Windows を起動する場合は、 以下をお試しください。 1) コンピュータを再起動します。システムが再起動している間、システム セットア ップ プログラム（BIOS）を実行します。BIOS は ESC、F1、F12 または DELETE などの特殊キーを押すと実行できます。（システムメーカーの説明書で BIOS 起動キーを確認してください。） 2) システム BIOS で起動順序を変更すると、CD-ROM が最初の起動デバイスと なります。 3) 設定を保存し、BIOS を終了します。（BIOS の設定における詳細な手順につい ては、システムメーカーの説明書を確認してください。） 4) コンピュータを再起動します。コンピュータを再起動すると、Acronis True Image HD のページが表示されます。

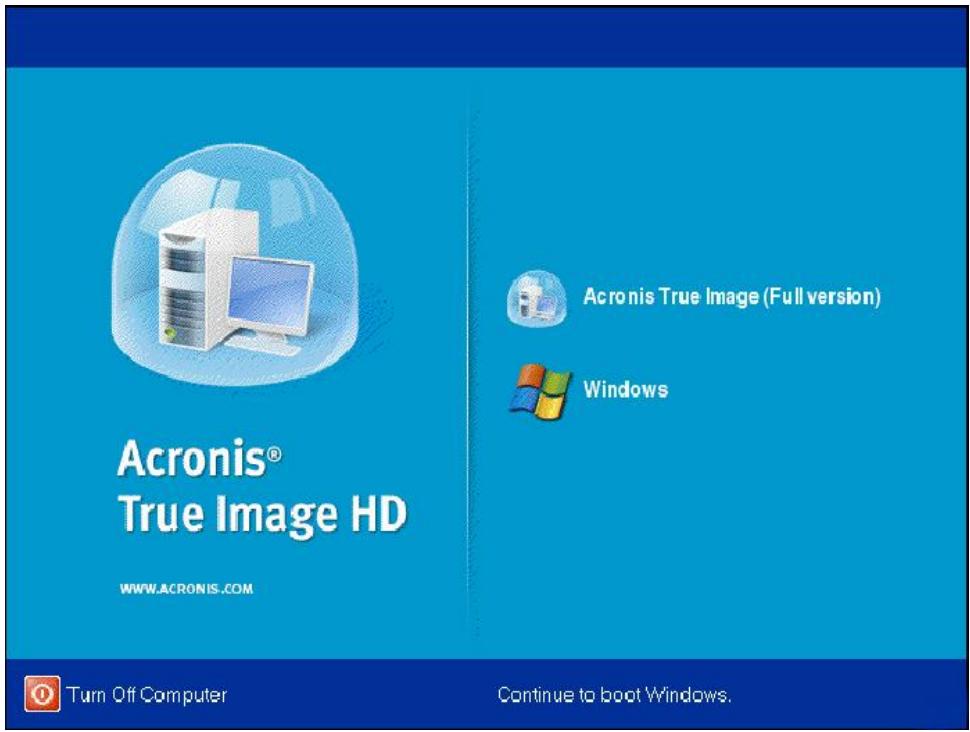

4. Acronis True Image HD スクリーンから、Acronis True Image アイコンを選択します(図 3)。 注:次の画面が表示されるまで、数分かかる場合があります。

図 3:Acronis True Image HD

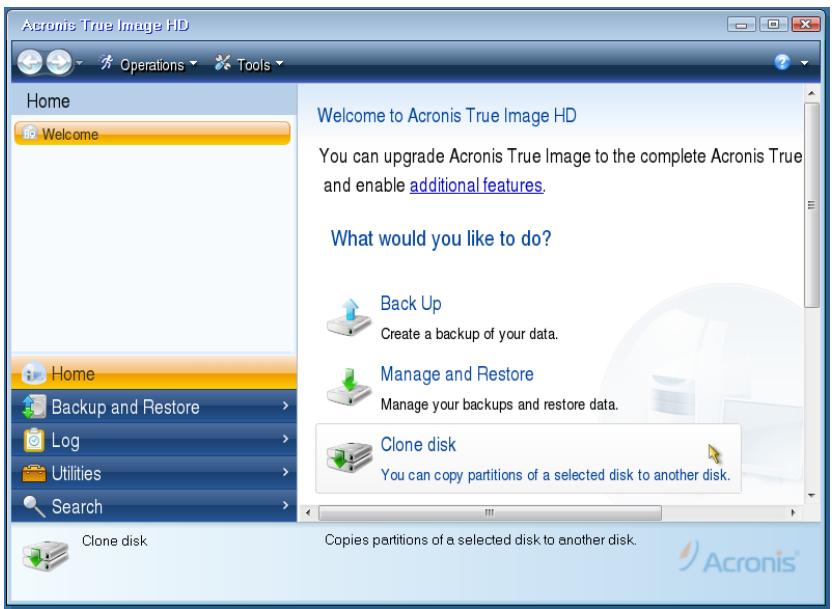

5. クローン ディスクを選択します (図 4)

SSD デスクトップ／ノートブック 図 4:クローン ディスクの選択

注:「This program is designed to work with two or more drives（このプログラムは複数の ドライブと合わせて利用するように設計されています）」というエラー メッセージが表示さ れる場合は、ハード ドライブやSSDの接続を全て確認してください。SATAデータおよび電 源ケーブルがドライブやマザーボードに接続されていることを確認してください。適切な接 続が行われている場合、お使いのシステムのBIOSがSATAスペア ポートをオンまたは有 効にしていない可能性があります。 その場合は以下をお試しください。 1) コンピュータを再起動してください。システムが再起動している間、ESC、F1、 F12またはDELETEなどの特殊キーを連続で押し続け、システム セットアップ プログラム（BIOS）を有効にします。（お使いのコンピュータ システムの説明書 で正しいキーを確認してください）。 2) システムのBIOSが起動している間、「Drives or Hard Drives（ドライブまたはハ ード ドライブ）」とラベルされたエントリを確認してください。キーボードの矢印 キーでこのフィールドを選択し、Enterを押します。ここでSATAポートを選択す るか、値を「On（オン）」または「Enabled（有効）」にすると、SATAのスペア ポー トがオンまたは有効になります。このプロセスで全てのSATAポートを有効また はオンにすることを推奨します。これによりお使いのシステムに悪影響を及ぼ すことはありません。 3) ESCキーを押してBIOSを終了します。画面に従い変更を保存します。 4) コンピュータを再開して、ソフトウェアCDを起動し、再度クローン プロセスを実 行してください。

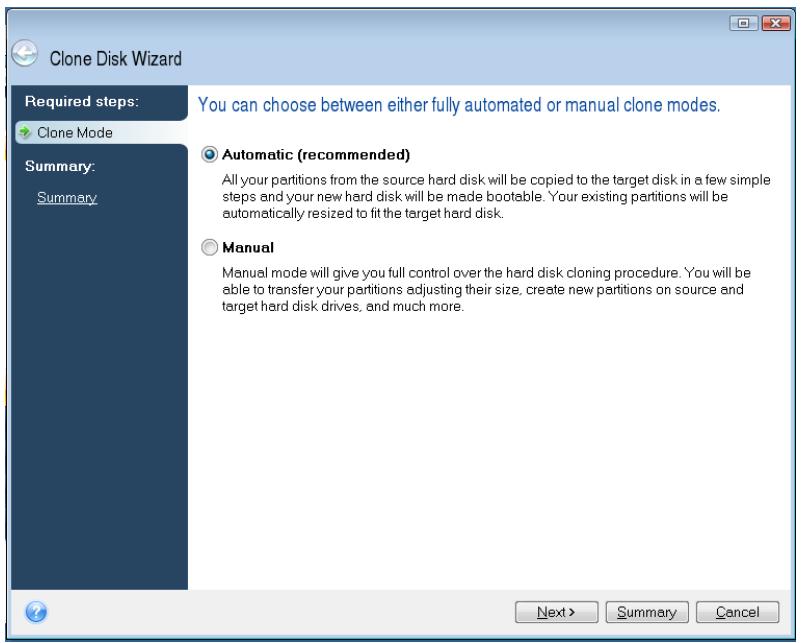

6. クローン モード オプションで Automatic（自動）を選択します(図 5)。Manual（手動）モ ードは選択しないでください。（手動モードは専門知識を持つユーザーのみ利用できま す）Next（次へ）をクリックします。

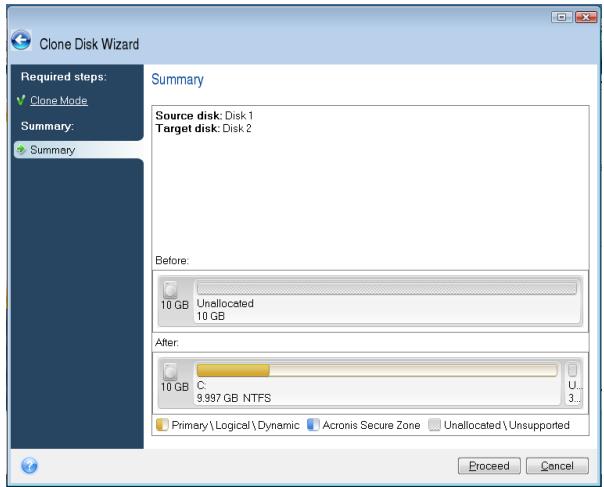

7. 画面に従い、Source and Destination Disk（ソースおよび宛先ディスク）を選択します。 Next（次へ）をクリックして先に進みます。 8. Hard Disk Drives Structure（ハードディスク ドライブ構成）画面が表示されます（図 6） 。Proceed（進む）をクリックします。 注:オリジナル パーティション サイズは、新しいドライブの容量に基づいて計算されます。 新しいドライブのスペースがオリジナル ドライブのスペースよりも小さい場合、パーティシ ョンはそれに伴って縮小されます。新しいドライブのスペースがオリジナル ドライブのス ペースよりも大きい場合、パーティションはそれに伴って拡大します。

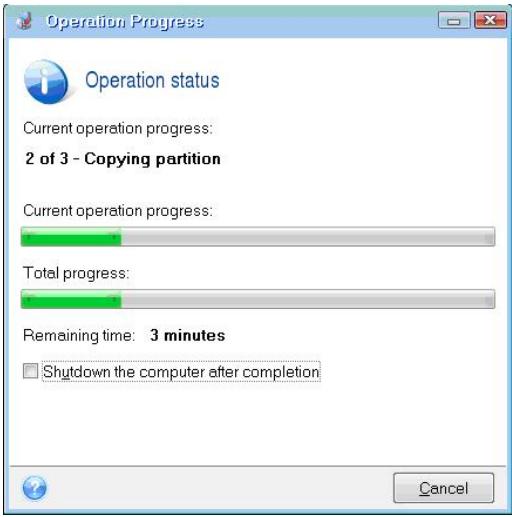

9. プロセスバーが、データのコピー状況を表示します（図 7）。クローン プロセスが終了 すると、Disk Cloning was successful（ディスクのクローン完了）のウィンドウが表示さ れます。OK をクリックします。

SSD デスクトップ／ノートブック 図 7:Acronis オペレーション プログレス

10. Acronis True Image HD ソフトウェア CD を取り出し、プログラムを終了します。

「Hard Drive Boot Priority（ハード ドライブの起動優先順位）」を設定 します お使いのシステムは 2 つのブータブル ドライブの設定が可能になります。新しい SSD ドライ ブから起動する場合、システム BIOS で「Hard Drive Boot Priority（ハード ドライブの起動優 先順位）」を設定する必要があります。これにより新しい SSD ドライブで最初に起動するよう になります。以下の手順に従ってください。 1. コンピュータを再起動する。システムが再起動している間、ESC、F1、F12または DELETEなどの特殊キーを連続で押し続け、システム セットアップ プログラム（BIOS） を有効にします。（お使いのコンピュータ システムの説明書で正しいキーを確認してく ださい）。 2. BIOSの実行中、「Hard Drive Boot Priority（ハード ドライブの起動優先順位）」を変更 すると、“SSDxxxx”とラベルされたディスクが最初の位置に移動します。 3. ESCを押してBIOSを終了します。画面に従い変更を保存します。 4. コンピュータを再起動します。新しいSSDドライブでコンピュータが再起動します。 注:オリジナルのシステム ハード ドライブはデータ ストレージ用のセカンダリ データ ディ スクとして利用することができ、これはマイコンピュータ（Vistaではコンピュータ）に表示さ れます。

ノートブックの場合 ハードウェアのインストール 注:SSD を外付けドライブ エンクロージャにインストールしないでください。 1. システム ハード ドライブを外付けドライブ エンクロージャに転送します: 1) コンピュータの電源を切り、ノートパソコンから電源ケーブルやバッテリーパックを 取り外します。 2) ノートパソコンからシステム ハード ドライブを取り出し、システム ドライブ ブラケッ トを外します。（システム ドライブ ブラケットは、後でお使いのノートパソコンに SSD をインストールする際に利用します。）お使いのシステムメーカーによる詳し い説明を確認してください。 3) 外部システム ハード ドライブを外付けドライブ エンクロージャに挿入します。 2. お使いのノートパソコンに SSD をインストールし、外部ドライブ エンクロージャを取り付け ます: 1) システムのドライブ ブラケットを使用して SSD のアッセンブリーを行い、ノートパソ コンのドライブ ベイに挿入します。お使いのシステムメーカーによる説明書を確認 してください。 2) 同梱の USB ケーブルを利用して、外付けドライブ エンクロージャにインストールさ れたシステム ハード ドライブをノートパソコンに取り付けます。 3) これでクローン ソフトウェアを使って、システム ハード ドライブから SSD へデータ をコピーする準備が整いました。

Acronis® True Image HD の設定および使用 重要:Acronis ソフトウェアの完全版をインストールする前に、トライアル版をアンインストール してください。 1. Acronis True Image HD ソフトウェアをシステムの CD-ROM ドライブに挿入します。 2. システムを再起動します。 3. Acronis True Image HD CD はブータブル ディスクであり、Acronis True Image HD ス クリーンを起動します。 注:システムが Acronis True Image HD スクリーンではなく Windows を起動する、または 何も起動しない場合は、以下をお試しください。 1) コンピュータを再起動します。システムが再起動している間、システム セットア ップ プログラム（BIOS）を実行します。システムの BIOS は ESC、F1、F12 また は DELETE などの特殊キーを押すと実行できます。（お使いのコンピュータ シ ステムの説明書で BIOS を起動するキーを確認してください。） 2) システム BIOS で起動順序を変更すると、CD-ROM が最初の起動デバイスと なります。 3) 設定を保存し、BIOS を終了します。（BIOS の設定における詳しい手順につい ては、コンピュータ システムの説明書を確認してください。） 4) コンピュータを再起動します。コンピュータを再起動すると、Acronis True Image HD のページが表示されます。

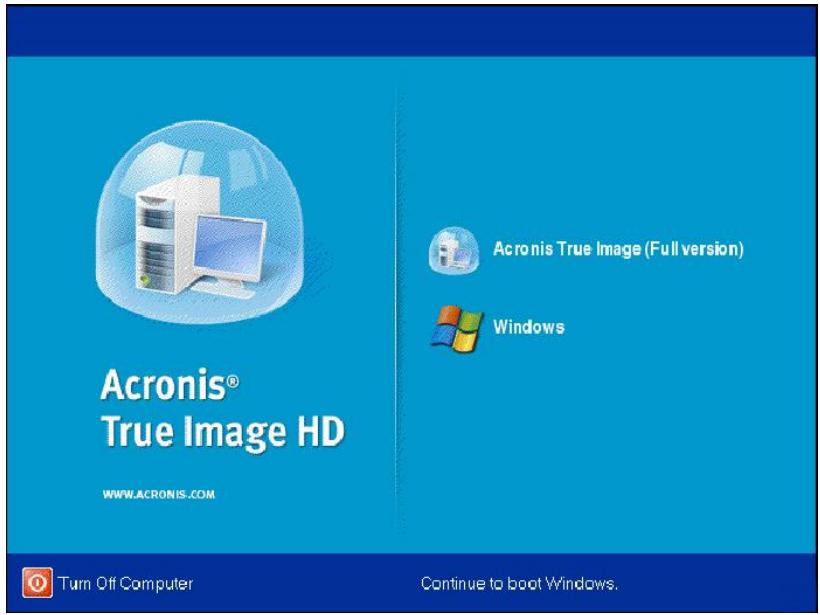

4. Acronis True Image HD スクリーンから、Acronis True Image アイコンを選択します(図 8)。 注:次の画面が表示されるまで、数分かかる場合があります。

5. クローン ディスクを選択します (図 9)。

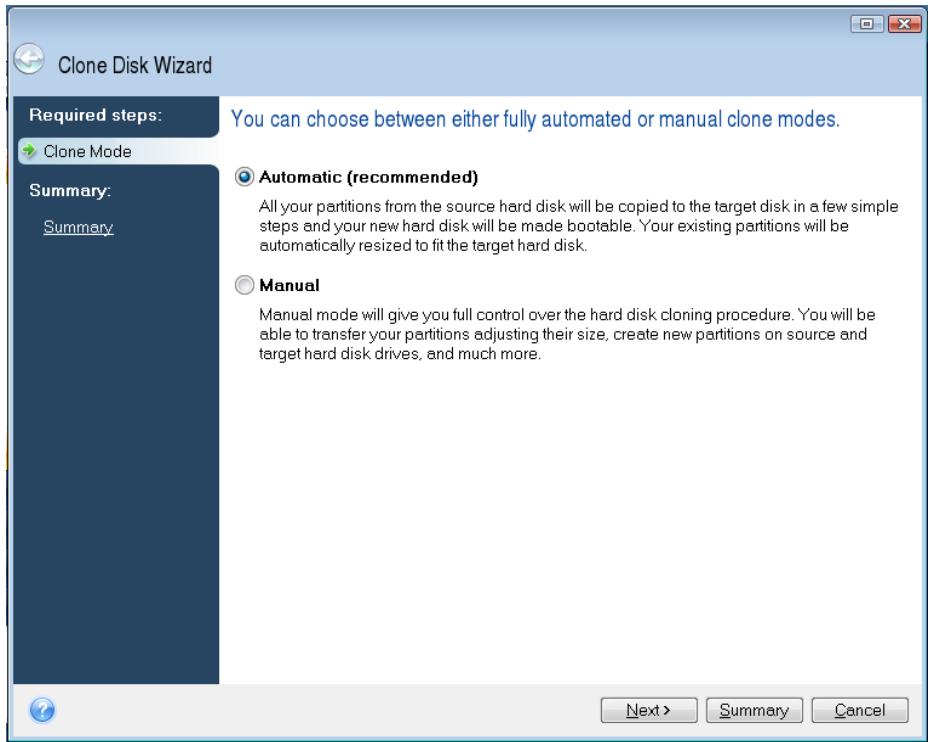

6. クローン モード オプションで Automatic（自動）を選択 (図 10)。Manual（手動）モード は選択しないでください。（手動モードは専門知識を持つユーザーのみ利用できます） Next（次へ）をクリックします。

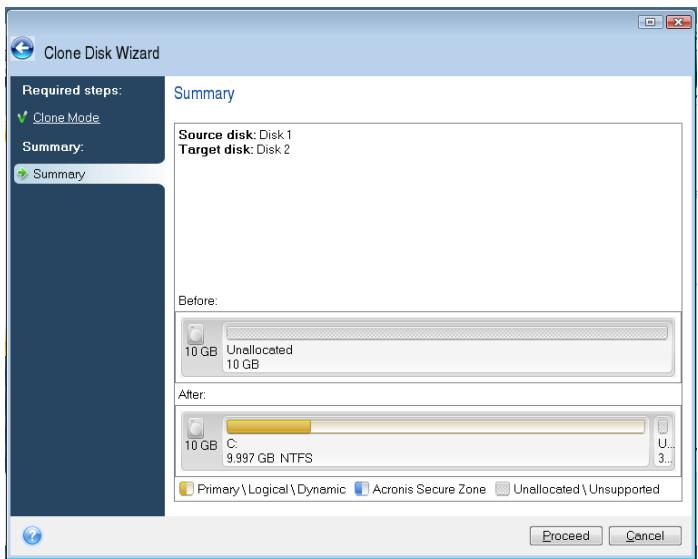

7. 画面に従い、Source and Target Disk（ソースおよびターゲット ディスク）を選択します。 Next（次へ）をクリックして先に進みます。 8. Hard Disk Drives Structure（ハードディスク ドライブ構成）画面が表示されます（図 11 ）。Proceed（進む）をクリックします。 注:オリジナル パーティション サイズは、新しいドライブのサイズに基づいて計算されます。 新しいドライブの容量がオリジナル ドライブの容量よりも小さい場合、パーティションはそ れに伴って縮小されます。新しいドライブのスペースがオリジナル ドライブのスペースよ りも大きい場合、パーティションはそれに伴って拡大します。

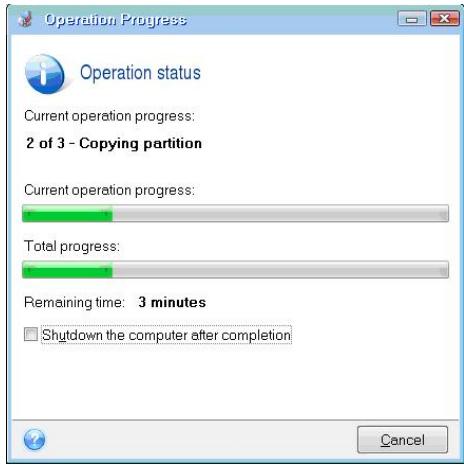

9. プロセスバーが、データの転送状況を表示します(図 12)。クローン プロセスが終了す ると、Disk Cloning was successful（ディスクのクローン完了）のウィンドウが表示され ます。OK をクリックします。

図 12:Acronis オペレーション プログレス

10. Acronis True Image HD ソフトウェア CD を取り出し、プログラムを終了します。システ ムは自動的に新しい SSD ドライブでコンピュータの再起動を行います。 注:外付けエンクロージャのドライブはセカンダリ ストレージとして利用することができます。
