MANUALE UTENTE SNV125-S2BD KINGSTON

SSDNow For Desktops Guida all’installazione Grazie all’acquisto di SSDNow, completo di accessori, potrete approfittare dei benefici offerti dall’aumento delle prestazioni e dell'affidabilità del vostro sistema. La confezione include tutti i componenti hardware e software necessari per sostituire il disco rigido interno del vostro PC Desktop con l’unità SSDNow Solid State Drive (SSD). Il software Acronis® True Image HD*, un programma di imaging che copia i contenuti del disco rigido di un computer (e moltissimi altri contenuti) su di un'altra unità di sistema, vi accompagnerà nel processo di clonazione. Questo software vi consente di trasferire il vostro sistema operativo e i vostri dati personali dall‘attuale disco rigido alla nuova unità SSD. Quando avrete completato il processo di clonazione Acronis® True Image HD e avrete trasferito i dati sull’unità SSD, il vostro disco rigido potrà essere utilizzato come unità secondaria per la memorizzazione dei dati.

Il software fornito all'interno di questo kit non supporta l’imaging/clonazione degli array di dischi RAID o Spanned. Il software Acronis include strumenti e funzionalità non applicabili a questo pacchetto. Il presente manuale fornisce istruzioni soltanto per la funzionalità di clonazione. Per informazioni sulle altre funzionalità del software, consultare il menu di aiuto di Acronis all’interno dell’applicazione software. Document No. 4808065-001.A02 SSDNow Desktop Installation Guide 07-16-2009 SSDNow For Desktops

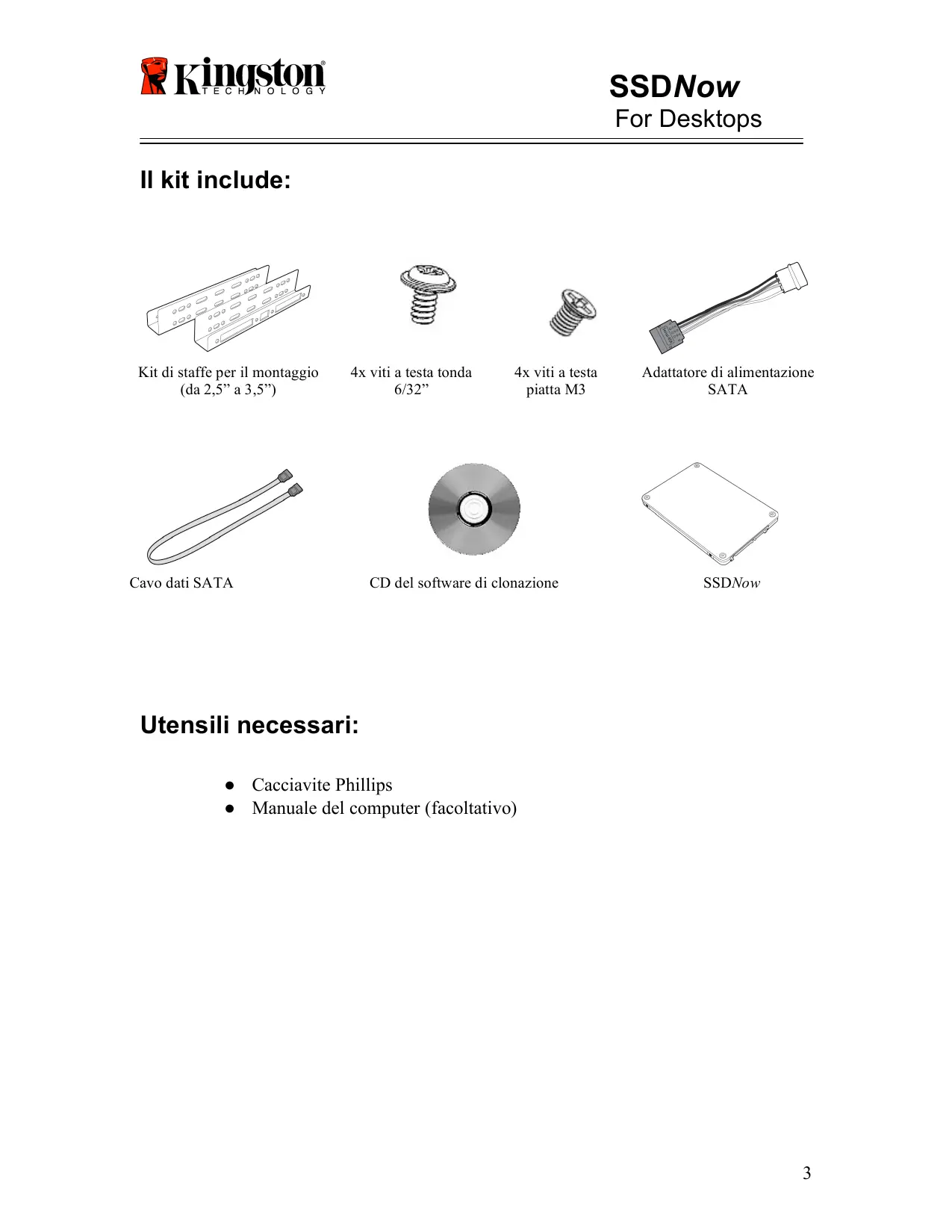

SSDNow For Desktops Il kit include: Kit di staffe per il montaggio (da 2,5” a 3,5”) 4x viti a testa tonda 6/32” Cavo dati SATA 4x viti a testa piatta M3 CD del software di clonazione Adattatore di alimentazione SATA SSDNow Utensili necessari: ● Cacciavite Phillips ● Manuale del computer (facoltativo)

SSDNow For Desktops Requisiti di sistema Sistema operativo: Windows Vista® (SP1), Windows XP® (SP3) e Windows 2000® (SP4) Elaboratore Pentium (o superiore) 128MB RAM Unità CD-ROM o DVD per la creazione di supporti avviabili Connettore SATA disponibile Slot unità 3.5” disponibile ATTENZIONE: PRIMA DELL’INSTALLAZIONE LEGGERE LE SEGUENTI ISTRUZIONI.

• Se l’unità SSD fornita all’interno di questo kit ha una capacità superiore a quella del disco rigido attualmente utilizzato dal vostro sistema, passate alla sezione Precauzioni d’uso.
• Se l’unità SSD fornita all’interno di questo kit ha una capacità inferiore a quella del disco rigido attualmente utilizzato dal vostro sistema, verificate che la capacità usata dal disco rigido del sistema non sia superiore alla capacità della vostra nuova unità SSD. Per determinare quale sia lo spazio usato dal disco rigido eseguite le seguenti operazioni:

1) Avviare il computer e posizionarsi sul desktop.

2) Fare doppio clic su Risorse del computer (Computer in Vista) sul desktop

oppure dal menu Start.

3) Fare clic con il pulsante destro del mouse sull’unità C: e selezionare Proprietà.

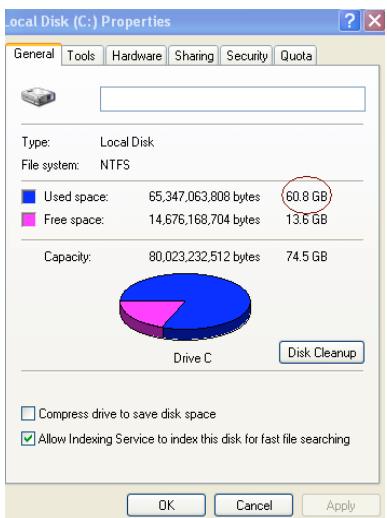

Si apre la finestra delle proprietà dell’unità C: (Figura 1: le proprietà dell ‘unità (C:)): Figura 1: le proprietà dell‘unità (C:)

SSDNow For Desktops Se la capacità utilizzata è superiore alla capacità dell’unità SSD, è necessario spostare alcuni dei dati (immagini, filmati, musica, ecc.) su una sorgente di dati alternativa (ad esempio un’unità rigida esterna oppure un’unità USB) fino a che lo spazio utilizzato non sia inferiore all'85% della capacità della nuova unità SSD. Ciò aiuterà a garantire il successo della procedura di imaging. Il seguente grafico può essere di aiuto come riferimento: 32GB Spazio utilizzato sul disco rigido (modificato) 27GB o meno 40GB 34GB o meno 64GB 54GB o meno 80GB 66GB o meno 128GB 109GB o meno 160GB 136GB o meno 256GB 218GB o meno 512GB 423GB o meno Capacità SSD Spazio utilizzato sul disco rigido (modificato) = Capacità SSD X 85% Dopo avere completato il processo di clonazione, questi file potranno essere trasferiti nuovamente alla loro posizione originale sul disco rigido. Precauzioni d’uso Per prevenire i danni causati dall’elettricità statica, osservare le seguenti precauzioni: ● Lasciare l’unità SSD nel contenitore antistatico fino a che non si è pronti a installarla. ● Indossare un bracciale antistatico e collegare la fascia per la messa a terra alla cassa del computer, per ridurre al minimo l’elettricità statica. ● Maneggiare l’unità con cura. Non toccare i connettori. Installazione hardware

1. Spegnere l’alimentazione del computer e scollegare l’alimentatore.

2. Rimuovere la protezione dello chassis del sistema seguendo le istruzioni del

3. Fissare le staffe da 2,5” a 3,5” (fornite) all’unità SSD, allineando i fori per le viti

di montaggio delle staffe con i fori dell’unità SSD e inserendo le viti a testa piatta M3 (fornite).

4. Individuare un alloggiamento da 3,5” libero all’interno del computer e installare

l’unità SSD usando le viti a testa tonda da 6/32” (fornite).

SSDNow For Desktops Attenzione: il vostro sistema potrebbe richiedere viti, barre o staffe speciali per gli alloggiamenti dell’unità. In questo caso, fissare tali componenti alla staffa da 2,5” a 3,5” per assicurare la compatibilità con lo chassis del computer. Per maggiori informazioni, consultare la documentazione fornita dal produttore del sistema.

5. Fissare un’estremità del cavo dati SATA (fornito) al connettore dell’interfaccia

SATA della scheda madre del computer, oppure all’adattatore host SATA. Quello che segue è un esempio di come potrebbe apparire un connettore SATA della scheda madre: Connettore SATA Figura 2: scheda madre di un PC Desktop con 4 connettori SATA. Il numero di connettori varia da un sistema all’altro. Attenzione: i connettori SATA sono provvisti di tacche, per garantirne il corretto orientamento.

6. Fissare l’altra estremità del cavo d’interfaccia SATA all’unità SSD.

7. Collegare il cavo di alimentazione o l’adattatore di alimentazione (fornito)

8. Ora siete pronti a copiare i dati dal disco rigido del sistema all’unità SSD

utilizzando il CD del software di clonazione (fornito). Impostazione e utilizzo del software Acronis® True Image HD IMPORTANTE: ** Si raccomanda di disinstallare qualsiasi versione di prova del software Acronis prima di installare la versione completa.

1. Inserire il CD del software Acronis True Image HD nell’unità CD-ROM del

2. Riavviare il sistema.

3. Il CD Acronis True Image HD è un disco avviabile, che aprirà lo schermo Acronis

True Image HD. Attenzione: se all’avvio il sistema non apre lo schermo Acronis True Image HD, bensì apre Windows, eseguire le seguenti operazioni:

1) Riavviare il computer. Durante il riavvio del sistema, eseguire il

programma di impostazione del sistema (BIOS). Il BIOS può essere attivato premendo un tasto speciale (ad esempio, ESC, F1, F12 o

SSDNow For Desktops DELETE). (Per sapere quale sia il tasto corretto, consultare la documentazione fornita dal produttore del sistema).

2) Mentre ci si trova nel BIOS, modificare l’ordine di avvio, definendo

che CD-ROM/DVD sia il primo dispositivo da avviare).

3) Salvare le impostazioni e uscire dal BIOS. (Per istruzioni più

dettagliate sulla configurazione del BIOS, consultare la documentazione fornita dal produttore del sistema).

4) Riavviare il computer. Al riavvio, il computer dovrebbe aprire la

pagina Acronis True Image HD.

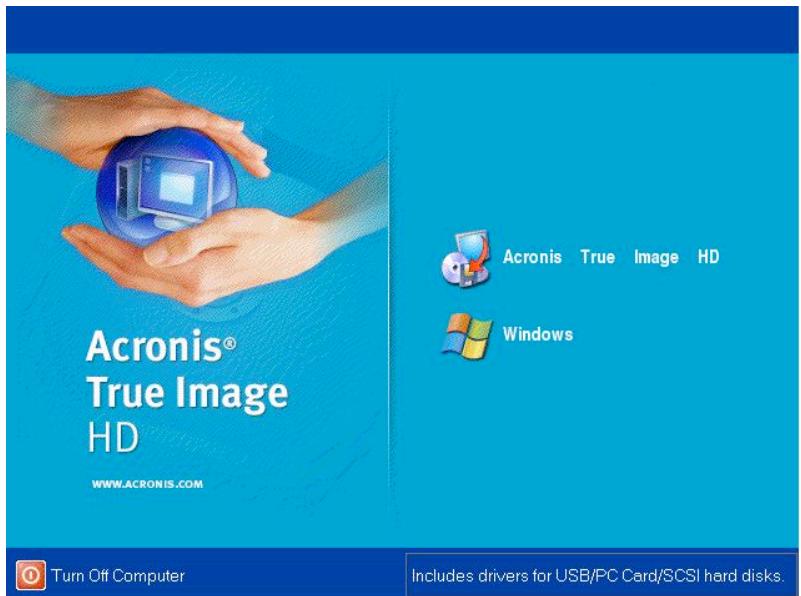

4. Selezionare l’icona Acronis True Image HD dallo schermo Acronis True Image

HD (Figura 3). Attenzione: potrebbero essere necessari alcuni minuti per la visualizzazione dello schermo successivo. Figura 3: Acronis True Image HD

5. Selezionare “Clone Disk” dallo schermo Pick a Task (Figura 4).

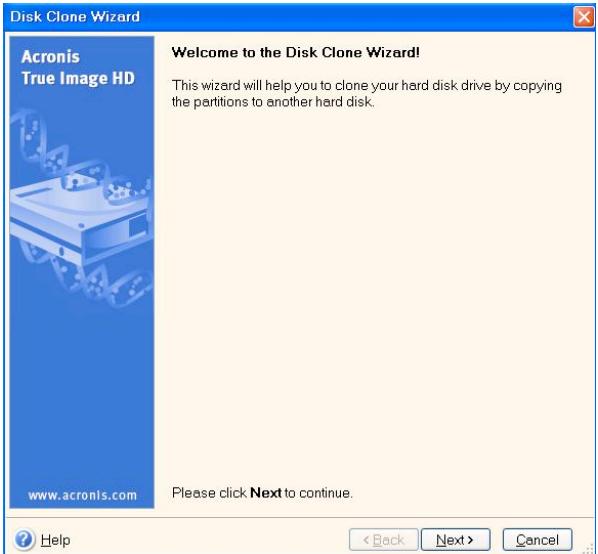

accompagnerà attraverso il processo di clonazione (Figura 5). Per continuare, fare clic su Next. Figura 5: Procedura guidata per la clonazione del disco Attenzione: se appare il messaggio di errore "This program is designed to work with two or more drives" (Questo programma è progettato per operare con due o più unità), controllare tutte le connessioni verso il disco rigido e l’unità SSD. Assicurarsi che i cavi dati e alimentazione SATA siano collegati alle unità e alla scheda madre. Se tutte le connessioni sono a posto, è possibile che il BIOS del sistema non abbia attivato le porte SATA di riserva. In questo caso, eseguire le seguenti operazioni:

1) Riavviare il computer. Durante il riavvio del sistema, attivare il

programma di impostazione del sistema (BIOS) premendo ripetutamente un tasto speciale (ad esempio ESC, F1, F12 o DELETE). (Per sapere quale sia il tasto corretto, consultare la documentazione fornita dal produttore del sistema).

2) Mentre ci si trova nel BIOS del sistema, cercare una voce chiamata

"Drives or Hard Drives". Selezionare questo campo usando le frecce sulla tastiera e premere Invio. Qui è possibile attivare le porte SATA di riserva, selezionando la porta SATA e modificando il valore in "On" oppure "Enabled". Per ottenere i migliori risultati, si consiglia di attivare tutte le porte SATA durante questo processo. Questa operazione non danneggerà in alcun modo il sistema.

3) Uscire dal BIOS premendo il tasto ESC. Quando il sistema lo

chiederà, salvare le modifiche.

4) Riavviare il computer con il CD del software e riprovare il processo di

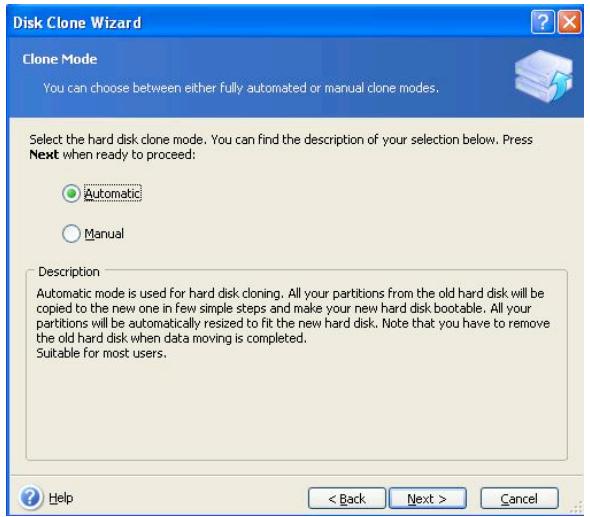

7. Selezionare Automatic dalle opzioni di clonazione (Figura 6). NON selezionare la

modalità Manual. (La modalità Manual deve essere usata solo dagli utenti più esperti). Fare clic su Next. Figura 6: opzioni di clonazione

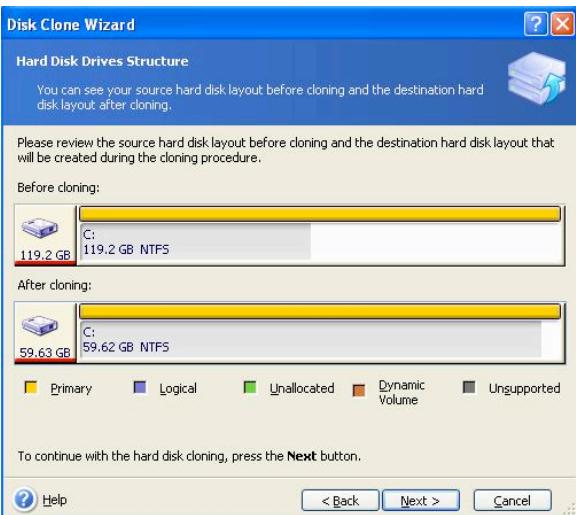

Attenzione: le dimensioni di partizionamento originali verranno scalate in base alla nuova dimensione dell'unità. Se la nuova unità è più piccola dell’unità originale, le partizioni verranno rimpicciolite in modo proporzionale. Se la nuova unità è più grande dell’unità originale, le partizioni verranno ingrandite in modo proporzionale. Figura 7: struttura delle unità disco rigido

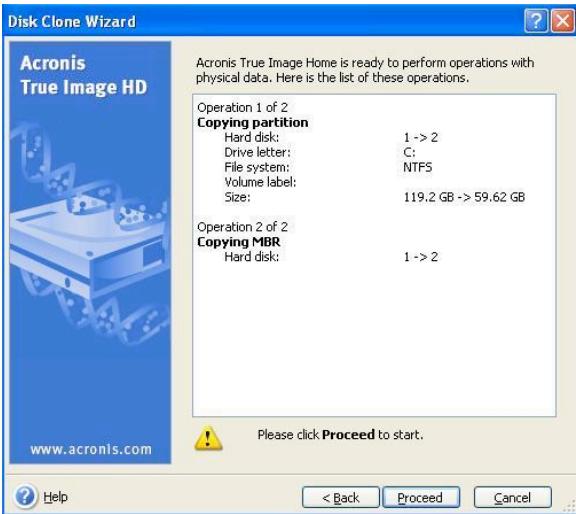

9. Controllare le operazioni Acronis True Image HD da eseguire (Figura 8). Fare

clic su Proceed per avviare la clonazione. Figura 8: le operazioni di Acronis True Image HD

10. Una barra di avanzamento delle operazioni conferma che è in corso la copia dei

dati. Una volta completato il processo di clonazione, appare la finestra Disk Cloning was successful. Fare clic su OK.

11. Rimuovare il CD Acronis True Image HD e chiudere il programma.

Impostare “Hard Drive Boot Priority” Il sistema è ora configurato con due unità avviabili. Per avviare il sistema dalla nuova unità SSD, è necessario entrare nel BIOS del sistema e impostare "Hard Drive Boot Priority", affinché la nuova unità SSD si avvii per prima. Eseguire le seguenti operazioni:

1. Riavviare il computer. Durante il riavvio del sistema, attivare il programma di

impostazione del sistema (BIOS) premendo ripetutamente un tasto speciale (ad esempio ESC, F1, F12 o DELETE). (Per sapere quale sia il tasto corretto, consultare la documentazione fornita dal produttore del sistema).

2. Mentre ci si trova nel BIOS, modificare l’impostazione "Hard Drive Boot

Priority", affinché il disco chiamato "SSDxxxx" si trovi in prima posizione.

3. Uscire dal BIOS premendo il tasto ESC. Quando il sistema lo chiederà, salvare le

4. Riavviare il computer. Al riavvio, il computer dovrebbe riavviarsi dalla nuova

unità SSD. Attenzione: il disco rigido originale del sistema può ora essere utilizzato come disco secondario per la memorizzazione dei dati e dovrebbe essere visibile attraverso Risorse del computer (Computer in Vista).
