GEBRUIKSAANWIJZING SNV125-S2BD KINGSTON

SSDNow For Desktops Installatiehandleiding Uw aankoop van de SSDNow met Accessoire-kit stelt u in staat te profiteren van de voordelen van verbeterde systeemprestaties en betrouwbaarheid. Alle benodigde hardware en software voor het vervangen van de interne harde schijf van uw desktop-pc door de nieuwe SSDNow Solid State Drive (SSD) wordt meegeleverd. De Acronis® True Image HD-software*, een imaging-programma dat de inhoud van de harde schijf van een computer kopieert en deze inhoud op de schijf van een ander systeem laadt, leidt u door dit cloning-proces. Met deze software kunt u uw besturingssysteem en uw persoonlijke gegevens van de harde schijf van uw huidige systeem naar uw nieuwe SSD verplaatsen. Nadat het Acronis® True Image HD cloning-proces is voltooid en de gegevens met succes naar uw SSD zijn overgebracht, kan uw harde schijf worden gebruikt als een secundaire schijf voor gegevensopslag.

De software in deze kit biedt gen ondersteuning voor imaging/cloning van RAID- of gesegmenteerde schijvenreeksen. Bepaalde tools en functies van de Acronis-software zijn niet van toepassing op deze productbundel. Deze handleiding biedt alleen instructies voor de cloning-functie. Raadpleeg het “Help”-menu van Acronis, in de softwareapplicatie, voor instructies voor het gebruik van andere softwarefuncties.

Document No. 4808065-001.A02

SSDNow Desktop Installation Guide 07-16-2009

SSDNow For Desktops INHOUDSOPGAVE Kit bevat: 3 Benodigd gereedschap: 3 Systeemvereisten 4 Voorzorgsmaatregelen 5 Hardware-installatie 5 Instellen en gebruiken van Acronis® True Image HD 6 De opstartprioriteit van de harde schijf instellen 11

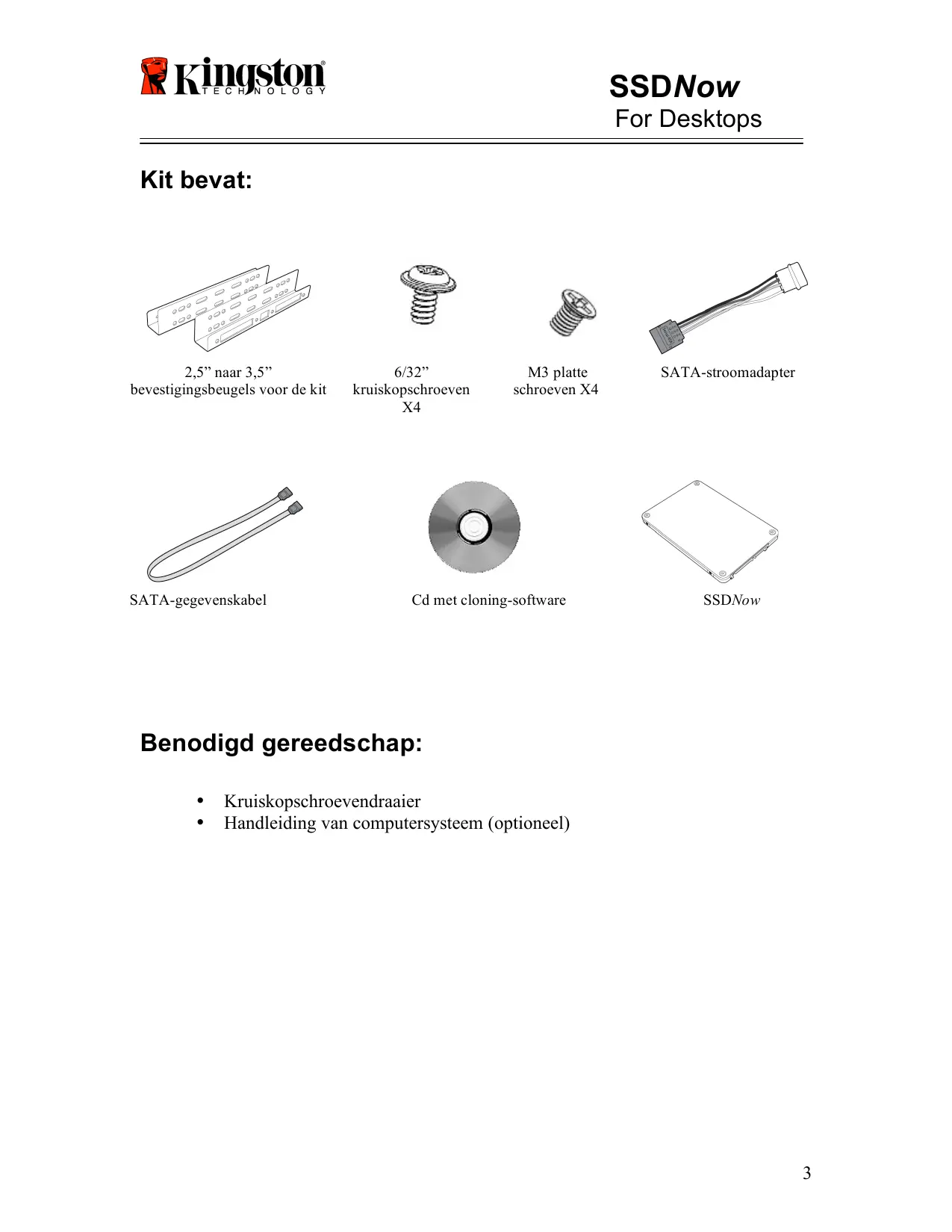

SSDNow For Desktops Kit bevat:

2,5” naar 3,5” bevestigingsbeugels voor de kit

6/32” kruiskopschroeven X4

Cd met cloning-software

Benodigd gereedschap: • •

Kruiskopschroevendraaier Handleiding van computersysteem (optioneel)

SSDNow For Desktops Systeemvereisten  Besturingssysteem: Windows Vista® (SP1), Windows XP® (SP3) en Windows 2000® (SP4)  Pentium-processor of hoger  128MB RAM  Cd-rom- of dvd-station voor het maken van opstartbare media  Beschikbare SATA-aansluiting  Beschikbare 3,5-inch stationssleuf LET OP: LEES DIT VOORDAT U MET DE INSTALLATIE BEGINT. • Als de SSD in deze kit een grotere capaciteit heeft dan de harde schijf die momenteel in uw systeem is geplaatst, ga dan verder naar Voorzorgsmaatregelen. • Als de SSD in deze kit een kleinere capaciteit heeft dan de harde schijf die momenteel in uw systeem is geplaatst, controleer dan of de gebruikte capaciteit op de harde schijf van het systeem niet groter is dan de capaciteit van uw nieuwe SSD. Voer de volgende stappen uit om de Schijfruimte op de harde schijf van uw systeem te bepalen: 1. Start uw computer op en wacht tot het bureaublad verschijnt. 2. Dubbelklik op Deze computer (Computer in Vista) op uw bureaublad of via het Start-menu. 3. Klik met de rechtermuisknop op het C:- station en selecteer Eigenschappen. Het venster Eigenschappen voor het C:- station verschijnt nu (Figuur 1):

Figuur 1: (C :)- station, Eigenschappen

Als de gebruikte capaciteit groter is dan de capaciteit van de SSD, dan moet u een gedeelte van uw gegevens - zoals foto´s, films, muziek enzovoort - van de schijf verplaatsen naar een alternatieve gegevensbron (bijvoorbeeld een externe harde schijf of 4

SSDNow For Desktops een USB-schijf) totdat de gebruikte ruimte niet meer dan 85% van de capaciteit van uw nieuwe SSD bedraagt. Op deze manier bent u ervan verzekerd dat het imaging-proces succesvol verloopt. Het volgende overzicht kan hierbij als richtlijn dienen:

32GB Aangepaste gebruikte ruimte op harde schijf 27GB of minder

Aangepaste gebruikte ruimte op harde schijf = SSD-capaciteit X 85%

Nadat het cloning-proces met succes is voltooid, kunnen deze bestanden terug op hun originele locatie op de harde schijf worden geplaatst.

Voorzorgsmaatregelen U dient de volgende voorzorgsmaatregelen in acht te nemen om schade door statische elektriciteit te voorkomen: • • •

Laat de SSD-schijf tot aan de installatie in de antistatische verpakking zitten. Draag een antistatisch polsbandje en bevestig de aardingsband aan de computerbehuizing om de statische elektriciteit te minimaliseren. Ga voorzichtig met de schijf om. Raak de aansluitingen niet aan.

Hardware-installatie 1. Schakel de computer uit en koppel de voedingsbron los. 2. Verwijder de kap van de systeembehuizing volgens de instructies van de fabrikant van het systeem. 3. Bevestig de 2,5” naar 3,5” bevestigingsbeugels (meegeleverd) aan de SSD door de schroefgaten op de steunen op dezelfde positie te brengen als de schroefgaten op de SSD en de meegeleverde platte M3-schroeven te plaatsen. 4. Zoek een beschikbare 3,5-inch stationssleuf in uw computer en installeer de SSD met 6/32” kruiskopschroeven (meegeleverd). Opmerking: Voor uw systeem zijn mogelijk specifieke behuizingschroeven, rails of een beugelsysteem vereist voor gebruik met de stationsleuven. Als dit het geval is, monteer de hardware dan aan de 2,5” naar 3,5” bevestigingsbeugel voor compatibiliteit met de behuizing van uw computer. Raadpleeg de documentatie van uw systeemfabrikant voor instructies.

SSDNow For Desktops 5. Bevestig de ene kant van de SATA-gegevenskabel (meegeleverd) aan de SATAinterfaceaansluiting op het moederbord van uw computer of de SATAhostadapter. Hieronder ziet u een voorbeeld van een SATA-aansluiting op een moederbord:

SATA-aansluiting Figuur 2: Moederbord van een desktop-pc met 4 SATA-aansluitingen. Het aantal aansluitingen verschilt van systeem tot systeem.

Opmerking: SATA-aansluitingen kunnen maar op één manier worden geplaatst om een correcte oriëntatie te garanderen. 6. Sluit de andere kant van de SATA-interfacekabel op de SSD aan. 7. Sluit de stroomkabel of stroomadapter (meegeleverd) op de SSD aan. 8. U kunt nu uw gegevens van de harde schijf van het systeem naar de SSD kopiëren met behulp van de meegeleverde cd met cloning-software.

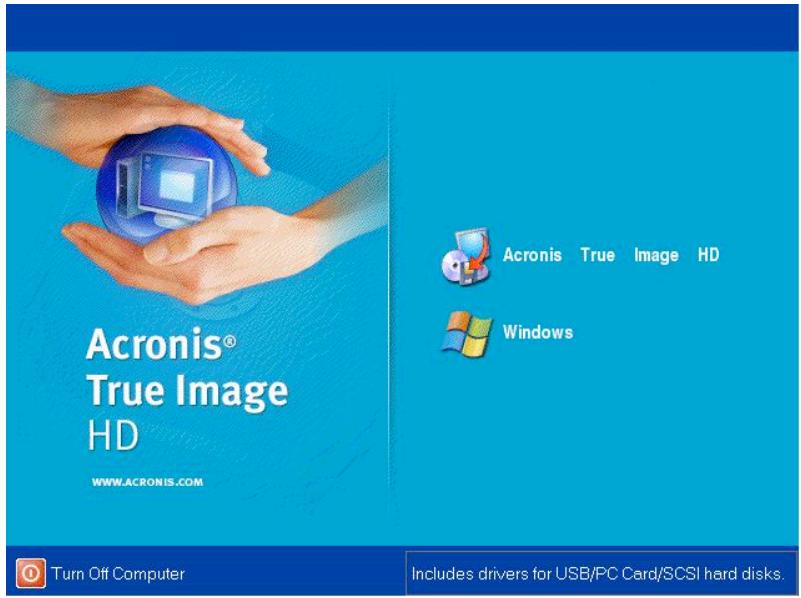

Instellen en gebruiken van Acronis® True Image HD BELANGRIJK: ** Wij raden u sterk aan eventuele proefversies van Acronissoftware te verwijderen alvorens u volledige versies installeert. 1. Plaats de Acronis True Image HD-software-cd in het cd-rom-station van het systeem. 2. Start het systeem opnieuw op. 3. De Acronis True Image HD-cd is een opstartbare schijf; na het opstarten verschijnt het scherm Acronis True Image HD. Opmerking: Als het systeem niet opstart naar het scherm Acronis True Image HD en in plaats hiervan Windows wordt gestart, doe dan het volgende: 1) Start de computer opnieuw op. Terwijl het systeem opnieuw wordt opgestart, voert u het setup-programma (BIOS) voor het systeem uit. De BIOS kan worden geactiveerd door op een speciale toets te drukken, zoals ESC, F1, F12 of DELETE. (Raadpleeg de documentatie van uw systeemfabrikant voor de juiste toets.) 2) Wijzig de opstartvolgorde in de systeem-BIOS, zodat de cd-rom/dvd het eerste apparaat is waarvan wordt opgestart. 3) Sla de instellingen op en verlaat de BIOS. (Voor gedetailleerde instructies voor het configureren van de BIOS raadpleegt u de documentatie van de fabrikant van het systeem.) 6

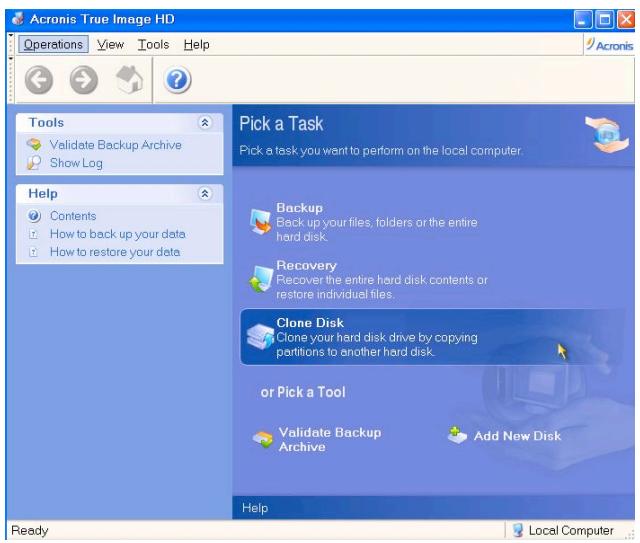

SSDNow For Desktops 4) Start de computer opnieuw op. Wanneer de computer opnieuw opstart, moet nu de pagina Acronis True Image HD verschijnen. 4. Selecteer het pictogram Acronis True Image HD in het scherm Acronis True Image HD (Figuur 3). Opmerking: Mogelijk duurt het een paar minuten voordat het volgende scherm verschijnt.

Figuur 3: Acronis True Image HD

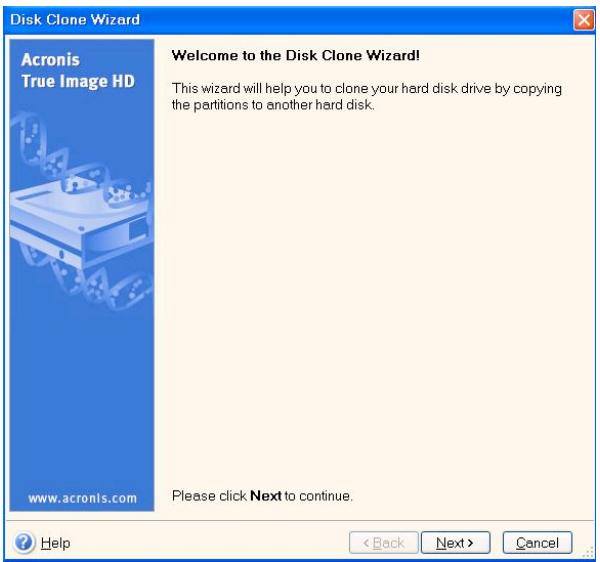

6. Het scherm Welcome to the Disk Clone Wizard! verschijnt en de wizard leidt u door het cloning-proces (Figuur 5). Klik op Next om door te gaan.

Figuur 5: Disk Clone Wizard

Opmerking: Als er een foutmelding verschijnt met de tekst "This program is designed to work with two or more drives", controleer dan alle aansluitingen van zowel de harde schijf als de SSD. Controleer of de SATA-gegevens- en stroomkabels zijn aangesloten op de schijven en het moederbord. Als alle aansluitingen in orde zijn, dan is het mogelijk dat uw systeem-

SSDNow For Desktops BIOS geen extra SATA-poorten heeft ingeschakeld. Ga in dit geval als volgt te werk: 1) Start uw computer opnieuw op. Tijdens het starten van het systeem activeert u het setup-programma van het systeem (BIOS) door herhaaldelijk op een speciale toets te drukken, zoals ESC, F1, F12 of DELETE. (Raadpleeg de documentatie van uw computersysteem voor de juiste toets.) 2) Zoek in de systeem-BIOS naar de vermelding "Drives or Hard Drives" (schijven of harde schijven). Selecteer dit veld met de pijltoetsen op uw toetsenbord en druk op Enter. Hier kunt u de extra SATA-poorten inschakelen door de SATA-poort te selecteren en de waarde te wijzigen in "Aan" of "Ingeschakeld". Voor de beste resultaten raden wij u hierbij aan alle SATA-poorten in te schakelen. Dit is niet schadelijk voor uw systeem. 3) Sluit de BIOS door op de ESC-toets te drukken. Sla de wijzigingen op wanneer hierom wordt gevraagd. 4) Start de computer opnieuw op, start op naar de software-cd en probeer het cloning-proces opnieuw uit te voeren. 8. Selecteeer Automatic in de opties voor cloning-modus (Figuur 6). Selecteer de modus Manual NIET. (De modus Manual dient alleen door gevorderde gebruikers te worden gebruikt.) Klik op Next.

Figuur 6: Opties voor de cloning-modus

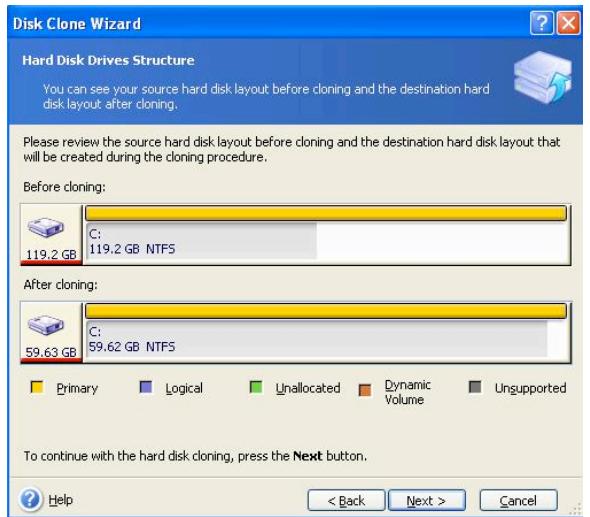

SSDNow For Desktops 9. Het scherm Hard Disk Drives Structure verschijnt (Figuur 7). Klik op Next. Opmerking: De originele partitiegroottes worden geschaald op basis van de grootte van de nieuwe schijf. Als de nieuwe schijf kleiner is dan de originele schijf, dan worden de partities dienovereenkomstig kleiner. Als de nieuwe schijf groter is dan de originele schijf, dan worden de partities proportioneel vergroot.

Figuur 7: Hard Disk Drives Structure

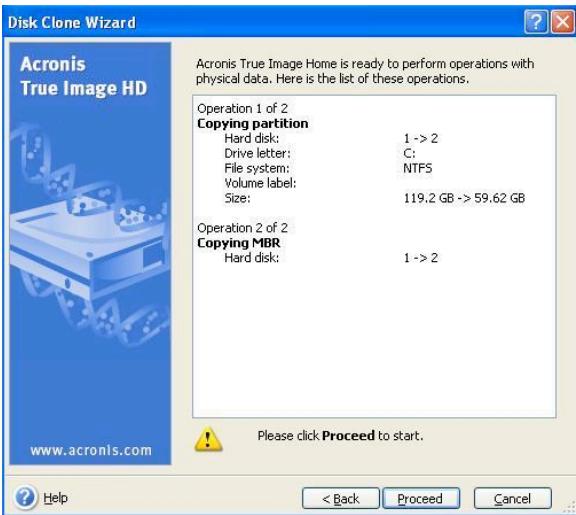

10. Bekijk de Acronis True Image HD-bewekingen die moeten worden uitgevoerd (Figuur 9). Klik op Proceed om de cloning te starten.

Figuur 9: Acronis True Image HD-bewerkingen

11. Een voortgangsbalk geeft aan dat de gegevens worden gekopieerd. Na voltooiing van het cloning-proces verschijnt het venster Disk Cloning was successful. Klik op OK. 12. Verwijder de Acronis True Image HD-software-cd en sluit het programma. 10

De opstartprioriteit van de harde schijf instellen Uw systeem is nu geconfigureerd met twee opstartbare schijven. Om op te starten vanaf uw nieuwe SSD-schijf, dient u in de systeem-BIOS de opstartprioriteit van de harde schijf zodanig instellen dat uw nieuwe SSD-schijf als eerste opstart. Doe het volgende: 1. Start uw computer opnieuw op. Tijdens het starten van het systeem activeert u het setup-programma van het systeem (BIOS) door herhaaldelijk op een speciale toets te drukken, zoals ESC, F1, F12 of DELETE. (Raadpleeg de documentatie van uw computersysteem voor de juiste toets.) 2. Wijzig in de BIOS de "Hard Drive Boot Priority", de opstartprioriteit van de harde schijf, zodat de schijf met de naam "SSDxxxx" op de eerste positie staat. 3. Sluit de BIOS door op de ESC-toets te drukken. Sla de wijzigingen op wanneer hierom wordt gevraagd. 4. Start de computer opnieuw op. Wanneer de computer opnieuw start, moet hij nu naar uw nieuwe SSD-schijf opstarten. Opmerking: De originele harde schijf van uw systeem kan nu worden gebruikt als secundaire gegevensschijf voor gegevensopslag en wordt vermeld in Deze computer (Computer in Vista).
