SSDNow For Desktops Guia de Instalação Sua aquisição do SSDNow com Kit de Acessórios permitirá que você aproveite os benefícios do desempenho e confiabilidade do sistema. Ele inclui todo o hardware e software necessário para substituir seu disco rígido interno de PC pela Unidade de Estado Sólido (SSD) SSDNow. O software Acronis® True Image HD, um programa de imagem que copia o conteúdo do disco rígido de um computador e carrega esse conteúdo em outra unidade de sistema, levará você ao processo de clonagem. Esse software permite transferir seu Sistema Operacional e seus dados pessoais de seu atual disco rígido para o seu novo SSD. Quando o processo de clonagem do Acronis® True Image HD for concluído e os dados forem transferidos com sucesso para seu SSD, seu disco rígido poderá ser usado como uma unidade secundária para armazenamento de dados.

• O software fornecido nesse kit não oferece suporte para imagem/clonagem de disco RAID ou Spanned disk arrays. Existem ferramentas e funcionalidades incluídas no software Acronis que não se aplicam a esse pacote de produtos. Esse manual oferece instruções somente para a funcionalidade de Clonagem. Consulte o menu de “Ajuda” do Acronis, localizado no aplicativo de software, para obter instruções sobre o uso de qualquer outra funcionalidade de software. Document No. 4808065-001.A02 SSDNow Desktop Installation Guide 07-16-2009 SSDNow For Desktops ÍNDICE Kit Inclui: p. 3
• Ferramentas necessárias: p. 3
• Requisitos de sistema p. 4
• Precauções de manuseio p. 5
• Instalação de hardware p. 5
• Configuração e uso do Acronis® True Image HD p. 6
• Configuração de “Prioridade de boot de disco rígido” p. 11

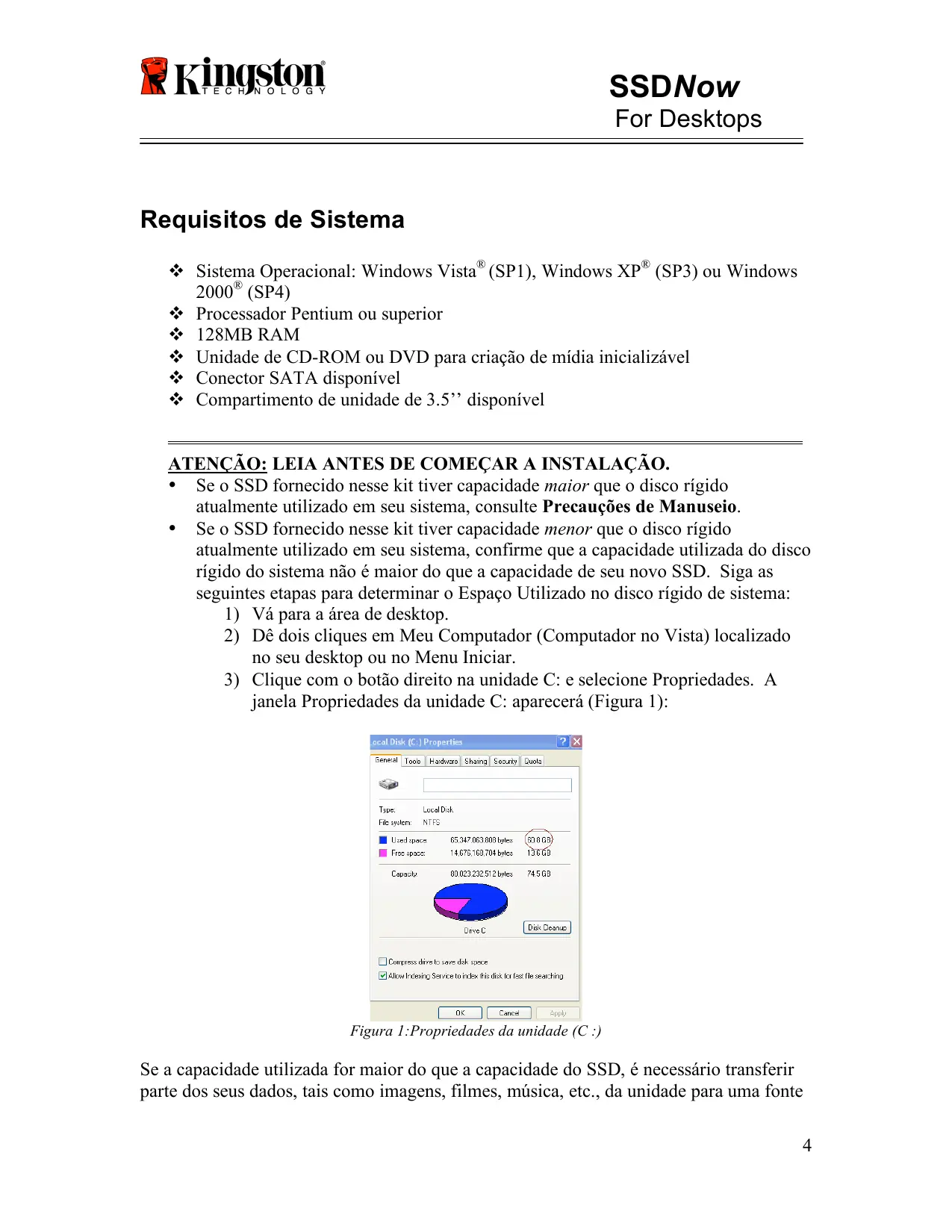

SSDNow For Desktops Requisitos de Sistema Sistema Operacional: Windows Vista® (SP1), Windows XP® (SP3) ou Windows 2000® (SP4) Processador Pentium ou superior 128MB RAM Unidade de CD-ROM ou DVD para criação de mídia inicializável Conector SATA disponível Compartimento de unidade de 3.5’’ disponível ATENÇÃO: LEIA ANTES DE COMEÇAR A INSTALAÇÃO.

• Se o SSD fornecido nesse kit tiver capacidade maior que o disco rígido atualmente utilizado em seu sistema, consulte Precauções de Manuseio.
• Se o SSD fornecido nesse kit tiver capacidade menor que o disco rígido atualmente utilizado em seu sistema, confirme que a capacidade utilizada do disco rígido do sistema não é maior do que a capacidade de seu novo SSD. Siga as seguintes etapas para determinar o Espaço Utilizado no disco rígido de sistema:

1) Vá para a área de desktop.

2) Dê dois cliques em Meu Computador (Computador no Vista) localizado

no seu desktop ou no Menu Iniciar.

3) Clique com o botão direito na unidade C: e selecione Propriedades. A

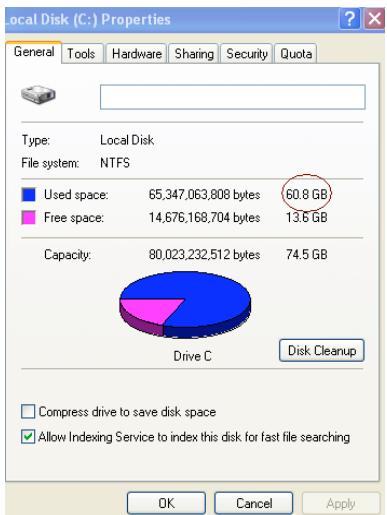

janela Propriedades da unidade C: aparecerá (Figura 1): Figura 1:Propriedades da unidade (C :) Se a capacidade utilizada for maior do que a capacidade do SSD, é necessário transferir parte dos seus dados, tais como imagens, filmes, música, etc., da unidade para uma fonte

SSDNow For Desktops de dados alternativa (p.ex., disco rígido externo ou unidade USB) até que o espaço utilizado não seja maior do que 85% da capacidade do seu novo SSD. Isso ajudará a garantir o sucesso do processo de criação de imagem. O gráfico a seguir pode ser útil como um guia: 32GB Espaço Utilizado Ajustado de HDD 27GB ou menos 40GB 34GB ou menos 64GB 54GB ou menos Capacidade SSD 80GB 66GB ou menos 128GB 109GB ou menos 160GB 136GB ou menos 256GB 218GB ou menos 512GB 423GB ou menos Espaço Utilizado Ajustado de HDD = Capacidade SSD X 85% Após o processo de clonagem ser concluído com sucesso, esses arquivos podem ser transferidos de volta para o local original no disco rígido. Precauções de Manuseio Para evitar dano de eletricidade estática, observe as seguintes precauções: ● Deixe a unidade na embalagem anti-estática até que você esteja pronto para instalar o SSD. ● Vista uma pulseira e conecte a tira de aterragem com o gabinete do computador para minimizar eletricidade estática. ● Tome cuidado ao manusear a unidade. Não toque nos conectores. Instalação do Hardware

1. Desligue a energia de seu computador e desconecte a fonte de alimentação.

2. Remova a tampa do gabinete do sistema de acordo com as instruções do

fabricante do sistema.

3. Conecte os suportes de montagem de 2.5" a 3.5” (fornecidos) ao SSD, alinhando

os buracos dos parafusos de montagem nos suportes com os do SSD e coloque os parafusos de cabeça chata M3 fornecidos.

4. Localize um compartimento de unidade disponível de 3.5" no seu computador e

instale o SSD utilizando os parafusos de cabeça cilíndrica 6/32" fornecidos. Nota: Seu sistema pode precisar de parafusos de chassi, trilhos ou sistemas de suporte proprietários para serem utilizados nos compartimentos de unidade. Nesse caso, conecte esse hardware ao suporte de montagem de 2.5” a 3.5” para

SSDNow For Desktops compatibilidade com o chassi do seu computador. Consulte a documentação do fabricante do sistema para obter instruções.

5. Conecte uma terminação do cabo de dados SATA (fornecido) ao conector de

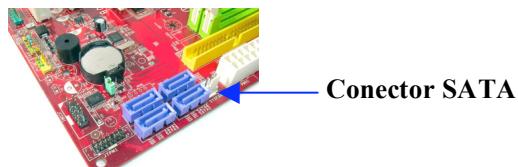

interface SATA da placa mãe do seu computador ou ao adaptador de host SATA. Abaixo segue um exemplo de como um conector SATA de placa-mãe deve se parecer: Conector SATA Figura 2: Placa-mãe do PC com 4 conectores SATA. O número de conectores em cada sistema variará. Nota: Os conectores SATA são ajustados para garantir a orientação correta.

6. Conecte a outra ponta do cabo de interface

7. Conecte o cabo de alimentação ou adaptador de energia (fornecido) ao SSD.

8. Agora você está pronto para copiar seus dados do disco rígido de sistema ao SSD

utilizando o CD de software de clonagem fornecido. Configure e Use o Acronis® True Image HD IMPORTANTE: ** É extremamente recomendável que você desinstale qualquer versão de teste do software Acronis antes de instalar as versões completas.

1. Coloque o CD do software Acronis True Image HD na unidade de CD-ROM do

2. Reinicialize o sistema.

3. O CD do Acronis True Image HD é um disco inicializável e iniciará a tela do

Acronis True Image HD. Nota: Se o sistema não iniciar a tela do Acronis True Image HD e, ao invés disso, inicializar no Windows, siga as seguintes etapas:

1) Reinicie o computador. Enquanto o sistema estiverreiniciando,

execute o programa de configuração de sistema (BIOS). O BIOS pode ser ativado pressionando uma tecla especial tal como ESC, F1, F12 ou DELETE. Consulte a documentação do fabricante do sistema para saber a tecla correta.

2) Quando estiver no BIOS do sistema, modifique a ordem de

inicialização de modo que CD-ROM/DVD fique como o primeiro dispositivo de inicialização.

3) Salve as configurações e feche o BIOS. (Para obter instruções

mais desatalhadas sobre configuração da BIOS, consulte a documentação do fabricante do seu sistema).

4) 4. Reinicie o computador. Quando o computador reiniciar, deve

carregar agora a página Acronis True Image HD.

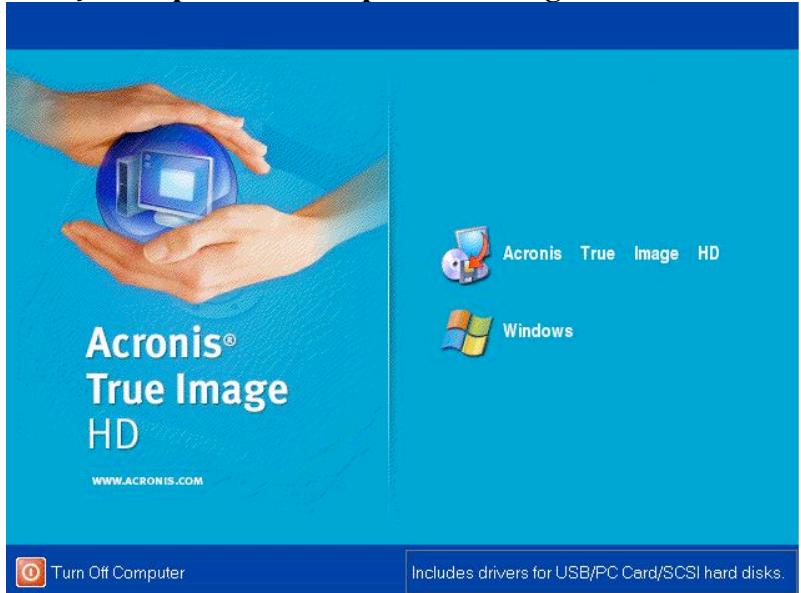

4. Selecione o ícone do Acronis True Image HD na tela do Acronis True Image

HD (Figura 3). Nota: A visualização da próxima tela pode levar alguns minutos. Figura 3: Acronis True Image HD

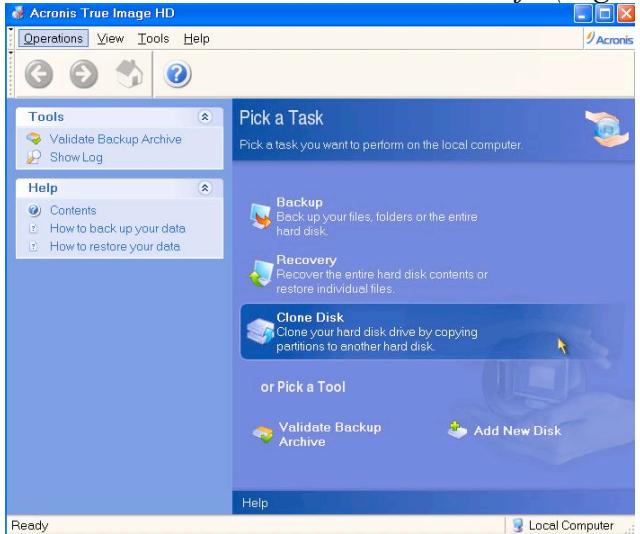

5. Selecione Clonar Disco na tela Escolher uma Tarefa (Figura 4)

Figura 4: Escolher uma Tarefa

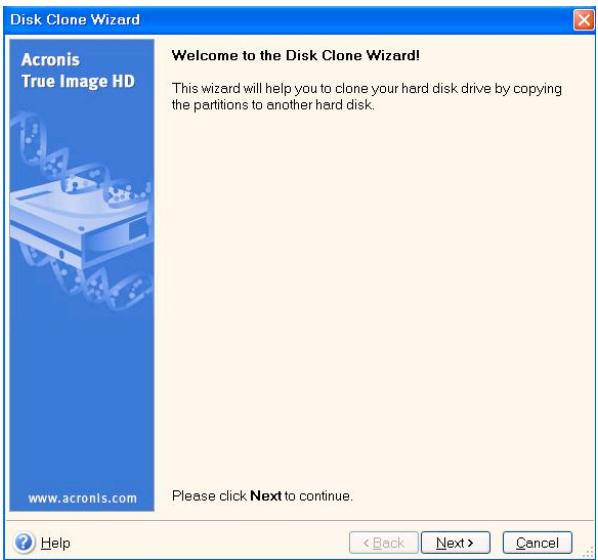

6. A tela Bem-vindo ao Assistente de Clonagem de Disco aparecerá e o assistente

orientará você no processo de clonagem (Figura 5). Clique Avançar para continuar. Figura 5: Assistente de Clonagem de Disco Nota: Se você receber uma mensagem de erro dizendo "Esse programa é projetado para trabalhar com duas ou mais unidades", verifique todas as conexões do disco rígido e do SSD. Garanta que os cabos de alimentação e dados SATA estejam conectados às unidades e à placa-mãe. Se todas as conexões estiverem no lugar, é provável que seu sistema BIOS não esteja com as portas SATA reservas ativadas ou capacitadas.

SSDNow For Desktops Nesse caso, siga as seguintes etapas:

1) Reinicie seu computador. Enquanto o sistema estiver reiniciando,

ative o programa de configuração de sistema (BIOS) pressionando repetidamente uma tecla especial tal como ESC, F1, F12 ou DELETE. (Consulte a documentação do sistema do seu computador para saber a tecla correta).

2) Quanto estiver no BIOS do sistema, procure a área de “Unidades ou

Discos Rígidos”. Selecione essa área utilizando as setas do seu teclado e pressione Enter. Aqui, as portas reservas SATA podem ser ativadas ou capacitadas, selecionando a porta SATA e mudando a descrição para “On”ou “Ativado”. Para melhores resultados, é recomendado que você ative todas as portas SATA durante esse processo. Fazer isso não danificará o seu sistema.

3) Saia do BIOS pressionando a tecla ESC. Salve as alterações quando

4) Reinicie o computador, reinicializando com o CD do software, e tente

novamente o processo de clonagem.

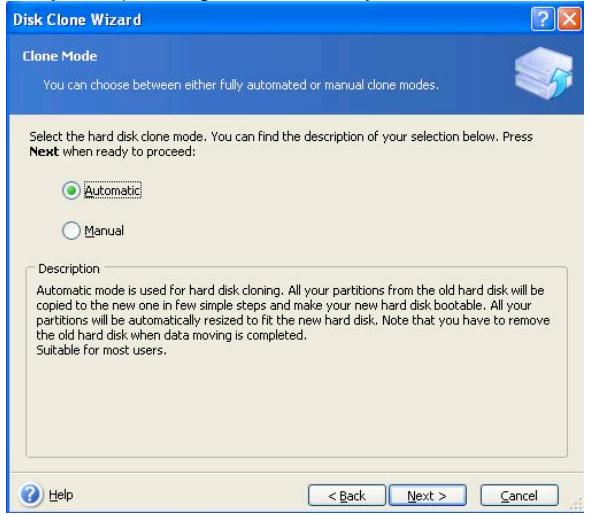

8. Selecione Automático nas opções demodo de clonagem (Figura 6).

NÃOselecione o modo Manual. (O modoManual deve ser usado apenas porusuários avançados). Clique emAvançar. Figura 6: Opções do modo de clonagem

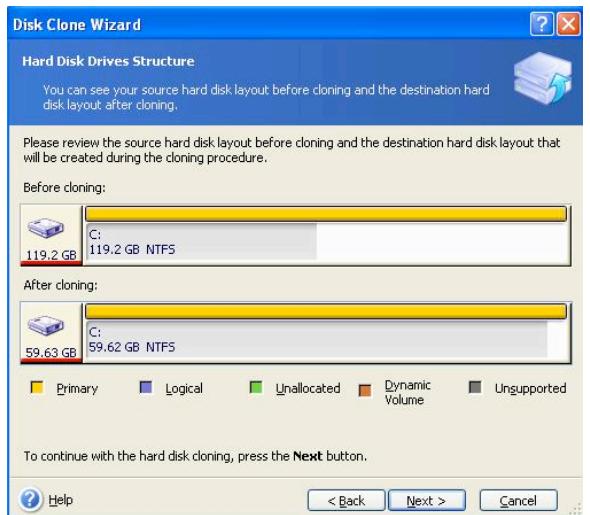

Clique em Avançar. Nota: Os tamanhos das partições originais serão ampliados de acordo com o tamanho da nova unidade. Se a nova unidade for menor do que a unidade original, as partições diminuirão de acordo. Se a nova unidade for maior do que a unidade original, as partições serão ampliadas apropriadamente. Figura 7: Estrutura das Unidades de Disco Rígido

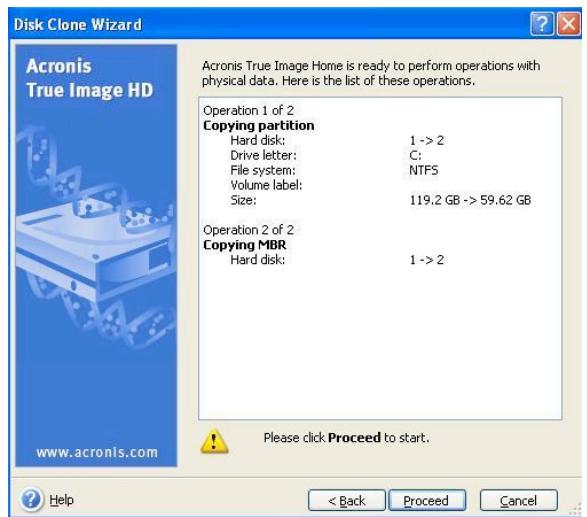

10. Revise as operações a serem executadas do Acronis True Image HD

(Figura 8). Clique Continuar para iniciar a clonagem. Figura 8: Operações do Acronis True Image HD

11. Uma barra de progresso de operação indicará que os dados estão sendo

copiados. Quando o processo de clonagem for concluído, aparecerá uma janela com a frase Clonagem de Disco concluída com sucesso. Clique em OK.

12. Remova o CD do software Acroni True Image HD e feche o programa.

Configurar “Prioridade de Inicialização de Disco Rígido” Seu sistema está agora configurado com duas unidades inicializáveis. Para inicializar sua nova unidade SSD, é preciso entrar no BIOS do sistema e configurar a “Prioridade de Inicialização de Disco Rígido” para que sua nova unidade SSD seja configurada para inicializar primeiro. Siga as seguintes etapas:

1. Inicie seu computador. Enquanto o sistema estiver reiniciando, ative o

programa de configuração de sistema (BIOS) pressionando repetidamente uma tecla especial tal como ESC, F1, F12 ou DELETE. (Consulte a documentação do sistema do seu computador para saber a tecla correta).

2. No BIOS, modifique a “Prioridade de Inicialização de Disco Rígido” para que

o disco “SSDxxxx” fique na primeira posição.

3. Saia do BIOS pressionando a tecla ESC. Salve as alterações quando

4. Iinicie o computador. Ao reiniciar, o computador deve agora inicializar por

sua nova unidade SSD. Nota: O disco rígido do seu sistema original agora pode ser usado como um disco secundário de dados para armazenamento de dados, e deve estar visível em Meu Computador (ou Computador no Vista).
