MANUAL DE USUARIO SNV125-S2BD KINGSTON

SSDNow For Desktops Guía de instalación Gracias a la unidad SSDNow con kit de accesorios que ha adquirido, disfrutará de una mayor fiabilidad y rendimiento del sistema. Este producto incluye todo el hardware y el software necesarios para sustituir el disco duro interno de su equipo de sobremesa por la unidad de estado sólido SSDNow. Le ayudará en el proceso de clonación el software Acronis® True Image HD*, un programa de creación de imágenes que copia el contenido de un disco duro y lo carga en otra unidad, con lo que permite transferir fácilmente el sistema operativo y todos los datos a la nueva unidad SSD. Después de realizar el proceso de clonación con el software Acronis® True Image HD y transferir los datos a la SSD, el disco duro se podrá usar como unidad secundaria de almacenamiento.

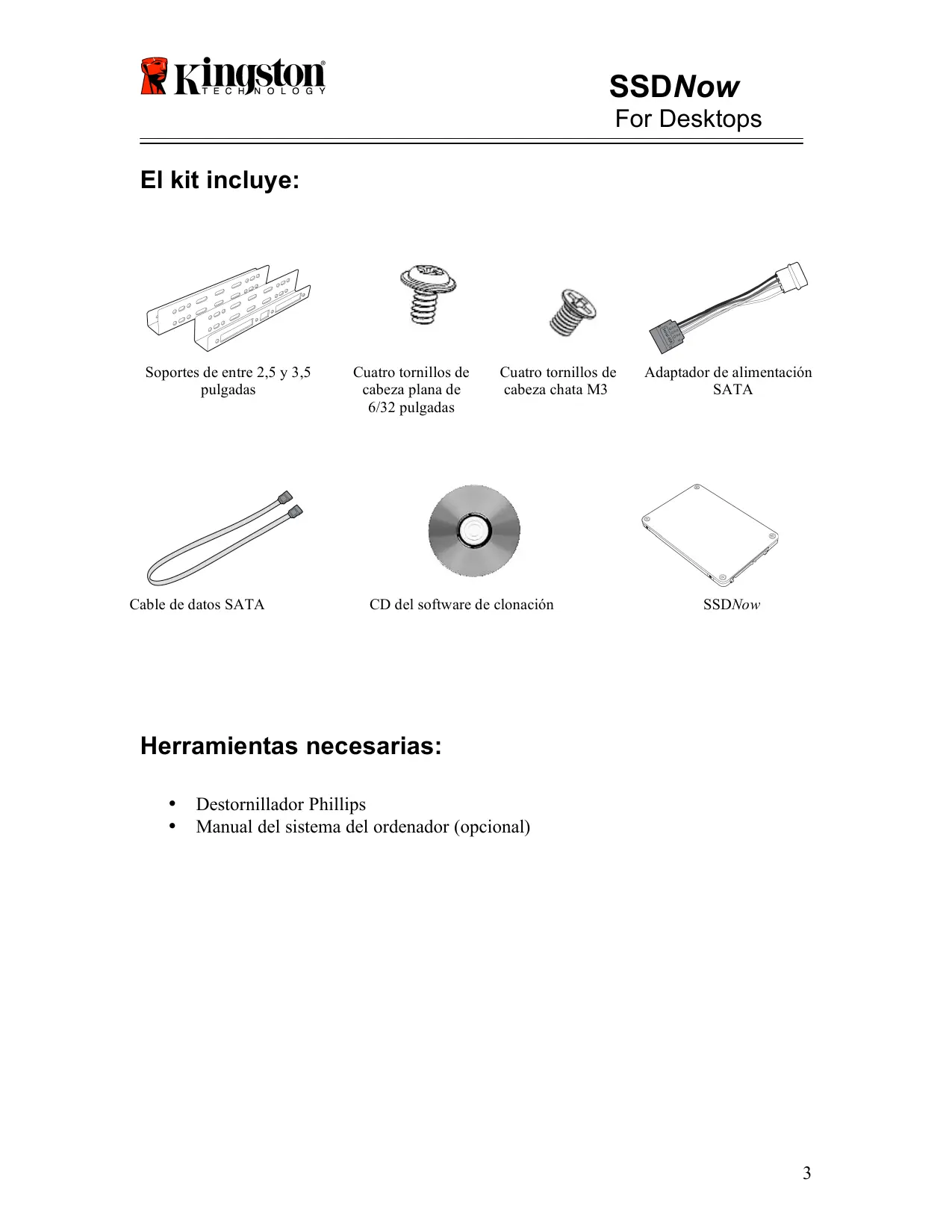

El software de este kit no permite clonar RAID ni matrices de discos distribuidos. El software Acronis cuenta con funciones y herramientas que no tienen relación con este paquete de productos. En este manual sólo se proporcionan instrucciones para la función de clonación. En el menú de ayuda de la aplicación encontrará las instrucciones de uso de las demás funciones. SSDNow For Desktops El kit incluye: Soportes de entre 2,5 y 3,5 pulgadas Cable de datos SATA Cuatro tornillos de cabeza plana de 6/32 pulgadas Cuatro tornillos de cabeza chata M3 CD del software de clonación Adaptador de alimentación SATA SSDNow Herramientas necesarias:

Destornillador Phillips Manual del sistema del ordenador (opcional)

Requisitos del sistema Sistema operativo: Windows Vista® (SP1), Windows XP® (SP3) y Windows 2000® (SP4) Procesador Pentium o superior 128 MB de RAM Unidad de CD-ROM o DVD para crear medios de arranque Conector SATA Bahía de unidades de 3,5 pulgadas ATENCIÓN: LEER ANTES DE INICIAR LA INSTALACIÓN.

• Si la SSD incluida en este kit tiene una capacidad mayor que la de la unidad de disco duro actual del sistema, pase al apartado Precauciones.
• Si la SSD incluida en este kit tiene una capacidad menor que la de la unidad de disco duro actual del sistema, compruebe que en el disco duro no se esté usando más espacio que el disponible en la nueva SSD. Para saber la cantidad de espacio que está en uso en el disco duro, haga lo siguiente:

1) Inicie el sistema y vaya al escritorio.

2) Haga doble clic en el icono Mi PC del escritorio (Equipo, si usa Windows

Vista) o seleccione dicha opción mediante el menú Inicio.

3) Haga clic con el botón secundario en la unidad C: y seleccione Propiedades.

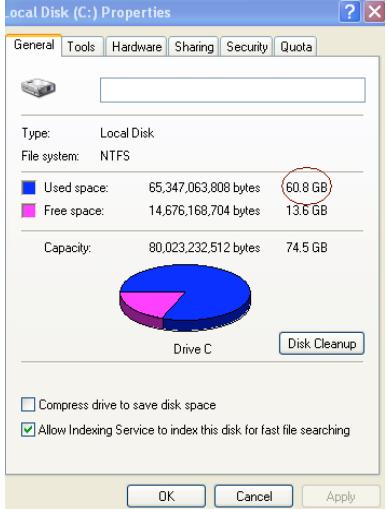

Aparecerá la ventana Propiedades de la unidad C: (Figura 1). Figura 1: Propiedades de la unidad C: Si el espacio en uso es mayor que la capacidad de la SSD, tendrá que transferir parte del contenido (como fotografías, películas, música, etc.) a un dispositivo de almacenamiento alternativo, como un disco duro externo o una unidad de memoria USB, de forma que el espacio en uso no supere el 85% de la capacidad de la SSD. Sólo así se podrá garantizar

SSDNow For Desktops que la creación de la imagen se lleve a cabo correctamente. Guíese por las indicaciones de la siguiente tabla 32GB Espacio en uso del disco duro ajustado 27GB o menos 40GB 34GB o menos 64GB 54GB o menos Capacidad de la SSD 80GB 66GB o menos 128GB 109GB o menos 160GB 136GB o menos 256GB 218GB o menos 512GB 423GB o menos Espacio en uso del disco duro ajustado = capacidad de la SSD X 85% Una vez realizado el proceso de clonación, los archivos se pueden volver a copiar en la ubicación original del disco duro. Precauciones Para evitar daños causados por la electricidad estática, observe estas precauciones:

No saque la unidad SSD del embalaje hasta que vaya a instalarla. Póngase una muñequera y conecte el cable de masa a la torre del ordenador para reducir al mínimo la electricidad estática. Manipule la unidad con cuidado. No toque los conectores. Instalación del hardware

1. Apague el ordenador y desenchúfelo.

2. Quite la cubierta de la carcasa del sistema según las instrucciones del fabricante.

3. Acople los soportes de entre 2,5 y 3,5 pulgadas (incluidos) a la unidad SSD con

los tornillos de cabeza plana M3 incluidos de forma que los orificios roscados de los soportes coincidan con los de la unidad SSD.

4. Busque una bahía de unidades de 3,5 pulgadas disponible en el ordenador e

instale la SSD con los tornillos de cabeza plana de 6/32 pulgadas (incluidos). Nota: Es posible que su sistema exija usar soportes, carriles o tornillos patentados en las bahías de unidades. Si así fuera, acople dicho hardware al soporte de entre 2,5 y 3,5 pulgadas para garantizar la compatibilidad con la carcasa de su ordenador. Consulte el manual del fabricante del ordenador.

5. Conecte un extremo del cable de datos SATA (incluido) con el conector de

interfaz SATA de la placa base del ordenador o el adaptador de host SATA. A continuación, le mostramos un ejemplo de conector SATA de una placa base:

Conector SATA Figura 2: Placa base de un ordenador de sobremesa con cuatro conectores SATA. El número de conectores varía en función del sistema. Nota: Los conectores SATA tienen muescas que indican la orientación correcta.

6. Conecte el otro extremo del cable de la interfaz SATA a la SSD.

7. Conecte el cable de alimentación o el adaptador (incluido) a la SSD.

8. Ahora puede copiar los datos del disco duro del sistema en la SSD con el CD del

software de clonación que se incluye. Configuración y uso de Acronis® True Image HD ATENCIÓN: ** Si tiene alguna versión de prueba del software Acronis, le recomendamos encarecidamente que la desinstale antes de instalar la versión completa.

1. Introduzca el CD del software Acronis True Image HD en la unidad de CD-ROM.

2. Reinicie el sistema.

3. El CD de Acronis True Image HD es un disco de arranque e iniciará la pantalla

Acronis True Image HD. Nota: Si el sistema inicia Windows en lugar de mostrar la pantalla Acronis True Image HD, haga lo siguiente:

1) Reinicie el sistema. Mientras se reinicia, ejecute el programa de

configuración (BIOS). La BIOS se activa pulsando una tecla especial, que suele ser Esc, F1, F12 o Supr. Consulte el manual del fabricante del ordenador para saber cuál es la tecla correcta.

2) En la BIOS, cambie la secuencia de arranque para que el primer

dispositivo de arranque sea el CD-ROM / DVD.

3) Guarde la configuración y salga de la BIOS. Para obtener instrucciones

más detalladas sobre cómo configurar la BIOS, consulte el manual del fabricante del ordenador.

4) Reinicie el sistema. Ahora, al reiniciarse, debería aparecer la página

Acronis True Image HD.

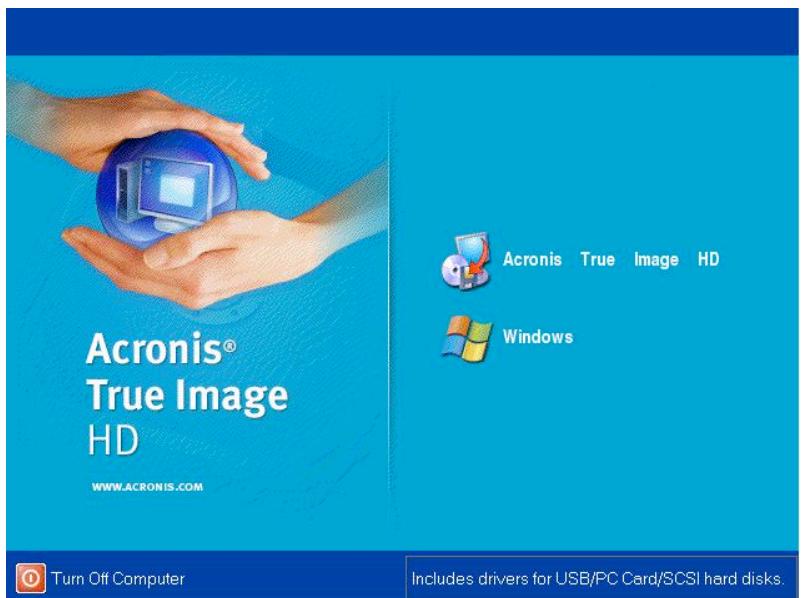

4. Seleccione el icono de Acronis True Image HD en la pantalla Acronis True

Image HD (Figura 3). Nota: Es posible que pasen unos minutos antes de que aparezca la siguiente pantalla. SSDNow For Desktops

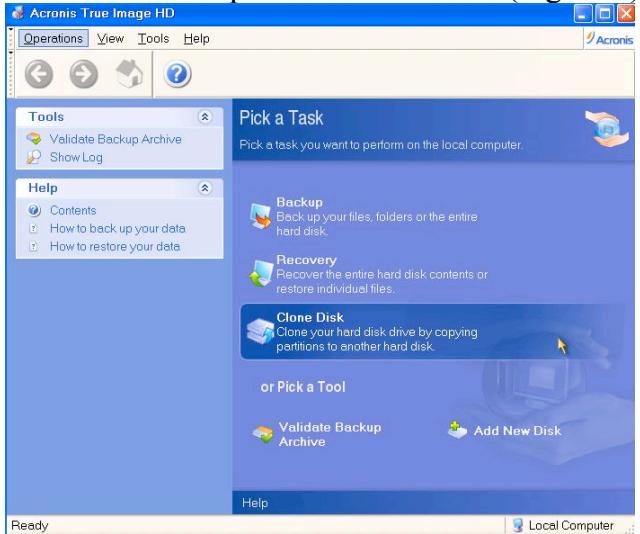

5. Seleccione Clone Disk en la pantalla Pick a Task (Figura 4).

Figura 4: Elección de una tarea

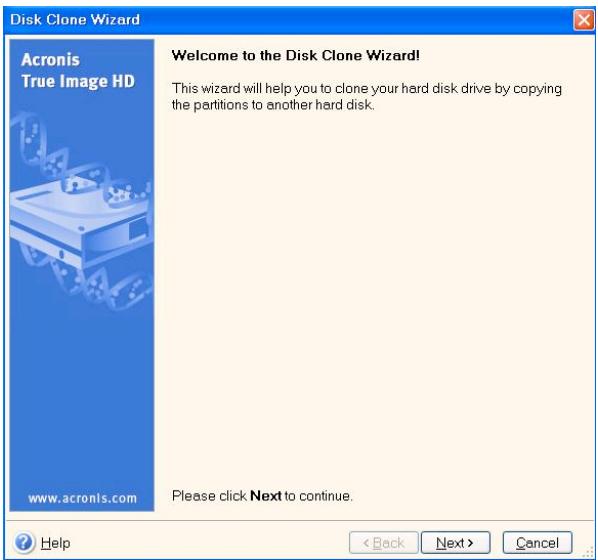

6. Aparecerá la pantalla Welcome to the Disk Clone Wizard! y el asistente lo

guiará para llevar a cabo el proceso de clonación (Figura 5). Haga clic en Next para continuar. Figura 5: Asistente de clonación de disco Nota: Si recibe el mensaje de error «This program is designed to work with two or more drives», compruebe todas las conexiones del disco duro y la SSD. Compruebe que el cable de alimentación y el cable de datos SATA estén conectados a las unidades y la placa base. Si están conectados correctamente, es posible que los puertos SATA libres no estén activados o encendidos en la BIOS del sistema. En ese caso, haga lo siguiente:

1) Reinicie el sistema. Mientras se reinicia, active el programa de configuración

(BIOS) pulsando repetidas veces una tecla especial, que suele ser Esc, F1, F12 o Supr. Consulte el manual del ordenador para saber cuál es la tecla correcta.

2) En la BIOS del sistema, busque la opción relativa a las unidades o unidades

de disco duro (Drives or Hard Drives). Seleccione este campo con las teclas de dirección y pulse Entrar. Para activar o encender los puertos SATA, seleccione el puerto SATA y cambie el valor a activado (On o Enabled). Es recomendable activar o encender todos los puertos SATA, lo cual no dañará el sistema.

3) Para salir de la BIOS, pulse la tecla Esc. Cuando se lo solicite el sistema,

4) Reinicie el sistema con el CD del software y vuelva a intentar llevar a cabo el

proceso de clonación.

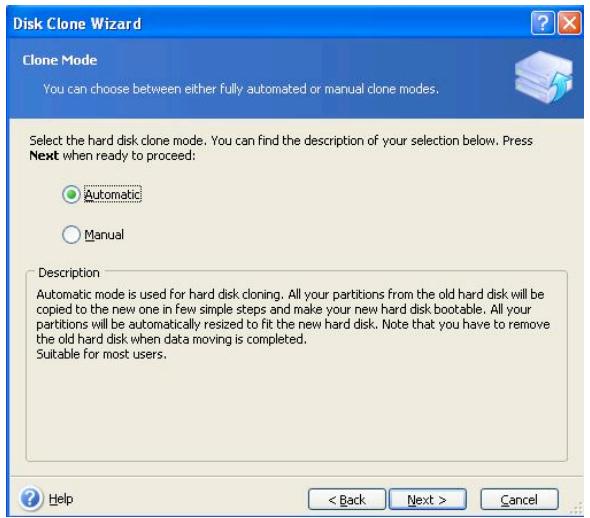

7. En las opciones de modo de clonación, elija Automatic (Figura 6). NO

seleccione el modo manual, pues sólo es recomendable para usuarios expertos. Haga clic en Next. Figura 6: Opciones de modo de clonación

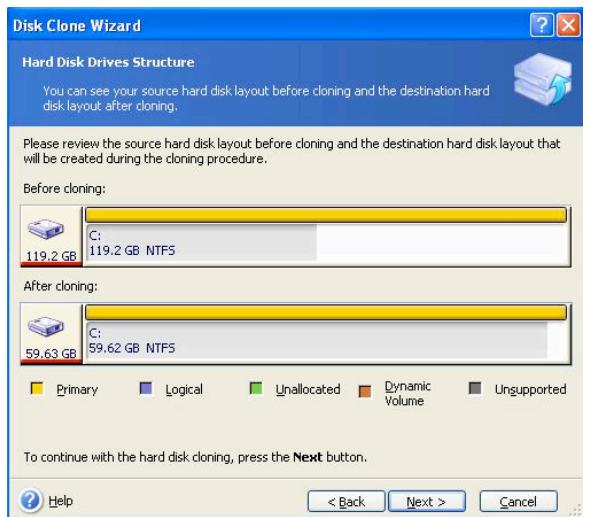

8. Aparecerá la pantalla Hard Disk Drives Structure (Figura 7). Haga clic en

Next. Nota: Los tamaños de partición originales variarán en función del tamaño de la nueva unidad. Si la nueva unidad tiene menos capacidad que la original, el tamaño de las particiones disminuirá. Del mismo modo, si la nueva unidad tiene más capacidad que la original, el tamaño de las particiones aumentará de forma proporcional. Figura 7: Estructura de la unidad de disco duro

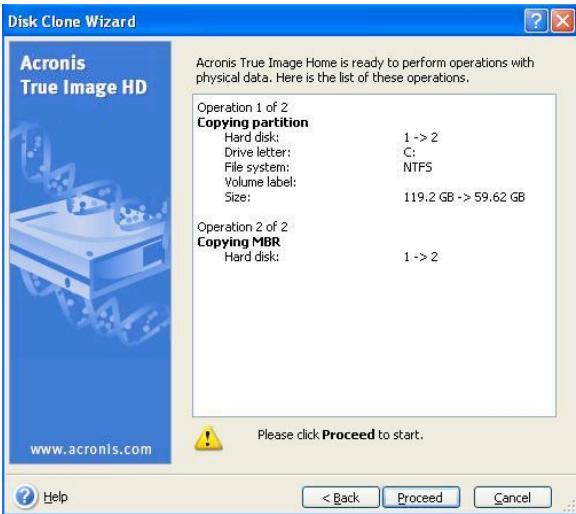

9. Revise las operaciones de Acronis True Image HD que se van a llevar a cabo

(Figura 8). Haga clic en Proceed para iniciar la clonación. SSDNow For Desktops

10. Aparecerá una barra de progreso que indica que los datos se están copiando.

Una vez concluida la clonación, aparecerá una ventana con el mensaje «Disk Cloning was successful». Haga clic en OK.

11. Extraiga el CD del software Acronis True Image HD y cierre el programa.

Configuración de la prioridad de arranque del disco duro (Hard Drive Boot Priority) Ahora el sistema tiene dos unidades de arranque. Para poder arrancar desde la nueva unidad SSD, entre en la BIOS del sistema y configure la prioridad de arranque de disco duro (Hard Drive Boot Priority) de forma que la unidad SSD se arranque en primer lugar. Para ello, haga lo siguiente:

1. Reinicie el sistema. Mientras se reinicia, active el programa de configuración

(BIOS) pulsando repetidas veces una tecla especial, que suele ser Esc, F1, F12 o Supr. Consulte el manual del ordenador para saber cuál es la tecla correcta.

2. En la BIOS, cambie la prioridad de arranque de disco duro de forma que el disco

llamado SSDxxxx quede en primer lugar.

3. Para salir de la BIOS, pulse Esc. Cuando se lo solicite el sistema, guarde los

4. Reinicie el sistema. Cuando se reinicie el sistema, debería arrancar desde la

unidad SSD. Nota: A partir de este momento, podrá usar la unidad de disco duro del sistema original como disco de almacenamiento de datos secundario y podrá acceder al mismo mediante la opción Mi PC (Equipo, si usa Windows Vista).
