BEDIENUNGSANLEITUNG SNV125-S2BD KINGSTON

SSDNow For Desktops Installationsanleitung Mit SSDNow und dem Zubehörsatz kommen Sie in den Genuss besserer Systemleistung und größerer Zuverlässigkeit. Im Lieferumfang ist alle Hardware und Software enthalten, die Sie für den Austausch Ihrer PC-Festplatte gegen den Solid-State Drive (SSD) SSDNow brauchen. Für die Abbildung des Festplatteninhalts ist die beiliegende Software Acronis® True Image HD* zuständig, die den Inhalt einer Festplatte kopiert und ihn auf eine andere lädt. Damit können Sie Ihr Betriebssystem und Ihre Daten von Ihrer jetzigen Festplatte auf den neuen Solid-State Drive kopieren. Anschließend können Sie die Festplatte als zusätzlichen Datenspeicher verwenden.

• Mit der beiliegenden Software können weder RAID-Konfigurationen noch hintereinandergeschaltete Festplatten (sogenannte Span- oder JBOD-Konfigurationen) abgebildet werden. Die Software enthält einige Funktionen, die für dieses Produktpaket nicht relevant sind. Die Installationsanleitung beschreibt ausschließlich das Kopieren. Hilfe zu den übrigen Funktionen von Acronis True Image finden Sie im Menü „Help“ der Software.. Document No. 4808065-001.A02 SSDNow Desktop Installation Guide 07-16-2009 SSDNow For Desktops INHALT Lieferumfang: ................................................................................................................ 3 Benötigtes Werkzeug: ................................................................................................ 3 Systemvoraussetzungen............................................................................................... 4 Vorsichtsmaßnahmen ...................................................................................................... 5 Einbauen der Hardware ............................................................................................... 5 Installieren und Verwenden von Acronis® True Image HD......................................... 6 Festlegen der Startreihenfolge ................................................................................... 11

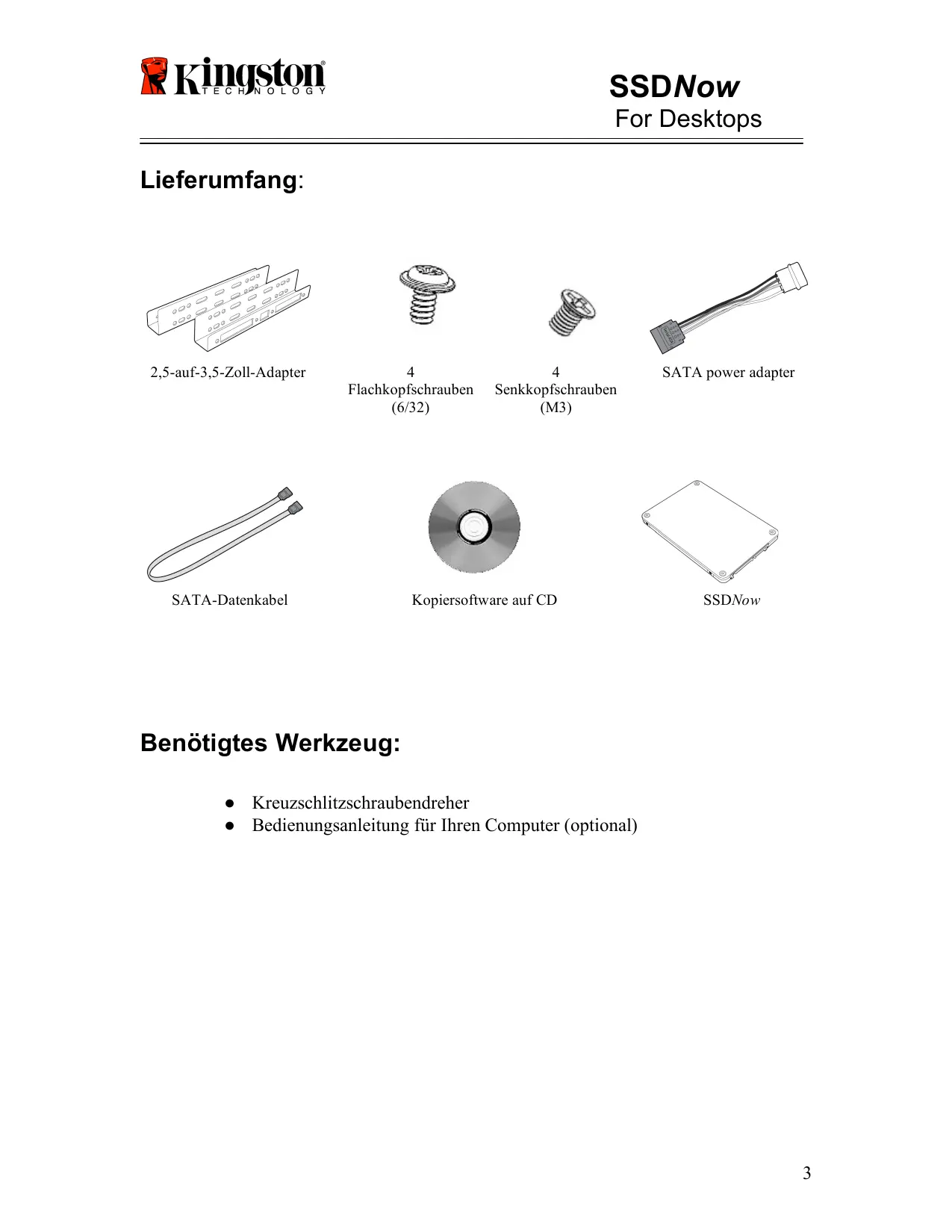

SSDNow For Desktops Lieferumfang: 2,5-auf-3,5-Zoll-Adapter

Flachkopfschrauben (6/32) SATA-Datenkabel

Senkkopfschrauben (M3) Kopiersoftware auf CD SATA power adapter SSDNow Benötigtes Werkzeug: ● Kreuzschlitzschraubendreher ● Bedienungsanleitung für Ihren Computer (optional)

SSDNow For Desktops Systemvoraussetzungen Betriebssystem: Windows Vista® (SP1), Windows XP® (SP3) oder Windows 2000® (SP4) Prozessor mindestens Pentium Arbeitsspeicher 128 MB CD-ROM- oder DVD-Laufwerk für eine bootfähige CD freier SATA-Anschluss freier 3,5-Zoll-Schacht Wichtig: Bitte vor der Installation lesen. ● Falls der SSD eine größere Kapazität als die derzeit installierte Festplatte hat, lesen Sie die Vorsichtsmaßnahmen. ● Falls der SSD eine kleinere Kapazität als die derzeit installierte Festplatte hat, darf der auf der Festplatte belegte Speicherplatz die Kapazität des SSD nicht überschreiten. So ermitteln Sie den belegten Speicherplatz:

1) Fahren Sie den Computer hoch.

2) Klicken Sie auf dem Desktop oder im Explorer auf Arbeitsplatz (unter Vista auf

3) Klicken Sie mit der rechten Maustaste auf das Laufwerk C: und dann auf

„Eigenschaften“. Daraufhin wird das Fenster Eigenschaften von C: geöffnet (Abbildung 1): Abbildung 1: Eigenschaften von Laufwerk C:

SSDNow For Desktops Wenn der belegte Speicherplatz die Kapazität des SSD überschreitet, müssen Sie einige Dateien auf ein anderes Speichergerät (zum Beispiel eine externe Festplatte oder einen USB-Speicher) verschieben. Damit beim Kopieren keine Fehler auftreten, darf der verwendete Speicherplatz höchstens 85 Prozent der Speicherkapazität des SSD betragen. Die folgende Tabelle dient der Veranschaulichung: 32GB Belegter Festplattenspeicher nach der Anpassung höchstens 27GB 40GB höchstens 34GB 64GB höchstens 54GB SSD-Kapazität 80GB höchstens 66GB 128GB höchstens 109GB 160GB höchstens 136GB 256GB höchstens 218GB 512GB höchstens 423GB Belegter Speicherplatz auf der Festplatte nach der Anpassung = 85 % der SSD-Kapazität Nach dem Kopieren des Festplatteninhalts können Sie die Dateien wieder auf der Festplatte speichern. Vorsichtsmaßnahmen Beachten Sie zum Schutz vor elektrostatischer Entladung die folgenden Sicherheitshinweise: ● Nehmen Sie den Solid-State Drive erst kurz vor der Installation aus dem Statikschutzbeutel. ● Um die statische Elektrizität zu minimieren, legen Sie ein Antistatikband an und verbinden Sie das Masseband mit dem Computergehäuse. ● Handhaben Sie die Festplatte behutsam. Berühren Sie die elektronischen Bauteile nicht. Einbauen der Hardware

1. Schalten Sie den Computer aus und ziehen Sie den Netzstecker ab.

2. Öffnen Sie das Computergehäuse gemäß der Bedienungsanleitung.

3. Befestigen Sie den mitgelieferten 2,5-auf 3,5-Zoll-Adapter am SSD. Richten Sie

den Adapter so aus, dass die Montagelöcher über denen des SSD liegen, und befestigen Sie ihn mit den Senkkopfschrauben.

4. Schieben Sie den SSD in einen freien 3,5-Zoll-Schacht und befestigen Sie ihn mit

den Flachkopfschrauben.

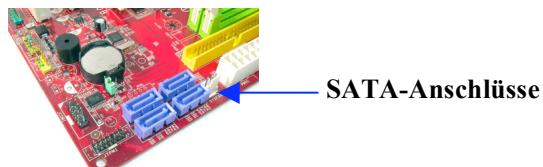

SSDNow For Desktops Hinweis: Eventuell benötigen Sie für Ihr System spezielle Schrauben, Schienen oder Laufwerkhalterungen. Befestigen Sie diese am 2,5-auf-3,5-Zoll-Adapter. Genauere Informationen finden Sie in der Dokumentation für Ihren Computer. 5. Stecken Sie ein Ende des mitgelieferten SATA-Datenkabels in den SATAAnschluss des Motherboards oder SATA-Adapters. Die folgende Abbildung zeigt die SATA-Anschlüsse eines Motherboards. SATA-Anschlüsse Abbildung 2: PC-Motherboard mit vier SATA-Anschlüssen. Die Anzahl der Anschlüsse variiert je nach System. Hinweis: Die SATA-Anschlüsse haben eine Kerbe, damit das Kabel richtig eingesteckt wird.

6. Stecken Sie das andere Ende des SATA-Datenkabels in den SATA-Anschluss des

7. Stecken Sie das Stromanschlusskabel oder den mitgelieferte

Stromanschlussadapter in den Netzanschluss des SSD.

8. Jetzt können Sie mit der im Lieferumfang enthaltenen Kopiersoftware die Daten

von Ihrer Festplatte auf den SSD kopieren. Installieren und Verwenden von Acronis® True Image HD Wichtig:** Deinstallieren Sie vor der Installation der Vollversion alle Testversionen der Acronis-Software.

1. Legen Sie die CD mit dem Programm Acronis True Image HD in das CD-ROModer DVD-Laufwerk Ihres Computers.

2. Starten Sie den Computer neu.

3. Die Acronis-CD ist bootfähig. Das heißt, beim Hochfahren des Computers wird

statt Windows das Acronis-System geladen. Hinweis: Wenn statt Acronis Windows gestartet wird, gehen Sie folgendermaßen vor:

1) Starten Sie den Computer neu. Rufen Sie während des Startvorgangs

die Systemkonfiguration (BIOS) auf, indem Sie mehrmals die entsprechende Taste drücken. Je nach System ist dies Esc, F1, F12

SSDNow For Desktops oder Entf. (Die richtige Taste entnehmen Sie bitte der Bedienungsanleitung für Ihr System.)

2) Ändern Sie im BIOS die Startreihenfolge so, dass zuerst das CDROM- oder DVD-Laufwerk gestartet wird.

3) Speichern Sie die Änderung (auf der deutschen Tastatur mit der

Taste Z) und verlassen Sie das BIOS mit Esc. (Eine ausführliche Anleitung zur Konfigurierung des BIOS finden Sie in der Systemdokumentation.)

4) Starten Sie den Computer neu. Jetzt sollte das Acronis-System

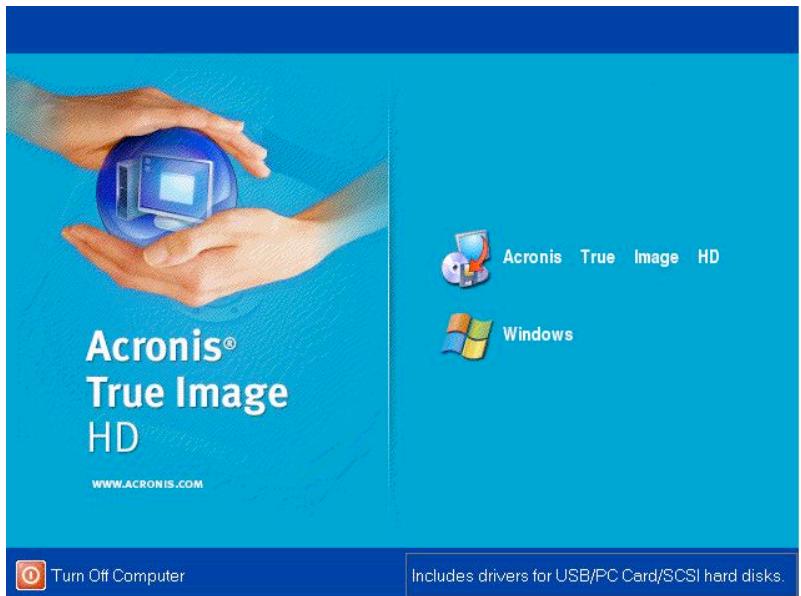

4. Klicken Sie im Fenster Acronis True Image HD auf das Symbol Acronis True

Image HD (Abbildung 3). Hinweis: Das Laden des nächsten Fensters dauert eventuell einige Minuten. Abbildung 3: Acronis True Image HD

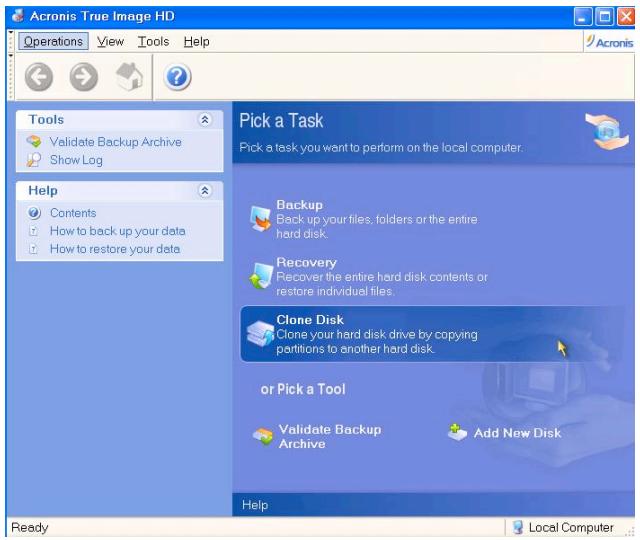

5. Klicken Sie im Fenster Pick a Task auf Clone Disk (Abbildung 4).

Abbildung 4: Wählen Sie eine Aufgabe aus

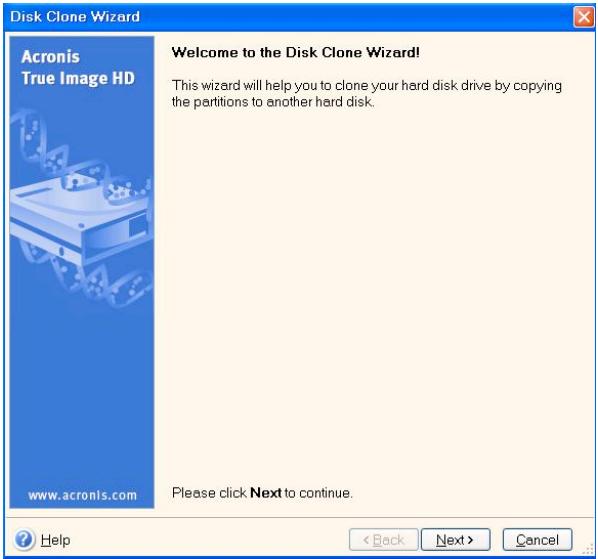

6. Daraufhin wird das Fenster Welcome to the Disk Clone Wizard! geöffnet. Der

Assistent führt Sie nun durch den Kopiervorgang (Abbildung 5). Klicken Sie auf Next. Abbildung 5: der Kopierassistent Hinweis: Wenn die Fehlermeldung „This program is designed to work with two or more drives“ ausgegeben wird, prüfen Sie alle Verbindungen zwischen der Festplatte und dem SSD. Vergewissern Sie sich, dass das Daten- und das Stromanschlusskabel zwischen dem SSD, der Festplatte und dem Motherboard richtig eingesteckt sind. Wenn Sie alle Verbindungen richtig hergestellt haben,

SSDNow For Desktops sind die zusätzlichen SATA-Anschlüsse im BIOS eventuell nicht aktiviert. In diesem Fall gehen Sie folgendermaßen vor:

1) Starten Sie den Computer neu. Öffnen Sie während des Systemstarts

das Konfigurationsprogramm (BIOS), indem Sie mehrmals die entsprechende Taste drücken. Je nach System ist dies Esc, F1, F12 oder Entf. (Die richtige Taste entnehmen Sie bitte der Systemdokumentation.)

2) Wählen Sie im BIOS mit den Pfeiltasten den Eintrag „Hard Disk

Drives“ (abweichende Bezeichnung möglich) aus und drücken Sie die Eingabetaste. Hier können Sie die zusätzlichen SATA-Anschlüsse aktivieren, indem Sie den Wert auf „On“ oder „Enabled“ setzen. Am besten aktivieren Sie hier alle SATA-Anschlüsse. Damit erzielen Sie das beste Ergebnis, ohne Ihren Computer zu gefährden.

3) Speichern Sie Ihre Änderungen (auf der deutschen Tastatur mit Z)

und verlassen Sie das BIOS mit Esc.

4) Starten Sie den Computer neu. Wenn das Acronis-System geladen

wird, versuchen Sie noch einmal, den Kopiervorgang zu starten.

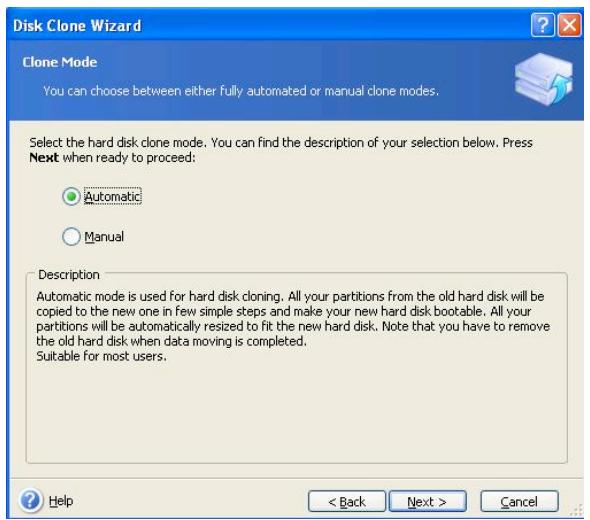

7. Wählen Sie die Kopiermethode Automatic aus (Abbildung 6). Aktivieren Sie

nicht die Methode Manual, die nur für erfahrene Benutzer geeignet ist. Klicken Sie auf Next. Abbildung 6: die verfügbaren Kopiermethoden

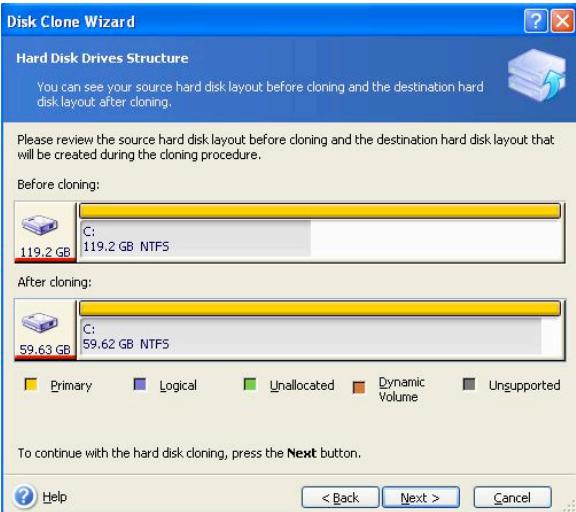

8. Das Fenster Hard Disk Drives Structure wird geöffnet (Abbildung 7). Klicken Sie

auf Next. Hinweis: Die Größe der ursprünglichen Partitionen auf der Festplatte wird an die Kapazität des neuen Laufwerks angepasst. Wenn das neue Laufwerk kleiner als das ursprüngliche ist, werden die Partitionen entsprechend verkleinert. Wenn das neue Laufwerk größer ist, werden die Partitionen proportional vergrößert. Abbildung 7: Aufbau der Festplatten

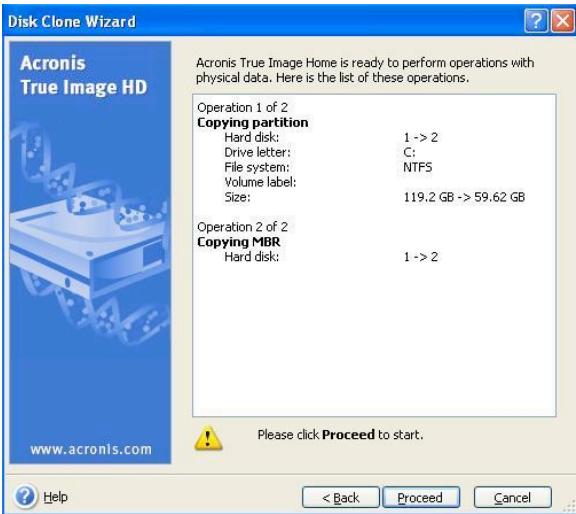

9. Prüfen Sie, ob Sie die richtigen Aktionen ausgewählt haben (Abbildung 8). Mit

Proceed starten Sie den Kopiervorgang. Abbildung 8: Aktionen von Acronis True Image HD

10. Auf der Fortschrittsleiste können Sie verfolgen, welche Daten kopiert werden.

Nach Abschluss des Kopiervorgangs wird das Fenster Disk Cloning was

SSDNow For Desktops successful geöffnet. Klicken Sie auf OK.Remove the Acronis True Image HD software CD and close the program.

11. Nehmen Sie die Acronis-CD aus dem Laufwerk und beenden Sie das Programm.

Festlegen der Startreihenfolge Ihr System ist jetzt mit zwei bootfähigen Laufwerken konfiguiert. Damit vom neuen SSD gestartet wird, müssen Sie im BIOS die Startreihenfolge so einstellen, dass zuerst der SSD aufgerufen wird:

1. Starten Sie den Computer neu. Öffnen Sie während des Startvorgangs die

Systemkonfiguration (BIOS), indem Sie die entsprechende Taste mehrmals drücken. Je nach System ist dies Esc, F1, F12 oder Entf. (Die richtige Taste entnehmen Sie bitte der Systemdokumentation.)

2. Ändern Sie im BIOS die Startreihenfolge (unter „Boot Device Priority“ oder einer

ähnlichen Bezeichnung) so, dass das Laufwerk „SSDxxxx“ zuerst genannt wird.

3. Speichern Sie Ihre Änderungen (auf der deutschen Tastatur mit Z) und beenden

Sie das Programm mit Esc.

4. Starten Sie den Computer neu. Er sollte jetzt mit dem neuen SSD starten..

Hinweis: Ihre alte Festplatte wird im Arbeitsplatz (unter Vista: Computer) weiterhin angezeigt und kann als zusätzlicher Datenspeicher verwendet werden.
