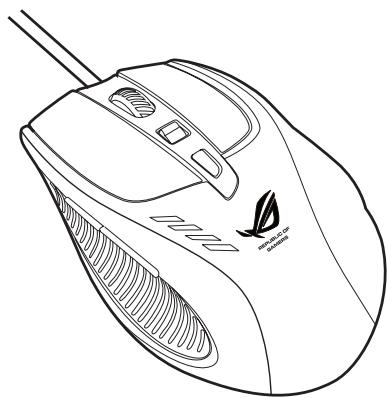

ASUS GX950 Gaming Mouse

Manuale Utente ������

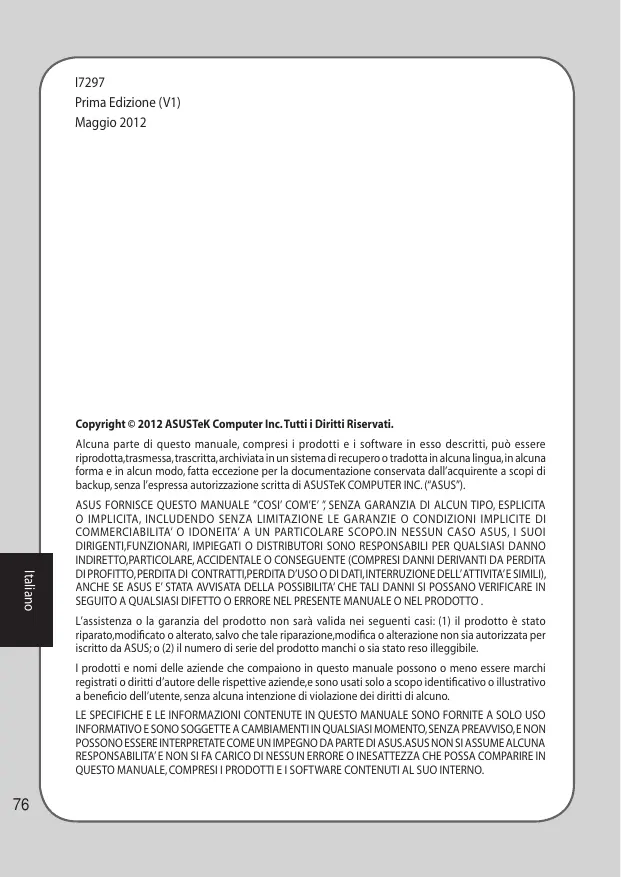

I7297 Prima Edizione (V1) Maggio 2012

Copyright © 2012 ASUSTeK Computer Inc. Tutti i Diritti Riservati. Alcuna parte di questo manuale, compresi i prodotti e i software in esso descritti, può essere riprodotta,trasmessa, trascritta, archiviata in un sistema di recupero o tradotta in alcuna lingua, in alcuna forma e in alcun modo, fatta eccezione per la documentazione conservata dall’acquirente a scopi di backup, senza l’espressa autorizzazione scritta di ASUSTeK COMPUTER INC. (“ASUS”).

ASUS FORNISCE QUESTO MANUALE ”COSI’ COM’E’ ”, SENZA GARANZIA DI ALCUN TIPO, ESPLICITA O IMPLICITA, INCLUDENDO SENZA LIMITAZIONE LE GARANZIE O CONDIZIONI IMPLICITE DI COMMERCIABILITA’ O IDONEITA’ A UN PARTICOLARE SCOPO.IN NESSUN CASO ASUS, I SUOI DIRIGENTI,FUNZIONARI, IMPIEGATI O DISTRIBUTORI SONO RESPONSABILI PER QUALSIASI DANNO INDIRETTO,PARTICOLARE, ACCIDENTALE O CONSEGUENTE (COMPRESI DANNI DERIVANTI DA PERDITA DI PROFITTO, PERDITA DI CONTRATTI,PERDITA D’USO O DI DATI, INTERRUZIONE DELL’ ATTIVITA’ E SIMILI), ANCHE SE ASUS E’ STATA AVVISATA DELLA POSSIBILITA’ CHE TALI DANNI SI POSSANO VERIFICARE IN SEGUITO A QUALSIASI DIFETTO O ERRORE NEL PRESENTE MANUALE O NEL PRODOTTO . L’assistenza o la garanzia del prodotto non sarà valida nei seguenti casi: (1) il prodotto è stato riparato,modificato o alterato, salvo che tale riparazione,modifica o alterazione non sia autorizzata per iscritto da ASUS; o (2) il numero di serie del prodotto manchi o sia stato reso illeggibile. I prodotti e nomi delle aziende che compaiono in questo manuale possono o meno essere marchi registrati o diritti d’autore delle rispettive aziende,e sono usati solo a scopo identificativo o illustrativo a beneficio dell’utente, senza alcuna intenzione di violazione dei diritti di alcuno. LE SPECIFICHE E LE INFORMAZIONI CONTENUTE IN QUESTO MANUALE SONO FORNITE A SOLO USO INFORMATIVO E SONO SOGGETTE A CAMBIAMENTI IN QUALSIASI MOMENTO, SENZA PREAVVISO, E NON POSSONO ESSERE INTERPRETATE COME UN IMPEGNO DA PARTE DI ASUS.ASUS NON SI ASSUME ALCUNA RESPONSABILITA’ E NON SI FA CARICO DI NESSUN ERRORE O INESATTEZZA CHE POSSA COMPARIRE IN QUESTO MANUALE, COMPRESI I PRODOTTI E I SOFTWARE CONTENUTI AL SUO INTERNO.

Contatti ASUS ASUSTeK COMPUTER INC. Indirizzo Telefono Fax E-mail Sito web

Supporto Tecnico Telefono Supporto Online

ASUS COMPUTER INTERNATIONAL (America) Indirizzo Telefono Fax Sito web

Supporto Tecnico Telefono Fax Supporto Supporto Online

+1-812-282-2787 +1-812-284-0883 support.asus.com

ASUSTeK ITALY S.r.l (Italia) Strada Statale Padana Superiore, 28 20063 Cernusco sul Naviglio (MI)

Supporto Tecnico Telefono Notebook/Eee Telefono Altri Prodotti Sito web

*Per chiamare da reti fisse Telecom Italia e Colt, il costo è di 0,12 euro al minuto iva inclusa e la durata massima della telefonata non dovrà essere superiore a 120 minuti; per le chiamate da cellulare, il costo dipende dal vostro operatore d'accesso.

Comunicazioni Dichiarazione FCC (Federal Communications Commission) Questo apparecchio rispetta i requisiti indicati nel regolamento FCC - Parte 15. Il funzionamento è soggetto alle seguenti due condizioni: • Questo apparecchio non causa interferenze dannose. • Questo apparecchio accetta qualsiasi interferenza ricevuta, comprese quelle che potrebbero causare un comportamento indesiderato. I collaudi cui è stato sottoposto questo apparecchio ne dimostrano la conformità ai limiti stabiliti per i dispositivi digitali di Classe B, come indicato dalla parte 15 delle Norme FCC. Questi limiti sono stati definiti per offrire una ragionevole protezione contro interferenze dannose quando l’apparecchio viene usato in ambienti residenziali. Questo apparecchio genera, usa e può emettere energia in radiofrequenza e, se non viene installato e utilizzato come indicato dal manuale d’uso, può provocare interferenze dannose alle comunicazioni radio. Non è tuttavia possibile garantire che non si verifichino interferenze in casi particolari. Se questo apparecchio causa interferenze dannose alla ricezione di programmi radiofonici e televisivi, fatto verificabile spegnendo e riaccendendo l’apparecchio stesso, si consiglia l’utente di provare a correggere l’interferenza in uno o più dei modi seguenti: • Riorientare o riposizionare l’antenna di ricezione. • Allontanare l’apparecchio dal ricevitore. • Collegare l’apparecchio ad una diversa presa di corrente in modo che apparecchio e ricevitore si trovino su circuiti diversi. • Consultare il rivenditore o un tecnico radio/TV qualificato per assistenza.­ ATTENZIONE: eventuali cambiamenti o modifiche non espressamente approvate dal fornitore del dispositivo potrebbero invalidare l’autorità dell’utente all’utilizzo dell’apparecchio.

Certificazioni sulla Sicurezza • • • •

Complies with 21 CFR 1040.10 and 1040.11 except for deviations pursuant to Laser Notice No. 50, dated June 24, 2007.

Comunicazione REACH Nel rispetto del regolamento REACH (Registration, Evaluation, Authorisation and Restriction of Chemicals),le sostanze chimiche contenute nei prodotti ASUS sono state pubblicate nel sito web ASUS REACH http://csr.asus.com/english/REACH.htm. NON gettare il mouse nei rifiuti comunali. Il prodotto è stato progettato per consentire un opportuno riutilizzo dei componenti e il riciclaggio del materiale. Il simbolo del bidone sbarrato, con le ruote, come da figura, indica che il prodotto (apparecchio elettrico o elettronico) non deve essere gettato nei rifiuti comunali. Controllare le normative locali in materia di smaltimento dei prodotti elettronici.

Servizio di Ritiro e Riciclaggio ASUS Italiano

Il programma di ritiro e riciclaggio dei prodotti ASUS deriva dall'impegno aziendale a raggiungere i più elevati standard di protezione ambientale. ASUS crede infatti di poter fornire soluzioni in grado di riciclare in modo responsabile non soltanto i prodotti, le batterie e gli altri componenti elettronici, ma anche i materiali utilizzati per l'imballaggio. Per informazioni dettagliate sulle modalità di riciclaggio nei vari paesi, visitare la pagina http://csr.asus.com/english/Takeback.htm

Contenuto della Confezione Controllare che nella confezione di ASUS GX950 Gaming Mouse siano contenuti i seguenti articoli: • ASUS GX950 Gaming Mouse • Manuale Utente In caso di articoli danneggiati o mancanti, contattare subito il rivenditore.

Specifiche Tecniche Nome del Modello �������

Tecnologia Connessione

Dimensioni (mm) Lunghezza del Cavo Peso

Mouse: 122(L) x 82(W) x 43(H) 1.8m con rivestimento Mouse: 150g (regolabile) 1 x Tasto Sinistro / Tasto Destro / Rotellina di Scorrimento 2 x Tasti Laterali 1 x Tasto DPI 1 x Tasto di Cambio Profilo 50 ~ 8200������������������ dpi (������������ regolabile��) Valori predefiniti: ������������������������������������������������� 800dpi (Livello 1), 1600dpi (Livello 2), 3200dpi (Livello 3), 5600dpi (Livello 4).

Gold plated USB Tasti

Risoluzione Italiano

Le specifiche sono soggette a modifiche senza obbligo di preavviso.

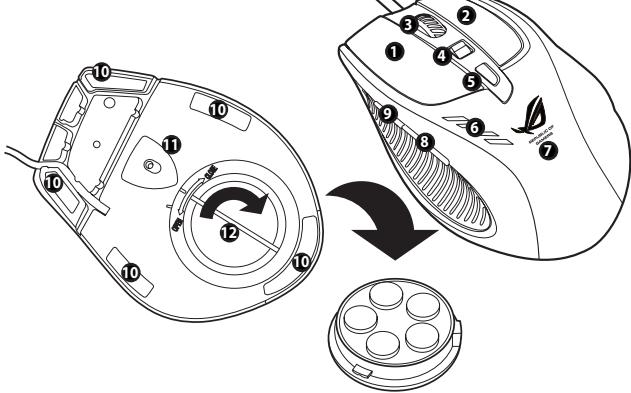

Rotellina di scorrimento Cambio DPI Spostare il tasto DPI avanti/indietro per cambiare la risoluzione del mouse. Le spie LED 4 del tasto DPI si illuminano ogni qualvolta si sposta il tasto DPI. Per le indicazioni dei LED, consultare la tabella alla pagina seguente*. Cambio di Profilo / Indicatore Profilo 5 Premere il tasto del profilo per selezionare un profilo. Il tasto si illumina alla pressione. Per le indicazioni dei LED, consultare la tabella alla pagina seguente**. 6 Indicatore LED DPI* 7 Logo GX950 8 Tasto IE Avanti 9 Tasto IE Indietro 10 Piedini del mouse 11 Sensore laser Twin-Eye 12 Base pesi (5 x 4.5g blocchetti)*** *** E’ possibile regolare il peso del mouse aggiungendo o rimuovendo alcuni blocchetti.

* Indicazioni LED per il cambio DPI Nro di LED illumin.

Livello 4 (predef. 5600 dpi)

** Indicazioni LED per il cambio di profilo

Colori LED Indicazioni

NOTA: i livelli DPI si susseguono in modo ciclico. Quando il mouse è impostato sul Livello 4, e si continua a muovere in avanti il tasto DPI, il livello DPI ritorna al Livello 1, per poi salire al Livello 2 e così via. Quando il mouse è impostato sul Livello 1, e si continua a muovere indietro il tasto DPI, il livello DPI raggiunge prima il Livello 4, per poi scendere al Livello 3 e così via.

Connessione di ASUS GX950 Gaming Mouse Italiano

Collegare ASUS GX950 Gaming Mouse alla porta USB del computer.

Personalizzazione del Mouse (Valori DPI / Comandi Macro / Funzioni Tasti) Visitare il sito ASUS all'indirizzo www.asus.com per scaricare e installare il driver più aggiornato per personalizzare i valori DPI, i comandi Macro e le funzioni dei tasti del mouse.

Utilità di Configurazione Per avviare l’utilità di configurazione, procedere in uno dei seguenti modi: •

Cliccare sul collegamento rapido ASUS ROG Gaming Mouse GX950 desktop di Windows®.

Cliccare su Start > All Programs > ASUS Gaming Mouse > ASUS ROG Gaming Mouse GX950.

Cliccare sull’icona dalla barra delle applicazioni di Windows®, quindi selezionare Launch GX950 APP. Se appare la schermata sottostante, inserire ASUS GX950 Gaming Mouse nella porta USB del computer. Il programma rileva automaticamente il mouse e continua con il menu principale.

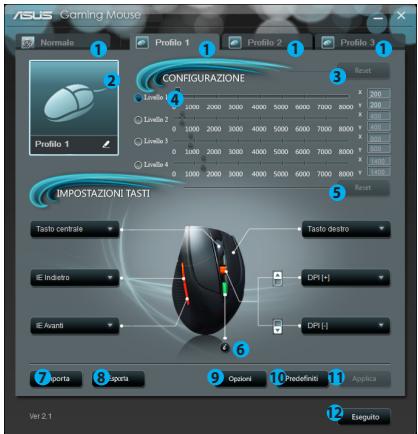

Elementi Descrizione

Cliccare su ciascuna scheda per visualizzare il menu del profilo selezionato.

Trascinare il cursore per regolare il valore DPI per ciascun livello.*

Cliccare per ripristinare le impostazioni dei tasti sugli ultimi valori salvati.

Cliccare per visualizzare le descrizioni dei colori degli indicatori dei diversi profili.

Cliccare per caricare un profilo salvato per il mouse.

Cliccare per salvare le attuali impostazioni profilo nel disco rigido.

Cliccare per visualizzare il menu Opzioni, che consente di regolare la frequenza di trasmissione dati, di configurare la funzione di Snap e la distanza Lift-off. Per approfondimenti, consultare la pagina 15.

Cliccare per salvare le impostazioni effettuate.

Cliccare per salvare le impostazioni effettuate ed uscire dal����������� programma.

Ciascun profilo è caratterizzato da quattro livelli DPI. I LED del cambio di DPI si illuminano per indicare il livello DPI utilizzato. Per i dettagli, consultare la pag. 9.

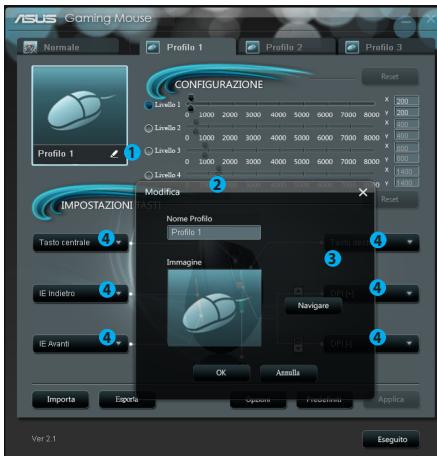

Cliccare per aprire il menu Modifica, che consente di modificare nome e icona del profilo.

Inserire il nome del profilo da utilizzare.

Cliccare per individuare il file immagine da utilizzare come icona profilo.

Selezionare una funzione per ciascun tasto/azione dall’elenco a discesa. *Per i dettagli, consultare la tabella sottostante.

Fa funzionare il tasto come il tasto di sinistra del mouse.

Fa funzionare il tasto come il tasto di destra del mouse.

Fa funzionare il tasto come il tasto di centro del mouse.

Fa funzionare il tasto come il tasto Indietro di�������������������������� IE. Dopo aver operato la selezione, premere questo tasto per tornare alla pagina precedente.

Fa funzionare il tasto come il tasto Avanti di IE. Dopo aver operato la selezione, premere questo tasto per passare alla pagina seguente.

continua alla pagina seguente

Quando selezionato, premere il tasto per aumentare il valore DPI.

Quando selezionato,���������������������������������������������� premere ��������������������������������������������� il tasto per diminuire il valore DPI.

Converte il tasto in tasto di cambio profilo.

Rotellina [sinistra] /

Quando selezionato, premere il tasto per���������������������������������� scorrere a sinistra / destra nel modo in cui funziona una rotellina inclinata. NOTA: questa funzione è disponibile soltanto per le applicazioni Microsoft® Office con i sistemi operativi Windows® 7 / Vista.

Play/Pausa Stop Traccia Successiva

Quando selezionati,��������������������������������������������������������� questi tasti servono per controllare la riproduzione di file multimediali.

Traccia Precedente Volume Su / Giù

Avvio GX950 APP Alla selezione, premere il tasto per avviare questa utilità di configurazione. Disattivato

Selezionare questo elemento per disattivare il tasto.

Quando selezionato, la nuova istruzione sarà inserita prima dell’istruzione selezionata. In alternativa, sarà data prima priorità ad ogni nuova istruzione.

Cliccare per avviare la registrazione della pressione e rilascio dei tasti e/o delle azioni del mouse.

Cliccare per terminare la ������������������������������������������������������� registrazione della pressione e rilascio dei tasti e/o delle azioni del mouse.

Cancella Sposta su/giù Imposta azione ritardata Loop Fuoco Sempre fuoco

Cliccare per cancellare tutte le istruzioni salvate.

Cliccare per salvare l’attuale macro nel disco rigido.

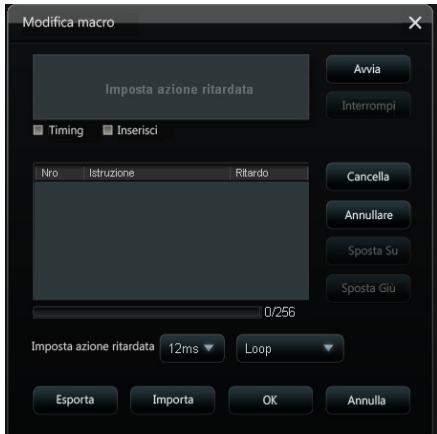

Cliccare per aprire il menu Modifica Macro.

Selezionare questo elemento per registrare l’intervallo di tempo intercorso fra la pressione e il rilascio di un tasto (valore predefinito: 12ms).

Cliccare per spostare su/giù l’istruzione selezionata. Quando Timing è deselezionato, il ritardo di tutte le azioni sarà il valore scelto dall’elenco a discesa. Imposta la macro da eseguire a un clic e da terminare al clic successivo. Imposta la����������������������������������������� macro da eseguire una volta con un clic. Imposta la macro da eseguire quando si tiene premuto il tasto������ e da terminare quando si rilascia il tasto. Cliccare per caricare una macro dal disco rigido.

Elem. Descrizione 1.

Selezionare la frequenza di trasmissione dati del mouse dall’elenco a discesa. Opzioni di configurazione: 125Hz, 250Hz, 500Hz, 1000Hz (predef.).

Selezionare Angle Snapping (Snap) per attivare la rispettiva funzione. Questa funzione, pre-impostata come disattiva, rende i movimenti del mouse più fluidi e diretti.

Selezionare Lift Off (Distanza Lift-off) per attivare la rispettiva funzione e trascinare il cursore sulla barra per regolare il valore. Deselezionare la casella Lift Off per mantenere una regolazione automatica della funzione. Quando questa funzione è attivata, il mouse interrompe il tracciamento se sollevato dalla superficie per un’altezza superiore a quella specificata.

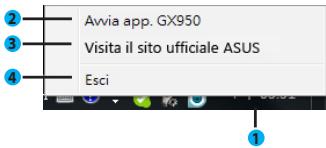

Menu Barra delle Applicazioni 2 3 4

Quando l’utilità è correttamente installata, sulla barra delle applicazioni appare il logo del mouse GX950.

Cliccare per aprire il menu principale dell’utilità di configurazione del mouse GX950.

Cliccare per visitare il sito ufficiale ASUS.

Cliccare per uscire dall’utilità di configurazione.
