MANUALE UTENTE TRAVELMATE 5335 ACER
Avvertenze preliminari
Grazie per aver scelto il notebook Acer, la scelta ideale per poter lavorare in piena libertà anche in movimento.
Le guide disponibili
Sono state realizzate delle guide per assistere l'utente nell'uso del notebook Acer:
Innanzitutto, il manifesto aiuta a semplificare la configurazione del computer.
Il Manuale dell'utente di TravelMate Series contiene informazioni utili per tutti i modelli della serie TravelMate. Copre gli argomenti base come ad esempio Empowering Technology di Acer, l'uso della tastiera e dell'audio, ecc. A causa della sua natura, il AcerSystem User Guide menzionato in precedenza a volte fa riferimento a funzioni o caratteristiche presenti solamente in alcuni modelli della serie, ma non necessariamente del modello acquistato. Per questo motivo alcuni elementi nel testo sono indicati con "solo per alcuni modelli".
Questa Guida rapida presenta le caratteristiche e le funzioni principali del nuovo computer. Per altre nozioni su come il vostro computer può aiutarvi a diventare ancora più produttivi, consultate la AcerSystem User Guide.
Questa guida contiene informazioni dettagliate su argomenti come utilità del sistema, ripristino dei dati, opzioni di espansione e ricerca guasti. Contiene inoltre informazioni sulla garanzia, le norme e gli standard di riferimento e le avvertenze per la sicurezza del vostro notebook. È disponibile nel formato PDF e viene fornita pre-caricata nel notebook. Per accedervi seguite questi passaggi:
1 Fare clic su Start > Programmi > AcerSystem. 2 Fare clic su AcerSystem User Guide.
Nota: Per visualizzare il file, è necessario che sul computer sia installato Adobe Reader. Se Adobe Acrobat Reader non è installato sul computer, fare clic su AcerSystem User Guide per eseguire il programma di installazione di Adobe Reader. Per completare l'installazione, attenersi alle istruzioni visualizzate sullo schermo. Per istruzioni sull'uso di Adobe Reader, consultare il menu Guida in linea e supporto tecnico.
Presentazione del notebook Acer
Dopo aver configurato il computer come illustrato nel manifesto, fare riferimento alla presente documentazione per la presentazione del nuovo notebook Acer.
Vista dall'alto
| # | Icona | Elemento | Descrizione |
| 1 | | Microfono | Microfono stereo interno per la registrazione di audio. |
| 2 | | Webcam | Web camera per la comunicazione video (solo per alcuni modelli). |
| 3 | | Display | Grande display a cristalli liquidi (Liquid-Crystal Display; LCD), per una visualizzazione confortevole (la configurazione può variarere in relazione ai modelli). |
| 4 | | Indicatore comunicazione | Indica lo stato della connettività wireless del computer. |
| Indicatore disco rigido | Si accende quando l'unità disco rigido è attivo. |
| 5 | | Interruttore alimentazione | Accende/spegne il computer. |
| 6 | | Altoparlante | Offre l'uscita dell'audio. |
| 7 | | Tastiera | Per l'immissione di dati sul computer. |
| 8 | | Touchpad | Dispositivo di puntamento sensibile al tocco con funzioni simili a quella di un comune mouse. |
| 9 | | Tasti cli (sinistra e destra) | I tasti destra e sinistra hanno le stesse funzioni dei tasti destra e sinistra del mouse. |
| 10 | | Poggiapolsi | Comoda area su cui poggiare i polsi durante l'utilizzo del computer. |
Tasti di scelta rapida
Il computer utilizza i tasti di scelta o le combinazioni di tasti per l'accesso a molti controlli del computer come luminosità dello schermo e uscita volume.
Per attivare i tasti di scelta rapida, tenere premuto e premere l'altro tasto della combinazione.
| Tasti di scelta rapida | Icona | Funzione | Descrizione |
| +Fn> + <F3> | | Comunicazioni | Attiva/disattiva i dispositivi di comunicazione del computer. (I dispositivi di comunicazione possono variate in relazione alla configurazione.) |
| <Fn> + <F4> | Z | Sospensione | Attiva la modalità sospensione del computer. |
| <Fn> + <F5> | □□ | Passaggio da uno schermo all'alto | Consente la commutazione in uscita display tra video del display o monitor esterno (se collegato) e entrambi. |
| <Fn> + <F6> | * | Disattiva display | Disattiva la retroilluminazione dello schermo per risparmiare energia. Premere un+tastQLalsiasi per tornare allo stato precedente. |
| <Fn> + <F7> | | Attivazione e disattivazione del touchpad | Attiva e disattiva il touchpad. |
| <Fn> + <F8> | | Attivazione e disattivazione degli altoparlanti | Attiva e disattiva gli altoparlanti. |
| <Fn> + <△> | | Aumento del volume | Aumenta il volume. |
| <Fn> + <∇> | | Riduzione del volume | Riduce il volume. |
| <Fn> + <▷> | | Aumento della luminosità | Aumenta la luminosità dello schermo. |
| <Fn> + <◁> | | Riduzione della luminosità | Riduce la luminosità dello schermo. |
Vista frontale in dettaglio
| # | Icona | Elemento | Descrizione |
| 1 | MULTIMEDICRCHD | Lettore di schede 2-in-1 | Supporta Secure Digital (SD), MultiMediaCard (MMC). Nota: Premere per rimuovere/installare la scheda. è possibile utilizzato una sola schedà di memoria alla volta. |
| 2 | | Indicatore di accensione/ alimentazione | Indicano lo stato di accensione/alimentazione del computer. |
| Indicatore Batteria | Indica lo stato della batteria del computer. 1. In carica: Luce di colore giallo quando la batteria è in ricarica. 2. Completamente carica: Luce di colore blu quando è nella modalità AC. |

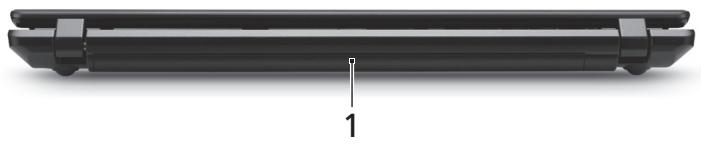

Vista posteriore
| # | Elemento | Descrizione |
| 1 | Batteria | Fornisce l'alimentazione al computer quando viene utilizzato alla Scala corrente elettrica. |

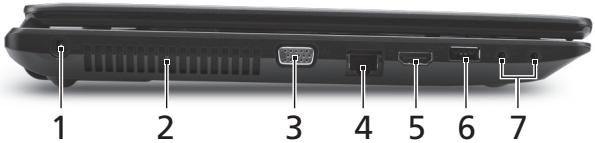

Vista da sinistra
| # | Icona | Elemento | Descrizione |
| 1 | | Jack CC-in | Per il collegamento all'adattatore CA. |
| 2 | | Aperture per la ventilazione | Permettono il raffreddamento del computer,anche dello uso prolongato. |
| 3 | | Porta display esterno (VGA) | Effettua il collegamento a un dispositivo di visualizzazione (ad es.,monitor esterno, proiettre LCD). |
| 4 | | Porta Ethernet (RJ-45) | Per il collegamento a una rete con Ethernet 10/100/1000. |
| 5 | HDMI | Porta HDMI | Supporta il collegamento per video digitali ad alta definizione. |
| 6 | | Porta USB 2.0 | Per il collegamento ai dispositivi USB 2.0 (ad es., mouse USB, fotocamera USB). |
| 7 | | Jack ingresso microfono | Accetta ingressi proveniente da microfoni esterni. |
| | Jack auricolare/ altoparlante/ line-out | Per il collegamento a dispositivi audio line-out (ad es., altoparlanti, auricolari). |

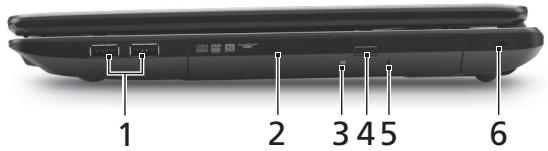

Vista da destra
| # | Icona | Elemento | Descrizione |
| 1 | + | Porte USB 2.0 | Per il collegamento a dispositivi USB 2.0 (ad es., mouse USB, fotocamera USB). |
| 2 | | Unità ottica | Unità ottica interna, accetta CD o DVD. |
| 3 | | Indicatore accesso disco ottico | Si accende quando il disco ottico è attivo. |
| 4 | | Pulsante di espulsione del disco ottico | Espelle il disco ottico dall'unità. |
| 5 | | Foro di espulsione di emergenza | Espelle il vassoio del disco ottico se il computer è spento.
Note: Inserire la punta di un fermaglio nel foro di apertura di emergenza per espellere il vassoio dell'unità ottica quando il computer è spento. |
| 6 | K | Slot blocco Kensington | Per il collegamento al blocco di sicurezza dei computer Kensington-compatible.
Note: Avvolgere un cavo di sicurezza per computer intorno ad un oggetto fisso, ad esempio un ravolo o la maniglia di un cassetto chiuso a chiave. Inserire la serratura nel foro e girare la chiave per fissare il blocco. Sono disponibilianche modellienza chiave. |

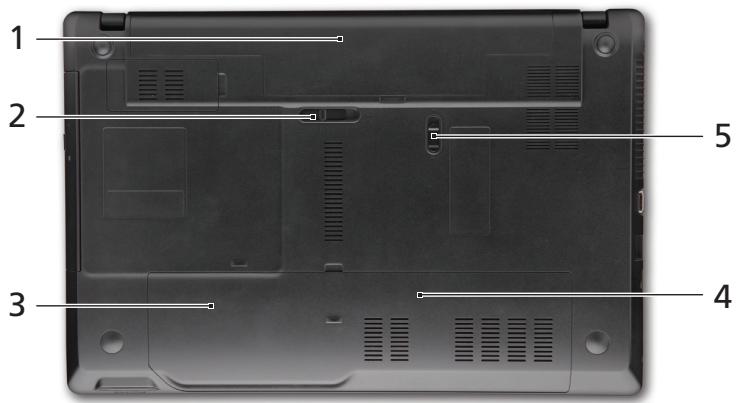

Vista base
| # | Icona | Elemento | Descrizione |
| 1 | | Alloggiamento della batteria | Contiene il modulo batteria del computer. |
| 2 | | Gancio di rilascio della batteria | Per togliere la batteria. |
| 3 | | Alloggiamento per il disco rigido | Contiene il disco rigido del computer (fissato con viti). |
| 4 | | Vano per la memoria | Contiene la memoria principale del computer. |
| 5 | | Blocco batteria | Blocca la batteria al suoosto. |
Condizioni operative
Di esercizio: da 5°C a 35°C Non di esercizio: da -20°C a 65°C
Umidità (senza condensa):
Di esercizio: da 20% a 80% Non di esercizio: da 20% a 80%
