TRAVELMATE 5335 - Bärbar dator ACER - Gratis bruksanvisning och manual

Produkttyp	Bärbar dator
Märke	ACER
Modell	TRAVELMATE 5335
Skärm	LCD-skärm (ospecificerad typ)
Webbkamera	Acer Crystal Eye (på vissa modeller)
Mikrofon	Inbyggd stereo-mikrofon
Högtalare	Inbyggda stereo-högtalare
Tangentbord	Tangentbord med specialtangenter (Fn-kombinationer)
Pekplatta (Touchpad)	Pekplatta med vänster och höger knapp
USB-portar	3 USB 2.0-portar
Video-utgång	1 VGA-port, 1 HDMI-port
Ljud	Mikrofonuttag (ingång), hörlurs-/högtalaruttag (utgång)
Nätverk	Ethernet RJ-45-port 10/100/1000
Kortläsare	2-i-1 (Secure Digital och MultiMediaCard)
Optisk enhet	Inbyggd CD/DVD-läsare
Batteri	Inbyggt laddningsbart batteri, låsbart
Strömförsörjning	Extern nätadapter (dedikerat strömuttag)
Säkerhet	Plats för Kensington-lås
Miljö (i drift)	Temperatur: 5°C till 35°C; Fuktighet: 20% till 80%
Miljö (avstängd)	Temperatur: -20°C till 65°C; Fuktighet: 20% till 80%

Vanliga frågor - TRAVELMATE 5335 ACER

Hur stänger jag av datorn?

Tryck på strömbrytaren som sitter uppe till vänster på tangentbordet för att stänga av datorn. Håll inne i några sekunder om det behövs.

Hur använder jag funktionstangenterna (Fn)?

Håll ned Fn-tangenten (nere till vänster på tangentbordet) och tryck sedan på tangenten för önskad funktion (t.ex. F3 för kommunikation, F4 för viloläge, etc.).

Hur justerar jag skärmens ljusstyrka?

Använd kombinationerna Fn + Högerpil för att öka ljusstyrkan och Fn + Vänsterpil för att minska den.

Hur aktiverar eller inaktiverar jag Wi-Fi?

Tryck på Fn + F3 för att aktivera/inaktivera kommunikationsenheter (inklusive Wi-Fi). En lysdiod visar status.

Hur matar jag ut en skiva från den optiska enheten om datorn är avstängd?

Sätt in ett uträtat gem i nödutmatningshålet som sitter bredvid utmatningsknappen på den optiska enheten.

Hur rengör jag skärmen?

Använd en mjuk, torr trasa (mikrofiber) för att rengöra skärmen. Använd inte flytande eller slipande rengöringsmedel. Stäng av datorn innan rengöring.

Var sitter webbkameran?

Webbkameran Acer Crystal Eye är inbyggd ovanför skärmen, i mitten. Den finns endast på vissa modeller.

Hur låser jag datorn med ett Kensington-lås?

Linda låsets kabel runt ett fast föremål, sätt in låset i Kensington-platsen som sitter på höger sida av datorn, och vrid nyckeln för att låsa.

Vad gör jag om pekplattan inte svarar?

Kontrollera att pekplattan inte är inaktiverad genom att trycka på Fn + F7 (växlar aktivering/inaktivering). Starta om datorn om det behövs.

Hur sätter jag datorn i viloläge?

Tryck på Fn + F4 för att sätta datorn i Viloläge. För att väcka den, tryck på en tangent på tangentbordet eller på strömbrytaren.

BRUKSANVISNING TRAVELMATE 5335 ACER

När du har satt upp datamaskinen som visas på affischen, låt oss ta en rundtur i din nya Acer-bärbara dator.

Vy ovanifrån

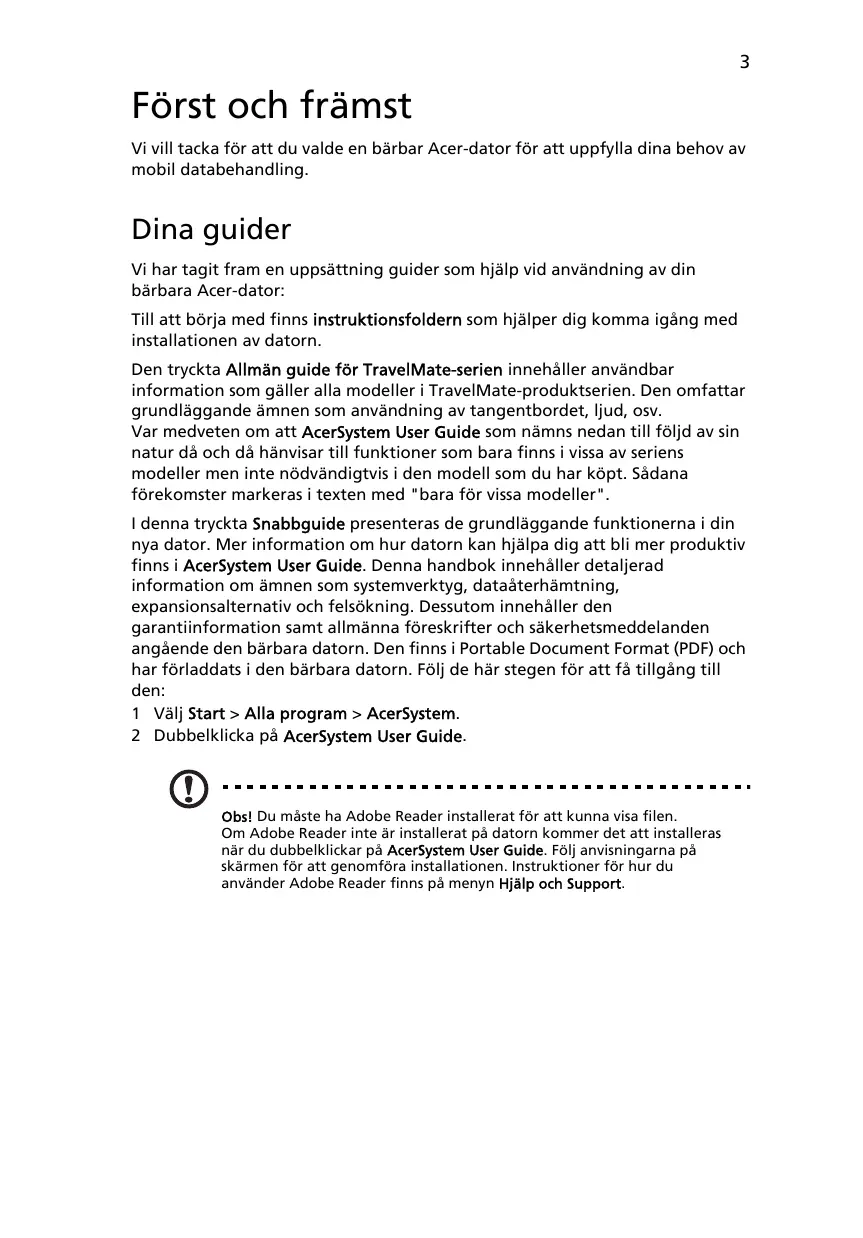

Vi vill tacka dig för att du valde en bärbar Acer-dator för att uppfylla dina behov av mobil databehandling.

Dina guider

Vi har tagit fram en uppsättning guider som hjälp vid användning av din bärbara Acer-dator:

Till att börja med finns instruktionsfoldern som hjälper dig komma igång med installationen av datorn.

Den tryckta Allmänna guiden för TravelMate-serien innehåller användbar information som gäller alla modeller i TravelMate-produktserien. Den omfattar grundläggande ämnen som användning av tangentbordet, ljud, osv. Var medveten om att AcerSystem User Guide som nämns nedan till följd av sin natur hänvisar till funktioner som bara finns i vissa av seriens modeller men inte nödvändigtvis i den modell som du har köpt. Sådana förekomster markeras i texten med "bara för vissa modeller".

I den tryckta Snabbguiden presenteras de grundläggande funktionerna i din nya dator. Mer information om hur datorn kan hjälpa dig att bli mer produktiv finns i AcerSystem User Guide. Denna handbok innehåller detaljerad information om ämnen som systemverktyg, dataåterhämtning, expansionsalternativ och felsökning. Dessutom innehåller den garantiinformation samt allmänna föreskrifter och säkerhetsmeddelanden angående den bärbara datorn. Den finns i Portable Document Format (PDF) och har förladdats i den bärbara datorn. Följ de här stegen för att få tillgång till den:

1 Välj Start > Alla program > AcerSystem. 2 Dubbelklicka på AcerSystem User Guide.

Obs! Du måste ha Adobe Reader installerat för att kunna visa dokumentet. Om Adobe Reader inte är installerat på datorn kommer det att installeras när du dubbelklickar på AcerSystem User Guide. Följ anvisningarna på skärmen för att genomföra installationen. Instruktioner för hur du använder Adobe Reader finns på menyn Hjälp och Support.

Beskrivning av din bärbara Acer-dator

När du har installerat datorn enligt illustrationen i instruktionsfoldern vill vi beskriva din nya bärbara Acer-dator.

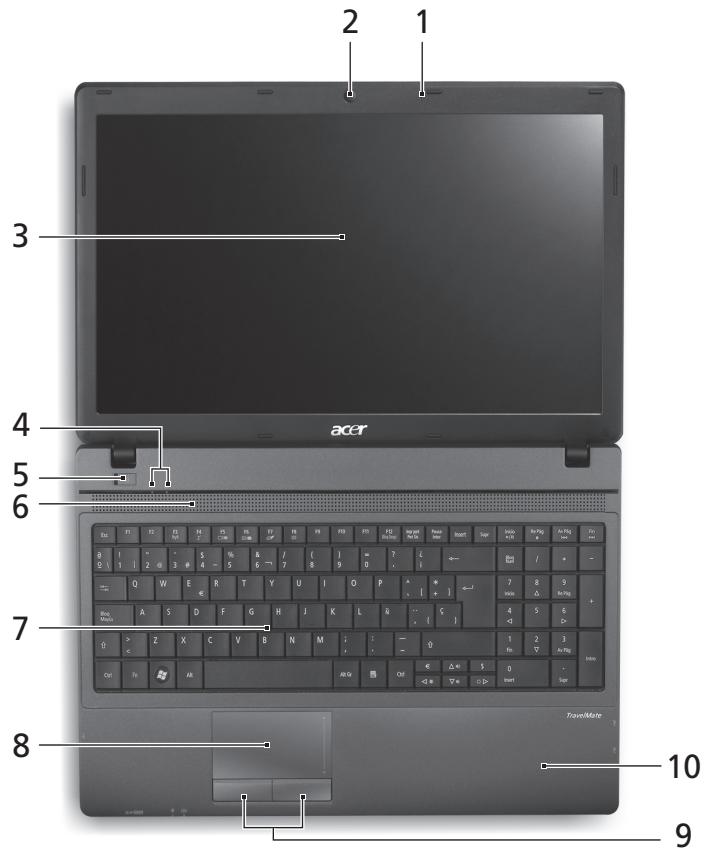

Vy över ovansidan

#	Ikon	Objekt	Beskrivning
1		Mikrofon	Inbyggd stereomikrofon für ljudinspelning.
2		Acer Crystal Eye webbkamera	Webbkamera für videokommunikation (bara für vissa modeller).
3		Bildskärm	Kallas även Liquid-Crystal Display (LCD), visar utdata frän datorn (kconfigurationen kan variera mellan olika modeller).
4	(1)	Kommunikations-indikator	Anger status für datorns trådlösa anslutningsenhet.
	(2)	Hårdiskindikator	Tänds Near hårdisken är aktiv.
5	(3)	Strömbrytare	Slår på och stänger av datorn.
6		Högtalare	Avger utgående ljud.
7		Tangentbord	Für inmatning av data i datorn.
8		Pekplatta	Beröringskänslig pekenhet som fungerar som en datormus.
9		Klickknappar (vänster och höger)	Vänster och höger knapp fungerar som vänster och höger musknapp.
10		Handlovsstöd	Handlovsstödet ger bekvämt stöd für handerna;när du använder datorn.

Snabbknappar

Datorn använder snabbknappar eller knappkombinationer för att komma åt de flesta av datorns kontroller, t.ex. skärmens ljusstyrka och volym.

Du aktiverar snabbknappar genom att hålla ned innan du trycker på den andra knappen i snabbknappskombinationen.

Snabbknapp	Ikon	Funktion	Beskrivning
+Fn> + <F3>	((i))	Kommunikation	Aktiverar/avaktiverar datornsCOMMunikationsenheter.(Kommunikationsenheterna kanvariera beroende på konfiguration.)
+Fn> + <F4>	Z2	Viloläge	Placerar datorn i viloläge.
+Fn> + <F5>	□|□	Växla bildskärm	Växlar vising mellan datornsbildskärm och en extern monitor(i förekommande fall) och;bada.
+Fn> + <F6>	*	Bildskärm av	Stänger av bildskärmens bakgrundsbelyngning für att spara ström. Ätergå genom att trycka på en valfri knapp.
+Fn> + <F7>		Aktivera/ avaktivera pekplatta	Slår på och stänger av pekplattan.
+Fn> + <F8>		Aktivera/ avaktivera högitalare	Sätter på/stänger av högtalarna.
+Fn> + <Δ>		Höj volymen	Höjer högtalarvolymen.
+Fn> + <∇>		Sänk volymen	Sänker högtalarvolymen.
+Fn> + <▷>		Öka lusstyrkan	Ökar bildskärmens lusstyrka.
+Fn> + <◁>		Minska lusstyrka	Minskar bildskärmens lusstyrka.

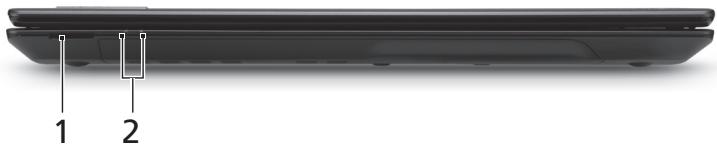

Vy över stängd framsida

#	Ikon	Objekt	Beskrivning
1	MULIMM MULTIMEDICARD SD	2-i-1-kortläsare	Avsedd für Secure Digital (SD) och MultiMediaCard (MMC). Obs! Tryck für att ta bort/sättta i kortet. Endast ett enda kort kan vara aktiv ét gängen.
2		På-indikator	Anger om datorn är av eller på.
		Batteriindikator	Anger status für datorns batteri. 1. Laddar: Lyser med orange sken+när batteriet laddas. 2. Fulladdad: Lyser blätt dà datorn és ansluten till nätström.

Vy bakifrån

#	Objekt	Beskrivning
1	Batteriladdning	Förserj datorn med ström./(när den användsutan att vara nitansluten.

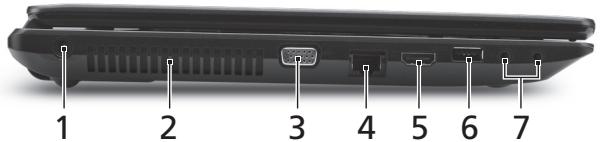

Vy från vänster

#	Ikon	Objekt	Beskrivning
1		DC in-anslutning	Ansluts till en vãxelströmsadapter.
2		Ventilationsöppninger	Möjiggör att datorn*häller sig sval, även after langvarig användning.
3		Port für extern bildskärm (VGA)	Anslutting till en visningsenhet (t.ex. extern bildskärm, LCD-projektor).
4		Ethernet-port (RJ-45)	Ansluts tillett Ethernet 10/100/1000-baserat nätverk.
5	HDMI	HDMI-port	Har stöd fordigitala videoansluttingar av högdefinitionstyp.
6		USB 2.0-port	Anslutting fordUSB 2.0-enheter (t.ex. USB-mus, USB-kamera).
7		Ingäng for mikrofon	Anslutting fordexterna mikrofoner.
		Utgäng fordhörlur/högtalare/linje ut	Ansluts till ljud ut-enheter (t.ex. Högtalare, hörlurar).

Vy framifrån

#	Ikon	Objekt	Beskrivning
1	+	USB 2.0-portar	Anslutting für USB 2.0-enheter (t.ex. USB-mus, USB-kamera).
2		Optisk,enhet	Inbyggd optisk,enhet für CD-eller DVD-skivor.
3		Ätkomstindikatorfor optisk,enhet	Tändsär den optiska,enhetärenär aktiv.
4		Utmatningsknappfor optisk,enhet	Matar ut skivanfrån den optiska,Läsenheten.
5		Häl for mekanisk ummatning	Matar ut enchetsfcket från den optiska,enhetenär datornäravständg.Obs! För in spetsen på ett gem i det mekaniska ummatningshåletfor att mata ut det optiska enchetsfcketnär datornär avslagen.
6	K	Skårafor Kensingtonlås	Ansluts tillett Kengston-kompatibelt datorskyddslås.Obs! Lagg datorns lasyvajer runt ett fast foremål, t.ex. ett bordEller handtaget tillenlast skrivbordslåda.Sätt in laseti uttaget och låsdet sedan genom att vrida om nyckeln.Vissa modellerär dock nyckellösa.

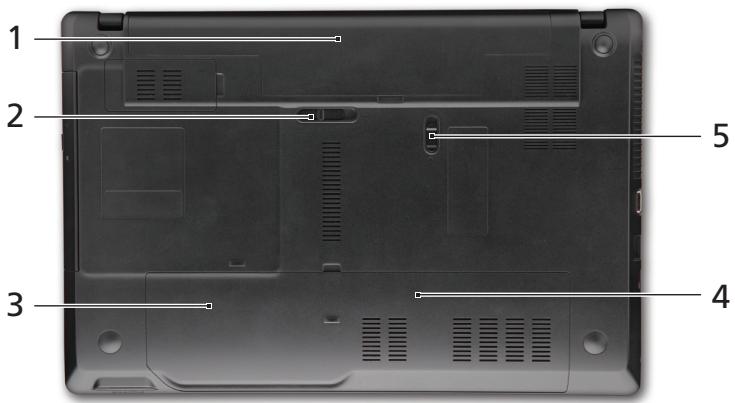

Vy underifrån

#	Ikon	Objekt	Beskrivning
1		Batterifack	Avsett für datorns batteripack.
2		Hake für frigöring av batteriet	Frigör batteriet före borttagning.
3		Hårdiskfack	Utrémme für datorns hårdisk (fastskruvad).
4		Minnesfack	Här finns datorns huvudminne.
5		Batterilås	Läser batteriet på plats.

Miljö

• Temperatur:

Vid drift: 5°C till 35°C Utom drift: -20°C till 65°C

• Luftfuktighet (icke-kondenserande):
• Vid drift: 20% till 80% Utom drift: 20% till 80%
