BEDIENUNGSANLEITUNG TRAVELMATE 5335 ACER
© 2010 Alle Rechte vorbehalten.
Kurzanleitung für TravelMate Notebook Serie
Originalausgabe: 09/2010
Modellnummer:
Seriennummer:
Kaufdatum:
Kaufort:

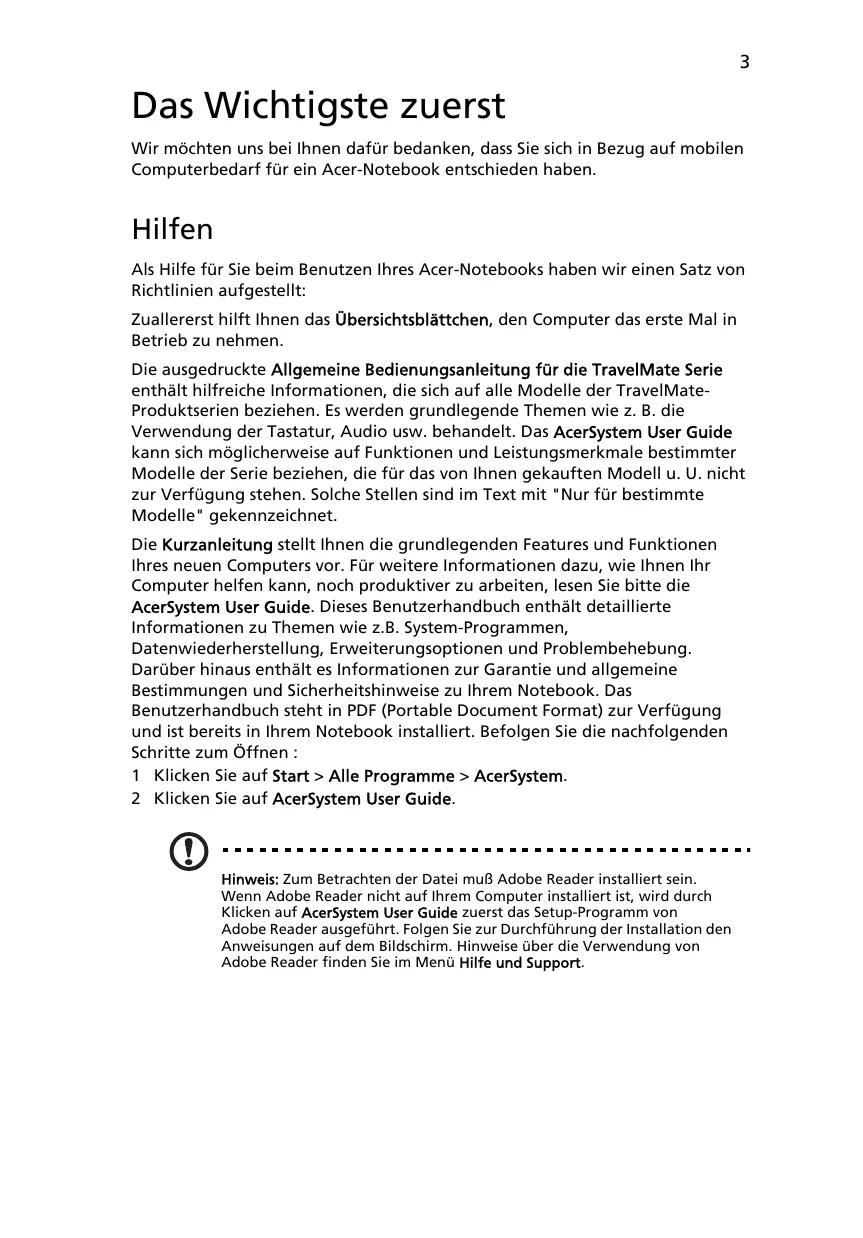

Das Wichtigste zuerst
Wir möchten uns bei Ihnen dafür bedanken, dass Sie sich für ein Acer-Notebook für Ihren mobilen Computerbedarf entschieden haben.
Hilfen
Als Hilfe für Sie bei der Benutzung Ihres Acer-Notebooks haben wir einen Satz von Richtlinien aufgestellt:
Zuallererst hilft Ihnen das Übersichtsblatt, den Computer das erste Mal in Betrieb zu nehmen.
Die ausgedruckte Allgemeine Bedienungsanleitung für die TravelMate Serie enthält hilfreiche Informationen, die sich auf alle Modelle der TravelMate-Produktserien beziehen. Es werden grundlegende Themen wie z. B. die Verwendung der Tastatur, Audio usw. behandelt. Das AcerSystem User Guide kann sich möglicherweise auf Funktionen und Leistungsmerkmale bestimmter Modelle der Serie beziehen, die für das von Ihnen gekaufte Modell u. U. nicht zur Verfügung stehen. Solche Stellen sind im Text mit "Nur für bestimmte Modelle" gekennzeichnet.
Die Kurzanleitung stellt Ihnen die grundlegenden Features und Funktionen Ihres neuen Computers vor. Für weitere Informationen dazu, wie Ihnen Ihr Computer helfen kann, noch produktiver zu arbeiten, lesen Sie bitte die AcerSystem User Guide. Dieses Benutzerhandbuch enthält detaillierte Informationen zu Themen wie z.B. System-Programmen,
Datenwiederherstellung, Erweiterungsoptionen und Problembehebung.
Darüber hinaus enthält es Informationen zur Garantie und allgemeine Bestimmungen und Sicherheitshinweise zu Ihrem Notebook. Das
Benutzerhandbuch steht in PDF (Portable Document Format) zur Verfügung und ist bereits auf Ihrem Notebook installiert. Befolgen Sie die nachfolgenden Schritte zum Öffnen:
1. Klicken Sie auf Start > Alle Programme > AcerSystem. 2. Klicken Sie auf AcerSystem User Guide.
Hinweis: Zum Betrachten der Datei muss Adobe Reader installiert sein.
Wenn Adobe Reader nicht auf Ihrem Computer installiert ist, wird durch
Klicken auf AcerSystem User Guide zuerst das Setup-Programm von
Adobe Reader ausgeführt. Folgen Sie zur Durchführung der Installation den
Anweisungen auf dem Bildschirm. Hinweise über die Verwendung von
Adobe Reader finden Sie im Menü Hilfe und Support.
Ihre Acer-Notebook-Tour
Nachdem Sie den Computer wie im Übersichtsblatt gezeigt aufgestellt haben, finden Sie im Folgenden eine Übersicht über Ihr neues Acer-Notebook.
Ansicht von oben
| # | Symbol | Element | Beschreibung |
| 1 | | Mikrofon | Internes Stereo-Mikrofon für die Tonaufnahme. |
| 2 | | Acer Crystal Eye webcam | Web-Kamera für Videokommunikation (Nur für bestimmte Modelle). |
| 3 | | Anzeigebildschirm | Wird auch als LCD (Liquid-Crystal-Display) bezeichnet. Zeigt die Ausgabe des Computers an (konfiguration kann sich von Modell zu Modell untersuchen). |
| 4 | | Anzeige für Kommunikation | Zeigt den Verbindungsstatus der drahtlosen Geräte des Computers an. |
| HDD-Anzeige | Leuchtet auf, wenn die Festplatte aktiv ist. |
| 5 | | Netzschalter | Schaltet den Computer ein und aus. |
| 6 | | Loutsprecher | Für die Audioausgabe. |
| 7 | | Tastatur | Dient der Eingabe von Daten in den Computer. |
| 8 | | Touchpad | Berührungssensible Zeigegerät, das die gleichen Funktionen besitzt wie eine Computer-Maus. |
| 9 | | Anklicktasten (links und rechts) | Die linken und rechten Tasten faktionieren wie die linken und rechten Tasten einer Maus. |
| 10 | | Handablage | Bequemer Ablagebereich für ihre Höhe während der Bedienung des Computers. |
Tastenkombinationen
Der Computer besitzt Direkttasten oder Tastenkombinationen für den Zugriff auf Computersteuerungen wie z. B. Bildschirmhelligkeit und Ausgangslautstärke.
Zum Aktivieren von Hotkeys müssen Sie zuerst die - Taste drücken und halten und dann die andere Taste der Hotkey-Kombination drücken.
| Tastenkombi-nation | Symbol | Funktion | Beschreibung |
| <Fn> + <F3> | ( ) | Kommunikation | Aktiviert/Deaktiviert die Kommunikationsgeräte des Computers.(Kommunikationsgeräte können sich je nach Konfiguration untersuchen.) |
| <Fn> + <F4> | Z | Energiespar-modus | Schaltet den Computer in den Energiesparmodus. |
| <Fn> + <F5> | □|□ | Display-Schalter | Wechselt die Anzeigeausgabe zwischen Anzeigbebildschirm, externem Monitor (falls angeschlossen) und gleichzeitig beiden Anzeigen. |
| <Fn> + <F6> | 国- | Anzeige aus | Schaltet die Hintergrundbeleuchtung des Bildschirms aus, um Energie zu sparen. Drücken Sie zum Einsatzten eine beliebige Taste. |
| <Fn> + <F7> | | Touchpad-Schalter | Schaltet das Touchpad ein oder aus. |
| <Fn> + <F8> | | Lautsprecher-schalter | Schaltet die Lautsprecher ein und aus. |
| <Fn> + <△> | | Lauter | Erhöht die Lautstärke. |
| <Fn> + <▽> | | Leiser | Verringert die Lautstärke. |
| <Fn> + <▷> | | Heller | Erhöht die Bildschirmhelligkeit. |
| <Fn> + <◁> | | Dunkler | Verringert die Bildschirmhelligkeit. |

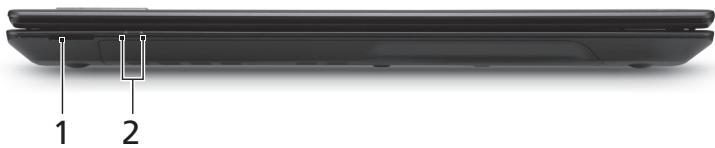

Geschlossene Vorderseite
| # | Symbol | Element | Beschreibung |
| 1 | IIIIIIMULTIMEDICCARD | 2-in-1-Karten-Leser | Eignet sich für Secure Digital (SD) und MultiMediaCard (MMC).Hinweis: Drücken Sie hier, um die Karte zu entfernen/einzusetzen. Es kann nicht mehr als eine Karte gleichzeitig verwendert werden. |
| 2 | | Energieanzeige | Zeigt den Ein/Aus-Status des Computers an. |
| Akku-Anzeige | Zeigt den Akkustatus des Computers an.1. Aufladung: Die Leuchte erscheint gelb, wenn der Akku aufgeladen wird.2. Voll geladen: Die Leuchte erscheint blau, wenn Netzstrom verwendent wird. |

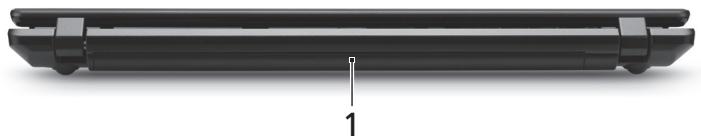

Ansicht von hinten
| # | Element | Beschreibung |
| 1 | Akku | Versorgt den Computer mit Strom, wenn er ohne Netzkabel betrieben wird. |

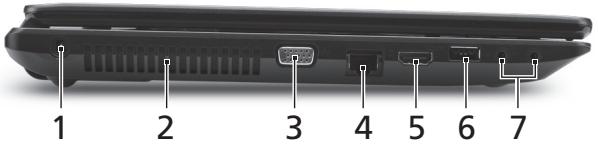

Linke Seite
| # | Symbol | Element | Beschreibung |
| 1 | | DC-Eingangsbuchse | Hier schreiben Sie das Netzteil an. |
| 2 | | Belüftungsschlitze | Schützt den Computer vor Überhitzung, selbst bei längerem Einsatz. |
| 3 | | Anschluss für externe Anzeige (VGA) | Dient dem Anschluss eines Anzeigegerätes (z. B. einem externen Monitor oder LCD-Projektor). |
| 4 | | Ethernet (RJ-45)-Anschluss | Hier schreiben Sie ein auf Ethernet 10/100/1000-basiertes Netzwerk an. |
| 5 | HDMI | HDMI-Anschluss | Unterstützt digitale High-Definition-Video-Verbindungen. |
| 6 | | USB 2.0-Anschluss | Zum Anschluss von USB 2.0-Geräten (z. B. USB-Maus, USB-Kamera). |
| 7 | | Mikrofon-Eingangs-Buchse | Eignet sich für Eingaben aus externen Mikrofonen. |
| | Laatsprecher/Kopfhörer/Ausgabe-Buchse | Zum Anschluss von Audioausgabe-Geräten (z. B. Laatsprecher, Kopfhörer). |

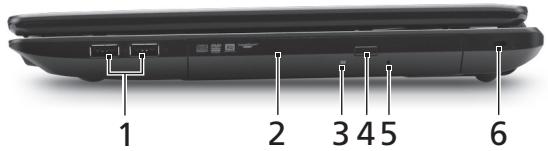

Rechte Seite
| # | Symbol | Element | Beschreibung |
| 1 | + | USB 2.0-Anschlüsse | Dient dem Anschluss von USB 2.0-Geräten (z. B.USB-Maus, USB-Kamera). |
| 2 | | Optisches Laufwerk | Internes optisches Laufwerk; eignet sich für CDs oder DVDs. |
| 3 | | Optische Disk Anzeige | Leuchtet auf, wenn optisches Laufwerk aktiv ist. |
| 4 | | Auswurftaste für optisches Laufwerk | Fährt das optische Laufwerk hereaus. |
| 5 | | Mechanisches Auswurfloch | Schiebt den Träger des optischen Laufwerks aus, wenn der Computer ausgeschaltet ist.
Hinweis: Stecken Sie eine Böroklammer in das Auswurfloch, um den Träger des optischen Laufwerkes herauszufahren, wenn der Computer nicht eingeschaltet ist. |
| 6 | K | Steckplatz für Kensington-Schloss | Hier konnen Sie ein Kensington-kompatibles Sicherheitsschloss für den Computer anbringen.
Hinweis: Binden Sie ein Diebstahlsicherungskabel an ein unbewegliches Objekt wie einen Tisch oder einen Griff einer abgeschlossenen Schublade. Stecken Sie das Schloss in den Anschluss für die Diebstahlsicherung, und schließen Sie theses ab. Es gibt auch Modelle ohne Schlüssel. |

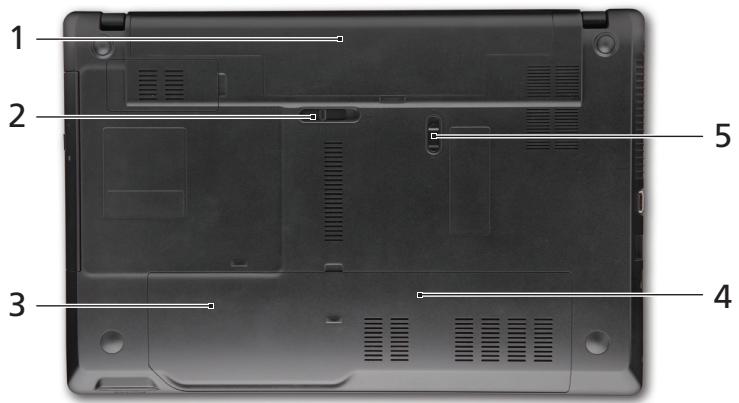

Unterseite
| # | Symbol | Element | Beschreibung |
| 1 | | Akkufach | Enthält den Akku des Computers. |
| 2 | | Verriegelung des Akkus | Entsperrt den Akku für die Herausnahme. |
| 3 | | Festplattenfach | Enthält die Computer-Festplatte (durch Schrauben gesichert). |
| 4 | | Speicherfach | Enthält den Hauptspeicher des Computers. |
| 5 | | Akkuverschluss | Sichert den Akku an seiner Position. |
Umgebung
Betrieb: 5°C bis 35°C - Nichtbetrieb: -20°C bis 65°C
- Luftfeuchtigkeit (nicht kondensierend):
Betrieb: 20% bis 80% - Nichtbetrieb: 20% bis 80%
Notebook-Serie TravelMate
Kurzanleitung
