PANDUAN PENGGUNA TRAVELMATE 5335 ACER

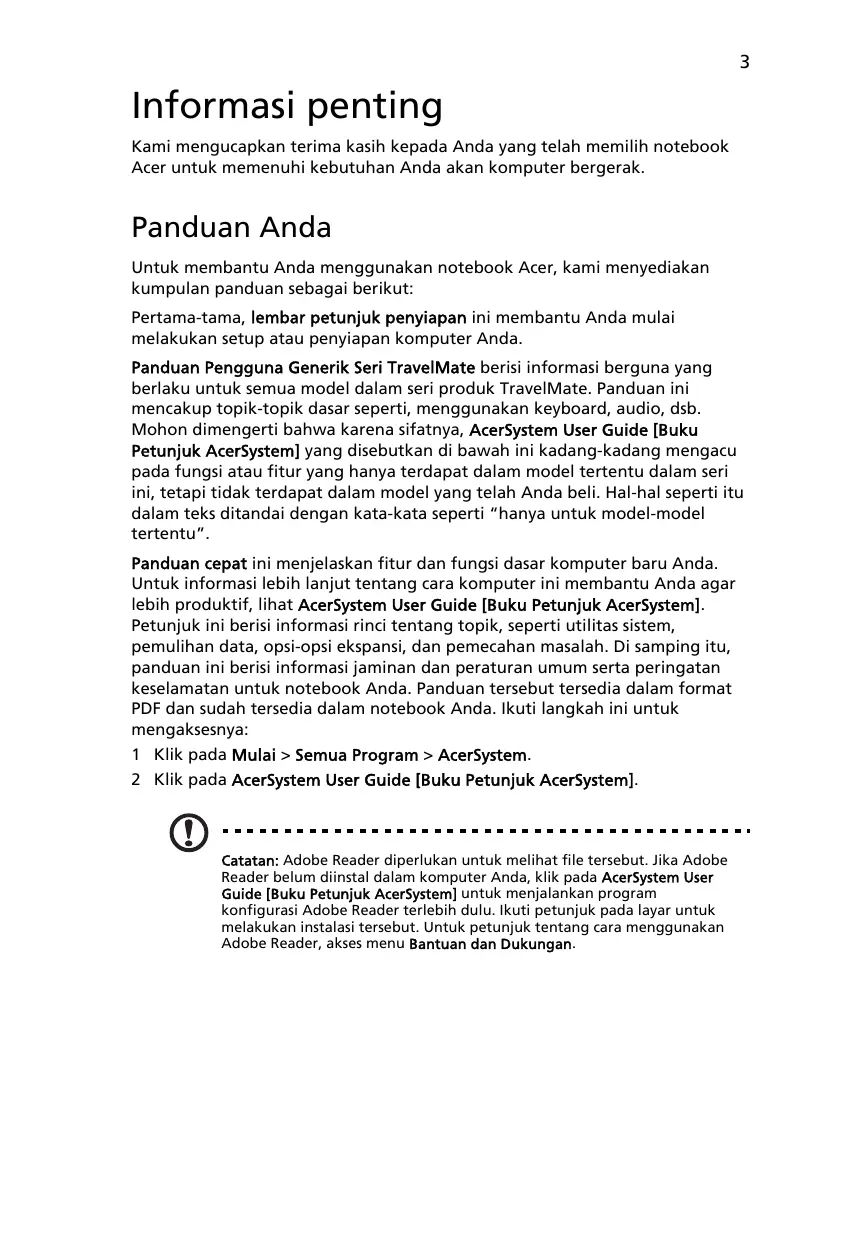

Kami mengucapkan terima kasih karena Anda telah memilih notebook Acer untuk memenuhi kebutuhan Anda akan komputer bergerak.
Panduan Anda
Untuk membantu Anda menggunakan notebook Acer, kami menyediakan kumpulan panduan sebagai berikut:
Pertama-tama, lembar petunjuk penyiapan ini membantu Anda mulai melakukan setup atau penyiapan komputer Anda.
Panduan Pengguna Generik Seri TravelMate berisi informasi berguna yang berlaku untuk semua model dalam seri produk TravelMate. Panduan ini mencakup topik-topik dasar seperti menggunakan keyboard, audio, dsb. Mohon dimengerti bahwa karena sifatnya, AcerSystem User Guide [Buku Petunjuk AcerSystem] yang disebutkan di bawah ini kadang-kadang mengacu pada fungsi atau fitur yang hanya terdapat dalam model tertentu dalam seri ini, tetapi tidak terdapat dalam model yang telah Anda beli. Hal-hal seperti itu dalam teks ditandai dengan kata-kata seperti "hanya untuk model-model tertentu".
Panduan cepat ini menjelaskan fitur dan fungsi dasar komputer baru Anda. Untuk informasi lebih lanjut tentang cara komputer ini membantu Anda agar lebih produktif, lihat AcerSystem User Guide [Buku Petunjuk AcerSystem]. Petunjuk ini berisi informasi rinci tentang topik seperti utilitas sistem, pemulihan data, opsi-opsi ekspansi, dan pemecahan masalah. Di samping itu, panduan ini berisi informasi jaminan dan peraturan umum serta peringatan keselamatan untuk notebook Anda. Panduan tersebut tersedia dalam format PDF dan sudah tersedia dalam notebook Anda. Ikuti langkah ini untuk mengaksesnya:
Catatan: Adobe Reader diperlukan untuk melihat file tersebut. Jika Adobe Reader belum diinstal dalam komputer Anda, klik pada AcerSystem User Guide [Buku Petunjuk AcerSystem] untuk menjalankan program konfigurasi Adobe Reader terlebih dahulu. Ikuti petunjuk pada layar untuk melakukan instalasi tersebut. Untuk petunjuk tentang cara menggunakan Adobe Reader, akses menu Bantuan dan Dukungan.
Tur Acer notebook Anda
Setelah mempersiapkan komputer seperti pada gambar dalam lembar petunjuk penyiapan, kami akan menunjukkan bagian-bagian notebook Acer baru Anda.

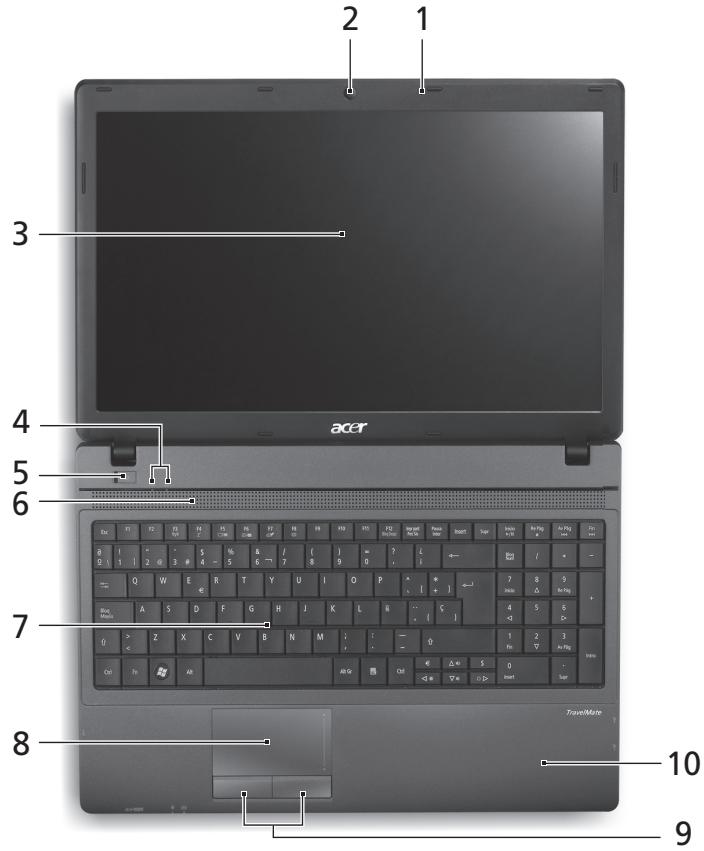

Tampak atas
| # | Ikon | Item | Keterangan |
| 1 | | Mikrofon | Mikrofon internal stereo untuk perekaman suara. |
| 2 | | Webcam | Kamera web untuk komunikasi video (hanya untuk model tertentu). |
| | Acer Crystal Eye | |
| 3 | | Layar tampilan | Disebut juga sebagai LCD (Liquid-Crystal Display), menampilkan output komputer (konfigurasi mungkin berbeda tergantung model). |
| 4 | | Indikator komunikasi | Menunjukkan status penggangkat konektivitas nirkabel komputer. |
| Indikator HDD | Menunjukkan bila hard disk drive aktif. |
| 5 | | Tombol daya | Menghidupkan/mematikan komputer. |
| 6 | | Pengeras suara | Menghasilkan keluaran audio. |
| 7 | | Keyboard | Untuk memasukkan data ke komputer. |
| 8 | | Panel sentuh | Perangkat penunjuk sensitif sentuhan yang berfungsi speerti mouse komputer. |
| 9 | | Tombol klik (kiri dan kanan) | Tombol kiri dan kanan berfungsi speerti tombol mouse kiri dan kanan. |
| 10 | | Tempat tangan | Tempat nyaman untuk meletakkan tangan Anda sewaku menggunakan komputer. |
Tombol pintas
Komputer ini menggunakan tombol pintas atau kombinasi tombol untuk mengakses sebagian besar kontrol komputer, misalnya kecerahan layar dan output volume suara.
Untuk mengaktifkan tombol pintas, tekan dan tahan tombol Fn sebelum menekan tombol lain pada kombinasi tombol pintas.
| Tomboluntas | Ikon | Fungsi | Keterangan |
| +Fn> + <F3> | ((i)j) | Komunikasi | Mengaktifkan/menonaktifkan perangkat komunikasi komputer. (Perangkat komunikasi mungskin berbeda-beda berdasarkan konfigurasinya.) |
| +Fn> + <F4> | Z2 | Tidur | Memasukkan komputer ke mode Tidur. |
| +Fn> + <F5> | □|□ | Tombol layar | Mengalihkan output tampilan antara layar tampilan, monitor eksternal (jika dipasang), dan keduanya. |
| Tombol pintas | Ikon | Fungsi | Keterangan |
| +Fn> + <F6> | | Tampilan mati | Menonaktifkan cahaya latar layar tampilan untuk menghemat daya. Tekan tambol apa sama untuk kembali. |
| +Fn> + <F7> | | Tombol panel sentuh | Mengaktifkan/menonaktifkan panel sentuh. |
| +Fn> + <F8> | | Tombol pengerassuara | Mengaktifkan dan menonaktifkan pengeras suara. |
| +Fn> + <△> | | Volume naik | Menaikkan volume suara. |
| +Fn> + <▽> | | Volume turun | Menurukkan volume suara. |
| +Fn> + <▽> | | Kecerahan menc Gat | Meningkatkan kecerahan layar. |
| +Fn> + <▽> | | Kecerahan berkurang | Mengurangi kecerahan layar. |

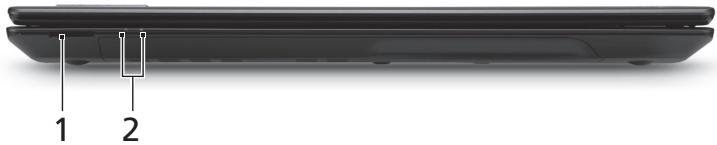

Tampak depan tertutup
| # | Ikon | Item | Keterangan |
| 1 | MULTIMEDICRIDGE | Pembaca kartu
memori 2-in-1 | Menerima Secure Digital (SD),
MultiMediaCard (MMC).
Catatan: Tekan untuk melepas/memasang
kartu. Hanya secara yang摆在 beroperasi
saat Anda mengmunakannya. |
| 2 | | Indikator daya | Menunjukkan status daya komputer. |
| Indikator baterai | Menunjukkan status baterai komputer.
1. Mengisi daya: Lampu menjal ungung
pekolatan bila daya baterai sedang diisi.
2. Daya terisi penuh: Lampu menjal biru
bila dalam mode AC. |

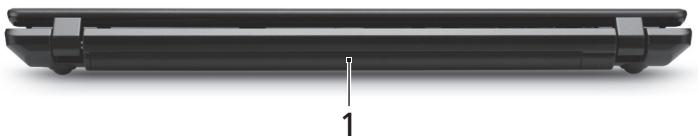

Tampak belakang
| # | Item | Keterangan |
| 1 | Baterai | Memberi daya bagi komputer untuk digunakan ketikaDICabut dari stopkontak. |

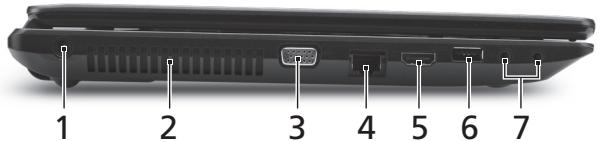

Tampak kiri
| # | Ikon | Item | Keterangan |
| 1 | | Jack DC-in | Menghubungkan ke Adaptor AC. |
| 2 | | Slot ventilasi | Membuat komputer tetap dingin, bahkan setelah pemakaian yang lama. |
| 3 | | Port tampilan (VGA) eksternal | Menghubungkan perangkat tampilan (mis., monitor eksternal, projektor LCD). |
| 4 | | Port ethernet (RJ-45) | Menghubungkan ke jaringan berbasis Ethernet 10/100/1000. |
| 5 | HDMI | Port HDMI | Mendukung koneksi video digital definisiti tinggi. |
| 6 | | Port USB 2.0 | Menyambung ke perangkat USB 2.0 (misalnya, mouse USB, camera USB). |
| 7 | | Jack mikrofon-in | Menerima input dari mikrofon eksternal. |
| | Jack headphone/pengeras suara/ line-out | Menghubungkan ke perangkat line-out audio (misalnya, pengeras suara, headphone). |

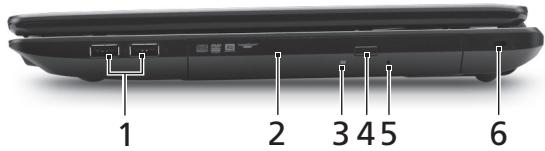

Tampak kanan
| # | Ikon | Item | Keterangan |
| 1 | + | Port USB 2.0 | Menghubungkan ke perangkat USB 2.0 (misalnya, mouse USB, camera USB). |
| 2 | | Drive optik | Drive optik internal;teringima CD athu DVD. |
| 3 | | Indikator akses disk optik | Menyala saat drive optik aktif. |
| 4 | | Tombol pengeluaran drive optik | Mengeluarkan disk optik dari drive. |
| 5 | | Lubang pengeluaran darurat | Mengeluarkan tempat drive optik saat komputer mati.
Catatan: Masukkan klip kertas ke lubang pengeluaran darurat untuk mengeluarkan nampan drive optik bila komputer mati. |
| 6 | K | Slot kunci Kensington | Menghubungkan ke kunci keamanan komputer yang kompatibel dengan kunci Kensington.
Catatan: Lilitkan babel kunci keamanan komputer ke benda sekitar yang tidak dapat bergerak, misalnya, meja kepada gagang laci yang terkunci. Masukkan kunci ke dalam lubang, kemudian putar kunci untuk menguncinya. Juga tersedia menjadi model tanpa kunci. |

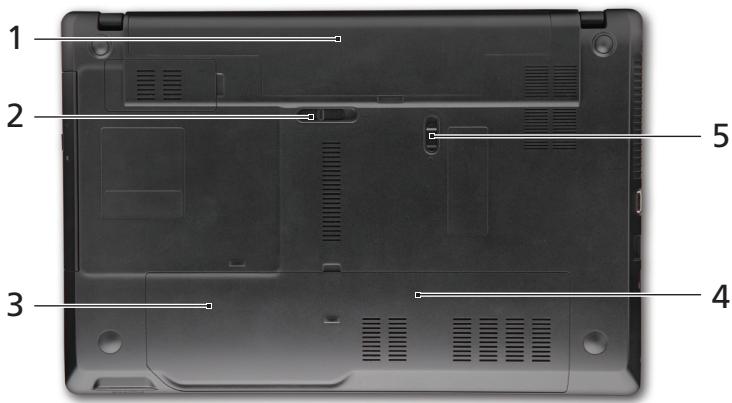

Tampak bawah
| # | Ikon | Item | Keterangan |
| 1 | | Tempat baterai | Tempat unit baterai komputer. |
| 2 | | Penutup pelepas baterai | Untuk melepaskan baterai. |
| 3 | | Tempat hard disk | Untuk memasang hard disk komputer (dipasang dengan sekrup). |
| 4 | | Ruang memori | Untuk memasang memori utama komputer. |
| 5 | | Kunci baterai | Mengunci baterai pada tempatnya. |
Lingkungan
Suhu:
Beroperasi: 5°C hingga 35°C - Tidak beroperasi: -20°C hingga 65°C
Kelembaban (non-kondensasi):
Beroperasi: 20% hingga 80% - Tidak beroperasi: 20% hingga 80%
