PANDUAN PENGGUNA BD 4335 C Ep Kärcher

Karbantartasi munkak

menggunakan perangkat ini untuk pertamakalinya, lakukanseperti yang tercantumdan jagalah tetapsepertiitu untukpenggunaan selanjutnya ataukepadapemilik berikutnya.

Daftar Isi

Petunjuk Kamanan . ID 1

Fungsi ID 1

Penggunaan yang Benar.......ID 1

Perlindungan Lingkungan. . ID 1

Garansi. ID 1

Elemen-elemen pengoperasian dan fungsi . ID 2

Sebelum Pengoperasian. ID 3

Pengoperasian ID 3

Berhenti dan menyimpan. . . . ID 4

Pengiriman ID 4

Penyimpanan. ID 4

Pemeliharaan dan perawatan. ID 4

Perlindungan beku. ID 5

Gangguan ID 5

Aksesori. ID 6

Data Teknis ID 6

Suku cadang . ID 6

Sebelum menc Eighth dan perangkat untuk pertama kalanya, baca dan ikuti panduan pengoperasian ini beserta brosur petunjuk keselamatan yang disertakan untuk perangkat pembersihan sikat dan perangkat ekstraksi-semprot, No. 5.956-251.0.

Perangkatnya boleh dioperasikan di permukaan dengan tingkat kemiringan tidak melebihiatas maksimal, lihat bab "Data Teknis".

PERINGATAN

Dilarang mencunganan per orangat di permukaan yang miring.

Pemasangan yang aman

Untuk situasi berbahaya yang segera mengancam yang dapat说我yebabkan terluka parah athau kematian.

PERINGATAN

Untuk situasi yang mungkin berbahaya yang dapat mencebabkan terluka parah ata kematian.

△HATI-HATI

Petunjuk tantalng situasi yang mungkin berbahaya yang dapat mencyebabkan cedera ringan.

PERHATIAN

Petunjuk tantal situasi yang mungkin berbahaya yang dapat mencyebabkan kerusakan properti.

Fungsi

Mesin penyedot ini digunakan untuk membersihkan lantai dapat yang rata.

• Perangkat dapat didesuaikan dengan mudah untukugas pembersihan tersendiri dengan menyetel jumlah air dan jumiah bahan pembersih. Takaran bahan pembersih dapat didesuaikan saat pengisian di tangki.

• Perangkat ini dilengkapi dengan tangki air bersih dan air kotor (masing-masing 35 liter).Dengan demikian, hal ini memungkankan pembersihan yang efektif dengan durasi penggunaan yang lama.

• Lebar pengoperasian 430 mm memungkikan penggunaan yang efektif dengan durasi penggunaan yang lama.
  Gerak maju dihasikan dengan mendorong seksungan dan didukung dengan rotasi sikat.
  -Pengoperasiandenganlistrikjaringan mendukungkemampuan yang tinggi tanpa keterbatasan waktu kerja.

Catatan:

Perangkat dapat diatur dengan aksesori lain sesuai dengan tugas pembersihan tersendiri.

Silakan bertanya menjadi katalog kami atop kunjungi situs internet kami www.kaercher.com.

Penggunaan yang Benar

Hanya gunakan perangkat iniseperti yang dijelaskandalam panduan pengoperasian ini.

• Perangkat ini cocok untuk penggunaan komersial, misalnya di hotel, sekolah, rumah sakit, pabrik, toko, kantor, dan penyewaan.
• Perangkatnya boleh digunakan untuk membersihkan lantai lucin yang tidak sensitif terhadap uap dan pelitur.
• Perangkat ini dikembangkan untuk pembersihan lantai di area dalam, misalnya di area yang tertutup.
• Perangkat tidakcocok untuk membersihkanlantaibeku(misalnya: gudangbesarberpendingin).
• Perangkat ini tidak boleh dilengkapi dengan akesesori dan suku cadang asli.
• Perangkat ini tidakcocok untuk penggunaan di lingkungan berbahaya.
• Dilarang menyedot gas yang mudah terbakar, asam murni ata pelarut dengan perangkat ini. Misalnya; Bensin, tiner atau bahan bakar minyak karena jika tercampur dengan udara yang masuk ke mesin akan membrantuk bahan yang mudah meledak. Jaukan aseton, asam murni, dan pelarut karena bahan-bahan tersebut merusak bahan-bahan yang ada dalam perangkat.
• Perangkat ini untuk digunakan di permukaan dengan tingkat pemiringan maksimal yang terdapat pada bab "Data Teknis".

Perlindungan Lingkungan

Kemasan perangkat dapat didaur ulang. Harap buang kemasan tidak ke dalam sampah rumah tingga, melainkan bawa kemasan ini ke tempat pendaurulangan.

Perangkat bekas mengandung bahan-bahan berharga yang dapat didaur ulang dan harus ditangani dengan benar. Harap buang perangkat bekas ke tempat pembuangan yang sesuai.

Informasi tersebut需要用到 bahan yang terkandung dapat ditemukan di:

Garansi yang kami berikan berlaku di setiap perusahaan penjualan yang resmi di setiap negara. Kami memperbaiki kerusakan aksesori Anda tanpa biaya sama sekali jika telah dalam jangka waktu garansi dan penyebab kerusakan adalah kecacatan peryangkat untuk kesalahan pembuatan. Dalam kasus garansi, harap hubungi penjual dengan menyertakannota pembelian kepada hubungi pusat pelayanan resmi kami.

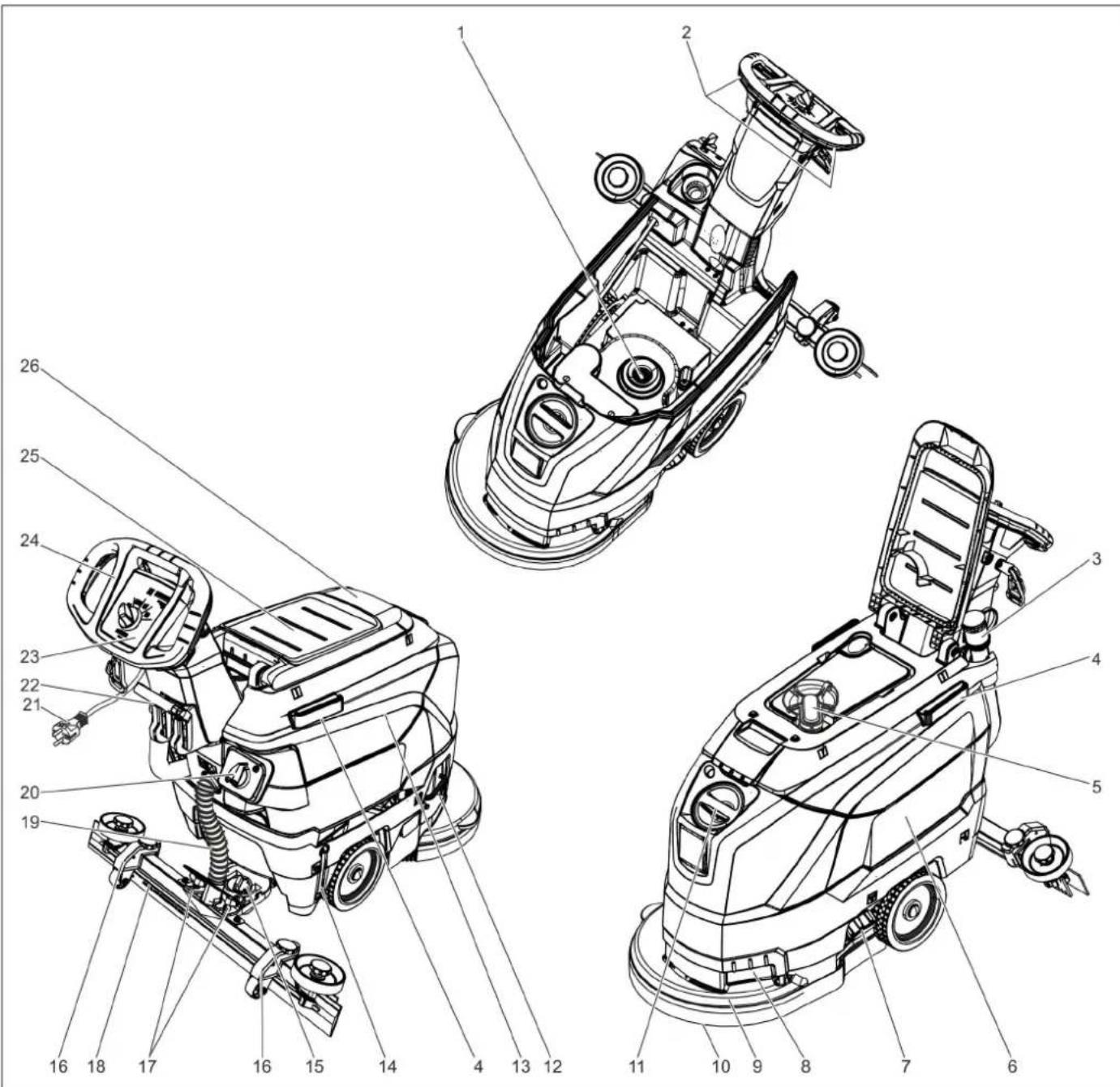

Elemen-elemen pengoperasian dan fungsi

1 Saringan bulu halus
2 Tombol pengaman
3 Selang pengurasan air kotor dengan pengatur takaran
4 Penahan untuk Homebase
5 Pelampung
6 Tangki air bersih
7 Katup tangki air bersih
8 Celah gagang
9 Kepala pembersih
10 Sikat disk
11 Lubang pengisian air bersih
12 Kelem pergantian sikat
13 Tangki air kotor
14 Indikator ketinggian air bersih
15 Tuasutarukmemiringkanbatang penyedot
16 Pengaturan ketinggian batang penyedot *
17 Mur sayap untuk mengencangkan batang penyedot

18 Batang penyedot
19 Selang penyedot
20 Kenop pengaturan jumlah air
21 Kabel daya dengan steker
22 Tuas penurun batang penyedot
23 Panel kendali
24Gagang dorong
25 Tempat parkir untuk perangkat pembersih "Homebase Box"
26 Tutup tangki air kotor

• Tidak ada dalam kemasan pengiriman

Kode warna

Elemen kontrl untuk proses pembersihan berwarna kun
- Elemen kontrol untuk Perawatan dan Servis berwarna abu-abu.

Panel kendali

1 OFF

Mematikan perangkat.

2 Mode-Normal

Membersihkan lantai basah dan menyedot air kotor.

3 Mode-Intensif

Membersihkan lantai basah dan menambahkan bahan pembersih.

4 Mode-Menyedot

Menyedot air kotor.

5 Tombol pilihan program
6 Lampu indicator catu daya Menyala jika steker disambungkan dan tegangan jaringan listrik dialirkan.

Simbol pada perangkat

Steker:

Tambatan kabel

Gagang pengepel **

Ketinggian tangki air bersih 25%

Kelem pergantian sikat

Tuas penurun batang penyedot

Lubang pengerasan tangki air bersih

Selang pengerasan tangki air kotor

** Pilihan

Sebelum Pengoperasian

Pembongkaran

Angkat perangkat dari palet oleh 2 orang dan simpan di lantai.

Merakit batang penyedot

Pasang batang penyedot ke gantungan batang penyedot sehinga pelat terletak di atas gantungan.
Kencangkan mur sayap.

Pasang selang penyedot.

Pengoperasian

BAHAYA

Bahaya kecelakaan!

Lepaskan tambol pengaman/engkol layan saat bahaya.

Mengisi cairan pengoperasian

Air bersih

Buka katup tangki air bersih.
Isi air bersih (maksimal 60^ ) sampai batas bawah saluran pengisian.
Tutup katup tangki air bersih.

Bahan pembersih

△PERINGATAN

Bahaya kerusakan. Hanya gunakan bahan pembersih yang disarankan. Penggunaan bahan pembersih lain akan menc Gatkan ranisiko terhadap keamanan pengoperasian dan bahaya kecelakaan bagi pengguna. Hanya gunakan bahan pembersih yang bebas dari bahan pelarut, asam hidroklorida, dan asam hidrofluorida. Perhatikan petunjuk keselamatan pada bahan pembersih.

Catatan:

Jangan gunakan bahan pembersih yang berbusaanyak.

Bahan pembersih yang disarankan:

Petunjuk penggunaan Bahan pembersih
Pembersihan rutin untuk semua lantai tahun air	RM 746 RM 780
Pembersihan rutin untuk permukaan tersebut (seperti granit)	RM 755 es
Pembersihan rutin dan intensif untuk lantai industri	RM 69 ASF
Pembersihan rutin dan intensif untuk ubin dariatu	RM 753
Pembersihan rutin untuk ubin di ruang kesehatan	RM 751
Pembersihan dan pembasmian hama di ruang kesehatan	RM 732
Pengikisan semua lantai yang tahan alkali (seperti PVC)	RM 752
Pengikisan lantai linolium RM 754

Masukkan bahan pembersih ke dalam tangki air bersih.

Catatan:

Jika tangki air bersih kosong, kepalapembersih tetap berfungsi tanpa penyediaan cairan.

Atur jumlah air

Atur jumlah air pada kenop pengatur sesuai dengan tingkat kotor lapisan lantai.

Catatan:

Lakukan pembersihan pertama kali dengan jumlah air lebih sedikit. Sedikit demi sedikit tambahkan air, tingga telah pembersihan yang diingikan tercapai.

Atur batang penyedot

Kemiringan

Untuk haben penyedotan yang lebih baik pada lapisan berubin, miringkan batang penyedot tingga 5^ .

Lepaskan sekrup sayap.
Putarbatangpenyedot.

Jika hasil penyedotan kurang memuaskan, kecondongan batang penyedot saat ini bisa diubah.

Atur tuas putar untuk memiringkan batang penyedot.

Tinggi

Kebengkohan bibir penyedot saat menyentuh lantai dapat dipengaruhi oleh pengaturan tinggi.

Cobalah untuk mengatur tuas putar pengaturan tinggi, hingga telah penyedotan terbaik dapat dicapai.

Membersihkan

PERHATIAN

Bahaya kerusakan pada lantai. Jangan mengoperasikan perangkat langsung di tempat.

Sambungkan steker perangkat dengan kabel ekstensi.
Pasang steker kabel ekstensi ke stopkontak.
Putar tombol pilihan program untuk program pembersihan yang diinginkan.
Aktifkan tambol pengaman.

Menurukkan batang penyedot

Tarik tuas keluar dan gerakkan ke bawah;batang penyedot turun.

Catatan:

• Untuk membersihkan lantai berubin, atur batang penyedot agar tidak tergak lurus ke sambungan ubin.
• Untuk dapat penyedotan yang lebih balk, kemiringan dan kecondongan batang penyedot kepada diatur (lihat "Mengatur batang penyedot").
• Jika tangki air kotor penuh, pelampung menutup lubang penyedot dan turbin penyedot berputar lebih cepat. Jika ini terjadi matikan penyedot dan lakukan pengosongan tangki air kotor.

Berhenti dan menyimpan

Menyetel tambol pilihan program ke Menyedot.
Gerakkan ke depan sedikit dan sedot sisa air.
Angkat batang penyedot.
Setel tombol pilihan program ke "OFF".
Tarik steker listrik dari sosket.

Pengurasan air kotor

PERINGATAN

Perhatikan petunjuk penanganan air kotor setempat.
Ambil selang pengurasan air dari tempatnya dan turunkan ke arah penampung air buangan yang layak.

Tekan ata sekuk pengatur takaran.
Buka tutup pengatur takaran.
Kuras air kotor - dengan seksatur tekanan ata sekukan jumlah air.
Bilas tangki air kotor dengan air bersih.

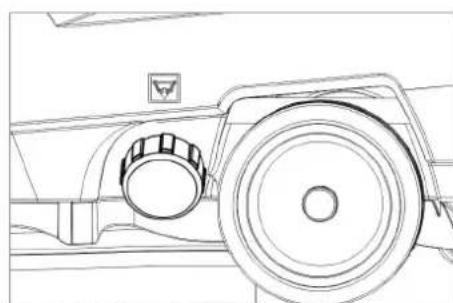

Pengurasan air bersih

Buka katup tangki air bersih dengan memutarnya.

Pengiriman

△BAHAYA

Bahaya kecelakaan! Perangkatnya boleh digunakan untuk pemuatan dan pembongkaran tingga nilai maksimal kemiringan (lihat "Data Teknis"). Jalankan perilahan.

△HATI-HATI

Bahaya cederan dan kerusakan! Perhatikan bobot perangkat selema pengangkutan.

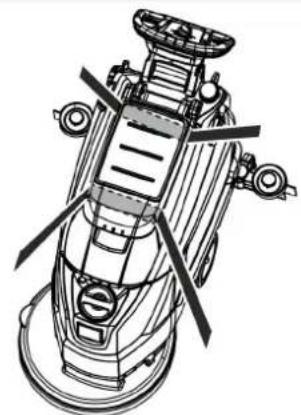

Tekan dan dorong perangkat ke bawah menggunakan gagang pendorong.

Saat pemindahan perangkat dengan mengungenan kendarana bermotor perhatikan keamanan sesuai dengan peraturan yang berlaku. Perangkat bis a merosot ata terbalik.

Penyimpanan

△HATI-HATI

Bahaya cedera dan kerusakan! Perhatikan bobot perangkat saat akan disimpan. Perangkat inianya boleh disimpan di dalam ruangan.

Pemeliharaan dan perawatan

△BAHAYA

Bahaya cedula! Sebelum melakukan pekerjaan pada perangkat, atur sakelar pilihan program ke :OFF" dan cabut steker.

Kuras dan buang air kotor dan sisa air bersih.

Perawatan berkala

Setelah setiap pengoperasian

PERHATIAN

Bahaya kerusakan. Jangan memerciki perangkat dengan air dan jangan gunakan bahan pembersih yang agresif.

Kuras air kotor.
Bilasangki air kotor dengan air bersih.
Bersihkan bagian luar perangkat dengan lap yang dibasahi oleh sedikit air sabun.
Periksa saringan bulu halus, jika perlu bersihkan.
Bersihkan bibir penyedot dan bibir pengikis, periksa jika rusak dan ganti jika perlu.
Periksa sikat jika rusak, ganti jika perlu (lihat "Perawatan perangkat").

Bulanan

Bersihkan sumbatan antara tangki air kotor dan tutupnya dan periksa kekedapannya, ganti jika perlu.
Bersihkan saringan.

Tahunan

Lakukan inspeksi tertulis melalui layanan pelangan.

Perawatan perangkat

Membersihkan filter

1 Penutup
2 Penutup

Buka pelinding.
Putar penutup search jarum jam dan lepaskan.
Lepaskan filter yang terletak di bawahnya dan bersihkan.
Masukkan filter.
Pasang penutup dan kunci dengan memutarnya berlawanan arah jarum jam
Tutup pelinding.

Penggantian atau pembalikan bibir penyedot

1 Indikator aus
2 Bibir penyedot

Bibir penyedot harus diganti ata dibalikkan jika menurut indicator aus sudah usang.

Lepaskan batang penyedot.
Longgarkan pegangan.

Lepaskan bagian-bagian plastik.
Lepaskan bibir penyedot.

Masukkan bibir penyedotbaru ata yang sukud dibalikkan.
Simpan bagian-bagian plastik.
Pasang kembali dan kencangkan pegangan.

Tekan perangkat ke bawah seksungan gagang pendorong tingga kepada pembersih terangkat.
Tekan pedal pergantian sikat ke bawah melalui resistor.

Mundurkan perangkat ke belakang agar sikat disk dapat diambil.
Letakkan sikat disk bara di atas lantai di depan perangkat.
Gerakkan perangkat dengan kepalapembersih terangkat ke sikat disk lalu turulkan kepalapa pembersih.
Sikat masuk ke dalam penggerak.

Melepaskan tangki air kotor

Kuras air kotor.

Angkat tangki air kotor dan letakkan ke samping.

Kontrak Perawatan

Agar pengoperasian perangkat terpercaya, kontrak perawatan dapat dibuat dengan toko Karcher terkait.

Perlindungan beku

Jika terjadi risiko pembekuan:

Kosongkan tangki air bersih dan tangki air kotor.
Simpan perangkat di ruangan yang terlindung dari temperatur beku.

Gangguan

BAHAYA

Bahaya cedula! Sebelum melakukan pekerjaan pada perangkat, atur sakelar pilihan program ke :OFF" dan cabut steker.
Kuras dan buang air kotor dan sisa air bersih.

Masalah Solusi
Perangkat tidak mau menjadi	Setel tambol pilih program untuk program yang diinginkan.
	Aktifkan tambol pengaman.
	Pasang steker pada stopkontak. Lampu indicator catu daya menjadi?
Jumlah air tidak@cukup Peri	Perioka tinggi air bersih,isi tangki kembali jika perlu.
	Naikkan kepada air pada kepada pengaturjumpah air.
	Bersihkan@saringan.
Saluran sedot tidak@cukup	Bersihkan sumbatan antara tangki air kotor dan tutupnya dan perioka kekedapannya,ganti jika perlu.
	Perioka seal antara tangki air kotor dan tangki air bersih apakah rusak,dan ganti jika perlu.
	Jika tangki air kotor penuh,simpan per orangat dan kosongkan tangki air kotor
	Bersihkan@saringan bulu halus.
	Bersihkan bibir penyedot pada batang penyedot,ganti jika perlu.
	Perioka,apakah tutup pada selang pengerasan air kotor ditutup.
	Perioka setelan batang penyedot.
	Perioka Selang penyedot apakah tersumbat,bersihkan jika perlu.
	Perioka Selang penyedot apakah terlalu rapat,ganti jika perlu.
Hasil pembersihan tidak memuaskan	Perioka sikat jika rusak,ganti jika perlu.
Turbin hisap beroperasi tidak bundar	Bersihkan pelampung.
Sikat tidak berputar Peri	sukaapaada benda asing yang mengganggu sikat.Singkiran benda asing yang ada.
	Lepaskan tombol pengaman.Tunggusebentar.Aktifkan tombol pengaman.
Getaran sudah membersihkan	Gunakan sikat yang lebih lembut.
Bila masalah tidak dapat diatasi dengan bantuan dalam tabel ini,hubungi pusat layanan pelanggan.

Data Teknis

Akesesori
Keterangan No.	komponen	Deskripsi
Sikat disk, merah (sedang, standar) 4.905-022.0 Untuk seu	nua pekerjaan	pembersihan wajar.
Sikat disk, alami (lembut) 4.905-023.0 Dari serat alami untku membersihkan	uk membersihkan	kan dan mencilapkan.
Sikat disk, hitam (keras) 4.905-025.0 Untuk kotoran yang	parah dan pem	bersihan intensif. Hanya untuk lapisan yang tidak sensitif.
Pelat penggerak pad 4.762-533.0 Untuk membersihkan dengan pad. Deh	ngan pad. Deh	gan kopling-ganti-cepat dan Centerlock.
Pad, putih 6.369-469.0 Untuk memoles lantai.
Pad, merah (agak lembut) 6.369-470.0 Untuk membersihkan	an semua Juni	lantai.
Pad, hijau (agak keras) 6.369-472.0 Untuk membersihkan	lantai yang sah	ngat kotor dan pembersihan intensif.
Pad, hitam (keras) 6.369-473.0 Untuk kotoran membran	dan pembersihan	intensif.
Pad, kuning kecokelatan (proporsi bulu alami) 6.371-081.0	Untuk mengil	apkan dan menyegarkan lapisan keras dan elastis.
Batang penyedot, 850 mm, lurus 4.777-401.0
Batang penyedot, 850 mm, bengkok 4.777-411.0
Set Homebase Box 4.035-406.0
Gagang pengepel 9.753-023.0

Suku cadang

Daya
Tegangan kerja	V	230
Frekuensi	Hz	50
Konsumsi listrik sedang	W	1400
Daya nominal turbin penyedot	W	550
Daya nominal penggerak sikat	W	850
Menyedot
Daya penyedotan, Volume udara (maks.)	l/s	20
Daya penyedotan, Vakum (maks.)	kPa (mbar)	12,0 (120)
Sikat pembersih
Putaran sikat	rpm	235
Diameter sikat	mm	430
Dimensi dan bobot
Daya permukaan teoretis	\( m^2/h \)	1800
Kemiringan area pengoperasian maks.	%	2
Volume tangki air bersih/ kotor	I	35/35
Suhu air maks.	°C	60
Suhu lingkungan	°C	5...40
Berat kosong (berat saat diangkut)	kg	56
Berat total (operasional)	kg	91
Nilai ditentukan sesuai EN 60335-2-72
Nilai getaran total	\( m/s^2 \)	<1,3
Ketidakstabilan K	\( m/s^2 \)	0,2
Tingkat sekanan suara \( L_{pA} \)	dB(A)	70
Ketidakstabilan \( K_{pA} \)	dB(A)	2
Tingkat kekuatan suara \( L_{WA} + \) Ketidakstabilan \( K_{WA} \)	dB(A)	86

• Hanya gunakan aksesori dan suku cadang yang diizinkan oleh produsen. Aksesori asli dan suku cadang asli akan memastikan bahwa per orangkat Anda akan bekerja dengan aman dan tanpa gangguan.
• Pilihan saku cadang yang paling diperlukan dapat ditemukan di bagian akhir panduan penggunaan ini.
• Informasi lebih lanjutARPertang perlangkapan lain dapat Anda peroleh di www.kaercher.com di tautan servis.
