PANDUAN PENGGUNA Q87M vPro ASROCK

Terima kasih telah membeli motherboard ASRock Q87M vPro, motherboard andal yang diproduksi di bawah kendali mutu ketat dan berkesinambungan dari ASRock. Motherboard ini memberikan performa luar biasa dengan desain canggih yang meneguhkan komitmen ASRock terhadap kualitas dan ketahanan.

Karena spesifikasi motherboard dan perangkat lunak BIOS dapat di-update, maka isi dokumentasi ini akan berubah sewaktu-waktu tanpa pemberitahuan sebelumnya. Jika terdapat perubahan pada panduan pengguna ini, maka versi baru akan tersedia di situs web ASRock tanpa pemberitahuan lebih lanjut. Jika Anda memerlukan dukungan teknis terkait motherboard ini, kunjungi situs web kami untuk mendapatkan informasi khusus tentang model yang Anda gunakan. Anda juga dapat menemukan kartu VGA dan daftar dukungan CPU terkini di situs web ASRock. Situs web ASRock http://www.asrock.com.

1.1 Isi Kemasan

Motherboard ASRock Q87M vPro (Bentuk dan Ukuran Micro ATX)

Panduan Ringkas ASRock Q87M vPro

CD Dukungan ASRock Q87M vPro

2 x Kabel Data SATA (Serial ATA) (Opsional)

1 x Pelindung Panel I/O

1.2 Spesifikasi

Platform	Bentuk dan Ukuran Micro ATXDesain Kapasitor Solid
A-Style	Home Cloud
CPU	Mendukung Intel® CoreTM i7/i5/i3 Generasi Keempat/Xeon®/ Pentium®/Celeron® dalam Paket LGA1150Desain 4 Fase DayaMendukung Teknologi Intel® Turbo Boost 2.0
Chipset	Intel® Q87Mendukung Intel® vProTM TechnologyMendukung Intel® Active Management Technology 9.0Mendukung Intel® Small Business Advantage 2.0* Intel® Small Business Advantage, Intel® vProTM Technology, dan Intel® Active Management Technology 9.0 dapat didukung hanya dengan kelompok prosesor Intel® CoreTM vProTM
Memori	Teknologi memori DDR3 Dua Saluran4 x Slot DDR3 DIMMMendukung DDR3 1600/1333/1066 non-ECC, memori tanpa bufferKapasitas maksimum memori sistem: 32GBMendukung Intel® Extreme Memory Profile (XMP)1.3/1.2
SlotEkspansi	1 x Slot PCI Express 3.0 x162 x Slot PCI Express 2.0 x11 x Slot PCI
Grafis	Intel® HD Graphics Built-in Visuals dan output VGA hanya didukung dengan prosesor yang terintegrasi GPU.Mendukung Intel® HD Graphics Built-in Visuals: Intel® Quick Sync Video dengan AVC, MVC (S3D), dan MPEG-2 Full HW Encode1,Intel® InTruTM 3D, Intel® Clear Video HD Technology, Intel® InsiderTM, Intel® HD Graphics 4400/4600Pixel Shader 5.0, DirectX 11.1

Grafis

Memori bersama maksimum 1792MB

Empat pilihan output VGA: D-Sub, DVI-D, HDMI, dan DisplayPort

Mendukung Tiga Monitor

Mendukung Teknologi HDMI dengan resolusi maksimum

hingga 1920x1200 @ 60Hz

Mendukung DVI-D dengan resolusi maksimum hingga 1920x1200 @ 60Hz

Mendukung D-Sub dengan resolusi maksimum hingga 1920x1200 @ 60Hz

Mendukung DisplayPort dengan resolusi maksimum hingga 3840x2160 @ 60Hz

Mendukung Auto Lip Sync, Deep Color (12bpc), xvYCC, dan

HBR (High Bit Rate Audio) dengan HDMI (memerlukan monitor HDMI yang kompatibel)

Mendukung fungsi HDCP dengan port DVI-I, HDMI, dan DisplayPort

Mendukung pemutaran Full HD 1080p Blu-ray (BD) dengan port DVI-D, HDMI, dan DisplayPort

Audio

5.1 CH Audio HD (Realtek ALC662 Audio Codec)

LAN

Gigabit LAN 10/100/1000 Mb/s

Giga PHY Intel ^® I217LM

Mendukung Intel ^® Remote Wake dan iSCSI Remote Boot Technology

Mendukung Wake-On-LAN

Mendukung Energy Efficient Ethernet 802.3az

Mendukung PXE

Panel I/OBelakang	1 Port Mouse PS/21 x Port Keyboard PS/21 x Port D-Sub1 x Port DVI-D1 x Port HDMI1 x DisplayPort2 x Port USB 2.04 x Port USB 3.01 Port LAN RJ-45 dengan LED (ACT/LINK LED dan SPEED LED)Soket Audio HD: Saluran Masuk/Speaker Depan/Mikrofon
Penyimpanan	6 x Konektor SATA3 6,0 Gb/s, mendukung RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage Technology 12, dan IntelSmart Response Technology), fungsi NCQ, AHCI, dan “Hot Plug”
Konektor	1 x Header port Cetak1 x Header port COM1 x Kepala LED daya1 x Header Intrusi Chassis1 x Header TPM2 x Konektor kipas CPU (1 x 4-pin, 1 x 3-pin)2 x Konektor kipas chassis (1 x 4-pin, 1 x 3-pin)1 x Konektor kipas daya (3-pin)1 x Konektor daya ATX 24 pin1 x Konektor daya 12V 8 pin1 x Konektor audio panel depan2 x Header USB 2.0 (mendukung 4 port USB 2.0)1 header USB 3.0 (mendukung 2 port USB 3.0)
Fitur BIOS	64Mb AMI UEFI Legal BIOS dengan dukungan GUI MultibahasaACPI 1.1 Kompatibel dengan Aktivitas PengaktifanDukugan SMBIOS 2.3.1Multipengatur Tegangan CPU, DRAM, PCH 1,05V, PCH 1,5V
DukunganCD	Driver, Utilitas, Perangkat Lunak AntiVirus (Versi Uji Coba), CyberLink MediaEspresso 6.5 Uji Coba, Google Chrome Browser dan Toolbar, Start8, MeshCentral, Splashtop Streamer
MonitorPerangkatKeras	Sensor Suhu CPU/ChassisTakometer CPU/Chassis/Kipas DayaKipas Hening CPU/Chassis (Memungkinkan Penyesuaian Otomatis Kecepatan Kipas Chassis Berdasarkan Suhu CPU)Kontrol Multikecepatan Kipas CPU/ChassisDeteksi CASE OPENPemantauan Tegangan: +12V, +5V, +3,3V, CPU Vcore
OS	Kompatibel dengan Microsoft® Windows® 8 / 8 64-bit / 7 / 7 64-bit
Sertifikasi	FCC, CE, WHQLSiap untuk ErP/EuP (memerlukan catu daya untuk ErP/EuP)

* Untuk informasi tentang produk rinci, kunjungi situs web kami: http://www.asrock.com

Perlu diketahui, overclocking memiliki risiko tertentu, termasuk menyesuaikan pengaturan pada BIOS, menerapkan Teknologi Untied Overclocking, atau menggunakan alat overclocking pihak ketiga. Overclocking dapat mempengaruhi stabilitas sistem, atau bahkan dapat mengakibatkan kerusakan komponen dan perangkat sistem. Risiko dan biaya apapun menjadi tanggungan Anda. Kami tidak bertanggung jawab atas kemungkinan kerusakan karena overclocking.

Karena keterbatasan, ukuran memori sebenarnya mungkin kurang dari 4GB karena akan digunakan sistem berdasarkan sistem operasi Windows ^x 32-bit. Sistem operasi Windows ^x 64-bit tidak memiliki keterbatasan tersebut. Anda dapat menggunakan ASRock XFast RAM untuk memanfaatkan memori yang tidak dapat digunakan Windows ^® tersebut.

1.3 Konfigurasi Jumper

Gambar menunjukkan cara mengkonfigurasi jumper. Bila penutup jumper diletakkan pada pin, maka jumper akan "Pendek". Jika tidak ada penutup jumper yang diletakkan pada pin, maka jumper akan "Terbuka". Gambar menunjukkan jumper 3-pin, yakni pin1 dan pin2 menjadi "Pendek" bila penutup jumper diletakkan pada 2 pin tersebut.

Short

Open

CLRCMOS1 memungkinkan Anda mengosongkan data di CMOS. Untuk mengosongkan dan mengatur ulang parameter sistem ke konfigurasi default, matikan komputer, lalu lepas kabel daya dari catu daya. Setelah menunggu selama 15 detik, gunakan penutup jumper untuk memendekkan pin2 dan pin3 pada CLRCMOS1 selama 5 detik. Namun, jangan kosongkan CMOS tepat setelah Anda meng-update BIOS. Jika Anda harus mengosongkan CMOS setelah selesai meng-update BIOS, boot up dulu sistem, lalu matikan sebelum melakukan tindakan clear-CMOS. Perhatikan bahwa sandi, tanggal, waktu, dan profil default pengguna akan dikosongkan hanya jika baterai CMOS dikeluarkan.

Jika Anda mengosongkan CMOS, maka rangka terbuka mungkin akan terdeteksi. Atur pilihan "Clear Status" BIOS untuk mengosongkan data status intrusi chassis sebelumnya.

1.4 Header dan Konektor Onboard

Sambungkan switch daya, atur ulang indikator status sistem dan switch daya pada chassis ke header tersebut berdasarkan penetapan pin di bawah ini. Perhatikan pin positif dan negatif sebelum menyambungkan kabel.

PWRBTN (Switch Daya):

Sambungkan ke switch daya pada panel depan chassis. Anda dapat mengkonfigurasi cara mematikan sistem menggunakan switch daya.

Sambungkan ke switch atur ulang pada panel depan chassis. Tekan switch atur ulang untuk mengatur ulang komputer jika komputer tidak merespons dan gagal melakukan pengaktifan ulang normal.

PLED (LED Daya Sistem):

Sambungkan ke indikator status daya pada panel depan chassis. LED akan menyala bila sistem sedang beroperasi. LED akan terus berkedip bila sistem dalam kondisi tidur S1/S3. LED akan mati bila sistem dalam kondisi tidur S4 atau mati (S5).

HDLED (LED Aktivitas Hard Drive):

Sambungkan ke LED aktivitas hard drive pada panel depan chassis. LED akan menyala bila hard drive sedang membaca atau menulis data.

Desain panel depan dapat berbeda menurut chassis. Modul panel depan biasanya terdiri atas switch daya, switch atur ulang, LED daya, LED aktivitas hard drive, speaker, dll. Bila menyambungkan modul panel depan chassis ke header, pastikan penetapan kabel dan pin disesuaikan dengan benar.

Konektor Serial ATA3

(SATA_0:

lihat hal.1, No. 15)

(SATA_1:

lihat hal. 1, No. 18)

(SATA_2:

lihat hal. 1, No. 14)

(SATA_3:

lihat hal.1, No. 19)

(SATA_4:

lihat hal. 1, No. 11)

(SATA_5:

lihat hal. 1, No. 20)

SATA_5 SATA_4

SATA_3 SATA_2

SATA_1 SATA_0

Keenam konektor SATA3 ini mendukung kabel data

SATA untuk perangkat

penyimpanan internal

dengan kecepatan transfer

data hingga 6,0 Gb/s.

Header USB 2.0

(USB_4_5 9-pin)

(lihat hal. 1, No. 23)

(USB_6_7 9-pin)

(lihat hal. 1, No. 24)

USB PWR P- P+ GND DUMMY 1 P- P+ GND USB PWR

Selain dua port USB

2.0 pada panel I/O,

(lihat hal. 1, No. 21)

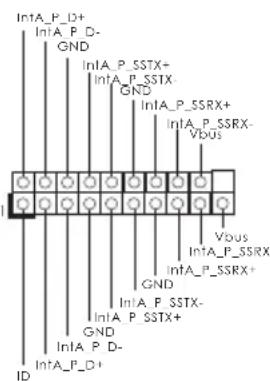

IntA_P_D+ IntA_P_D- GND IntA_P_SSTX+ IntA_P_SSTX- GND IntA_P_SSRX+ IntA_P_SSRX- Vbus Vbus IntA_P_SSRX- GND IntA_P_SSTX- GND IntA_P_SSTX+ IntA_P_D- ID

Selain empat port USB

3.0 pada panel I/O,

Header ini untuk menyambungkan perangkat audio ke panel audio depan.

1. Audio Definisi Tinggi mendukung Sensor Soket, namun kabel panel pada chassis harus mendukung HDA agar berfungsi dengan benar. Ikuti petunjuk dalam panduan pengguna ini dan panduan pengguna chassis untuk menginstal sistem.
2. Jika Anda menggunakan panel audio AC'97, pasang ke header audio panel depan dengan melakukan langkah-langkah di bawah ini:

A. Sambungkan Mic_IN (MIC) ke MIC2_L.
B. Sambungkan Audio_R (RIN) ke OUT2_R dan Audio_L (LIN) ke OUT2_L.
C. Sambungkan Ground (GND) ke Ground (GND).
D. MIC_RET dan OUT_RET hanya untuk panel audio HD. Anda tidak perlu menyambungkannya untuk panel audio AC'97.
E. Untuk mengaktifkan mikrofon depan, buka tab "FrontMic" pada Control panel (Panel kontrol) Realtek, lalu sesuaikan "Recording Volume" (Volume Suara Perekaman).

Header Speaker Chassis

(SPEAKER1 4-pin)

(lihat hal. 1, No. 13)

DUMMY SPEAKER

Sambungkan speaker

chassis ke header ini.

Konektor Kipas Chassis dan Daya

(CHA_FAN1 4-pin)

(lihat hal. 1, No. 10)

(CHA_FAN2 4-pin)

(lihat hal. 1, No. 9)

(PWR_FAN1 3-pin)

(lihat hal. 1, No. 2)

Sambungkan kabel kipas ke konektor kipas, lalu cocokkan kabel hitam dengan pin ground.

GND +12V PWR_FAN_SPEED

Konektor Kipas CPU

(CPU_FAN1 4-pin)

(lihat hal. 1, No. 4)

(CPU_FAN2 4-pin)

(lihat hal. 1, No. 5)

+12V GN D CPU_FAN_SPEED FAN_SPEED_CONTROL

Motherboard ini memberi- kan konektor kipas CPU

4-Pin (Kipas Hening). Jika Anda berencana untuk menyambungkan kipas CPU 3-Pin, sambungkan ke Pin 1-3.

Konektor Daya ATX

(ATXPWR1 24-pin)

(lihat hal. 1, No. 8)

Motherboard ini memberikan konektor daya ATX 24-pin. Untuk menggunakan catu daya ATX 20-pin, pasang bersama Pin 1 dan Pin 13.

Konektor Daya ATX 12V

(ATX12V1 8-pin)

(lihat hal. 1, No. 3)

Motherboard ini memberikan konektor daya ATX 12V 8-pin. Untuk menggunakan catu daya ATX 4-pin, pasang bersama Pin 1 dan Pin 5.

Header Port Seri

(COM1 9-pin)

(lihat hal. 1, No. 26)

Header COM1 ini mendukung modul port seri.

Header Intrusi Chassis

(CI1 2-pin)

(lihat hal. 1, No. 22)

Motherboard ini mendukung fitur deteksi CASE OPEN yang mendeteksi jika celah chassis telah dilepas. Fitur ini memerlukan chassis dengan desain deteksi intrusi chassis.

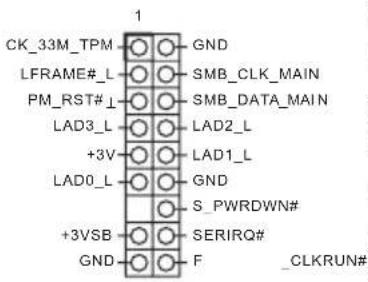

Header TPM

(TPMS1 17-pin)

(lihat hal. 1, No. 1)

CK_33M_TPM LFRAME#_L PM_RST#_ LAD3_L +3V LAD0_L +3VSB GND GND SMB_CLK_MAIN SMB_DATA_MAIN LAD2_L LAD1_L GND S_PWRDWN# SERIRQ# F CLKRUN#

Konektor ini mendukung sistem TPM (Trusted Platform Module), yang dapat menyimpan kode kunci, sertifikat digital, sandi, dan data secara aman. Sistem TPM juga membantu meningkatkan keamanan jaringan, melindungi identitas digital, dan memastikan integritas platform.

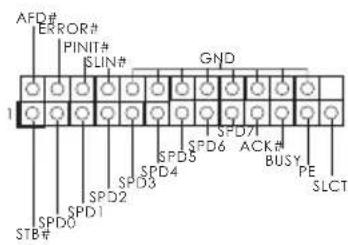

Header Port Cetak

(LPT1 25-pin)

(lihat hal. 1, No. 25)

AFD# ERROR# PINIT# SLIN# GND SPD5 SPD6 SPD7 SPD8 SPD9 SPD10 SPD11 SPD12 SPD13 SPD14 SPD15 SPD16 SPD17 SPD18 SPD19 SPD20 SPD21 SPD22 SPD23 SPD24 SPD25 SPD26 SPD27 SPD28 SPD29 SPD30 SPD31 SPD32 SPD33 SPD34 SPD35 SPD36 SPD37 SPD38 SPD39 SPD40 SPD41 SPD42 SPD43 SPD44 SPD45 SPD46 SPD47 SPD48 SPD49 SPD50 SPD51 SPD52 SPD53 SPD54 SPD55 SPD56 SPD57 SPD58 SPD59 SPD60 SPD61 SPD62 SPD63 SPD64 SPD65 SPD66 SPD67 SPD68 SPD69 SPD70 SPD71 SPD72 SPD73 SPD74 SPD75 SPD76 SPD77 SPD78 SPD79 SPD80 SPD81 SPD82 SPD83 SPD84 SPD85 SPD86 SPD87 SPD88 SPD89 SPD90 SPD91 SPD92 SPD93 SPD94 SPD95 SPD96 SPD97 SPD98 SPD99 SPD100

Ini adalah interface untuk kabel port cetak yang memungkinkan sambungan perangkat printer secara nyaman.
