Q87M vPro - マザーボード ASROCK - 無料のユーザーマニュアル

製品タイプ	Micro ATX マザーボード
ブランド	ASRock
モデル	Q87M vPro
チップセット	Intel® Q87
CPUソケット	LGA1150
対応プロセッサ	第4世代 Intel Core i7/i5/i3/Xeon/Pentium/Celeron
メモリ	4 x DDR3 DIMM、最大32GB、DDR3 1600/1333/1066、デュアルチャンネル
拡張スロット	1 x PCIe 3.0 x16、2 x PCIe 2.0 x1、1 x PCI
統合グラフィックス	Intel HD Graphics 4400/4600、VGA出力: D-Sub、DVI-D、HDMI、DisplayPort
オーディオ	Realtek ALC662、5.1チャンネル HD
ネットワーク	Intel I217LM Gigabit LAN、Wake-on-LANおよびPXE対応
ストレージ	6 x SATA3 6 Gb/s、RAID 0/1/5/10対応、Intel Rapid Storage 12
USB (背面パネル)	4 x USB 3.0、2 x USB 2.0
内部コネクタ	2 x USB 2.0 ヘッダー (4ポート)、1 x USB 3.0 ヘッダー (2ポート)、1 x COM、1 x LPT、1 x TPM
BIOS	UEFI AMI 64MB、多言語GUIインターフェース
必要電源	ATX 24ピン + 8ピン 12V
寸法	Micro ATX (244 mm x 244 mm)
おおよその重量	0.8 kg
特別機能	Intel vPro、Home Cloud、Intel Small Business Advantage 2.0、固体コンデンサ
対応OS	Windows 8 / 8 64-bit / 7 / 7 64-bit
パッケージ内容	マザーボード、クイックスタートガイド、サポートCD、SATAケーブル2本、I/Oパネル

よくある質問 - Q87M vPro ASROCK

ASRock Q87M vPro マザーボードはどのプロセッサに対応していますか？

このマザーボードは、LGA1150ソケットを搭載した第4世代Intel Core i7/i5/i3、Xeon、Pentium、Celeronプロセッサをサポートしています。使用するプロセッサに応じて、Intel Turbo Boost 2.0、vPro、アクティブ・マネジメント・テクノロジー9.0に対応しています。

サポートされる最大メモリ容量は？

このマザーボードには4基のDDR3 DIMMスロットがあり、デュアルチャンネル構成で最大32GBのアンバッファードNon-ECCメモリをサポートします。対応速度は1600/1333/1066 MHzで、XMP 1.3/1.2に対応しています。

このマザーボードはIntel vProテクノロジーに対応していますか？

はい、Intel Q87チップセットはIntel vProテクノロジーおよびIntelアクティブ・マネジメント・テクノロジー9.0をサポートしていますが、対応するIntel Core vProプロセッサが必要です。

SATAポートはいくつあり、RAIDをサポートしますか？

このマザーボードには6つのSATA3 6 Gb/sコネクタがあります。Intel Rapid Storage Technology 12によりRAID 0、1、5、10モードをサポートし、NCQ、AHCI、ホットプラグもサポートします。

オーバークロック対応のプロセッサを使用できますか？

オーバークロックは可能ですが、リスクが伴います。マニュアルには、オーバークロックがシステムの安定性に影響を与え、コンポーネントを損傷する可能性があると記載されています。ユーザーの責任で行うものであり、ASRockは一切の責任を負いません。

このマザーボードで利用可能なビデオ出力は？

このマザーボードには4つのビデオ出力があります：D-Sub、DVI-D、HDMI、DisplayPort。トリプルモニター構成に対応し、DisplayPort経由で最大3840x2160 @ 60Hzの解像度をサポートします。

BIOSは使いやすいですか？

はい、このマザーボードは64MBのUEFI AMI BIOSを搭載し、多言語GUIインターフェースでナビゲーションと設定が容易です。マウス対応で高度なオプションも提供します。

CMOSクリアの方法は？

CMOSをクリアするには、コンピューターの電源を切り、電源コードを抜きます。15秒待ってから、CLRCMOS1ジャンパーのピン2と3をジャンパーで5秒間ショートさせます。BIOSアップデート直後はクリアしないでください。

対応するオペレーティングシステムは？

このマザーボードはMicrosoft Windows 8（32/64ビット）およびWindows 7（32/64ビット）に対応しています。32ビット版Windowsでは、OSの制限により使用可能なメモリが4GB未満になることがあります。

このマザーボードはIntel Small Business Advantageテクノロジーに対応していますか？

はい、Intel Q87チップセットはIntel Small Business Advantage 2.0をサポートしており、中小企業向けのセキュリティと生産性機能を提供します。対応するプロセッサを使用する必要があります。

使用説明書 Q87M vPro ASROCK

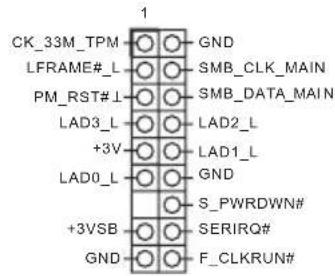

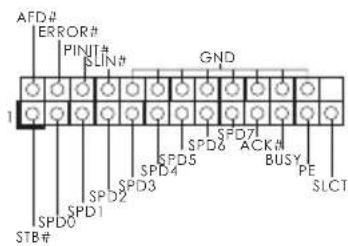

1.4 オンボードのヘッダーとコネクター

(SATA_0:

(SATA_1:

(SATA_2:

(SATA_3:

(SATA_4:

(SATA_5:

SATA_5 SATA_4

SATA_3 SATA_2

SATA_1 SATA_0

1.

2.

DUMMY SPEAKER

第1章 简介

用 AVC, MVC (S3D) 和 MPEG-2 Full HW Encode1、

InsiderTM、Intel® HD Graphics 4400/4600

图形

DisplayPort

Lip Sync、Deep Color (12bpc), xvYCC 和 HBR（高位速率音频）

Blu-ray (BD) 播放

音频

LAN

(远程引导) 技术

后面板I/O

LED)

存储

RAID 5、RAID 10、Intel Rapid Storage Technology 12 和 Intel

接口

BIOS功能特点

支持光盘

MediaEspresso 6.5 试用版、Google Chrome 浏览器和工具栏、Start8、MeshCentral、Splashtop Streamer

硬件监控

扇速度）

操作系统

认证

Sync、Deep Color (12bpc)、xvYCC 及 HBR（高位元率音訊）

能

1080p Blu-ray (BD) 播放

音訊

LAN

後面板 I/O

LED)

儲存裝置
